地铁道床图
第四章轨道结构
图2 单开道岔的组成
转辙器部分 连接部分
辙及护轨部分
通向转辙机械
单开道岔的转辙器由两根基本轨、两根尖轨、 单开道岔的转辙器由两根基本轨、两根尖轨、 各种联结零件和道岔转辙机构组成。基本轨用 各种联结零件和道岔转辙机构组成。基本轨用 12.5m或25m标准断面的普通钢轨制成，主股为直 12.5m或25m标准断面的普通钢轨制成，主股为直 线，侧股按转辙器各部分的轨距在工厂事先弯折成 规定的折线。尖轨是转辙器的主要部分，车辆进出 规定的折线。尖轨是转辙器的主要部分，车辆进出 道岔由它引导。尖轨在平面上可分为直线型和曲线 型。辙叉是使车轮从一股钢轨越过另一股钢轨的设 型。辙叉是使车轮从一股钢轨越过另一股钢轨的设 备，它设置于道岔侧线钢轨与道岔主线钢轨相交处。 辙叉又由心轨、翼轨、护轨及联结零件组成。连接 转辙器和辙叉的轨道称为道岔的连接部分，它包括 直股连接线和曲股连接线。 2.道岔的几何形位 2.道岔的几何形位 道岔各部分几何尺寸正确与否，是保证机车车 辆安全、平稳通过的必要条件。在道岔的养护维修 时，对道岔的轨距、某些特定的尺寸一定要严格检 查，确实保证。道岔各部位的几何尺寸是依据车辆 轮对尺寸和道岔轨距按最不利的组合确定的。
图1 钢轨断面
中性轴 螺栓孔轴线
1 2
3
4.钢轨铺设 4.钢轨铺设 正线地段和半径为250m及以上的曲线地段，应铺设 正线地段和半径为250m及以上的曲线地段，应铺设 长轨节，即无缝线路。高架线上的无缝线路需作特殊设计。 在曲线半径R小于300m地段，要铺设耐磨长钢轨，以减少 在曲线半径R小于300m地段，要铺设耐磨长钢轨，以减少 磨耗和接头振动。由于车轮踏面与钢轨顶面主要接触部分 是1/20斜坡，为了使钢轨轴心受力，钢轨亦要设置向内倾 1/20斜坡，为了使钢轨轴心受力，钢轨亦要设置向内倾 斜的轨底坡。规范规定地下铁道轨底坡为1/40。 斜的轨底坡。规范规定地下铁道轨底坡为1/40。 轨道焊接方法有三种： 1）接触焊又称电阻焊。该法焊接质量稳定，材质均匀， 其强度可达到母材的95%以上。 其强度可达到母材的95%以上。 2）气压焊。一种是在工厂进行的大型气压焊，另一种是 在工地进行的移动式小型气压焊。 3）铝热焊。铝热法焊接设备简单、轻便、成本低，但焊 接质量容易受人为因素影响，质量不稳定，一般焊接强度 为母材的70%-90%。 为母材的70%-90%。 北京地铁一期工程钢轨焊接，是先在工厂采用气压焊 法，将标准钢轨焊接成长钢轨，再将长钢轨运到现场，采 用铝热焊法将长钢轨焊接成轨节。经过20多年地铁得运行， 用铝热焊法将长钢轨焊接成轨节。经过20多年地铁得运行， 铝热焊接头还相当好。

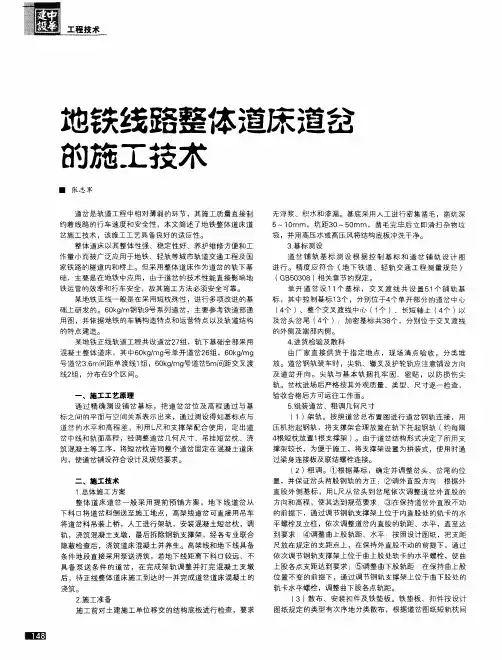

地铁线路整体道床道岔的施工技术
混凝土整体道床 ，其 中６ ０ ｋ ｇ ／ ｍｇ 号单开道岔２ ６ 组 ，６ ０ ｋ ｇ ／ ｍｇ 号道岔３ ６ ｍ 间距 单 渡 线 １ 组 ，６ ０ ｋ ｇ ／ ｍｇ 号道岔５ ｍ间距 交 叉渡
线２ 组 ，分 布在 ９ 个 区 间。
标 之间的平面与空间关系表示 出来 ，通过测设得知基标点与 道岔 的水平和高程差 ，利 用Ｌ 尺和支撑架 配合 使用 ，定 出道
岔 中线 和 轨 面 高 程 ，经 调 整 道 岔 几何 尺 寸 、 吊挂 短 岔 枕 、浇
４ 根短枕放置 １ 根支撑架 ） 。 由于道岔结构形式决定 了所用支 撑架较长 ，为便于施工 ，将支撑架设置ቤተ መጻሕፍቲ ባይዱ拼装式 ，使用时通
尺 放 在 规 定 的 支 距 点上 ，在 保 持 外 直 股 不 动 的 前 提 下 ，通 过 依 次 调 节 钢 轨 支 撑 架上 位 于 曲上 股 处 轨 卡 的 水 平 螺栓 ，使 曲
条件地段直接采用泵送浇筑 ，若地 下线距离下料 口较远、不
具 备泵送 条件 的道 岔 ，在 完成架 轨调整 并打完 混凝土 支墩 后 ，待正线整体道床施工到达时一并完成道岔道床混凝土的
过 梁 身连 接 板 及 联 结 螺栓 连 接 。 （ ２） 粗 调 。① 根 据 基标 ，确 定 并 调 整 岔 头 、岔 尾 的 位
筑 混凝土等工序 ，将短岔枕连同整个道岔固定 在混凝土道床
内 ，使 道 岔 铺 设 符 合设 计 及 规 范 要 求 。 二 、施 工 技 术 １ ． 总 体 施 工 方 案 整体 道床道 岔一般 采用 提前预铺 方案 ，地下 线道岔从
４ ． 进货检验及散料 由厂 家直 接供 货于指定 地点 ，现场清 点验收 ，分类堆 放。道岔钢轨装车时 ，尖轨、辙又及护轮轨应注意铺设方向 及道岔开 向。 尖轨与基 本轨捆 扎牢 固、密贴 ，以防损伤 尖 轨 。岔 枕 进 场 后 严 格 按 其 外 观质 量 、类 型 、尺 寸 逐 一 检查 ，
地铁整体道床严重开裂脱空的整治技术分析
地铁整体道床严重开裂脱空的整治技术分析摘要：随着地铁服役时间的增长，隧道内整体道床的病害陆续暴露出来。
整体道床混凝土与主体结构混凝土分离脱空是最常见的道床病害形式之一。
本文结合某沿海城市地铁小半径曲线整体道床板严重脱空、开裂等病害治理实例进行分析总结，得出以下结论与建议：（1）重视整体道床的日常检测，保持定期检查；（2）强化对施工质量的把控，切勿一味盲目追求工期；（3）本次施工作业消除了道床病害，达到了修复破损排水沟、治理道床脱空、修复道床裂缝的目的，取得了良好效果，可为今后优化设计和类似病害治理提供有益借鉴。
关键词：地铁；整体道床；病害Analysis and Treatment Measures of the Monolithic Bed’s Separation and Crack in SubwayHUO XinweiAbstract With the increase of subway service time，the defects of the monolithic track bed in the tunnel are exposed one after another.The separation and void of monolithic ballast concrete and main structure concrete is one of the most common defects of ballast.Based on the analysis and summary of the treatment case of serious void and crack of the whole track bed slab on the small radius curve of a coastal city subway，the following conclusions and suggestions are obtained：（1）Pay attention to the daily inspection of the the monolithic bed and maintain regular inspections；（2）Strengthen the control of the construction quality，and do not blindly pursue the construction period；（3）In this project，the defects of ballast bed are eliminated，the damaged drainage ditch is repaired，the void of ballast bedis treated，and the cracks of ballast bed are repaired，and good results are achieved，which can provide useful reference for the future optimization design and similar diseases treatment.Key words Subway，Monolithic Bed，DefectAuthor’s address China Railway Design Corporation，300140，Tian jin，China在过去的几年，地铁作为城市交通的代表，一直处于建设热潮之中，多个城市的地铁线路网也在不断拓展。

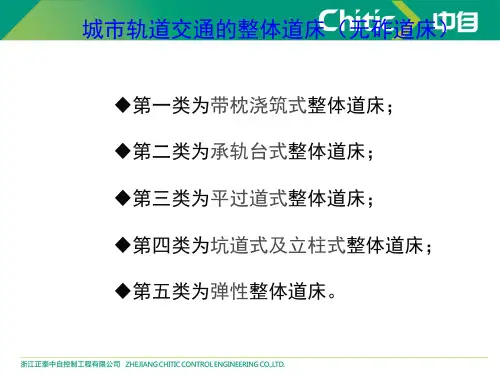

城市轨道交通的无砟轨道
• 但浮置板较重，施工需有较大吊装机县。施工精度难以保证，更换底 部橡胶支座较困难，大修时需中断地铁正常运营，造价也很高。
• 根据新加坡地铁使用经验，发现浮置板轨道对隧道外减振、减噪效果 很好，但地铁车厢内振动和噪声较大，超过了环境保护标准。
②支撑块 支撑块直接支承钢轨及轨道联结零件，并埋设在承轨台中， 为C50钢筋混凝土预制块。支撑块底部外露钢筋与整体道床的 钢筋连接。
承轨台的布置：承轨台平面按不同梁跨分别布置，即从梁 两端分别往梁跨中排列，其结构宽度为800mm，长度分为A、B、 C三种基本类型。
A型承轨台：长400mm，为无支撑块式承轨台，布置在梁的 端部，用于避开梁端伸缩缝。
长型浮置板自重大，轨道结构横向稳定性较高。 由于混凝土道床板需现场浇筑，通常采用永久性模 板进行灌注，其施工周期长，与主体结构施工干扰 大，施工技术缺乏灵活性。此外这种结构板下橡胶 支座不具备维修和更换条件。
②短型浮置板轨道
短型浮置板轨道由独立的短型浮置板轨道单位组 成，浮置板由橡胶支座支承。浮置板厚一般为300mm， 长1.5~3.0m，自振频率在12~15Hz之间。
1.带枕浇筑式整体道床
②带短枕浇筑 有短混凝土枕和短木枕 两种，短枕基本上都是预 制，大部分应用于停车库 内检查坑道的线路，其中 短混凝土枕也开始为隧道 内和高架线路的正线所采 用。
2.承轨台式整体道床 目前较新颖的轨下基础，尤其对高架线路适用。
2.承轨台式整体道床
①承轨台 支撑块式承轨台是在每股钢轨下面沿纵向铺设条形分段的 钢筋混凝土结构，混凝土强度等级为C40。相对于长轨枕式整 体道床而言，承轨台结构简单、自重轻（其自重为30kN/双线 延米，仅为长轨枕式整体道床的一半）、排水性能好、工程造 价低、方便施工及养护维修作业，是高架桥上无砟轨道较好的 轨下基础形式之一。
任务一：板式无碴轨道道床
通过技术创新和应用领域的拓展，降低板式无碴 轨道道床的制造成本和维护成本，为交通运营带 来经济效益。
促进可持续发展
推广环保节能技术和轻量化材料的应用，有利于 降低能耗和减少排放，促进交通行业的可持续发 展。
THANKS
感谢观看
优点分析
稳定性高
板式无碴轨道结构紧凑，整体 稳定性高，能够保证列车运行
的平稳性和安全性。
耐久性好
无碴轨道的结构设计使得其使 用寿命较长，减少了维护和更 换的频率。
降低噪音
由于轨道结构的特点，板式无 碴轨道在列车运行时产生的噪 音较低。
提高行车效率
无碴轨道的平顺性和稳定性有 助于提高列车的运行速度和准
03
板式无碴轨道道床的施工工艺与流程
施工前的准备工作
现场勘查
对施工区域进行实地勘察，了解现场地形、地质、水文等条件， 为后续施工提供基础数据。
施工组织设计
根据工程要求和现场实际情况，制定详细的施工组织设计，包括施 工计划、资源配置、安全保障等。
施工设备与材料准备
根据施工需要，准备相应的施工设备和材料，确保施工顺利进行。
要点二
详细描述
根据材料和制造工艺的不同，轨道板可分为预制混凝土轨 道板和钢筋混凝土轨道板等。预制混凝土轨道板具有耐久 性好、维护成本低等优点，适用于高速铁路和城市轨道交 通等长期使用场景。在选择轨道板时，需要考虑其承载能 力、稳定性、耐久性以及与下部结构的适应性等因素，以 确保轨道结构的整体性能和安全。
混凝土底座的施工流程
基础处理
模板安装
混凝土浇筑
混凝土养护
对混凝土底座范围内的 原地表进行整平、夯实，
满足施工要求。
按照设计要求安装混凝 土底座模板，确保模板
城市轨道交通工程地下线普通道床类型对比分析
城市轨道交通工程地下线普通道床类型对比分析发表时间：2018-07-23T11:13:03.873Z 来源：《基层建设》2018年第14期作者：谢波[导读] 摘要：城市轨道交通工程地下线普通道床与采用碎石道床相比，一般均采用整体道床，具有线路平顺、稳定性好、整体性强、坚固耐久、易于清洗等特点，可降低维修工作量50～70%，可大幅度地减少维修成本，综合经济效益更好，更能适应地铁运营时间长、维修时间短的特点。
此外，整体道床轨道结构高度较碎石道床小，可减少隧道净空，节省土建结构工程投资。
本文结合地下线几种普通道床类型的组成、造价、优缺点进行对比分析。
中铁上海工程局集团华海工程有限公司上海市 201101摘要：城市轨道交通工程地下线普通道床与采用碎石道床相比，一般均采用整体道床，具有线路平顺、稳定性好、整体性强、坚固耐久、易于清洗等特点，可降低维修工作量50～70%，可大幅度地减少维修成本，综合经济效益更好，更能适应地铁运营时间长、维修时间短的特点。
此外，整体道床轨道结构高度较碎石道床小，可减少隧道净空，节省土建结构工程投资。
本文结合地下线几种普通道床类型的组成、造价、优缺点进行对比分析。
关键词：城市轨道交通工程；地下线；整体道床1概述近年来，我国城市化率迅速提高，城市人口已经达到全国总人口的一半以上。
随着我国城市化进程的加速，原有的城市交通基础设施已满足不了城市化发展的要求，轨道交通不仅是解决城市交通问题的重要手段，也是我国城市化发展的必然选择。
城市轨道交通具体运量大、速度快、安全、准点、保护环境、节约能源和用地等特点。
是解决城市交通问题的根本出路，同时是优先发展以轨道交通为骨干的城市公共交通系统。
其中地铁线路敷设方式有高架、地面和地下线，但为了城市的整体规划和建设用地，一般采用地下线线路敷设方式较多，地下线普通整体道床类型比较多，采用那种类型最经济、维修量少是值得探讨和研究。
2地下线普通整体道床结构类型组成及优缺点2.1无枕式整体道床这种道床亦称整体灌筑式或直联式整体道床，其结构简单。
地铁线路与道岔知识
车务部模块化培训系列教材 辅助线
车务部模块化培训系列教材
灯泡线示意图
车务部模块化培训系列教材
单线、双线、多线折返示意图
车务部模块化培训系列教材
站前、站后、区间站渡线折返介绍
车务部模块化培训系列教材
地铁线路知识
3.地铁线路的平、纵断面 地铁线路的空间位置线路平面和线路纵断面决定的。 线路平面是线路中心线在水平面上的投影。 线路纵断面是沿线路中心线展直后的路肩标高在铅垂
辅助线
为保证正线正常运 营，合理调度列车 而配置的线路，其 最高运行速度一般 限制在35km/h以下 。
细分类
无
定义或特点
行车速度高、密度大，线路标准要 求高。要求以50kg/m以上类型钢轨 铺设。
检修线、试车线 、洗车线、牵出 线等
渡线
折返线 存（停）车线
用道岔将上行线、下行线及折返线 连接起来的线路，又分为单渡线和 交叉渡线。
地铁线路及相关设备设施
2.地铁线路的分类
地铁线路按其在运营中的作用，应分为正线、辅 助线和车场线。辅助线包括折返线、渡线、联络线、 存（停）车线、出入线、安全线等。（见下面表格）
车务部模块化培训系列教材
线路分类表
主分类 定义或特点
正线
贯穿或直股深入车 站，为载客运营的 线路。
是车场场区作业、 车场线 停放列车的线路。
车务部模块化培训系列教材
地铁线路及相关设备设施
路标准相同为1435毫米，便于过轨运输； 地铁正线间以及与其他交通线间交叉采用立体交叉 ，以保证高效、安全运输； 根据运营的需要，设置适当的渡线、折返线及联络 线。
车务部模块化培训系列教材
为了敷设轨道，首先必须建成坚实、稳固、能 够承受巨大压力的路基。通常，地面的地铁线路路 基具有路堤和路堑两种基本形式，前者的路肩略高 于地面，而后者的路肩略低于地面，需跨越公路、 建筑物或其他地铁线路时，就必须修筑桥梁或隧道 ，以此作为承载列车运行的基础。
无锡地铁1号线减振垫浮置板道床施工技术及密封措施优化
无锡地铁1号线减振垫浮置板道床施工技术及密封措施优化摘要：无锡地铁1号线清名路站设计铺设334m减振垫道床，首次铺设2组9号单开减振垫道床道岔。
本文主要阐述了减振垫散铺施工技术及道床密封措施的优化方法。
关键词：无锡地铁1号线；减振垫道床；施工；密封措施优化中图分类号：tu74文献标识码： a 文章编号：1 工程概况无锡地铁1号线是无锡市第一条开建的地铁，线路北起惠山新城的堰桥站，南至滨湖区的长广溪站，全线共设车站24座，其中高架站5座，地下站19座，正线全长29.42km，其中高架线7.25km，地下线及敞开段22.17km。
我项目部所承建的轨道2标施工范围：sk13+395.529～sk29+429.262段正线、辅助线及雪浪停车场轨道工程，本标段内设有车站14座，雪浪停车场1座。
整体道床及铺轨折合单线长40.968km，，铺设道岔38组。
清名路站左线sk15+500～sk15+892.112段采用减振垫浮置板道床（含30#、34#单开道岔）。
2 减振垫道床主要设计标准2.1减振垫道床断面减振垫整体道床及道岔区减振垫整体道床结构示意如图1所示。
图1 减振垫道床结构示意图2.2减振垫道床结构设计（1）道床结构高度：sk15+500～sk15+856为560mm；sk15+856～sk15+892.112为750mm。
（2）钢轨：采用60kg/m u75v 25m标准钢轨。
（3）扣件：采用dtⅲ2型扣件，轨顶至道床顶面的距离为235mm。
（4）基础结构：减振垫浮置板和道岔区减振垫浮置板道床在道床两侧均设置170mm宽挡墙，在轨道结构高度560mm地段不设置道床基底，结构高度750mm地段设置道床基底，并在挡墙与基底（结构底板）弯角处设置75mm×75mm斜角。
（5）减振垫及道床：道床板下及侧边的隔振材料采用usm1000w 型减振垫。
道床采用c40混凝土，一般情况下，减振垫道床块每6.25m 左右设置道床伸缩缝，道岔区道床板6m～12.5m之间设置道床伸缩缝；当道床遇隧道结构变形缝或沉降缝时，道床分块长度需根据现场情况进行调整。
