化学气相沉积技术的应用与研究进展
化学气相沉积技术的应用与研究进展摘要：本文主要围绕化学气相沉积（cvd ）技术进行展开，结合其基本原理与特点，对一些CVD 技术进行介绍。
同时也对其应用方向进行一定介绍。
关键词：cvd ；材料制备；应用引言化学气相沉积(Chemical Vapor Deposition,简称CVD)技术是近几十年发展起来的主要应用于无机新材料制备的一种技术。
[1]CVD 是一种以气体为反应物(前驱体),通过气相化学反应在固态物质(衬底)表面生成固态物质沉积的技术。
它可以利用气相间的反应, 在不改变基体材料的成分和不削弱基体材料的强度条件下,赋予材料表面一些特殊的性能。
本文论述了化学气相沉积技术的基本原理、特点和最新发展起来的具有广泛应用前景的几种新技术, 同时分析了化学气相沉积技术的发展趋势, 并展望其应用前景。
1 CVD 原理化学气相沉积( CVD, Chemical Vapor Deposition) 是把含有构成薄膜元素的气态反应剂或液态反应剂的蒸气及反应所需其它气体引入反应室, 在衬底表面发生化学反应, 并把固体产物沉积到表面生成薄膜的过程。
图1 CVD 法示意图CVD 的化学反应主要可分两种:一是通过一种或几种气体之间的反应来产生沉积，如超纯多晶硅的制备、纳米材料（二氧化钛）的制备等；另一种是通过气相中的一个组分与固态基体（有称衬底）表面之间的反应来沉积形成一层薄膜，如集成电路、碳化硅器皿和金刚石膜部件的制备等。
它包括 4 个主要阶段:① 反应气体向材料表面扩散; ② 反应气体吸附于材料的表面; ③ 在材料表面发生化学反应; ④ 气态副产物脱离材料表面。
在 CVD 中运用适宜的反应方式, 选择相应的温度、气体组成、浓度、压力等参数就能得到具有特定性质的薄膜。
但是薄膜的组成、结构与性能还会受到 CVD 内的输送性质( 包括热、质量及动量输送) 、气流 的性质( 包括运动速度、压力分布、气体加热等) 、基板种类、表面状态、温度分布状态等因素的影响。
[2][3][4]2 CVD 技术特点① 在中温或高温下，通过气态的初始化合物之间的气相化学反应而形成固体物质沉积在基体上。
② 可以在常压或者真空条件下(负压“进行沉积、通常真空沉积膜层质量较好)。
③采用等离子和激光辅助技术可以显著地促进化学反应，使沉积可在较低的温度下进行。
④涂层的化学成分可以随气相组成的改变而变化，从而获得梯度沉积物或者得到混合镀层。
⑤可以控制涂层的密度和涂层纯度。
⑥绕镀件好。
可在复杂形状的基体上以及颗粒材料上镀膜。
适合涂覆各种复杂形状的工件。
由于它的绕镀性能好，所以可涂覆带有槽、沟、孔，甚至是盲孔的工件。
⑦沉积层通常具有柱状晶体结构，不耐弯曲，但可通过各种技术对化学反应进行气相扰动，以改善其结构。
⑧可以通过各种反应形成多种金属、合金、陶瓷和化合物涂层。
[5][6][7][8]3 几种新型化学气相沉积技术3.1 等离子体增强化学气相沉积（PECVD）等离子体是在低真空条件下，利用直流电压、交流电压、射频、微波或电子回旋共振等方法实现气体辉光放电在沉积反应器中形成的。
由于等离子体中正离子、电子和中性反应分子相互碰撞，可以大大降低沉积温度。
如氮化硅的沉积，在等离子体增强反应的情况下，反应温度由通常的1100K 降到600K。
这样就可以拓宽CVD 技术的应用范围。
[9][10]3.2激光化学气相沉积(LCVD)LCVD 是利用激光来做为热源，通过激光激活而增强CVD 的一种技术。
它类PECVD 技术，但两者之间有重要差别。
在等离子体中，电子的能量分布比激光发射的光子的能量分布要宽得多。
另外，普通CVD 和PECVD 是热驱动的,通常会使大体积内的反应物预热，能耗很大，还容易导致沉积物受到加热表面的污染。
而LCVD 技术是在局部体积内进行，所以减少了能耗和污染问题。
如金属钨的沉积，通常这一反应是在300℃左右的衬底表面，而采用激光束平行于衬底表面，激光束与衬底表面的距离约1mm，结果处于室温的衬底表面就能沉积出一层光亮的钨膜。
图2 LCVD法示意图LCVD 技术也应用于包括激光光刻、大规模集成电路掩膜的修正、激光蒸发—沉积以及金属化。
[11][12]3.3 金属有机化合物化学气相沉积技术(MOCVD)MOCVD 是一种利用低温下易分解和挥发的金属有机化合物作为物质源进行化学气相沉积的方法, 主要用于化合物半导体气相生长方面。
与传统的 CVD 相比, MOCVD 的沉积温度相对较低, 能沉积超薄层甚至原子层的特殊结构表面,可在不同的基底表面沉积不同的薄膜。
因此, 对于那些不能承受常规 CVD 高温, 而要求采用中低温度的基体( 如钢一类的基体) 有很高的应用价值。
图3 MOCVD法示意图此外, 用 MOCVD 技术生长的多晶SiO2是良好的透明导电材料, 用 MOCVD 得到的 TiO2结晶膜也用于了太阳能电池的抗反射层、水的光电解及光催化等方面。
MOCVD 技术最有吸引力的新应用是制备新型高温超导氧化物陶瓷薄膜。
[13][14]3.4 低压化学气相沉(LPCVD)图4 LPCVD 法示意图LPCVD 的压力范围一般在 1×410 ～4×410Pa 之间。
由于低压下分子平均自由程增加, 气态反应剂与副产品的质量传 输速度加快, 从而使形成沉积薄膜材料的反应速度加快。
同时, 气体分子分布的不均匀在很短的时间内可以消除, 所以能生长出厚度均匀的薄膜。
此外, 在气体分子运输过程中, 参加化学反应的反应物分子在一定的温度下吸收了一定的能量, 使这些分子得以活化而处于激活状态, 这就使参加化学反应的反应物气体分子间易于发生化学反应, 也就是说LPCVD 的沉积速率较高。
现利用这种方法可以沉积多晶硅、氮化硅、二氧化硅等。
[15]3.5 超真空化学气相沉积(UHVCVD) 在 CVD 的另一个发展方向———高真空方面, 现已出现了超高真空化学气相沉积 ( UHVCVD) 法。
其生长温度低（425～600 ℃) , 但要求真空度小于1.33×810 Pa, 系统的设计制造比分子束外延( MBE) 容易, 其优点是能够实现多片生长, 反应系统的设计制造也不困难。
与传统的外延完全不同, 这种技术采用低压和低温生长, 特别适合于沉积 Sn:Si 、Sn: Ge 、Si: C 、Gex: Si1-x 等半导体材料。
[16]3.6 超声波化学气相沉积 (UWCVD)超声波化学气相沉积是在找寻起动 CVD 的不同于电磁波的辐射形式的高能量能源要求形势下出现的。
超声波能够提高 CVD 的沉积速度, 形成传统 CVD 无法获得的平滑均匀的沉积膜。
据有关报道, 适当调节超声波的频率和功率, 可以使 CVD 沉积膜晶粒细化, 强韧性提高, 增强沉积膜与基材的结合力, 沉积膜具有强的方向性等。
由于UWCVD 具有在某些其它 CVD 方法无法获得的优点, 如沉积膜组织细小、致密, 沉积膜与基材结合牢固, 沉积膜有良好的强韧性等, 故对此种新工艺的探讨研究是很有必要的,同时将其有效地应用到工业生产中也是很有可能的。
[17]3.7 微波等离子体化学气相沉积法（MPCVD ）由微波源产生的微波经波导管传输至模式转换器转换或者直接稱合进谐振腔后,在基片上方中心处聚焦形成强电磁场。
谐振腔和介质窗口组成的真空反应室中的反应气体在强电磁场的作用下激发产生等离子体,进而实现金刚石膜的沉积。
图5 MPCVD 法示意图与热丝法相比,MPCVD 法避免了因热金属丝蒸发而对金刚石薄膜造成的污染;与直流电弧等离子体喷射法相比,MPCVD 法中的微波输入功率可以连续平稳调节,使得沉积温度可连续稳定变化,克服了直流电弧法中因电弧的点火及熄灭而对衬底和金刚石膜造成巨大热冲击所造成的金刚石膜易从基片上脱落的缺点;另外,MPCVD 法可以在沉积室中产生适当面积而又稳定的等离子体球,同时它拥有洁净的沉积环境,这些均有利于高品质金刚石膜的均匀沉积。
由此可以看出,MPCVD 法在所有金刚石膜制备方法中具有十分突出的优越性,因而它被认为是目前制备高品质金刚石膜的首选方法。
另外,对于金刚石单晶生长和可控掺杂研究而言,MPCVD 法是唯一满足其荀刻要求的技术。
虽然MPCVD 法沉积金刚石膜的技术的优点很多,但是它也存在不足之处,即该方法金刚石膜的沉积速率相对较低,且设备、技术相对复杂。
[18]3.8 流化床-化学气相沉积（fluidized bed-chemical vapor deposition ，FB-CVD）图6 FB-CVD 法示意图化学气相沉积技术广泛应用于粉体的制备和表面改性，目标产物为游离的固体形式得到超细粉末，目标产物以一定方式沉积在粉体或基体表面可以形成功能化的薄膜或涂层。
无论是粉体制备还是表面涂覆，粉体颗粒本身良好的分散性及良好的气固接触是非常重要的因素。
在众多的粉体分散技术中，流化技术由于分散性好，可以实现颗粒的循环流动，被广泛用于化工生产过程。
而将化学气相沉积和流化技术相结合，就产生了一种新型的材料制备技术——流化床-化学气相沉积技术。
在流化床中，颗粒在高速气流的作用下处于流态化，而气体反应物通过载带的形式进入流化床，在高温区发生化学反应，形成超细粉末或者沉积在颗粒表面。
该项技术起源于核能领域，最初应用于陶瓷球形核燃料核芯的包覆，后逐步扩展到碳纳米管制备、多晶硅制备、催化载体及粉体改性等领域。
[19]4 CVD 技术在材料制备中的一些应用4.1 CVD 法制备晶体或晶体薄膜 由于现代科学技术对无机新材料的迫切需求,晶体生长领域的发展十分迅速。
化学气相沉积法不仅能极大改善某些晶体或晶体薄膜的性能,而且还能制备出许多其他方法无法制备的晶体;CVD 法设备相对简单,操作方便,适应性强,因而成为无机新晶体主要的制备方法之一,广泛应用于新晶体的研究与探索。
CVD 最主要的应用之一是在一定的单晶衬底上沉积外延单晶层。
最早的气相外延工艺是硅外延生长,其后又制备出外延化合物半导体层。
气体外延技术亦广泛用于制备金属单晶薄膜(如钨、钼、铂和铱等)及一些化合物单晶薄膜(如NiFe2O4、 Y3Fe5O12和CoFe2O4等)。
[20][21]4.2 晶须的制备晶须是一维发育的单晶体。
晶须在复合材料领域有重要的应用,是制备新型复合材料的重要原料。
早期一般采用升华-凝聚法制备晶须,这种方法必须将源物质加热至接近元素的熔点,这对高熔点物质来说生长太慢。
后来这一方法逐渐被化学气相沉积法所取代。
CVD法生长晶须广泛采用金属卤化物的氢还原反应。
CVD法不仅可以生长各种金属晶须,也可以制备化合物晶须,Al2O3、SiC 和TiC晶须等。
[22][23]4.3 CVD制备多晶材料膜和非晶材料膜半导体工业中用作绝缘介质隔离层的多晶硅沉积层,以及属于多晶陶瓷的超导材料Nb3Sn等大都是CVD法制备。
化学气相沉积技术的研究与应用进展
化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition，CVD）是一种重要的化学气相生长技术，广泛应用于薄膜材料合成、表面涂层、纳米材料制备等领域。
随着科学技术的不断进步，CVD技术在功能材料、能源材料、电子材料等领域的应用前景更加广阔。
本文将介绍CVD技术的基本原理、发展历程以及最新研究进展，并探讨其在各领域中的应用前景。
一、CVD技术的基本原理CVD技术是一种通过将气态前驱体转化为固体薄膜的方法。
其基本原理是：气相前驱体在恰当的条件下分解或反应，生成固相产物并沉积在基底表面，形成一层薄膜材料。
CVD技术可分为热CVD、等离子CVD、光CVD 等几种类型，分别适用于不同的材料制备过程。
二、CVD技术的发展历程CVD技术起源于20世纪60年代，最初用于半导体材料的制备。
随着科学技术的不断进步，CVD技术不断完善和拓展，应用领域也从半导体材料扩展到功能材料、生物材料、光学涂层等多个领域。
特别是近年来，随着纳米材料、二维材料等新兴材料的发展，CVD技术的应用越来越广泛。
三、CVD技术的最新研究进展1.碳纳米管的制备：CVD技术在碳纳米管的制备中表现出色，可以实现高质量、大面积的碳纳米管制备。
研究人员通过调控CVD过程中的气相组分和反应条件，可以实现碳纳米管的控制生长和结构调控。
2.二维材料的合成：CVD技术也被广泛应用于二维材料的制备，如石墨烯、硼氮化物等。
研究人员利用CVD技术可以实现大面积、高质量的二维材料生长，为其在电子器件、传感器等领域的应用提供了新的可能性。
3.光催化材料的合成：利用CVD技术可以实现多种光催化材料的合成，如TiO2、ZnO等。
这些光催化材料在环境净化、水处理等领域具有重要应用前景，利用CVD技术可以控制其结构和性能，提高其光催化性能。
四、CVD技术在各领域中的应用前景1.电子器件领域：CVD技术可以实现高质量、大面积的半导体薄膜的制备，为电子器件的制备提供了基础材料。
金属的化学气相沉积
金属的化学气相沉积金属的化学气相沉积（Chemical Vapor Deposition，CVD）是一种在气态条件下将金属原子或分子沉积到固体表面的技术。
它被广泛应用于制备薄膜、涂层和纳米结构材料等领域。
本文将介绍CVD技术的原理、应用和发展趋势。
一、CVD技术的原理CVD技术是利用化学反应使金属基底表面吸附、扩散和沉积金属原子或分子，形成所需的薄膜结构。
其原理主要包括以下几个步骤：1. 催化剂的沉积：在化学气相反应之前，金属基底表面通常需要沉积一层适当的催化剂，例如铂、钼等。
这些催化剂能够提供反应所需的活性位点，促进金属原子或分子的吸附和反应。
2. 气相反应：金属前驱体通常以气态形式供应，通过载气传送到反应室中。
在反应室中，金属前驱体与携带着反应气体的载气发生气相反应，生成金属原子或分子。
3. 表面吸附和扩散：金属原子或分子在反应室中沿着气流流动到达基底表面，然后通过表面吸附和扩散到达最终位置。
这一过程受到温度、气流速度等条件的影响。
4. 沉积和形成薄膜：金属原子或分子在基底表面发生堆积，形成一层致密的金属薄膜。
通过控制反应条件，可以实现不同的沉积速率和沉积形貌。
二、CVD技术的应用CVD技术在材料科学和工程中有着广泛的应用。
以下是一些典型的应用领域：1. 薄膜制备：CVD技术被广泛应用于薄膜的制备。
例如，通过金属CVD可以制备金属氧化物薄膜、金属碳化物薄膜等。
这些薄膜在光电子器件、化学传感器等领域有着重要的应用。
2. 导电性涂层：CVD技术可以制备高导电性的涂层，例如金属薄膜和导电聚合物薄膜。
这些涂层可以应用于防腐、导电材料和电磁屏蔽等领域。
3. 纳米结构制备：CVD技术还可以用于制备纳米结构材料。
例如，金属纳米颗粒可以通过金属CVD在纳米模板中制备，用于制备纳米电子器件、催化剂等。
4. 光学涂层：CVD技术可以制备光学薄膜、反射镜和滤光片等。
这些涂层在光学器件和激光器件中起到重要作用。
三、CVD技术的发展趋势CVD技术在过去几十年中取得了重要进展，但仍存在一些挑战和待改进的地方。
化学气相沉积技术的应用案例及研究进展
化学气相沉积技术的应用案例及研究进展化学气相沉积技术是一种重要的薄膜制备技术，在微电子、光学、生物医学等领域得到了广泛应用。
本文将介绍化学气相沉积技术的基本原理和分类、应用案例及研究进展。
一、基本原理和分类化学气相沉积技术是利用半导体材料与某种气体在高温和高压下进行反应，以获得所需要的材料的薄膜制备技术。
其基本原理在于，将一定比例的气体通过反应釜，使气体在高温和高压的环境下发生化学反应，从而在衬底表面生成所需的薄膜。
化学气相沉积技术分为很多类别，其中流化床反应器CVD方法被广泛应用于半导体材料的制备，主要包括热CVD、LF-CVD、LPCVD、MOCVD等。
其中，热CVD是一种最基本的气相沉积技术，是利用热反应产生活性原子或分子的方法，通常工作在高温高压下，可以沉积纯金属和化合物。
MOCVD在半导体材料生长和光电子器件制备中得到了广泛应用。
二、应用案例化学气相沉积技术广泛应用于微电子、光电、生物医学等领域。
以下将举几个应用案例。
1、微电子化学气相沉积技术在微电子领域的应用主要包括硅片外延生长、电子器件制备、光电子器件制备等方面。
例如，在金属有机化学气相沉积中，能够沉积出高质量的锡酸锶薄膜，这种薄膜可用于蓝色光发射体中，具有很好的光学性能。
2、光电领域光电材料的制备是化学气相沉积技术的另一个重要领域。
氧化锌是一种常用的光电材料，其薄膜可以通过MOCVD等方法沉积。
利用氧化锌薄膜可以制备太阳能电池、光电探测器、柔性显示器等光学器件。
3、生物医学领域化学气相沉积技术在生物医学领域的应用主要包括生物传感器、医学诊断、药物释放等方面。
例如，利用化学气相沉积技术制备铜纳米粒子，可以制作用于疾病治疗的药物纳米粒子。
三、研究进展随着化学气相沉积技术的不断发展和改进，其应用范围也在逐步扩大。
当前，一些研究者正在探索该技术在新领域中的应用，如：利用化学气相沉积制备2D材料、能源领域新材料、减少废弃物等。
同时，在化学气相沉积技术的研究方面也存在诸多挑战：如如何实现快速、低成本、高质量的薄膜制备、如何进行材料的设计和优化等。
化学气相沉积技术在涂层制备中的应用
化学气相沉积技术在涂层制备中的应用引言：涂层制备技术是一种将薄膜或者涂层材料覆盖在基板表面的方法，广泛应用于材料科学、电子工程、化学工程等领域。
化学气相沉积技术（Chemical Vapor Deposition，CVD）是其中一种重要的方法，通过在气相条件下使前驱体分解并在基底表面沉积，实现涂层的形成。
本文将探讨CVD技术在涂层制备中的应用，对其在不同领域中的特点、优势以及发展趋势进行分析。
一、CVD技术的基本原理CVD技术基于气相反应原理，通过将前驱体气体和激活气体引入反应室，在特定的温度和压力条件下进行化学反应，使前驱体分解并在基底表面沉积形成薄膜。
CVD技术根据反应方式的不同，可分为热CVD、等离子CVD和分子束CVD等多种类型。
热CVD是最常用的CVD技术之一，其通过提高反应室中的温度使前驱体发生热分解反应，从而生成所需的沉积物。
这种方法具有操作简单、成本低廉等优点，广泛应用于光电子器件、汽车涂层等领域。
等离子CVD是一种利用等离子体来激活和增强前驱体分解反应的技术，其主要适用于在低温下沉积陶瓷、金属等具有高结晶度和致密性的涂层。
分子束CVD是利用高功率激光或电子束将前驱体分子加热至高温，然后在真空环境下以高速进入基底表面进行沉积，保证了沉积物的高质量和纯度。
以上三种CVD技术在不同领域中都有广泛的应用，具体应用需要根据需求和材料特性进行选择。
二、CVD技术在涂层制备中的应用1. 光电子器件领域光电子器件在光通信、显示技术等领域中起到重要作用，而CVD技术在光电子器件领域中的应用也得到了广泛关注。
例如，采用热CVD技术可以制备优质的石墨烯涂层，该材料具有优异的电学和光学性能，可用于制备高性能的传感器、光电二极管等器件。
2. 汽车涂层领域汽车外饰件的涂层质量直接关系到车辆的外观和耐久性。
CVD技术以其高沉积速率、均匀性好等特点，成为汽车涂层制备的重要工艺。
等离子CVD技术可以制备出高硬度、高耐热的陶瓷涂层，提高汽车零部件的抗腐蚀性和磨损性能。
化学气相沉积法在半导体制造中的应用

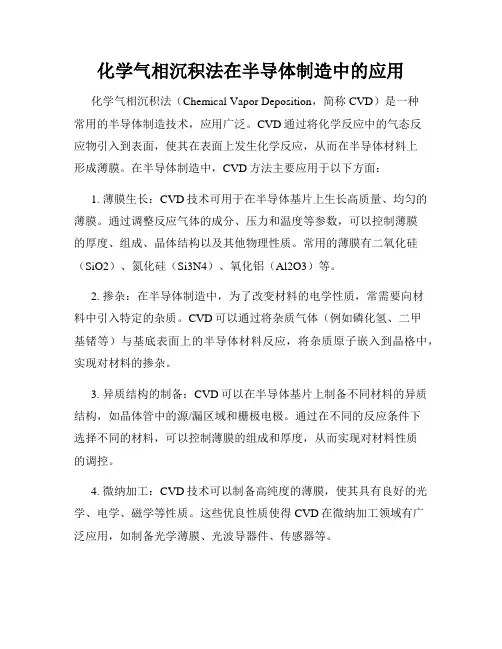

化学气相沉积法在半导体制造中的应用化学气相沉积法（Chemical Vapor Deposition，简称CVD）是一种常用的半导体制造技术，应用广泛。
CVD通过将化学反应中的气态反应物引入到表面，使其在表面上发生化学反应，从而在半导体材料上形成薄膜。
在半导体制造中，CVD方法主要应用于以下方面：1. 薄膜生长：CVD技术可用于在半导体基片上生长高质量、均匀的薄膜。
通过调整反应气体的成分、压力和温度等参数，可以控制薄膜的厚度、组成、晶体结构以及其他物理性质。
常用的薄膜有二氧化硅（SiO2）、氮化硅（Si3N4）、氧化铝（Al2O3）等。
2. 掺杂：在半导体制造中，为了改变材料的电学性质，常需要向材料中引入特定的杂质。
CVD可以通过将杂质气体（例如磷化氢、二甲基锗等）与基底表面上的半导体材料反应，将杂质原子嵌入到晶格中，实现对材料的掺杂。
3. 异质结构的制备：CVD可以在半导体基片上制备不同材料的异质结构，如晶体管中的源/漏区域和栅极电极。
通过在不同的反应条件下选择不同的材料，可以控制薄膜的组成和厚度，从而实现对材料性质的调控。
4. 微纳加工：CVD技术可以制备高纯度的薄膜，使其具有良好的光学、电学、磁学等性质。
这些优良性质使得CVD在微纳加工领域有广泛应用，如制备光学薄膜、光波导器件、传感器等。
5. 二维材料生长：CVD可以用于生长二维材料，如石墨烯、二硫化钼等。
这些材料具有特殊的电学、光学和热学性质，因此在半导体器件制造中具有潜在的应用前景。
总之，化学气相沉积法在半导体制造中起着重要作用。
它可以实现高质量薄膜的生长、掺杂材料的制备、异质结构的形成、微纳加工以及二维材料的生长等应用，为半导体产业的发展提供了重要的技术支持。
对于半导体制造商来说，熟练掌握CVD技术，能够使其在产品研发和生产中具备更多的灵活性和多样性。
化学气相沉积技术的应用与研究进展汇总
化学气相沉积技术的应用与研究进展摘要：本文主要围绕化学气相沉积（cvd ）技术进行展开，结合其基本原理与特点，对一些CVD 技术进行介绍。
同时也对其应用方向进行一定介绍。
关键词：cvd ；材料制备；应用引言化学气相沉积(Chemical Vapor Deposition,简称CVD)技术是近几十年发展起来的主要应用于无机新材料制备的一种技术。
[1]CVD 是一种以气体为反应物(前驱体),通过气相化学反应在固态物质(衬底)表面生成固态物质沉积的技术。
它可以利用气相间的反应, 在不改变基体材料的成分和不削弱基体材料的强度条件下,赋予材料表面一些特殊的性能。
本文论述了化学气相沉积技术的基本原理、特点和最新发展起来的具有广泛应用前景的几种新技术, 同时分析了化学气相沉积技术的发展趋势, 并展望其应用前景。
1 CVD 原理化学气相沉积( CVD, Chemical Vapor Deposition) 是把含有构成薄膜元素的气态反应剂或液态反应剂的蒸气及反应所需其它气体引入反应室, 在衬底表面发生化学反应, 并把固体产物沉积到表面生成薄膜的过程。
图1 CVD 法示意图CVD 的化学反应主要可分两种:一是通过一种或几种气体之间的反应来产生沉积，如超纯多晶硅的制备、纳米材料（二氧化钛）的制备等；另一种是通过气相中的一个组分与固态基体（有称衬底）表面之间的反应来沉积形成一层薄膜，如集成电路、碳化硅器皿和金刚石膜部件的制备等。
它包括 4 个主要阶段:① 反应气体向材料表面扩散; ② 反应气体吸附于材料的表面; ③ 在材料表面发生化学反应; ④ 气态副产物脱离材料表面。
在 CVD 中运用适宜的反应方式, 选择相应的温度、气体组成、浓度、压力等参数就能得到具有特定性质的薄膜。
但是薄膜的组成、结构与性能还会受到 CVD 内的输送性质( 包括热、质量及动量输送) 、气流 的性质( 包括运动速度、压力分布、气体加热等) 、基板种类、表面状态、温度分布状态等因素的影响。
化学气相沉积技术的研究与应用进展
化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition, CVD）是一种重要的化学气相沉积技术，它利用化学反应在固体表面生成薄膜或其他材料。
CVD技术已经在多个领域得到了广泛的应用，包括微电子、光电子、材料科学等。
本文将介绍化学气相沉积技术的基本原理、研究进展及应用，并对其未来发展做出展望。
一、基本原理化学气相沉积技术是一种利用气相中的化学物质在固体表面进行化学反应生成固体薄膜或其他材料的技术。
其基本原理是通过在反应室中将气相中的原料气体与衬底表面进行化学反应，生成所需的薄膜或涂层材料。
在这一过程中，需要控制气体的流动、温度、压力和反应条件等参数，以实现所需的沉积效果。
化学气相沉积技术广泛应用于材料科学领域，例如在半导体器件制造中，CVD技术被广泛用于生长硅薄膜、氧化层、金属多层膜等材料。
在光电子领域，CVD技术也被用于制备光学薄膜、光纤等材料。
CVD技术还可以用于生长碳纳米管、石墨烯等碳基材料的制备。
二、研究进展近年来，化学气相沉积技术在研究领域取得了许多重要进展。
一些新型CVD技术已经在材料制备、纳米器件生长等方面展现出了潜力和优势。
1. 低温CVD技术传统的CVD技术需要高温条件下进行反应，这限制了一些热敏感材料的应用。
近年来，研究人员开始开发低温CVD技术，以满足对低温条件下进行材料制备的需求。
低温CVD技术可以通过改变原料气体、反应条件或采用特殊催化剂等手段来实现，在生长高质量的薄膜材料的降低了工艺温度对材料的影响。
2. 原子层沉积（ALD）技术原子层沉积技术是一种高度精确的沉积技术，它可以在衬底表面上形成原子尺度的薄膜。
与传统的CVD技术相比，ALD技术可以实现更高的沉积精度和均匀性，因此被广泛应用于微电子器件的制备、纳米材料的生长等领域。
3. 气相硅烷化技术气相硅烷化技术是一种将硅源气体进行化学反应生成硅薄膜的CVD技术。
相比于传统的硅化物CVD技术，气相硅烷化技术可以在较低的温度下实现高质量的硅薄膜生长，同时可以降低对衬底材料的损伤，因此在太阳能电池、柔性电子等领域有广泛的应用前景。
化学气相沉积技术的研究与应用进展
化学气相沉积技术的研究与应用进展随着科学技术的不断发展，化学气相沉积技术被广泛应用于半导体、太阳能电池、涂层、纳米材料和功能性薄膜等领域。
本文将对化学气相沉积技术的研究和应用进展进行简要介绍。
化学气相沉积技术是一种将气态前驱体通过化学反应转化为固态材料的方法。
它具有高度可控性、高纯度、低温生长和高速生长等优点，被广泛应用于各种新材料的制备。
其中，化学气相沉积技术的核心是化学反应，其反应机理、反应器设计和材料性能表现等方面的研究，是该技术应用的重要基础。
一、研究进展（一）反应机理在化学气相沉积过程中，预先准备的化学前驱体被加热到高温上，以产生热力学强势的物质状态。
化学前驱体进入反应室之后，其分子在室内壁上发生化学反应，形成具有所需性质的固态材料。
由于反应机理主要是基于化学反应，因此对于反应机理的研究是该技术发展的关键之一。
（二）反应器设计反应器设计是化学气相沉积技术的重要环节之一。
合理的反应器设计可以减少残留气体的含量、降低反应温度、提高反应效率和优化反应产物性能。
随着设备制造技术的不断发展，反应器的空间结构和内部组件已逐渐得到改进和优化。
（三）材料性能表现化学气相沉积技术可制备多种材料，包括半导体、金属、陶瓷、有机材料等。
对于新材料的研究，应特别注意其物理和化学性能的表现。
例如，半导体材料应具有较高的载流子迁移率和荧光量子效率；金属薄膜应具有良好的导电性和热稳定性。
二、应用进展（一）半导体化学气相沉积技术在半导体制备方面已经得到广泛应用。
例如，它可用于生长高质量的Si和GaAs单晶片、高速硅薄膜、蓝宝石、氮化硅等材料。
化学气相沉积技术制备的半导体材料具有良好的晶体品质和良好的表面形貌。
（二）太阳能电池化学气相沉积技术在太阳能电池制备方面也有较广泛的应用。
它可用于生长二氧化钛薄膜和二氧化硅薄膜等太阳能电池材料。
在此基础上还可通过控制反应条件来优化太阳能电池的性能。
（三）涂层化学气相沉积技术在涂层制备方面广泛应用。
化学气相沉积技术在涂层制备中的应用
化学气相沉积技术在涂层制备中的应用一、引言涂层技术作为一种广泛应用于工业领域和科研领域的制备技术，已成为许多领域的关键性环节。
化学气相沉积技术由于其高效、低成本和灵活性等特点，逐渐成为涂层制备中的重要方法。
本文将探讨化学气相沉积技术在涂层制备中的应用，并分析其优点和不足之处。
二、化学气相沉积技术简介化学气相沉积技术是一种利用化学反应在材料表面沉积单原子层或多原子层材料的方法。
其基本原理是通过在高温下将化学气体或气体前驱物引入反应腔体，使其在反应腔体内发生化学反应，并沉积在基底上形成涂层。
常用的化学气相沉积技术包括化学气相沉积（CVD）和物理气相沉积（PVD）等。
三、化学气相沉积技术在涂层制备中的应用1. 涂层磨损性能的提升化学气相沉积技术可以在材料表面形成均匀且致密的涂层，使材料表面具有较高的硬度和耐磨性能。
通过调节反应条件和沉积材料的组成，可以实现对涂层硬度、粘结强度和耐磨性能的精确控制。
例如，利用化学气相沉积技术可以制备出具有优异耐磨性能的钛氮化物涂层，广泛应用于刀具和机械零件等领域。
2. 涂层防腐性能的增强化学气相沉积技术可以沉积具有良好耐腐蚀性能的表面保护层，有效提高材料的防腐蚀性能。
常用的防腐蚀涂层材料包括氮化物、氧化物和硅化物等。
例如，通过在铁基材料表面沉积氮化物涂层，可以有效阻止金属氧化物的进一步形成，从而提高材料的抗腐蚀性能。
3. 涂层功能性能的增强化学气相沉积技术可以实现对涂层功能性能的增强，如导电性、热导率和光学透明性等。
通过选择不同的沉积材料和控制沉积条件，可以制备出具有特定功能的涂层。
例如，通过在材料表面沉积导电金属薄膜，可以实现对材料导电性能的改善，广泛应用于电子器件和太阳能电池等领域。
四、化学气相沉积技术的优点和不足之处1. 优点化学气相沉积技术具有较高的成膜速率和较低的制备成本，可以快速、经济地制备出大面积均匀的涂层。
同时，该技术可以在常压和低温下进行，减少了材料的热膨胀和热应力，有利于涂层和基底的结合。
化学气相沉积技术的原理与发展
化学气相沉积技术的原理与发展化学气相沉积技术，简称CVD（Chemical Vapor Deposition），是一种重要的材料制备技术，主要应用于制备薄膜及纳米材料等领域。
它已经成为第四代半导体制造技术的基础，广泛应用于半导体、电子、化工、医药、环保、航空、航天等领域。
本文将介绍化学气相沉积技术的原理与发展，包括反应机理、材料选择、工艺参数、应用前景等方面。
一、化学气相沉积技术原理化学气相沉积技术是利用气态反应物在高温条件下分解，把化学物质转变成固态材料的一种方法。
其基本原理是：将气态前驱体通过管道送入反应室内，与基底表面在高温下反应生成所需的材料。
在反应过程中，气体分子会聚集在基底表面上，并发生化学反应，使原子、离子、分子等从气相中被转换到基底表面或其附近，并形成所需的材料薄膜。
而且在反应室内还要保持适宜的气氛，才能使反应得到控制和稳定，从而得到预期的材料。
二、化学气相沉积技术发展1、气相沉积的起源早在20世纪60年代初期，美国斯坦福大学的Davidson和Craig就首次在半导体器件中应用了化学气相沉积技术。
之后，在世界各地，不断有学者为了能够准确控制材料沉积的分子尺度、厚度等参数，创新了一些特殊的CVD工艺，如PECVD，MOCVD等。
2、化学气相沉积技术的发展趋势随着人类对科学技术的深入研究，化学气相沉积技术得到了长足的发展。
目前其应用已经覆盖了各个行业，主要包括微电子、纳米材料、薄膜材料、生物医学、能源、环保及其他方面。
其中，薄膜材料方面的发展最为显著。
利用CVD技术，可以制备出多种功能性薄膜，如导电薄膜、耐磨薄膜、防眩光薄膜、生物与医学薄膜等，可广泛用于半导体、电子、化工、医药、环保、航空、航天等领域。
三、化学气相沉积技术材料的选择化学气相沉积技术能够制备的材料十分丰富，包括石墨烯、二氧化硅、氮化物、碳化物、氧化物、金属及合金等。
其中，液相前驱体为一些易挥发的低分子量化合物或气态化合物，这种材料选择宽泛的性质，保证了CVD技术应用领域的广泛性。
