无损探伤X射线底片保存技术

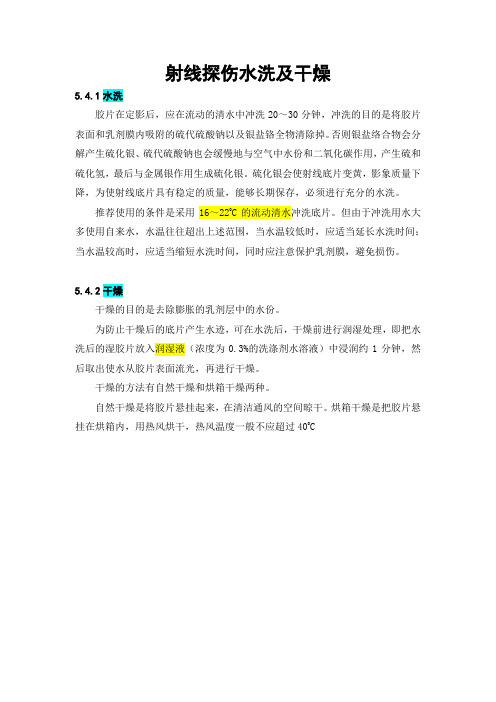

射线探伤水洗及干燥
射线探伤水洗及干燥
5.4.1水洗
胶片在定影后，应在流动的清水中冲洗20～30分钟，冲洗的目的是将胶片表面和乳剂膜内吸附的硫代硫酸钠以及银盐铬全物清除掉。
否则银盐络合物会分解产生硫化银、硫代硫酸钠也会缓慢地与空气中水份和二氧化碳作用，产生硫和硫化氢，最后与金属银作用生成硫化银。
硫化银会使射线底片变黄，影象质量下降，为使射线底片具有稳定的质量，能够长期保存，必须进行充分的水洗。
推荐使用的条件是采用16～220C的流动清水冲洗底片。
但由于冲洗用水大多使用自来水，水温往往超出上述范围，当水温较低时，应适当延长水洗时间；当水温较高时，应适当缩短水洗时间，同时应注意保护乳剂膜，避免损伤。
5.4.2干燥
干燥的目的是去除膨胀的乳剂层中的水份。
为防止干燥后的底片产生水迹，可在水洗后，干燥前进行润湿处理，即把水洗后的湿胶片放入润湿液（浓度为0.3%的洗涤剂水溶液）中浸润约1分钟，然后取出使水从胶片表面流光，再进行干燥。
干燥的方法有自然干燥和烘箱干燥两种。
自然干燥是将胶片悬挂起来，在清洁通风的空间晾干。
烘箱干燥是把胶片悬挂在烘箱内，用热风烘干，热风温度一般不应超过400C。
医学影像技术胶片存储方法
医学影像技术胶片存储方法医学影像技术在现代医疗中发挥着重要作用，为医生提供了准确而详尽的患者影像信息。
随着数字化技术的进步，越来越多的医疗机构开始应用数字影像设备，如CT扫描机、MRI仪器等，取代传统的胶片影像。
然而，对于一些较老的医疗机构来说，依旧存在大量的胶片影像需要妥当存储和管理。
起首，对于胶片的存储，最重要的是保证其保存在干燥、光线弱的环境中。
胶片容易受潮和受损，因此应该放置在密封的盒子或袋子中，并存放在温度适合的地方，遥离阳光直射。
对于长期存储的胶片，最好应用专业的胶片存储设备，如胶片存储柜或冰箱，以保持其质量和可读性。
其次，胶片的管理也是至关重要的。
医疗机构应该建立一个完善的胶片档案管理系统，确保胶片的分类、编号和记录准确无误。
每个患者的胶片应该有独立的标识，包括患者姓名、性别、年龄等信息，以便于查找和检索。
此外，医疗机构还应该建立胶片借阅和归还的流程，防止胶片的丢失和混乱。
另外，为了保卫胶片的安全性和可靠性，医疗机构应该定期检查和维护胶片存储设备。
定期检查胶片存储柜或冰箱的温湿度，确保其处于适合的范围。
同时，定期清洁胶片，以防止灰尘和污渍的积累。
若果发现胶片有损坏或变质的状况，应准时更换和处理，以保证影像的质量和可读性。
在数字化技术不息进步的今日，越来越多的医疗机构已经将医学影像转向了数字化存储。
然而，对于一些尚未进行数字化转型的机构来说，胶片影像依旧是必不行少的。
因此，正确的胶片存储方法和管理措施对于保卫患者的健康信息和医学影像的完整性至关重要。
医疗机构应该重视胶片的存储和管理工作，确保胶片的可靠性和可读性，以提供优质的医疗服务。
医学影像技术胶片存储方法
医学影像技术胶片存储方法随着医疗技术的发展，医学影像技术在临床诊断和治疗中的应用越来越广泛。
医学影像技术通过拍摄和生成图像，可以帮助医生了解患者的病理变化，为正确的诊断和治疗提供重要依据。
在过去的几十年里，医学影像技术主要依赖于胶片来存储和传输影像。
胶片是一种将图像以化学方式固定在透明基底上的介质。
相较于数字化技术，胶片在存储影像方面存在一定的局限性。
首先，胶片存储需要占用大量的空间，每一张影像都需要单独保管，并且易于损坏。
其次，胶片存储不便于传输和共享，需要物理搬运和邮寄。
最后，胶片存储难以长期保存，光照、湿度、温度等环境因素都可能导致胶片质量下降。
然而，由于一些特殊需求和实际应用，一些医疗机构仍然在使用胶片存储医学影像。
对于这些机构来说，合理的胶片存储方法至关重要。
下面将介绍几种常用的医学影像胶片存储方法。
首先是胶片的空间存储方法。
医学影像胶片应该妥善保管在干燥、无尘的环境中，避免阳光直射和高温或低温的影响。
最好使用封闭的柜子或者盒子将胶片分类放置，使用胶片夹或者胶片袋包装起来，以减少胶片的接触和受损。
其次是胶片的传输和共享方法。
在胶片的传输和共享方面，最好选择可靠安全的方式。
可以使用专业的胶片派送服务，由快递公司运送，以确保胶片的安全和及时送达。
此外，可以使用专业的胶片扫描设备将片上影像转化为数字化格式，方便传输和存储。
最后是胶片的长期保存方法。
对于需要长时间保存的医学影像胶片，最好使用专业的胶片存储方法。
一般来说，需要保持胶片存放环境的稳定，避免光照、温度、湿度等因素对胶片的影响。
此外，可以定期检查胶片的情况，保持干燥、无尘的状态，防止霉变、老化等情况发生。
总的来说，随着数字化技术的飞速发展，医学影像技术在数字化存储和传输方面已经取得了重大突破。
但是，仍然存在一些特殊情况需要使用胶片存储医学影像。
因此，在胶片存储方面，我们需要选择合适的胶片存储方法，灵活运用一些有效的保存、传输和共享的技巧，以确保影像的质量和安全。
无损探伤技术的主要三种方法的操作
无损探伤技术的主要三种方法的操作：1、射线探伤方法射线探伤是利用射线的穿透性和直线超声波探伤仪性来探伤的方法。
这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。
常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。
当这些射线穿过（照射）物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越小。
此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。
因此，用射线来照射待探超声波探伤仪伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。
由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。
因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。
即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。
2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音（声）频。
频率低于20 Hz的称为次声波，高于20kHz的称为超声波。
工业上常用数兆赫兹超声波来探伤。
超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。
通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收（缺陷）界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理超声波探伤仪。
根据超声波在介质中传播的速度（常称声速）和传播的时间，就可知道缺陷的位置。
当缺陷越大，反射面则越大，其反射的能量也就越大，故可根据反射能量的大小来查知各缺陷（当量）的大小。
工业X射线无损探伤
工业X 射线无损探伤考点1、X 射线检测是无损检测（无损探伤）中的重要方法之一，它是利用X 射线来检查工件内部缺陷的一种方法；广泛用于锅炉、压力容器和管道等的制造检验及其在役检验。
考点2、X 射线无损探伤适合于有电源供电、工作面相对宽阔、检测对象较薄的情况。
考点3、X 射线无损探伤与γ射线无损探伤最大的差别就在于X 射线机在制造、安装、贮存、运输过程中均没有辐射及辐射损伤存在，只有在其运行时才会存在辐射防护问题。
考点4、工业X 射线无损探伤中使用的低能X 射线机，一般由四部分组成：射线发生器（X 射线管）、高压电源、冷却系统、控制系统。
考点5、X 射线机按照结构通常分为三类：便携式X 射线机、移动式X 射线机、固定式X 射线机。
考点6、便携式X 射线机的管电压一般不超过320kV，管电流经常固定为5mA，连续工作时间一般为5min。
现在多数填充的绝缘介质是SF6，以减轻射线发生器的重量。
考点7、X 射线照相无损探伤一般将被检物体置于X 射线源1m 左右的位置，使射线尽量垂直穿透被检部件将装有胶片和增感屏的暗袋紧贴于被测试工件背后放置，使X 射线照射适当时间进行曝光，在胶片乳胶层产生潜像，将曝光后的胶片进行暗室处理，经显影、停显、定影、水洗和干燥，得到的底片置于观片灯上观察，依据底片的灰度和缺陷图像判断缺陷的种类、大小、数量和位置分布，并按标准要求对缺陷进行等级分类。
考点8、X 射线固定无损探伤安全操作要求（1）无损探伤人员进入无损探伤室时除佩戴常规个人剂量计外,还应配备可直接显示剂量率值和超阈声/光报警的个人剂量报警仪。
当辐射水平达到设定的报警水平（阈值）时,无损探伤人员应立即离开无损探伤室,同时阻止其他人进入无损探伤室,并立即向辐射防护负责人报告。
（2）每天工作时，每次无损探伤作业前作业人员应检查射线机，检查安全装置、联锁装置的性能及报警信号、标志的状态。
（3）交接班或当班使用剂量仪前，应检查剂量仪是否正常工作。
文物考古现场射线探伤无损检测方法运用分析
文物考古现场射线探伤无损检测方法运用分析摘要：射线探伤检测技术作为一种重要的检测保护措施，在现代考古发掘工作当中具有重要意义。
本文以射线探伤技术的概述和基本特征作为切入点，从X射线探伤技术、中子射线成像检测、CT断层扫描检测三方面介绍了其应用方向，并针对现阶段射线无损探伤检测技术的注意事项进行了论述，供参考。
关键词：文物考古；射线探伤；无损检测引言：文物大多在地下埋藏多年，受其周边环境影响，内部可能产生各种暗伤和病害，对深入研究和保存极为不利。
随着科学技术的不断发展，射线探伤成为了检测文物内部暗伤与病害的有效手段，一方面能够为研究文物内部结构，对文物病害进行有效处理奠定基础，另一方面还能避免对文物本体造成的破坏。
一、射线探伤技术的概述和基本特征一般来说，射线无损探伤检测技术指的是利用射线在穿透物质的过程当中存在吸收、散射等物理特征这一特点，通过对射线成像的研究明确文物缺陷以及病害位置和性质的一项技术活动。
在现阶段的射线无损探伤检测技术运用过程当中，具备以下几个基本特征[1]。
首先是对文物缺陷的显示较为直观，研究人员不用通过数据计算来确定缺陷位置，而可以直接通过成像形成的底片对文物损伤或病害的数量、尺寸等参数进行明确，使文物修复与护理工作具备更加有效的参考信息。
其次是适用范围较为广泛，对金属材料、非金属材料都具有良好的适应特性，对目标文物表面光洁度也没有较高的要求，适合在考古发掘现场进行使用。
最后是检测精度较高，现阶段的文物射线无损探伤检测仪器能够精确到毫米甚至亚毫米量级，对文物缺陷和损伤的检测准确率有了进一步的提升。
二、对不同类型文物进行射线探伤检测的应用（一）X射线探伤检测1.石膏包体文物由于在考古发掘现场当中，很多文物受保存环境与气候的影响，其内部结构十分脆弱，强行提取很可能会造成断裂、破碎或腐化等现象。
因此，为了提高文物结构强度，避免发生损毁，考古人员大多采用石膏打包或加固方式，连同考古现场与周边的土壤进行一同提取和运输。
射线检测底片扫描数字化存储技术
射线检测底片扫描数字化存储技术作者：刘钊来源：《中国化工贸易·下旬刊》2017年第01期摘要：射线底片作为建设工程重要实物资料需要长期保存，受温度、湿度等外界因素的影响很大，容易产生粘连、药膜脱落和氧化等情况，造成无法弥补的损失。
射线底片扫描可对底片进行数字化存储，实现永久保存，快速远程检索，方便管理。
关键词：射线检测；底片扫描；特点；技术1 射线底片扫描的应用建设工程竣工组卷归档是全面考核基本建设成果，检查工程建设全貌的重要环节，特别是无损检测作为质量管理的关键环节，应当全面、真实地收集整理竣工资料，做好归档工作，为工程溯源做好保障。
其中，射线底片是无损检测主要的实物工作量，在溯源过程中有举足轻重的地位，必须对射线底片进行完整、妥善保管。
已经曝光的射线底片对保存条件的温度和湿度有着较为苛刻的要求。
档案室应当防止强光线对底片的长时间直接照射。
为避免残留硫代硫酸盐形成污点，要求温度不能持续高于38℃。
相对湿度长期超过60%的情况下可能会破坏乳化层并引起粘连，直接损坏底片，低湿则可能引起乳胶粘结，造成边缘剥落、起层或乳胶裂纹等问题，一般要求环境的相对湿度保持在30%～60%之间。
随着油气等建设工程的投资加大，工程的安全、质量备受关注，射线检测仍是最主要、最可靠的检测方法，在工程中应用最为广泛。
无损检测单位的存档资料按照规定需要至少保存7年，档案室的纸质和实物档案存档量逐渐递增，给保存、管理工作带来巨大挑战。
随着计算机技术和网络技术的发展，档案管理中广泛应用电子存档的办法，作为纸质档案的补充要求。
射线底片扫描技术为底片数字化存储管理带来了解决方案。
目前很多建设单位要求工程交工存档的同时提供射线底片扫描的电子档案，实物与电子档案双向保存，以便于后期开展快速查询、远程读取和抽查工作。
2 底片扫描原理与系统结构射线底片扫描的基本原理是将底片作为景物图像利用计算机扫描器扫描，数字化处理后，把底片图像转变成数字信号，进而在电脑显示器上通过读图软件显示的过程。
第7 章 射线探伤——底片评定
第7 章底片评定7.1.评片基本要求7.1.1 评片的一般程序步骤1）评定底片本身质量的合格性：为了得到准确的评定结果，要进行评定的底片质量必须合格。
黑度：利用黑度计（密度计）测定黑度范围是否处于相应标准规定的范围内，对比度应适当，没有达到标准要求黑度的底片属于底片品质不合格。
例如JB/T4730.2-2005《承压设备无损检测第2 部分：射线检测》第4.11.2 规定底片评定范围内的黑度D 应符合下列规定：A 级：1.5≤D≤4.0；AB 级：2.0≤D≤4.0；B 级：2.3≤D≤4.0。
用X 射线透照小径管或其它截面厚度变化大的工件时，AB 级最低黑度允许降低至1.5；B 级最低黑度可降至2.0。
采用多胶片方法时，单片观察的黑度应符合以上要求。
双片迭加观察仅限于 A 级，叠加观察时，单片的黑度应不低于1.3。
对评定范围内的黑度 D＞4.0 的底片，如有计量检定报告证明所用观片灯在底片评定范围内的亮度能够满足4.10.3 的要求，允许进行评定。
注：该标准中4.10.3 要求底片评定范围内的亮度符合下列规定：a）当底片评定范围内的黑度D≤2.5 时，透过底片评定范围内的亮度应不低于30cd/m2。
b）当底片评定范围内的黑度D＞2.5 时，透过底片评定范围内的亮度应不低于10cd/m2。
又例如GB/T3323-2005《金属熔化焊焊接接头射线照相》6.8 项规定射线底片黑度（测量允许误差为±0.1）应满足：A 级≥2.0（经合同各方商定，可降为1.5）B 级≥2.3（经合同各方商定，可降为2.0）当观片灯亮度按6.10 中所规定的足够大时，可采用较高的黑度。
采用多胶片透照，而用单张底片观察评定时，每张底片的黑度应满足上述要求。
采用多胶片透照，且用两张底片重叠观察评定时，单张底片的黑度应不小于1.3。
注：该标准 6.10 规定：观片灯的亮度应能保证底片透过光的亮度不低于30cd/m2，尽量达到100cd.m2。
JJC-JSGD-001-2003 无损检验底片、资料贮存规程
该文件对本公司内射线探伤暗室工作进行了规定。
1暗室工作的要求：为了保证底片质量，减少重拍、提高胶片利用率，对暗室人员提出如下要求：1.1各X光室每班应设专职暗室人员，并相对稳定，轮换周期不少于三个月，具体由组长排定，当班的暗室工作人员，除做好本职工作外，应服从组长统一调动。
当暗室工作任务不饱满或人员紧缺时，暗室人员应服从组长安排，做好其它工作。
1.2切片、装片时必须戴手套，胶片尺寸要规整，装、取胶片时必须与增感屏同时装取。
1.3胶片印号时字迹要工整、清晰。
1.4洗片前胶片夹必须冲洗干净，充分干燥。
1.5显、定影时要充分抖动胶片，每次5～１０秒，抖动不少于３次，以利于胶片显、定影均匀。
1.6胶片显影时暗室人员不得离开暗室，如检查发现每次罚５～１０元。
1.7每次洗片要控制洗片的数量，保证胶片之间有足够的空间，防止胶片粘接、划伤（推荐每次洗片数不超过１５张）。
1.8当曝光条件选择不当时，暗室人员要及时反馈给照相人员，予以纠正。
1.9胶片显影完毕，不得立即开灯观察，必须充分定影后方可开灯观察。
1.10胶片处理完，要及时冲洗、凉干，使评片员及时评片。
1.11显、停、定影液要及时更换，保证药液的活度。
1.12要经常检查暗盒、增感屏，及时更换不合格的暗盒、增感屏。
1.13暗室要清洁、不漏光，物品摆放整齐，干区和湿区要充分隔离。
1.14胶片冲洗结束后，用专用盖子将显、停、定影槽盖好。
1.15本规定由组长和评片员监督执行、管理组和复查组每月对执行情况进行抽查。
1.16暗室人员不按规定执行造成底片质量不好和重拍，要进行经济处罚，具体方法如下：1.16.1由于暗室处理不当造成的底片报废和重拍，每张片罚５元。
1.16.2对于严重违犯本规定而造成浪费，取消当月奖金直至岗位工资，并根据危害程度，追究组长及当班评片员责任。
2暗室处理（手工）本规定对本公司内生产的锅炉、压力容器、钢结构件焊缝及铸钢件射线探伤胶片手工冲洗及干燥操作的基本要求，其内容不包括胶片手工冲洗所采用的显影、定影药剂配方及配制方法。
底片管理制度
无锡市石油化工设备有限公司QB/GZ47-2010
底片档案管理制度
1射线底片：射线底片袋上标明委托单位、产品名称、产品编号等，射线底片与报告相符。
2底片评定后应理顺编号存入档案室。
应按照档案管理的要求分类，并建立台帐以便查找。
将底片垂直放置于架子上，不得平放或堆叠，以防受压变形变质。
档案柜存放地点应具备良好的卫生环境，应具有防盗、防火、防潮、防蛀等措施。
3档案管理员应时常检查档案保存状况，如发现破损、变质，应及时报告负责人，并采取补救措施或作技术处理。
4档案室的检验报告、原始记录、射线底片等应至少保存七年，七年后用户需要可移交用户，并办理手续。
5存档检测资料每年清理一次，超过保存期限的档案，由管理员列出清单，报技术负责人批准，作相应的处理，并办理有关登记手续。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｃｏ ｓ ｒ ａ ｉ ｎ Ｔｅ ｈ ｏ ｏ ｙ ｏ ｎ ｅ ｖ ｔｏ ｃ ｎ ｌ ｇ ｆＮＤＴ Ｘ— ｒ ｙ Ｆ ｌ ｓ ａ ｉ ｍ ＨＵ Ｍｅ — ｅ ＸＩ ｈ ｍ ｑ ａ ｇ ＧＵ Ｘｉ ｇ ｒ ｎ ｉ ＡＯ Ｚ ｉ ｉｎ ｎｍ ｏｇ
１ 未曝 光Ｘ射 线 底 片 的保 存
１１ 存 贮环 境 的温度 ．
装后 的处理过 程 中 ，底 片乳 胶可 能会 产生裂 纹或损 坏 ， 且 底 片还可 能受静 电放 电的影 响 。 并 当湿 度超 过 ６％时 ， ０ 因乳 剂层 中的 明胶是 一 种 蛋 白质 ， 在制 备感 光乳 剂 时 ， 已采取 防腐 措施 ， 虽 但受 潮后 仍易 发霉变 质。 即使 包装 的十 分严 密 ， 气也 可 以在各种 情况 下 湿 渐渐 侵 入包装 纸 内 ， 使ｘ射 线底 片 的性能 受 到影 响 。 保 存ｘ射线 底 片 的场所 应保 持空 气 流通 ，暂时 不用
时间应 在１ ｈ ２ 以上 。
的ｘ射线 底 片不 要 随便 拆 开外包 装 ，以免 受潮造 成
片与 片 的粘 连 。
１３ 防Ｘ射 线和 放射性 物质 ．
ｘ射 线 和 放 射 性 物质 穿 透 感 光材 料 的包 装后 ， 感 光材 料显 影后 ， 产生灰 雾甚 至发 黑 。 会 因此贮存 未
曝 光 的ｘ射 线底 片 的场 所 应 远 离有 放 射 性 的 地方 。
１ 存 贮环 境 的相对 湿度 ． ２
密 封式包 装 的未 曝光ｘ射线 底 片保 存 时 ，相对 湿度 应 保 持 在３ ％一 ６ ％之 间 。如果 相 对 湿 度 低 于 ０ ０ ３ ％时 ， 片 中的水 分 会 明显减 少 ， 打 开 密封 式包 ０ 底 在
一
（ ｓ ｔｔ ｏ ｌｉ Ｐ ｙｉ ， ｈｎ ａ ｅ ｙｏ ｎ ｉｅｒ ｇＰ ｙｉ ， ａ ｙ ｎ ２ ０ Ｉ ｔｕｅ ｆ ｕｄ ｈ ｓ ｓ Ｃ ｉａＡｃｄ ｍ ｆ ｇｎ ｅｉ ｈ ｓ ｓＭｉ ａ ｇ６ ０ ） ｎｉ Ｆ ｃ Ｅ ｎ ｃ ｎ １ ９
Ａｂ ｔ ａ ｔ Ｔ ｅ ｐ ｐ ｒ ｉ ｔ ｄ ｃ ｓ ｔ ｅ ｃ ｎ ｒ ｌａ ｄ ｍａｎ ｅ ａ ｃ ｆｕ ｅ ｐ ｓ ｄ Ｘ— ｒ ｙ ｆ ｍｓ ｕ ｅ ｏ ｓ ｒ ｃ ： ｈ ａ ｅ ｎ ｒ ｕ ｅ ｈ ｏ ｔ ｎ ｉｔ ｎ ｎ ｅ ｏ ｎ ｘ ｏ ｅ ｏ ｏ ａ ｌ ｓ ｄ ｆｒ ｉ
收稿 日期 ： ０ ６ ０ —１ ２０— ７ ３
不允 许 在无 防 护 的条 件下将 未 曝光 的ｘ射 线 底 片带 进 有ｘ射线 和放 射性 物质 的地 方 。
１ ． 防化 学物 质 ４
作者简介 ： 胡美 娥 ， （９ ８ 女 １７ 一
ｏ ｔｉｅ ｙ ｍａｎｙｓ ｒｅ ｉｇｔｅｉｆ ｅ ｃ ｆ ｅ ｅａｕ ｅ ｈ ｍｉｉ ｎ ｎ ｉ ｎ ｎ ｔ． ｂａｎ ｄｂ ｉｌ ｕ ｖ ｙｎ ｈ ｎｌ ｎ ｅｏ ｍｐ ｒｔｒ ， ｕ ｄｔ ａ ｄ ｅ ｖｒ ｍｅ ｔ ｃ ｕ ｔ ｙ ｏ ｅ Ｋｅ ｒ ｉ ｇ ｕ ｉ ｓａ ｉ ｔ ；ｅｉｂｌ ｙ ｙ ｗｏ ｄ： ｍａ ｅｑ ａ ｔ ｔｂｌ ｙ ｒｌ ｉｔ ｌ ｙ； ｉ ａ ｉ
未 曝 光ｘ射 线 底 片 的保 存 采 用 密封 式 包 装 ， 存
贮 温度 范 围应控 制在４（－ ２ ￣ 之 间。 了减小 老化 ￣ ２ ４（ ２ 为
雾化 的影 响 ， 存贮 温度 可 以降低 至４ ， 是 ， 温下 ℃ 但 低 密封式 包装 保存 的ｘ光 底 片在 打 开前 必须 先 稳定 至 室温 ，稳定 的时间 随ｘ射 线底 片 的体 积 和存 贮 温度 而变化 ， 温度 越低 ， 体积 越大 ， 需要 的 稳定 时间越 长 。 如 果包 装 打开过 快 ，凝 聚可 能会 导致 ｘ射 线 底 片与 任何 与之 接触 的东 西粘 在一起 。一 般稳 定至 室温 的
摘要： 介绍了未曝光ｘ 射线底片和已经过暗室处理载有黑密度分布信息的ｘ 射线底片的管理和保存条件， 以延
长其 寿命 。主 要 从 温 度 、 度 、 境 等 条 件 进 行 了 调研 ， 出 了 保 证 图像 质量 的稳 定 性 与 可 靠 性 的 条 件 。 湿 环 得
关键 词 ： 图像质量； 稳定性； 可靠性
ｉ ｄ ｓｒａ ａ ｉｇ ａ ｈ ｎ ｘ ｏ ｅ ｎ ｕ ｔ ｌ ｄ ｏ ｒ ｐ ｙ ａ ｄ ｅ ｐ ｓ ｄ Ｘ— ｒ ｙｆ ｍｓｆ ｒｉ ｄ ｓｒ ｌｒ ｄ ｏ ａ ｈ ， ｒ ｌ ｎ ｈ ｉ ｆ ｉ ｒ ａ ｉ ｎ ｕ ｔ ａ ａ ｉｇ ｐ ｓ ｔ ｐ ｏ ｏ ｇ ｔ ｅ ｌ ｅ ｏ ｌ ｏ ｉ ｒ ｏ ｆ Ｘ— ｒ ｙ ａ
ｆｍｓｒｅ ａ ｐｏ ｒ ｔ ｃｎ ｉｏ ｎｕ ｎ ｈ ｔｂｌｙ ａ ｄ ｔｅ ｒｌ ｂｌｙ ｏ ｈ ｍ ｇ ｕ ｉ ａ ｉ ．Ｉ ｐ ｒｐ ａ ｏ ｄｔ ｎ ｅ ｓｒ ｇ ｔｅ ｓ ｉｔ ｎ ｈ ｅ ａ ｉｔ ｆｔｅ ｉ ａｅ ｑ ａ ｔ ｗ ｓ ｌ ｒｌ ｉ ｅ ｉ ｉ ａ ｉ ｉ ｉ ｌ ｙ
维普资讯
２０ ０ ７年
第 ３期
影
像
技
术
∞＿＿ ： １ 毫 ＿Ｅ ； 一
● ■ 拓 ｝
．
目
ｊ ｒ
Ｉ
ｉ ＿
无损探 伤Ｘ射 线 底 片保 存 技 术
一
胡 美娥 ， 肖智强 ， 新 蓉 谷
（ 国 工程 物 理 研 究院 流 体 物理 研 究所 ， 川 绵 阳 中 四 ６ １０ ） ２ ９０
