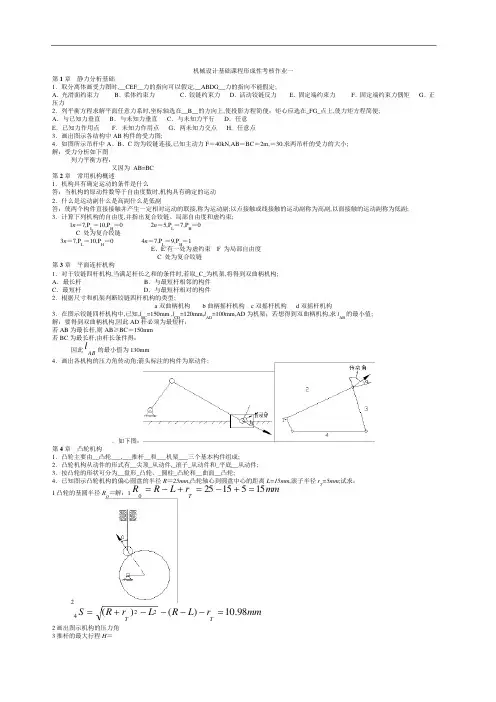

国家开放大学机械设计基础形成性考核习题及答案
机械设计基础课程形成性考核作业一第1章 静力分析基础1．取分离体画受力图时,__CEF__力的指向可以假定,__ABDG__力的指向不能假定; A ．光滑面约束力 B ．柔体约束力 C ．铰链约束力 D ．活动铰链反力 E ．固定端约束力 F ．固定端约束力偶矩 G ．正压力2．列平衡方程求解平面任意力系时,坐标轴选在__B__的方向上,使投影方程简便；矩心应选在_FG_点上,使力矩方程简便; A ．与已知力垂直 B ．与未知力垂直 C ．与未知力平行 D ．任意 E ．已知力作用点 F ．未知力作用点 G ．两未知力交点 H ．任意点 3．画出图示各结构中AB 构件的受力图;4．如图所示吊杆中A 、B 、C 均为铰链连接,已知主动力F ＝40kN,AB ＝BC ＝2m,＝30.求两吊杆的受力的大小; 解：受力分析如下图 列力平衡方程：又因为 AB=BC 第2章 常用机构概述1．机构具有确定运动的条件是什么答：当机构的原动件数等于自由度数时,机构具有确定的运动 2．什么是运动副什么是高副什么是低副答：使两个构件直接接触并产生一定相对运动的联接,称为运动副;以点接触或线接触的运动副称为高副,以面接触的运动副称为低副; 3．计算下列机构的自由度,并指出复合铰链、局部自由度和虚约束;1n ＝7,P L ＝10,P H ＝0 2n ＝5,P L ＝7,P H ＝0 C 处为复合铰链 3n ＝7,P L ＝10,P H ＝0 4n ＝7,P L ＝9,P H ＝1E 、E ’有一处为虚约束F 为局部自由度 C 处为复合铰链 第3章 平面连杆机构1．对于铰链四杆机构,当满足杆长之和的条件时,若取_C_为机架,将得到双曲柄机构; A ．最长杆 B ．与最短杆相邻的构件 C ．最短杆 D ．与最短杆相对的构件 2．根据尺寸和机架判断铰链四杆机构的类型;a 双曲柄机构b 曲柄摇杆机构c 双摇杆机构d 双摇杆机构3．在图示铰链四杆机构中,已知,l BC =150mm ,l CD =120mm,l AD =100mm,AD 为机架；若想得到双曲柄机构,求l AB 的最小值; 解：要得到双曲柄机构,因此AD 杆必须为最短杆； 若AB 为最长杆,则AB ≥BC ＝150mm 若BC 为最长杆,由杆长条件得：因此AB l的最小值为130mm4．画出各机构的压力角传动角;箭头标注的构件为原动件;．如下图：第4章 凸轮机构1．凸轮主要由__凸轮___,___推杆__和___机架___三个基本构件组成;2．凸轮机构从动件的形式有__尖顶_从动件,_滚子_从动件和_平底__从动件; 3．按凸轮的形状可分为__盘形_凸轮、_圆柱_凸轮和__曲面__凸轮;4．已知图示凸轮机构的偏心圆盘的半径R ＝25mm ,凸轮轴心到圆盘中心的距离L=15mm ,滚子半径r T =5mm ;试求： 1凸轮的基圆半径R O ＝解：1mmr L R R T15515250=+-=+-=24mm r L R L r R S TT98.10)()(22=----+=2画出图示机构的压力角 3推杆的最大行程H ＝3mm R r R L H T3015515250=-++=-++=4图示位置从动件的位移S= 第5章 其他常用机构1．常用的间歇运动机构有__棘轮机构__,_槽轮机构_和_不完全齿机构_等几种; 2．螺纹的旋向有_左旋__和_右旋_,牙形有_三角形_,_矩形_,_梯形_,和_锯齿形_; 3．螺纹的导程S 与线数n 及螺距P 之间的关系是什么答：导程S ：在同一螺纹线上相邻两螺纹牙之间距离; 线数n ：在同一圆柱面上制造螺纹线的数目; 螺距p ：相邻两螺纹牙平行侧面间的轴向距离;因此np S=机械设计基础课程形成性考核作业二第六章 构件内力分析1．什么是构件的强度什么是构件的刚度强度是构件抵抗破坏的能力,满足强度要求是指在外力作用下构件不发生破坏;刚度是构件抵抗变形的能力,满足刚度要求是指在外力作用下构件的弹性变形量不超过允许的限度; 2．画出图示各杆的轴力图,并计算最大轴力N max ;最大轴力KN N40max= 最大轴力P N3max=3．画出图示圆轴的扭矩图,已知M A =5kN ·m,M B =2kN ·m; 4．画出图示各梁的剪力图和弯矩图,并计算最大maxQ 和maxM;a1解：求支反力25.6=A R kN 75.3=BR kN 由 0=∑Y 得知 支反力计算无误;由几何关系我们得知求出几个重要点的剪力和弯矩值我们就可以画处图像;下面我们开始求在下列几处的剪力值：在A 点左截面,0=Q在A 点右截面,25.6==AR Q kN在C 点左截面,25.6==AR Q kN在C 点右截面,75.3-==BR Q kN在B 点左截面,75.3-==BR Q kN在B 点右截面,0=Q 画出剪力图,如下图：同理我们根据几何关系求处几处弯矩值：在A 点,0=M在D 点,0=M 画出弯矩图,如下图：最大KN Q 25.6max= M KN M ⋅=5.12maxb第7章 构件的强度和刚度1．在作低碳钢的拉伸试验时,整个拉伸过程大致可分为四个阶段,依次为_弹性阶段_,__屈服阶段_,__强化阶段__,_缩径断裂阶段_; 2．通常塑性材料的极限应力取_屈服极限_,脆性材料的极限应力取_强度极限_;3．如图7-35所示变截面杆AC,在A 、B 两处分别受到50kN 和140kN 的力的作用,材料E ＝200GPa;试求：1画出轴力图；2求各段正应力；3求总变形量; 解：12AB 段MPa A F 10010510502311-=⨯⨯-==σ BC 段MPa A F 90101010902322=⨯⨯==σ 3AB 段：mm EA l F l N 5.05001020010001050331111-=⨯⨯⨯⨯-==∆缩短 BC 段mm EA l F l N 45.010001020010001090332222=⨯⨯⨯⨯==∆伸长mm l l l 05.045.05.021-=+-=∆+∆=缩短4．一矩形截面梁,承受载荷F=10KN,材料的许用应力=160MPa,试确定横截面尺寸; 解：求支反力;截面宽b ＝36mm 高h ＝2b ＝72mm5．如图所示的圆形横截面的梁,承受载荷F ＝10kN,M ＝20kN ·m,梁长a ＝2m,材料的许用应力σ＝160MPa,试求： 1梁A 、B 端的约束力；2画出剪力图和弯矩图；3若d ＝70mm,校核梁的强度; 解：1求约束力2画剪力图,弯矩图：3MPa WM 5943270102036max =⨯⨯==πσ＞[]σ所以此梁不安全;机械设计基础课程形成性考核作业三第8章 齿轮传动1．渐开线齿廓形状取决于_C_直径大小;A ．节圆B ．分度圆C ．基圆D ．齿顶圆2．对于标准直齿圆柱齿轮,决定齿廓形状的基本参数是_齿数_,_压力角_,_变位系数_;3．标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的_法面_模数和_法面压力角_都相等,齿轮的_螺旋_角相等、旋向__相反__; 4．采用展成法加工正常齿齿轮时,不发生根切的最少齿数是_17_ 5．一对齿轮啮合时,两齿轮的__ C _始终相切;A ．分度圆B ．基圆C ．节圆D ．齿根圆6．已知一标准渐开线直齿圆柱齿轮,其齿顶圆直径d a1＝77.5mm,齿数z 1＝29;现要求设计一个大齿轮与其相啮合,传动的安装中心距a ＝145mm,试计算这个大齿轮的主要尺寸;分度圆直径d 2、齿顶圆直径d a2、齿根圆直径d f2、基圆直径d b2 解：m ha z da *)2(11+=7．两级平行轴斜齿圆柱齿轮传动如图所示,高速级m n ＝3mm,1＝15°Z 2＝51；低速级m n ＝5mm,Z 3＝17试问： 1低速级斜齿轮旋向如何选择才能使中间轴上两齿轮轴向力的方向相反 低速级斜齿轮旋向为左旋,才能使中间轴上两齿轮轴向力相反 2低速级齿轮取多大螺旋角2才能使中间轴的轴向力相互抵消212322ββtg d T tg d T II II = → 3322211cos 2cos Z m tg Z m tg n n ββββ⨯=⨯≈2β°8．单级闭式直齿圆柱齿轮传动,已知小齿轮材料为45钢,调质处理,大齿轮材料为ZG45,正火处理,已知传递功率P l ＝4kW,n 1＝720r/min,m ＝4mm,z l ＝25,z 2＝73,b 1=84mm,b 2=78mm,双向运转,齿轮在轴上对称布置,中等冲击,电动机驱动;试校核此齿轮传动的强度; 解：小齿选用45号钢,轮调质处理,查表硬度220HBS 大齿轮ZG45 硬度180HBC查表得MPa F 1901lim =δMPa F 1402lim =δ查表得：1.1=H S 4.1=FS计算转矩：由于原动机为电动机,中等冲击,对称布置,故得K=由于是闭式齿轮, 我们先较核齿面接触疲劳强度,我们按标准中心距进行较核： ∴3.4277.221)1(3552231〈=+=MPa a ub u KT Hσ安全 下面,我们再较核齿根弯曲疲劳强度; 查表得： ∴MPa zm b YKT FS F 2.172122111==δ＜100 ＜7.135安全 第9章 蜗杆传动1．为什么将蜗杆分度圆直径d l 规定为蜗杆传动中的标准参数为便于加工蜗轮刀具的标准化,一般将蜗杆的分度圆直径规定为标准值; 2．为什么蜗杆的传动比i 只能表达为i ＝z 2/z 1,却不能以i ＝d 2/d 1来表示 因为蜗轮蜗杆传动的传动比与蜗杆的直径无关;3．图示的各蜗杆传动均以蜗杆为主动件;试标出图中未注明的蜗轮或蜗杆的转向及旋向,并画出蜗杆和蜗轮受力的作用点和三个分力的方向;a ba b第10章作业题1．图示所示轮系,已知Z 1=18、Z 2=20、Z 2'=25、Z 3=25、Z 3'=2、Z 4=40,求该轮系的传动比,并判断蜗轮4的转向;解：i ＝2222518402520''321432=⨯⨯⨯⨯=z z z z z z 转向：逆时针2．在图示轮系中,已知z 1、z 2、z 2'、z 3、z 4、 z 4'、 z 5、 z 5'、z 6; 求传动比i 16;解：'''543216543216z z z z z z z z z z i =3．如图所示的轮系,已知,15,30,15,25,1533221=====''z z z z z 2,3044=='z z 右旋,4,20,6055mm m z z ==='若min /5001r n =,求齿条6线速度v 的大小和方向;解：4．图示行星轮系,已知Z 1 = Z 2’ = 41,Z 2 = Z 3 = 39,试计算传动比 i H1;解：由于轮3为固定轮即03=n ,'1121321113z z z z i n n iH HH-=-== ＝1681160414139391=⨯⨯-机械设计基础课程形成性考核平时作业四第11章 带传动1．带传动产生弹性滑动和打滑的原因是什么对传动各有什么影响由于带是弹性体,带紧边与松边拉力不同,由于带的弹性变形量的变化而引起的带与带轮间的相对滑动;打滑是带传递的圆周力大于带能传递的最大有效圆周力,引起的带在带轮上全面滑动的;弹性滑动将引起：1降低传动效率；2从动轮的圆周速度低于主动轮,造成传动比误差； 3带的磨损；4发热使带温度升高;打滑造成带的磨损加剧,无法传递动力,致使传动失效;2．试分析增速带传动工作时,其最大应力在哪里 带紧边刚绕出小带轮处3．V 带传动n 1=1450r/min,f v =,包角＝150°,预紧力F 0=360N;试问： 1该传动所能传递的最大有效拉力是多少 2若d 1=100mm,其传递的最大转矩为多少3若传动的效率为,弹性滑动忽略不计,从动轮输出功率为多少解：1N ee FF f f 7.1801120max=+-=αα2mm N Fd T .903521007.18021=⨯== 3s m n d v /6.710006011=⨯=π 第12章 联 接1．普通平键的截面尺寸b ×h 按_轴径_选取,长度L 按__轮毂的长度__确定; 2．花键联接的主要类型有_矩形_花键、_渐开线_花键和_三角形_花键;3．为什么多数螺纹联接工作前均要预紧如何控制预紧力螺纹联接的主要防松方法有哪些 预紧的目的是为了增加联接的刚性、紧密性和防松能力; 用测力矩扳手和定力矩扳手 机械防松 摩擦防松 其他防松 第13章 轴1．按轴的受力分类,轴可以分为_心轴__轴、__转轴_和_传动轴_;2．请判断图示四个轴中,哪一个轴的结构有错误,出现的是什么错误,应如何改正; a b c d C 轴承无法拆卸,应将轴肩高度低于轴承内圈 第14章 轴 承1．写出下列轴承代号表示的内容,说明该轴承适用的场合; 7208,32314,6310／P5,7210B,N22222．如图所示,轴的两端用两个角接触球轴承7207C 正装;常温下工作;工作中有中等冲击;转速n ＝1800r/min,两轴承的径向载荷分别是Fr I ＝3400N,Fr II ＝1050N,轴的轴向载荷Fa ＝870N,方向指向轴承2,试确定哪个轴承危险,并计算出危险轴承的寿命;解：N R S 2312340068.068.011=⨯==87023121+=+aF S ＞N 714∴左边轴承被放松,右边轴承被压紧;e R A ===68.03400231211 98.21050312822==R A ＞e 通过查表∴11=x 01=y 44.02=x 19.12=y∴KN A Y R x P 340011111=+=2P 大 ,我们用它计算 查表得 KN C 30500= 5.1=pfξ)(60106h10Pf C f n L pt ==1060h 第15章 联轴器与离合器联轴器与离合器的主要功用和区别是什么答：联轴器和离合器主要都是用来联接两轴并传递扭矩,用联轴器联接的两根轴,只有机器停止运转后,经过拆卸才能分离,而用离合器联接的两根轴在运转过程中能随时根据需要结合或分离;。
江苏开放大学-建筑材料-第二次形成性考核作业(占形考成绩15%)(答案)
江苏开放大学建筑材料第二次形成性考核作业（占形考成绩15%）课程名称：建筑材料作业名称：第二次形成性考核作业（占形考成绩15%）1、两种砂子的细度模数相同，它们的级配也一定相同。
A、"正确"B、"错误"答案：B----------------------------------------------2、用高强度等级水泥配制低强度混凝土时，如果混凝土的强度刚好得到保证，但混凝土的耐久性不易保证。
A、"正确"B、"错误"答案：A----------------------------------------------3、级配好的骨料，其空隙率小，总表面积大。
A、"正确"B、"错误"答案：B----------------------------------------------4、在结构尺寸及施工条件允许下，应尽可能选择较大粒径的粗骨料，这样可节约水泥。
A、"正确"B、"错误"答案：A----------------------------------------------5、混凝土用砂的细度模数越大，则该砂的级配越好。
A、"正确"B、"错误"答案：B----------------------------------------------6、配制混凝土时，选择水泥强度等级为混凝土等级的_____倍为宜。
A、"1.0"B、"2.0"C、"3.0"D、"1.5—2.0"答案：D----------------------------------------------7、含水率为5%的砂子200g，将其烘干至恒重为_____g。
(精华版)国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案
（精华版）国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。
题目2强度是指金属材料在外载荷作用下，抵抗塑性变形和断裂的能力。
题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。
题目4在铁碳合金中，莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。
题目6优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中含碳量是万分之几。
题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。
题目10淬火前，若钢中存在网状渗碳体，应采用正火的方法予以消除，否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
题目13冲压生产的基本工序有分离工序和变形工序两大类。
题目14电焊条由焊芯和药皮两部分组成。
二、是非判断题题目15冲击韧性值随温度的降低而增加。
选择一项：错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
选择一项：对题目17硬度是指金属材料抵抗其他物体压入其表面的能力。
选择一项：错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。
选择一项：对题目19冲击韧性值随温度的降低而减小。
选择一项：对题目20强度越高，塑性变形抗力越大，硬度值也越高。
选择一项：对题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。
选择一项：错题目22冲击韧性值愈大，材料的韧性愈好。
选择一项：对题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。
江苏开放大学机械制图第2次-形成性考核作业答案
江苏开放大学形成性考核作业学号姓名课程代码110034课程名称机械制图评阅教师第 2 次任务共 4 次任务江苏开放大学任务内容：5-1 截交线班级姓名学号1. 分析平面立体的截交线，补全其三面投影。
（1）（2）（3）（4）2. 分析圆柱体截交线，补全其三面投影。
（1）（2）（3）3. 对照立体图，分析截交线，补画其第三投影。
4. 分析圆锥的截交线，补画其第三投影。
5. 分析圆球的截交线，完成其投影。
5-2. 带切口的平面立体1．补全带切口的平面立体的三面投影.2.5-3 相贯线1.求其相贯线2.求其相贯线3. 求其相贯线4. 求其相贯线6-1 补画视图中所缺图线班级姓名学号1．236-2. 组合体的三视图的画法1．尺寸根据立体图的尺寸1：1的量取。
2．尺寸根据立体图尺寸1：1的量取。
3．尺寸根据立体图1：1的量取尺寸。
6- 3. 组合体的尺寸标注1. 标注尺寸，按1：1量取，尺寸数字四舍五入。
2. 标注尺寸，按1：1量取，尺寸数字四舍五入。
6-4 绘制组合体视图1. 根据立体图，补画视图中的漏线。
（1）（2）（3）（4）2. 补画视图中的漏线（1）（2）（3）（4）3.补画第三视图（1）（2）（3）7-1 根据两视图画正等轴班级姓名学号测图1．234.7-2. 根据两视图画斜二轴测图1．2．作答结果：完成日期：2019.11. 3.得分：评阅时间：课程名称：机械制图第 2 次任务评语：评阅教师：。
2023年江苏开放大学机械设计第2次形考作业
2023年江苏开放大学机械设计第2次形考作业1松键连接是依靠上、下工作面传递转矩的。
客观题满分：2分得分：2分A正确B错误正确答案：B学生答案：B老师点评：2使用开口销和止动垫片等元件进行防松属于利用附加摩擦力防松。
客观题满分：2分得分：2分A正确B错误正确答案：B学生答案：B老师点评：3工程实践中螺纹连接多采用自锁性好的三角形粗牙螺纹。
客观题满分：2分得分：2分A正确B错误正确答案：A学生答案：A老师点评：4带传动多用于机械中要求传动平稳、传动比要求不严格、中心距较大的低速级传动。
客观题满分：2分得分：2分A正确B错误正确答案：B学生答案：B老师点评：5V带传动一般是多根带同时工作，因而与平带相比，其优点之一是传动中，某根带疲劳损坏后可以单独更换。
客观题满分：2分得分：2分A正确B错误正确答案：B学生答案：B老师点评：6链传动在一定条件下，链节距越大，承载能力越高，但运动平稳性差，动载荷和噪声越严重。
客观题满分：2分得分：2分A正确B错误正确答案：A学生答案：A老师点评：7渐开线的形状取决于压力角的大小。
客观题满分：2分得分：2分A正确B错误正确答案：B学生答案：B老师点评：8两轴相交成90°时，可采用蜗杆传动。
客观题满分：2分得分：2分A正确B错误正确答案：B学生答案：B老师点评：9用展成法加工齿轮时，只要刀具与被加工齿轮的模数和压力角相同，不管被加工齿轮的齿数是多少，都可以用同一把刀具来加工。
客观题满分：2分得分：2分AB错误正确答案：A学生答案：A老师点评：10两齿轮啮合的中心距偏离标准中心距时，其传动比仍保持不变。
客观题满分：2分得分：2分A正确B错误正确答案：A学生答案：A老师点评：11下列几种螺纹联接中，更适合用于承受冲击、振动和变载荷的是（）。
客观题满分：2分得分：2分A普通粗牙螺纹B普通细牙螺纹C梯形螺纹D矩形螺纹正确答案：B学生答案：B老师点评：12结构简单、承载不大，但要求同时对轴向与周向都固定的联接应采用（）。
2023年春江苏开放大学机械制造技术形考二作业(含实训作业)
2023年春江苏开放大学机械制造技术第二次过程性考核作业（含实训作业）试题列表单选题题型：单选题客观题分值2分难度：一般得分：21平面磨削采用电磁吸盘安装工件，限制了工件的（）个自由度。
A5B3C4D6学生答案：B老师点评：题型：单选题客观题分值2分难度：一般得分：22工件在机床上安装完成就是指（）。
A定位完成B加工完成C定位和夹紧均完成D夹紧完成学生答案：C老师点评：题型：单选题客观题分值2分难度：中等得分：23在加工大型箱体零件的平行孔系时，一般用（）。
A台钻B摇臂钻C立式钻床D卧式镗床学生答案：D老师点评：题型：单选题客观题分值2分难度：中等得分：24拉削加工在拉刀的一次行程中完成粗—半精—精加工。
（）A错误B正确学生答案：B老师点评：题型：单选题客观题分值2分难度：一般得分：25工序集中总是优于工序分散。
A正确B错误学生答案：B老师点评：题型：单选题客观题分值2分难度：中等得分：26不变费用包括（）等。
A操作工人工资B毛坯制造费C通用机床修理费D专用工艺装备折旧费学生答案：D老师点评：题型：单选题客观题分值2分难度：较难得分：27一个工序中，连续钻削加工一个零件上的完全相同的孔属于（）。
A两个工步B三个工步C四个工步D一个工步学生答案：D老师点评：题型：单选题客观题分值2分难度：一般得分：28采用基准重合原则可以（）。
A保证被加工面之间的位置精度B保证被加工面的形状精度C减小误差D可以减小加工余量学生答案：C老师点评：题型：单选题客观题分值2分难度：中等得分：29渗碳处理一般放在（）。
A粗加工阶段之前B半精加工阶段之后，精加工阶段之前C精加工阶段之后D粗加工阶段之后，半精加工阶段之前学生答案：B老师点评：题型：单选题客观题分值2分难度：中等得分：210当刀具中产生了积屑瘤时，会使刀具的（）。
A后角减小B前角增大C后角增大D前角减小学生答案：B老师点评：题型：单选题客观题分值2分难度：中等得分：211建立尺寸链的“最短原则”是要求组成环的数目最少。
机械制造基础形考网考形成性考核-国家开放大学电大本科
电大机械制造基础形成性考核册作业11．常用的工程材料可以用教材第一页的表格表示，请完成工程材料的分类表。
2．人们在描述金属材料力学性能重要指标时，经常使用如下术语，请填写其使用的符号和内涵：（a）强度：（b）塑性：（c）强度：（d）冲击韧性：（e）疲劳强度：3．参照教材图1—2填写材料拉伸曲线中的相应特征值点的符号，并描述相应的含义。
4．一根标准试样的直径为10mm、标距长度为50mm。
拉伸试验时测出试样在26kN时屈服，出现的最大载荷为45 kN。
拉断后的标距长度为58mm，断口处直径为7.75mm。
试计算试样的σ0.2、σb。
5． HR是零件设计中常用的表示材料硬度指标。
请回答下表中表示的有效范围和应用范围：6．参照教材1-7图补充如下Fe-Fe3C相图缺少的内容（标注相应的数据和材料相符号），思考每个线条和线条包容区域内金属相符号的特点7．假定有含碳量为80%的材料从液态逐渐缓慢冷却，请说明其随温度下降的组织变化。
8． AC3和Acm是重要指标线，在这个温度以下会稳定得逞室温组织。
在高温度附近的冷却速度决定了材料的晶粒大小。
因此，为细化晶粒的退火热处理的工艺设计是需要查阅相图的（通常要高出50°C）。
请同学补充完成下面的回答：9．钢的热处理主要包括淬火、退火、回火、调质处理和渗碳。
它们的主要特点是按照热处理温度、冷却速度、热处理目的或用途、工艺过程安排特点考虑的。
请藐视它们的特点：10．请回答.077％碳钢和1.％碳钢的细化晶粒温度。
11．现有40Cr钢制造的机床主轴，心部要求良好的强韧性（200～300HBS），轴颈处要求硬而耐磨（54～58HRC），试问：（1）应进行哪种预处理和最终热处理？（2）热处理后获得什么组织？（3）热处理工序在加工工艺路线中位置如何安排？12．铸铁是制造机器零件毛坯的主要黑色金属材料之一，请说明铸铁的基本特征。
（牌号、石墨形态、铸造性能、成本等）13．为了获得优质的铸件毛坯，在结构工艺性方面需要注意哪些原则？14．按照碳含量将碳钢分为低、中、高碳钢，参考教材中图3-2归纳碳钢的力学性能随含碳量的变化规律。
（精华版）国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案
（精华版）国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。
题目2强度是指金属材料在外载荷作用下，抵抗塑性变形和断裂的能力。
题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。
题目4在铁碳合金中，莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。
题目6优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中含碳量是万分之几。
题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。
淬火前，若钢中存在网状渗碳体，应采用正火的方法予以消除，否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
题目13冲压生产的基本工序有分离工序和变形工序两大类。
题目14电焊条由焊芯和药皮两部分组成。
二、是非判断题题目15冲击韧性值随温度的降低而增加。
选择一项：错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
选择一项：对题目17硬度是指金属材料抵抗其他物体压入其表面的能力。
选择一项：错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。
选择一项：对冲击韧性值随温度的降低而减小。
选择一项：对题目20强度越高，塑性变形抗力越大，硬度值也越高。
选择一项：对题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。
选择一项：错题目22冲击韧性值愈大，材料的韧性愈好。
选择一项：对题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX开放大学
形成性考核作业
学号
姓名
课程代码110036
课程名称机械制造基础（专）评阅教师
第 2 次任务
共 4 次任务
XX开放大学
《机械制造基础》形成性考核作业2
一、选择题（将正确选项填入表格对应题号下，每题2分，共20分）
1、（A ）就是将被测零件表面与粗糙度样板用肉眼或借助放大镜和手摸感触进行比较，从而估计出表面粗糙度。
A.比较法
B.光切法
C.针触法
D.干涉法
2、在切削平面内标注的刀具角度是（D）。
A．前角B．后角C．楔角D．刃倾角
3、车削时的切削热大部分由（C ）传散出去。
A．刀具B．工件C．切屑D．空气
4、麻花钻切削部分的切削刃共有：（B ）。
A．6个B．5个C．4个D．3个
5、有色金属外圆精加工适宜采用（B ）。
A．磨削B．车削C．铣削D．镗削
6、组合夹具尤其适用于（D ）。
A．单件小批生产B．大批量生产C．中小批量生产D．单件小批生产和新产品试制7、夹紧力方向应尽量垂直于主要定位基准面，同时应尽量与( D )方向一致。
A．退刀B．振动C．换刀D．切削
8、在加工大型箱体零件的平行孔系时，一般用（B）。
A．台钻B．卧式镗床C．立式钻床D．摇臂钻
9、钻夹具中采用快换式钻套，主要是因为( B )。
A. 它的精度很高
B. 维修方便
C. 进行钻、扩、铰多工步加工时更换方便
D.摩擦小
10、大批量加工齿轮内孔的键槽常用（C ）。
A．车削B．插削C．拉削D．磨削
二、填空题（每空2分，共40分）
1、基本偏差是用来确定公差带相对于（零线）的位置的。
2、公差等级的选用通常采用类比法，在常用尺寸段内，采用较高精度等级的配合，一般选定孔比轴（低）一级精度。
3、几何要素按结构特征分可以分为：（轮廓要素）和（中心要素）。
4、（形状误差）是被测实际要素的形状对其理想要素的变动量，（位置误差）是关联实际要素对其理想要素的变动量。
5、表面粗糙度评定参数值的选用方法目前多采用（类比法）。
表面粗糙度参数值的选用原则是在满足（功能要求）的前提下，参数的允许值尽量（大），以减小加工困难，降低生产成本。
6、正交平面参考系由（基面Pr ）、（切削平面Ps ）和（正交平面Po ）组成。
7、刀具一次刃磨之后，进行切削，后刀面允许的最大磨损量（VB），称为（磨钝标准）。
8、批量大、精度要求高的花键孔和方孔应用（拉削）方法加工，箱体零件上尺寸位置精度都要求高的孔应用（镗削）方法加工。
9、单件小批量生产中，加工小型工件上的小孔（一般D<13）常在（台钻）（机床）上加工，加工中小型工件上直径较大的孔（一般D<50）常在（立钻）（机床）上加工，加工大中型工件上的孔常在（摇臂钻）（机床）上加工。
10、夹紧装置通常由（动力源装置）、( 中间传力机构)和夹紧元件三部分所组成。
三、判断题（将正确选项填入表格对应题号下，每题2分，共20分）
1、公差通常为正，在个别情况下也可以为负。
2、为了实现互换性，零件的公差规定得越小越好。
3、零件表面越粗糙,取样长度就越小。
4、切断刀割槽时，背吃刀量就是槽宽。
5、高速钢车刀的韧性虽然比硬质合金高，但不能用于高速切削。
6、用中等切削速度切削塑性金属时最容易产生积屑瘤。
7、镗孔主要用于加工箱体类零件上有位置精度要求的孔系。
8、过定位在零件的定位方案中是允许出现的。
9、浮动支承是为了增加工件的刚性和定位稳定性，并不限制工件的自由度。
10、夹紧力的方向应尽可能与切削力、工件重力平行。
四、简答题（共20分）
1、什么叫配合？配合有几种类型？（10分）
答：基本尺寸相同，相互结合的孔和轴公差带之间的关系叫配合；
配合分为三种类型：间隙配合、过盈配合、过渡配合
2、简述切削用量三要素的含义，并定性说明选择切削用量的一般原则。
（10分）
答：切削用量三要素指的是切削速度，进给量和背吃刀量。
其中切削速度指的是切削刃上选定点相对于工件主运动的瞬时速度。
进给量指的是刀具在进给运动方向上相对于工件的位移量。
背吃刀量指的是通过切削刃上的选定点并垂直于该点主运动方向的切削层尺寸平面中，垂直进给方向的切削层尺寸。
综合考虑切削用量对切削加工的影响，选用切削用量的一般原则为优先选择大的背吃刀量，其次是进给量，然后是切削速度。
