激光陀螺仪的原理与应用
2024年激光陀螺仪市场前景分析
2024年激光陀螺仪市场前景分析引言激光陀螺仪作为一种常见的惯性传感器，在航空航天、导航、自动驾驶等领域起到了重要作用。
本文将对激光陀螺仪市场前景进行分析，探讨其发展趋势和市场潜力。
1. 激光陀螺仪的基本原理激光陀螺仪基于所谓的光纤干涉原理，通过测量由旋转物体引起的光纤路径长度的变化来感知角速度。
其基本原理是将激光束分成两束，分别通过两个光纤回路，并在检测器处重新合并。
当传感器发生转动时，由于康普顿效应导致光路的长度发生变化，从而产生了干涉现象。
通过测量干涉光强的变化，可以计算出角速度。
2. 激光陀螺仪市场现状目前，激光陀螺仪已经广泛应用于航空航天、导航和自动驾驶等领域。
航空航天领域的需求推动了激光陀螺仪的发展，例如姿态控制、导航定位和导弹制导等，都对高精度和高稳定性的激光陀螺仪有着很高的要求。
同时，随着自动驾驶技术的快速发展，激光陀螺仪在车载惯导系统中的应用也在不断增加。
3. 激光陀螺仪市场发展趋势3.1 技术进步驱动市场增长随着激光技术的不断发展和创新，激光陀螺仪的性能得到了显著提升。
新型的激光陀螺仪采用了更先进的光纤干涉技术和信号处理算法，具备更高的测量精度和更低的噪声水平。
这种技术进步将进一步扩大激光陀螺仪的应用范围，推动市场增长。
3.2 自动驾驶需求推动市场增长随着自动驾驶技术的普及和应用场景的增加，对于高精度惯性传感器的需求也在不断增加。
激光陀螺仪作为自动驾驶系统中必不可少的组成部分，将在这一领域发挥重要作用。
预计随着自动驾驶技术的推广，激光陀螺仪市场将迎来更多的机遇。
3.3 新兴市场的爆发增长除了航空航天和自动驾驶领域，激光陀螺仪在其他新兴市场也有较大的应用潜力。
例如虚拟现实和增强现实领域的发展，对于高精度的姿态跟踪需求很高，激光陀螺仪可以提供准确的角度测量数据。
因此，在这些新兴市场的不断扩大，将为激光陀螺仪市场带来新的增长机会。
4. 激光陀螺仪市场的挑战和问题虽然激光陀螺仪市场前景广阔，但也面临一些挑战和问题。

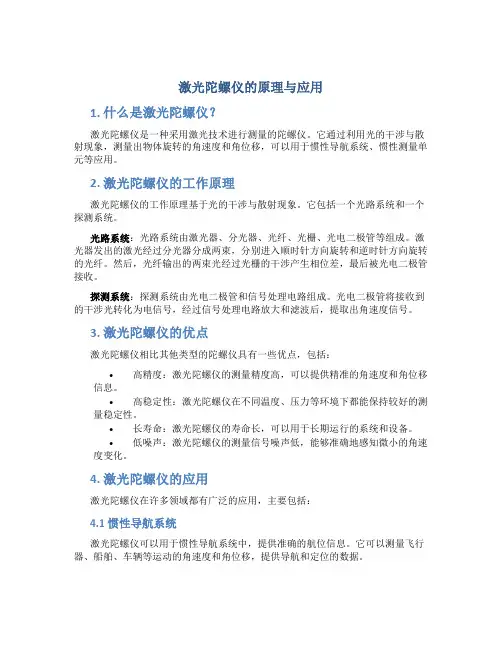

激光陀螺仪的原理与应用
激光陀螺仪的原理与应用1. 什么是激光陀螺仪？激光陀螺仪是一种采用激光技术进行测量的陀螺仪。
它通过利用光的干涉与散射现象，测量出物体旋转的角速度和角位移，可以用于惯性导航系统、惯性测量单元等应用。
2. 激光陀螺仪的工作原理激光陀螺仪的工作原理基于光的干涉与散射现象。
它包括一个光路系统和一个探测系统。
光路系统：光路系统由激光器、分光器、光纤、光栅、光电二极管等组成。
激光器发出的激光经过分光器分成两束，分别进入顺时针方向旋转和逆时针方向旋转的光纤。
然后，光纤输出的两束光经过光栅的干涉产生相位差，最后被光电二极管接收。
探测系统：探测系统由光电二极管和信号处理电路组成。
光电二极管将接收到的干涉光转化为电信号，经过信号处理电路放大和滤波后，提取出角速度信号。
3. 激光陀螺仪的优点激光陀螺仪相比其他类型的陀螺仪具有一些优点，包括：•高精度：激光陀螺仪的测量精度高，可以提供精准的角速度和角位移信息。
•高稳定性：激光陀螺仪在不同温度、压力等环境下都能保持较好的测量稳定性。
•长寿命：激光陀螺仪的寿命长，可以用于长期运行的系统和设备。
•低噪声：激光陀螺仪的测量信号噪声低，能够准确地感知微小的角速度变化。
4. 激光陀螺仪的应用激光陀螺仪在许多领域都有广泛的应用，主要包括：4.1 惯性导航系统激光陀螺仪可以用于惯性导航系统中，提供准确的航位信息。
它可以测量飞行器、船舶、车辆等运动的角速度和角位移，提供导航和定位的数据。
4.2 惯性测量单元激光陀螺仪可以用于惯性测量单元中，测量对象的姿态和运动状态。
它可以应用在无人机、机器人、汽车等设备中，提供姿态稳定和运动控制所需的测量数据。
4.3 光电稳定平台激光陀螺仪可以用于光电稳定平台中，平衡和稳定光学器件的姿态。
它可以消除振动和扰动对光学系统造成的影响，提高光学系统的稳定性和精度。
4.4 惯性测绘仪激光陀螺仪可以用于惯性测绘仪中，绘制地球表面的地貌和地理特征。
它可以测量飞机、船舶等载具的角速度和角位移，提供制图所需的测量数据。
激光陀螺原理
90年代，根据先进巡航导弹和战术飞机导航的要求，美国进行了激光陀螺捷联性能的研究（ SPS）。麦
克唐纳·道格拉斯公司被选为 SPS的主承包商，其次还有霍尼威尔、利顿、洛克威尔、辛格·基尔福特等公
司参加。
国外激光陀螺仪的研制单位很多，其中，美国和法国研制的水平较高，此外还有俄罗斯、德国等国家。
统理想的主要部件，用于对所设想的物体精确定位。石英挠性摆式加速度计是由熔融石英制
成的敏感元件，挠性摆式结构装有一个反馈放大器和一个温度传感器，用于测量沿载体一个
轴的线加速度。
光纤陀螺三轴惯测组合由三个光纤陀螺仪和三个石英挠性摆式加速度计组成，可以实时
地输出载体的角速度、线加速度、线速度等数据，具有对准、导航和航向姿态参考基准等多
化。
3. 激光陀螺仪的闭锁阈值
闭锁阈值将影响到激光陀螺仪标度因数的线性度和稳定度。闭锁阈值取决于谐振光路中的损耗，主要是
反射镜的损耗。
[国外概况]
美国斯佩里公司于 1963年首先次做出了激光陀螺仪的实验装置。1966年美国霍尼威尔公司开始使用
石英作腔体，并研究出交变机械抖动偏频法，使这项技术有了使用的可能。 1972年，霍尼威尔公司研制出
激光陀螺仪花费了很长时间和大量投资解决了闭锁问题，直到 80年代初才研制出飞机导航级仪表，此后就
迅速应用于飞机和直升机，取代了动力调谐陀螺和积分机械陀螺仪。目前已广泛用于导航、雷达和制导等
领域。
方位测向器，称之为激光陀螺仪。
激光陀螺仪的原理是利用光程差来测量旋转角速度（ Sagnac效应）。在闭合光路中，由同一光源发出的
沿顺时针方向和反时针方向传输的两束光和光干涉，利用检测相位差或干涉条纹的变化，就可以测出闭合

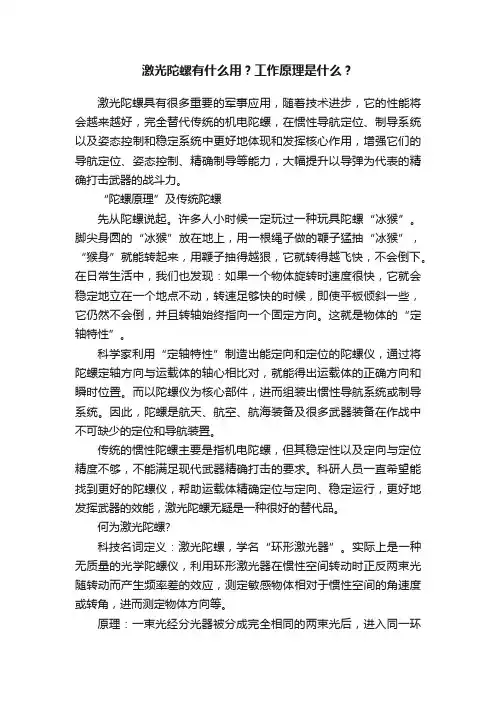

激光陀螺有什么用？工作原理是什么？
激光陀螺有什么用？工作原理是什么？激光陀螺具有很多重要的军事应用，随着技术进步，它的性能将会越来越好，完全替代传统的机电陀螺，在惯性导航定位、制导系统以及姿态控制和稳定系统中更好地体现和发挥核心作用，增强它们的导航定位、姿态控制、精确制导等能力，大幅提升以导弹为代表的精确打击武器的战斗力。
“陀螺原理”及传统陀螺先从陀螺说起。
许多人小时候一定玩过一种玩具陀螺“冰猴”。
脚尖身圆的“冰猴”放在地上，用一根绳子做的鞭子猛抽“冰猴”，“猴身”就能转起来，用鞭子抽得越狠，它就转得越飞快，不会倒下。
在日常生活中，我们也发现：如果一个物体旋转时速度很快，它就会稳定地立在一个地点不动，转速足够快的时候，即使平板倾斜一些，它仍然不会倒，并且转轴始终指向一个固定方向。
这就是物体的“定轴特性”。
科学家利用“定轴特性”制造出能定向和定位的陀螺仪，通过将陀螺定轴方向与运载体的轴心相比对，就能得出运载体的正确方向和瞬时位置。
而以陀螺仪为核心部件，进而组装出惯性导航系统或制导系统。
因此，陀螺是航天、航空、航海装备及很多武器装备在作战中不可缺少的定位和导航装置。
传统的惯性陀螺主要是指机电陀螺，但其稳定性以及定向与定位精度不够，不能满足现代武器精确打击的要求。
科研人员一直希望能找到更好的陀螺仪，帮助运载体精确定位与定向、稳定运行，更好地发挥武器的效能，激光陀螺无疑是一种很好的替代品。
何为激光陀螺?科技名词定义：激光陀螺，学名“环形激光器”。
实际上是一种无质量的光学陀螺仪，利用环形激光器在惯性空间转动时正反两束光随转动而产生频率差的效应，测定敏感物体相对于惯性空间的角速度或转角，进而测定物体方向等。
原理：一束光经分光器被分成完全相同的两束光后，进入同一环形光回路，分别沿顺时针方向和逆时针方向相向传播。
如果让光回路绕垂直于自身的轴旋转起来，这两束光之间会产生相位差，利用光的干涉性能测出相位差，进而得出光回路旋转的角速度。
如果光回路被制成一个环形激光器，其中传播的光就是方向性好、聚束性强、相干性优的激光，因此就形成了一个能通过敏感角速度来测定方向与姿态并具有快速寻北与稳定作用的激光陀螺。

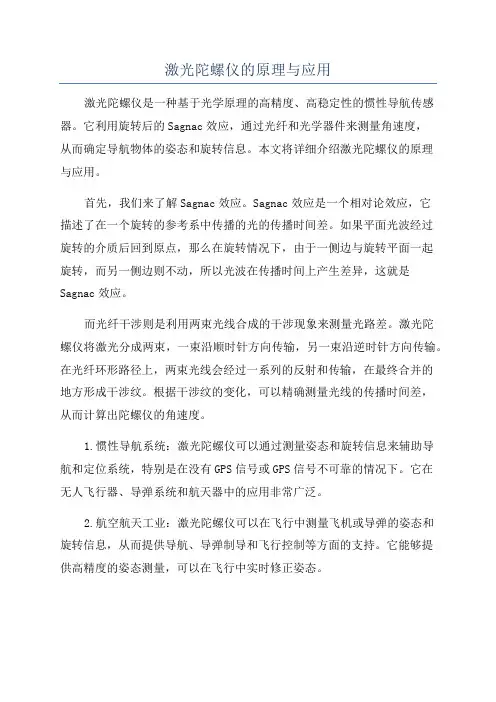

激光陀螺仪的原理与应用
激光陀螺仪的原理与应用激光陀螺仪是一种基于光学原理的高精度、高稳定性的惯性导航传感器。
它利用旋转后的Sagnac效应，通过光纤和光学器件来测量角速度，从而确定导航物体的姿态和旋转信息。
本文将详细介绍激光陀螺仪的原理与应用。
首先，我们来了解Sagnac效应。
Sagnac效应是一个相对论效应，它描述了在一个旋转的参考系中传播的光的传播时间差。
如果平面光波经过旋转的介质后回到原点，那么在旋转情况下，由于一侧边与旋转平面一起旋转，而另一侧边则不动，所以光波在传播时间上产生差异，这就是Sagnac效应。
而光纤干涉则是利用两束光线合成的干涉现象来测量光路差。
激光陀螺仪将激光分成两束，一束沿顺时针方向传输，另一束沿逆时针方向传输。
在光纤环形路径上，两束光线会经过一系列的反射和传输，在最终合并的地方形成干涉纹。
根据干涉纹的变化，可以精确测量光线的传播时间差，从而计算出陀螺仪的角速度。
1.惯性导航系统：激光陀螺仪可以通过测量姿态和旋转信息来辅助导航和定位系统，特别是在没有GPS信号或GPS信号不可靠的情况下。
它在无人飞行器、导弹系统和航天器中的应用非常广泛。
2.航空航天工业：激光陀螺仪可以在飞行中测量飞机或导弹的姿态和旋转信息，从而提供导航、导弹制导和飞行控制等方面的支持。
它能够提供高精度的姿态测量，可以在飞行中实时修正姿态。
3.地震勘探：激光陀螺仪可以通过测量地表的旋转信息，来检测和测量地震的发生和水平。
它在地震预警系统中起到重要作用，提供准确的地震数据，以便及时采取适当的措施。
4.船舶导航：激光陀螺仪可以用于大型船舶的导航和航海系统中，通过测量船舶的姿态和角速度来提供精确的导航信息。
船舶在恶劣的水域或海况下，激光陀螺仪可以提供高精度的姿态稳定性，提高船只的驾驶稳定性和安全性。
5.建筑工程：激光陀螺仪可以用于高楼建筑的倾斜角测量，通过精确的测量角度来保证建筑物的垂直度和稳定性。
在大型桥梁和高速公路工程中，激光陀螺仪还可以用于测量和监测桥梁的倾斜度和变形。

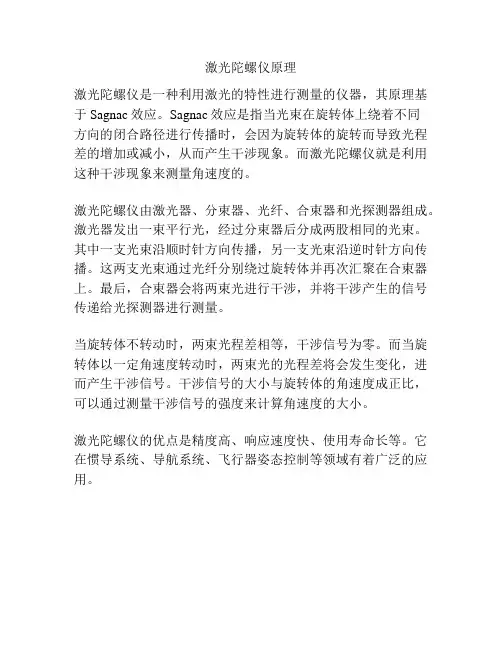

激光陀螺仪原理
激光陀螺仪原理
激光陀螺仪是一种利用激光的特性进行测量的仪器，其原理基于Sagnac效应。
Sagnac效应是指当光束在旋转体上绕着不同
方向的闭合路径进行传播时，会因为旋转体的旋转而导致光程差的增加或减小，从而产生干涉现象。
而激光陀螺仪就是利用这种干涉现象来测量角速度的。
激光陀螺仪由激光器、分束器、光纤、合束器和光探测器组成。
激光器发出一束平行光，经过分束器后分成两股相同的光束。
其中一支光束沿顺时针方向传播，另一支光束沿逆时针方向传播。
这两支光束通过光纤分别绕过旋转体并再次汇聚在合束器上。
最后，合束器会将两束光进行干涉，并将干涉产生的信号传递给光探测器进行测量。
当旋转体不转动时，两束光程差相等，干涉信号为零。
而当旋转体以一定角速度转动时，两束光的光程差将会发生变化，进而产生干涉信号。
干涉信号的大小与旋转体的角速度成正比，可以通过测量干涉信号的强度来计算角速度的大小。
激光陀螺仪的优点是精度高、响应速度快、使用寿命长等。
它在惯导系统、导航系统、飞行器姿态控制等领域有着广泛的应用。
激光陀螺仪原理
激光陀螺仪原理
激光陀螺仪原理是利用激光的干涉原理来测量物体的旋转角速度的一种仪器。
该原理基于受到科里奥利力的影响，当物体发生旋转时，激光束经过旋转后的路径差会引起干涉条纹的移动，通过测量移动的干涉条纹数来计算物体的旋转角速度。
激光陀螺仪通常由一个光源和两个相邻的光探测器构成。
光源通过分束器分成两束相干的平行激光束，分别由光路1和光路
2进入陀螺仪中。
光路1和光路2在陀螺仪的内部分别沿着两
个正交的轴进行封闭环形路径传播。
当陀螺仪处于静止状态时，两束激光束的光程差为零，干涉条纹处于静止状态。
但当陀螺仪受到旋转时，光程差会发生变化，引起干涉条纹的移动。
应用干涉仪的原理，可以通过光探测器对干涉条纹的移动进行测量，并将移动的干涉条纹数转化为角速度。
激光陀螺仪的精度取决于干涉条纹的移动量的精确测量。
通常使用光电探测器来检测干涉条纹的移动，并将其转化为电信号。
这些电信号经过放大和处理后，传送到计算机或显示器上进行处理和显示。
激光陀螺仪具有很高的精度和稳定性，可以应用于惯性导航、航天器姿态控制、地震测量等领域。
它相比于其他类型的陀螺仪具有较小的尺寸和重量，同时也不会因为其结构的机械磨损而导致性能的下降，因此在一些高精度和长寿命要求的应用中得到了广泛的应用。
激光陀螺仪计算公式
激光陀螺仪计算公式激光陀螺仪是一种利用激光技术来测量旋转角速度的仪器。
它的工作原理是利用激光在旋转的光学器件上发生相移来测量旋转速度，因此可以用来测量飞行器、船舶、车辆等的姿态和角速度。
激光陀螺仪的计算公式是其工作原理的数学表达，下面我们将详细介绍激光陀螺仪的计算公式及其应用。
激光陀螺仪的计算公式主要包括两个方面，旋转速度的测量和姿态的计算。
旋转速度的测量是通过测量激光在光学器件上的相移来实现的，而姿态的计算则是通过对旋转速度的积分来得到的。
下面我们将分别介绍这两个方面的计算公式。
首先是旋转速度的测量。
激光陀螺仪利用激光在旋转的光学器件上发生相移来测量旋转速度，其基本原理是利用Sagnac效应。
Sagnac效应是指当激光沿着一个封闭的环路传播时，如果环路发生了旋转，那么激光的传播时间将会发生变化，从而导致激光的相位发生变化。
根据Sagnac效应，可以得到激光在旋转的光学器件上的相移与旋转速度之间的关系，其计算公式为：Δφ = 4πAω/λ。
其中，Δφ是激光在旋转的光学器件上的相移，A是光学器件的面积，ω是旋转速度，λ是激光的波长。
通过测量激光在光学器件上的相移，就可以计算出旋转速度。
接下来是姿态的计算。
姿态是指飞行器、船舶、车辆等在空间中的方向和位置，通常用欧拉角来表示。
激光陀螺仪可以通过对旋转速度的积分来计算姿态，其计算公式为：θ(t) = θ(0) + ∫ω(t)dt。
其中，θ(t)是姿态角，θ(0)是初始姿态角，ω(t)是旋转速度。
通过对旋转速度的积分，就可以得到姿态角随时间的变化。
激光陀螺仪的计算公式在实际应用中具有重要的意义。
首先，它可以用来测量飞行器、船舶、车辆等的姿态和角速度，从而为导航和控制提供重要的信息。
其次，它可以用来进行姿态控制，例如飞行器、船舶、车辆等可以根据激光陀螺仪测得的姿态信息来进行自动控制，从而提高运行的精度和稳定性。
此外，激光陀螺仪还可以用来进行地质勘探、地震监测等领域的测量和控制。
激光陀螺仪 惯性器件
激光陀螺仪
一、激光陀螺仪的结构和工作原理
激光陀螺仪的原理是利用光程差来 测量旋转角速度（ Sagnac 效应）。 在闭合光路中，由同一光源发出的 沿顺时针方向和反时针方向传输的 两束光和光干涉，利用检测相位差 或干涉条纹的变化，就可以测出闭 合光路旋转角速度。激光陀螺仪的 基本元件是环形激光器，环形激光 器由三角形或正方形的石英制成的 闭合光路组成，内有一个或几个装 有混合气体（氦氖气体）的管子， 两个不透明的反射镜和一个半透明 镜。用高频电源或直流电源激发混 合气体，产生单色激光。
激光陀螺仪
五、激光陀螺仪的影响
作为飞行器惯导系统核心的惯性器件，在国防 科学技术和国民经济的许多领域中占有十分重要的 地位。激光陀螺仪花费了很长时间和大量投资解决 了闭锁问题，直到80 年代初才研制出飞机导航级仪 表，此后就迅速应用于飞机和直升机，取代了动力 调谐陀螺和积分机械陀螺仪。已广泛用于导航、雷 达和制导等领域。
谢谢观看！
激光陀螺仪
一、激光陀螺仪的结构和工作原理
萨格纳克效应概述
1913年萨格纳克发明了一 种可以旋转的环形干涉仪。将同 一光源发出的一束光分解为两束， 让它们在同一个环路内沿相反方 向循行一周后会合，然后在屏幕 上产生干涉，当在环路平面内有 旋转角速度时，屏幕上的干涉条 纹将会发生移动，这就是萨格纳 克效应。
激光陀螺仪
三、激光陀螺仪需要突破的主要技术原理
3、自锁效应
解决方法：
机械抖动偏频技术
通过抖动激光使得激光陀螺仪绕 输入轴处于较高频率 （10~50Hz）的角振动状态，则能有效克服自锁效应。
激光陀螺仪
四、激光陀螺仪的用途
陀螺仪通常装置在除了要定出东西南北方向，还要 能判断上方跟下方的交通工具或载具上，像是飞机、飞 船、飞弹、人造卫星、潜艇等等。它是航空、航海及太 空导航系统中判断方位的主要依据。这是因为在高速旋 转下，陀螺仪的转轴稳定的指向固定方向，将此方向与 飞行器的轴心比对后，就可以精确得到飞机的正确方向。 罗盘不能取代陀螺仪，因为罗盘只能确定平面的方向。 另一方面，陀螺仪也比传统罗盘方便，因为传统罗盘是 利用地球磁场定向，所以会受到矿物分布干扰，例如受 到飞机的机身或船身含铁物质的影响；另一方面，在两 极也会因为地理北极跟地磁北极的不同而出现很大偏差， 所以航空、航海都已经以陀螺仪以及卫星导航系统作为 定向的主要仪器。
激光陀螺测速原理
激光陀螺测速原理激光陀螺测速原理1. 引言•激光陀螺是一种利用光学原理来测量角速度的仪器，广泛应用于导航、定位和惯性导航系统等领域。
2. 原理概述•通过测量光在光纤中传播的路径差，激光陀螺可以计算出物体的角速度。
3. 光纤传感器•激光陀螺主要依靠光纤传感器来实现测速的功能。
•光纤传感器是由一束激光光源、一根光纤和一个光探测器组成。
4. 光路差测量•光纤传感器中的光源发出一束激光，经过光纤传播到达光探测器。
•当陀螺仪旋转时，光经过光纤的传播路径会发生微小的路径变化。
•光探测器可以测量出光传播的路径差，通过这个路径差可以计算出物体的角速度。
5. Sagnac效应•激光陀螺测速原理基于Sagnac效应。
•Sagnac效应是指当激光光束在旋转体（如陀螺仪）中传播时，由于旋转体的旋转，光在传播路径上经历的光程差会发生变化。
•这种光程差变化会引起干涉现象，通过干涉现象的变化可以计算出物体的角速度。
6. 光学干涉•光纤传感器中的光纤是为了增加光程差的变化而设置的。
•光在光纤中的传播速度比在空气中的传播速度要慢，这就导致了光纤传感器中光程差会随着旋转体的旋转而发生变化。
•在光探测器中，光的干涉变化会被转化为电信号，并经过计算和处理得到物体的角速度。
7. 优点和应用•激光陀螺测速原理具有精度高、响应速度快、抗干扰能力强等优点。
•激光陀螺广泛应用于导航、惯性导航系统、航天器、飞行器等需要测量角速度的领域。
结论•激光陀螺测速原理通过光纤传感器和Sagnac效应实现了测量物体角速度的功能。
•这种技术具有广泛的应用前景，并在多个领域发挥着重要的作用。
激光陀螺测速原理1. 引言•激光陀螺是一种利用光学原理来测量角速度的仪器，广泛应用于导航、定位和惯性导航系统等领域。
2. 原理概述•通过测量光在光纤中传播的路径差，激光陀螺可以计算出物体的角速度。
3. 光纤传感器•激光陀螺主要依靠光纤传感器来实现测速的功能。
•光纤传感器是由一束激光光源、一根光纤和一个光探测器组成。
