低应变反射波法桩身完整性检测浅解摘要:灌注桩桩身缺陷性状比较复杂,受成孔质量和混凝土浇注工艺影响较大,难以判别引起缺陷的原因,同时受桩径的影响、特别是大直径桩,在同一桩身截面上缺陷分布上存在不均匀性,因此,应根据桩径的大小合理布置检测点,并收集成孔、混凝土灌注记录、地层资料,对存在的缺陷进行综合判断,必要时,采用钻孔取芯或其他合适的方法进行验证。

关键词:灌注桩;低应变反射波法;桩身缺陷;检测点数量;验证;准确性和可靠性1前言随着城市化发展进程加快,土地的使用越来越受到限制,建筑物变的越来越密集、并且寻求向空中和地下拓展,钻孔灌注桩因成桩相对容易,成桩过程中基本不产生挤土效应,振动小,抗拔效果好,只要控制好成孔过程中泥浆收集、排放问题,对周边建筑物及环境的影响相对较小,适合在相对密集的建筑群以及对沉降控制严格的建筑物周围施工,因此,在高层建筑和地下建筑的基础中得到广泛应用。

由于成孔质量受机具、成孔工艺和地层等各种因素的影响,灌注桩桩径会发生变化,并存在蜂窝、空洞、夹泥、离析等缺陷,影响成桩的质量。

低应变反射波法能方便快捷检测桩身完整性。

2低应变反射波法桩身完整性检测原理根据一维弹性波在基桩内传播理论【1】,用手锤或力锤、力棒敲击桩顶,由此在桩顶产生的应力波沿桩身以波速C向下传播,应力波在沿桩身传播过程中,当遇到桩身阻抗Z发生变化的界面(如扩颈、缩颈、混凝土离析、裂缝、断裂等变化界面时,一部分应力波产生反射向上传播,另一部分应力波产生透射向下传播至桩端,在桩端处又产生反射。

由安装在桩顶的加速度或速度传感器,接收反射波信号,并由测桩仪进行信号放大等处理后,得到加速度时程曲线。

从曲线形态特征可以判断阻抗变化位置或校核桩长,根据反射波的时域特性和幅频特性分析结果,根据上海市工程建设规范《建筑地基与基桩检测技术规程》表10.4.2所列特征综合分析,定性分析桩身完整性。

混凝土的速度C及桩身缺陷的深度L可按下列公式计算:C=2L/ΔT根据上海市工程建设规范《建筑地基与基桩检测技术规程》第10.4.条第2款规定,应选取本工程同一条件下部少于5根的有代表性的完整桩的纵波波速值,计算桩身纵波的平均波速值C m。

桩基小应变检测报告

桩基小应变检测报告

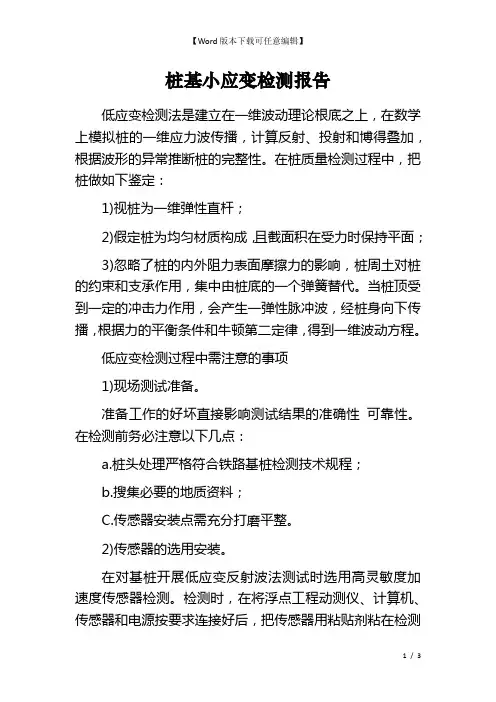

桩基小应变检测报告低应变检测法是建立在一维波动理论根底之上,在数学上模拟桩的一维应力波传播,计算反射、投射和博得叠加,根据波形的异常推断桩的完整性。

在桩质量检测过程中,把桩做如下鉴定:1)视桩为一维弹性直杆;2)假定桩为均匀材质构成,且截面积在受力时保持平面;3)忽略了桩的内外阻力表面摩擦力的影响,桩周土对桩的约束和支承作用,集中由桩底的一个弹簧替代。

当桩顶受到一定的冲击力作用,会产生一弹性脉冲波,经桩身向下传播,根据力的平衡条件和牛顿第二定律,得到一维波动方程。

低应变检测过程中需注意的事项1)现场测试准备。

准备工作的好坏直接影响测试结果的准确性可靠性。

在检测前务必注意以下几点:a.桩头处理严格符合铁路基桩检测技术规程;b.搜集必要的地质资料;C.传感器安装点需充分打磨平整。

2)传感器的选用安装。

在对基桩开展低应变反射波法测试时选用高灵敏度加速度传感器检测。

检测时,在将浮点工程动测仪、计算机、传感器和电源按要求连接好后,把传感器用粘贴剂粘在检测桩桩顶轴心平面处,传感器应尽可能平行于桩身轴线,位置一般在钢筋笼之内远离力棒的敲击点,传感器与桩头一定要粘贴牢固,因为不同的粘结方式对实测波形影响很大,安装不牢会使波形失真,给波形分析带来困难甚至造成误判,所以传感器与桩头应绝缘、密贴,不得有气泡。

根据实测经验认为,在桩头平整的条件下,采用橡皮泥安装传感器可获得理想的桩身完整性实测曲线。

3)激振方式的选择。

在实际检测中,要根据不同条件,采用不同的激振方式,合理调整激振,能量要适中,以取得满意的测试效果,敲击时要垂直于桩顶,防止连击。

检测结果及分析检测结果的分析也是检测过程中至关重要的一个环节,它对检测人员要求很高。

需要有扎实的理论知识和丰富的现场经验。

分析时一些方面需特别注意:1)当基桩在施工过程中浅部有特别明显的“大头”现象时,其波的传播即不满足该行波理论,或波在界面处能量反射太过强烈,致使透射能量衰弱,或该处形成了“面波”反射,即曲线不能真实的反映基桩的下部情况,需要对大头开展凿挖后重新检测;2)要特别留意扩径的奇数次反射与入射波反相位,偶数次反射与入射波同相位的特征,以免造成误判——将扩径的偶数次反射当作缺陷判定;3)要注意低应变检测结果的多解性,注意与施工情况、地层情况等结合开展判定。
