数控机床装夹方式分析
装夹与找正
数控加工操作基础篇（一）装夹与找正目的：1.掌握夹具的分类、组成和作用，了解各典型夹具的结构和功能。
2.掌握六点定位原理与常见定位方式与元件，了解基准的概念及基准的使用。
3.一：装夹的定义装夹是工件在开始加工前，首先必须使工件在机床上或夹具中占有某一正确位置，这个过程称为定位。
为了使定好位的工件不至于在切削力的作用下发生位移，使其在加工过程中始终保持正确的位置，还需将工件压紧夹牢，这个过程称为夹紧。
定位和夹紧的整个过程合起来称为装夹。
二：基准1.基准的概念及其分类基准是零件上用以确定其它点、线、面位置所依据的那些点、线、面。
基准根据功用不同，它可以分为设计基准和工艺基准两大类。
（1）设计基准设计基准是在零件图上所采用的基准，它是标注设计尺寸的起点，如图3-12中的A面是B 面和C面长度尺寸的设计基准；D面为E面和F面长度尺寸的设计基准，又是两孔水平方向的设计基准。
图3-12 设计基准（2）工艺基准工艺基准是在工艺过程中所使用的基准。
工艺过程是一个复杂的过程，按用途不同工艺基准又可分为工序基准、定位基准、测量基准和装配基准。
①工序基准在工序图上，用来标定本工序被加工面尺寸和位置所采用的基准，称为工序基准。
所标定的被加工表面位置的尺寸，称为工序尺寸。
如图3-13所示，通孔为加工表面，要求其中心线与A面垂直，并与B面及C面保持距离L1、L2，因此表面A、表面B和表面C均为本工序的工序基准。
②定位基准定位时据以确定工件在夹具中位置的点、线、面称为定位基准。
这些作为定位基准的点、线、面既可以是工件与定位元件实际接触的3-14所示，零件的内孔套在心轴上加工￠40h6外圆时，内孔轴线即为定位基准。
③测量基准测量已加工表面尺寸及位置的基准，称为测量基准。
图3-14所示的零件，当以内孔为基准（套在检验心轴上）去检验Φ40h6外圆的径向圆跳动和端面B的端面圆跳动时，内孔轴线即测量基准。
④装配基准装配时用以确定零件在机器中位置的基准。
工件在数控机床上的装夹
工件在数控机床上的装夹工件在数控机床上的装夹是数控加工过程中不可或缺的环节之一，它直接影响到工件的加工质量和效率。
因此，正确的装夹方式和技巧对于完成高质量高效率的数控加工至关重要。
本文将针对数控机床上的工件装夹进行详细介绍，帮助读者更好地掌握这一技术。
一、装夹方式数控机床上常用的装夹方式有机械装夹和液压装夹两种，下面分别进行介绍。
1. 机械装夹机械装夹是指利用机械力对工件进行夹紧固定的一种方式。
机械装夹具有夹紧力大、稳定性好等特点，通常应用于对形状规则的工件进行夹紧。
机械装夹一般有以下几种方式：（1）手动卡盘：手动卡盘是一种常见的机械装夹方式，它主要通过手轮或卡钩的旋转来完成夹紧作业。
手动卡盘操作简单、价格便宜且稳定性好，但是需要人工操作，效率有限。
（2）气动/液压卡盘：气动/液压卡盘是一种可靠性高的机械装夹方式，通常需要配合气源或液压系统来使用，以实现自动夹紧的目的。
这种装夹方式适用于大批量生产，效率高，但是价格较高。
（3）机械手爪：机械手爪主要适用于形状比较规则的小型工件夹紧，比如钢板和管材等。
机械手爪能够快速夹紧，并且夹紧力度可调整，但只适用于小型工件。
2. 液压装夹液压装夹是指利用液压系统对工件进行夹紧，通过施加压力来保证夹紧力的一种装夹方式。
相对于机械装夹，液压装夹具有夹紧力精度高、可以调节夹紧力、适用于各种形状异型工件等优势。
液压装夹一般分为以下几种装夹方式：（1）单缸式液压装夹：单缸式液压装夹是一种常见的液压夹紧方式，它通过液压缸带动夹具来夹紧工件。
这种装夹方式的优点是简单易用，通用性好，缺点是夹紧力度不够稳定。
（2）双缸式液压装夹：双缸式液压装夹通过双缸的设计，可以提供更高的夹紧力度稳定性，同时也可以根据工件形状的不同来选择不同的夹紧方式。
（3）多点液压夹紧：多点液压夹紧一般适用于大型异型工件的情况。
它通过多个夹紧点来同时对工件进行夹紧，以实现夹紧力度均衡，保证工件的安全稳定。
二、装夹技巧除了正确地选择适当的装夹方式外，装夹技巧也对工件的加工质量和效率有着极大的影响。
数控工艺第五章第二节数控车削加工件的装夹及对刀
( 2 ) 尺寸标注方法分析 零件图上尺寸标注方法应适应数控车床加工的特点，应以同 一基准标注尺寸或直接给出坐标尺寸。这种标注方法既便于编程，
又有利于设计基准、工艺基准、测量基准和编程原点的统一。
( 3 ) 精度及技术要求分析 对被加工零件的精度及技术要求进行分析是零件工艺性分析
的重要内容，只有在分析零件尺寸精度和表面粗糙度的基础上，
一般来说，编程原点的确定原则为： ( l ) 将编程原点选在设计基准上并以设计基准为定位基准，这样可避免 基准不重合而产生的误差及不必要的尺寸换算。如图5-33 所示零件，批量 生产，编程原点选在左端面上。 ( 2 ) 容易找正对刀，对刀误差小。如图5-33 ，若单件生产，G92 建立工 件坐标系，选零件的右端面为编程原点，可通过试切直接确定编程原点在z 向的位置，不用测量，找正对刀比较容易，对刀误差小。
的坐标值就是指刀位点的坐标值；自动编程时程序输出的
坐标值就是刀位点在每一有序位置的坐标数据，刀具轨迹 就是由一系列有序的刀位点的位置点和连接这些位置点的 直线（直线插补）或圆弧（圆弧插补）组成的。
( 2 ) 起刀点它是刀具相对零件运动的起点，即零件
加工程度开始时刀位点的起始位置，而且往往还是程序 运行的终点。有时也指一段循环程序的起点。
编程原点安装后的位置采用其他方法对刀确定。
5.3 数控车削加工工艺制定
工艺分析是数控车削加工的前期工艺准备工作。 工艺制定得合理与否，对程序编制、机床的加工效率 和零件的加工精度都有重要影响。因此，应遵循一般 的工艺原则并结合数控车床的特点，认真而详细的制
定好零件的数控车削加工工艺。其主要内容有：分析
零件图纸、确定工件在车床上的装夹方式、各表面的 加工顺序和刀具的进线路线以及刀具、夹具和切削用 时的选择等。
数控机床零件装夹与夹具选择的技巧与注意事项
数控机床零件装夹与夹具选择的技巧与注意事项数控机床作为现代机械加工领域中的重要设备，其零件装夹与夹具选择对于加工质量和效率起着至关重要的作用。
在数控机床加工过程中，合理选择零件装夹方式和夹具，能够确保工件的精度、稳定性和安全性。
本文将介绍数控机床零件装夹与夹具选择的技巧和注意事项。
首先，对于数控机床零件装夹，我们需要考虑以下几个方面。
一、零件的材料和形状不同材料和形状的零件，选择合适的装夹方式和夹具是至关重要的。
例如，对于硬度较高和较重的零件，我们需要选择更牢固和稳定的装夹方式和夹具，以确保加工过程中的精度和安全性。
而对于形状复杂和薄壁的零件，应选用柔性的装夹方式和夹具，以避免变形或损坏。
二、零件的尺寸和重量零件的尺寸和重量也是选择装夹方式和夹具的重要考虑因素。
较小和较轻的零件可以采用机械夹具或磁性夹具进行装夹，而较大和较重的零件则需要选择更牢固和稳定的装夹方式，如气动夹具或液压夹具。
三、零件的加工工艺要求不同的加工工艺对于零件的装夹方式和夹具也有着不同的要求。
例如，对于需要进行多次定位和转位的零件，我们可以使用多点定位夹具或快速换位夹具，以提高加工效率和精度。
而对于需要进行旋转加工的零件，应选择旋转装夹方式和夹具，以确保加工过程中的稳定性和精度。
接下来，针对夹具的选择，我们需要注意以下几点。
一、夹具的刚性和稳定性夹具的刚性和稳定性对于数控机床加工来说至关重要。
选择具有良好刚性和稳定性的夹具，可以减少零件的振动和变形，提高加工精度和表面质量。
因此，在选择夹具时，应尽量避免选用结构复杂、材料差或加工工艺较差的夹具。
二、夹具的精度和重复定位精度夹具的精度和重复定位精度直接影响加工零件的精度和重复性。
为了保证加工的稳定和精度，应选择夹具具有高精度和重复定位精度的夹具。
夹具的精度指的是夹爪、定位孔、定位块等零件在制造和装配过程中的加工精度要求，而重复定位精度指的是夹具在多次装卸后能否保持稳定的定位精度。

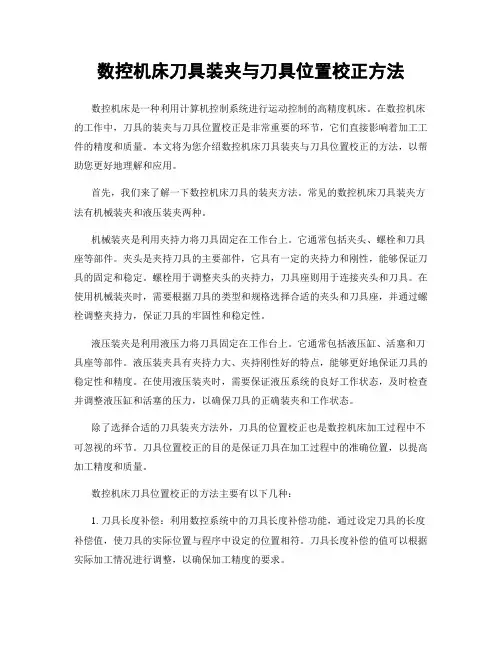

数控机床刀具装夹与刀具位置校正方法
数控机床刀具装夹与刀具位置校正方法数控机床是一种利用计算机控制系统进行运动控制的高精度机床。
在数控机床的工作中，刀具的装夹与刀具位置校正是非常重要的环节，它们直接影响着加工工件的精度和质量。
本文将为您介绍数控机床刀具装夹与刀具位置校正的方法，以帮助您更好地理解和应用。
首先，我们来了解一下数控机床刀具的装夹方法。
常见的数控机床刀具装夹方法有机械装夹和液压装夹两种。
机械装夹是利用夹持力将刀具固定在工作台上。
它通常包括夹头、螺栓和刀具座等部件。
夹头是夹持刀具的主要部件，它具有一定的夹持力和刚性，能够保证刀具的固定和稳定。
螺栓用于调整夹头的夹持力，刀具座则用于连接夹头和刀具。
在使用机械装夹时，需要根据刀具的类型和规格选择合适的夹头和刀具座，并通过螺栓调整夹持力，保证刀具的牢固性和稳定性。
液压装夹是利用液压力将刀具固定在工作台上。
它通常包括液压缸、活塞和刀具座等部件。
液压装夹具有夹持力大、夹持刚性好的特点，能够更好地保证刀具的稳定性和精度。
在使用液压装夹时，需要保证液压系统的良好工作状态，及时检查并调整液压缸和活塞的压力，以确保刀具的正确装夹和工作状态。
除了选择合适的刀具装夹方法外，刀具的位置校正也是数控机床加工过程中不可忽视的环节。
刀具位置校正的目的是保证刀具在加工过程中的准确位置，以提高加工精度和质量。
数控机床刀具位置校正的方法主要有以下几种：1. 刀具长度补偿：利用数控系统中的刀具长度补偿功能，通过设定刀具的长度补偿值，使刀具的实际位置与程序中设定的位置相符。
刀具长度补偿的值可以根据实际加工情况进行调整，以确保加工精度的要求。
2. 刀具半径补偿：利用数控系统中的刀具半径补偿功能，通过设定刀具的半径补偿值，使刀具的实际位置与程序中设定的位置相符。
刀具半径补偿的值可以根据实际加工情况进行调整，以保证加工轮廓的精度和形状。
3. 刀具位置校正：利用数控机床的手动或自动操作功能，通过对刀具位置的调整和修正，使其达到加工要求。
数控机床装夹教学内容
定位 夹紧
工件能准确地放在机床的合适位置上。 使工件相对于刀具和机床占有正确的加 工位置
工件定位后，还需对工件压紧夹牢。使 其在加工过程中不发生位置变化
第3章 数控机床装夹
3.1 工件定位的基本原理
一、六点定位原理
空间物体的六个自由度， 如图所示：
沿X、Y、Z的移动自由度 绕X、X,YY、,ZZ轴转动的自由 度
第3章 数控机床装夹
例3－2 铣 削加工如 图所示零 件，毛坯 尺寸为 68mm×4 0mm×6m m，确定 夹装方式 及夹具选 择。
第3章 数控机床装夹
组合夹具 可调夹具
由一套结构已经标准化、尺 寸已经规格化的通用元件组
合元件所构成
组合夹具与专用夹具的结合
主要用于单 件小批量生 产
适用于定型 产品的成批 和大量生产
主要用于中 小批量生产
第3章 数控机床装夹
按使用机床分类
夹具按使用机床不同，可分为车床夹具、铣床 夹具、钻床夹具、镗床夹具、齿轮机床夹具、 数控机床夹具、自动机床夹具、自动线随行夹 具以及其他机床夹具等。
应该限制的自 由度没有被限 制的定位
应该限制的自 由度没有被限 制的定位
不允许使用
过定位是否使用要 看能否减少工件的 变形或定位操作是 否方便
第3章 数控机床装夹
4.2 常见定位方式
一、工件以平面定位 面与面接触限制3个自由度。 常用定位元件：固定支承、可调支承、浮动支 承、辅助支承。
二、工件以圆孔定位
泸州职业技术学院 机电系
第3章 数控机床装夹
概述 3.1 工件定位的基本原理 3.2 常见定位方式 3.3 定位误差 3.4 工件的夹紧 3.5 数控机床夹具介绍 3.6 典型实例
工件常用的装夹方式【图解】
大型机械加工厂无论是在机械加工能力还是厂区的管理能力相比小机械加工厂都是要占优势的，在机械加工中常用的装夹方法有很多，下面我们一起来看看大型机械加工厂常用的装夹方法有哪些？数控机床工件的装夹方法：1、用找正法装夹：1)方法：a) 把工件直接放在机床工作台上或放在四爪卡盘、机用虎钳等机床附件中，根据工件的一个或几个表面用划针或指示表找正工件准确位置后再进行夹紧；b)先按加工要求进行加工面位置的划线工序，然后再按划出的线痕进行找正实现装夹。
2)特点：a)这类装夹方法劳动强度大、生产效率低、要求工人技术等级高；b)定位精度较低，由于常常需要增加划线工序，所以增加了生产成本；c)只需使用通用性很好的机床附件和工具，因此能适用于加工各种不同零件的各种表面，特别适合于单件、小批量生产。
2、用夹具装夹安装：1)工件装在夹具上，不再进行找正，便能直接得到准确加工位置的装夹方式。
2)特点：避免了找正法划线定位而浪费的工时，还可以避免加工后的工件的加工误差分散范围扩大，夹装方便。
1、虎钳装夹装夹高度不应低于10个毫米，加工高度应高出虎钳平面5毫米左右，主要是为了保证工件的牢固性以及不会伤及虎钳。
此种装夹方法属一般性的装夹，装夹高度与加工工件大小有关，工件越大，则装夹高度就要相应的增大。
2、夹板装夹夹板装夹是用码仔码在工作台上，加工工件用螺丝锁在夹板上，此种装夹适用于装夹高度不够以及加工力较大的工件，一般在中大型工件加工时使用。
3、码铁装夹码铁装夹一般是在工件较大、装夹高度不够，且不准在底部锁缧丝时使用。
此种装夹方法需进行二次装夹，先码好四角，加工好其它部分，然后再码四边，加工四角。
二次装夹时，不要让工件松动，先码再松。
也可以先码两边，加工另两边。
大型机械加工厂常用的装夹方法有以上三种，但是所有的装夹方法都应该遵循横长竖短的原则，这样才能更好的锁紧工件，提高机械加工的效率与质量。
以上就是工件常用的装夹方式，希望可以给大家提供帮助。
数控机床刀具夹持与工件装夹技术要点
数控机床刀具夹持与工件装夹技术要点数控机床是现代制造业中不可或缺的重要设备，而刀具夹持和工件装夹技术则是数控机床加工过程中至关重要的环节。
本文将从数控机床刀具夹持和工件装夹两个方面，探讨其技术要点。
一、数控机床刀具夹持技术要点1. 刀具夹持方式的选择刀具夹持方式的选择直接影响到加工质量和效率。
常见的刀具夹持方式有机械夹持、液压夹持和电磁夹持等。
机械夹持适用于加工精度要求不高的工件，液压夹持适用于精密加工，而电磁夹持则适用于高速加工。
2. 刀具夹持力的控制刀具夹持力的控制是保证加工质量的重要因素。
夹持力过大会导致刀具磨损加剧，夹持力过小则会引起刀具与工件之间的相对滑动，影响加工精度。
因此，合理控制刀具夹持力，保证刀具与工件之间的稳定接触是关键。
3. 刀具夹持装置的精度和刚性刀具夹持装置的精度和刚性直接影响到加工精度和稳定性。
刀具夹持装置应具备足够的刚性，以抵抗切削力的作用，避免刀具的振动和变形。
同时，刀具夹持装置的精度也要高，以确保刀具与工件的精确定位和夹持。
二、数控机床工件装夹技术要点1. 工件夹持方式的选择工件夹持方式的选择取决于工件的形状、材料和加工要求。
常见的工件夹持方式有机械夹持、液压夹持和真空吸附等。
机械夹持适用于形状规则的工件，液压夹持适用于大型工件，而真空吸附则适用于薄板材料等。
2. 工件夹持力的控制工件夹持力的控制是保证加工质量和安全的重要因素。
夹持力过大会导致工件变形，夹持力过小则会引起工件的相对移动，影响加工精度。
因此，合理控制工件夹持力，保证工件的稳定夹持是关键。
3. 工件夹持装置的精度和刚性工件夹持装置的精度和刚性对加工精度和稳定性有重要影响。
工件夹持装置应具备足够的刚性，以抵抗切削力的作用，避免工件的振动和变形。
同时，工件夹持装置的精度也要高，以确保工件的精确定位和夹持。
总结：刀具夹持和工件装夹是数控机床加工过程中不可或缺的环节。
合理选择刀具夹持方式和工件夹持方式，控制夹持力，以及保证夹持装置的精度和刚性，是确保加工质量和效率的关键要点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控车床的装夹
数控车床通用夹具
其他车削工装夹具
花盘
➢ 被加工零件回转表面的轴线与基准 面相垂直，且表面外形复杂的零件可以 装夹在花盘上加工。
数控车床的装夹
数控车床通用夹具
其他车削工装夹具
角铁
➢ 被加工零件回转表面的轴线 与基准面相平行、且表面外形 复杂的零件可以装夹在角铁上 加工。
数控车床的装夹
数控车床的装夹找正
➢ 打表找正。通过调整卡爪，使得工件坐标系 的Z轴与数控车床的主轴回转中心轴线重合。 ➢ 单件的偏心工件 ➢ 使用三爪自动定心卡盘装夹较长的工件 ➢ 三爪自动定心卡盘的精度不高
二、数控铣床的装夹
数控铣床的装夹
定位基准
➢用未加工过的毛坯表面作为定位基准称为粗基准，用己加工过的表 面作为定位基准称为精基准。除第一道工序用粗基准外，其余工序都 应使用精基准。
人生得意须尽欢，莫使金樽空对月。06:10:1206:10: 1206:1010/24/2020 6:10:12 AM
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.2406:10:1206:10O ct-2024-Oct-20
加强交通建设管理，确保工程建设质 量。06: 10:1206:10:1206:10Saturday, October 24, 2020
谢谢大家！
专注今天，好好努力，剩下的交给时 间。20.10.2420.10.2406:1006:10:1206:10:12Oct-20
牢记安全之责，善谋安全之策，力务 安全之 实。2020年10月24日 星期六6时10分 12秒Saturday, October 24, 2020
相信相信得力量。20.10.242020年10月 24日星 期六6时10分12秒20.10.24
安全在于心细，事故出在麻痹。20.10.2420.10.2406: 10:1206:10:12October 24, 2020
踏实肯干，努力奋斗。2020年10月24日上午6时10分 20.10.2420.10.24
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月24日星期 六上午6时10分 12秒06:10:1220.10.24
数控车床的装夹
数控车床通用夹具
圆周定位夹具 卡盘加顶尖
➢车削质量较大的工件 ➢必须在卡盘内装一限位支撑，或者利用工件的台阶面进行限位 ➢能够承受较大的轴向切削力，安装刚性好，轴向定位准确
数控车床的装夹
数控车床通用夹具
圆周定位夹具 芯轴和弹簧芯轴
➢用已加工过的孔作为定位基准时，可采用芯轴装夹，可以保证工件内外表面的 同轴度，适用于批量生产。 ➢圆柱芯轴、小锥度芯轴的定心精度不高。 ➢弹簧芯轴（又称涨心芯轴），既能定心，又能夹紧，是一种定心夹紧装置。
找正安装
专用夹具安装
夹具的组成与作用
组成
定位元件、夹紧装置、连接元件、对刀或 导向元件、其他装置、夹具体。
作用
作用：保证加工精度，提高生产率，扩大 机床工艺范围，减轻工人劳动强度。
一、数控车床的装夹
数控车床的装夹
数控车床装夹的基本概念
数控车床夹具的定义和分类
定义
用于装夹工件的装置
分类
分为通用夹具和专用夹具两大类
数控车床的装夹
数控车床通用夹具
圆周定位夹具
弹簧夹套
➢用于精加工的外圆表面定位。 ➢定心精度高，装夹工件快捷方便。 ➢夹持工件的内孔是规定的标准系列，并非任意直径的工件都可以进行夹持。 ➢特别适用于尺寸精度较高、表面质量较好的冷拔圆棒料的夹持。
数控车床的装夹
数控车床通用夹具
圆周定位夹具
四爪卡盘
数控铣床的装夹
通用夹具
圆盘工作台
圆盘工作台用来铣削加工比较规则的内外圆弧面 零件的装夹。圆盘工作台的中心为一圆锥孔，作为工 件定位，以使工件加工圆弧与圆盘工作台同心。
数控铣床的装夹
通用夹具
直接在铣床工作台上安装
结构尺寸不大、且零件外表面为不需要进行加工 的圆形表面，可以利用三爪卡盘进行装夹。三爪卡盘 也是铣床的通用卡具。
圆柱形工件（如轴类零件）通常用V形铁装夹，利用压板将工件夹紧。
数控铣床的装夹
通用夹具
专用夹具装夹工件 在大批量生产中，为了提高生产效率，常常采用
专用夹具装夹工件。
数控铣床的装夹
通用夹具
组合夹具装夹工件
组合夹具是由一套预制好的标准元件组装而成的。标准元 件有不同的形状、尺寸和规格。应用时可以按照需要选用某些 元件，组装成各种各样的形式。组装夹具的主要特点是元件可 以长期重复使用，结构灵活多样。
数控铣床的装夹
通用夹具
机用虎钳
机用虎钳装夹的最大优点是快捷，但夹持范围不大。
数控铣床的装夹
通用夹具
机用虎钳
使用机用虎钳安装工件时的注意事项: 1）在工作台上安装机用虎钳时，要保证其正确位置。
数控铣床的装夹
通用夹具
机用虎钳
使用机用虎钳安装工件时的注意事项: 2）夹持工件时的位置要适当，不应该装夹在机用虎钳 的一端。
数控铣床的装夹
定位基准
数控铣床的装夹
装夹
➢夹紧机构或其它元件不得影响进给，加工部位要敞开。 ➢必须保证最小的夹紧变形。 ➢装卸方便，辅助时间尽量短。 ➢对小型零件或工序时间不长的零件，可以在工作台上同 时装夹几件进行加工，以提高加工效率。 ➢夹具结构应力求简单。 ➢夹具应便于与机床工作台及工件定位表面间的定位元件 连接。
互为基准原则
工件上两个相互位置要求很高的表面加工 时，互相作为基准，反复加工，可获得较 高精度。
基准选择不可完全符合上述原则，应根据具体情况具 体分析，选择最有利的表面作基准
数控车床的装夹
数控车床装夹的基本概念
装夹
装夹方式的选择
一端夹紧 一夹一顶
两顶尖
数控车床的装夹
数控车床通用夹具
圆周定位夹具
三爪卡盘
➢可以自动定心 ➢夹持范围大 ➢定心精度不高，不适合于零件同轴 度要求高时的二次装夹
➢常见的有机械式和液压式两种
数控车床的装夹
数控车床通用夹具
圆周定位夹具
软爪
➢定心精度较高 ➢被加工件以外圆定位时，软爪夹持直径应比工件外圆直 径略小，其目的是增加软爪与工件的接触面积。 ➢三点接触和六点接触都应避免 ➢常见的有机械式和液压式两种
数控车床的装夹
数控车床装夹的基本概念
基准
定位基准的选择
粗基准的选择
精基准的选择
粗基准的选择原则
应保证加工精度和工件安装方便可靠。
选择非加工表面
选择加工余量 和公差最小的表面
选择平整、光洁、 面积大、无飞边
毛刺和浇冒口的表面
一般只用一次
可使工件上的加工表面与非加工表面之间的 相对位置误差最小 可以使作为粗基准的表面加工时余量均匀
严格把控质量关，让生产更加有保障 。2020年10月 上午6时 10分20.10.2406:10O ctober 24, 2020
作业标准记得牢，驾轻就熟除烦恼。2020年10月24日星期 六6时10分12秒 06:10: 1224 October 2020
好的事情马上就会到来，一切都是最 好的安 排。上 午6时10分12秒 上午6时10分06:10:1220.10.24
以便定位准确、夹紧可靠
作为粗基准的表面粗糙且不规则，多次使 用无法保证各加工表面的位置精度
精基准的选择原则
应保证加工精度和工件安装方便可靠。
基准重合原则
选用设计基准作为定位基准，避免因 基准不重合带来的误差。
基准统一原则
采用同一组基准定位加工零件上尽可能多 的表面，可使夹具统一。
自为基准原则
选择加工表面本身作为定位基准，避免 夹具的制造误差和安装误差对工件的影 响。
第2章 数控加工工 第2节 数控机床装夹方式
章节
学习内容与知识点：
内容
知识点
建议 学习要求
学时
数控车床装夹的基本概念
数控车床的装夹
2
数控车床通用夹具
掌握 数控铣床装夹的基本概念
数控铣床的装夹
2
数控铣床通用夹具
工件安装 的内容
安装的 方法
工件的安装
定位
使工件相对于机床及刀具处于正确的 位置
夹紧
工件定位后，将工件紧固，使工件在 加工过程中不发生位置变化
➢适合加工精度要求不高、偏心距较小、零件长 度较短的工件。 ➢四个卡爪是各自独立移动的。 ➢四爪卡盘的找正烦琐费时 。 ➢卡爪有正爪和反爪两种形式。
数控车床的装夹
数控车床通用夹具
中心孔定位夹具 两顶尖拨盘
➢用于精度要求较高的零件加工，顶尖作用是进行工 件的定心，并承受工件的重量和切削力 。 ➢顶尖分前顶尖和后顶尖 。 ➢前后顶尖的连线应该与车床主轴中心线同轴 。
数控铣床的装夹
数控铣床的找正
找正方法
工件平面上线印找正
数控铣床的装夹
数控铣床的找正
找正方法 用直角尺找正
数控铣床的装夹
数控铣床的找正
找正方法 划线盘找正
数控铣床的装夹
数控铣床的找正
找正方法 划针夹紧在刀轴上找正
数控铣床的装夹
数控铣床的找正
找正方法 百分表找正
树立质量法制观念、提高全员质量意 识。20.10.2420.10.24Saturday, October 24, 2020
数控铣床的装夹
通用夹具
直接在铣床工作台上安装
使用压板螺母、螺栓直接在铣床工作台上安装工 件时，应该注意压板的压紧点尽量靠近切削处，应该 使得压板的压紧点和压板下面的支撑点相对应。
数控铣床的装夹
通用夹具
利用角铁和V形铁装夹工件
