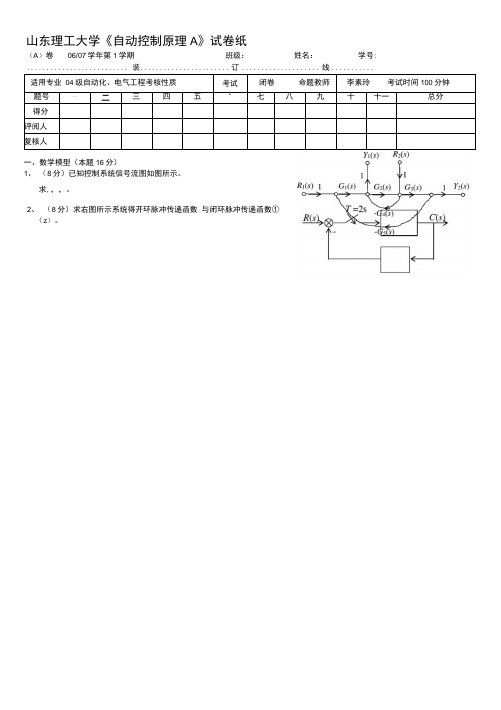

山东理工大学《自动控制原理A》试卷纸（A）卷06/07学年第1学期班级：姓名：学号: .......................... 装....................... 订.................... 线...........适用专业04级自动化、电气工程考核性质考试闭卷命题教师李素玲考试时间100分钟题号—二三四五-1-七八九十十一总分得分评阅人复核人一、数学模型（本题16分）1、（8分）已知控制系统信号流图如图所示。
求,，，。
2、（8分）求右图所示系统得开环脉冲传递函数与闭环脉冲传递函数①（z）。
班级：姓名：学号:…订.................... 线...........二、稳定性（本题24分）1、（8分）已知系统得特征方程为，判别系统得稳定性并求不在s左半平面得闭环极点数tlo2、（10分）釆样系统如图所示，采样周期T=lso确定稳定状态下得K值范围。
Ry3、（6分）已知系统得开环频率特性如图所示（图中〃为开环系统在特判据判别闭环系统得稳定性。
三、(本题16分)已知某小功率随动系统得结构图如图所示，试问：1、当输入一单位阶跃函数r(r)=l(r)时,若要求输出量亡⑴得超调量o%=20%，调节时间21s(取2%误差带),试确定Ki、心得数值。
2、在上述Ki、K?值下,若对系统输入一个斜坡函数『⑴才试计算系统得稳态误差。
四、(16分)某最小相位系统如图a所示，其中系统固有部分与校正装置得对数幅频特性曲线分别如图b中得与所示。
1、写出与得表达式；2、在图b中画出校正后系统得对数幅频特性；3、求校正后系统得开环频域指标:剪切频率与相角裕度丫‘。
4、定性分析对系统稳态性能与动态性能得校正作用。
五、(本题16分)已知系统得开环传递函数为(1) 绘制系统得根轨迹图(计算渐近线得坐标、分离点、与虚轴交点等)。
(2) 为使系统得阶跃响应呈现衰减振荡形式,试确定K得取值范围。
自控原理考研真题及答案
