综采工作面三机配套选型
6、综采工作面“三机”配套概述
综采工作面“三机”配套概述刘建永提要：综采工作面采煤机、支架、运输机三者的使用是综采工作面正常、高效生产的主要环节，“三机”的配套选型是决定工作面生产的决定性因素。
关键词：综采工作面“三机”选型配套综采是全部机械化的采煤作业过程, 综采工作面的“三机”是指大功率采煤机、自移式液压支架、大功率可弯曲刮板输送机。
综采工作面“三机”选型是工作面生产的重要环节, 选择正确与否直接关系到工作面生产能力、采煤机效率、开机率、各种煤层条件和地质构造适应性。
综采工作面以“高产、高效、安全、洁净”快速发展为目的, 实现规模生产。
因此, “三机”选型要进行专项设计论证, 做到系统性能稳定,故障率低,生产效率高, 劳动强度小, 来提升综采工作面自动化水平和安全生产水平，实现高产高效的安全生产目标。
1、“三机”几何关系的配套采煤机、刮板输送机和液压支架间的配套尺寸关系如图所示。
从安全角度出发，支架前柱到煤壁的无立柱空间宽度F愈小愈好，它的尺寸组成为：F=B+e+G+x式中B ——截深，即采煤机滚筒的宽度；e ——煤壁与铲煤板之间的空隙距离；为了防止采煤机在输送机弯曲段工作时滚筒切割铲煤板，此空隙距离 e = 100 ～200mm 立柱斜置产生的水平增距，它可按立柱最大高度的投影计算；G ——输送机宽度，其组成 G=f +s +a +b ，其中 f 为铲煤板的宽度，一般为150～240mm；S为输送机中部槽的宽度；a为电缆槽和导向槽的宽度，通常为360mm；b 为前柱与电缆槽之间的距离，为了避免输送机倾斜时而挤坏电缆和司机的操作安全，此距离应大于200——400mm。
由于底板截割不平输送机产生偏斜，为了避免采煤机滚筒截割到顶梁，支架梁端与煤壁应留有无支护的间隙 D，此间隙约为 200——400mm。
煤层薄时取小值，厚时取大值。
则从前柱到梁端的长度应为：L=F－B－D－x在空间高度上，支架最大高度 H可表示为：H=A+C+t式中 t ——支架顶梁厚度；A ——采煤机机身高度、输送机高度和采煤机底托架高度 h ( 自输送机中部计算起)之和，但底托架高度要保证过煤高度 E >250～300mm；C ——采煤机机身上方的空间高度按便于司机操作及留有顶板下沉量确定。
综采工作面三机设备选型
九里山矿16021工作面安装经济技术档案第一节设备选型一、支架的选择1、支架控顶面积为：S=（5+4.4）/2×1.5=7m2；2、工作面支护强度计算：Pt=hkγ=3.0×8×25=600KN/m2Pt—工作面合理的支护强度，KN/m2；h —工作面采高，3.0m；k —工作面支架应该支护的上覆岩层厚度与采高之比，一般取4-8，开采煤层厚度较小，顶板来压不明显时选用低倍数，反之使用高倍数，结合本工作面顶板条件选8倍。
γ —顶板岩石容重2.5t/m3，换算为25KN/m3。
ZF6800/20/38支架的支护强度为6800/7=971.4KN/m2，大于工作面计算支护强度600KN/m2，所以该型支架支护强度满足要求。
16021工作面煤层赋存比较稳定，采高为3.0m，结合集团公司现有综采支架状况和工作面的地质情况，经分析认为选用ZF6800/20/38支架，其最小支护高度2.2m，最大3.5m，能满足本工作面回采时对顶板支护的要求。
二、采煤机、运输机的选择采煤工作面正规循环生产能力：W=LSHrc=工作面斜长×截深×采高×容重×回采率＝130.5×0.6×3.0×1.48×90%＝313（t）式中：W——循环产量L——工作面长，130.5m ；S——循环进尺，0.6m；H——采高，3.0m；r——容重，取1.48t/m3；c——回采率，取90%。
考虑工作面采高为3.0m，且赋存稳定，MG200/500型电牵引采煤机（配φ1600*630的滚筒）和SGZ-764/264型运输机的生产能力均大于工作面设计生产能力，所以确定该工作面选用MG200/500型电牵引采煤机（配φ1600*630的滚筒）和SGZ-764/264型运输机配套使用。
16021工作面设备选型表第二节设备技术参数一、S G Z 764/264中双链刮板输送机山东矿机集团股份有限公司主要技术参数：1、名称：可弯曲刮板输送机2、型号：SGZ-764/264S：输送机G：刮板式Z：中双链型764：中部槽名义外宽（mm）264：装机功率（kW）3、出厂长度：150m4、输送量：800t/h5、刮板链速：1.24m/s6、电动机型号：YSB-132功率：132kW转速：1470r/min电压：660v/1140v7、刮板链圆环链规格： 26x92-C破断负荷：不小于850KN刮板间距：920mm链间距：120mm8、减速器型号：JS-132传动比：25.44 ：19、中部槽尺寸（长x宽x高）：1500x724（内宽）x275连接方式：哑玲连接中部槽型式：整体铸焊封底10、紧链方式：闸盘紧链+伸缩机尾11、整机弯曲性能水平弯曲：±1°垂直弯曲：±3°二、ZF6800/20/38型放顶煤液压支架（郑州煤矿机械集团有限责任公司）1、支架高度 2000～3800mm2、采煤范围 3000～3500mm3、支架宽度 1430～1600mm4、中心距 1500m5、支护强度 1.05～1.02 MPa6、支护初撑力 6181KN7、支护工作阻力 6800KN8、支架对底板比压 2.29～2.23MPa9、推溜力 361KN10、移架力 633KN11、拉后部溜力 265KN12、支架移架步距 630mm13、操作方式本架操作14、泵站压力 31.5MPa三、DSJ100 /63/2×75带式输送机（焦作神华重型机械制造有限公司）二部D S J 100 /63 /2×75主电机功率（kW）输送量10（t/h）输送机带宽（cm）钢架落地可伸缩煤矿用带式输送机1、输送量 630吨/小时2、输送长度(出厂/最大) 1000米3、胶带速度 2米/秒4、传动滚筒直径φ800毫米5、改向滚筒直径φ500、φ400毫米6、托辊直径φ108毫米7、胶带规格宽度 1000毫米规格 PVG胶带8、主电机型号 YB2-280S-4功率2×75千瓦转速 1450转/分电压 660/1140伏9、减速器型号 MC3RLSF06+1FAN 速比 31.510、弹性柱销齿式联轴器型号： ZL10四、DTL100 /63/75带式输送机（焦作神华重型机械制造有限公司）一部D T L 100 /63 /75主电机功率（kW）输送量10（t/h）输送机带宽（cm）钢架落地通用式煤矿用带式输送机1、输送量 630吨/小时2、输送长度(出厂/最大) 100米3、胶带速度 2米/秒4、传动滚筒直径φ800毫米5、改向滚筒直径φ500、φ400、φ200毫米6、托辊直径φ108毫米7、上托辊槽型角35°8、胶带规格宽度 1000毫米规格 PVG胶带9、主电机型号 YBK2-280S-4 功率 75千瓦转速 1480转/分电压 660/1140伏10、减速器型号 MC3RLSF06速比 31.5五、PLM1000 轮式破碎机（山东矿机集团股份有限公司）P-破碎机L-轮式M-煤矿用1000-破碎能力（T）1、破碎能力 1000吨/小时2、最大输入块度700×700mm3、最大排出粒度 300mm4、电动机型号 YSB110型（西北骏马）5、电动机功率 110KW6、电动机转速 1475r/min7、电动机电压 1140/660V8、破碎主轴转速 370r/min9、破碎锤头数 4个10、破碎锤头冲击速度 20m/s11、大（小）皮带轮节圆直径 1250（315）mm12、V带规格（长×宽×高）（GB12731）SPC-5600(8根)13、外形尺寸（长×宽×高）3540×1874×1710mm14、机器总重 13.885吨六、S Z Z 764/132顺槽用刮板转载机山东矿机集团股份有限公司主要技术参数：1、型号：SGZ-764/132S：输送机Z：转载Z：中双链型764：中部槽宽度（mm）132：电机功率（kW）2、出厂长度：50m（含破碎机）3、输送量：900t/h4、爬坡角度：10°5、刮板链速：1.24m/s6、电动机型号：YSB-132功率：132kW转速：1470r/min电压：660v/1140v7、刮板链圆环链规格（mm）： 26x92-C 破断负荷：不小于850KN刮板间距：920mm链间距：120mm8、减速器型号：JS-132传动比：25.44 ：19、紧链方式：闸盘紧链+伸缩机尾七、MG200/500-AWD1型电牵引采煤机（矮型机载）天地科技股份有限公司上海分公司M-采煤机 G-滚筒式 200/500-单个截割电机功率/装机总功率A-矮型 W-无链牵引 D-电牵引1、采高范围（m） 1.5 ~ 3.22、适合角度≤45°3、截深 630mm4、机面高度 1275mm5、运输机销排中心高 490mm6、两摇臂回转中心距离 7460mm7、配套滚筒直径φ1600mm8、下切深度 453mm9、摇臂结构形式整体弯摇臂10、摇臂长度 1982.094mm11、摇臂总摆角69.5°12、油缸（长度+行程）（mm） 1230+68013、上摆50.39°14、下摆19.24°15、截割功率（KW）2×20016、供电电压（V） 114017、滚筒转速（r/min） 37.64318、截割速度（m/s） 3.1519、牵引与调速型式销轨式、交流变频调速20、牵引功率与供电电压2×40KW，380V21、推荐牵引速度（m/min） 6.5/10.8继续阅读。
综采工作面“三机”的选型与配套问题浅析
综采工作面“三机”的选型与配套问题浅析煤矿综采工作面的“三机”是指刮板输送机、采煤机和液压支架，“三机”配套问题也是随着煤矿综采的不断发展而逐渐形成并发展的。
近年来，针对“三机”选型与配套的研究越来越多，成为煤矿领域的热门课题。
文章主要对综采工作面“三机”的选型与配套问题进行了简要分析。
标签：综采工作面；“三机”；选型原则；配套原则1 综采工作面“三机”的选型原则1.1 液压支架的选型原则通过液压支架和围岩力学彼此作用的结果，以及对于地质并不相同的条件下如何确定支护阻力的研究，同时结合不同支架的结构力学特征进行综合分析，作为液压支架选型的基本依据。
具体而言液压支架选型应该考虑的地质条件及采矿条件包括以下几个方面：1.1.1 直接顶稳定性类型。
1.1.2 基本顶级别及其相应的矿压显现参数（初次和周期来止步距、来压时载荷、直接顶厚度）。
1.1.3 底板类别及其相应的力学参数，包括容许载荷强度、抗压缩刚度等。
1.1.4 截高、煤层的强度、节理方向、煤层的厚度变化等。
1.1.5 煤层倾角和工作面推进力向。
1.1.6 瓦斯的等级以及必要的通风断面等。
1.2 采煤机的选型原则作为综采工作面最关键的生产设备，采煤机的选型必须全面考虑煤层的赋存条件以及生产能力方面的具体要求，同时也要考虑输送机、液压支架的配套问题。
通常采煤机的选型应该结合煤层的厚度情况、坚硬度情况及其顶底板的性质来决定。
1.3 刮板输送机的选型原则选择刮板输送机时，需要考虑综采工作面采煤机实际的生产能力状态，同时要考虑符合综采工作面之设计长度要求。
如果使用的采煤机为大功率，通常刮板输送机也应选择驱动功率较大的，从而符合采煤机的生产能力需求。
同时，刮板输送机本身的结构形式及其相应附件还需匹配采煤机本身的结构形式，例如可以按照采煤机行走部的宽度、工作面长度相应地对刮板输送机的机槽宽度、工作面长度进行选择，并且还需确保其能够同支架拉架力以及推移千斤顶连接装置的间距与结构能够匹配。

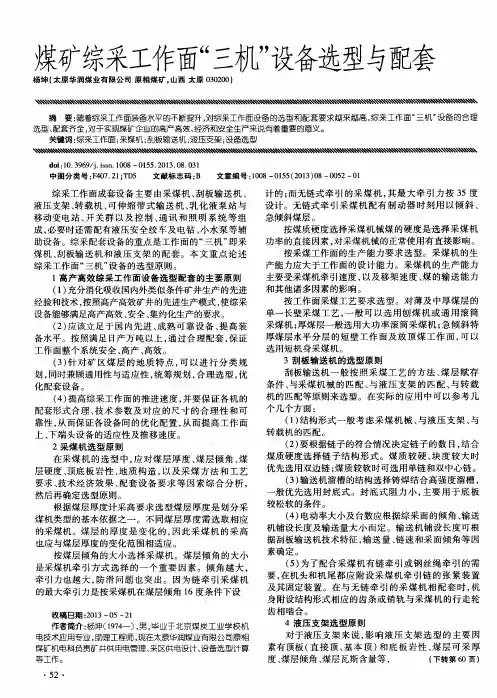

煤矿综采工作面“三机”设备选型与配套
中 图分 类 号 ： Ｆ ４ ０ ７ ． ２ １ ； Ｔ Ｄ ５
文 献标 志码 ： Ｂ
文章编号 ： １ ０ ０ ８— ０ １ ５ ５ （ ２ ０ １ ３ ） ０ ８— ０ ０ ５ ２一 Ｏ １
综 采工 作 面成套设 备 主 要 由采 煤 机 、 刮板 输 送 机 、 计的 ； 而无链 式 牵 引 的采 煤 机 ， 其 最 大 牵 引力 按 ３ ５度 液压 支架 、 转载 机 、 可伸 缩 带 式 输 送 机 、 乳 化 液 泵 站 与 设 计 。无链式 牵 引采 煤 机 配 有 制 动 器 时刻 用 以倾 斜 、 移动 变 电站 、 开关群 以及控制 、 通 讯 和 照 明 系 统 等 组 急倾斜 煤层 。 按 煤质 硬度 选择采 煤 机械 煤 的 硬度 是选 择 采 煤 机 成， 必 要 时还需 配有液 压 安全 绞 车 及 电钻 、 小 水 泵等 辅 对采煤机械的正常使用有直接影响。 助设 备 。综 采 配套设 备 的重点是 工作 面 的 “ 三机 ” 即采 功率的直接 因素 ， 按 采煤 工作 面 的生产 能 力 要求 选 型 。采煤 机 的生 煤机 、 刮板 输 送 机 和 液 压 支 架 的 配 套 。本 文 重 点 论 述 产能 力应 大于工 作 面的设 计 能 力 。采煤 机 的生 产能 力 综采 工作 面“ 三机 ” 设 备 的选型 原则 。 主要受 采煤 机牵 引速 度 ， 以及移 架 速 度 、 煤 的输 送 能力 １高产 高效综 采 工作面 设备选 型 配套 的主 要原则 （ １ ） 充 分消化 吸收 国 内外类 似条件矿 井生产 的先 进 和其 他诸 多 因素 的影 响 。 按工 作面采 煤 工艺 要 求选 型 。对 薄 及 中厚 煤 层 的 经验 和技 术 ， 按照高产 高效 矿井 的先进 生产模式 ， 使综 采 单一 长壁 采煤 工 艺 ， 一般 可 以选 用 刨 煤 机 或 通 用滚 筒 设备 能够满足高产高 效 、 安全 、 集约化生 产的要求 。 采煤 机 ； 厚煤层 一般 选用 大 功率 滚 筒 采煤 机 ； 急 倾 斜 特 （ ２ ） 应该立 足于 国 内先 进 、 成 熟 可 靠设 备 、 提 高 装 可 以 备水 平 。按 照满 足 日产 万 吨 以上 ， 通 过 合 理配 套 ， 保 证 厚煤 层水 平 分层 的 短壁 工 作 面 及 放 顶 煤 工 作 面 ， 选 用短 机身采 煤机 。 工 作面 整个 系统 安全 、 高产 、 高效 。 ３刮板 输送 机的选 型原 则 （ ３ ） 针 对 矿 区煤 层 的 地 质 特 点 ， 可 以进 行 分 类 规 刮 板输送 机 一 般 按 照 采 煤 工 艺 的方 法 、 煤 层 赋存 划， 同时兼顾 通用 性 与适 应性 ， 统筹规划 ， 合理 选 型 ， 优 条 件 、 与采煤 机 械 的匹 配 、 与 液 压 支 架 的 匹配 、 与 转 载 化 配套 设备 。 （ ４ ） 提 高综采 工作 面 的推进 速度 ， 并 要保 证 各 机 的 机 的匹配等 原则来 选 型 。在 实 际的应 用 中可 以参 考 几 配套形 式 合理 、 技 术参 数 及 对 应 的尺 寸 的合 理 性 和 可 个 几个 方 面 ： （ １ ） 结构 形式 一 般 考 虑 采 煤 机 械 、 与液压支架 、 与 靠性 ， 从 而保证 各设 备 间的 优化 配 置 ， 从 而提 高 工作 面 转载机 的匹配 。 上、 下 端 头设备 的适 应性 及推移 速度 。 （ ２ ） 要根 据链 子 的符合情 况 决定 链 子 的数 目， 结合 ２采煤 机选 型原 则 块 度 较 大 时 在采 煤 机 的选 型 中 ， 应对煤层厚度 、 煤层倾角 、 煤 煤质 硬度 选 择链 子 结 构 形 式 。煤 质 较 硬 、 优先 选用 双边链 ； 煤 质较软 时可 选用 单链 和双 中心链 。 层硬 度 、 顶底 板 岩 性 、 地质构造 ， 以及 采 煤 方 法 和 工 艺 （ ３ ） 输 送机 溜槽 的结构 选择 铸焊 结 合高 强度 溜 槽 ， 要求 、 技 术经 济 效 果 、 配 套 设 备 要 求 等 因素 综 合 分 析 ， 般 优先 选 用 封底 式 。封 底 式 阻 力 小 ， 主要 用 于 底 板 然后 再 确定选 型原 则 。 根 据煤层 厚度 计采 高 要求 选 型煤 层 厚 度是 划 分 采 较松 软 的条件 。 （ ４ ） 电动率 大小 及 台数 应 根据 综采 面 的倾 角 、 输送 煤 机类 型 的基 本依 据 之一 。不 同煤层 厚 度 需选 取 相 应 机铺 设长 度及 输送 量大 小 而定 。输 送 机 铺设 长 度 可根 的采煤 机 。煤层 的厚 度 是 变 化 的 ， 因 此 采 煤 机 的 采 高 据 刮板输 送机 技术 特征 ， 输送量、 链 速 和 采 面倾 角 等 因 也 应与 煤层 厚度 的变 化范 围相适 应 。 素确定 。 按 煤层倾 角 的大 小选 择 采 煤机 。煤层 倾 角 的大 小 （ ５ ） 为 了配合 采 煤 机 有链 牵 引 或 钢 丝 绳 牵 引 的 需 是采煤 机 牵 引方 式 选 择 的一 个 重 要 因 素 。倾 角 越 大 ， 要， 在 机头 和机 尾 都 应 附 设 采 煤 机 牵 引链 的 张 紧 装 置 牵 引力 也 越 大 ， 防 滑 问 题 也 突 出 。 因为 链 牵 引 采 煤 机 及其 固定装 置 。在 与 无 链 牵 引 的采 煤 机 相 配套 时 ， 机 的最 大牵 引力是 按采 煤机 在煤 层倾 角 １ ６度 条件 下设 身 附设 结构 形式相 应 的齿 条 或销 轨 与采 煤 机 的行 走 轮 齿相 啮合 。 收稿 日期 ： ２ ０ １ ３— ０ ５— ２ １ ４液压支 架选 型原则 作者简介 ： 杨坤 （ １ ９ ７ ４ 一） ， 男， 毕业 于北京 煤炭 工业学校 机 对于 液压支 架 来 说 ， 影 响 液 压 支 架 选 型 的主 要 因 电技术应用专业 ， 助理 工程师 ， 现在太原华润煤业有 限公 司原相 素有 顶板 （ 直 接 顶 、 基 本 顶 ） 和底板岩性 、 煤 层 可 采 厚 煤矿 机电科负责矿井供用电管理 、 采区供 电设计 、 设备选 型计算 等工作。 度、 煤层倾 角 、 煤 层 瓦斯含 量等 ， （ 下转第６ ０页）
综采工作面“三机”选型配套
试论综采工作面“三机”的选型与配套摘要：煤矿综采工作面“三机”(刮板输送机、采煤机、液压支架)配套是随着煤矿综采的出现而出现，随着综采水平的发展而发展的，“三机”配套的研究随着煤矿综采发展水平的不断提高而不断深入。
本文对综采工作面“三机”的选型与配套进行简要阐述。
关键词：综采三机选型配套1、“三机”的选型原则1.1液压支架选型在液压支架与围岩力学相互作用研究的基础上，综合分析不同地质条件下支护阻力确定的理论研究成果并分析不同支架的结构力学特征，为支架选型提供依据。
液压支架选型必须考虑的主要地质和采矿条件如下：(1)直接顶稳定性类型；(2)基本顶级别及相应矿压显现参数(初次和周期来止步距、来压时载荷、直接顶厚度)；(3)底板类别及相应的力学参数(容许载荷强度、抗压缩刚度)；(4)截高、煤层强度、节理方向、煤层厚度变化等；(5)煤层倾角和工作面推进力向；(6)瓦斯等级和必需的通风断面等。
1.2采煤机选型采煤机是综采工作面最主要的生产设备。
选型时，应考虑煤层赋存条件和对生产能力的要求，以及与输送机和液压支架的配套要求。
一般要根据煤的坚硬度、煤层厚度以及顶底板性质进行选型。
1.3刮板输送机选型综采工作面刮板输送机的选择要与工作面采煤机的生产能力及工作面的设计长度相适应。
工作面选用的是大功率采煤机，大多选择刮板输送机驱动功率较大，以满足采煤机生产能力要求等。
工作面刮板输送机的结构形式及附件必须能与采煤机的结构相匹配，如根据所选采煤机的行走部宽度选取刮板输送机的机槽宽度、根据工作面长度选择刮板输送机的长度，同时还要与支架的拉架力、推移千斤顶连接装置间距及结构相匹配。
刮板输送机主要参数的确定原則如下：(1)单位时间运输能力，应与采煤机生产能力匹配；(2)电机功率，视输送机运输能力及铺设长度而定；(3)结构，与采煤机和液压支架相配套。
2、“三机”配套原则2.1生产能力配套工作面生产能力取决于采煤机落煤能力，而刮板输送机、液压支架及平巷转载机、可伸缩带式输送机等设备能力都要大于采煤机的生产能力，通常按富余20％考虑。
综采工作面三机选型及配套
②煤层倾角 ：当倾角大于 １。 ，液压支架必须 ５时
采取 防倒 防滑措施 。
③底板强度 ：支架对底板的接触 比压应小于底板
的抗压强度 ，底板软时，应考虑使用提腿移步支架 。 ④瓦斯含量 ：瓦斯涌出量大的工作面支架 的通风 断面必须有足够风量 ，而且风速不允许超过 《 煤矿安 全规程》规定 的 ４ｍｓ ／ 的要求。 ⑤地质构造 ：支架 的结构形式和支架特性要适应
③支架结构要与煤赋存条件相适应 ； ④支架 的支撑高度要与工作面采高相适应 ；
包括采煤机 的生产能力 、采煤机牵引速度、装机
同 煤 科 技
・
３ ・ ６
Ｔ ＯＮＧ ＭＥＩＫ Ｉ ＥＪ
⑤支架通风断面要与工作面风量要求相适应 ； ⑥支架应与采煤机 、刮板机等设备相匹配。
１１ 选 型原 则 ．． １
③输送机中部槽 的结构 ，一般应选用开底式 ，封
底式主要用于底板较松软的条件 ；中部槽宽度尺寸尽 可能选用通用尺寸 ，并考虑能与采煤机托架和行走机
构 尺寸 相 匹配 。
①适合特定的煤层地质条件 ，并且采煤机采高 、
截深 、功率及牵引方式等 主要参数选取合理 ，有较大 的使用范围；
直 接顶 、基本 顶 （ 老顶）岩 层 断裂 移动 和 冒落产 生 的
压力。 １ － 液 压支 架结 构 高度 的选 择 ．３ ３
图 １ 综 采 工 作 面三 机 目 套
２１ 采煤机 与 液压支 架 的配套 关 系 ．
采 煤机 与液 压支 架之 问无相 互 直接连 接 关系 ，但 却 有两 个相 互位 置关 系需 要予 以重 视 。第 一个关 系是 一 采 煤机 机 身 最 高点 与对 应 处 液 压 支 架 顶 梁 下 面 的 天 系 。采煤 机沿 工作 面往返 割煤 时 ，其机 身要 红 支架 顶 梁 下 通过 ，此 时应 保 证 二 者 在 正 常 情 况 下 Ｊ 虹生 涉 。为 达此要求 ，通常 二者 间沿 高度 方 向的距 离应保 持在 ０２ｍ左 右 。特 殊情 况下 特殊 对待 。 ． 采煤 机与液 压 支架 的另 一个重 要位 置尺 寸关 系 是 采煤 机截 割滚筒 侧 面到 支架 前梁端 部 的距 离 。此 距离 过小 ，将 可能 导致 割顶 梁事故 ；过 大将 会增 大 支架 梁
综采设备的选型与配套原则
综采设备的选型与配套原则生产管理部庞矿安综采设备是指综合机械化采煤工作面机电设备的总称。
综采设备是将各种相对独立的机械合理地组合在一起，在工艺过程中协调工作，使采煤工作面的落煤、装煤、运煤、支护和处理采空区全部工序实现机械化。
综采设备一般都是成套配置的，主要包括采煤机、刮板输送机和液压支架（简称“三机”）。
我国综采设备配套形式多种多样，国产设备和进口设备交叉使用，更使综采工作面设备配套多种多样。
为了实现综采工作面最大生产能力和安全生产，采煤机、刮板输送机和液压支架之间在性能参数、结构参数、工作面空间尺寸以及相互连接部分的形式、强度和尺寸等方面，必须互相匹配，保证适用，才能充分发挥设备效能，实现高产高效，安全生产。
1．综采设备配套的程序和方法综采设备的配套与选型一般是根据煤层地质条件而确定的，回采工艺经历了爆破采煤、普通机械化采煤和综合机械化采煤，其设备的选型取决于工作面的生产能力，在工作面“三机”选型中，液压支架是核心。
综采面设备配套的程序和方法见图1。
地质条件的匸£柞评价| 综采工艺方式选择 j 工作面生弄能力确定 卜: * • _ _ ： 「 液压琢S 型 …〕—_ 一 * : I 癖机选型 ― 訶板输OJ&型~]— 匸 ― 氣化疲学站选理i图i 综采工作面设备配套程序流程图2、“三机”选型原则2.1 、液压支架选型原则1） 支护强度应与工作面矿压相适应。
支架的初撑力和工作阻力要适应直接 顶和基本顶岩层移动产生的压力，将空顶区的顶底板移近量控制到最小程度。
2） 支架结构应与煤层赋存条件相适应。
3） 支护断面应与通风要求相适应，保证有足够的风量通过，而且风速不得 超过《煤矿安全规程》的有关规定。
4） 液压支架应与采煤机、刮板输送机等设备相匹配。
支架的宽度应与刮板输送机中部槽长度相一致，推移千斤顶的行程应比采 煤机截深大100-200mm 支架沿工作面的移架速度应能跟上采煤机的工作牵引速 度，移架速度还应满足生产指标的要求，支架的梁端距应为350m 左右 2.2 、采煤机选型原则1）适合特定的煤层地质条件，并且采煤机采高、截深、功率、牵引方式 等主要参数选取合理，有较大的适用范围。
三机配套
需要说明的是:上述各种配套关系不是唯一的。也就 是说,采煤机、液压支架、刮板输送机的选型完全可以用 性能和能力相似的同类产品所代替。而在实际生产中,即 使采用相同综采设备的不同工作面或不同矿井,其实际生 产能力和全员效率可能有较大差距,这主要是由于矿井的 开采条件、组织管理水平存在着客观的差距。如果客观条 件不具备,即使选择生产能力很高的配套设备,也远不能达 到提高生产能力的目的。高产高效综采工作面的三机选型 应从实际出发,因地制宜,具备什么档次的开采条件,就选 用相应档次的配套设备。新建矿和旧矿井的改造还应区别 对待,现有设备的充分利用也是不可忽视的问题。综采发 展的原则不是要增加综采工作面数量,而是应该提高综采 工作面单产,减少辅助作业环节,提高集中生产化的程度。
（5）为了配合滚筒采煤机自开切口的需要应优先选用短机 头和短机尾，但机头架和机尾架中板升角不宜过大，以较 少在压链块中损失。 （6）与无链牵引采煤机配套时机身应附设齿条与采煤机的 行走轮齿相啮合。 （7）为了防止重型工作面刮板输送机下滑，应在机头机尾 安装防滑锚固装臵。顺槽断面较大上下顺槽可选用液压端 头支架，当工作面倾角较大，选用工作面输送机防滑装臵， 每10架安装一个防滑千斤顶，倾角大于15°以上时，每7 架安装一个输送机防滑千斤顶。 （8）工作面输送机溜槽两侧应附设采煤机滑靴跑道。 （9）为配合采煤机双向往复采煤的需要，应在采煤机靠煤 壁一侧附设铲煤板，以清理机道浮煤。 （10）为了配合采煤机行走时能自动铺设拖移电缆水管，应 在输送机靠老塘侧附设电缆槽。
㈢、顺槽转载机的选型 （1）顺槽转载机的输送能力要与工作面刮板输送机的能力相匹配。 （2）转载机的传动装臵均布臵在机头部，应根据运量、运距大小来确定 功率。 （3） 机尾部要与工作面输送机的连接处要配套。 （4）顺槽转载机是工作面输送机与顺槽可伸缩带式输送机的中间转载设 备，因此宜采用桥式结构。 （5）转载机机头处安装行走小车上，结构、轨距应与可伸缩带式输送机 机尾配套。 （6）用于煤质较硬、块度较大的的采区时，在中部最好安装一台破碎机。 （7）与可伸缩带式输送机机尾受煤部的重叠长度应配套。 （8）转载机机头部与行走小车连接横梁处选用转轴结构，允许机头和桥 身部可绕横梁和车架在水平和垂直方向适当转动，以适应顺槽巷道底 板起伏以及可伸缩带式输送机机尾的偏摆，并适应转载机机尾不正及 工作面刮板输送机下滑引起转载机机尾偏移的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内蒙古利民煤焦有限责任公司煤矿Ⅱ0116采区工作面设备选型说明书内蒙古利民煤焦有限责任公司二〇一二年六月八日内蒙古利民煤焦有限责任公司煤矿Ⅱ0116采区工作面设备选型说明书编制单位：生产技术部编制时间：2012年6月8日编制人：生产部部长：总工程师：副总经理：总经理：董事长：一、矿井基本情况：内蒙古利民煤焦有限责任公司煤矿（简称利民煤矿）位于内蒙古自治区鄂尔多斯市鄂托克旗境内，卓子山煤田棋盘井矿区东南部。
矿井井田面积7.986 km2，资源储量11168万吨，可采储量6212万吨，全矿井主采煤层两层9#和16#，平均可采厚度分别为2.96m、5.16m。
煤层埋藏深度160m～400m，顶底板岩石的稳固性为中等～较好，煤层均为向西南倾斜的单斜构造，倾角5°～10°，平均7°；煤类为JM、1/3JM及FM。
矿井水文地质类型是复杂型矿井；矿井属于斯矿井；煤尘具有爆炸性，爆炸指数为26～37%；各煤层均具有自燃倾向性，自燃等级为二级。
二、采区概况：Ⅱ0116采区位于利民煤矿井田西北部，东至井田东部边界，西至F27断层保护煤柱，南至工业广场保护煤柱，北至井田北部边界。
采区内煤层上限标高为1145米，下限标高920米，地面标高为1353～1408米。
全区属高原侵蚀性丘陵地貌，新生界广泛分布，基岩零星出露，为荒漠～半荒漠地区，植被稀疏，采区走向长300米～1700米，倾斜长230～2230米，面积2km2。
据现有资料，Ⅱ0116采区基本为一向SWW倾斜的单斜构造。
地层倾角平缓，一般倾角为5～10°，采区南部受F27正断层及其派生断层的影响，煤层倾角略有增大。
本区没有陷落柱，岩浆侵入体及古河床冲刷现象。
矿井煤层位于石炭系上统太原组上部第一岩段（C2t2-1）下部，煤层自然厚度4.46～11.60m，平均6.37m；可采厚度3.34～8.67m，平均5.16m。
煤层厚度有一定的变化。
煤层自然厚度变异系数为24%。
煤层结构复杂，含夹矸1～8层，一般3～4层，煤层为结构复杂、层位稳定、对比可靠、全区发育且可采的较稳定煤层。
三、采煤方法：根据本采区地质条件、煤层赋存、采区系统和上下层关系，本采区采煤方法选定为“单一走向长壁后退式”一次采全高综合机械化采煤方法，全部垮落法管理采空区顶板，机采最大高度为6.1米。
四、回采工作面布置及主要参数工作面布置：一次采全高综合机械化回采工作面采用两巷布置，即一条为运输巷兼作为进风、行人巷，沿16#煤层底板布置，另一条为辅运巷兼作为回风巷，沿16#煤层顶板板布置。
主要参数：根据16#煤层的走向，倾斜长度及《采矿工程设计手册》的有关规定，采区内的巷道布置方案比较，确定工作面倾斜长度为240米，工作面平均走向长度为1100米。
工作面采高：16号煤层自然厚度4.46-8.05m，平均6.15m；可采厚度4.06-6.8m，平均5.16m，根据煤层厚度及液压支架结构高度，开采高度范围确定为4.3～6.1m，工作面的平均采高为5.2m。
工作面推进度：综采工作面采煤机有效截深为0.8m，则其循环进度为0.8m。
采煤机开机率为K=0.70，工作面长度为L=240m，进刀长度为L=45m，工作面日循环数为3个。
工作面年推进度：3×0.8×330×0.70≈550m。
工作面生产能力按下式计算：A=L·M·C ·S·γ·10-6式中：A——工作面生产能力，Mt/a；L——工作面机采长度，取240m；M——工作面平均机采高度，取5.20m；S——工作面年推进度，取550m；γ——16号煤视密度，1.54t/m3C1——工作面机采采出率，取93%；则：A =5.20×1.54×240×0.93×550×10-6=0.98(Mt/a)五、工作面设备选型1、采煤机选型：采煤机平均割煤速度为：V＝[（L1—L2）×N]÷（3·T1K×60一N×T2）式中：Ⅴ——采煤机平均割煤速度，m/s；L1——工作面长度m，取240m；L2——采煤机开缺口长度m，取45m；N——采煤机日进刀数，取3刀；T1——每班工作时间h，取6小时；T2——采煤机开缺口时间min，取30min；K——采煤机组开机率，开机率取70%；代入上式得：V＝[（240－45）×5]÷（3×6×70%×60－3×30）=1.46m/min考虑到工作面产量不均衡性，采煤机的实际牵引速度应达到2～6m/min，空载时，要求其速度不小于8m/min，以减少辅助工作时间，采煤机平均割煤速度取2.0 m/min。
采煤机理论生产率为：Q＝60H·B·V·r·C＝60×5.2×0.8×2.0×1.54×0.93=714.9t/h，取715t/h。
式中：Q——采煤机理论生产率，t/h；H——采厚，采煤机采5.2m；B——截深，0.8m；r——煤层容重t/m3，16煤层容重1.54t/m3；C——工作面回采率，取93%。
采煤机装机功率：P=Q·Hw 式中：P—装机功率，kW；Q—采煤机生产率，t/h；Hw—比能耗，一般取0.6～0.8kW·h/t。
则：P=715×0.8=572kW根据以上计算结果和目前国内厚煤层综采大采高工作面配备的国产采煤机的使用情况，以及本矿井实际情况，便于矿井生产管理，设计选用MG750/1910-GWD交流电牵引采煤机，并配有破碎装置。
其主要技术参数如下：2、刮板输送机选型工作面刮板输送机选型需满足三个方面要求：一是运输能力与采煤机生产能力相适应，原则上必须大于采煤机的小时生产能力；二是刮板运输机的外型尺寸与采煤机的牵引和行走装置相匹配，三是运输机长度与工作面长度相适应。
工作面刮板运输机应具有的运输能力按下式计算：Qq=60·B·H·Vc·γ·Kc·Kh·Kv·Ky·C=60×0.8×5.2×2.0×1.54×1.35×1×1.05×1.3×93%=1317t/h式中：Qq——工作面刮板输送机能力，t/h；B——采煤机截深，0.8mH——采高，采煤机采5.2mVc——采煤机平均割煤速度，取2m/minγ——煤的容重，16煤层容重1.54t/m3Kc——采煤机割煤速度不均匀系数，取1.35Kh——采煤机割煤高度不均匀系数，取1Kv——采煤机与刮板输送机同向运动修正系数，取1.05Ky——考虑运输方向及倾向系数，取1.3C——工作面回采率，93%。
按照输送机应满足采煤机的生产能力，选用SGZ1000/1050型刮板输送机，其技术参数如下。
3、液压支架选型⑴、支架高度的确定：煤层开采厚度4.3～6.1m支架最大结构高度: H max=M max+S1=6100+200=6300支架最低结构高度: H min=M min+S2=4300-900=3400支架伸缩比：K s= H max /H min=6300/3400=1.85M max、M min为煤层最大、最低采高mm；S1考虑伪顶冒落的最大高度，大采高支架取200～400mm；S2考虑周期来压时的下沉量、移架时支架的下降量和顶梁上、底板下的浮矸之和，大采高支架取500～900。
通过以上计算，选择28/63架型高度，支架伸缩比为2.25，大于需要的1.8伸缩比，能够满足生产需要。
⑵、支架支护阻力计算：液压支架的工作阻力是支架设计中最基本的参数，支架所有结构的强度都由此决定。
根据本矿井的煤层地质条件，按倍数岩重法（估算法）计算液压支架的工作阻力，公式如下：P＝n·9.8·S·γ·M·cosα式中：P——液压支架的工作阻力，kN；n——岩重倍数，按中等稳定以下顶板考虑，一般为6～8，设计取8；S——支架支护的顶板面积，9.8m2（支架宽度1.75m，控顶距5.6m）；γ——顶板岩层的容重，取2.4t/m3。
M——截割高度，取6.1m；α——煤层倾角，按8°计算。
液压支架工作阻力为：P＝8×9.8×9.8×2.4×6.1×cos8°＝11139 kN液压支架支护效率按0.95考虑，则支架工作阻力为11725kN。
即液压支架的工作阻力应不低于11725kN。
支架选择：液压支架是回采工作面生产主要设备之一，支架的选择直接关系到工作面的安全生产和高产高效的实现，支架的选择必须符合下列条件：①稳定性好，可靠性高，故障率低，寿命长。
②支撑高度范围大，采煤高度较高，不小于6.0m。
③电液控制，移架速度10～14s/架。
应用电液控制技术，采用先进的控制器、压力传感器、位移传感器、电液控制阀和可编程的微处理技术，使液压支架实现自动移架、自动推溜等。
④支护强度不小于1.0MPa，工作阻力不小于11725kN。
根据以上原则及计算结果，设计选用ZY12000/28/63型掩护式液压支架(140架)，其支护强度1.1MPa，工作阻力12000kN。
综采工作面三机配套选型选用已有的DSJ120/120/2×250型可伸缩带式输送机1台，电动机功率为500kW、运输能力为1200t/h、带宽1200mm。
9 / 11。
