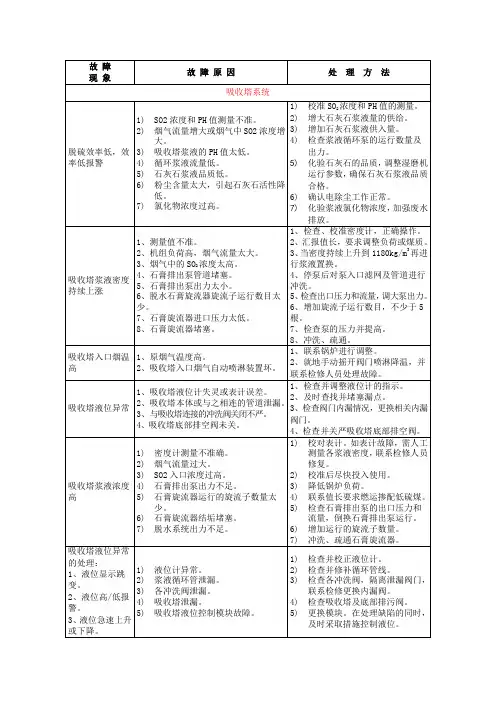

按照常规来设计一般情况下烟气脱硫压力变化很大的原因有以下几种。

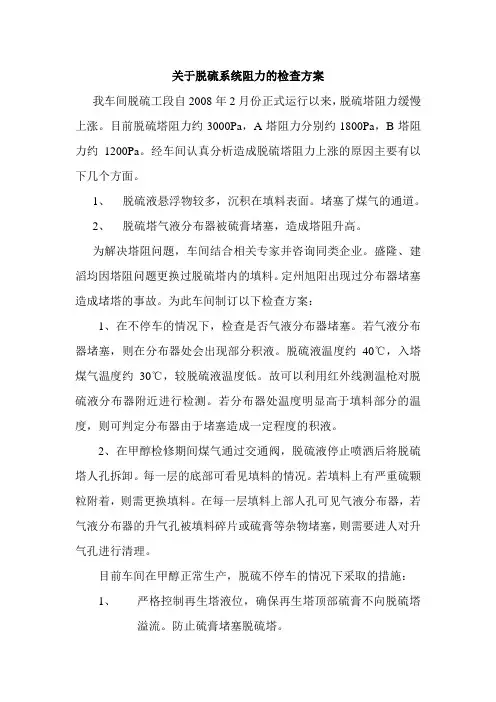

1.烟气进口压力如果增大的话,应该是后路不畅通造成的。可以检查下脱硫塔是不是被堵了。(尤其是氨法脱硫,硫酸铵晶体有可能会堵塞脱硫塔的塔盘)

2.也有可能是增压风机出现了故障,或者是由于增压风机长时间没有清洗。这种状况最好是检查下风机。(增压风机在脱硫塔中主要是用来客服脱硫系统中烟道和吸收塔内的其他的内件的压力损失的。使得进口压力和出口的压力差能够保持平衡。

脱硫塔烟气系统阻力最大的部位是哪?

对于空塔喷淋形式的脱硫塔来讲,烟气进口、喷淋层、除雾器和脱硫塔出口等部位压力损失都较大,其中喷淋层的阻力最大。

脱硫塔有哪些主要设备?各设备的作用是什么?

脱硫塔内的设备主要包括搅拌器、氧化风管、喷淋管、除雾器,另外有的设计还有导流板或者均布板等。搅拌器位于脱硫塔底部主要是起到浆液扰动的作用,防止石膏等颗粒物沉淀;氧化风管主要是向塔内浆液池注入空气把亚硫酸盐氧化成硫酸盐,配套设备为氧化风机;喷淋管是浆液通过循环泵打至脱硫塔浆液池页面以上,通过喷嘴进行雾化、分布,从而吸收烟气中的SO2气体;除雾器主要作用是除去烟气中携带的液滴,即除水作用。
