有机硅中浆渣的处理
一种有机硅浆渣处理工艺

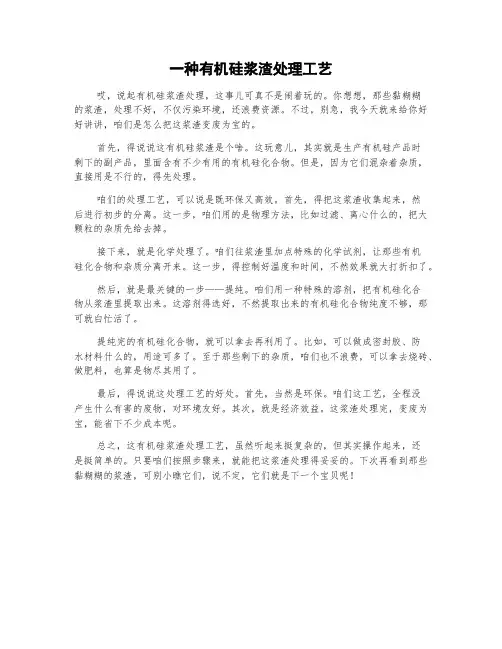

一种有机硅浆渣处理工艺哎，说起有机硅浆渣处理，这事儿可真不是闹着玩的。
你想想，那些黏糊糊的浆渣，处理不好，不仅污染环境，还浪费资源。
不过，别急，我今天就来给你好好讲讲，咱们是怎么把这浆渣变废为宝的。
首先，得说说这有机硅浆渣是个啥。
这玩意儿，其实就是生产有机硅产品时剩下的副产品，里面含有不少有用的有机硅化合物。
但是，因为它们混杂着杂质，直接用是不行的，得先处理。
咱们的处理工艺，可以说是既环保又高效。
首先，得把这浆渣收集起来，然后进行初步的分离。
这一步，咱们用的是物理方法，比如过滤、离心什么的，把大颗粒的杂质先给去掉。
接下来，就是化学处理了。
咱们往浆渣里加点特殊的化学试剂，让那些有机硅化合物和杂质分离开来。
这一步，得控制好温度和时间，不然效果就大打折扣了。
然后，就是最关键的一步——提纯。
咱们用一种特殊的溶剂，把有机硅化合物从浆渣里提取出来。
这溶剂得选好，不然提取出来的有机硅化合物纯度不够，那可就白忙活了。
提纯完的有机硅化合物，就可以拿去再利用了。
比如，可以做成密封胶、防水材料什么的，用途可多了。
至于那些剩下的杂质，咱们也不浪费，可以拿去烧砖、做肥料，也算是物尽其用了。
最后，得说说这处理工艺的好处。
首先，当然是环保。
咱们这工艺，全程没产生什么有害的废物，对环境友好。
其次，就是经济效益。
这浆渣处理完，变废为宝，能省下不少成本呢。
总之，这有机硅浆渣处理工艺，虽然听起来挺复杂的，但其实操作起来，还是挺简单的。
只要咱们按照步骤来，就能把这浆渣处理得妥妥的。
下次再看到那些黏糊糊的浆渣，可别小瞧它们，说不定，它们就是下一个宝贝呢！。
有机硅浆渣处置工艺流程

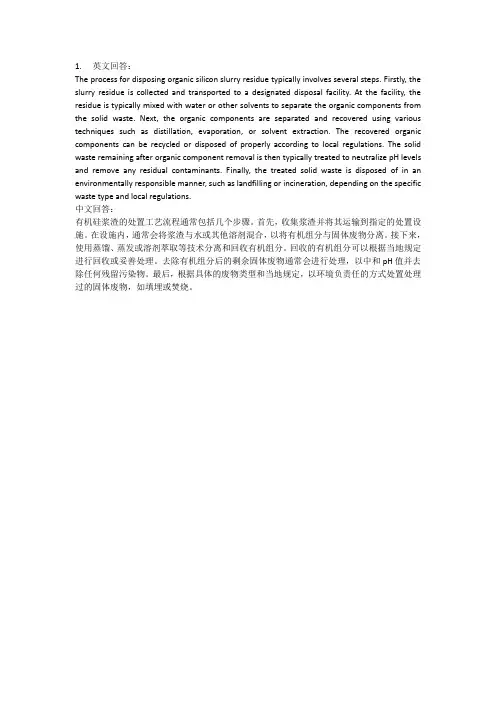

1.英文回答：The process for disposing organic silicon slurry residue typically involves several steps. Firstly, the slurry residue is collected and transported to a designated disposal facility. At the facility, the residue is typically mixed with water or other solvents to separate the organic components from the solid waste. Next, the organic components are separated and recovered using various techniques such as distillation, evaporation, or solvent extraction. The recovered organic components can be recycled or disposed of properly according to local regulations. The solid waste remaining after organic component removal is then typically treated to neutralize pH levels and remove any residual contaminants. Finally, the treated solid waste is disposed of in an environmentally responsible manner, such as landfilling or incineration, depending on the specific waste type and local regulations.中文回答：有机硅浆渣的处置工艺流程通常包括几个步骤。
有机硅浆渣处置工艺流程

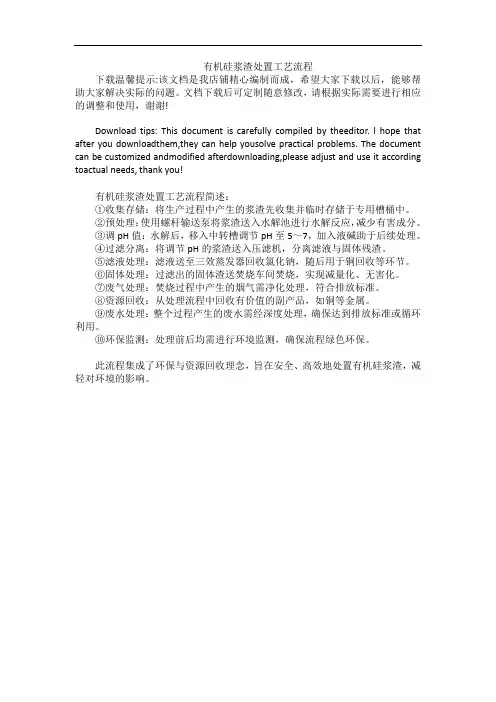

有机硅浆渣处置工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!有机硅浆渣处置工艺流程简述：①收集存储：将生产过程中产生的浆渣先收集并临时存储于专用槽桶中。
②预处理：使用螺杆输送泵将浆渣送入水解池进行水解反应，减少有害成分。
③调pH值：水解后，移入中转槽调节pH至5～7，加入液碱助于后续处理。
④过滤分离：将调节pH的浆渣送入压滤机，分离滤液与固体残渣。
⑤滤液处理：滤液送至三效蒸发器回收氯化钠，随后用于铜回收等环节。
⑥固体处理：过滤出的固体渣送焚烧车间焚烧，实现减量化、无害化。
⑦废气处理：焚烧过程中产生的烟气需净化处理，符合排放标准。
⑧资源回收：从处理流程中回收有价值的副产品，如铜等金属。
⑨废水处理：整个过程产生的废水需经深度处理，确保达到排放标准或循环利用。
⑩环保监测：处理前后均需进行环境监测，确保流程绿色环保。
此流程集成了环保与资源回收理念，旨在安全、高效地处置有机硅浆渣，减轻对环境的影响。
有机硅中浆渣的处理
有机硅的浆渣的处理有机硅的浆渣大部分都是高废物及少量的氯硅烷单体，还有一些硅粉和催化剂。
(1）高沸物裂解制单硅烷。
国外有机硅公司主要采用裂解制硅烷单体的方法，解决高沸物的利用问题。
（a）高温裂解法。
高温裂解法是在300-900℃高温条件下，使高沸物中的Si-Si 键断裂，得硅烷单体。
此法优点是对原料要求宽松，不需要除去高沸物中的一些固体杂质〈这些杂质有可能催化剂中毒)，可以裂解所有的硅烷(不同型式的催化剂只针对不同型式的硅烷效果较好〉。
缺点是反应温度较高，积碳严重。
德国Wacker公司采用连续高温裂解工艺，在300-800℃的条件下，将高沸物和氯化氢在有可旋转内件的管式反应器中反应裂解为硅烷单体。
这个可旋转内件可将积碳和固体物从反应器壁上除去，防止反应管堵塞。
当温度为550℃时，裂解产物中甲基三氯硅烷的质量分数为32%、二甲基二氯硅烷的质量分数为33%。
（b）催化裂解法。
日本信越公司采用塔式反应器，以有机胺为催化剂，在80-140℃使高沸物与氯化氢反应制备硅烷单体。
该技术优点为反应连续、工艺成熟、催化剂简单、反应条件宽松，对于含氯较高的组分容易裂解。
缺点是催化剂用量大，不能裂解所有组分，特别是富烷基的二硅烷。
美国DowCorning 等公司在三氯化铝催化剂存在下，反应温度300-500℃，压力(4-7)MPa，将高沸物与有机氯硅烷的混合物与氢气或氯化氢进行反应制备硅烷单体。
此工艺的特点是催化剂简单，且可以循环使用，但反应温度高，产物中二甲基二氯硅烷含量低。
东芝有机硅株式会社采用甲苯基磷钯为催化剂，将高沸物与氯化氢在170℃下反应，得到的产物中二甲基二氯硅烷的质量分数可达40%-50%，该工艺反应温度低，但反应速度慢(反应时间达6-7h)，催化剂循环困难，工业化难度大。
法国RhonE-Plenc 公司采用固定床反应器，以金属磷酸盐与碱性浸渍物的结合物为催化剂，在100-500℃使高沸物与氯化氢反应制备硅烷单体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

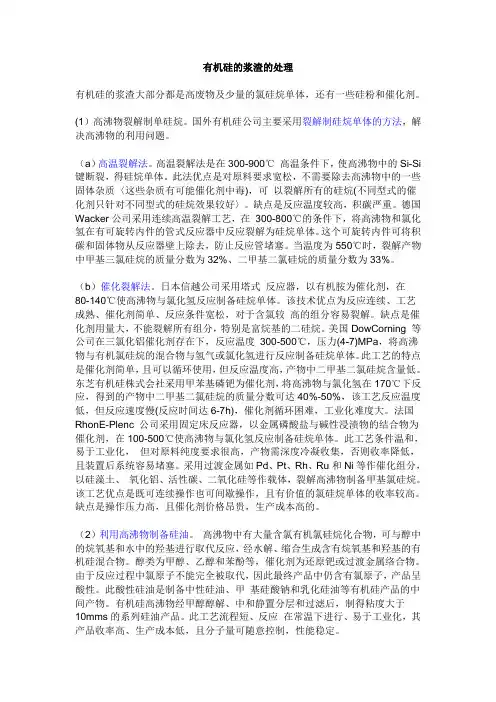

有机硅的浆渣的处理
有机硅的浆渣大部分都是高废物及少量的氯硅烷单体，还有一些硅粉和催化剂。
(1）高沸物裂解制单硅烷。
国外有机硅公司主要采用裂解制硅烷单体的方法，解决高沸物的利用问题。
（a）高温裂解法。
高温裂解法是在300-900℃高温条件下，使高沸物中的Si-Si 键断裂，得硅烷单体。
此法优点是对原料要求宽松，不需要除去高沸物中的一些固体杂质〈这些杂质有可能催化剂中毒)，可以裂解所有的硅烷(不同型式的催化剂只针对不同型式的硅烷效果较好〉。
缺点是反应温度较高，积碳严重。
德国Wacker公司采用连续高温裂解工艺，在300-800℃的条件下，将高沸物和氯化氢在有可旋转内件的管式反应器中反应裂解为硅烷单体。
这个可旋转内件可将积碳和固体物从反应器壁上除去，防止反应管堵塞。
当温度为550℃时，裂解产物中甲基三氯硅烷的质量分数为32%、二甲基二氯硅烷的质量分数为33%。
（b）催化裂解法。
日本信越公司采用塔式反应器，以有机胺为催化剂，在
80-140℃使高沸物与氯化氢反应制备硅烷单体。
该技术优点为反应连续、工艺成熟、催化剂简单、反应条件宽松，对于含氯较高的组分容易裂解。
缺点是催化剂用量大，不能裂解所有组分，特别是富烷基的二硅烷。
美国DowCorning 等公司在三氯化铝催化剂存在下，反应温度300-500℃，压力(4-7)MPa，将高沸物与有机氯硅烷的混合物与氢气或氯化氢进行反应制备硅烷单体。
此工艺的特点是催化剂简单，且可以循环使用，但反应温度高，产物中二甲基二氯硅烷含量低。
东芝有机硅株式会社采用甲苯基磷钯为催化剂，将高沸物与氯化氢在170℃下反应，得到的产物中二甲基二氯硅烷的质量分数可达40%-50%，该工艺反应温度低，但反应速度慢(反应时间达6-7h)，催化剂循环困难，工业化难度大。
法国RhonE-Plenc 公司采用固定床反应器，以金属磷酸盐与碱性浸渍物的结合物为催化剂，在100-500℃使高沸物与氯化氢反应制备硅烷单体。
此工艺条件温和，易于工业化，但对原料纯度要求很高，产物需深度冷凝收集，否则收率降低，且装置后系统容易堵塞。
采用过渡金属如Pd、Pt、Rh、Ru和Ni等作催化组分，以硅藻土、氧化铝、活性碳、二氧化硅等作载体，裂解高沸物制备甲基氯硅烷。
该工艺优点是既可连续操作也可间歇操作，且有价值的氯硅烷单体的收率较高。
缺点是操作压力高，且催化剂价格昂贵，生产成本高的。
（2）利用高沸物制备硅油。
高沸物中有大量含氯有机氯硅烷化合物，可与醇中的烷氧基和水中的羟基进行取代反应，经水解、缩合生成含有烷氧基和羟基的有机硅混合物。
醇类为甲醇、乙醇和苯酚等，催化剂为还原钯或过渡金属络合物。
由于反应过程中氯原子不能完全被取代，因此最终产品中仍含有氯原子，产品呈酸性。
此酸性硅油是制备中性硅油、甲基硅酸钠和乳化硅油等有机硅产品的中间产物。
有机硅高沸物经甲醇醇解、中和静置分层和过滤后，制得粘度大于
10mms的系列硅油产品。
此工艺流程短、反应在常温下进行、易于工业化，其产品收率高、生产成本低，且分子量可随意控制，性能稳定。
（3）利用高沸物制备有机硅防水剂。
利用有机硅产品的憎水特性可以将高沸物水解或醇解制备有机硅防水剂(主要成分甲基硅酸钠)。
用其稀释液(一般质量分数为2%-5%)处理建筑材料、保温材料、混凝土制品和石膏制品，可使这些建筑材料、建筑物及其它制品具有良好的疏水性，并可作为灰浆及水溶性漆的添加剂。
经高沸物防水剂处理的材料具有良好的透气性，有一定的耐腐蚀性，可防止站污，延长建筑物寿命。
在制备过程中，起始水温过低会产生粘稠状物，造成无法洗涤和碱溶；温度过高又会增加盐酸解析，需增加复杂的回收装置。
在水解产物的水洗和脱水过程中，酸含量和水分的控制对提高成品质量十分重要。
加醇可以使部分用碱不能溶解的硅醇作为溶剂调整甲基硅酸钠含量，因此，应注意水温、水分及加醇的控制。
（4）利用高沸物制备消泡剂和脱膜剂。
将有机硅高沸物与低沸物一起进行醇解和水解，可制得相对分子质量为6000-10000的烷氧基和羟基聚硅氧烷，然后用非离子型乳化剂进行乳化，使其成为含聚硅氧烷质量分数为33%-40%的稳定乳液。
该乳液广泛地用作印染工作液的消泡剂和橡胶及塑料制品工业的脱膜剂。
（5）利用高沸物制备陶瓷。
碳化硅(SiC)由于具有极好的高温强度、优良的耐热、耐磨性和化学稳定性，成为最有希望的高温结构材料。
过去通常采用高温碳热还原法制备SiC原料，虽然产品纯度高，但冶炼温度也高，能耗大，产率低，且一般形成α-SiC。
近年来，用化学气相沉积法得到的粉体粒径和形状均一，微观结构和纯度可通过原料选择和合成条件来控制，但成本较高。
采用自蔓延工艺合成SiC，具有节能、工艺简单和产品纯度高的特点，但也以α-SiC为主，在制备SiC陶瓷时需在2000℃以上才能烧结，限制了碳化硅材料的应用。
山东工业陶瓷研究设计院以有机硅高沸物为原料高温热解制备了β-SiC粉体。
实验表明，有机硅高沸物在1450℃晶化2h，可得到晶型较好的β-SiC，用Pt和FeS04作复合催化剂可有效提高有机硅高沸物的陶瓷转化率。
但采用何种催化剂能使其陶瓷转化率达到50%以上，如何通过改变热解工艺参数调整热解产物中的SiC 的含量，则有待进一步研究。
（6）利用高沸物制备有机硅树脂。
各沸程的高沸物均可作为合成新型有机硅树脂的原料，此种有机硅树脂含有活泼羟基，可进一步与其它化合物反应制备新型高聚物。
将某一沸程的高沸物与有机溶剂混合，在搅拌条件下加适量的水进行缩聚反应，硅树脂凝胶化温度约190℃，将反应完毕的有机溶液层用盐水洗至中性，经干燥得到粘稠状树脂，平均收率约为95%，预聚体的相对分子质量为
1000-2000。
这种硅树脂在200℃时热失重很少，具有优良的耐热性。
150- 170℃沸程的高沸物合成的硅树脂，可作为耐高温抗氧剂。
