管线综合设计流程
城市道路排水及管综设计指导
4、雨污水支管的预留，满足现状或者外部已知的（规划、设计）条件，整体竖向偏下游，
相交道路交叉口按满足现状或规划的管位、管径、管内底标高接入考虑。 5、管道布置应避免水流方向锐角。 管道纵断面设计 1、顺道路坡度一般道路坡度小于1.0%的排水管道设计： （案例：岱山三号路）管道坡度尽量同道路坡度。 2、坡度较大道路坡度大于1.0%的排水管道设计： （案例：岱山东路）分段跌水，每个检查井跌水。 3、反坡路段的排水管道设计： （案例：外江路平原地区）管径放大，管道坡度取最小值。
城市道路排水及管线设计总结
2014版
泛 华 建 设 集 团 南 京 设 计 分 公 司 PAN-CHINA Construction Group Nanjing Design Branch 市政综合甲级 城市规划甲级 风景园林甲级 建筑甲级
主要内容
一、建设程序及步骤
二、道路排水设计
三、道路排水设计常见问题 四、道路管综设计
15 cm级配碎石 4 5 土方 挖方 附属 公交站台 自行车停车架 绿化带路牙 人行道路牙 垃圾桶 （二） 桥涵工程 珍珠河桥梁拼宽 （三） 1 市政管线工程 雨水 雨水管d600（埋深2米） 雨水检查井（d600） 雨水口 d300雨水连接管 盖板涵清淤（九华山~南空门口) 更换可调式防沉降井盖 2 污水 污水管d400（埋深2.5米） 污水管d500（埋深3米） 污水管d600（埋深3.5米） 污水检查井 （四） （五） 1 2 4 （六） 1 2 3 （七） 照明工程 交通工程 标线 现状标志牌改造 电子警察 绿化工程 街头绿地 侧分带 树池 建筑改造
图审 施工许可 初步设计 评审报批 概算编制 报批 施工图设计 预算编制 管综设计 管综规划 规划报批 要点 规划报批 方案 评审报批 道路要点
管线综合设计流程
管线综合设计流程管线综合设计的流程包括以下几个步骤：1. 对建筑物内的机电管线进行最佳排位，最大程度减少管道所占空间，提高天花的吊顶高度。
这一步需要具备空间意识，对净高尤其重视。
净高计算时，要按“层高—梁高=净高”。
计算机电净高时，尤其注意扣除地面装饰完成面及管线支吊架占据空间。
2. 绘制过程中考虑工艺的安装美观性。
绘制过程需从整体出发，绘制过程中遵循平衡、分散原则。
避免管线过分集中，或者机电管线空间浪费。
3. 综合图绘制中必要的剖面补充。
有效地避免了机电管线在平面、立面上的交叉和冲突，以保证施工的顺利进行，节约工程成本。
通常绘制过程中，在密集点处绘制机电综合剖面图，详述密集处管道如何排布。
4. 遵循总体原则：大管优先，小管让大管；有压管让无压管；低压管避让高压管；常温管让高温、低温管；可弯管线让不可弯管线、分支管线让主干管线；附件少的管线避让附件多的管线，安装、维修空间≥500mm；电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。
5. 综合管线间距最小值要求：结构专业原则上要求结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示等。
6. 在进行给排水专业设计时，要尽量少设置弯头；给水管线在上，排水管线在下。
保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；除设计提升泵外，带坡度的无压水管绝对不能上翻等。
按照上述步骤进行操作后，就能完成管线的综合设计。
如需更多信息，建议咨询专业设计师或查阅相关设计手册。
综合管线设计说明
管线综合施工总说明1.综合管线规划原则1.1综合管线规划为合理利用有限地下空间，统筹安排各类工程管线，确定地下空间位置，协调各类工程管线之间的关系，为工程管线规划、设计、管线实施及规划管理提供依据。
1.2 工程管线综合规划主要内容：确定各类工程管线在地下敷设的排列顺序和各类工程管线的最小水平净距、最小垂直净距；确定各类工程管线在地下敷设的最小覆土深度；确定各类工程管线的平面位置及周围建（构）筑物的最小水平净距和最小垂直净距。
1.3 工程管线应满足近期建设要求，并保留远景发展的需要。
1.4 各类工程管线内容有：给水管道、雨水管道、污水管道、电力管道(强电管线)、燃气管道及信息管道（弱点管线）（移动、联通、电信、有线电视）等，各专业规划应相互协调。
2.设计规范、标准2.1《室外给水设计规范》（GB50013-2006）2.2《室外排水设计规范》（GB50014-2006）(2011年版)2.3《城市工程管线综合规划规范》（GB50289-98）2.4《城镇供热管网设计规范》（CJJ 34-2010）2.5《城镇燃气设计规范》（GB50028-2006）2.6《电力工程电缆设计规范》（GB50217-2007）2.7《低压配电设计规范》（GB50054-2011）2.9《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.10《电气装置安装工程电缆电路施工及验收规范》（GB50168-2006）2.11《通信管道与通道工程设计规范》（GB50373-2006）2.12《通信管道工程施工及验收技术规范》（GB50374-2006）3.设计原则3.1管线规模容量按远期考虑，管网系统都按远期规划进行设计；3.2管线布置采用先人行道后车行道；检查检修频繁的管道优先布置于人行道上；重力管道优先布置；3.3设计范围内，所有管线均考虑埋地敷设；3.4所有管线符合各管线设置的规范及埋深要求，相互间在平面及竖向不发生碰撞，与道路构筑物不发生矛盾；3.5结合道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下，使路线简捷；3.6所有的排水均考虑重力排除，尽量避免提升，需要特殊处理的排水另行考虑；3.7尽量减少管线在道路交叉口处交叉。
道路管线综合工程方案

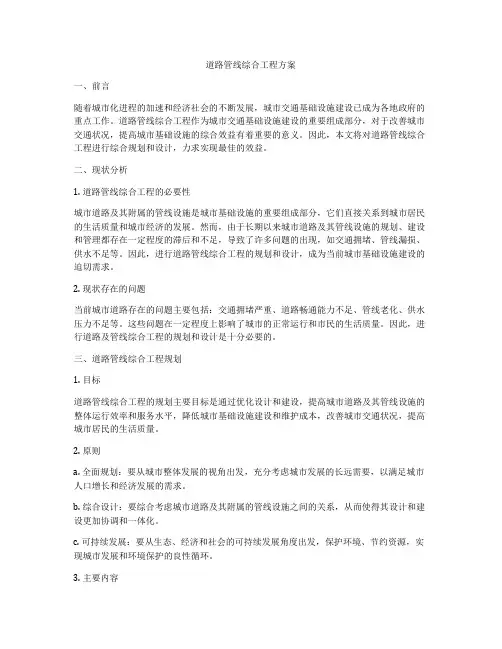

道路管线综合工程方案一、前言随着城市化进程的加速和经济社会的不断发展，城市交通基础设施建设已成为各地政府的重点工作。
道路管线综合工程作为城市交通基础设施建设的重要组成部分，对于改善城市交通状况，提高城市基础设施的综合效益有着重要的意义。
因此，本文将对道路管线综合工程进行综合规划和设计，力求实现最佳的效益。
二、现状分析1. 道路管线综合工程的必要性城市道路及其附属的管线设施是城市基础设施的重要组成部分，它们直接关系到城市居民的生活质量和城市经济的发展。
然而，由于长期以来城市道路及其管线设施的规划、建设和管理都存在一定程度的滞后和不足，导致了许多问题的出现，如交通拥堵、管线漏损、供水不足等。
因此，进行道路管线综合工程的规划和设计，成为当前城市基础设施建设的迫切需求。
2. 现状存在的问题当前城市道路存在的问题主要包括：交通拥堵严重、道路畅通能力不足、管线老化、供水压力不足等。
这些问题在一定程度上影响了城市的正常运行和市民的生活质量。
因此，进行道路及管线综合工程的规划和设计是十分必要的。
三、道路管线综合工程规划1. 目标道路管线综合工程的规划主要目标是通过优化设计和建设，提高城市道路及其管线设施的整体运行效率和服务水平，降低城市基础设施建设和维护成本，改善城市交通状况，提高城市居民的生活质量。
2. 原则a. 全面规划：要从城市整体发展的视角出发，充分考虑城市发展的长远需要，以满足城市人口增长和经济发展的需求。
b. 综合设计：要综合考虑城市道路及其附属的管线设施之间的关系，从而使得其设计和建设更加协调和一体化。
c. 可持续发展：要从生态、经济和社会的可持续发展角度出发，保护环境、节约资源，实现城市发展和环境保护的良性循环。
3. 主要内容a. 道路规划：对城市主干道、次干道和支路进行规划和设计，包括道路的宽度、数量、道路等级和道路伸展方向等。
b. 管线规划：针对城市供水、排水、供电和通讯等管线设施进行规划和设计，确保它们与城市道路的设计更好地协调一体。
地下室综合管线布置工艺及流程
管线综合是将建筑物中的通风空调风管、空调水管、给排水及消防水管、强弱电桥架等所有占据顶部空间的大型管线进行合理布局，使之在满足使用功能的前提下，提升施工工期、质量、成本观感等方面的要求。
最大限度合理协调各安装专业、水电安装与土建、结构、装修之间的问题，以满足各项要求，缩短工期，增加安装的经济效益和社会效益。
综合管线布置工艺及流程：设计依据：1、技术准备时要确定各水电安装专业人员1-2名，调配计算机、打印机等相关设备，组建技术施工小组，对个人员进行职能分配；提供的施工全部水电安装施工图纸电子版。
2、施工进行图纸会审时，积极与设计人员交流、充分沟通、完善节点设计和施工详图设计。
各专业技术人员对施工图认真审核，发现问题及时记录，3、整理施工图纸电子版准备好电子版的施工图纸，并通过对施工图纸的审核及与设计人员的沟通对电子版的施工图纸进行优化整改，将不需要的尺寸线及构筑物线条去掉，并将土建的结构图纸与水电安装图纸进行合并检查，并形成记录。
4、做好各项操作过程的记录在该工艺的整个流程中应同步记录每一次修改的原因、具体内容、修改结果与时间等详细信息。
它便于专业间的及时相互了解，在每次一个专业的调整后其他相关专业能及时准确做出对应的修改；由于整个过程是一个反复修改、讨论的过程不同专业的同一位置可能会重复修改多次，通过记录可以有效避免了由于不同版本图纸的混淆，比较每次修改的效果，记录中还应体现施工现场不同阶段的具体要求、目的以及施工过程中每次提出的其他要求。
同时这些记录有利于现场的签证、变更编制，以及核算变更的工程量。
做好记录工作是项目资料整理的重要组成，也是实现施工过程管理的有效办法。
管线综合注意事项：1、凡是原标高位置不动即可施工者一律不改，只对非动不可的管线进行调整。
2、管线调整需保证原设计功能不变，如有坡度的水管坡度不变，以利于方便管路排水等。
3、调整后应便于安装、维修、使用和管理。
4、全面关注影响管线综合的各类因素，除建筑结构及管线本身尺寸外，还要考虑到如果有保温层厚度，施工维修所需要的间隙，吊架角钢、吊顶龙骨所占空间，以及有关设备如吊柜空调机组和吊顶内灯具，装修造型等各种有关因素。
管线布置综合平衡深化设计的组织与实施
随着我国市场经济发展，大量的现代楼宇拔地而起，现代楼宇使用功能亦从简单发展到了综合多元，各种功能的系统均在现代建筑中使用，如供配电、给排水、空调、消防栓、自动喷淋、消防自动报警、防排烟、电信、楼宇自动化等，使大量的管线安装在楼宇内，且可供安装的空间有限，在安装施工实践中我们发现许多专业设计施工相对独立，各专业设计时考虑管线安装位置缺乏沟通，当施工程序或各专业施工进度有误差时，先施工的专业由于施工位置空间大，管线安装位置的随意性也大，与其它专业管线施工发生互相占位时，由于未预先作出避让，往往使后施工的专业管线无法施工，因此施工组织过程中必须事先将各系统的管线作一个合理有效的位置安排，避免在施工中由于各专业的管线布置安排失误导致大量返工，造成浪费以及拖延工期和影响工程质量。
管线布置综合平衡深化设计技术的推广应用，是解决问题的最有效的方法，本文根据我公司在几个大项目中的实践，探讨如何做好管线布置综合平衡深化设计。
1管线布置综合平衡深化设计的组织1.1管线布置综合平衡深化设计的组织单位根据实践经验，建议如下：有机电安装总承包单位的由机电安装总承包单位组织；没有机电安装总承包单位的应由机电安装专业单位组织；当有些项目机电专业分包被拆分太细时如电气、给排水、空调有不同的施工单位承包，则应由施工总承包单位组织。

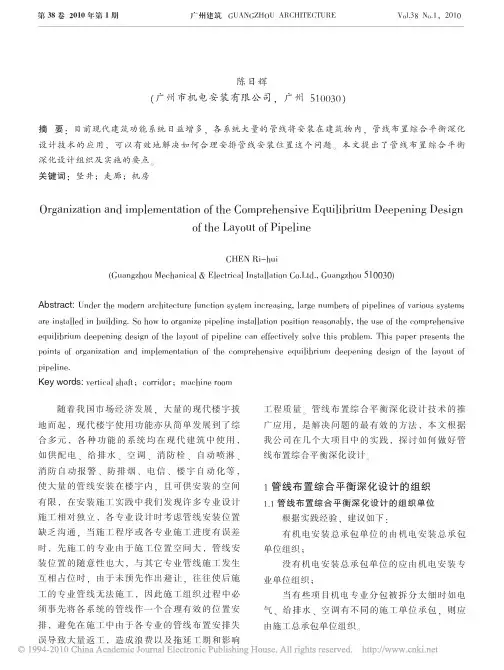

管线布置综合平衡深化设计的组织与实施陈日辉（广州市机电安装有限公司，广州510030）摘要：目前现代建筑功能系统日益增多，各系统大量的管线将安装在建筑物内，管线布置综合平衡深化设计技术的应用，可以有效地解决如何合理安排管线安装位置这个问题。
本文提出了管线布置综合平衡深化设计组织及实施的要点。
关键词：竖井；走廊；机房Organization and implementation of the Comprehensive Equilibrium Deepening Designof the Layout of PipelineCHEN Ri-hui(Guangzhou Mechanical&Electrical Installation Co.Ltd.,Guangzhou510030)Abstract:Under the modern architecture function system increasing,large numbers of pipelines of various systems are installed in building.So how to organize pipeline installation position reasonably,the use of the comprehensive equilibrium deepening design of the layout of pipeline can effectively solve this problem.This paper presents the points of organization and implementation of the comprehensive equilibrium deepening design of the layout of pipeline.Key words:vertical shaft；corridor；machine room第38卷2010年第1期广州建筑GUANGZHOU ARCHITECTURE Vol．38No．1，20101.2管线布置综合平衡深化设计的组织架构以机电安装总承包或机电安装专业为管线布置综合平衡深化设计单位进行讨论：大型工程管线布置综合平衡深化设计的工作量很大，应专门设立管线布置综合平衡深化设计部，中小型工程可以合并在技术部，但也必须有专人负责这项工作。
地下室综合管线布置标准做法完整版本
地下室综合管线布置标准做法完整版本地下室综合管线布置标准做法是目前广泛应用于建筑工程领域的一种技术，其主要目的是确保地下室管线的合理布局，提高建筑的使用效率和安全性。
本文将详细介绍地下室综合管线布置的标准做法，包括结构设计、管线布置原则、布置示例、优势以及总结等方面。
一、引言地下室综合管线布置是指在建筑工程中，通过对地下室的管道、线路等进行合理的设计和布局，实现管道线路的安全、可靠和高效运行。
这种技术广泛应用于住宅、商业、工业等建筑领域，对于提高建筑的使用效率和安全性具有重要意义。
二、地下室结构设计地下室结构设计是进行综合管线布置的基础。
在设计时，需要考虑地下室的尺寸、空间形态、承重结构等因素。
通常，地下室结构由地基、承重墙、梁、板等组成，设计时应确保结构的稳定性和承载能力。
三、综合管线布置原则1、合理性：管线的布置应遵循合理的原则，避免交叉和干扰。
应根据管道的性质、用途、重要性等因素进行分类，合理安排管道的走向和布局。
2、经济性：在满足使用要求的前提下，应尽量减少管道的数量和长度，以降低建设成本。
同时，管线的布置应考虑到施工的难易程度和后期维护的便利性。
3、安全性：管线的布置应遵循安全性的原则，特别是对于易燃、易爆、有毒等危险物品的管道，应采取相应的安全措施，确保建筑的安全性。
四、综合管线布置示例以下是一个综合管线布置的示例：1、给排水管道：包括给水管道、排水管道、雨水管道等。
给水管道应布置在地下室顶部较高处，排水管道应布置在地下室底部较低处，雨水管道应与室外排水系统相连。
2、电力管道：包括电源线、照明线、控制线等。
电源线应与其他管道保持一定距离，避免交叉干扰。
照明线和控制线应布置在顶棚内或墙面上。
3、通风管道：包括送风管道和排风管道。
送风管道应布置在顶棚内或墙面上，排风管道应与室外通风口相连。
4、消防管道：包括消火栓管道、喷淋管道等。
消防管道应与其他管道分开布置，确保安全可靠。
五、地下室综合管线布置标准做法的优势地下室综合管线布置标准做法具有以下优势：1、提高建筑的美观度：合理的管线布局可以使地下室的外观更加整洁、美观，提升建筑的整体形象。
综合管线设计规范
综合管线设计规范的应用现状
添加标题
添加标题
综合管线设计规范的发展历程
添加标题
添加标题
综合管线设计规范的未来展望
综合管线设计规范的发展趋势
智能化：利用先进技术实现管线设计的智能化，提高设计效率和准确性。 绿色环保：注重环保理念，采用低碳、节能的技术和材料，降低对环境的影响。 标准化：制定更加完善的综合管线设计规范，推动行业的标准化发展。 集成化：将多种专业管线集成在一个平台上进行设计，实现信息共享和协同工作。
综合管线设计的原则
确保安全：设计时应充分考虑管线的承载能力和耐久性，确保管线在使用 过程中不发生安全事故。
经济合理：设计时应遵循经济合理的原则，尽可能降低管线的建设和维护 成本。
协调统一：设计时应充分考虑管线的整体性和协调性，确保各管线之间相 互配合、协调工作。
灵活可变：设计时应考虑管线的可变性，以便在未来的建设和改造中能够 方便地进行调整和修改。
综合管线设计规范的前景展望
智能化技术的应 用：随着科技的 进步，智能化技 术将在综合管线 设计规范中发挥 越来越重要的作 用，提高设计效 率和精度。
绿色环保理念： 随着社会对环保 的重视，综合管 线设计规范将更 加注重绿色环保 理念，减少对环 境的负面影响。
标准化和模块化： 未来综合管线设 计规范将更加注 重标准化和模块 化，提高设计效 率，降低成本。
管线的分类与定义
管线的分类：根据用途、材质、压力等级等因素对管线进行分类。
管线的定义：管线是指将液体、气体等介质从一个地方输送到另一 个地方的结构物，包括管道、管束、管组等。
管线的功能：输送介质、支撑结构、保护设施等。
管线的标准：根据不同的行业和领域，管线有不同的标准和规范， 综合管线设计规范是其中之一。
