汽车故障诊断概述
现代汽车故障诊断技术简要概述
故障诊断过程
基于模糊逻辑的故障诊断主要是通过建立汽车故障与模糊逻辑之间的映射关 系，利用模糊集合对故障症状进行描述和处理，从而得出故障原因和部位。
基于模式识别的故障诊断
模式识别基本概念
模式识别是一种通过计算机技术自动识别不同模式或数据的方法。
。
加大对故障诊断技术的实际应用研究，以提高其在汽车维修中
03
的实用性和普及率。
THANK YOU.
借助电脑和相关软件对汽车进行故障诊断，具 有更高的智能化和自动化程度。
汽车故障诊断技术的发展现状
故障自诊断技术
01
现代汽车普遍具备故障自诊断功能，能够通过车载电脑对故障
进行初步判断和处理。
车载诊断系统
02
车载诊断系统能够实时监控车辆运行状况，对异常情况进行报
警提示，方便车主和维修人员对故障进行排查。
论文结构
本文将按照“引言、现代汽车故 障诊断技术概述、应用领域、挑 战与未来发展、结论”五个部分 展开论述
02
现代汽车故障诊断技术的发展
汽车故障诊断技术的演变
1 2
传统经验诊断阶段
依靠维修人员经验对故障进行判断和排查。
仪器诊断阶段
使用专业仪器对汽车进行检测，提高了诊断的 准确性和效率。
3
电脑诊断阶段
在线诊断技术
03
通过与互联网连接，实现故障远程诊断和预警，提高诊断的及
时性和准确性。
汽车故障诊断技术的发展趋势
智能化诊断
借助人工智能、机器学习等技术， 实现故障自动识别和诊断，提高诊 断的效率和准确性。
集成化诊断
简述汽车故障诊断仪的功能
简述汽车故障诊断仪的功能汽车故障诊断仪是一种用于检测和诊断汽车故障的设备。
它可以通过连接到车辆的OBD-II接口，读取和解析车辆的故障码，并提供对故障原因的诊断和修复建议。
汽车故障诊断仪的功能十分强大，下面将详细介绍其主要功能。
1. 故障码读取：汽车故障诊断仪可以读取车辆的故障码，这些故障码是由车辆的电子控制单元（ECU）生成的，用于指示车辆系统出现的故障。
通过读取故障码，可以了解到车辆存在的问题，并进一步进行诊断和修复。
2. 故障码解析：汽车故障诊断仪可以将读取到的故障码进行解析，显示出对应的故障名称和故障描述。
这样，即使不是专业的汽车技术人员，也能够了解到车辆故障的大致情况，为后续的诊断提供参考。
3. 实时数据显示：除了故障码，汽车故障诊断仪还可以读取和显示车辆的实时数据。
这些数据包括发动机转速、车速、冷却液温度、氧传感器数据等等。
通过实时数据的监测，可以对车辆的运行状态进行全面的了解，并判断是否存在异常情况。
4. 故障诊断：汽车故障诊断仪可以根据读取到的故障码和实时数据，对车辆的故障进行进一步的诊断。
它可以根据故障码库和经验规则，判断故障的可能原因，并提供相应的修复建议。
这样，即使不具备专业的汽车维修知识，也能够初步判断故障的原因和解决方案。
5. 清除故障码：一旦车辆的故障得到修复，汽车故障诊断仪可以用于清除故障码。
这样，可以确保修复后的车辆处于正常工作状态，并避免因为历史故障码的存在而对车辆进行误判。
6. 特殊功能：除了基本的故障诊断功能，一些高端的汽车故障诊断仪还具备一些特殊的功能。
比如，可以进行编程和编码，重置和重新学习一些车辆系统，进行电子手册的查询等等。
这些特殊功能可以满足一些特殊的维修需求，提高故障诊断的效率和准确性。
7. 数据记录和回放：一些汽车故障诊断仪还具备数据记录和回放的功能。
它可以记录车辆的故障码和实时数据，并保存在设备中，方便后续的分析和查看。
同时，也可以将记录的数据导出到电脑进行进一步的分析和处理。
汽车故障诊断与检测基础PPT课件
汽车零件的磨损规律
• 零件的 磨损规律是指 两个相配合零 件的磨损量与 汽车行驶里程 的关系，又称 为零件的磨损 特性。
汽车零件的磨损特性曲线
零件的磨损可分为以下3个阶段
• 1.零件的磨合期：零件在走合期的磨损量主要与 零件的表面加工质量及对走合期的使用有关。
为故障。
汽车故障诊断
• 汽车故障诊断是指在不解体（或仅拆下个别小零 件）的情况下，确定汽车的技术状况，查明故障 部位及故障原因的汽车应用技术。
汽车故障诊断方法
• 汽车技术状况的诊断是通过检查、测量、分析、 判断等一系列活动完成的，其基本方法主要分为 人工经验诊断法和现代仪器设备诊断法。
• 在实际的故障诊断过程中，上述两种方法往往同 时综合使用，也称为综合诊断法。
汽车故障产生的原因
• 汽车故障形成的内因是零件失效，外因是行驶条 件。
• 在汽车行驶过程中，汽车的零部件之间或其它介 质与零部件之间均存在相互作用，从而引起零部 件受力、发热、变形、磨损、腐蚀等现象，进而 造成零件失效。
• 外界环境和车辆使用强度，通过对上述相互作用 过程的影响而成为汽车故障发生和技术状况变化 的重要因素。
测技术成为国家“六五”重点推广项目。
汽车故障
• 定义：汽车故障是指汽车部分或完全丧失工作能 力的现象，其实质是汽车零件本身或零件之间的 配合状态发生了异常变化。
• 分类：① 按汽车丧失工作能力的程度可分为局部 故障和完全故障。
•
② 按故障发生的后果可分为轻微故障、一
般故障、严重故障和致命故障。
•
③ 按故障发生的性质可分为自然故障和人
（3）报废零件：或无修理价值 的零件。报废件应恰当回收。
汽车故障诊断大全
发动机冷车起动困难（起动后发动机振
动，然后趋于平稳，中低速时发动机开始抖动， 高速时有所改善 ）
原因分析：可能是火花塞故障或点火时刻过早。 如果不是火花塞的故障，即可判断是点火时刻 过早 （如果点火时刻过早，在电火花闪过的瞬间，活塞离上止点远
动机起动较为困难 4、新买的车辆发动机抖动严重，有时故障
指示灯还会偶尔闪亮 5、电动车窗的升降速度各个车门不一样 6、自动变速器车挂D位时，车有轻微振动
7、发动机的机油刚刚更换没多久就变黑了 8、经过一段时间发动机机油消耗了一部分 9、冬季时，车辆的天窗不能开启 10、车轮圈发黑 11、驾驶同一品牌的车，为何别人的车烧
故障类别
1、真故障 2、假故障 3、维护类故障 4、使用类故障 5、真、假故障并存
真故障
1、排气管冒黑烟 2、车辆的排气管排出蓝色的烟雾 3、车辆的转向盘总是不正，一会向左，一会向
右，飘忽不定 4、运行中发动机温度突然过高 5、车辆在高速行驶时出现全车抖动现象 6、汽车转弯时，转向盘明明转的大转弯却变成
在良好的路面上高速行驶，重、
空车时转向盘均摆动，重车时摆
动严重，且车速越快，摆动越严
重
原因分析：一般是由于制动鼓与轮毂连接螺栓松 动，轮毂轴承孔松旷以及制动鼓镗削偏离中心 而使制动鼓厚度不一，产生不平衡量所致 （因
使用刮水器感觉不错，可是当下小雨启动刮水器时， 就会发现刮水器会在玻璃面上留下擦拭不均的痕迹； 有的时候会卡在玻璃上造成视线不良 ）
故障处理：更换时应注意，在车型及年份 不同，刮水器的安装方法及长度不同 （
有的刮水器胶片的更换很简单。但在更换时应 注意，在车型及年份不同，刮水器的安装方法 及长度不同。有的刮水器只需要更换橡胶片， 而有的刮水器需整体更换。 ）

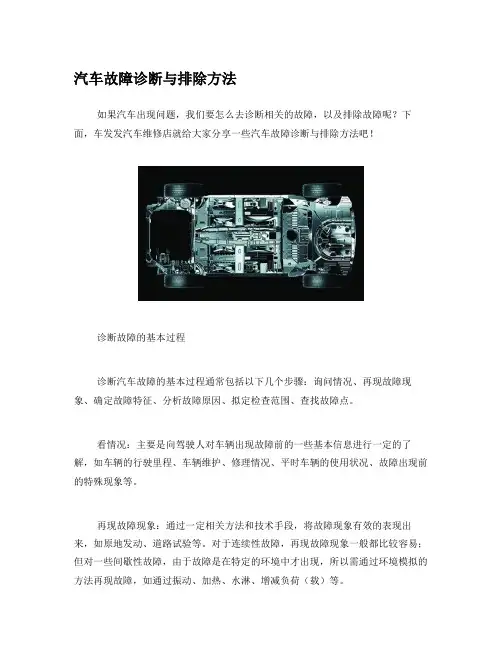

汽车故障诊断与排除方法
汽车故障诊断与排除方法如果汽车出现问题，我们要怎么去诊断相关的故障，以及排除故障呢？下面，车发发汽车维修店就给大家分享一些汽车故障诊断与排除方法吧！诊断故障的基本过程诊断汽车故障的基本过程通常包括以下几个步骤：询问情况、再现故障现象、确定故障特征、分析故障原因、拟定检查范围、查找故障点。
看情况：主要是向驾驶人对车辆出现故障前的一些基本信息进行一定的了解，如车辆的行驶里程、车辆维护、修理情况、平时车辆的使用状况、故障出现前的特殊现象等。
再现故障现象：通过一定相关方法和技术手段，将故障现象有效的表现出来，如原地发动、道路试验等。
对于连续性故障，再现故障现象一般都比较容易；但对一些间歇性故障，由于故障是在特定的环境中才出现，所以需通过环境模拟的方法再现故障，如通过振动、加热、水淋、增减负荷（载）等。
确定故障特征：某一个故障原因造成的故障现象，一般都有其特定的故障表现，也就是故障特征，找准故障特征，对缩小诊断范围，迅速诊断故障十分重要。
分析故障原因：根据汽车具体结构和故障的特征，分析故障原因。
拟定检查范围：依据故障分析的结论，确定检查的范围、步骤和方法。
查找故障点：根据确定的检查范围，采用分段定点或逐点检查的方法。
在检查时，对被查部件的技术标准，要做到心中有数，同时要防止漏检。
排除故障的基本方法换用新品：对一些不可修复的汽车零部件，换用新品配件时，除了要保证配件质量外，还要注意新品配件的型号、出厂日期、生产厂商等；在新品配件装复前，应对其进行必要的性能检测，以确保新品配件技术状态良好。
修复旧品：汽车上大多数的零部件是可以通过技术手段或维修工艺进行修复的，特别是经济价值较高的基础件，如发动机缸体、曲轴、连杆、水箱、底盘的大梁、前轴、车身等。
只要在经济上合算，技术上可行，一般应对旧件进行修复。
代替与互换：在实际工作中，有时会因种种原因一时找不到需要更换的配件，就可以利用汽车配件目录，查找可互换和代替的零部件，一般情况下通用件都是可以代替与互换的，代替与互换只是临时措施，使用正品配件才符合规范。
《汽车故障诊断》课件
对每个案例进行总结，提炼出故障诊断的要点和注意事项 ，以便学生在实际操作中能够更好地运用所学知识解决问 题。
THANKS
感谢观看
《汽车故障诊断》 PPT课件
目录
• 汽车故障诊断概述 • 汽车故障类型与原因 • 汽车故障诊断工具与技术 • 汽车故障诊断实践与案例分析
01
汽车故障诊断概述
汽车故障诊断的定义
汽车故障诊断定义
汽车故障诊断是指通过一系列检测、分析方法，确定汽 车的技术状况，识别其故障部位、原因及发展趋势的过 程。
根据故障分析结果，采取相应的维修措施 ，排除故障。
汽车故障诊断的重要性
01 提高行车安全
及时发现并排除汽车故障 ，可有效降低交通事故发 生的概率。
03 保障车辆性能
准确的故障诊断能确保汽
车各部件正常运行，提高
车辆整体性能。
02 降低维修成本
准确的故障诊断可减少不 必要的维修操作，降低维 修成本。
04 提高维修效率
汽车故障诊断目的
确保汽车安全、可靠、高效地运行，提高汽车维修效率 ，延长汽车使用寿命。
汽车故障诊断的流程
初步检查
对汽车进行外观检查，了解故障现象，确 定故障可能涉及的部位。
故障分析
根据检测结果，结合汽车技术资料，分析 故障原因。
深入检查
使用专业工具和设备，对汽车相关部位进 行检测，获取故障数据。
故障排除
实践操作练习
提供实际操作案例，让学生亲自动手进行故障诊断，培养实际操作能 力和问题解决能力。
案例分析
案例选择
选取具有代表性的汽车故障案例，如发动机故障、底盘故 障、电气系统故障等，以便学生更好地理解和掌握故障诊 断的思路和方法。
汽车故障诊断的基本方法
汽车故障诊断的基本方法汽车故障是我们在驾驶过程中经常遇到的问题，有些故障可能会导致车辆无法正常行驶或者出现安全隐患，因此及时的诊断和解决故障显得尤为重要。
下面我们来介绍一些汽车故障诊断的基本方法。
一、观察法观察法是最简单、最直观的一种方法。
驾驶员在发现车辆出现异常情况时，应该第一时间停车，然后观察车辆的各个部位是否有异常。
例如，发现轮胎出现异常磨损或者漏气，可以通过观察轮胎表面和胎压来判断是什么原因导致的故障。
二、听声音法听声音法是一种比较常见的方法。
当车辆出现异常声音时，驾驶员应该停车，然后打开引擎盖，听听引擎是否正常运转，是否有异常声音。
例如，发现发动机出现异常声音，可以通过听声音来判断是哪个部位出现了故障。
三、嗅气味法嗅气味法是一种用来判断车辆是否存在漏油或者漏气等问题的方法。
当驾驶员发现车辆出现异常气味时，应该停车，然后嗅一下车辆周围是否有异常气味。
例如，发现车辆周围有烧焦的味道，可以通过嗅气味来判断是哪个部位出现了故障。
四、仪器法仪器法是一种更加科学、精确的方法。
通过使用专业的诊断仪器，可以对车辆的各个部位进行全面的检测和诊断。
例如，发现车辆的故障灯亮了，可以通过连接诊断仪器来获取故障码，再根据故障码分析出故障原因，从而进行修复。
五、试探法试探法是一种比较麻烦、耗时的方法。
通过逐步试探，排除一些可能出现故障的原因，最终确定故障原因。
例如，发现车辆加速不够快，可以先检查空气滤清器是否需要更换，再检查燃油系统是否正常，最终确定是否是发动机故障导致的。
总的来说，以上几种方法都是汽车故障诊断中常用的方法。
不同的方法适用于不同的故障情况，驾驶员应该根据实际情况选择合适的方法进行诊断，并及时进行故障排除。
同时，驾驶员也应该保持车辆的定期检查和保养，以降低出现故障的概率。
汽车故障诊断思路与排除方法第1章
1.1.4 汽车零件损坏原理
1．磨损
① 磨粒磨损。 ② 黏着磨损。 ③ 疲劳磨损。 ④ 腐蚀磨损。
2．变形
汽车零件的变形是指在使用过程中， 由于受外部载荷及内部应力等因素的共同 作用，零件的形状和位置发生了不能自行 恢复的变化。
3．断裂
汽车零件在承受较大静载荷、动载 荷或达到材料的疲劳极限时，有可能出 现断裂。
6．气味异常
汽车在运行中，如有制动拖滞、离合 器打滑，则会散发出摩擦片的焦臭味；发 动机过热、机油或制动液燃烧时，会散发 出一种特殊气味；电路断路、搭铁导线烧 毁也有异味。
7．失控或抖动
汽车或总成工作时，可能会出现不 能操纵、操纵困难或失灵，有时会出现 不允许的自身振抖，如定位不正确而出 现的前轮摆振或跑偏；由于曲轴或传动 轴动平衡不好而产生的发动机或传动系 统在运转中的振抖。
8．渗漏
渗漏是指燃油、润滑油、冷却水、 制动液（或压缩空气）动力转向油的渗 漏现象，也是一种明显的故障现象。 渗漏易造成过热、烧损及转向、制 动失灵的故障。
9．外观异常
将汽车停放在平坦路面上，检查外形 状况，如有横向或纵向的倾斜。 其原因多为车架、车身、悬挂、轮胎 等出现异常，这样会引起方向不稳，行驶 跑偏、轮胎早磨等故障。
③ 突发性故障。在故障发生的前一刻没 有明显的故障表现，故障发生往往导致 汽车功能丧失，甚至引发人身、车辆安 全。
3．按故障的程度分类
① 局部功能故障是指汽车某一部分存在 故障，这一部分功能不能实现，而其他 部分功能仍完好。 ② 整体功能故障虽然可能是汽车的某一 部分出现了故障，但整个汽车的功能不 能实现。
1．直观诊断方法
① 问。“问”就是调查。在诊断故障前，应 先问明有关情况。 ② 看。“看”就是观察。即通过观察车辆外 表反映出来的现象，再结合其他情况，来判 断车辆的故障。
第一章汽车故障诊断的基本知识
从上述术语中有关“汽车故障”和“汽车诊断” 的定义出发不难推出汽车故障诊断的含义，汽车故障 诊断是“当汽车部分或完全丧失工作能力的现象发生 后，在不解体（或仅卸下个别小件）的条件下，对汽 车所进行的确定汽车技术状况，查明故障部位及原因 的检查”。 又根据上述术语中，汽车检测是确定汽车技术状 况和工作能力的检查的定义，可以进一步将汽车故障 诊断的含义确定为“当汽车部分或完全丧失工作能力 的现象发生后，在不解体（或仅卸下个别小件）的条 件下通过对汽车进行的检测，查明故障的部位及原因。 ”
整体故障、局部故障 磨合期、正常使用期、耗损故障期
突发性故障、渐进性故障 间歇性故障、持续性故障 功能性故障、警示性故障、隐蔽（检测）性故障 设计故障、制造故障、使用故障、维修故障 轻微故障、一般故障、严重故障、致命故障 偶发性故障、多发性故障 部分故障、完全故障 实际故障、潜在故障 功能故障、参数故障 单点故障、多点故障 单系统故障、多系统故障 一点多症故障、一症多点故障 电控症状机械故障、机械症状电控故障
第1章 汽车故障诊断的基本知识 1.1 汽车故障诊断的基本概念 汽车故障诊断技术是指在整车不解体情况下，确定汽车的技术状况，查明故
障原因和故障部位的汽车应用技术。 汽车是一个复杂的技术系统，是许多总成、机构和元件的有序构成。在使用过程中， 由于某一种或几种原因的影响，其技术状况将随行驶里程的增加而变化，其动力性、经济 性、可靠性、安全性将逐渐或迅速地下降，排气污染和噪声加剧，故障率增加，这不仅对 汽车的运行安全、运行消耗、运输效率、运输成本及环境造成极大的影响，甚至还直接影 响到汽车的使用寿命，因而研究汽车故障的变化规律，定期检测汽车的使用性能，及时而 准确地诊断出故障部位并排除故障，就成为汽车使用技术的一项重要内容。 汽车故障诊断技术是随着汽车的发展从无到有逐渐发展起来的一门技术。国外的一些 发达国家，早在20世纪40～50年代就发展成为以故障诊断和性能调试为主的单项检测技术。 进入60年代后，演变成为既能进行维修诊断，又能进行安全环保检测的综合检测技术。随 着电子计算机的发展，70年代初出现了检测控制自动化、数据采集自动化、数据处理自动 化、检测结果自动打印的现代综合故障检测技术，检测效率极高。进入80年代后，一些先 进国家的现代诊断检测技术已达到广泛应用的阶段，给交通安全、环境保护、节约能源、 降低运输成本和提高运输力等方面带来了明显的社会效益和经济效益。
汽车故障诊断的基本步骤
汽车故障诊断的基本步骤导语：汽车故障诊断是指通过对汽车各个系统和部件的检测、分析和判断，找出汽车故障的具体原因和位置，为修复提供准确的依据。
下面将介绍汽车故障诊断的基本步骤。
一、故障现象观察在进行汽车故障诊断之前，首先要进行故障现象的观察。
驾驶员可以通过听、看、闻等方式对故障进行初步判断，例如听到异常噪音、看到警告灯亮起、闻到异常气味等。
这些观察可以帮助确定故障发生的时间、地点和条件，为后续诊断提供线索。
二、故障信息收集在观察到故障现象后，接下来需要收集与故障有关的信息。
可以通过与驾驶员交流、检查车辆保养记录、使用故障诊断设备等方式获取故障信息。
收集到的信息包括车辆型号、使用年限、保养记录、故障发生频率、驾驶环境等，这些信息有助于缩小故障范围和确定故障原因。
三、系统检查根据故障信息收集到的内容，针对可能出现故障的系统进行检查。
可以通过读取车辆电子控制单元（ECU）的故障码、观察各个系统的工作状态、测量传感器和执行器的电压、电流等方式进行系统检查。
这一步骤旨在确定故障系统，并进一步缩小故障范围。
四、部件检查在确定故障系统后，需要对系统内的各个部件进行检查。
可以使用专用的检测仪器和工具，例如多用途电压表、示波器、扫描仪等，对传感器、执行器、线路等进行测量和检查。
通过对部件的检查，可以找出故障的具体位置和原因。
五、故障分析与判断在完成系统和部件的检查后，需要对收集到的数据和检测结果进行分析和判断。
可以根据故障现象、故障码、测量数据等综合判断故障的原因和位置。
在进行故障分析时，需要综合考虑各个系统和部件之间的关系，避免误判或遗漏。
六、故障修复在确定故障原因和位置后，就可以进行故障修复工作了。
修复方法根据具体故障而定，可能涉及更换部件、修复线路、调整参数等。
在进行修复工作时，需要注意操作规范，确保修复效果和安全性。
七、故障验证在完成故障修复后，需要对车辆进行故障验证。
可以通过测试驾驶、读取故障码、观察系统工作状态等方式验证修复效果。
