低压断路器教案
课题三低压开关教案(一)
湖南省技工学校理论教学教案
教师姓名：
QF
5、低压断路器的选用
常用系列：DZ5 —用于交流50HZ、380V、10A～50A；
DZ10 —用于交流50HZ、380V。
规格有：100A、250A、600A。
低压断路器的选用原则：
（1）UN ＞ UN线路； IN ＞ IN线路
（2）I热脱扣器整定值＝ IN负载
（3）I电磁脱扣器瞬时脱扣整定值＞ I负载峰值
控制电动机时：IZ ≥ Kist
IZ ——电磁脱扣器整定；K ——安全系数，取1.5～1.7；Ist ——电动机的启动电流；（取7IN电机）
（4）UN欠压＝ UN线路
（5）极限通断能力＞ I线路最大短路
例题：P22页
6、低压断路器的安装与使用
（1）应垂直安装，电源线接在上端，负载线接在下端。
（2）当用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器，形成明显的断点。
（3）使用前，各脱扣器应清除防锈油，定期检查脱扣器。
（4）各脱扣器动作值调整好后，不允许随意变动。
（5）触头使用一定次数或分断短路电流后，应及时检查触头系统。
7、低压断路器的常见故障及处理方法表1—10
（1）不能合闸：欠压脱扣器无电压或线圈损坏；储能弹簧变形；反作用弹簧力过大；操作机构不能复位。
（2）电流达整定值，断路器不动作：热脱扣器双金属片损坏；电磁脱扣器衔铁与铁心距离太大或电磁线圈损坏；主触头熔焊。
低压断路器教案
一、断路器的工作原理：断路器的工作原理可用下图说明，它的触点1，共有三个，串联在三相主电路中，当操作手柄闭合后，触点1由锁键2保持在闭合状态，锁键2是由搭钩支持着，搭钩3可以绕轴4转动。
如果搭钩3被杠杆5顶开，触点1就被弹簧6拉开，电路分断。
电磁脱扣器的线圈和主电路串联，当线路发生短路，出现很大过电流时，过电流脱扣器的铁心线圈产生的电磁吸力才能将衔铁9吸合（正常电流所产生的吸力不能使衔铁动作）。
衔铁9吸合时撞击杠杆5，把搭钩3顶上去，使触点1打开。
欠电压脱扣器8的线圈并联在主电路上，当线路电压正常时，欠电压脱扣器产生的吸力能够将它的衔铁10吸合，如果线路电压降到某一定值时，欠电压脱扣器的吸力减小，衔铁10被弹簧11拉开，这时同样撞击杠杆5，把搭钩3顶开，也可以使触点1打开。
热脱扣器的作用和热继电器相同，当线路发生过载时，过载电流流过加热电阻丝13而使双金属片12发热弯曲，同样可将搭钩3顶开，使触点分断，起过载保护作用。
分励脱扣器14是用来远距离分闸（通过按钮15），或由继电保护装置动作来实现自动跳闸。
1——触点2——锁键3——搭钩4——转轴5——杠杆6、11弹簧7——过电流脱扣器8——欠电压脱扣器9、10衔铁12——热脱扣器双金属片13——加热电阻丝14——分励脱扣器15——按钮16——合闸电磁铁注：欠电压脱扣器电磁线圈的引线，应接到断路器的进线端，否则自动脱扣机构松动，不能完成合闸操作。
分励脱扣器电磁线圈通常是接于外部操作电源。
断路器都装有操手柄，作为正常情况下闭合和分断电路及故障后重新接通电路使用。
二、断路器的主要结构：低压断路器的主要结构包括1、触点系统断路器常用的触点有三种形式：1）插入式触点：适合于不产生电弧的接触处，常作开关极后出线的插入式连接。
其特点能通过巨大的短路电流，有电动补偿作用，能防止触点弹开。
2）桥式触点：适合小容量开关用，桥式触点有两个接触点，因增加了一个断点，有助于灭弧。
1.4低压开关和低压断路器(第4节课)
任课教师：俞培根 职 称：工程师
1
课前复习
1.接触器的工作原理及选用方法 2.直流接触器的主要组成
2
学习目标：
通过学习，让学生掌握各种开关电器的结构， 技术数据以及各种开关的型号和图形符号
重点及难点：
重点：各种开关结构、图形符号以及工作原理,
难点：各种开关的工作原理
3
1.4低压开关和低压断电路
断路器主要由三个基本部分组成：即触头、灭弧系统和各
种脱扣器，包括过电流脱扣器、失压(欠电压)脱扣器、热 脱扣器、分励脱扣器和自由脱扣器。
L L L 1
2
3
远控按钮
过电流脱扣器
QF
QF
分励脱扣器
热脱扣器
失电压脱扣器
断路 器图形符 号
断路器工作原理示意图及图形文字符号
失压保护 过流保护 过载保护
11
断路器的结构和工作原理
• 1.4.3 低压断路器的结构和工作原理 低压断路器又称自动空气开关，当电路发生严重的过载、 短路及欠电压等故障时能自动切断故障电路，从而保护其 他电器。低压断路器也可用于不频繁地接通和断开电路及 不频繁地启动电动机。
断路器的种类 按其用途和结构特点可分为DW型框架式断路器、DZ型 塑料外壳式断路器、DS型直流快速断路器和DWX型、 DWZ型限流式断路器等。 框架式断路器：主要用作配电线路的保护开关， 塑料外壳式断路器：可用作配电线路的保护开关，还可 用作电动机、照明电路及电热电路的电源开关。
断路器工作原理动画示意
12
1.4低压开关和低压断电路
1.4.5 低压断路器的选择
(1) 断路器类型的选择：应根据使用场合和保护要求来选 择。如一般选用塑壳式；短路电流很大选用限流型；额定
低压电器基础知识教案
低压电器基础知识教案第一章：低压电器概述1.1 低压电器的定义与分类1.2 低压电器的作用与重要性1.3 低压电器的应用领域第二章：低压断路器2.1 低压断路器的结构与原理2.2 低压断路器的类型及特点2.3 低压断路器的选择与使用第三章：接触器3.1 接触器的结构与原理3.2 接触器的类型及特点3.3 接触器的选择与使用第四章：继电器4.1 继电器的结构与原理4.2 继电器的类型及特点4.3 继电器的选择与使用第五章：低压电器的设计与选型5.1 低压电器设计的基本原则5.2 低压电器选型的依据与注意事项5.3 低压电器的设计案例分析第六章：低压电器的主要参数及测试6.1 低压电器的主要参数6.2 低压电器的测试方法及设备6.3 低压电器测试的注意事项及故障分析第七章：低压电器的安装与维护7.1 低压电器的安装要求及步骤7.2 低压电器的维护方法及周期7.3 低压电器故障的排除与修复第八章：低压电器的安全性与可靠性8.1 低压电器的安全性要求及措施8.2 低压电器的可靠性指标及提高方法8.3 低压电器的安全性与可靠性评估方法第九章：低压电器的节能与环保9.1 低压电器节能的意义与方法9.2 低压电器环保的要求与措施9.3 低压电器节能与环保的应用案例第十章：低压电器的发展趋势与应用前景10.1 低压电器市场的现状与趋势10.2 低压电器技术创新与发展方向10.3 低压电器在新能源及智能化领域的应用前景重点和难点解析一、低压电器概述难点解析：低压电器的作用与重要性，需要深入理解其在电力系统中的关键作用，以及在不同应用领域中的具体应用场景。
二、低压断路器难点解析：低压断路器的结构与原理，需要理解其工作原理以及如何根据实际需求选择合适的断路器。
三、接触器难点解析：接触器的结构与原理，需要深入理解其工作原理以及在电路中的作用。
四、继电器难点解析：继电器的结构与原理，需要理解其工作原理以及如何根据实际需求选择合适的继电器。
低压断路器教材060914
a. 人工直接操作(如手柄)，或通过人发出指令操作(如按 钮控制电动机实现触头闭合）；
b. 电路产生过载或短路电流时，脱扣器感测电路，通过 传动机构实现触头断开，自动切断电路；
二.断路器工作原理、结构及主要参数
(3)过电流脱扣器 延时脱扣器和瞬动脱扣器是直接感测故障电流和发出切断电路指令，是 断路器的关键部件，是不可缺少的。
1）欠电压脱扣器
用以对线路电压有保护要求的场合。 线路电压Us 欠电压脱扣器额定电压UN ①35%UN≤ Us ≤70%UN，欠电压脱扣器使断路 器跳闸； ②Us ≤35%UN 时，断路器不能闭合；
2）分励脱扣器
不能直接感测电路，主要用于应急状态下， 对断路器进行远距离断开操作。
二.断路器工作原理、结构及主要参数
触头常用的接触形式有：点接触、线接 触和面接触三种。
二.断路器工作原理、结构及主要参数
2）触头基本参数
① 触头开距 触头在完全断开位置时， 动静触头之间的距离，也称为触头的电 气间隙；
② 触头超行程 指触头到达接触位置后 的触头行程；即将静触头移开，动触头 到达接触位置后所能够移动的距离；
③ 触头接触压力 加在动静触头间接触面上的压力；
2.断路器的结构
主要由触头系统、操作机构、过电流脱扣器和灭弧装置组成。
(1)触头系统 (2)操作机构 (3)过电流脱扣器 (4)灭弧装置 (5)附件
二.断路器工作原理、结构及主要参数
（1）触头系统
触头系统是断路器的执行部分(接通和分 断电路)，一般由动触头、静触头和连接 线组成。 1）触头接触形式
次)
额定绝缘电压) ，不要求承载
②过载脱扣器 额定电流。
低压开关教案

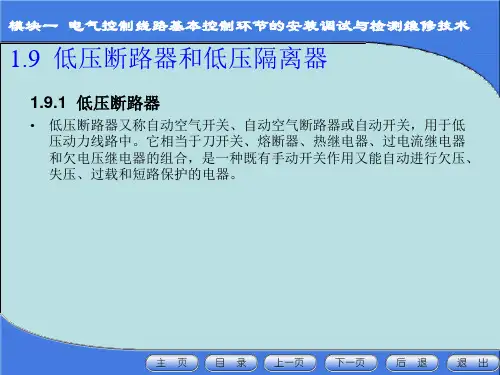

1.9 低压断路器和低压隔离器1.9.1低压断路器•低压断路器又称自动空气开关、自动空气断路器或自动开关，用于低压动力线路中。
它相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠压、失压、过载和短路保护的电器。
1.9 低压断路器和低压隔离器• 1. 低压断路器的结构及工作原理•低压断路器主要由触点系统、操作机构、保护元件（各种脱扣器）和灭弧系统四部分组成。
如图1.28所示为低压断路器的结构原理图，如图其图文符号1.29所示。
图1.28 低压断路器结构示意图1—主触点2—自由脱扣机构3—过电流脱扣器4—分励脱扣器5—热脱扣器6—失压脱扣器7—按钮图1.29断路器图形符号和文字符号1.9 低压断路器和低压隔离器2. 低压断路器的型号及主要技术参数•常见的DZ20系列塑壳式低压断路器型号含义及技术参数如下:1.9 低压断路器和低压隔离器1.9.2低压隔离器• 1. 刀开关•刀开关广泛应用用在低压成套配电装置中，作为不频繁地手动接通和分断交直流电路或作隔离开关作用。
•刀开关（又称闸刀开关）是由操作手柄、闸刀式动触头、刀夹式静触头及绝缘底板组成，依靠手动进行插入与脱离插座的控制。
•刀开关按极数分，有单极、双极和三极；按结构分，有平板式或条架式；按操作方式分，有直接手柄操作式、杠杆操作机构式和电动操作机构式；按转换方向分，有单投和双投等。
•以下主要介绍塑壳开关和封闭式负荷开关。
1.9 低压断路器和低压隔离器•1) 塑壳开关图1.30 HK系列负荷开关(a)内部结构(b) 图形符号1-瓷柄2-触刀3-出线座4-瓷底座5-静触头6-进出线7-胶盖1.9 低压断路器和低压隔离器•2) 封闭式负荷开关•HH系列封闭式负荷开关的外形如图1.31所示，图1.31 HH系列封闭式负荷开关1-速动弹簧2-转轴3-手柄4-触刀5-夹座6-熔体1.9 低压断路器和低压隔离器• 2. 转换开关•转换开关（又称组合开关）由分别装在多层绝缘体的动、静触片组成。
NO06.课题三低压开关——低压断路器
授课主要内容或板书设计
课题三、低压开关
一、低压断路器
低压断路器又称为自动空气开关或者自动空气断路器。
用于分配电能、不频繁启动异步电动机以及对电源线路及电动机的保护。
当电路发生过载、短路、失压、或者欠压等故障时能自动切断电路故障的一种保护电器。
1．功能
正常时：控制作用
故障时：保护作用（过载、短路、失压保护）
2．分类
结构：塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式。
漏电保护式
3．结构及原理
触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器、绝缘外壳。
4．符号及型号
5．低压断路器的选用
1)额定电流和额定电压
热脱扣器：I Z=I N
2)
3)电磁脱扣器:I Z≥KI ST(K=1.5~1.7)或I Z=10I N
4)欠压脱扣器：U Z=U N
5)分段能力：I dZ≥I dmax
6．安装与使用
垂直安装，电源接上端，负载接下端。
课堂教学安排。
电力拖动教案-低压开关
电力拖动教案-低压开关教案章节：第一章至第五章第一章：低压开关概述教学目标：1. 了解低压开关的定义、分类和作用。
2. 掌握低压开关的主要性能参数。
3. 熟悉低压开关的安装和维护方法。
教学内容：1. 低压开关的概念及其在电力系统中的应用。
2. 低压开关的分类：断路器、接触器、继电器等。
3. 低压开关的主要性能参数：额定电压、额定电流、断路能力等。
4. 低压开关的安装与维护方法。
教学方法：1. 采用讲授法，讲解低压开关的基本概念、分类和性能参数。
2. 采用案例分析法，分析低压开关在实际应用中的作用。
3. 采用实践操作法，演示低压开关的安装和维护方法。
第二章：低压断路器教学目标：1. 掌握低压断路器的工作原理。
2. 熟悉低压断路器的结构特点。
3. 了解低压断路器的选用和安装方法。
教学内容：1. 低压断路器的工作原理：电磁脱扣器、热脱扣器、漏电脱扣器等。
2. 低压断路器的结构特点：触头、灭弧装置、脱扣器等。
3. 低压断路器的选用和安装方法。
教学方法：1. 采用讲授法，讲解低压断路器的工作原理和结构特点。
2. 采用案例分析法，分析低压断路器在实际应用中的选用和安装方法。
第三章：低压接触器教学目标：1. 掌握低压接触器的工作原理。
2. 熟悉低压接触器的结构特点。
3. 了解低压接触器的选用和安装方法。
教学内容：1. 低压接触器的工作原理：电磁吸合、触头闭合等。
2. 低压接触器的结构特点：电磁铁、触头、弹簧等。
3. 低压接触器的选用和安装方法。
教学方法：1. 采用讲授法，讲解低压接触器的工作原理和结构特点。
2. 采用案例分析法，分析低压接触器在实际应用中的选用和安装方法。
第四章：低压继电器教学目标：1. 掌握低压继电器的工作原理。
2. 熟悉低压继电器的结构特点。
3. 了解低压继电器的选用和安装方法。
教学内容：1. 低压继电器的工作原理：电磁吸合、触头闭合等。
2. 低压继电器的结构特点：电磁铁、触头、弹簧等。
3. 低压继电器的选用和安装方法。
低压电器教案范文
低压电器教案范文教案：低压电器一、教学目标：1.了解低压电器的基本概念和分类；2.掌握低压电器的安装、使用和维护等基本技能；3.培养学生的动手操作和问题解决能力。
二、教学重难点：1.低压电器的分类和功能；2.低压电器的安装和使用技巧；3.低压电器的故障排查和维修。
三、教学过程：1.低压电器的概念和分类（15分钟）教师通过图片和实物示范，向学生介绍低压电器的概念和分类，包括断路器、熔断器、接触器、继电器等，并讲解各种低压电器的功能和应用领域。
2.低压电器的安装和使用技巧（30分钟）（1）安装要点：教师向学生演示低压电器的安装过程，包括选择安装位置、安装固定支架、接线连接、检查的注意事项等。
（2）使用技巧：教师讲解低压电器的使用技巧，包括开关操作、电流调整、故障检测等，同时指导学生进行实际操作练习。
3.低压电器的故障排查和维修（45分钟）（1）故障排查：教师向学生介绍低压电器的常见故障类型和排查步骤，包括检查接线是否松动、观察指示灯是否正常、使用测量工具进行电压电流检测等。
（2）维修技巧：教师讲解低压电器的维修方法和技巧，包括更换损坏的零部件、清洁接点、调整电流大小等，同时指导学生进行实际维修操作。
4.实践操作与总结归纳（30分钟）（1）学生根据教师的指导，进行低压电器的安装、使用和维修实践操作。
（2）学生通过实践操作，总结低压电器的安装、使用和维护等基本技能，形成学习笔记和心得体会。
5.教师评价与反馈（10分钟）教师对学生的实践操作进行评价和反馈，同时回答学生的问题，激发学生对低压电器的兴趣和学习热情。
四、教学评价：通过本次教学活动，学生能够对低压电器有一定的了解，掌握低压电器的安装、使用和维护等基本技能。
同时，学生通过实践操作和总结归纳，能够自主解决低压电器的故障，并形成学习笔记和心得体会。
教师通过评价和反馈，了解学生的学习情况和问题，调整和改进教学内容和方法，提高教学效果。
低压电器基础知识教案
低压电器基础知识教案第一章：低压电器概述1.1 教学目标了解低压电器的定义、分类和应用范围掌握低压电器的基本原理和性能指标了解低压电器的发展趋势1.2 教学内容低压电器的定义和分类低压电器的基本原理低压电器的性能指标低压电器的发展趋势1.3 教学方法采用讲授法，讲解低压电器的定义、分类和应用范围通过实物展示或图片，使学生直观了解低压电器的外观和结构利用案例分析，使学生了解低压电器在不同领域中的应用引导学生进行思考和讨论，探讨低压电器的发展趋势1.4 教学评估课堂问答：了解学生对低压电器定义、分类和应用范围的理解程度课后作业：要求学生绘制低压电器的基本原理图，以检验学生对基本原理的掌握情况第二章：低压断路器2.1 教学目标了解低压断路器的定义、结构和分类掌握低压断路器的工作原理和性能指标学会低压断路器的选择和应用2.2 教学内容低压断路器的定义和结构低压断路器的工作原理低压断路器的性能指标低压断路器的选择和应用2.3 教学方法采用讲授法，讲解低压断路器的定义、结构和分类通过实物展示或图片，使学生直观了解低压断路器的外观和结构利用模拟实验，让学生亲自操作低压断路器，了解其工作原理结合实际案例，引导学生了解低压断路器的选择和应用2.4 教学评估课堂问答：了解学生对低压断路器定义、结构和分类的理解程度课后作业：要求学生绘制低压断路器的工作原理图，以检验学生对工作原理的掌握情况实践操作：让学生在实验室中操作低压断路器，了解其使用方法和注意事项第三章：低压接触器3.1 教学目标了解低压接触器的定义、结构和分类掌握低压接触器的工作原理和性能指标学会低压接触器的选择和应用3.2 教学内容低压接触器的定义和结构低压接触器的工作原理低压接触器的性能指标低压接触器的选择和应用3.3 教学方法采用讲授法，讲解低压接触器的定义、结构和分类通过实物展示或图片，使学生直观了解低压接触器的外观和结构利用模拟实验，让学生亲自操作低压接触器，了解其工作原理结合实际案例，引导学生了解低压接触器的选择和应用3.4 教学评估课堂问答：了解学生对低压接触器定义、结构和分类的理解程度课后作业：要求学生绘制低压接触器的工作原理图，以检验学生对工作原理的掌握情况实践操作：让学生在实验室中操作低压接触器，了解其使用方法和注意事项第四章：低压继电器4.1 教学目标了解低压继电器的定义、结构和分类掌握低压继电器的工作原理和性能指标学会低压继电器的选择和应用4.2 教学内容低压继电器的定义和结构低压继电器的工作原理低压继电器的性能指标低压继电器的选择和应用4.3 教学方法采用讲授法，讲解低压继电器的定义、结构和分类通过实物展示或图片，使学生直观了解低压继电器的外观和结构利用模拟实验，让学生亲自操作低压继电器，了解其工作原理结合实际案例，引导学生了解低压继电器的选择和应用4.4 教学评估课堂问答：了解学生对低压继器第六章：低压电器的安装与维护6.1 教学目标了解低压电器安装的基本要求和步骤掌握低压电器维护的方法和技巧学会低压电器故障诊断和排除的方法6.2 教学内容低压电器安装的基本要求和步骤低压电器维护的方法和技巧低压电器故障诊断和排除的方法6.3 教学方法采用讲授法，讲解低压电器安装的基本要求和步骤通过实物展示或图片，使学生直观了解低压电器安装的过程利用模拟实验，让学生亲自进行低压电器的安装和维护操作结合实际案例，引导学生了解低压电器故障诊断和排除的方法6.4 教学评估课堂问答：了解学生对低压电器安装要求和步骤的理解程度实践操作：让学生在实验室中进行低压电器的安装和维护操作，检验其掌握情况故障诊断：让学生分析模拟的低压电器故障，诊断故障原因并提出解决方案第七章：低压电器的安全防护7.1 教学目标了解低压电器的安全防护措施和原则掌握低压电器的安全操作方法和注意事项学会低压电器故障时的应急处理方法7.2 教学内容低压电器的安全防护措施和原则低压电器的安全操作方法和注意事项低压电器故障时的应急处理方法7.3 教学方法采用讲授法，讲解低压电器的安全防护措施和原则通过实物展示或图片，使学生直观了解低压电器的安全防护装置利用模拟实验，让学生亲自操作低压电器，了解安全操作方法和注意事项结合实际案例，引导学生了解低压电器故障时的应急处理方法7.4 教学评估课堂问答：了解学生对低压电器安全防护措施和原则的理解程度实践操作：让学生在实验室中进行低压电器的安全操作，检验其掌握情况应急处理：让学生模拟低压电器故障，进行应急处理，检验其应对能力第八章：低压电器的节能与环保8.1 教学目标了解低压电器节能的意义和途径掌握低压电器环保的特点和重要性学会低压电器节能与环保的设计方法和应用8.2 教学内容低压电器节能的意义和途径低压电器环保的特点和重要性低压电器节能与环保的设计方法和应用8.3 教学方法采用讲授法，讲解低压电器节能的意义和途径通过实物展示或图片，使学生直观了解低压电器节能与环保的特点利用模拟实验，让学生亲自进行低压电器节能与环保的设计和应用操作结合实际案例，引导学生了解低压电器节能与环保的设计方法和应用8.4 教学评估课堂问答：了解学生对低压电器节能意义和途径的理解程度实践操作：让学生在实验室中进行低压电器节能与环保的设计和应用操作，检验其掌握情况第九章：低压电器的故障分析与维修了解低压电器故障产生的原因掌握低压电器故障分析的方法和步骤学会低压电器维修技巧和注意事项9.2 教学内容低压电器故障产生的原因低压电器故障分析的方法和步骤低压电器维修技巧和注意事项9.3 教学方法采用讲授法，讲解低压电器故障产生的原因通过实物展示或图片，使学生直观了解低压电器故障的现象利用模拟实验，让学生亲自进行低压电器故障分析和维修操作结合实际案例，引导学生了解低压电器维修技巧和注意事项9.4 教学评估课堂问答：了解学生对低压电器故障产生原因的理解程度实践操作：让学生在实验室中进行低压电器故障分析和维修操作，检验其掌握情况第十章：低压电器在电力系统中的应用10.1 教学目标了解低压电器在电力系统中的作用和重要性掌握低压电器在电力系统中的应用实例学会低压电器在电力系统中的选择和配置方法重点和难点解析一、低压电器概述难点解析：低压电器的基本原理和性能指标的理解和应用；了解低压电器的发展趋势。
