2019-2020年九年级物理知识点归类训练——串联电路之分压特点
2019-2020学年九年级物理知识点归类训练——串联电路之分压特点知识点一：实验评估1.某同学对“串联电路电压规律”进行探究。
【设计与进行实验】(1)按图所示电路图连接电路；(2)闭合开关，用电压表测出L1两端的电压；(3)在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；(4)测出AC间的电压。
【交流与评估】(1)在拆接电路时，开关必须________。
(2)该同学用上面的方法________(选填“能”或“不能”)测出L2两端的电压，原因是______________________________。
(3)方法改进后，所测出的A、B，B、C，A、C间的电压记录在下表中，分析数据可以得出本次实验的结论：串联电路总电压________(选填“等于”或“不等于”)各用电器两端电压之和。
(4)这个实验在步骤设计上还存在的不足之处是____________________________；在表格设计上的不足是________________________________________。
2.小磊所在的四人合作小组在做“研究串联电路的电压特点”的实验（如图所示）。
（1）小磊同学在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________。
（2）连接完毕后，检查电路无误后，开关闭合。
同组小红观察到两个灯泡都发光了，但L1明显发光较亮，于是小红认为L1之所以较亮是因为通过L1的电流较大，小刚立即指出小红说法是错误的。
小刚指出小红的说法错误，是依据________。
（3）小刚在实验中，先用电压表的引线E、F分别连接了灯泡接线柱A、B，测出了L1两端的电压为U1，接着又测出了L2两端的电压为U2，以及L1和L2的总电压U。
小磊观看了小刚的全部的操作，评价小刚的操作过于繁琐，于是提出的改进方法是：当测完L1两端的电压后，其它线路不要动，只要将引线E从A接线柱上拿下，连接到D接线柱，就能完成对L2电压的测量。
小磊的说法正确吗？________。
若按小磊的方法进行实验，将看到的结果是________。
（4）在测量L1两端的电压时，出现了突发状况，原本两灯都在发光，但突然两灯都熄灭了，可电压表依然有示数。
小磊组请教了老师后，明白了造成此故障的原因。
请判断此故障是________。
3.“探究串联电路的电压关系”的实验电路如图1所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不同”）规格的小灯泡。
（2）小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是______。
（3）正确连接后，闭合开关，发现电压表示数为零，则小灯泡的故障可能是______。
（写出其中的一种故障即可）（4）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
小明用上面的方法能否测出L2两端的电压？______，为什么？______。
（5）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，其中AB间的电压如图2电压表所示，其示数为______V．小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此实验在设计方案上存在的不足之处是______，改进方法______。
4.如图所示，在探究串联电路电压特点时，将电压表分别接到AB、BC、A处，测出电阻R1两端的电压U1、电阻R2两端的电压U2，以及串联电路两端的总电压U，下表是每组记录的实验数据。
（1）分析比较表一中各组的U1、U2和U的数据，可初步得到的结论是：______。
（2）如果每个组的电阻都是5Ω、10Ω的，这样得出结论有什么不好？______。
（3）小明组从实验室取3个电压表分别测U1、U2和U，小刚组则是取一个电压表测量3次，分别测U1、U2和U，小明和小刚哪一组实验精度高______。
5.小明用如图所示的电路“探究串联电路的电压规律”。
进行了如下操作：①按如图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③电压表所接的B点不动，只断开A点导线，并改接到C点上，用电压表测出L2两端的电压；④测出AC间的电压。
(1)小明用上面的方法________(选填“能”或“不能”）测出L2两端的电压，原因是________。
(2)方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析数据可以得出本次实验的结论是：串联电路中，________ 。
(3)小明在进行操作④时，发现两个灯都发光，但电压表示数为0,故障可能是 ________。
排除故障闭合开关后发现L1比L2亮，若灯泡L1、L2通过的电流、两端的电压、各自的电阻分别用I1、I2、U1、U2、R1、R2表示，原因不可能是（）A.I1＞I2B.U1＞U2C.R1＞R2D.L1L2规格不同(4)这个实验在设计上还存在的不足之处是 ________。
6.小梦实验小组在“探究串联电路的电压规律”的实验中。
（1）小梦连接的部分电路如图所示，请你用笔画线代替导线，将电路连接完整。
要求电压表测量L1两端的电压，L1和L2串联。
（2）连接电路时，开关应该______。
（3）电路连接正确后，开始实验，通过调整电压表的位置，小梦记录了如下数据。
分析记录的实验数据，同组的小伟认为：串联电路总电压等于各部分电路两端电压之和。
请对小伟的做法进行评价：______，改进方法是______。
知识点二：实验数据分析1.某校初三同学完成“探究串联电路的电流特点”实验后，想继续“探究串联电路的电压特点”。
甲、乙两组同学利用若干定值电阻、干电池等实验器材，按照如图的电路进行了多次实验，并将实验数据记录在下表中。
①分析比较每次实验的数据及相关条件，可归纳得出的初步结论是：______。
②为了实现多次测量实验数据的目的，甲组的方法是：______；乙组的方法是：______。
③甲、乙两组同学分析比较表1、表2中第二列、第三列与第四列的数据发现：串联导体两端的电压有时相等、有时不相等。
你认为此现象产生的原因是______。
2.如图甲所示，艾力做“探究电流跟两端电压的关系”的实验．（1）连接电路时，开关应______ ，并将滑动变阻器的滑片滑到______ 端．（2）闭合开关后，他发现电流表和电压表的指针偏转情况如图乙所示，出现这种情况的原因可能是______ ．（3）通过实验，他记录了电压与电流相对应的有关数据，如表，根据表格中的数据，你能得到的结论是______ ．（4）利用图甲的电路图还可以完成的实验有______ ．知识点三：实验步骤补充1.某同学用如图所示的电路来做“探究串联电压和电流特点”的实验，电流表已正确接入电路．（1）在图甲中，用笔画线代替导线，将电压表接入电路，测量L2两端的电压；（2）电路接好后，试触时发现电压表指针出现如图乙所示情况，那么下一步应进行的操作是：______；（3）用电压表测得AB、CD、AD间电压分别为U1、U2、U3，重复三次实验得到三者之间的关系式总有：U1=U2和U1+U2=U3，分析出现这个结论的原因可能是______，多次进行该实验的目的是______．2.小明设计了如图甲所示电路来“探究串联电路中用电器两端的电压与电源两端的电压的关系。
”（1）小明认为测量L2两端的电压，只要将开关S2闭合、S1断开，再将电压表连接在A点的导线改接在C 点即可。
同组同学认为这样做有问题，请你写出理由：______。
（2）小明认为将如图甲所示电路中的开关S1、S2均闭合，也同样能测出L2两端的电压。
同组同学指出这样做不能得出实验结果，原因是______。
（3）小明正确测量出电源电压为 4.4V，灯泡L1和L2两端电压的示数相同均为图乙所示，其电压值为______V．接下来实验，小明应该进行的主要操作是______。
2019-2020学年九年级物理知识点归类训练——串联电路之分压特点参考答案知识点一：实验评估1.某同学对“串联电路电压规律”进行探究。
【设计与进行实验】(1)按图所示电路图连接电路；(2)闭合开关，用电压表测出L1两端的电压；(3)在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；(4)测出AC间的电压。
【交流与评估】(1)在拆接电路时，开关必须________。
(2)该同学用上面的方法________(选填“能”或“不能”)测出L2两端的电压，原因是______________________________。
(3)方法改进后，所测出的A、B，B、C，A、C间的电压记录在下表中，分析数据可以得出本次实验的结论：串联电路总电压________(选填“等于”或“不等于”)各用电器两端电压之和。
(4)这个实验在步骤设计上还存在的不足之处是____________________________；在表格设计上的不足是________________________________________。
【答案】（1）断开；（2）不能；电压表正、负接线柱接反了；（3）不等于；（4）测量次数太少；物理量没有单位。
【解析】（1）拆接电路时，为了安全，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，故不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.9V，这与U AC间电压3.7V不相等，故他的结论与猜想不相符，是由实验误差造成的；（4）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律；故答案为：（1）断开；（2）不能；电压表正、负接线柱接反了；（3）不等于；（4）测量次数太少；物理量没有单位.2.小磊所在的四人合作小组在做“研究串联电路的电压特点”的实验（如图所示）。
（1）小磊同学在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________。
（2）连接完毕后，检查电路无误后，开关闭合。
同组小红观察到两个灯泡都发光了，但L1明显发光较亮，于是小红认为L1之所以较亮是因为通过L1的电流较大，小刚立即指出小红说法是错误的。
小刚指出小红的说法错误，是依据________。
（3）小刚在实验中，先用电压表的引线E、F分别连接了灯泡接线柱A、B，测出了L1两端的电压为U1，接着又测出了L2两端的电压为U2，以及L1和L2的总电压U。
小磊观看了小刚的全部的操作，评价小刚的操作过于繁琐，于是提出的改进方法是：当测完L1两端的电压后，其它线路不要动，只要将引线E从A接线柱上拿下，连接到D接线柱，就能完成对L2电压的测量。

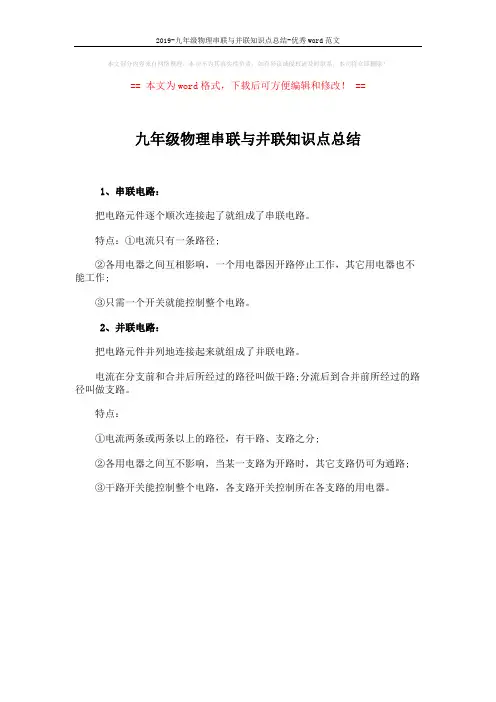

2019-九年级物理串联与并联知识点总结-优秀word范文 (1页)
2019-九年级物理串联与并联知识点总结-优秀word范文
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
九年级物理串联与并联知识点总结
1、串联电路：
把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径;
②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作;
③只需一个开关就能控制整个电路。
2、并联电路：
把电路元件并列地连接起来就组成了并联电路。
电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。
特点：
①电流两条或两条以上的路径，有干路、支路之分;
②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路;
③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
新人教版九年级物理上册《串联和并联》知识点讲解
新人教版九年级物理上册（串联和并联）知识点讲解新人教版九年级物理上册（串联和并联）知识点讲解知识点1.串联电路几个电路元件沿着单一路径相互连接，每个连接点最多只连接两个元件，此种连接方法称为串联。
以串联方法连接的电路称为串联电路。
特点：开关在任何位置操纵整个电路，即其作用与所在的位置无关。
电流只有一条通路，经过一盏灯的电流肯定经过另一盏灯。
如果熄灭一盏灯，另一盏灯肯定熄灭。
优点：在一个电路中，假设想操纵全部电路，即可使用串联的电路;缺点：只要有某一处断开，整个电路就成为断路，即所相串联的电子元件不能正常工作。
2.并联电路并联电路是电路、线路或元件为到达某种设计要求的功能的连接方法。
特点是：干路的电流在分支处分两局部，分别流过两个支路中的各个元件。
3.串并联电路的识别具体方法是：(1)用电器连接法：分析电路中用电器的连接方法，逐个顺次连接的是串联;并列在电路两点之间的是并联。
(2)电流流向法：当电流从电源正极流出，依次流过每个元件的则是串联;当在某处分开流过两个支路，最后又合到一起，则说明该电路为并联。
课后练习1.两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________;两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________。
答案：也不亮仍旧可以亮思路解析：串联电路中电流的路径只有一条，电路中的某处断开，整个电路就断路。
并联电路中电流的路径不只一条，如有一支路断开，其他支路仍可正常工作。
2.串联电路和并联电路是最根本的电路，它们的实际应用非常普遍，节日的小彩灯是__________联的，安装在教室里的几盏日光灯是联的__________。
答案：串并思路解析：小彩灯中有一只灯泡不亮，一串彩灯都不亮，所以是串联的;教室里的灯其中一个不发光，其他的灯仍可以正常发光，所以是并联的。
3.如果一个开关能同时操纵两盏灯，那么这两盏灯是( )A.肯定是串联的B.肯定是并联的C.可能是串联，也可能是并联D.以上说法都正确答案：C思路解析：可以是串联，或者是并联，把开关接在并联电路的干路上。
§4.2-2 串联电路的分压作用
上一页
下一页
目 录
退 出
4. 串联电路的功率分配
P1 I 2 R1 ,
P2 I 2 R 2 ,
P3 I 2 R 3
P1 : P2 : P3 I 2 R1 : I 2 R 2 : I 2 R 3
R1 : R2 : R3
结论：在串联电路中，各个电阻所消耗的功率与它的 电阻值成正比。即阻值大的电阻消耗的功率大，阻值小的 电阻消耗的功率小。
两个灯泡的实际功率分别为
P I 2 R1 0.132 484 W 8. 2 W 1
P2 I 2 R 2 0.132 1 210 W 20. 4 W
讨论：两个灯泡的实际功率都远远小于它们的额定功 率。由于在串联电路中，电阻值大的消耗的功率大，所以 额定功率小的40 W灯泡要比额定功率大的100 W灯泡更亮 一些。
仪表能测量的最大值，叫做仪表的量程。电学仪表中 常用串联电路的分压作用来扩大电压表的量程。
常用的电压表和电流表都是由电流计（也称“表头” ）改装而成的。表头的电阻为Rg ，指针偏转到满刻度时流 过的最大电流 Ig 称为电流计的满偏电流。加在电流计两端 的电压（Ug = Ig Rg ）称为表头的满偏电压。要把它改装成 量程为U 的电压表，应串联多大的分压电阻？
上一页 下一页 目 录
退 出
练 习 1. 由两个电阻串联组成的电路，两端的电压是12 V。 其中一个电阻值是10 W，它两端的电压是8 V，求另一个电 阻的值。 解：根据部分电路欧姆定律，串联电路中的电流为
8 U1 A 0. 8 A I I1 R1 10
另一个电阻的值为
R 2
4 U2 W5 W I 0.8
上一页 下一页 目 录

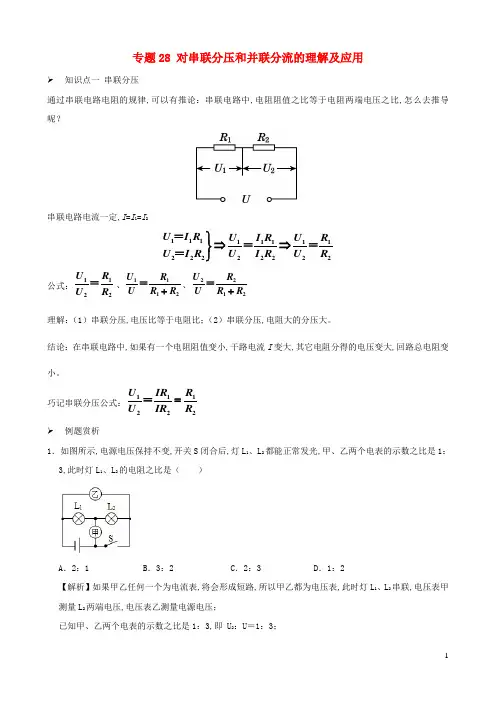

初中物理电学同步专题点拨与强化专题28对串联分压和并联分流的理解及应用含解析
专题28 对串联分压和并联分流的理解及应用➢ 知识点一 串联分压通过串联电路电阻的规律,可以有推论：串联电路中,电阻阻值之比等于电阻两端电压之比,怎么去推导呢？串联电路电流一定,I =I 1=I 21111111122222222U I R U I R U R U I R U I R U R ⎫⇒⇒⎬⎭＝＝＝＝公式：1122U R U R ＝、1112U R U R R +＝、2212U R U R R +＝理解：（1）串联分压,电压比等于电阻比；（2）串联分压,电阻大的分压大。
结论：在串联电路中,如果有一个电阻阻值变小,干路电流I 变大,其它电阻分得的电压变大,回路总电阻变小。
巧记串联分压公式：111222U IR R U IR R =＝➢ 例题赏析1．如图所示,电源电压保持不变,开关S 闭合后,灯L 1、L 2都能正常发光,甲、乙两个电表的示数之比是1：3,此时灯L 1、L 2的电阻之比是（ ）A ．2：1B ．3：2C ．2：3D ．1：2【解析】如果甲乙任何一个为电流表,将会形成短路,所以甲乙都为电压表,此时灯L 1、L 2串联,电压表甲测量L 2两端电压,电压表乙测量电源电压；已知甲、乙两个电表的示数之比是1：3,即 U 2：U ＝1：3；因为串联电路两端电压等于各部分电压之和,所以灯L1、L2两端电压之比为：U1：U2＝（U﹣U2）：U2＝（3﹣1）：1＝2：1；又因为串联电路电流相等,即I1＝I2；由I＝可得L1、L2的电阻之比：R1：R2＝：＝U1：U2＝2：1。
故选：A。
2．小明同学为了探究电流跟电阻的关系,在如图所示的情况下,将A、B两点间10Ω的电阻更换为20Ω的电阻,闭合开关后,下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数【解析】在滑动变阻器的电阻值Rp不变的情况下,电路中由于将10Ω的定值电阻换成20Ω的定值电阻,使整个电路的电阻值R总增大。
初中物理串联电路和并联电路的特点总结
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电路中最基本的两种电路方式，它们在电流、电压和电阻方面有着不同的特点。
```-----R1-------R2-------R3-----，E，，-------------------```1.电压特点：串联电路中的总电压等于各个电阻上的电压之和。
即V=V1+V2+V3+...+Vn。
这是因为电流在各个电阻上产生的电压相加。
2.电流特点：串联电路中的电流是恒定的，即电流穿过每个电阻的电流相等。
这是因为串联电路中只有一个电流路径，电流只能按照相同的大小依次通过每个电阻。
3.电阻特点：串联电路中的总电阻等于各个电阻的电阻之和。
即R=R1+R2+R3+...+Rn。
这是因为串联电路中电阻依次连接，总电阻等于各个电阻的叠加。
```-----R1--------------R2-------，E，，-----R3--------------R4-------```1.电压特点：并联电路中的各个电阻上的电压相等。
这是因为并联电路中各个电阻之间是平行连接，它们都在相同的电压下工作。
2.电流特点：并联电路中的总电流等于各个支路电流之和。
即I=I1+I2+I3+...+In。
这是因为并联电路中电流会按照一定比例分配到不同的分支。
3.电阻特点：并联电路中的总电阻的倒数等于各个电阻的倒数之和的倒数。
即1/R=1/R1+1/R2+1/R3+...+1/Rn。
这是因为并联电路中电阻分流，总电阻等于各个电阻的倒数之和的倒数。
综上所述，串联电路和并联电路在电流、电压和电阻方面有着不同的特点。
串联电路中电流恒定，电压和电阻相加；并联电路中电压相等，电流分流，总电阻等于各个电阻的倒数之和的倒数。
了解串联电路和并联电路的特点对于理解电路的工作原理和进行电路设计都是非常重要的。
初中物理串联电路和并联电路的特点总结
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电流在电路中的两种传输方式。
它们在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
首先，串联电路是指电流按顺序通过电路中的每个元件流动的电路。
它们的特点如下：1.电流相等：在串联电路中，电流沿着相同的路径流动，所以电路中的电流强度相等。
2.电压分配：串联电路中，总电压等于各个电阻元件电压之和。
这是因为电流经过每个元件之后，电压都会有所下降，所以总电压会在各个元件之间分配。
3.电阻总和：串联电路中，各个电阻的电阻值相加即为总电阻。
这是因为电流在串联电路中经过每个元件时，要经过相等的电阻，所以总电阻就是各个电阻的和。
4.功率分配：串联电路中，各个元件的功率分配是不相等的。
由于功率等于电流乘以电压，而电压在串联电路中总是变化的，所以各个元件的功率也会有所差异。
其次，并联电路是指电流同时通过电路中的不同分支的电路。
它们的特点如下：1.电流分配：在并联电路中，总电流等于其中各个分支电路的电流之和。
这是因为电流可以选择流过不同的分支，所以总电流等于各个分支电流的总和。
2.电压相等：并联电路中，各个分支电路的电压相等。
这是因为并联电路中的各个分支都连接到相同的电源上，所以它们具有相同的电压。
3.电阻分配：在并联电路中，各个分支电路的电阻值乘以电流等于分支电压。
这是因为电流可以在不同的分支中选择流动，所以各个分支电阻的乘积等于该分支的电压。
4.功率总和：并联电路中，各个分支的功率总和等于总功率。
这是因为功率等于电流乘以电压，而总电流等于各个分支电流的总和，总电压等于各个分支电压的最大值，所以总功率等于各个分支功率之和。
总之，串联电路和并联电路在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
了解这些特点可以帮助我们更好地理解电路中的电流与电压的关系，从而应用于实际的电路设计和分析中。
初三串联电路基础知识点总结
初三串联电路基础知识点总结电路是电流在导体中流淌形成的一种物理现象，是电能的传输和控制的基本手段。
而串联电路是指多个电器或电子元器件依次毗连形成的一个回路。
任何一台电器都需要一个电路来使其正常运行，因此了解串联电路的基础知识对我们来说是分外重要的。
一、串联电路的定义和基本特点1. 串联电路是指将多个电器或电子元器件按照次序依次毗连在一起，形成一个回路的电路。
2. 串联电路中，电流只有一个路径可走，所以电流通过每个电器或电子元器件的大小相等。
3. 串联电路中，电压等于每个电器或电子元器件的电压之和。
4. 串联电路中，电阻等于每个电器或电子元器件的电阻之和。
二、串联电路的图示与符号1. 串联电路的图示一般以直线或平行线相连表示电器或电子元器件的毗连次序。
2. 在电路图中，每个电器或电子元器件用不同的符号表示。
3. 电源一般以正负号和线段相连表示。
三、串联电路中电流和电压的计算1. 串联电路的总电流等于每个电器或电子元器件的电流之和。
2. 串联电路的总电压等于每个电器或电子元器件的电压之和。
3. 串联电路中，相同的电压和电流都通过每个电器或电子元器件。
四、串联电路中电阻的计算1. 串联电路的总电阻等于每个电器或电子元器件的电阻之和。
2. 当电流经过电阻时，电阻会产生热量和能量损耗。
3. 串联电路中，电阻越大，通过电阻的电流越小。
五、串联电路的应用1. 串联电路在生活中的应用分外广泛，例如：家庭电路、电视机、电脑等。
2. 串联电路可以实现多个电器或电子元器件之间的协同工作。
3. 串联电路可以依据需要调整电器或电子元器件的次序来达到特定的效果。
六、串联电路的注意事项1. 串联电路中，若其中一个电器或电子元器件损坏，会导致整个电路无法正常工作。
2. 在组装串联电路时，要注意电器或电子元器件的次序和毗连方式。
3. 在使用串联电路时，要注意防止电路过载，以免损坏电器或电子元器件。
七、串联电路的优缺点1. 串联电路的优点是电流相等，可以实现多个电器或电子元器件之间的协同工作。
九年级物理串联并联知识点
九年级物理串联并联知识点在九年级物理学中，串联和并联是电路中常见且重要的概念。
了解串联和并联的原理和特点对于理解电路的工作原理至关重要。
本文将详细介绍九年级物理中有关串联和并联的知识点。
一、串联电路串联电路是指将元件连成一串的电路。
在串联电路中，电流只能沿一个路径流动。
以下是串联电路的特点和性质：1.1 电流相同在串联电路中，电流大小相同，因为电流只有一个路径可以流动，所以经过每个元件的电流大小一致。
1.2 电压相加在串联电路中，电压是元件电压的代数和。
换句话说，将每个元件的电压相加即可得到串联电路的总电压。
1.3 电阻相加在串联电路中，电阻是元件电阻的代数和。
将每个元件的电阻相加即可得到串联电路的总电阻。
二、并联电路并联电路是指将元件并排连接的电路。
在并联电路中，电流分为不同的路径流动。
以下是并联电路的特点和性质：2.1 电流分流在并联电路中，电流会分成不同的路径，分别经过各个元件。
每个元件所承受的电流大小取决于元件本身的电阻大小。
2.2 电压相同在并联电路中，各个元件之间的电压相同。
这是因为在并联电路中，每个元件的两个端点连接在一起，所以它们之间的电势差相等。
2.3 电阻求倒数的代数和的倒数等于总电阻在并联电路中，各个元件的电阻之间会进行求倒数的运算。
将各个元件的电阻倒数相加，再取倒数即可得到并联电路的总电阻。
三、串联和并联的应用串联和并联电路在实际生活中有着广泛的应用。
以下是一些应用场景的示例：3.1 灯泡串联在一个房间内，灯泡经常被串联连接。
这意味着将多个灯泡连接在同一个电路中，每个灯泡依次连接。
当其中任何一个灯泡熄灭时，其他灯泡仍然可以正常工作。
3.2 电池并联并联连接电池可以增加电流的容量。
当一个电池电量耗尽时，其他电池仍然可以继续供电，从而延长电池组的使用寿命。
3.3 并联双喇叭一辆汽车通常会安装两个车喇叭，并且它们是并联连接的。
这样可以增加喇叭的音量和声音的传播范围。
四、总结串联和并联是九年级物理中重要的知识点。
2023年北师大版九年级上册物理第十二章欧姆定律专题训练(六)串联分压、并联分流
V，U2＝ 5.4
V；
由此可以看出电阻R1不变，当电阻R2增大时，R1两端的电压
减小
，R2两端的电压 增大 (均选填“增大”“减小”或“不
变”)，且ΔU1 ＝ ΔU2(选填“＞”“＜”或“＝”)。
-5-
专题训练(六) 串联分压、并联分流
2.如图所示，电源电压不变，R1＝10 Ω，当开关S
电流之比等于电阻
之比的倒数
＝
并联电路
-3-
专题训练(六) 串联分压、并联分流
1.
如图所示的电路中，电源电压U不变，电
阻R1两端电压为U1，电阻R2两端电压为U2。
(1)若R1＝10 Ω，R2＝20 Ω，则U1∶U2＝ 1∶2 ，
U1∶U＝ 1∶3 ，U2∶U＝ 2∶3；
-4-
专题训练(六) 串联分压、并联分流
为( C )
A.1∶1
B.1∶5
C.4∶1
D.4∶5
-9-
专题训练(六) 串联分压、并联分流
类型2 并联分流
6.
如图所示，电阻R1、R2并联在电路中，干
路电流为I，通过电阻R1的电流为I1，通过电阻R2
的电流为I2。
(1)若R1＝10 Ω，R2＝10 Ω，则I1∶I2＝ 1∶1 ，
I1∶I＝ 1∶2 ，I2∶I＝ 1∶2；
专题训练(六) 串联分压、并联分流
专题训练(六) 串联分压、并联分流
类型1
串联分压
方法指导
内容
公式
电路分压原理：串
联电路中电阻两端
＝
的电压之比等于电
阻之比，电阻越大，
其分得的电压越大
适用范围
物理九年级串并联知识点
物理九年级串并联知识点在物理学中，串联和并联是我们学习电路中最基本的知识点之一。
了解这些知识点，对于我们理解电路的工作原理以及解决相关问题非常重要。
本文将深入探讨物理九年级串并联的知识点。
一、串联电路串联电路是指电流沿着同一路径依次通过电器元件的电路。
在串联电路中，电流只有一个通路可以通过。
在一个串联电路中，电器元件连接在一起形成一个闭合回路。
在串联电路中，电流穿过每个电器元件时，电流的大小保持不变。
这意味着，在串联电路中，电流在所有电器元件上是相等的。
此外，在串联电路中，电压会被分割成各个电器元件之间的不同电压。
这是由于在串联电路中，电压会根据电阻的大小分割。
这意味着，电压会在电阻较大的电器元件上有较大的降压。
二、并联电路并联电路是指电流分为两个或多个不同的路径流过电器元件的电路。
在并联电路中，每个电器元件与电源相连，形成一个并联的回路。
在并联电路中，电压在各个电器元件之间是相等的，而电流则会分流。
电流通过并联电路中的每个电器元件时，电流的总和等于流入电路的总电流。
这意味着，在并联电路中，电流会根据电阻的大小分流。
具有较小电阻的电器元件将吸收大部分电流，而具有较大电阻的电器元件将吸收较少的电流。
三、串联与并联的比较串联和并联具有许多不同之处。
首先，在串联电路中，所有电器元件都将承受相同的电流，而在并联电路中，电流会被分流。
其次，串联电路中电压会被分割，导致电压在电器元件之间不同，而在并联电路中，电压在各个电器元件之间是相等的。
最后，当电器元件连接在一起形成一个串联电路时，它们会相互影响，而在并联电路中，电器元件相互独立。
四、实际应用串联和并联电路在日常生活中有着广泛的应用。
例如，电池以串联电池的方式连接在一起，以达到增加总电压的目的。
而家庭中的灯泡通常采用并联连接，这样即使其中一个灯泡烧坏，其他灯泡仍然可以正常发光。
在家庭电路中，开关常常被串联或并联连接，以控制不同的灯或电器。
此外，串并联电路在电子设备中也有着重要的应用。
