正反转控制线路工作原理
电机正反转控制原理电路图、电路分析及相关资料
双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。
如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。
二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。
为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。
另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。
电动机正反转控制电路及原理
电动机正反转控制电路及原理嘿，朋友们！今天咱来聊聊电动机正反转控制电路及原理，这可有意思啦！你想想看，电动机就像是个大力士，能帮我们干好多好多的活儿。
但要是这个大力士只能朝一个方向使力，那多局限呀！所以呢，正反转控制就显得特别重要啦。
电动机正反转控制电路啊，就好像是给电动机这个大力士设计的一套指挥系统。
它能让电动机根据我们的需要，一会儿正着转，一会儿反着转。
比如说，在工厂里的那些输送带，有时候要往前送东西，有时候又要往后送，这就得靠正反转控制电路啦。
它的原理呢，其实也不难理解。
就好比是一条路，有个开关在那，可以决定电流往哪边走。
电流就像一群小蚂蚁，顺着不同的路走，就能让电动机有不同的转动方向啦。
咱可以把电动机想象成一辆车，正转就是往前开，反转就是往后倒。
控制电路就是那个掌握方向盘的人，想让车往哪走就往哪走。
这里面啊，一般会用到接触器之类的东西。
接触器就像是个交通指挥员，指挥着电流这些小蚂蚁怎么走。
你说这神奇不神奇？一个小小的电路，就能让电动机变得这么听话，想正转就正转，想反转就反转。
咱平常生活中也有很多用到电动机正反转的地方呢。
像家里的洗衣机，不就是一会儿正转洗衣服，一会儿反转甩干嘛。
还有啊，那些自动门，也是靠这个原理来控制开关的呢。
想象一下，如果没有这个正反转控制电路，那得有多不方便呀。
好多机器都没法好好工作啦。
所以说呀，这个电动机正反转控制电路可真是个了不起的发明！它让我们的生活变得更加方便、高效。
总之呢，电动机正反转控制电路虽然看起来有点复杂，但只要我们用心去理解，就会发现它其实也没那么难。
而且它的用处可太大啦，在我们的生活和工作中到处都能看到它的身影。
大家可别小瞧了它哟！。
正反转开关工作原理
正反转开关工作原理
正反转开关是一种常用的电气开关设备，用于实现电路的正向和反向的开关控制。
其工作原理如下：
正反转开关的核心部件是一个能够在两个位置进行切换动作的机械接点，通常是一个旋转或推动式的开关。
接点上连接着电路的输入和输出线路。
当正反转开关处于初始位置时，接点与输入线路连接，而输出线路断开。
这时，电流从输入线路进入接点，然后无法通过断开的输出线路流出。
因此，电路处于正向的导通状态。
当正反转开关进行切换动作，从初始位置转到反向位置时，接点会与输入线路断开而与输出线路连接。
这时，电流在输入线路上无法通过接点，但可以绕过接点，流入输出线路。
因此，电路处于反向的导通状态。
当正反转开关进行切换动作，从反向位置再次转回初始位置时，接点会断开与输出线路的连接，并重新接通与输入线路的连接。
电流又恢复在输入线路上流动，而输出线路断开，电路回到正向导通状态。
通过这种切换动作，正反转开关可以实现对电路的正向和反向的控制。
它广泛应用于电动机的正反转控制、电动车辆的倒车控制等领域中。
接触器联锁正反转控制线路的结构和工作原理
接触器联锁正反转控制线路的结构和工作原理对接触器联锁正反转控制线路的原理进行了分析，阐述了接触器联锁正反转控制线路接线图的工作过程，掌握接触器联锁正反转控制线路的结构和工作原理。
1、电路原理图2、电路组成本电路由电源隔离开关QS；交流接触器KM1、KM2；热继电器FR；熔断器FU1、FU2；启动按钮SB2、SB3；停机按钮SB1及电动机M组成。
3、技术要求按下SB2正转启动，按下SB3反转启动，启动后均能连续运行。
正转期间按下反转按钮，控制电路不应有任何反应，否则会导致电源短路。
需要在控制电路中实施互锁控制。
按下SB1，不论正转还是反转，都要停机。
4、工作原理（1）合上QS，电源引入。
按下SB2→KM1线圈得电→→KM1主触点闭合→电动机正转。
→KM1动合触点闭合→实现自锁。
→KM1动断触点断开→KM2线圈支路断开→实现互锁。
按下SB1→→KM1线圈失电→→KM1主触点断开→电动机停转。
→KM1自锁触点断开→解除自锁。
→KM1动断触点闭合→解除互锁，为KM2线圈得电做准备。
（4）反转按下SB3→KM2线圈得电→→KM2主触点闭合→电动机反转。
→KM2动合触点闭合→实现自锁。
→KM2动断触点断开→KM1线圈支路断开→实现互锁。
（5）停转按下SB1→KM2线圈失电→→KM2主触点断开→电动机停转。
→KM2自锁触点断开→解除自锁。
→KM2动断触点闭合→解除互锁，为KM1线圈得电做准备。
（6）断开QS，电源断电。
5、接触器联锁的正反转控制线路的优点和缺点优点：工作安全可靠。
缺点：操作不方便。

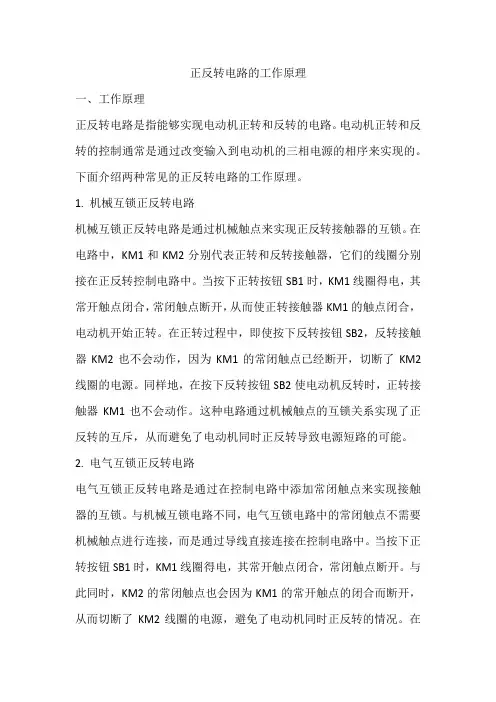

正反转电路的工作原理
正反转电路的工作原理一、工作原理正反转电路是指能够实现电动机正转和反转的电路。
电动机正转和反转的控制通常是通过改变输入到电动机的三相电源的相序来实现的。
下面介绍两种常见的正反转电路的工作原理。
1. 机械互锁正反转电路机械互锁正反转电路是通过机械触点来实现正反转接触器的互锁。
在电路中，KM1和KM2分别代表正转和反转接触器，它们的线圈分别接在正反转控制电路中。
当按下正转按钮SB1时，KM1线圈得电，其常开触点闭合，常闭触点断开，从而使正转接触器KM1的触点闭合，电动机开始正转。
在正转过程中，即使按下反转按钮SB2，反转接触器KM2也不会动作，因为KM1的常闭触点已经断开，切断了KM2线圈的电源。
同样地，在按下反转按钮SB2使电动机反转时，正转接触器KM1也不会动作。
这种电路通过机械触点的互锁关系实现了正反转的互斥，从而避免了电动机同时正反转导致电源短路的可能。
2. 电气互锁正反转电路电气互锁正反转电路是通过在控制电路中添加常闭触点来实现接触器的互锁。
与机械互锁电路不同，电气互锁电路中的常闭触点不需要机械触点进行连接，而是通过导线直接连接在控制电路中。
当按下正转按钮SB1时，KM1线圈得电，其常开触点闭合，常闭触点断开。
与此同时，KM2的常闭触点也会因为KM1的常开触点的闭合而断开，从而切断了KM2线圈的电源，避免了电动机同时正反转的情况。
在反转时，按下反转按钮SB2，KM2线圈得电，其常开触点闭合，常闭触点断开，从而使反转接触器KM2的触点闭合，电动机开始反转。
同样地，此时KM1的常闭触点也会断开，避免了KM1的误动作。
二、注意事项在使用正反转电路时，需要注意以下几点：1. 安全保护：为了防止操作人员误操作导致电源短路或设备损坏，应在控制电路中加入必要的保护措施，如熔断器、空气开关等。
2. 防止误动作：在使用电气互锁电路时，由于常闭触点的导通性较差，有时会出现误动作的情况。
此时可以通过调整控制电路中的电器元件位置或增加中间继电器等方法来提高互锁的可靠性。
电动机正反转控制原理
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。
这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。
控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。
②控制原理当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。
反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。
③互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。
电动机正反转控制线路的原理及检测
SB１
SB２ KM1
KM2
SB３
KM2
KM1
KM1
KM2
控制电路
✓接触器联锁控制
联锁 接触器联锁 按钮联锁
➢控制电路： ➢工作原理： ➢优点：工作安全可靠 ➢缺点： 操作不便
FU 2
FR
SB１
SB２ KM1
KM2
SB３
KM2
KM1
KM1
KM2
控制电路
（２）按钮联锁控制的正反转电路
FU 2
➢控制电路： ➢工作原理： ➢优点：操作方便
➢缺点：易产生故障
FR SB１
SB２ KM1
KM2
SB３
SB３
SB２
KM1
KM2
控制电路
（３）接触器、按钮双重联锁控制
➢控制电路：
➢工作原理： ➢优点：安全可靠，
操作方便
FU2
FR
SB１ SB２
KM1 SB３ KM2
SB３
SB２
KM2
KM1
KM1
KM2
控制电路图
五、实训步骤与要求
1、按图示电路准备好所需的电气元件和工具，并分别 用万用表检查其好坏。
2）如果是控制电路故障，先根据检查控制电路的 方法，找到是哪一段线路故障，然后在这一段上按 照从左到右一步步测量。
例2故障现象：按下SB2，测得电阻是无穷大，如何 查找故障？
5、通电运行 。通过上述检查正确后，可在教师的监 护下通电试车。操作步骤如下：
（1）合上QＳ，接通电源。
（2）按一下起动按钮SB２，接触器KM1线圈得电吸合， 电动机连续正转。
KM2主触头断开 电动机反转停止 KM2自锁触头断开 KM2辅助常闭触头闭合
正反转控制电路原理
正反转控制电路原理正反转控制电路是一种用于控制电动机正、反转运行的电路。
在工业自动化领域中，电动机的正反转控制是非常常见的应用。
正反转控制电路的基本原理是根据输入信号的不同，通过改变电动机的接线方式，实现电动机的正转或反转运行。
正反转控制电路最常见的应用场景是用于控制电动机的正转和反转。
例如，工业中的输送带系统、搅拌设备、电梯等场景，常常需要通过正反转控制电路来控制电动机的运行方向。
正反转控制电路的原理主要包括以下几个方面：1. 电磁继电器：正反转控制电路通常使用电磁继电器来控制电动机的正转和反转。
电磁继电器是一种具有电磁吸合和释放功能的电器元件，可以通过控制电流来实现开关动作。
正反转控制电路中的电磁继电器通常被设计为双刀双掷结构，通过切换继电器的触点，可以使电动机的线圈正转或反转。
2. 开关控制：正反转控制电路通常通过开关来控制电磁继电器的工作状态。
开关可以是手动开关，也可以是自动开关。
手动开关通常由操作员来控制，而自动开关则可以通过控制器或传感器来实现自动控制。
根据控制信号的不同，正反转控制电路可以实现电动机的正转或反转。
3. 电源供电：正反转控制电路需要提供适当的电源供电，以驱动电磁继电器和电动机。
电源供电的电压和电流应根据电动机的要求进行调整，以确保电动机正常运行。
通常，正反转控制电路会通过适当的保护措施来防止电流过大或过载等故障。
4. 保护措施：正反转控制电路还需要考虑电动机的保护问题。
在电动机正反转过程中，如果电动机的负载过大或发生故障，可能会导致电机损坏。
因此，正反转控制电路通常会设置相应的保护措施，如过载保护、短路保护、过热保护等。
正反转控制电路的工作原理如下：首先，根据输入信号的不同，控制电磁继电器的触点状态。
当电磁继电器的触点处于正转状态时，电源的正极会与电动机的正极相连，电源的负极会与电动机的负极相连，这样电动机就会正转运行。
相反，当电磁继电器的触点处于反转状态时，电源的正极会与电动机的负极相连，电源的负极会与电动机的正极相连，这样电动机就会反转运行。
