药芯焊丝电弧焊
药芯焊丝
芯焊丝编辑本词条缺少信息栏、名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！药芯焊丝也称为管状焊丝，可以通过调整药芯添加物的种类和比例，很方便地设计各种不同用途的焊接材料，因为它的合金成分可灵活方便的调整，所以药芯焊丝的许多品种是实心焊丝无法冶炼和轧制的。
目录1简介2分类▪耐磨系列▪碳钢和低合金系列3制备4特性5历史沿革6其它相关1简介编辑早在1950年代初气保护药芯焊丝便已开始开发问市，但至1957年才开始广为药芯焊丝图片商业上使用。
此种方法可说是取自埋弧焊与CO2焊接（指实心）的优点组合而成，焊剂包在焊丝内并藉外围CO2气体的保护可使焊接时产生较柔和且稳定的电弧以及低飞溅为其特点。
开发之初只有大丝径焊丝（2.0—4.0mm），用于重大工件的平焊与横焊。
直至1972年小丝径焊丝开始发展才大大的扩展了药芯焊丝使用的领域。
自保护药芯焊丝是在气保护药芯焊丝问市不久便被发展出来而且也很快的被工业界广为认同于特定的用途上。
两者最大的不同点在第二单元便已有所述明，本单元将做整体的探讨。
另据资料介绍：日本从1985年至今其焊条占整个焊材的比例从45%下降到20%；而药芯焊丝所占比例已达到近30%。
在美国焊条比例下降到不足40%，药芯焊丝则接近40%；西欧各国焊条约占30%，药芯焊丝约占20%。
由此可见。
药芯焊丝与手工焊条和氩弧焊丝相比有明显的优势，主要是把断续的焊接过程变为连续的生产方式，从而减少了焊接接头的数目，提高了焊缝质量，也提高了生产效率，节约了能源。
2分类编辑药芯焊丝又分为有缝和无缝药芯焊丝，无缝药芯焊丝的成品丝可进行镀铜处理，焊丝保管过程中的防潮性能以及焊接过程中的导电性均优于有缝药芯焊丝。
药芯焊丝按不同的情况有不同的分类方法。
按保护情况可分为气体保护（CO2、富Ar混合气体）和自保护以及埋弧堆焊三种。
按焊丝直径可分为细直径（2.0mm以下）和粗直径（2.0mm以上）。
按焊丝断面可分为简单断面和复杂断面。
二氧化碳气体保护焊和药芯焊丝电弧焊的安全操作技术
二氧化碳气体保护焊和药芯焊丝电弧焊的安全操作技术1.个人防护：在进行焊接操作前，工人应佩戴适当的个人防护装备，包括防护眼镜、面具或面罩、耳塞、焊手套和防护鞋。
2.通风条件：二氧化碳气体保护焊和药芯焊丝电弧焊都会产生有害气体和烟雾，因此在焊接现场应保持良好的通风条件。
如果没有充足的室外空气流通，应使用排风设备或开启窗户和门。
3.紧急救援设备：在焊接现场应配备紧急救援设备，如灭火器、急救箱等，以备发生意外情况时使用。
4.焊接区域的准备：在进行焊接操作前，工人应确保焊接区域干净整洁，并清除可燃物和易燃物。
5.电源和设备检查：在焊接操作前，工人应检查电源和设备是否正常工作，避免电源过载和设备故障造成的安全隐患。
6.关注电弧反射：二氧化碳气体保护焊和药芯焊丝电弧焊的操作时，电弧可能会产生强烈的光辐射和紫外线。
因此，焊工需要注意避免直接暴露在电弧反射区域，必要时使用防辐射护目镜或屏蔽板。
7.火器使用：在进行焊接操作时，应远离容易燃烧的材料和容器。
在焊接现场应配备专门的焊接台、电工桶和焊网等，用于安全储存和堆放焊接设备和材料。
8.安全操作技巧：在进行焊接操作时，工人应按照正确的操作程序进行，熟悉设备和工具的使用方法，遵守焊接规范和标准，并避免急躁和粗心导致的操作失误。
9.焊接结束后的处理：在完成焊接操作后，应及时关闭焊接设备和电源，清理焊接区域，妥善保管焊接设备和材料。
10.培训和意识提高：为了确保焊接操作的安全性，工人应接受相应的培训并提高安全意识，定期进行安全检查和维护，以确保设备和工具的正常运行。
总之，二氧化碳气体保护焊和药芯焊丝电弧焊是常见的焊接技术，但在进行焊接操作时，焊工需要注意安全操作技巧，佩戴适当的个人防护装备，保持良好的通风条件，定期检查和维护设备，遵守安全规范和操作程序。
只有这样，才能确保焊接操作的安全性。
药芯焊丝气体保护焊
药芯焊丝气体保护焊使用药芯焊丝作为填充金属的各种电弧焊方法称为药芯焊丝电弧焊。
分类：1、药芯焊丝气体保护焊的原理及特点 （1）.药芯焊丝气体保护焊的原理采用可熔化的药芯焊丝作电极及填充材料，在外加气体如CO2的保护下进行焊接的电弧焊方法。
这种焊接方法是一种气渣联合保护的方法。
（2）药芯焊丝气体保护焊的特点综合了焊条电弧焊和普通熔化极气体保护焊的优点。
①气渣联合保护，保护效果好，抗气孔能力强，成形美观，电弧稳定，飞溅少且颗粒细小。
①药芯焊丝气体保护电弧焊药芯焊丝CO 2气体保护电弧焊药芯焊丝熔化极惰性气体保护焊药芯焊丝混合气体保护焊②药芯焊丝埋弧焊 ③药芯焊丝自保护焊应用最多的是：药芯焊丝CO 2气体保护电弧焊②焊丝的熔敷速度快，明显高于焊条，略高于实芯焊丝，熔敷效率和生产率都较高，生产率比焊条电弧焊高3～4倍，经济效益显著。
③焊接各种钢材的适应性强。
④药粉改变了电弧特性，对焊接电源无特殊要求，交、直流，平缓外特性均可。
⑤缺点：焊丝制造过程复杂；送丝困难。
焊丝外表易锈蚀，药粉易受潮。
故焊前应对焊丝表面进行清理，并进行250～300℃的烘烤。
2、药芯焊丝及焊接工艺 （1）药芯焊丝的组成组成：由金属外皮（如08A ）和芯部药粉组成。
截面形状有：E 形、O 形、梅花形、中间填丝形、T 形等。
药粉的成分与焊条的药皮类似，目前国产CO2气保焊药芯焊丝多为钛型药粉焊丝。
规格有2.0、2.4、2.8、3.2等几种。
（2）药芯焊丝的型号根据GB/T10045-2002《碳钢药芯焊丝》标准规定，碳钢药芯焊丝型号是根据熔敷金属力学性能、焊接位置及焊丝类别特点（如保护类型、电源类型及渣系特点等）进行划分的。
例如：E 50 1 T -1 M L表示保护气体为氩气含量为75%～80%的Ar 气+CO2混合气体表示焊丝类别特点：外加保护气，直流电源，焊丝接正极，用于单道焊和多道焊。
表示药芯焊丝表示焊丝熔敷金属V 形缺口冲击功在-40℃时不小于27J（3）药芯焊丝的牌号（字母及数字含义见（表4—13、14）字母钢类别字母钢类别L 结构钢用G 铬不锈钢R 低合金耐热钢A 奥氏体不锈钢D堆焊例如：编号 焊接时保护类型编号 焊接时保护类型 YJXX —1气体保护YJXX —3 气体保护、自保护两用YJXX —2 自保护 YJXX —4 其他保护形式 表4—13药芯焊丝类别表4—14药芯焊丝的保护类型表示保护形式。
第9章药芯焊丝电弧焊
•干伸长度
• 图9-21 干伸长度示意图
• 表9-9 焊丝干伸长度对各性能的影响
性能 熔化速度 电弧稳定性
熔深 气孔
其他
影响
在电流相同的情况下，干伸长度越长， 熔化速度越快
若干伸长度过长，电弧不稳，飞溅增多
中国 欧洲 北美 日本 东盟 韩国
焊条 %
51 17 18 14 60 20
实芯焊丝 % 药芯焊丝 %
28
8
30
5
34
36
埋弧焊丝 及其他 %
13 7 5 11 5 10
•表9-2 几种焊接方法综合成本比较
国家
药芯焊丝值（比值）
中国16mm板 3.32元/米（1.00）
美国16mm板 4.4美元/（1.00）
流量过小，保护效果变差，焊缝易出现凹坑和气 孔。流量过大会产生紊流，从而破坏气保护。气体流 量的设定，取决于保护气体的种类、气嘴直径和焊接 电流等因素。
• 表9-8 气体流量与气孔的关系
喷嘴高度/mm 20
气体流量/L/min 25 20 15 10 5
外观气孔 焊缝内部气孔
无
无
无
无
无
无
微量
少量
少量
9.2.4 药芯焊丝的焊接烟尘
表9-5 几种焊接材料的平均发尘速率及飞溅量对比
发尘速度mg/min 飞溅g/min
焊条 200～450
2～3
CO2实芯焊丝 400～600 2.5～3.5
药芯焊丝 500～850 0.7～1.2
（1）发尘机理
一般认为焊接烟尘是焊接区蒸发出来的金属及 其冶金反应物蒸汽远离焊接区后凝结而成，以气溶 胶的形式存在。
药芯焊丝电弧焊工艺分析及其应用研究

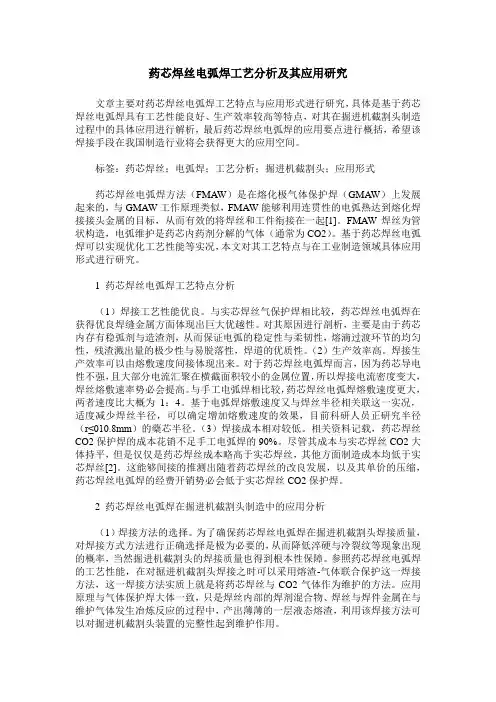

药芯焊丝电弧焊工艺分析及其应用研究文章主要对药芯焊丝电弧焊工艺特点与应用形式进行研究，具体是基于药芯焊丝电弧焊具有工艺性能良好、生产效率较高等特点，对其在掘进机截割头制造过程中的具体应用进行解析，最后药芯焊丝电弧焊的应用要点进行概括，希望该焊接手段在我国制造行业将会获得更大的应用空间。
标签：药芯焊丝；电弧焊；工艺分析；掘进机截割头；应用形式药芯焊丝电弧焊方法（FMAW）是在熔化极气体保护焊（GMAW）上发展起来的，与GMAW工作原理类似，FMAW能够利用连贯性的电弧热达到熔化焊接接头金属的目标，从而有效的将焊丝和工件衔接在一起[1]。
FMAW焊丝为管状构造，电弧维护是药芯内药剂分解的气体（通常为CO2）。
基于药芯焊丝电弧焊可以实现优化工艺性能等实况，本文对其工艺特点与在工业制造领域具体应用形式进行研究。
1 药芯焊丝电弧焊工艺特点分析（1）焊接工艺性能优良。
与实芯焊丝气保护焊相比较，药芯焊丝电弧焊在获得优良焊缝金属方面体现出巨大优越性。
对其原因进行剖析，主要是由于药芯内存有稳弧剂与造渣剂，从而保证电弧的稳定性与柔韧性，熔滴过渡环节的均匀性，残渣溅出量的极少性与易脱落性，焊道的优质性。
（2）生产效率高。
焊接生产效率可以由熔敷速度间接体现出来。
对于药芯焊丝电弧焊而言，因为药芯导电性不强，且大部分电流汇聚在横截面积较小的金属位置，所以焊接电流密度变大，焊丝熔敷速率势必会提高。
与手工电弧焊相比较，药芯焊丝电弧焊熔敷速度更大，两者速度比大概为1：4。
基于电弧焊熔敷速度又与焊丝半径相关联这一实况，适度减少焊丝半径，可以确定增加熔敷速度的效果，目前科研人员正研究半径（r≤010.8mm）的藥芯半径。
（3）焊接成本相对较低。
相关资料记载，药芯焊丝CO2保护焊的成本花销不足手工电弧焊的90%。
尽管其成本与实芯焊丝CO2大体持平，但是仅仅是药芯焊丝成本略高于实芯焊丝，其他方面制造成本均低于实芯焊丝[2]。
这能够间接的推测出随着药芯焊丝的改良发展，以及其单价的压缩，药芯焊丝电弧焊的经费开销势必会低于实芯焊丝CO2保护焊。
窄间隙自保护药芯焊丝钢轨电弧焊焊接过程中侧壁熔合熔深控制
窄间隙自保护药芯焊丝钢轨电弧焊焊接过程中侧壁熔合控制摘要：自保护药芯焊丝电弧焊是一种适用于高速铁路无缝线路现场焊接的窄间隙焊接方法。
自保护药芯焊丝钢轨电弧焊焊接过程中，恰当的侧壁熔合控制是得到性能与形貌良好的焊缝的关键。
本文首先简要介绍了钢轨焊接及窄间隙焊接方法，之后对自保护药芯焊丝钢轨电弧焊侧壁熔合过程的主要相关参数及控制要点进行了分析，最后提出了一套针对自保护药芯焊丝钢轨电弧焊焊接过程中侧壁熔合控制的研究方法。
关键词：侧壁熔合，控制，钢轨焊接，窄间隙焊，自保护药芯焊丝电弧焊1背景概述1.1钢轨焊接高速铁路是现代铁路行业最为主要的发展方向之一。
高速铁路无缝线路建设的大范围展开迫切需要性能、质量、生产效率相匹配的原位焊接方法。
目前国内现有的钢轨焊接从焊接方法上分类主要有闪光焊、电弧焊、气压焊等；从焊接设备上可分为手工焊和自动焊；从焊接工况上可分为现场焊与工厂焊。
无论是工厂焊还是现场焊，钢轨焊接作业环境均较为恶劣，实现高精度、高质量的钢轨焊接需要有先进的焊接设备与焊接方法作为保障。
传统的人工焊接已较难满足现代化无缝钢轨的技术要求，且作业效率较低。
图1为安装在大型焊轨车上的移动式自动焊轨机进行现场焊接作业时的情景。
大型焊轨车辆在国内高速铁路线路的建设中已有应用，目前在国内应用较为广泛的自动焊轨机主要有乌克兰巴顿焊接研究所生产的K920系列固定式焊轨机、K922系列移动式焊轨机，南车戚墅堰机车车辆工艺研究所设计制造的LR1200系列移动式焊轨机等。
此类自动焊轨机机械结构及电气控制方面设计巧妙，具有较高的控制精度。
自动焊轨机采用的焊接方法主要有闪光焊、电弧焊、气压焊等。
图1 大型焊轨车上的自动焊轨机1.2窄间隙焊窄间隙焊（NGW，Narrow Gap Welding），是一种先进高效的新型焊接技术，在钢轨焊接等厚板材料焊接中已得到广泛应用。
窄间隙焊在严格意义上并不是一种新的焊接方法，而是利用现有弧焊方法的一种焊接技术，所以各种弧焊方法的优缺点和特性会直接遗传给窄间隙焊。
药芯焊丝电弧焊工艺守则
表一
板厚
定位焊缝长度
定位焊缝间距
≤6mmLeabharlann 8～20mm50～200mm
＞6mm
20～50mm
200～450mm
5.4定位焊的电流应比正式焊接时的电流大10~15%左右。
5.5定位焊时，如果焊缝坡口不符合图样要求时，焊工应不能进行点焊。
5.6定位焊时，不得将焊钳随意乱放或在筒体上随意引弧，以免击伤母材。
11.6严禁在带压容器上进行焊接。
11.7其他安全注意事项见《压力容器焊接规程》。
10焊接环境：
10.1当焊接环境出现下列任一情况时，如无有效防护措施，禁止施焊。
风速≥1.0m/s（秒）
相对湿度＞90%
下雨
下雪
10.2当焊件温度低于0℃时，应考虑在始焊处100mm范围内预热到手触温暖的温度（大于15℃）。
11安全注意事项
11.1药芯电弧焊最容易引起的人身安全事故是触电，眼睛被弧光伤害，烧伤或皮肤烤伤及有害气体的危害等，为此应按规定使用劳动保护用品。
5.7定位焊时焊工需有相应项目的合格证。
6焊接：
6.1焊接时，应根据结构形式等因素，采取措施防止焊接变形的产生。长焊缝及不锈钢的焊接应采用分段退步多层多道焊，并根据变形情况调整焊接顺序。
6.2引弧、运条及结尾：
严禁在坡口两侧的母材上引弧。
焊接时，焊丝的送进和向前移动的速度应尽量均匀。
药芯焊丝电弧焊工艺守则
6.13不锈钢焊接时焊缝两边应涂上防飞溅剂。
7焊缝内外表面的外观和尺寸除应符合GB150-98的规定或技术要求，焊接完毕后焊缝宽度应比坡口宽度大2~4mm，且同一条焊缝上均匀一致。
药芯焊丝电弧焊(FCAW)在压力容器制造中的应用
药芯焊丝电弧焊 （ Ｆ Ｃ Ａ Ｗ ）在压力容器制造中的应用
任 春 嫒
【 大连派思燃气系统股份有限公 司 。辽 宁 大连 １ １ ６ ０ ０ ０）
【 摘
际 应 用
ห้องสมุดไป่ตู้
要】 浅谈 药芯焊 丝电弧焊 的优缺点及在压 力容 器中的实
５ ． Ｆ Ｃ Ａ Ｗ在 压力容器制造 中的实际应用 例：浙 能萧 山天然气热 电联产工程项 目 Ｄ Ｎ Ｉ Ｏ ０ ０ ×２ ４过滤器 简体材料为 Ｑ ３ ４ ５ Ｒ ，设计压力 ６ ． ３ Ｍ Ｐ ａ ，介质 ：天然气，设计温
度 ５ Ｏ ℃。
气孔敏 感性 较低。同氩弧焊相比，药芯焊丝焊的焊接工艺性能与氩
钢 板 的抗 拉 强 度 上 限 值 也 达 到 ４ ９ ０ ￣６ ２ ０ Ｍ Ｐ ａ。Ｎ Ｂ ／ Ｔ ４ ７ ０ １ ５ — ２ ０ １ １ 第
３ ． ２ ． ２ ． ａ ）条规 定焊缝金属 的力学性能应高于 或等于母材规 定的限
值 。 可 见 ，Ａ Ｗ Ｓ Ｅ ７ １ Ｔ 一 １ Ｃ强 度基 本 满 足 要 求 。
６ 结 论
（１） 对 碳 素 钢 与 Ｑ ３ ４ ５ Ｒ 选 用 的 药 芯 焊 丝 是 同 一 种
（ Ａ Ｗ Ｓ Ｅ ７ １ Ｔ 一 １ Ｃ ） ， 造 成 熔 敷 金 属 的抗 拉 强 度 偏 高 ， 与Ｎ Ｂ ／ Ｔ ４ ７ ０ １ ５ — ２ ０ １ １ 、
Ｎ Ｂ ／ Ｔ ４ ７ ０ １ ８ ． １ ￣４ ７ ０ １ ８ ． ７ － ２ ０ １ １等标准规 定不符 ，产品试板拉伸试验 时抗拉 强度值有时超过上 限的现象发生 。 （ ２） 采 用 奥 氏 体 不 锈 钢 药 芯 焊 丝 时 ， 焊 接 接 头 在 按 Ｇ Ｂ ／ Ｔ ４ ３ ３ ４ — ２ ０ ０ ８进行晶间腐 蚀试 验弯曲法 评定时基本都有裂纹和断
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
40
20
0
平焊
立向上 立向下
横焊
仰焊 水平角焊
焊接位置
图9-1几种焊接第方5页法/不共同56焊页接位置熔敷速率对比
9.1 药芯焊丝电弧焊的特点
今后我国和世界药芯焊丝的生产研发主要集中在 以下四个方面:
① 全位置焊接用的钛型药芯焊丝 ② 高效率、厚板用金属芯焊丝 ③ 涂漆钢板用金属芯焊丝 ④ 多品种全位置焊接用不锈钢药芯焊丝
国家 中国16mm板 美国16mm板
药芯焊丝值（比值） 3.32元/米（1.00） 4.4美元/（1.00）
100
实芯焊丝值（比值） 3.54元/米（1.07） 5.2美元/（1.18）
焊条手工焊（比值）
6.7元/米（2.02）
14.1美元（3.20） 药芯焊丝 实芯焊丝 手工 焊条
80
60
熔敷 速度
药芯焊丝
低碳钢、490MPa级钢用药芯焊丝
高强钢用药芯焊丝
耐热钢用药芯焊丝
用途
低温钢用药芯焊丝
耐腐蚀钢用药芯焊丝
不锈钢用药芯焊丝
硬面堆焊用药芯焊丝
药粉填充
金属粉型 钛型
熔渣型 钛钙型
钙型
第17页/共56页
(2) 药芯焊丝的标准 ① EXXXT–1和EXXT–1M类焊丝 ② T–2和T–2M类焊丝 ③ T–3类焊丝 自保护型 喷射过渡 ④ T–4类焊丝 自保护类型，颗粒状过渡 ⑤ T–5和T–5M型焊丝 粗滴过渡
第12页/共56页
图9-6 药芯焊丝制造工艺
第13页/共56页
药芯焊丝
有缝型
分体传动式 连扎法
钢带成型法
集体传动式 被动式
盘元成型法
扎拔法
分体传动式 集体传动式
钢管拔制法 无缝型
在线焊合法
图9-7 药芯焊丝制造技术
第14页/共56页
① 连轧法 是指药芯焊丝从钢带到成品焊丝的全部加工过程
都在一套连轧机器上连续完成。 ② 轧拔法
9.2.2 药芯焊丝电弧焊的熔滴过渡 （1）气保护药芯焊丝熔滴过渡
图9-11 高速摄影下的药芯焊丝熔滴过渡
第23页/共56页
① 大滴排斥过渡 当焊接电流较小和电弧电压较高（160A，30V）时；
② 细颗粒过渡 CO2气体保护下，随焊接电流的增加，斑点面积也增
加，熔滴所受的等离子流力和电磁力增加，熔滴过渡频 率也增加。 ③ 射滴过渡
药粉要彻底烘干，接口要结合严密 ；
良好的焊接工艺性能 。 ② 焊丝表面质量 表面要清洁；规则的层绕成盘；有一定的硬度。
第11页/共56页
（3）药芯焊丝制造技术 先在一条钢带的一面上喷镀或涂敷一层焊剂，干
燥后把钢带卷成圆管，粘有焊剂层的一面位于管内； 一种带芯丝的药芯焊丝制造方法，芯丝上压涂一
层膏状药皮，就成了焊丝中的药芯。
第20页/共56页
图9-10 药芯焊丝气体保护焊原理图
第21页/共56页
(3) 药芯焊丝电弧焊的保护机制
① 造气保护 加有造气剂如碳酸钙
② 金属蒸气保护 加有镁和铝–镁合金
③ 造渣保护 一般药芯中都加有造渣剂
④ 合金元素保护 加有对氧和氮亲和力较强的脱氧、脱氮元素，如
铝、钛、锆、硅和锰等元素
第22页/共56页
第1页/共56页
9.1 药芯焊丝电弧焊的特点
综合了焊条电弧焊和普通熔化极气体保护焊的优点： (1)采用气渣联合保护，焊缝成形美观，电弧稳定性 好，飞溅少且颗粒细小。 (2)焊丝熔敷速度快，熔敷效率（大约为85%^-90%） 和生产率都较高（生产率比手工焊高3^}5倍）。 (3)焊接各种钢材的适应性强，通过调整焊剂的成分 与比例可提供所要求的焊缝金属化学成分。
表9-1 2008年全球主要国家和地区焊材使用状况（%）
中国 欧洲 北美 日本 东盟 韩国
焊条 %
51 17 18 14 60 20
实芯焊丝 %
28 62 58 48 30 34
药芯焊丝 %
8 14 19 27 5 36
埋弧焊丝 及其他 %
13 7 5 11 5 10
第4页/共56页
表9-2 几种焊接方法综合成本比较
第6页/共56页
药芯焊丝的应用
（a）芜湖长江大桥
（b） 30万吨超大原油船 图9-2 药芯焊丝应用实例
第7页/共56页
药芯焊丝及其制造
（1）药芯焊丝(Flux-Cored Wire)
图9-3 几种药芯焊丝的结构
第8页/共56页
图9-4几种常见的药芯焊丝的截面形状
第9页/共56页
• 无缝型药芯焊丝
第18页/共56页
E 50 1T - 1ML
熔敷金属成分分类代号 适合于全位置焊接
熔敷金属抗拉强度为50kg/mm2 表示焊丝
第19页/共56页
9.2 药芯焊丝电弧焊的原理
9.2.1 药芯焊丝电弧焊的基本原理 (1) 药芯焊丝电弧焊基础
熔化速度
1
( j aLj2 )
4.2(H0 b)
(2) 药芯焊丝电弧焊的基本原理
第2页/共56页
9.1 药芯焊丝电弧焊的特点
•
缺点：
•
(1)焊丝制造过程复杂。
•
(2)送丝较实心焊丝困难，需要采用降低送丝压力的
送丝机构等。
•
(3)焊丝外表容易锈蚀，粉剂易吸潮，因此，需要对
焊丝的保存严加管理。
第3页/共56页
9.1 药芯焊丝电弧焊的特点
药芯焊丝电弧焊的发展历史
（1）药芯焊丝的发展现状与趋势
第9章 药芯焊丝电弧焊接方法及设备
基本工作原理与普通熔化极气体保护焊一样，是以可熔化的药 芯焊丝作为一个电极（通常接正极，即直流反接），母材作为另一极。 通常采用纯CO2或CO2 -Ar气体作为保护气体。
与普通熔化极气体保护焊的主要区别在于焊丝内部装有焊剂混合 物。焊接时，在电弧热作用下，熔化状态的焊剂材料、焊丝金属、母 材金属和保护气体相互之间发生冶金作用，同时形成一层较薄的液态 熔渣包覆熔滴并覆盖熔池，对熔化金属形成了又一层的保护。实质上 是一种气渣联合保护的方法。
采用轧制和拉拔相结合的方法制造药芯焊丝。 ③ 盘元法 ④ 药芯焊丝制造技术的发展趋势
冷轧带钢轧–拔法
第15页/共56页
图9-8 扎丝机示意图
第16页/共56页
9.1.3 药芯焊丝的种类及分类方法
药芯焊丝的分类
制造方法
保护气体
有缝药芯焊丝 无缝药芯焊丝 气保护药芯焊丝 自保护药芯焊丝
CO2 Ar+ CO2
• 熔渣系的药芯焊丝
• 金属型的药芯焊丝
表9-4 不同渣系的药芯焊丝焊接工艺性能比较
焊丝类型
氧化钛型 钛钙型 钙型
飞ห้องสมุดไป่ตู้量
少 较少
多
脱渣性
好 较好
差
全位置性
好 较好
差
焊缝 力学性能
好 好 非常好
第10页/共56页
（2）药芯焊丝的质量 ① 内在质量 含有适量的硅，锰，钛，铝等合金元素； 焊丝中的C含量不能太高；
