车外温度传感器
简述汽车上的温度传感器及应用
一、概述随着汽车行业的不断发展和技术的不断进步，汽车上的各种传感器在车辆运行中扮演着越来越重要的角色。
其中，温度传感器作为汽车电子控制系统中的重要组成部分，对于汽车的安全性能和能效性能有着重要的影响。
本文将对汽车上的温度传感器进行简述并介绍其应用。
二、温度传感器的类型1. 热电阻温度传感器热电阻温度传感器是一种使用热电阻作为敏感元件的温度传感器，它的原理是通过测量金属电阻率随温度的变化来间接测量温度。
常见的热电阻材料有铂铑合金、镍铬合金等。
热电阻温度传感器具有精度高、线性好等优点，在汽车发动机的冷却系统、空调系统以及变速器油温监测等方面广泛应用。
2. 热敏电阻温度传感器热敏电阻温度传感器是一种利用热敏电阻的温度特性来测量温度的传感器。
常见的热敏电阻材料有氧化锌、氧化铜等。
热敏电阻温度传感器具有结构简单、成本低等优点，在汽车内部空调系统、发动机温度监测等方面应用较为广泛。
3. 热电偶温度传感器热电偶温度传感器是利用两种不同金属导体与温度有关的热电势来测量温度的传感器。
热电偶温度传感器具有响应速度快、测量范围广等优点，在汽车排气系统、发动机排气温度监测等方面得到广泛应用。
三、温度传感器的应用1. 发动机温度监测温度传感器在发动机温度监测中起到了至关重要的作用。
通过监测发动机的温度，可以及时发现发动机过热或者过冷的情况，从而采取相应的措施，保证发动机的正常运行。
温度传感器还可以为发动机的燃油喷射和点火等系统提供温度数据，从而保证发动机在不同工况下的工作状态。
2. 空调系统温度控制在汽车的空调系统中，温度传感器可以实时监测车内外部的温度情况，并根据设定的温度值来控制空调系统的工作状态，包括制冷量、风速等参数。
通过温度传感器的监测和反馈，可以使车内空调系统始终维持在用户设定的舒适温度范围内。
3. 变速器油温监测变速器油温的过高或者过低都会影响到变速器的正常工作，甚至造成损坏。
而温度传感器可以实时监测变速器油的温度，一旦发现异常情况可以及时警告驾驶员或者通过车辆电控系统自动调整工作状态，以保证变速器的正常工作和延长使用寿命。
桑塔纳室外温度传感器更换教程
桑塔纳室外温度传感器更换教程引言：桑塔纳室外温度传感器是汽车上的一个重要部件，它能够实时感知并反馈车辆外部的温度信息。
但是随着时间的推移，室外温度传感器可能会出现故障，导致温度显示不准确或完全无法显示。
为了确保驾驶安全和舒适，我们需要及时更换室外温度传感器。
本文将为您详细介绍桑塔纳室外温度传感器的更换步骤。
步骤一：准备工作1. 确定故障：在更换室外温度传感器之前，首先要确认传感器是否真的出现故障。
可以通过对比室内温度显示和实际外部温度进行验证。
2. 购买新传感器：在确认故障后，前往汽车配件店购买与原传感器相匹配的新传感器。
确保选择正品，以免影响后续使用效果。
步骤二：定位传感器位置1. 查找位置：在开始更换之前，需要确认传感器的具体位置。
通常室外温度传感器位于汽车前部的进气格栅或后视镜附近。
2. 拆卸零件：根据实际情况，可能需要拆卸一些附近的零部件，以便更好地接触到传感器。
请谨慎操作，避免损坏其他部件。
步骤三：更换传感器1. 拆卸传感器：使用合适的工具，将原传感器从固定位置上拆卸下来。
注意避免过度用力，以免损坏传感器或其他零部件。
2. 断开连接：断开传感器与车辆电路的连接。
根据具体情况，可能需要使用螺丝刀或插拔工具进行操作。
务必小心谨慎，避免导线断裂或电路短路。
3. 安装新传感器：将新传感器连接到车辆电路，并将其固定在原位置上。
确保传感器牢固可靠，避免松动或摇晃。
4. 安装零件：根据需要，重新安装之前拆卸的零部件。
确保每个零件都安装到正确的位置，并紧固螺丝或卡扣。
步骤四：测试传感器1. 启动车辆：启动桑塔纳车辆，等待一段时间使传感器适应环境温度。
2. 检查显示：观察室外温度显示是否正常，与实际温度相符合。
3. 验证功能：可以通过变换环境温度，如使用冷热水对传感器进行测试，验证其功能是否正常。
注意事项：1. 在更换传感器时，务必确保车辆处于停车状态，并断开车辆电源，避免触电或引发其他危险。
2. 如果对汽车结构不熟悉或不具备相关技术知识，建议寻求专业技师的帮助，以免操作不当造成损坏或安全隐患。
车外温度传感器的工作原理
车外温度传感器的工作原理车外温度传感器是安装在汽车外部的一个设备，用于测量周围环境的温度。
它的工作原理主要基于热电效应和电阻变化。
一般来说，车外温度传感器由一个温度感应元件和一个信号处理电路组成。
温度感应元件通常是一个负温度系数（NTC）热敏电阻或一个热电偶。
当温度发生变化时，温度感应元件会受到热量的影响而发生变化。
以NTC热敏电阻为例，当温度升高时，电阻值会下降；当温度降低时，电阻值会上升。
这是因为材料的电阻与温度呈负相关关系。
信号处理电路会通过连接在温度感应元件两端的电路来测量电阻值的变化。
它会将电阻值转换成相应的电压或电流信号，并将其传送到车内的仪表盘上。
仪表盘上的显示装置会将这个信号转换成温度值，并显示在驾驶员的视野范围内。
值得注意的是，车外温度传感器通常会被安装在车辆的前部，远离发动机和排气管等热源，以确保测得的温度更加准确。
此外，传感器还会受到风的影响，因此在安装时需要选择一个合适的位置，以避免风的干扰。
车外温度传感器的测量精度通常在0.1°C到1°C之间，取决于传感器的质量和制造工艺。
高质量的传感器通常具有较高的准确性和稳定性，可以在各种气候条件下提供可靠的测量结果。
车外温度传感器的应用范围非常广泛。
除了在汽车中使用，它还可以应用于气象站、室外温度监测系统等领域。
在汽车中，车外温度传感器不仅可以提供驾驶员所在地区的实际温度，还可以帮助驾驶员做出决策，例如调节车内温度、控制空调系统等。
车外温度传感器是一种基于热电效应和电阻变化的设备，用于测量周围环境的温度。
它通过感应元件和信号处理电路实现温度的测量和转换，并将结果显示在仪表盘上。
准确的温度测量对驾驶员的行车安全和舒适性非常重要，因此车外温度传感器在现代汽车中的应用日益普遍。
车外温度传感器的工作原理
车外温度传感器的工作原理车外温度传感器是一种用于测量汽车外部温度的传感器。
它通过感知周围环境的温度变化，将温度转化为电信号，并将其传输给车辆的控制系统。
车外温度传感器的工作原理可以简单概括为以下几个步骤。
车外温度传感器通常被安装在汽车的前部或侧部，以便能够准确地感知到外部的温度变化。
传感器通常由温度敏感元件、信号处理电路和输出接口组成。
温度敏感元件是车外温度传感器的核心部分，它能够根据温度的变化来改变其电阻或电容等物理量。
常用的温度敏感元件有热敏电阻和热敏电容。
当温度升高时，热敏电阻的电阻值会增加，而热敏电容的电容值会减小。
这样的变化能够被传感器采集到。
信号处理电路是用于处理传感器采集到的温度信号的部分。
它通常包括放大、滤波和模数转换等功能。
首先，放大电路会将传感器采集到的微弱信号放大到适合后续处理的范围内。
然后，滤波电路会滤除噪声和干扰，以保证输出信号的稳定性和准确性。
最后，模数转换电路会将模拟信号转换为数字信号，以便于后续的数字处理和显示。
输出接口是车外温度传感器与车辆控制系统之间的连接部分。
传感器会将处理后的温度信号输出给车辆控制系统，以供系统进行相应的处理和显示。
输出接口通常是以数字信号的形式进行传输，可以是串行通信接口（如CAN总线）或并行通信接口（如SPI接口）。
当车外温度传感器工作时，它会不断地感知周围环境的温度变化，并将这些变化转化为电信号。
这些电信号经过信号处理电路的处理后，最终以数字信号的形式输出给车辆控制系统。
车辆控制系统可以根据这些温度信号来进行相应的控制和调节，比如调整空调系统的工作模式、控制发动机的燃油供给等。
总结起来，车外温度传感器通过感知周围环境的温度变化，将温度转化为电信号，并通过信号处理和输出接口将其传输给车辆控制系统。
这样，车辆控制系统就能够根据外部温度的变化来进行相应的控制和调节，以提高驾驶的舒适性和安全性。
车外温度传感器在现代汽车中具有重要的作用，它不仅可以提供准确的外部温度信息，还可以为车辆控制系统提供更多的数据参考，以实现更智能化的控制和调节。
汽车温度传感器的结构、工作原理、标准数据及故障检测方法
端子
检测项目
插座端子1-2 电压（V）
检测条件 断开插接器 连接插接器
1-2
电阻（Ω）
断开插接器
标准值 5
0.5～2.5（该值与温度有关） 温度升高，电阻降低
红旗世纪星车系（VG20E）
端子
检测项目
ECM端子28-搭铁或1-2 电压（V）
1-ECM端子（配线侧） 2-ECM端子38（配线侧）
1-搭铁 2-搭铁
传感器的电阻检查： 从发动机上拆下水温传感器。在不同水温条件下，用欧姆表测量水温传 感器的电阻，传感器电阻应能随温度的升高而减小。否则，表明传感器已损 坏，应更换。
传感器的电压检查： ① 将 点 火 开 关 置 于O N位 置 ， 测 量 传 感 器# 2与 车 身 接 地 间 的 电 压 ， 应 为 5V。如不符，继续进行下一步检查。 ② 将 点 火 开 关 置 于O F F， 断 开 空 调 控 制 插 头B， 再 将 点 火 开 关 置 于O N， 测 量 传 感 器#2与 车 身 接 地 间 的 电 压 ， 如 为5V， 则 空 调 控 制 单 元 可 能 出 现 故 障。如不符，可检查传感器导线有无断路或PCM故障。
1. 冷却液温度传感器 冷却液温度传感器有两端子式和单端子式两种。主要由热敏电阻、金属引线、接线插座和壳体组成。
温度升高，阻值减小， 温度降低，阻值增大
从发动机上拆下冷却液温度 传感器。在不同水温条件 下，用欧姆表测量水温传感 器的电阻。
热敏电阻
热敏电阻
实物
两端子式
单端子式
冷却液温度传感器结构图
Ω
+
修或换
正常
换ECU后再试
冷却液温度传感器电路
电阻/kΩ

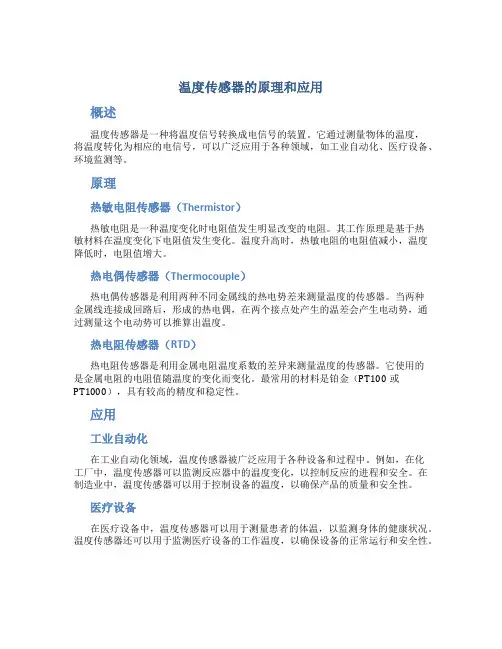

温度传感器的原理和应用
温度传感器的原理和应用概述温度传感器是一种将温度信号转换成电信号的装置。
它通过测量物体的温度，将温度转化为相应的电信号，可以广泛应用于各种领域，如工业自动化、医疗设备、环境监测等。
原理热敏电阻传感器（Thermistor）热敏电阻是一种温度变化时电阻值发生明显改变的电阻。
其工作原理是基于热敏材料在温度变化下电阻值发生变化。
温度升高时，热敏电阻的电阻值减小，温度降低时，电阻值增大。
热电偶传感器（Thermocouple）热电偶传感器是利用两种不同金属线的热电势差来测量温度的传感器。
当两种金属线连接成回路后，形成的热电偶，在两个接点处产生的温差会产生电动势，通过测量这个电动势可以推算出温度。
热电阻传感器（RTD）热电阻传感器是利用金属电阻温度系数的差异来测量温度的传感器。
它使用的是金属电阻的电阻值随温度的变化而变化。
最常用的材料是铂金（PT100或PT1000），具有较高的精度和稳定性。
应用工业自动化在工业自动化领域，温度传感器被广泛应用于各种设备和过程中。
例如，在化工厂中，温度传感器可以监测反应器中的温度变化，以控制反应的进程和安全。
在制造业中，温度传感器可以用于控制设备的温度，以确保产品的质量和安全性。
医疗设备在医疗设备中，温度传感器可以用于测量患者的体温，以监测身体的健康状况。
温度传感器还可以用于监测医疗设备的工作温度，以确保设备的正常运行和安全性。
环境监测温度传感器在环境监测中起着重要作用。
例如，在气象站中，温度传感器可以测量空气温度，以便预测天气和气候变化。
在室内环境监测系统中，温度传感器可以用于测量室内温度，以提供舒适的居住环境。
汽车工业温度传感器在汽车工业中也具有重要意义。
例如，在汽车发动机中，温度传感器可用于监测冷却液的温度，以防止发动机过热。
温度传感器还可用于监测车内温度和车外气温，以调节空调系统的工作。
总结温度传感器是一种将温度信号转换成电信号的装置，其原理主要包括热敏电阻传感器、热电偶传感器和热电阻传感器。
温度传感器及应用
加热。
感温铁氧体的特点：常温下具有铁磁性，能够被磁体 吸引，但是温度上升到约103℃时，就失去了铁磁性， 不能被磁体吸引了。注意：这个温度在物理学中称为 该材料的“居里温度”或“居里点”。
现象：当用电烙铁给铁氧体加热时，经过一段时间，铁 氧体就会失去磁性,两者分离。
3 温度传感器在汽车上的应用
• • • • • • • 发动机冷却水温传感器 水（油）温表用热电阻传感器 车内、外空气温度传感器 发动机进气温度传感器 空调蒸发器出风口传感器 发动机排气温度传感器 ……
MF58 型热敏电阻
其他形式的热敏电阻
带安装孔的热敏电阻
大功率PTC热敏电阻
其他形式的热敏电阻（续）
贴片式NTC 热敏电阻
其他形式的热敏电阻（续）
MF58型（珠形）高精度 负温度系数热敏电阻
MF5A-3型热敏电阻
非标热敏电阻
非标热敏电阻（续）
非标热敏电阻（续）
薄膜型及普通型铂热电阻
薄膜铂电阻是使用最新的薄膜 技术而制造的温度传感器。与 其他类型的热电阻比较，此产 品具有适于大批量生产，一致 性好，成本低及尺寸小等特点。
一、冷却液温度传感器的应用与检测
1.冷却液温度传感器的功用 功用：检测发动机冷却液温度，并将其温度信号输入 ECU，为修正喷油量及喷油时刻提供准确依据 安装：安装在发动机缸体、缸盖的水套或节温器内并伸 入水 套中。
二、进气温度传感器的应用与检测 1.传感器的结构
绝缘套 外壳
热敏电阻
铜垫圈
防水插座
1.2 热电偶传感器
热电偶在温度的测量中应用十分广泛。 它构造简单，使用方便，测温范围宽，并且 有较高的精确度和稳定性。 1.2.1 热电偶测温原理 1.热电效应 两种不同材料的导体组成一个闭合回路 时，若两接点温度不同，则在该回路中会产 生电动势。这种现象称为热电效应，该电动 势称为热电势。
汽车车身传感器ppt课件
8.湿度传感器
图2-51 电控自动空调上日照强度传感器的布置 1—日照强度传感器 2—按钮与微机 3—电动机 4—车 内温度传感器 5—动力伺服 6—主微机 7—鼓风机控制
9.日照强度传感器
图2-52 日照强度传感器结构与工作特性 a)传感器结构 b)工作特性
9.日照强度传感器
图2-53 凌志LS400轿车日照传感器的 安装位置及其工作原理 a) 安装位置 b)工作电路
2.电磁感应式车速传感器
图2-16 电磁感应式车速传感器工作原理示意图 a)结构 b)感应电压波形
1—停车锁止齿轮 2—车速传感器 3—永久磁铁 4—电磁感应线圈 5—电控单元
3.光电式车速传感器
图2-17 光电式车速传感器的结构 1—带槽的遮光板 2—发光二极管
3—光耦合器 4—光敏晶体管
3.光电式车速传感器
态
3.热敏铁氧体温度传感器
图2-10 铁氧体型热敏开关的工作方式 ａ)常闭型 b)常开型 c)频带型
二、车速传感器
1.舌簧开关式车速传感器 2.电磁感应式车速传感器 3.光电式车速传感器 4.可变磁阻式车速传感器
1.舌簧开关式车速传感器
图2-11 舌簧开关式车速传感器的结构 1—舌簧开关 2—指针 3—弹簧 4—磁铁 5—转子 6—输出端
1.雨滴传感器
图2-41 间歇式风窗刮水器系统的构成
2.电动座椅用传感器
图2-42 微机控制动力座椅用传感器的结构 1—霍尔元件 2—永久磁铁 3—座位导轨、前与后垂直传感器 4—靠背位置传感器
2.电动座椅用传感器
图2-43 座椅用传感器电路与控制电路 1—位置控制用微机电路 2—座椅用传感器电路
第三节 车身传感器的研究和发展趋势
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车车外的温度检测传感器主要由插头，热敏电阻探头组成，利用了热敏电阻在不同温度下的电阻变化原理，随着温度的升高或下降，热敏电阻的增加和减小，ECU获取电压的变化，从而得到车外温度数据。
ATC或外部空气温度传感器是一种（NTC）负温度系数传感器，它香半自动/自动温度控制系统通知外部空气温度。
随着外部空气温度的升高，NTC传感器的电阻会降低。
计算机使用此输入以及其他车内温度传感器来控制温度和鼓风机速度。
USTSensor武汉优斯特汽车传感器科技有限公司车外温度传感器的优势在于可以提供无故障、一致性高的车载环境用优质材料制成，具有极佳的耐用性；制造符合超严格的质量要求。
