氢气纯化装置控制系统
QCNB氢气纯化装置系列说明书
按“控制部分说明书”及各仪表的说明书检查控制系统和各仪表是否正常；
按“控制部分说明书”或仪表说明书根据给定值设置各仪表、控制参数；
按“控制部分说明书”向控制柜供应仪表气，并将压力调至要求值；
控制系统准备就绪。
6.2装置运行
纯化装置开车前，氢储罐及其前续、后续设备应完成投入前的准备工作。
QCNB系列氢气纯化装置采用三台干燥器轮流工作，产品气再生方式，不仅干燥程度高，而且没有再生气的损耗。装置内的气动阀门由PLC程序控制，可实现干燥器工作状态的自动切换，并具备自动排水功能，减少了人员工作量，提高了装置的可靠性。
2
2.1 原料氢气
含氧量:≤0.5%（V/V）
含水量:饱和
温 度:≤40℃
3.3电源
种类:AC380V、50HZ（三相四线）
3.4 冷却水
水质:软化水（氯离子含量≤2mg/l）
进水温度：≤32℃（或≤7℃）2）
注：1) 除注明者外，压力均指表压力。
2）冷却水进水温度根据处理气量的大小和合同条款来定。
4
4
原料氢气经气水分离器1101滤除游离水后进入脱氧器1111，脱氧器内装填有可催化氢氧反应进行的高效催化剂，脱氧器内装有电加热元件，经加温后，氢氧反应生成的水以气态被氢气带出脱氧器1111，进入冷却器1131，经冷却器冷凝后随氢气进入气水分离器1102，游离水在气水分离器1102内被滤除并经其底部的排水阀排出。
2431仪表气0407mpa32氮气qcnb系列氢气纯化装置操作说明书33电源34冷却水41脱氧原料氢气经气水分离器1101滤除游离水后进入脱氧器1111脱氧器内装填有可催化氢氧反应进行的高效催化剂脱氧器内装有电加热元件经加温后氢氧反应生成的水以气态被氢气带出脱氧器1111进入冷却器1131经冷却器冷凝后随氢气进入气水分离器1102游离水在气水分离器1102内被滤除并经其底部的排水阀排出
氢气纯化装置讲义
氢气纯化装置讲义I. 介绍氢气纯化装置氢气纯化装置是一种用于去除氢气中杂质的设备，主要用于工业生产中对高纯度氢气的需求。
通过纯化装置，可以去除氢气中的水分、氧气、硫化氢等杂质，从而得到高纯度的氢气。
II. 氢气纯化装置的工作原理1. 水分去除：氢气中的水分会降低氢气的纯度和稳定性。
常用的方法有低温凝析、干燥剂吸附、气体膜分离等。
- 低温凝析：通过降低氢气温度使水分凝结并去除。
- 干燥剂吸附：利用特定吸附材料吸附氢气中的水分，常用的干燥剂有分子筛、活性炭等。
- 气体膜分离：利用气体分子尺寸的差异，将水分分离出来。
2. 氧气去除：氢气中的氧气会增加氢气的燃烧性和爆炸性。
常用的方法有催化剂吸附、膜分离等。
1- 催化剂吸附：利用特定的催化剂将氢气中的氧气与氢气反应生成水，进而去除氧气。
- 膜分离：利用特殊的膜材料，根据氧气和氢气的不同渗透性将氧气分离出来。
3. 硫化氢去除：氢气中的硫化氢会对设备造成腐蚀和损坏，同时也会影响氢气的气味和颜色。
主要方法有吸附和催化反应。
- 吸附：利用活性炭等吸附剂吸附硫化氢，将其从氢气中去除。
- 催化反应：利用催化剂将硫化氢与氢气反应生成硫，从而去除硫化氢。
III. 氢气纯化装置的组成部分1. 进气系统：包括气体过滤器、调压装置等，用于将进入装置的氢气进行预处理和调整压力。
2. 水分去除系统：包括低温凝析器、干燥剂吸附器、气体膜分离器等，用于去除氢气中的水分。
23. 氧气去除系统：包括催化剂吸附器、膜分离器等，用于去除氢气中的氧气。
4. 硫化氢去除系统：包括吸附器、催化反应装置等，用于去除氢气中的硫化氢。
5. 出气系统：包括气体过滤器、压力调节装置等，用于调节和净化最终输出的高纯度氢气。
IV. 氢气纯化装置的应用氢气纯化装置广泛应用于电子、石油化工、电力、冶金等领域，用于生产高纯度氢气，满足不同行业对氢气纯度的需求。
在燃料电池领域，氢气纯化装置也是必不可少的设备，用于提供高纯度的氢气作为燃料。
氢气纯化装置讲义-精品文档
图例
保温 （保 冷 ）标 示 材料 用途 厚度
[ AC = 10 0 ]
阀 门标 示
J
管 件标 示
H
仪表 信号 标示 盲通 两用 连接 变 径接 头 现 场指 示 远 传信 号 D CS /P LC 软联 锁停 车 硬 联锁 停车 法兰 连接 电加 热器 介质 标示 CH WS 低温 冷却 水给 水 CH WR 低 温冷 却水 回水 H 氢气 I A 仪表 气 W 污水 N 氮气 A E F H I L P Q R T V Y 自 控字 母标 示 首位 分析 流量 电流 液位 压力 质量 温度 电压 高限 指示 低限 次位 报警 元件
J1103
H φ 32X3
H φ 32X3
J110 1
J11 02
氮气
b
H φ32X3
PI 11 02
H φ32X3
3 QS1102 1
2
H φ32X3
1150
H φ32X3
Hφ 3 2X3 PV11 01 1
3
2 QS 1104
1.5 常压 1.5 常压 常压 1.0 1.0 常压
DN 1 0 DN 2 5 DN 2 5 DN 1 0 DN 1 0 DN 8 0 DN 8 0 DN 1 0
73
H φ 8X1.5
H φ32X3
114 0A
S
S
EH 11 03
1 120 B
QT 1 1 01
QI T 1 10 2
O 2 A NA LY Z ER Q S HH 1 1 02 Q AH 11 0 2 QI 1 1 02
73
Y110 2
Y1101
产品氢气出口 e 氢气露点仪放空口 f 微量氧 分析仪放空口 g 低温冷却水回水口 h 低温冷却水进水口 j 排污口
氢气纯化器 操作指南说明(一)2024
氢气纯化器操作指南说明（一）引言概述：本文档为《氢气纯化器操作指南说明（一）》，旨在为用户提供清晰的使用指南。
本指南将分为五个部分，介绍了使用氢气纯化器的准备工作、操作步骤、注意事项等内容，以帮助用户正确、安全地操作氢气纯化器。
正文内容：一、准备工作1. 确保设备处于安全位置，通风良好的环境中进行操作。
2. 检查氢气纯化器是否安装完好，各部件是否连接稳固，防止泄露事故的发生。
3. 检查设备电源是否正常连接，并接通电源。
二、操作步骤1. 打开设备电源开关，待指示灯亮起后等待1分钟，使设备预热。
2. 根据实际需要，调节氢气流量控制器，确保设备输出的氢气流量符合要求。
3. 打开氢气供应阀门，向纯化器供应氢气，并观察氢气纯化器的工作状态。
4. 使用监测仪器检测氢气纯化器输出的氢气纯度，确保其达到要求的标准。
5. 操作完成后，先关闭氢气供应阀门，再关闭设备电源开关。
三、注意事项1. 在操作过程中，严禁将易燃易爆物品靠近氢气纯化器，以防发生火灾或爆炸事故。
2. 在使用前，务必阅读并理解设备的安全操作手册，按照要求进行操作。
3. 若发现设备出现异常情况，应立即停止使用，并联系专业人员进行检修。
4. 氢气纯化器需要定期维护保养，保持设备的正常运转和安全性能。
5. 在使用氢气纯化器之前，应确定操作人员已经接受过相应的培训和指导。
四、总结本文针对氢气纯化器的操作指南进行了详细介绍，从准备工作、操作步骤以及注意事项等方面，为用户提供了全面而详细的指导。
在使用氢气纯化器时，用户应严格按照本指南进行操作，以确保操作的安全性和有效性。
如有任何疑问或问题，请及时与专业人员联系。

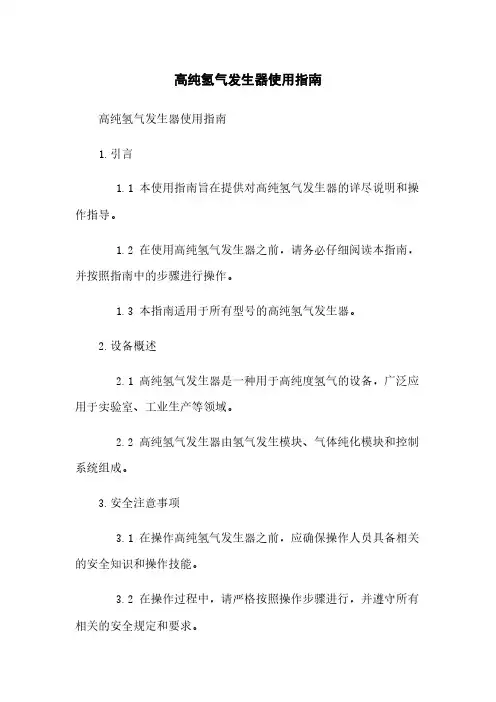

高纯氢气发生器使用指南
高纯氢气发生器使用指南高纯氢气发生器使用指南1.引言1.1 本使用指南旨在提供对高纯氢气发生器的详尽说明和操作指导。
1.2 在使用高纯氢气发生器之前，请务必仔细阅读本指南，并按照指南中的步骤进行操作。
1.3 本指南适用于所有型号的高纯氢气发生器。
2.设备概述2.1 高纯氢气发生器是一种用于高纯度氢气的设备，广泛应用于实验室、工业生产等领域。
2.2 高纯氢气发生器由氢气发生模块、气体纯化模块和控制系统组成。
3.安全注意事项3.1 在操作高纯氢气发生器之前，应确保操作人员具备相关的安全知识和操作技能。
3.2 在操作过程中，请严格按照操作步骤进行，并遵守所有相关的安全规定和要求。
3.3 在使用高纯氢气发生器时，应确保设备周围的通风良好，并避免高温、潮湿等环境。
4.操作步骤4.1 准备工作4.1.1 确认高纯氢气发生器的供电和气源连接情况是否正常。
4.1.2 检查气体纯化模块和控制系统的工作状态，确保无异常。
4.1.3 关闭氢气发生模块的电源开关。
4.2 启动氢气发生器4.2.1 打开氢气发生模块的电源开关。
4.2.2 确认氢气发生模块的工作指示灯是否正常亮起。
4.3 调节氢气流量4.3.1 根据需要，选择合适的氢气流量。
4.3.2 通过控制系统中的调节阀对氢气流量进行调节。
4.4 使用结束4.4.1 使用完毕后，先关闭氢气流量调节阀。
4.4.2 关闭氢气发生模块的电源开关。
4.4.3 断开气源连接。
4.4.4 清洁和维护设备，确保设备处于良好状态。
5.附件本文档涉及的附件包括：附件1：高纯氢气发生器技术参数表附件2：高纯氢气发生器维护清洁指南6.法律名词及注释6.1 高纯氢气发生器：指能够将氢气从其他物质中分离出来，纯度较高的氢气的设备。
6.2 氢气流量调节阀：一种用于调节氢气流量的阀门设备。
