人教版九年级物理全一册练习(第十五章 第5节 串、并联电路中电流的规律)附答案 2020年秋
2020年秋四川绵阳南山双语学校
（初中九年级物理）
第十五章电流和电路
第5节串、并联电路中电流的规律
基础知识点：
1．串联电路中电流的规律：，用公式表示为：。
2．并联电路中电流的规
律：，用公式表示
为：。
强化练习：
1.如图所示的电路中，a、b、c三处的电流大小应该是 ( )
A．在a处最大B．在b处最大
C．在c处最大 D．三处一样大
2．如图所示，两只不同的小灯泡串联接入同一电路，则通过两灯的电流()
A．灯亮的电流大 B．灯暗的电流大
C．两灯电流相等 D．无法判断
3．如图所示，连入电路中的灯泡L1、L2、L3，各自允许通过的最大电流分别为I1、I2、I3，且I1>I2>I3，则此部分电路中允许通过的最大电流是()
A．I3B．I2
C．I1D．I1＋I2＋I3
4．如图所示的电路中，当开关S闭合时，电流表A1的示数为0.6 A，则A2的示数为A，通过灯L1的电流是A，通过灯L2的电流是A。
5．(北部湾中考)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是()
A．0.1 A B．0.2 A
C．0.3 A D．0.4 A
6．如图甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电
流分别为()
A．1.2 A1.2 A B．0.3 A0.3 A
C．1.2 A0.3 A D．1.5 A0.3 A
7．如图所示的两个电流表均为学校实验室里常用的电流表，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时通过灯L1和L2的电流的比值为()
A．4∶1 B．1∶4
C．5∶1 D．1∶5
8．甲、乙两盏灯接在同一电路中，用电流表测得通过它们的电流相等，那么()
A．两灯一定串联
B．两灯一定并联
C．两灯可以是串联，也可以是并联
D．以上都不正确
9．如图所示，当只闭合S1时，电流表的示数I1＝0.2 A，当S1、S2都闭合时，电流表的示数变化了0.3 A，此时干路中的电流为I2，则()
A．I1∶I2＝2∶3
B．流过L2灯的电流为0.3 A
C．流过L1、L2的电流之比为2∶5
D．S2由闭合变为断开时，流过L1的电流变大
10．在探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图1所示的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
(1)小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关，，重新进行实验。
(2)小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转。
则电流表连接存在的错误是。
(3)老师收集到几个组的数据如表：
对于测量数据的相关分析，以下说法正确的两个是。
A．第1组的数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第4组数据的偏差可能是电流表未调零引起的
参考答案
知识点:
1.相等I＝I1＝I2
2.之和I＝I1＋I2
练习：
1、D
2、C
3、A
4、0.6 0.6 0.6
5、D
6、C
7、D
8、C 9、B
10、改接小量程“＋”“－”接线柱接反了CD。

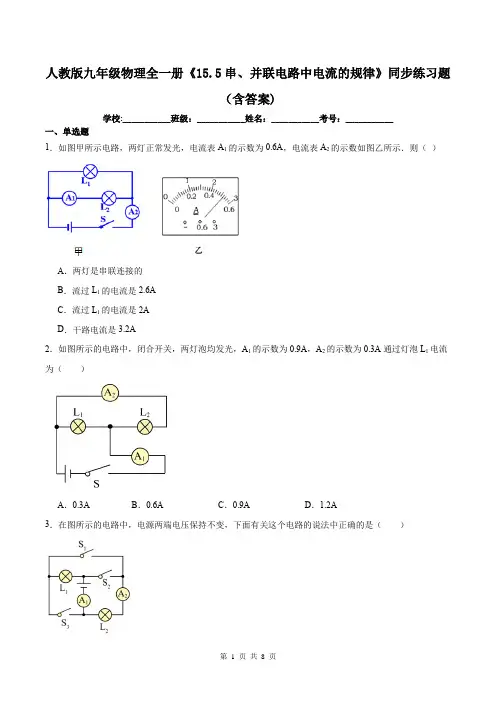

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题(含答案)
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的B．流过L1的电流是2.6AC．流过L1的电流是2AD．干路电流是3.2A2．如图所示的电路中，闭合开关，两灯泡均发光，A1的示数为0.9A，A2的示数为0.3A通过灯泡L1电流为（）A．0.3A B．0.6A C．0.9A D．1.2A3．在图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（）A．断开开关S2、S3，闭合开关S1时，电流表A2的示数大于A1的示数B．断开开关S1，闭合开关S2、S3时，电流表A1的示数大于A2的示数C．若同时闭合三个开关，灯泡L1、L2并联D．若闭合开关S1、S2，断开开关S3，灯泡L1、L2串联4．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中说法正确的是（）A．I a＝I d B．I a＝I cC．I a＝I b D．I d＝I c5．如图，电源电压不变，闭合开关S、S1时灯泡L正常发光，若再断开开关S1，则（）A．灯泡变暗，电流表示数变小B．灯泡变亮，电流表示数变大C．灯泡亮度不变，电流表示数变小D．灯泡亮度不变，电流表示数变大6．如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A。
下列说法正确的是（）A．A1的示数小于0.3 AB．A1的示数大于0.3 AC．A1的示数等于0.3 AD．A1的示数与A2的示数无法比较7．下列关于电路的说法中正确的是（）A ．闭合开关时，流经离电源较近的灯的电流一定比较大B ．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源C ．并联电路中，某一用电器内部断路，其余用电器也不能工作D ．串联电路中，开关可以连接在靠近电池的正极或负极处，也可以连接在用电器之间8．如图所示的电路中，闭合开关后，电流表1A 的示数为0.2A ，电流表2A 的示数为0.5A ，下列说法正确的是（ ）A ．通过灯1L 的电流为0.5AB ．通过灯1L 的电流为0.2AC ．通过灯2L 的电流为0.5AD ．通过灯2L 的电流为0.2A9．如图所示，开关S 闭合后，甲、乙两电流表的示数分别为0.18A 和0.16A ，造成两个电流表示数不同的原因可能是（ ）A ．电流表使用前未调零的缘故B ．灯泡1L 和2L 的规格不同C ．电流表在电路中的位置不同D ．灯泡1L 和2L 在电路中的位置不同10．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A 1、A 2的示数都如图乙所示，以下说法正确的是（ ）A．两灯是串联连接的B．流过L1的电流是1.5AC．流过L2的电流是1.2A D．干路电流是1.8A二、填空题11．在如图所示的电路中，闭合开关S后，两个电流表的指针指在同一位置，则电流表A的读数为A，通过灯L1的电流为A。

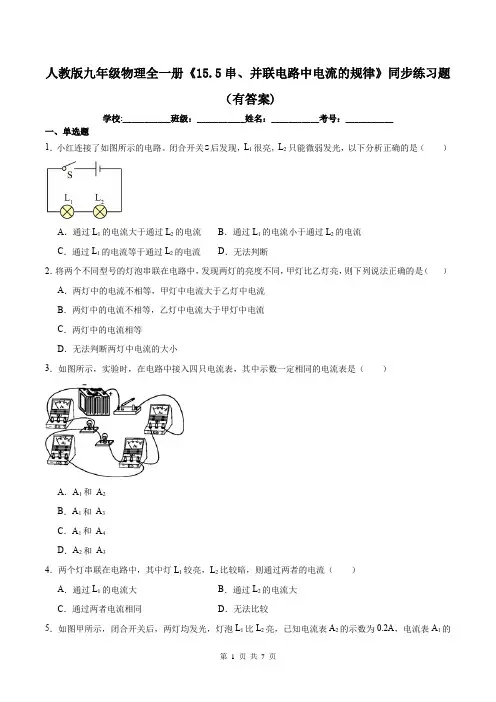

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题(有答案)
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红连接了如图所示的电路。
闭合开关S后发现，L1很亮，L2只能微弱发光，以下分析正确的是（）A．通过L1的电流大于通过L2的电流B．通过L1的电流小于通过L2的电流C．通过L1的电流等于通过L2的电流D．无法判断2．将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（）A．两灯中的电流不相等，甲灯中电流大于乙灯中电流B．两灯中的电流不相等，乙灯中电流大于甲灯中电流C．两灯中的电流相等D．无法判断两灯中电流的大小3．如图所示，实验时，在电路中接入四只电流表，其中示数一定相同的电流表是（）A．A1和A2B．A1和A3C．A1和A4D．A2和A34．两个灯串联在电路中，其中灯L1较亮，L2比较暗，则通过两者的电流（）A．通过L1的电流大B．通过L2的电流大C．通过两者电流相同D．无法比较5．如图甲所示，闭合开关后，两灯均发光，灯泡L1比L2亮，已知电流表A2的示数为0.2A，电流表A1的示数如图乙，下列说法正确的是（ ）A ．灯泡L 2的电流为0.6AB ．灯泡L 2的电流为0.4AC ．灯泡L 2的电流为0.12AD ．干路电流为0.32A6．如图甲所示的电路，电源电压保持不变。
闭合开关S ，两灯均发光，此时两电流表指针的偏转均如图乙所示。
下列说法正确的是（ ）A ．灯1L 、2L 串联B ．通过灯1L 的电流为1.8AC ．通过灯2L 的电流为1.44AD ．若灯2L 的灯丝烧断，则电流表A 1的示数不变，电流表A 2的示数变大7．有三个灯泡接在一个电路中，其部分电路如图所示，其它部分没有画出。
已知通过L 1、L 2的电流分别为I 1＝0.2A 、I 2＝0.6A ，那么通过L 3的电流I 3可能为（ ）①0.2A ；①0.4A ；①0.6A ；①0.8A ；A ．①①B ．①①C ．①①D ．①①8．如图甲电路，闭合开关S 后，两个灯泡都能发光，乙图为电流表A 指针的位置，电流表A 2读数是0.6A ，下列分析正确的是（）A．灯泡L1和L2串联B．电流表A1的读数是0.9AC．通过灯L2的电流为1.5A D．通过灯L1的电流为0.3A二、填空题9．如图所示，某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻为Ω；若将A和B并联接入到电压为15V的电源两端时，通过电阻B的电流是A，同时电路中的总电流A．10．如图1所示，开关S闭合后小灯泡L均发光。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题(附答案)
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流，分别为I A=0.6A、I B=0.3A、I C=0.3A，在表格中记录数据后，下一步首先应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值2．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法不正确的是（）A．通过L1、L2电流相等B．L1、L2的亮度一定相同C．a、b、c三处的电流一样大D．若L2灯丝烧断了，L1仍能发光3．在如图甲电路中，闭合开关S 后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电流表A1一定连接“3A”B．灯泡L1和L2串联C．通过灯L1、L2的电流都为0.5 AD．通过灯L1的电流1.5 A4．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L2的电流5．小明做实验时，组装了如图所示的实物图，已知电流表M、N的示数分别为I M、I N，闭合开关后，下列判断正确的是（）A．L1被短路，L2可以发光B．I M＝I NC．I M＞I N D．L1、L2均被短路6．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（）A．两灯是串联连接的B．流过L1的电流是1.5AC．流过L2的电流是1.2A D．干路电流是1.8A7．如图甲所示，某电子线路板上有多种电路元件，其电路中某一个节点（分支点）O，如图乙所示，经测量得知1线路中的电流1I为5mA，2线路中的电流2I为0.01A，则3线路中的电流3I（）A．一定为15mA B．一定为6mA C．可能为15mA D．可能为6mA8．如图甲所示电路，电流表A1的示数如图乙所示，电流表A2的示数如图丙所示，问流过L1、L2和干路电流是（）A．0.9A、0.3A、1.2AB．0.3A、0.9A、1.2AC．0.5A、1.2A、1.5AD．1.2A、0.9A、0.3A二、填空题9．有一串节日彩灯串联着15只小灯泡，通过第一只小灯泡的电流是150mA，通过第15只灯泡的电流是mA。

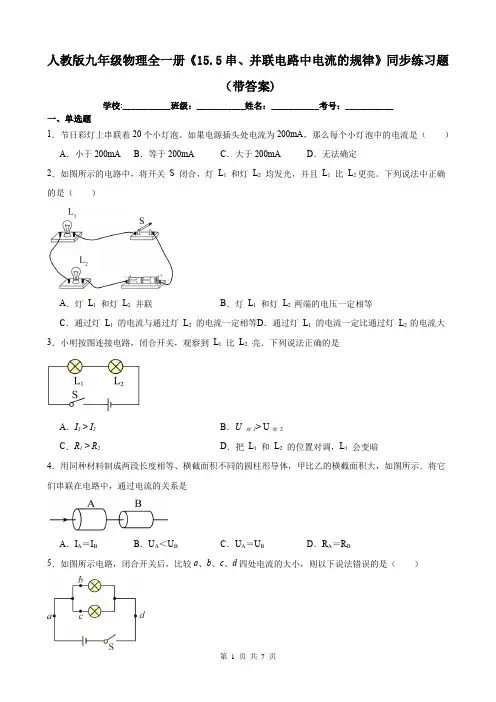

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题(带答案)
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．节日彩灯上串联着20个小灯泡。
如果电源插头处电流为200mA，那么每个小灯泡中的电流是（）A．小于200mA B．等于200mA C．大于200mA D．无法确定2．如图所示的电路中，将开关S 闭合，灯L1和灯L2均发光，并且L1比L2更亮。
下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2 两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定相等D．通过灯L1的电流一定比通过灯L2 的电流大3．小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是A．I1 > I2B．U 额1> U额2C．R1 > R2D．把L1和L2的位置对调，L1会变暗4．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示．将它们串联在电路中，通过电流的关系是A．I A＝I B B．U A＜U B C．U A＝U B D．R A＝R B5．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，则以下说法错误的是（）A ．I a ＝I dB ．I a ＞I dC ．I a ＞I bD ．I d ＞I c6．如图所示的实验电路，闭合开关S 后，电流表A 的示数为0.5A ，电流表A 1的示数为0.3A ，则通过小灯泡L 1、L 2的电流分别是（ ）A ．0.3A ，0.2AB ．0.2A ，0.3AC ．0.5A ，0.3AD ．0.5A ，0.2A7．如图甲电路，闭合开关S 后，两个灯泡都能发光，乙图为电流表1A 指针的位置，电流表2A 读数是0.6A ，下列分析错误的是（ ）A ．灯泡1L 和2L 并联B ．电流表1A 的读数是0.3AC ．通过灯2L 的电流为0.6AD ．通过灯1L 的电流为0.9A8．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）A ．电流表A 1测通过灯L 1的电流B ．电流表A 1的示数一定大于电流表A 2的示数C ．电流表A 1的示数一定小于电流表A 2的示数D ．仅断开S 2，电流表A 2的示数不变二、填空题9．如图，开关闭合时，灯1L 比灯2L 亮，则通过1L 的电流1I 和通过2L 的电流2I 的大小关系为1I 2I （选填“>”、“<”或“=”）。

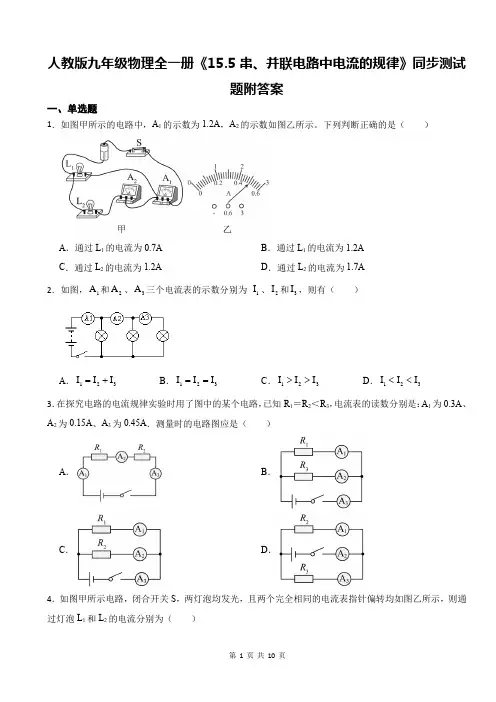

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案一、单选题1．如图甲所示的电路中，A 1的示数为1.2A ，A 2的示数如图乙所示。
下列判断正确的是（ ）A ．通过L 1的电流为0.7AB ．通过L 1的电流为1.2AC ．通过L 2的电流为1.2AD ．通过L 2的电流为1.7A2．如图，1A 和2A 、3A 三个电流表的示数分别为 1I 、2I 和3I ，则有（ ）A ．123I I I =+B ．123I I I ==C ．123I I I >>D ．123I I I <<3．在探究电路的电流规律实验时用了图中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是（ ）A ．B ．C ．D ．4．如图甲所示电路，闭合开关S ，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L 1和L 2的电流分别为（ ）A ．2.6A 0.52AB ．0.52A 2.08AC ．2.08A 0.52AD ．0.52A 2.6A5．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）A ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大6．如图，三个不同的灯泡接在电源上，1A 的示数为1I ，2A 的示数为2I ，3A 的示数为3I ，各表读数关系正确的是（ ）A ．123I I I ==B ．123I I I =+C ．321I I I >>D ．123I I I >>7．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A 比B 的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是()A ．AB I I > B ．A B I I <C ．A B I I =D ．无法确定8．如图甲电路，闭合开关S 后，两个灯泡都能发光，电流表A 1、A 2指针的位置均如图乙所示，则下列说法错误的是（）A．通过灯L1的电流是L2的4倍B．通过灯L2的电流为0.3AC．电流表A1连接“-”与“3”接线柱D．若L1断路，A2示数变小9．在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A．0.45安B．0.50安C．0.65安D．0.60安10．如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（）A．1：5B．1：4C．5：1D．4：1二、多选题11．如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法不正确的是（）A．电流表A1的读数等于灯泡L1中的电流B．电流表A2的读数等于灯泡L2和L3中的电流之和C．电流表A1的读数一定等于A2和A3的读数之和D．三个电流表的读数相等12．如图所示的电路，闭合开关S1、S后，两灯均发光，下列说法不正确的是（）A．灯L1、L2串联B．电流表A1和A2示数一定不相等C．断开S1后，电流表A1的示数变小D．断开S1后，电流表A2的示数不变13．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A，下列分析错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．通过灯L2的电流为0.6A D．通过灯L1的电流为1.5A14．如图甲，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置如图乙所示。

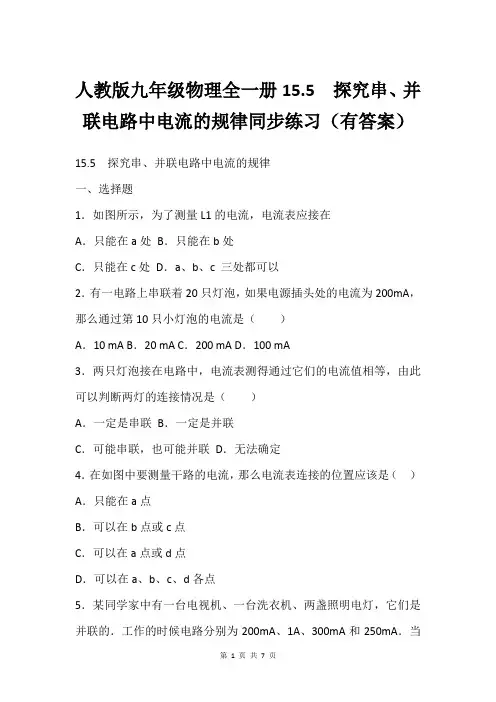

人教版九年级物理全一册15.5 探究串、并联电路中电流的规律同步练习(有答案)
人教版九年级物理全一册15.5 探究串、并联电路中电流的规律同步练习（有答案）15.5 探究串、并联电路中电流的规律一、选择题1．如图所示，为了测量L1的电流，电流表应接在A．只能在a处B．只能在b处C．只能在c处D．a、b、c 三处都可以2．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10 mA B．20 mA C．200 mA D．100 mA3．两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（）A．一定是串联B．一定是并联C．可能串联，也可能并联D．无法确定4．在如图中要测量干路的电流，那么电流表连接的位置应该是（）A．只能在a点B．可以在b点或c点C．可以在a点或d点D．可以在a、b、c、d各点5．某同学家中有一台电视机、一台洗衣机、两盏照明电灯，它们是并联的．工作的时候电路分别为200mA、1A、300mA和250mA．当这些用电器同时使用时，干路中电流为（）A．小于1A B．1～1.5A C．1.5～3A D．大于2A6．下列都是小丽探究关于串、并联电路电流规律的一些说法，错误的是A．串联电路中电流处处相等B．并联电路干路中的电流等于各支路中的电流之和C．两个灯泡通过的电流相等，它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流7．如图所示，当开关S闭合时，关于三个电流表、和的读数，下列说法正确的是A．电流表的读数等于通过灯泡中的电流B．电流表的读数等于通过灯泡和的电流之和C．电流表的读数一定等于和的读数之和D．三个电流表的读数相等8．如图所示，在探究串联电路中的电流关系时，小华同学用电流表测出、、三处的电流分别为，，，在表格中记录数据后，下一步应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值9．如图所示的电路中，L1和L2是规格不同的两灯，开关闭合后电流表示数是0.5 A，则A．通过灯L1的电流是0.5 AB．通过灯L2的电流是0.5 AC．通过灯L1和灯L2的电流之和是0.5 AD．通过灯L1和灯L2的电流相等，都是0.5 A10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表和指针偏转分别如图乙、丙所示，通过灯泡和的电流分别为A．B．C．D．二、填空题11．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3A，0.5A和0.8A，可判断此电路不可能是________电路，判断的依据是________．12．如图所示，电灯L1、L2、L3的连接方式是________ ，电流表A1是测量________ 电流，电流表A2是测量________ 的电流。
人教版九年级物理全一册教材解读与重难点突破15.5串并联电路中的电流专项练习(附答案)
第十五章电流和电路第5节串、并联电路电流规律教材考点梳理一、串联电路电流规律1.串联电路的电流关系：（1）串联电路中，各处的电流都相等。
（2）公式：I＝I1 = I22.实验：探究串联电路电流规律（一般）（1）实验电路图：（2）实验步骤：①用电池、导线、一个开关、两个灯泡组成串联电路；然后用电流表分别测出A点、B点、C点的电流。
②断开开关，换用规格不同的灯泡或换用不同的电源，重复实验。
③记录数据，分析得出结论。
二、并联电路电流规律1.并联电路的电流关系：（1）并联电路中干路中的电流等于各个支路电流之和。
（2）公式：I＝I1 + I22.实验：探究并联电路电流规律（常考）（1）实验电路图：（2）实验步骤：①用电池、导线、一个开关、两个灯泡组成并联电路；然后用电流表分别测出、B点、C 点的电流。
②断开开关，换用规格不同的灯泡或换用不同的电源，重复实验。
③记录数据，分析得出结论。
三、两个实验的共同点1.一定要选用规格不同的小灯泡。
2.为了使结论具有普遍性，应该多次实验。
方法是：（1）换用不同的电源，多次实验。
（2）换用规格不同的小灯泡，多次实验。
重难点突破1、在研究串、并联电路的电流特点时，小明同学进行了以下操作：（1）小明通过比较电路中不同位置的电流表的示数来研究串联电路的电流特点，所利用的电路如图甲所 示，连接电路时，开关应_____。
（2）闭合开关后，两电流表指针偏转情况如图乙所示小明发现电流表2A 的指针偏转角度比1A 的小，所以他认为“串联电路电流每流经一个用电器都会减弱一些”。
造成他判断错误的原因是 。
（3）电流表1A 的示数是_____。
（4）更正了错误后小明同学又对并联电路的电流特点进行了探究，如图丙所示，他分别测出了 A 、B 、C 处的电流A B C I I I 、、，并记录下数据，为使实验结论更具普遍性，接下来他可以采取的操作是____(填字母）。
A.更换规格不同的灯泡B.将灯泡12L L 、的位置互换C.更换电源（5）最后，小明可以得出的结论是：在并联电路中，干路中的电流等于_____. 2、如图是“探究串联电路电流特点”的实验电路图。
人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)
人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)考点直击典例分析＋变式训练考点1 串联电路的电流规律（1）从理论上分析，经过电路中各个部分的电荷，不会消失，也不会凭空增加，所以单位（2）无论串联电路中的用电器规格是否相同，只要串联，通过电路的电流处处相等；※注意：串联电路中电流相等不要理解为电流是不变的，一个用电器的电流改变，流过其他用电器的电流也改变，但两者相等。
【典例1】（2021秋•新源县期末）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA【答案】C。
【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。
故选：C。
【典例2】（2021秋•朝阳县期末）如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【答案】A。
【解答】解：由图可知，电阻R1、R2、R3串联接入电路中；根据串联电路的电流特点，各处的电流大小相等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。
故选：A。
【典例3】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流等于（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等。
【答案】等于；串联电路中电流处处相等。
【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。
故答案为：等于；串联电路中电流处处相等。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-有答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-有答案一、填空题1．如图，开关闭合时，灯1L比灯2L亮，则通过1L的电流1I和通过2L的电流2I的大小关系为1II（选填“>”、“<”或“=”）。
22．为了保护同学们的视力，我市很多学校教室里的日光灯更换成为LED护眼灯，教室里的12盏护眼灯的连接方式是联。
如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会。
3．如图是小明探究并联电路中电流关系的实验电路图，小明将三只型号相同的电流表同时接入电路中的A、B、C三点测量电流的方法是（选填“可取”或“不可取”）的。
4．在1 s内通过灯泡L1的电荷量是0.3C，在1min内通过灯泡L2的电荷量是6C，则通过灯L1、L2的电流之比是，由此可判断灯泡L1与L2的连接方式不可能是联的。
5．如图为某电路的一部分，已知电流表A1，A2示数分别为0.4A、0.3A；若A3正常偏转，其示数应为。
6．在如图甲所示电路中，电流表A1、A2的偏转如图乙、丙所示，则通过灯L1的电流是A。
二、单选题7．如图所示电路中，闭合开关S ，电流表A 1、A 2、A 3的示数分别为I 1、I 2、I 3，它们的大小关系正确的是（ ）A ．I 1=I 2=I 3B ．I 1>I 2=I 3C ．I 1>I 3>I 2D ．I 1>I 2>I 38．三只灯泡串联在电路中，灯L 1最亮，灯L 2最暗，则通过它们的电流为（ ）A ．L 1最大B ．L 2最大C ．L 3最大D ．一样大9．在教室中，已经有5盏灯发光，若熄灭其中一盏灯，则电路的（ ）A ．总电阻减小B ．总电流减小C ．其余4盏灯变亮D ．总电压增大10．下图所示的电路中，闭合开关，当滑片P 向右滑动时，下列说法正确的是（ ）A ．灯1L 变亮B ．灯2L 变亮C ．电流表1A 示数变小D ．电流表2A 示数变小11．两个灯泡以某种方式接在某一电源上。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-附答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试-附答案一、选择题1．如果一个电路中有两个不同的灯泡，已知通过它们的电流相等，则这两个灯泡的连接方式是（）A．串联B．并联C．可能串联，可能并联D．都不正确2．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（）A． B． C． D．3．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定4．如图所示电路，闭合开关S1、S2，两电表都有示数，下列判断正确的是（）A．电流表A2测量通过灯L2的电流B．有灯泡损坏时，电流表A1、A2示数可能相等C．若灯L1发生短路，L2正常发光D．仅断开S1，电流表A1的示数不变5．如图是学习了“并联电路中的电流”知识后，梳理了如下认知，不科学的是（闭合开关S后两灯均发光）（）A．A 处电流大于B 处电流B．B处电流可能不等于C 处电流C．如果L1、L2两灯泡规格相同，则 A处电流等于 C 处电流D．从灯座上取出其中一个灯泡，闭合开关S后，另一个灯泡中还有电流通过6．如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A。
下列说法正确的是（）A．A1的示数小于0.3 A B．A1的示数大于0.3 AC．A1的示数等于0.3 A D．A1的示数与A2的示数无法比较7．如图所示的电路中，闭合开关后，两灯泡均发光，且两个完全相同的电流表指针偏转角度完全相同。
则通过灯泡L1、L2的电流之比为（）A．1︰4 B．4︰1 C．1︰5 D．5︰18．如图甲所示的电路中，闭合开关S，两灯均发光。
两个电流表指针情况如图所示，则（）A．灯L1、L2串联B．电流表A1测量通过灯L1的电流C．通过灯L2的电流为1.3A D．通过灯L1的电流为1.04A二、填空题9．有一种迷你屏幕由 25 个LED串联而成，如果电源插头处的电流为 200 mA，那么通过每个LED的电流为A，若有一个LED坏了，则其他的LED能否发光：。
