Simens 3T 功能磁共振扫描简单操作手册
Simens 3T 功能磁共振扫描简单操作手册
1 如何开启Simens系统
把墙壁上的钥匙旋转到右侧，有一个锁被开了这样一个图形的位置----再按“system on”---然后进入水冷房，先打开射频系统最下面的按钮，然后打开上面的那个按钮----等20分钟左右，系统启动完毕----此时弹出一个中间有三个黑色方框，没有任何头像的屏幕。
2 刺激呈现系统与Simens系统的连接
打开呈现刺激的电脑，-----点击投影设备控制系统-----双击“on/off”按钮-----进入磁共振机房，将屏幕贴在磁体上-----观察投影是否位于屏幕的正中，如果不是，就进行相应调整。
3 被试上床、定位、移床
3.1 磁共振仪器上按钮的含义：
1）有一个人躺在床上，箭头朝里-------慢速向内移动
2）有一个人躺在床上，箭头朝外-------慢速向外移动
3）有一个人躺在床上，箭头朝里，同时腿部有一个向下的箭头-----降低床的高度
4）带一个准星的圆圈----------------------开启红外，定位参考点
5）------------------------------------以现在调整的位置为参考点，按下后床体会快速移动向磁共振腔体内部，进入扫描位置。
6）Speeded 与1）或者2）联合使用，能稍微快一点地移动床体，进行参考点的确定。
3.2 被试上床：
注意头部的水平，头部全部进入扫描范围，被试头部用海绵夹紧，防止头动，同时确保没有不舒服等
3.3 盖上头线圈
将头线圈的上半部分盖在下半部分上面（如果盖好了，会听见清脆的Click声音）----将头线圈上半部分的插头插入下半部分的插孔内（此时会在磁体上的液晶屏上显示出: head matrix的字样，否则就是没有插好）
注意头线圈有12道和32道两种，前者较大，后者较小。
3.4 缓慢移床，并确定参考位置
一般将红外线与头线圈上的参考刻度重合
确定好之后，按，床体自动快速移动向磁共振腔体内部，进入扫描位置。
3.5 关闭磁共振机房防护门
按“关”，要能听见气流的声音，才能关上。
4 建立protocol，确定扫描参数
建立protocol有两种方法：一种是在输入被试信息之前，在protocol list里面新建protocol；另一种方法是在扫描过程中，在输入被试信息后，临时的增加protocol的扫描序列。
4.1 在输入被试信息之前，在protocol list里面新建protocol
点击显示屏右边第五个有一支笔的那个图标（表示序列集）------在弹出的对话框里选择user-----head----func-----点右键----new----输入protocol的名字-----从HX中选择需要扫描的序列（如localizer(扫描定位像序列),t1-flzd-tra（扫描同层t1）, epid-pan-dy(扫描EPI序列), t1-mpr-ns-sag-p2-iso（扫描高分辨3dt1结构像）----把选出的序列拉入自己新建的protocol 里面（或者Ctr+c和Ctrl+v粘贴和复制）。
如果要扫描DTI的话，就把DTI下面的需要扫描的序列拉进新建的protocol里。
DTI 常常需要扫描的序列有：t1-mpr-ns-sag-p2-iso（高分辨率3dt1像）, gre-field-mapping（匀场序列）, epi-dff-mddw（扫描DTI的序列）三个序列。
当所有序列都拉进去之后，按保存
4.2 如何修改protocol里面的参数
在新建的Protocol文件夹中，选中所要编辑的runs，双击，然后就可以对其进行修改,其中：
Dist factor: 指的是层距
Slices：指的是层数
Slicethickness：指的是层厚
Measurement：指的是volumes数
FOV Read 指的是所定义的FOV
这些参数设置完毕之后，按保存。
注意：
1）如果说我们要扫描多个EPI runs，每个run的扫描参数都完全一样，在设置完一个EPI run（如fMRI-1）之后，我们可以把鼠标移动到fMRI-1上，点击右键，选择Append，然后在已有的FMRI序列下方就会出现与被拷贝的EPI序列名称一样的另一个EPI序列，此时，必须对所生成的新序列进行修改：点击右键，选择Properties，重新修改名字。
5 输入被试信息
输入被试信息有两种方法：一是点击主菜单里面的Patient-patient register；第二种方法是按小键盘上面“一个小人站立在键盘上”的那一个键（对应于O键）
输入被试的相关信息，（被试ID要问吴杞柱怎么编的）----然后在study中选择“head function”，patient position中选择“head first-supine”-----然后按exam----此时弹出对话框，要求对所设置的被试信息进行确认----没有问题的话，点击confirm
此时在program中选择要扫描的保存好了的protocol，如chenchangming,如果要扫描该protocol下面所有序列的话，可以直接按着protocol名字，然后点击其左边的，此时所有的需要扫描的序列都已经进入左边的方框里面，立即会进行扫描。
6 执行扫描
在program中选择要扫描的保存好了的protocol，如chenchangming,如果要扫描该protocol
下面所有序列的话，可以直接按着protocol名字，然后点击其左边的，此时所有的需要扫描的序列都已经进入左边的方框里面，立即会进行扫描。
6.1 定位像扫描
Simens与GE相比，扫描过程中最大的特点就是扫描更加自动化，当protocol中的序列被拉入左边的方框中之后，就会自动的扫描定位像（Localizer）。
（GE的定位像也是自动设置参数，自动扫描的。
）
如果定位像扫描过程中，由于线圈位置不好，会弹出一个说明线圈（Coil）不对的对话框，当出现这种问题的时候，点击弹出的open-------然后点击右下角的“system,”-----在其中分别点亮“HEA”和“HEP”，---- Apply，就可以进行定位像扫描了。
这种错误仅仅会发生在定位像扫描过程中。
扫描过程中，该序列为白色；而扫描完之后，该序列就为灰色，并且在右边出现一个白色的头像。
6.2 高分辨T1扫描
在扫描完定位像之后，会自动进入定位像下面那一个run的扫描。
在扫描过程中，会出现“人拿铁锹”和“人拿红旗”的两个图标：
1）“人拿铁锹”表示序列的准备工作，
在这个阶段里，我们要进行“画线的工作”（即设定各个扫描层的方向，扫描层数，以及范围）；
如果我们的T1像的扫描参数还没有设置好的话，就可以在此处设置扫描参数（方法为双击该Run，然后就可以在里面进行相关参数的设置,如扫描的方向，倾斜度等等）-----设置完之后，点击Apply。
2）之后会有一段准备时间，即匀场的时间；
3）匀场完毕之后，“人拿红旗”出现，此时按continue
6.3 EPI扫描
由于EPI的参数同层T1是一样的，因此，我们可以通过拷贝同层T1参数的方法来设定EPI的扫描层数、方向等等
具体方法为：双击EPI的序列，如fMRI-1------在同层T1处点击右键----copy parameters----slices----OK
EPI扫描和同层T1扫描有一些类似，都会出现“人拿铁锹”和“人拿红旗”；扫描进行和扫描结束的标志也是一样的。
7 指导语和观察头动
7.1 指导语
说话时，手要一直按着说话的那一个按钮，
如果要听被试的回答或者里面的声音，就按有耳朵图标的那个按钮，然后把声音调整大
7.2 观察头动
不能像GE那样画出头动的曲线，而只能看扫描完之后功能序列的头动参数，方法为：Patient----browser----选择已经扫描完的数据文件夹-----在原始数据之后有一个motion correction-----双击打开------在viewing里面看头动参数（在屏幕的最下方，6个数值）----在里面可以选择屏幕中设置多少个方框，看多少个图像；
扫描时在exam面板里面进行，而观察扫描完成后的图像则是在view里面进行，这一点像GE。
8 被试下床
两种方法：
1）在显示屏右下角第3个图，为一个退床的标志，点击它就可以退床了
2）进入磁共振室，手动退床
注意：必须在所有的数据都扫描完之后才能退床，否则之前扫描的该被试的所有数据都会消失掉，不能保存。
9如何关闭系统
1）关闭投影仪，方法：点击刺激呈现电脑显示屏上的---双击“on/off”按钮，关闭投影仪（要确保扫描仪房里的投影仪没有投射出任何光线，没有工作）；但此时不要急着关闭刺激呈现电脑的电源。
（由于投影仪在连续工作后处于高温状态，所以必须等投影关闭至少5分钟以上，才能切断刺激呈现电脑的电源，否则会影响投影仪的工作寿命）；
2）关闭磁共振系统
System----system shutdown-----yes，然后进入水冷房，关闭射频系统（方法：先拉下上
面的开关，然后拉下下面的开关），之后要等10分钟左右，系统才能转入windows界面，出现；
等windows界面确定关闭之后，再按墙壁上的system shutdown，然后把钥匙转向左侧“锁被锁住”的那个标志。
西门子MRI中文操作手册-7
空间鼠标实时互动成像(选件)改变鼠标操作您可以同时按压<∗>键和功能键<1>ñ<8>来改变使用Magellan/空间鼠标的操作。
空间鼠标实时互动成像(选件)章C.5腹部成像腹部成像中存在的生理运动伪影可能影响或防止磁共振图像的解释。
下面我们将提供您很多抑制这些伪影的方法：目录❏呼吸触发的检查❏多次屏气的检查❏有2-D PACE的多次屏气的检查❏导航门控: 正常呼吸过程中的数据采集呼吸触发腹部成像呼吸触发的检查呼吸触发技术用于减少由于呼吸运动引起的伪影。
吸气时呼吸信号上升，呼气时下降。
它用于生成取决于所选的呼吸相的触发信号。
为了最小化运动伪影，典型地在呼气过程中选择采集窗。
设置采集窗呼吸信号显示在生理参数卡上并简化了采集窗的设置。
它的时间基于病人的平均呼吸时期。
它应该包含呼吸平均周期的三分之一和一半之间。
选择尽可能大的采集窗来减少检查时间。
但是，为了减少运动伪影，将采集限制到运动较少的呼气相。
呼吸期呼气相过程中的采集窗腹部成像 呼吸触发生理显示您可以使用生理显示来监控呼吸信号和检查过程中的检查间隔。
进行检查使用梯度回波序列gre , 您可以进行呼吸触发的T 1加权检查。
基本原理显示在下列图形中。
尽管已经触发，为了保证T 1加权,两个采集窗间的检查继续进行，但不采集附加数据。
使用数据采集的检查没有数据采集的检查数据采集的检查数目相当于生理卡上的部分数目。
触发触发触发呼吸信号采集窗序列呼吸触发腹部成像采集窗的持续时间建立采集窗是减少检查时间（大的采集窗）和对于运动伪影的最低可能敏感性（小的采集窗）间的权衡。
对于一个指定的采集窗，系统自动选择最大部分数来保持检查时间尽可能短。
饱和如果您想使用饱和脉冲，选择快速饱和模式。
检查时间缩短。
平均的数目如果您使用多次平均，选择平均模式长期，因为这将进一步抑制运动伪影。
腹部成像多次屏气的检查多次屏气的检查为了完全覆盖感兴趣的解剖结构，腹部屏气检查经常要求几个屏气间隔。
西门子磁共振操作流程
西门子磁共振操作流程Operating a Siemens MRI machine can be a complex and intricate process that requires a great deal of skill and knowledge. 西门子磁共振设备的操作是一个复杂而精细的过程，需要丰富的技能和知识。
From preparing the patient for the scan to interpreting the images produced, every step of the MRI process must be carefully executed to ensure accurate results. 从为患者准备扫描到解读所产生的图像，MRI 过程的每一步都必须小心执行，以确保准确的结果。
One of the first steps in operating a Siemens MRI machine is to properly position the patient on the scanning table. 操作西门子磁共振设备的第一个步骤之一是正确地将患者定位在扫描台上。
This involves ensuring that the patient is comfortable and that the area to be scanned is properly aligned with the MRI machine. 这包括确保患者感到舒适，并且要扫描的部位与MRI设备正确对齐。
The patient must also be instructed to remain still during the scan to prevent any blurring or distortion of the images. 患者还必须被告知在扫描过程中保持静止，以防止图像模糊或失真。
磁共振成像仪使用指南
磁共振成像仪使用指南磁共振成像（Magnetic Resonance Imaging，MRI）技术是一种通过利用核磁共振原理，对人体或物体进行非侵入性的三维成像的医学检查方法。
它在临床诊断、科学研究以及生物医学领域起着重要作用。
本篇文章将为您介绍磁共振成像仪的使用指南。
一、准备在进行磁共振成像之前，有一系列的准备工作需要完成：1. 安全事项：在进入磁共振室前，请确保身上没有任何金属物品，如首饰、手表、手机等。
这是因为磁共振成像仪使用强磁场，金属物品可能会受到吸引力或产生危险的磁场。
2. 环境要求：磁共振室内需要维持安静，因此，请保持安静，避免不必要的声音干扰。
3. 服装要求：您需要穿上提供的磁共振室专用服装，这些服装通常由无金属材料制成，以避免对磁共振成像的影响。
二、进行磁共振成像在完成准备工作后，可以进行磁共振成像。
以下是具体步骤：1. 入室：在进入磁共振室前，请确保没有手表、钥匙、手机等金属物品。
如果您有身体上的金属假体，例如心脏起搏器或人工骨髓等，请告知医务人员。
2. 体位安排：在进入磁共振仪器前，医务人员会根据您所需成像的部位安排您的体位。
请按照医生的指示准备好，并保持不动。
3. 安全检查：在进行磁共振成像前，医务人员会进行安全检查，确保您身上没有任何金属物品。
他们还会询问您是否有金属植入物或假体，以确保成像过程的安全。
4. 成像过程：成像过程中，您需要进入磁共振设备内。
磁共振仪会发出一系列的噪音，这是正常现象，请放松自己，遵循医生和技术人员的指示，保持不动。
整个成像过程可能需要几分钟到半小时不等，具体时间取决于您需要成像的部位。
5. 结束：成像完成后，医务人员会通知您可以离开磁共振室。
您可以回到更衣室更换衣物，并恢复正常活动。
三、注意事项在进行磁共振成像时，还需要注意以下事项：1. 安全性：磁共振成像是一项安全的检查方法，但对于一些人群来说可能有限制。
如孕妇、有心脏起搏器或金属植入物的人，应在医生的指导下进行成像。
核磁共振操作规程(3篇)
第1篇一、定义核磁共振成像（MRI）是一种生物磁学核自旋成像技术，通过利用原子核在磁场共振产生的信号进行重建成像。
它是医学影像学领域的一项重要技术，广泛应用于临床诊断、科研和工业检测等领域。
二、操作规程1. 准备工作（1）确保核磁共振设备正常运行，检查设备是否具备正常使用条件。
（2）检查患者是否具备进行核磁共振检查的适应症，如患者体内有无金属植入物、是否有幽闭恐惧症等。
（3）向患者详细讲解检查过程及注意事项，取得患者的配合。
2. 患者准备（1）患者进入检查室前，请将随身携带的金属物品放置在指定位置，如手机、手表、硬币等。
（2）患者进入检查床，按照操作者的指示进行体位摆放，确保身体固定。
（3）患者戴上耳塞，以降低磁场噪声。
3. 操作步骤（1）启动核磁共振设备，预热至工作温度。
（2）操作者通过计算机控制台输入检查参数，如扫描序列、层厚、矩阵等。
（3）启动射频脉冲，激发被检部位的氢核产生共振。
（4）启动梯度线圈，产生梯度场，对被检部位进行空间编码。
（5）采集射频信号，送至计算机进行数据处理。
（6）计算机对原始数据进行图像重建，生成最终影像。
4. 注意事项（1）确保患者身体固定，避免因体位移动导致图像质量下降。
（2）密切关注患者情况，如有不适，立即停止检查并采取相应措施。
（3）检查过程中，操作者应保持与患者的沟通，了解患者的感受。
（4）检查结束后，操作者需对设备进行清洁、消毒，保持设备卫生。
（5）检查数据应及时备份，防止数据丢失。
三、维护与保养1. 定期对核磁共振设备进行检查、保养，确保设备正常运行。
2. 操作者需定期参加设备操作培训，提高操作技能。
3. 设备使用过程中，严格按照操作规程进行，避免人为损坏。
4. 设备发生故障时，及时上报并采取维修措施。
四、安全注意事项1. 操作者需具备核磁共振设备操作资质，方可进行操作。
2. 操作者应熟悉核磁共振设备安全操作规程，确保自身及患者安全。
3. 检查过程中，操作者需密切关注患者情况，防止发生意外。
核磁共振仪操作流程
核磁共振仪操作流程核磁共振（Nuclear Magnetic Resonance）仪是一种用于分析物质结构和性质的重要仪器。
它利用原子核磁矩在外加磁场作用下的共振现象，通过测量共振信号得到样品的信息。
本文将介绍核磁共振仪的操作流程，从准备样品到数据分析，以帮助读者更好地理解和运用核磁共振技术。
一、样品准备无论是液态样品还是固态样品，都需要进行适当的处理和准备，以保证测量的准确性和稳定性。
1. 液态样品（1）选择合适的溶剂：根据要测量的样品特性选择合适的溶剂，例如，水溶性样品可选用D2O溶剂。
（2）准备样品溶液：将样品溶解于选定的溶剂中，并进行适当的稀释，以确保浓度适中。
（3）填充样品管：将准备好的样品溶液填充到核磁共振管中，并封好。
2. 固态样品（1）样品制备：将固态样品进行粉碎，并使用特定方法（如液氮冷冻）使其冷却至适当温度。
（2）样品装填：将制备好的固态样品放置在核磁共振样品管中，并封好。
二、核磁共振仪操作流程在进行核磁共振测量之前，操作者应熟悉核磁共振仪的各个部分及其功能，以确保正确操作。
1. 打开仪器（1）开启主电源：打开核磁共振仪的主电源开关。
（2）启动仪器：按照仪器操作手册中的指导，启动核磁共振仪设备。
2. 样品装载（1）选择合适的样品管：根据样品的性质和要求，选择合适的样品管进行装载。
（2）样品装载：将准备好的样品装载到核磁共振仪的样品槽中，确保样品与探测线圈之间的距离合适。
3. 设置参数（1）选择核磁共振仪的工作模式：根据测量需求选择适当的工作模式，比如常规核磁共振（1D-NMR）或二维核磁共振（2D-NMR）。
（2）设置扫描参数：根据样品性质和测量需求，设置相应的扫描参数，如脉冲幅度、扫描时间等。
4. 开始扫描（1）调整磁场强度：根据样品的性质和仪器要求，调整核磁共振仪的磁场强度，并进行校准。
（2）开始扫描：启动核磁共振仪进行扫描，记录得到的数据。
5. 数据处理（1）数据采集：将核磁共振仪扫描得到的数据保存至计算机或其他储存介质。

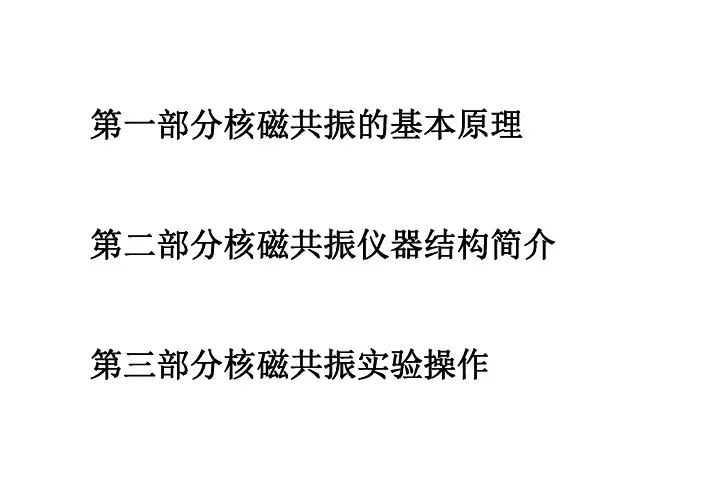

AVANCEIII核磁共振谱仪操作规程
标峰：点击工具栏中的图标“ ”，进入标峰窗口，进行标峰， 点击“ ”，保存，退出
积分：点击“ ”，进入积分窗口。从谱图的左边第一个谱峰开 始积分，按住鼠标左键，拖动光标到谱峰右边，然后释放鼠 标，重复积分剩余的谱峰。点击“ ”，保存。
重水：六甲基二硅醚（HMDC, 值为0.07ppm), 4,4-二甲基-4-硅代戊磺酸钠（DSS, 水溶性，作为极性化合 物的内标，但三个CH2的 值为0.5~3.0ppm,对样品信号有影 响）
（2）磷谱
85%磷酸作为内标， 值为0ppm。 （3）氟谱
化C学FC位l3移作定为位内-标78，.5ppm值为0ppm。通常用三氟乙酸作为内标
（Acetone）、氘代二甲基亚砜（DMSO）、氘代二甲基 甲酰胺（DMF）、氘代三氟醋酸（TFA）等。 选择时应考虑：溶解度 、溶剂信号对样品频谱的干扰、 粘滞性、成本、水含量
3.标准样品-用于定标
(1) 氢 谱
氘代氯仿、氘代二甲基亚砜、氘代丙酮等溶剂中，加入四 甲基硅烷 (CH3)4Si ， 值为0ppm，缩写：TMS
0 2
1H和13C在不同静磁场中的共振频率
B0[T]
1.41 1.88 2.11 2.35 4.70 5.67 7.05 9.40 11.74 14.09
共振频率 [MHz]
1H
13C
60
15.1
80
20.1
90
22.63
100
25.15
200
50.3
250
62.9
300
76.4
400
100.6
“tr”：采样过程中 保存FID，采样 继续
磁共振成像仪操作说明书
磁共振成像仪操作说明书一、引言磁共振成像仪 (Magnetic Resonance Imaging, MRI) 是一种先进的医学诊断技术，通过磁场和无线电波的相互作用，能够产生高分辨率的身体内部图像。
本操作说明书旨在为操作者提供详细的磁共振成像仪操作流程和注意事项，确保仪器的正确使用，以及操作者和患者的安全。
二、操作前准备1. 操作者应穿戴符合规定的防护服，并保证无任何金属物品携带。
2. 检查并确认磁共振成像仪正常工作，检查仪器外观是否完好无损。
3. 确认磁共振成像仪所处环境安静、无干扰，并关闭任何可能引起电磁干扰的设备。
三、患者准备1. 与患者进行充分的沟通，详细了解他们的病情和相关症状。
2. 患者需脱去所有金属物品，如首饰、手表等，并更换医用服装。
3. 依据病情和需要，进行必要的药物注射、口服或灌肠准备。
4. 提供患者安全、可靠的去向和安抚。
四、磁共振成像仪操作流程1. 操作员应确保患者正确安置在磁共振成像仪的检查床上，并使用适当的体部固定装置，以确保患者静止不动。
2. 操作员根据需要，选择合适的扫描模式和参数。
根据患者病情和检查需求，选择不同的成像序列，如T1加权、T2加权、增强扫描等。
3. 通过人机界面或遥控器，将选择的扫描模式和参数输入磁共振成像仪系统，并启动扫描过程。
4. 在整个扫描过程中，操作员应密切观察患者状况，及时记录可能的异常情况，并做好相应的处理。
5. 扫描完成后，操作员应关闭磁共振成像仪系统，并协助患者离开扫描床。
五、安全注意事项1. 操作员应熟悉磁共振成像仪的相关操作手册，掌握紧急情况处理流程。
2. 在操作过程中，始终保持仪器和操作环境的整洁和清洁度。
3. 严禁在磁共振成像仪周围放置任何与设备无关的金属物品。
4. 磁共振成像仪是强大的磁场设备，禁止携带任何受吸铁性的物品进入检查区域，以免发生危险。
5. 操作员应经过专业培训，并持有相关资格证书，确保具备独立操作磁共振成像仪的能力。
磁共振成像仪操作规程
磁共振成像仪操作规程一、引言磁共振成像（Magnetic Resonance Imaging，MRI）是一种现代医学影像学技术，通过利用磁场和射频脉冲来获取人体内部结构的高清影像，常被用于疾病的诊断和评估。
本文将介绍磁共振成像仪的操作规程，以确保操作的准确性和安全性。
二、设备准备1. 确保磁共振成像仪处于正常工作状态，没有故障和安全隐患。
2. 检查磁共振成像仪的磁场强度和扫描模式是否符合所需扫描要求。
3. 验证磁共振成像仪的冷却系统和电源供应是否正常，以确保稳定运行。
三、操作步骤1. 患者准备a. 与患者进行必要的沟通，了解其病史和身体状况。
b. 询问患者是否有禁忌症，如心脏起搏器、金属植入物等，并告知相关风险和注意事项。
c. 帮助患者更换合适的服装，移除身上的金属物品，如首饰、手表等。
d. 将患者轻松地安排在磁共振成像仪的操作区域内。
2. 操作流程a. 根据临床需要，选择合适的扫描模式和参数，确保正确获取所需图像。
b. 准确标定患者的扫描区域，并告知患者保持不动，以避免图像模糊。
c. 启动磁共振成像仪，确保各项参数和仪器状态正常。
d. 告知患者各个扫描阶段的持续时间和呼吸指令，确保患者能够配合完成操作。
e. 监测患者的生命体征，确保其安全和舒适，如出现异常情况立即停止扫描。
f. 保存获取的图像数据，并根据需要进行进一步的图像处理和分析。
g. 关闭磁共振成像仪，做好设备维护和清洁工作。
四、安全注意事项1. 操作人员必须熟悉磁共振成像仪的工作原理和操作规程，严格按照标准程序操作。
2. 禁止将含有金属物质的物品靠近磁共振成像仪，以免引发严重的事故。
3. 禁止带有心脏起搏器等禁忌物品的患者接受磁共振成像检查。
4. 进行磁共振成像检查时，操作者和患者必须佩戴适当的防护设备，包括试验台固定和耳塞等。
5. 在急救设备和火灾隐患提示牌等应急设施应低势地点放置，并确保其易于取用。
五、设备维护与质量控制1. 定期对磁共振成像仪进行维护和巡检，确保设备状态良好。
3T磁共振技术全参数要求
30
神经系统成像技术,包括:
自动移床全脊柱成像
具备
脊髓成像、神经根成像
具备，注明序列名称
脑脊液抑制技术、脑脊液电影
具备
脂肪抑制
具备
灰,白质最优显示成像
具备
弥散成像技术
具备
包括8种以上DWI成像技术
ADC成像
具备
3D各项同性成像〔T1, T2, Flair〕
具备
各向异性采集
具备
一次扫描完成三弥散方向采集
发射/接收正交头线圈
≥32个通道
发射/接收正交体线圈
≥32个单元
外表接收线圈必须包括：
*8.4.3.1
如果是Tim技术，必须是Tim全身一体化扫描线圈〔必须满足全身一次扫描最大X围达到1.96米的长度〕，且要求:
全身一次扫描铺满线圈单元总数≥102个单元，必须包括：
上、下2片头线圈、
上、下2片颈线圈、
梯度放大器与梯度线圈冷却方式
水冷
16
梯度场每个轴向电路板的数量
报出具体数量
17
梯度场每个轴向电路板报价
报出具体价格
18
占空比100%
19
工作周期100%
三、射频系统
1
射频发射类型
双源发射
负偏离加2%
*2
相控阵射频同时并行终端传输通道数〔必须是Tim T-Class系统或双梯度系统〕
Tim系统请提供Tim T-Class系统，且要求的相控阵射频同时并行终端传输通道数≥32个，并提供T-Class相关的软件包和硬件
5
DVD图像存储
≥4.7G
7
图像重建处理器
具备
8
图像重建器主频
傅里叶变换核磁共振仪使用方法说明书
傅里叶变换核磁共振仪使用方法说明书1. 简介傅里叶变换核磁共振仪是一种重要的科学仪器，常用于分析和研究分子结构以及物质的性质。
本说明书将详细介绍傅里叶变换核磁共振仪的使用方法，以帮助用户熟悉仪器的操作流程并正确运行。
2. 仪器安全2.1 仪器摆放：傅里叶变换核磁共振仪应放置在平稳的台面上，避免碰撞和颠倒，同时要远离磁性物品和电磁干扰源。
2.2 磁场安全：在操作核磁共振仪时，要注意不要将磁性物品靠近仪器，以免产生危险。
3. 准备工作3.1 样品准备：根据实验要求准备好待测样品，并将其装入核磁共振仪的样品槽中。
3.2 仪器开启：按照操作手册的指示，正确开启傅里叶变换核磁共振仪的电源，待仪器系统稳定后，可以进行后续操作。
4. 参数设置在进行核磁共振实验之前，需要根据实验要求设置合适的参数，包括扫描方式、脉冲序列、重复时间等。
这些参数的设置将直接影响到实验的结果和分析。
5. 数据采集5.1 开始扫描：在设置好实验参数后，通过操作界面点击“开始”按钮，启动核磁共振扫描程序。
5.2 数据采集：核磁共振仪将会自动采集样品的共振信号，并将其转化为频谱数据进行记录。
6. 数据处理6.1 傅里叶变换：通过对采集的核磁共振数据进行傅里叶变换，可以得到样品的频谱图。
6.2 频谱解析：根据频谱图的峰位、峰面积等信息，可以进一步分析样品的结构和性质。
7. 实验结束实验完成后，需要对仪器进行合适的关闭和清洁工作。
确保仪器的安全，并将样品处理妥善。
8. 故障排除在使用傅里叶变换核磁共振仪过程中，可能会出现一些故障和问题，如信号强度较弱、峰形不清晰等。
对于这些情况，可以参考仪器的操作手册或寻求专业人员的帮助。
9. 维护与日常保养定期对傅里叶变换核磁共振仪进行维护和保养工作，包括清洁仪器表面、校准仪器参数等，以保证仪器的正常运行和准确性。
10. 结束语本使用方法说明书总结了傅里叶变换核磁共振仪的使用流程和操作要点，希望能帮助用户充分了解和熟练掌握该仪器的操作方法。
