2章特种陶瓷成型工艺.11.12
3）造粒的方法
A.一般造粒法：将坯料加入适当的塑化剂后，经 混合过筛，得到一定大小的团粒。
B.加压造粒法：将坯料加入塑化剂后，经预压成 块，然后破碎过筛而成团粒。
C.喷雾造粒法：把坯料与塑化剂混合好（一般用 水）形成料浆，再用喷雾器喷入造粒塔进行雾化、 干燥，出来的粒子即为较好的团粒。
D.冻结干燥法：将金属盐水溶液喷雾到低温有机 液体中，液体立即冻结，然后使冻结物在低温减 压条件下升华，脱水后进行热分解，可获得所需 的成型粉料。
MgO
CaO
SiO2
wt%
93
1.3
1.0
4.7
用原料氧化铝、滑石、碳酸钙、苏州高岭土配制，求出其质 量百分组成。
[解] 设：氧化铝、碳酸钙的纯度为100%；滑石为纯滑石 （3MgO • 4SiO263.5%， H2O 4.8%；苏州高岭土为纯高岭土（Al2O3•2SiO2 • 2H2O ），其理论组成为Al2O3 39.5%，SiO2 46.5%，H2O 14%。
➢ 制备蜡浆时，在粉料中加入少量的表面活性剂（一般为 0.4~0.8%，如蜂蜡等），可以减少石蜡的含量，改善成型性能 等。
➢ 料浆的性能指标如下： 1）稳定性 是指料浆在长时间加热而不搅拌的条件下，仍然保 持其均匀不分层的性能。通常用稳定性指标来表示：
u=V0/Vt
式中 u -------稳定性指标； V0-------被测试的料浆体积（cm3） Vt -------加热后分离出的蜡液体积（cm3）_
② 原料中如有水分则需烘干，否则要扣除水分。
例 1 ： 配 方 为 (Ba0.85Ca0.15)TiO3 ， 采 用 BaCO3 ， CaCO3 ，TiO2原料进行配料，计算出各原料的质 量百分比。[见表2-1（P44）]
特种陶瓷工艺学2
挤压制造蜂窝状坯体模具
特种陶瓷
注射成型
成型
注射成型就是陶瓷粉料与热塑 性有机载体配比、混合、造粒后， 将其加入注射机中注射进模具型腔， 经充填保压、冷却和脱模。即得含 塑坯体，臵排塑炉内，缓缓加热， 排除有机成分，从而获得成型坯体。
特种陶瓷
模压成型
成型
又称为干压成形，是将粉料填充到模具内部后，通过单向或双向 加压，将粉料压制成所需形状。 工艺要求： 注意加压速度和保压时间
特种陶瓷
注浆成型
空心注浆
注浆过程操作实例
成型
实心注浆
特种陶瓷
离心注浆
成型
压力注浆
① 缩短吸浆时间 ② 减少坯体干燥时的收缩量 ③ 降低坯体脱模后的残留水分
特种陶瓷
成型
热压铸成型
主要是利用石蜡料浆加热融化后具有流动性和可塑性，冷 却后能在金属模中凝固成一定形状这一特点来完成的。和注浆 成型相比，要多了排蜡这一工序。
特种陶瓷
造粒
成型
在很细的粉料中加入一定塑化剂，制成粒度较细。具有一 定假粒度级配、流动性好的粒子（20～80目），又叫团粒
① 一般造粒法
团粒质量较差，大小不一，体积密度小
② 加压造粒法
体积密度较大
③ 喷雾造粒法
质量好，产量大，可连续生产
④ 冻结造粒法
组成均匀，反应性与烧结性良好，主要用于实验
特种陶瓷
特种陶瓷
塑化剂
成型
常用塑化剂：聚乙烯醇（PVA），聚醋酸乙烯脂，石蜡等等 塑化剂的选择： 根据成型方法、坯料的性质、制品性能的要求、以及塑化剂 的性质、价格和其对制品性能的影响来选择，还要考虑塑化剂的 排除难易程度。
特种陶瓷
成型
特种陶瓷2粉体的制备方法
测定方法 扩散法 吸附法（气相） 吸附法（液相） 润湿热法 渗透法 反应速度法 散射法（光线） 散射法（X射线）
粒度范围（μm）
0.5-0.001 10-0.001 10-0.001 10-0.001 100-0.5
50-0.1 10-0.001 0.05-0.001
5.粉体颗粒的粒度分布
粉体颗粒是构成粉体的基本单位，由于粉体是具有粒度分 布的大量固体颗粒的分散相，因而不能用单一的大小来描 述。
完全, 不容易获得高纯的均匀粉体, 并且需要先高温合 成再粉碎的过程, 能耗较大, 因此不是主要的发展方向。 目前研究开发的有机前驱体热解法，可以认为是固相 法的一个新发展。与传统的固相法相比, 有机前驱体 热解法利用含C, Si, B, N等元素的有机前驱体, 在较低 的温度下（低于1200℃） 热解生成具有特定结构的、 高反应活性的碳化物、氮化物等陶瓷粉体。
4.颗粒群粒度的表示法
等体积球相当径 等面积球相当径 等沉降速度相当径 显微镜下观测法
测定方法 筛析法 光学显微镜 电子显微镜 通过细孔法 沉淀法（液相） 风筛法（气相） 离心力法
ห้องสมุดไป่ตู้
粒度范围（ μm）
>40 500-0.5 10-0.001 500-0.5 500-0.5 100-1 5-0.01
气相法需要的设备较为复杂, 产量较低, 缺乏大规模工 业化生产的优势。
液相法的工艺过程相对简单, 成分容易控制, 得到了广 泛的研究与发展。
目前，陶瓷粉体合成方法已突破了传统的固相法、液 相法和气相法的分类,出现了各类方法融合的趋势。如 将提高反应活性的湿化学法与强调低价离子氧化物活 性的二次合成法工艺相结合的半化学法, 结合了湿化 学法和自蔓延高温合成优点的低温燃烧合成法, 结合 了液相法和气相法特点的喷雾热解法, 以及将外场作 用与液相沉淀法结合的超重力反应沉淀法。
窑炉及陶瓷烧成
隧道窑始于1765年，当时只能烧陶瓷的釉上彩，到了 1810年，有可以用来烧砖或陶器的，从1906年起，才用 来烧瓷胎。
隧道窑一般是一条长的直线形隧道，其两侧及顶 部有固定的墙壁及拱顶，底部铺设的轨道上运行 着窑车。
据不同的制品来调节烧成温度。 缺点： 1、由于装窑、出窑均在窑内操作，故劳动强度大
2、热量损耗大，排出温度要很高，不然下部产品 烧不熟。
3 、是间歇式的，余热利用困难。
窑炉及陶瓷烧成
3. 梭式窑：
是间歇烧成的窑， 跟火柴盒的结构 类似，窑车推进 窑内烧成，烧完 了再往相反的方 向拉出来，卸下 烧好的陶瓷，窑 车如同梭子，故 而称为梭式窑。
窑炉及陶瓷烧成
火焰流向仍采用倒焰式，以对制品进行较 为均匀、全面的加热。
烧成后冷却了的制品随窑车拉出窑外，再 将另一部装好坯件的窑车推入窑内，进行 焙烧。
如此循环往复，象织布的梭子、桌子的抽 屉，故称为梭式窑、抽屉窑。
窑炉及陶瓷烧成
（二） 连续式窑
连续式窑炉的分类方法有多种，按制品的输送 方式可分为隧道窑、高温推板窑和辊道窑。
时燃料的灰渣经常会沾污制品而导致颜色不
良，为确保质量，就要采用匣钵。
清人朱琰在《陶说》中谈及匣钵时云：“瓷坯宜净， 一沾泥滓，即成斑驳，且窑风火气冲突伤坯，此所以 必用匣钵也。”
窑炉及陶瓷烧成
（2）若采用燃气窑、电窑等洁净能源的窑炉烧 制时（如陶艺），则趋向无钵烧制，窑内坯胎
的搁置主要以硅碳棚板为主。
窑炉及陶瓷烧成
2. 发热元件 电炉按炉温的高低可以分为低温（工作温度
陶瓷清洁生产及综合利用技术开发方案(二)
陶瓷清洁生产及综合利用技术开发方案一、实施背景随着中国经济的快速发展和人民生活水平的提高，陶瓷制品的需求量逐年增加。
然而，传统的陶瓷生产方式存在严重的资源浪费和环境污染问题。
据统计，陶瓷行业每年的能源消耗和污染物排放均居高不下。
此外，陶瓷废弃物的处理也成为一大难题，导致大量资源浪费和环境污染。
因此，开展陶瓷清洁生产及综合利用技术的研究和开发，对于推动陶瓷产业的可持续发展具有重要意义。
二、工作原理陶瓷清洁生产及综合利用技术方案主要包括两个关键部分：陶瓷清洁生产技术和陶瓷废弃物综合利用技术。
1.陶瓷清洁生产技术：该技术主要通过优化生产工艺、使用环保材料、提高能源利用效率等手段，实现陶瓷生产的低污染、低能耗。
具体包括：•优化烧成曲线，降低能源消耗；•采用环保釉料，减少重金属污染；•引入先进的排污处理系统，确保废水、废气达标排放。
2.陶瓷废弃物综合利用技术：该技术旨在将废弃陶瓷再生利用，实现资源的高效循环。
具体包括：•废弃陶瓷破碎、筛分，得到可再生原料；•利用再生原料制备新型陶瓷产品，如陶瓷砖、陶瓷纤维等。
三、实施计划步骤1.调研阶段：对国内外陶瓷清洁生产及综合利用技术进行深入调研，了解最新的研究动态和技术趋势。
2.技术研发阶段：设立专门的研究团队，进行陶瓷清洁生产技术和废弃物综合利用技术的研发。
3.中试阶段：在实验室内进行技术的中试，验证其可行性和效果。
4.示范工程阶段：在具有代表性的陶瓷企业内实施示范工程，进一步验证技术的可行性和效果。
5.推广应用阶段：在确保技术成熟并经示范工程验证后，推广应用到更多的陶瓷企业。
四、适用范围本方案适用于各类陶瓷生产企业，包括日用陶瓷、建筑陶瓷、电子陶瓷等领域。
同时，本方案也适用于其他具有类似生产工艺和废弃物处理问题的行业。
五、创新要点1.引入先进的清洁生产技术和废弃物综合利用技术，改变传统陶瓷生产的高污染、高能耗模式。
2.通过优化生产工艺和材料选择，降低陶瓷生产的能源消耗和环境污染。

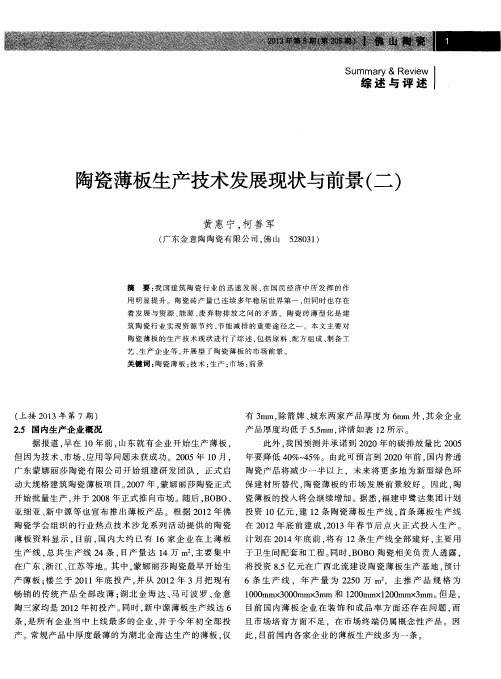

陶瓷薄板生产技术发展现状与前景(二)
