大学二年级2003年模拟电子技术期末考题
电子技术考题(2003秋季学期)

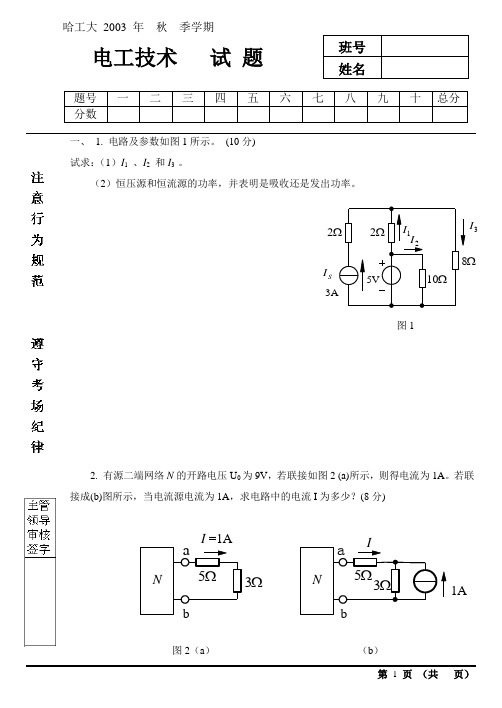

哈工大2003 年秋季学期电工技术试题一、1. 电路及参数如图1所示。
(10分)试求：（1）I1、I2和I3 。
（2）恒压源和恒流源的功率，并表明是吸收还是发出功率。
图12. 有源二端网络N的开路电压U0为9V，若联接如图2 (a)所示，则得电流为1A。
若联接成(b)图所示，当电流源电流为1A，求电路中的电流I为多少？(8分)图2（a）（b）二、1. 电路如图3所示，I1=10A, U ab=100V, X C1= X C2＝10Ω, R=X L=5Ω。
试求：（1）I2、I和U。
（2）电路的功率因数及消耗的有功功率P。
（7分）图32. 电路如图4所示，已知R=R1=R2=10Ω, L=31.8mH, C=318uF, 电源频率f=50Hz ，uω10t=。
Vsin2试求：（1）i1、i2及i。
(2) 电路的有功功率P及无功功率Q 。
（10分）三、有一三相对称负载，联接成星形Y。
Z＝8＋j6Ω,电源电压U L＝380V。
试求：（1）I P、I l及三相平均功率。
（2）若将负载接成Δ，求I P、I l及三相平均功率。
（5分）四、电路如图5所示，换路前电路已稳定，求t ≧0 时，A 点电位A v 的变化规律。
（10分）图5五、1．有一RLC 串联电路，R =16Ω, L =0.3mH ,C =204pF, 当发生谐振时f 0 = , 当频率高于谐振频率时，电路是（电容性 电感性）。
2．有一交流铁心线圈，如将铁心截面积加倍，线圈的匝数和电源电压保持不变，则铁心中的磁感应强度（加倍 不变 减半）、线圈中的电流（加倍 不变 减半）。
3．图示电路中，用箭头标示出当开关闭合时副边电流的实际方向。
4．一台三相交流电动机的功率为20kW ，电压为380V ，功率因数0.9，额定转速为1480r/min ，效率为85％。
额定转矩为_______牛米，线电流为_____安培。
额定转差率为_____%。
5．电动机的继电接触器控制系统中一般含有_____保护、_____保护和_____保护环节。
北京科技大学2003-2004电子技术试题题目
《电子技术》期末考试试卷（A 卷）
学院 班级
（时间120分钟）
学号
姓名
题号
一
二
三
四
得分
评阅
审核
题号
得分 评阅 审核
卷面实际 评分
பைடு நூலகம்卷面分
平时成绩
占总分 % 占总分 %
成绩总分
得分
一、简答题（每题6分，共30分）
在下图的各电路中，设二极管均为理想二极管。试判断各二极管是否导通，并求uo的值。
5.边沿触发型JK触发器及其J、K输入端的波形如图，试画出Q端的波形。
得分 二、计算题（每题6分，共30分）
6.如图是稳压管电路，已知Ui=22v，Iz为2-100mA，Uz=10v，R＝100Ω，求稳压管正常工作时， RL允许变化的范围。
7.有一乙类互补对称功率放大电路（图省略），直流电源UCC=UEE=25V，负载电阻RL=6Ω，忽略管 子的饱和压降，求电路的最大输出功率，电源提供的最大功率、效率。
8. 电路如图所示，试求出输出电压表达式。
9.数制转换： 将（9A6B.3C）H转化为二进制数；（2）将（748）D转化为十六进制数 10.某D/A转化器电路，二进制数为B=1001010101，满刻度输出电压Um=5V，试求最小分辨率电 压ULSB，分辨率和基准电压UR。
得分 三、综合推理题（共18分）
2.已知一三极管的三极电流流向如图所示，I1=-1.2mA，I2=-0.03mA，I3=1.23mA，试判断其各
−
个管脚，晶体管类型和 β 大小。
3.试从下面几个方面比较场效应管和晶体管的异同：载流子、控制方式、输入电阻、热稳定性、 工艺。 4. 电路如图所示，试判断各引入了什么类型的反馈，并指出对放大电路的输入和输出电阻的影 响。
《 模拟电子技术 》试卷A-附答案(华南理工大学)
诚信应考,考试作弊将带来严重后果！华南理工大学期末考试《 模拟电子技术 》试卷A (2011.07.04)1. 考前请将密封线内填写清楚；2. 闭卷考试；所有题均直接答在试卷纸上；选择题(在题末的备选答案中选出一个正确答案的号码。
每小题2分，共20分) ．二极管D 的正偏电压D 0.62V U =，电流D 1mA I =，其交流电阻d r = ( )。
A ．620ΩB ．13ΩC ．26ΩD ．310Ω．集成运放的输入级采用差分放大电路是因为可以( )。
A ．抑制温漂B ．增大放大倍数C ．展宽频带D ．降低输出电阻 ．已知图1所示电路中 V CC ＝12V ，R c ＝3kΩ，静态管压降 CEQ ＝6 V ；输出端负载电阻 R L =3 kΩ，若发现电路输出电( )。
A ．R W 减小 B ．R c 减小C ．V CC 减小D ．R b 减小．用恒流源取代长尾式差分放大电路中的发射极电阻 R e ，将使电路的( )。
A ．差模放大倍数增大B ．对共模信号抑制能力增强C ．差模输入电阻增大D ．输出电阻降低．放大电路在高频信号作用时放大倍数数值下降的原因是( )，而低频信号作用时放( ) 。
A ．耦合电容和旁路电容的存在B ．半导体管极间电容和分布电容的存在。
C ．半导体管的非线性特性D ．放大电路的静态工作点不合适图16．欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ( )。
A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈7．欲将正弦波电压转换成二倍频电压，应选用( )；将方波电压转换成三角波电压，应选用( )。
A ．积分运算电路B ．微分运算电路C ．反相比例运算电路D ．乘方运算电路8．如图2所示框图，要使由基本放大电路及正反馈网络构成的电路能产生正弦波振荡，其起振条件是( )。
(n 为整数)A. πA F n ϕϕ+=，1=F AB. 2πA F n ϕϕ+=，1>F AC. 2πA F n ϕϕ+=，1=F AD. πA F n ϕϕ+=，1>F A9．若图3所示电路中晶体管饱和管压降的数值为│U CES │， 则最大输出功率 P om ＝( )。
2007-2008第二学期模拟电子技术期末试卷A详细答案
2007 - 2008学年第二学期《模拟电子技术》期末试卷（A）姓名：学号：专业班级：__________（请考生注意，本试卷共6页）8小题,每空1分, 总计20分）1. PN结的伏安特性方程 i =I S(e U/UT-1)，表明PN结呈现单向导电性。
2. 放大电路中，已知三极管三个电极的对地电位为 U A= -9V，U B= -6.2V，U C= -6V，则该三极管是锗PNP 型三极管，A为集电极；B为基极；C为发射极。
3. 对于下图所示的电压跟随器，其输出电压与输入电压的关系是 u o＝u i，输入电阻趋于零；输出电阻趋于无穷大，该电路是电压串联类型反馈电路（反馈组态）。
4．多级放大电路与各单级放大电路比较，多级放大电路压增益大，单级放大电路通頻带宽。
5．双端输入、双端输出差动放大电路如下所示，已知静态时V O=V C1-V C2=0，设差模电压增益|A VD|=100，共模电压增益A VC=0，V i1=10mV，V i2=5mV，则差模输入电压V id为 5mV ，共模输入电压V ic为7.5mV ，输出电压|V o|= 0.5V 。
6.所示放大电路中引入的反馈组态是电流串联负反馈。
该反馈能稳定电路的输出电__流_。
7．场效应管（FET）用于放大时，应工作在恒流区。
8．为了稳定放大器的静态工作点，应引入直流负反馈；为了稳定放大器的交流性能，应引入交流负反馈。
v o二、选择题（共10小题，每题1分，总计10分）1. 在杂质半导体中，多数载流子的浓度主要取决于 [ C ]A．温度 B．掺杂工艺的类型C．杂质浓度 D．晶体中的缺陷2.滞回比较器有2个阈值电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生次跃变。
［ A ］A. 1B. 2C. 3D. 03.当稳压管在正常稳压工作时，其两端施加的外部电压的特点为。
[ C ］A. 反向偏置但不击穿B. 正向偏置但不击穿C. 反向偏置且被击穿D. 正向偏置且被击穿4.双极型晶体管工作在饱和区的偏置条件是 [ A ]A．发射结正偏；集电结正偏 B．发射结正偏；集电结反偏C．发射结反偏；集电结正偏 D．发射结反偏；集电结反偏5.组合放大电路的输出级采用射极输出方式是为了使。
《模拟电子技术》期末考试复习题(含答案)
《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。
二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。
0.70.30.20.52．半导体具有____特性、____特性和____的特性。
掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。
烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。
最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。
0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。
击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。
I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。
波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。
晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。
0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。
1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。
2003模拟2试题 123
（1）解：电压并联负反馈
（2）
4、稳压管稳压电路如图3-4所示。已知稳压管稳压值为5伏，稳定电流范围为10mA~50mA，
限流电阻R=500 。试求：
（1） 当
（2）当
答案：D1截止D2导通，U0=-6
2、请标示出图2-2中的理想运放的输出电压的大小。
答案：4v
3、请指出图2-3中的电路是何种电路。
4、请简要回答集成运算放大器在信号运算方面的应用有哪些？
三、综合计算题（50分）
1、请对图3-1中的电路做以下分析：
设Q1的参数UBEQ、 和 为已知，请
（1）作出电路的直流、交流通路图；
A B C — D
5、当我们将两个带宽均为BW的放大器级联后，级联放大器的带宽[ ]。
A小于BW B等于BW C大于BW D不能确定
6、在放大器中引入不同反馈可以改变放大器的不同性能。当我们希望达到稳定输出电流时应该引入[D]。
A电压正反馈B电压负反馈C电流正反馈D电流负反馈
7、为了有效地放大 ~ 频段的信号（ > ）而抑制其它频率的信号，放大器应该具有的幅频响应曲线是[D]。

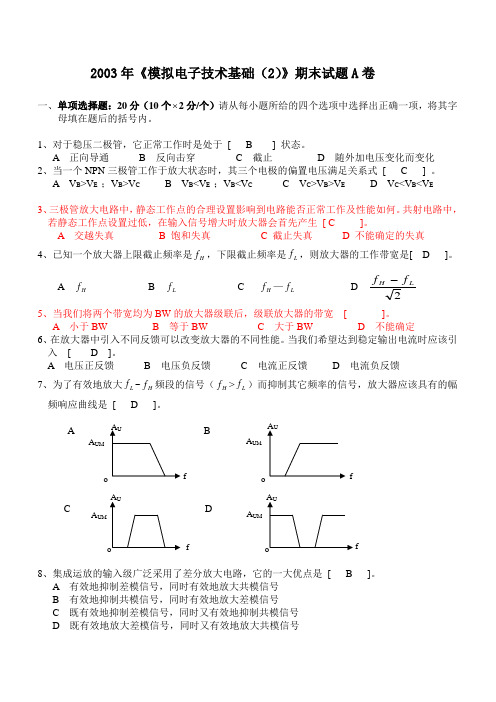

2003年《模拟电子技术基础（2）》期末试题A卷
