linux驱动开发（⼀）1：驱动开发环境要进⾏linux驱动开发我们⾸先要有linux内核的源码树，并且这个linux内核的源码树要和开发板中的内核源码树要⼀直；⽐如说我们开发板中⽤的是linux kernel内核版本为2.6.35.7，在我们ubuntu虚拟机上必须要有同样版本的源码树，我们再编译好驱动的的时候，使⽤modinfo XXX命令会打印出⼀个版本号，这个版本号是与使⽤的源码树版本有关，如果开发板中源码树中版本与modinfo的版本信息不⼀致使⽆法安装驱动的；我们开发板必须设置好nfs挂载；这些在根⽂件系统⼀章有详细的介绍；2：开发驱动常⽤的⼏个命令lsmod ：list moduel 把我们机器上所有的驱动打印出来，insmod：安装驱动rmmod：删除驱动modinfo：打印驱动信息3：写linux驱动⽂件和裸机程序有很⼤的不同，虽然都是操作硬件设备，但是由于写裸机程序的时候是我们直接写代码操作硬件设备，这只有⼀个层次；⽽我们写驱动程序⾸先要让linux内核通过⼀定的接⼝对接，并且要在linux内核注册，应⽤程序还要通过内核跟应⽤程序的接⼝相关api来对接；4：驱动的编译模式是固定的，以后编译驱动的就是就按照这个模式来套即可，下⾯我们来分下⼀下驱动的编译规则：#ubuntu的内核源码树，如果要编译在ubuntu中安装的模块就打开这2个#KERN_VER = $(shell uname -r)#KERN_DIR = /lib/modules/$(KERN_VER)/build# 开发板的linux内核的源码树⽬录KERN_DIR = /root/driver/kernelobj-m += module_test.oall:make -C $(KERN_DIR) M=`pwd` modulescp:cp *.ko /root/porting_x210/rootfs/rootfs/driver_test.PHONY: cleanclean:make -C $(KERN_DIR) M=`pwd` modules cleanmake -C $(KERN_DIR) M=`PWD` modules这句话代码的作⽤就是到 KERN_DIR这个⽂件夹中 make modules把当前⽬录赋值给M，M作为参数传到主⽬录的Makefile中，实际上是主⽬录的makefile中有⽬标modules，下⾯有⼀定的规则来编译驱动；#KERN_VER = $(shell uname -r)#KERN_DIR = /lib/modules/$(KERN_VER)/build我们在ubuntu中编译内核的时候⽤这两句代码，因为在ubuntu中为我们保留了⼀份linux内核的源码树，我们编译的时候直接调⽤那个源码树的主Makefile以及⼀些头⽂件、内核函数等；了解规则以后，我们设置好KERN_DIR、obj-m这两个变量以后直接make就可以了；经过编译会得到下⾯⼀些⽂件：下⾯我们可以使⽤lsmod命令来看⼀下我们ubuntu机器现有的⼀些驱动可以看到有很多的驱动，下⾯我们使⽤insmod XXX命令来安装驱动，在使⽤lsmod命令看⼀下实验现象可以看到我们刚才安装的驱动放在了第⼀个位置；使⽤modinfo来打印⼀下驱动信息modinfo xxx.ko这⾥注意vermagic 这个的1.8.0-41是你⽤的linux内核源码树的版本号，只有这个编译的版本号与运⾏的linux内核版本⼀致的时候，驱动程序才会被安装注意license：GPL linux内核开元项⽬的许可证⼀般都是GPL这⾥尽量设置为GPL，否则有些情况下会出现错误；下⾯使⽤rmmod xxx删除驱动；-------------------------------------------------------------------------------------5：下⾯我们分析⼀下驱动。
实验五WinCE中的驱动程序开发
WinCE中的驱动程序开发一．实验目的1、熟悉WinCE中流式接口驱动程序的12个接口的功能。
2、掌握流式驱动程序的工作过程。
3、能够编写出流式接口的驱动程序。
二．实验内容使用VS2005的智能设备应用程序开发方法，进行网络通信的编程，并通信多线程技术实现服务器与客户端之间的文件传输。
三．实验设备及工具硬件：PC机一台；软件：Windows XP操作系统，VS2005开发环境，WinCE 6.0开发环境，或Windows Mobile 5.0 SDK四．实验步骤及说明(1)写出流式接口驱动程序的12个接口，及每个接口的功能。
答：见教材515页(2)写出流式驱动程序的工作过程。
答：第一步：加载驱动程序，主要有两种加载方式：（1）当系统启动时，设备管理器搜寻注册表的HKEY_LOCAL_MACHINE\Drivers\BuiltIn键下面的子键，并逐一加载该子键下的每一个驱动，此过程称为BusEnum；（2）应用程序可调用ActivateDeviceEx()函数动态地加载驱动程序。
第二步：设备管理器从注册表的dll键值中获取驱动程序所在的DLL文件名。
第三步：设备管理器调用LoadDriver()函数把该DLL加载到自己的虚拟地址空间中。
第四步：设备管理器在注册表的HKEY_LOCAL_MACHINE\Drivers\Active下，记录所有已经加载的驱动程序。
第五步：设备管理器调用驱动程序中的COM_Init函数，并把上一步中添加的注册表项的完整路径作为COM_Init函数的第1个参数传入驱动程序内。
第六步：在COM_Init中，通常须对硬件进行一些最基本的初始化操作。
通过以上的操作完成流式驱动程序的加载任务。
对驱动程序的操作：第一步：应用程序使用该设备。
首先，应用程序调用CreateFile(TEXT(“COM1”)….)打开设备。
然后，文件系统判断打开的是文件还是设备。
最后，如果打开的是设备，就将控制权交回设备管理器。
Windows 驱动程序开发指导说明书
课程内容驱动基本概念介绍驱动核心代码分析WDM和WDF介绍Windows 10通用驱动平台驱动程序是一个软件模块，可以使操作系统和硬件设备进行交互驱动程序是操作系统的一个扩展驱动程序一般是由硬件的设计者或厂商进行编写Microsoft已经为符合公共设计规范的硬件设备提供了内置的驱动程序可执行文件，扩展名是.exe入口函数是Main()Main()函数完成大部分工作应用程序完成工作后返回，并释放内存空间在用户态运行可执行文件，扩展名是.sys入口函数是DriverEntry()DriverEntry()不会做很多工作，只是初始化驱动驱动其他部分会注册很多回调函数，会被系统的不同模块调用驱动不会返回，会一直存在直至被显示的释放在内核态或用户态运行Driver StacksPDO位于驱动栈的最底层，和总线驱动相关联当总线驱动被加载时，它会枚举所有挂载在总线上面的设备并请求设备所需要的资源每个设备都有自己对应的PDOPnP管理器会确定每个设备的驱动并在设备的PDO 之上构建适当的设备栈设备栈的核心部分，FDO和设备功能驱动相关联设备功能驱动完成Windows和设备交互的核心功能对上向应用程序和服务提供上层接口对下为设备或其他驱动提供数据交换的接口一个设备栈可以包含多个FiDO,可以在FDO之上或之下每个FiDO和一个过滤驱动相关联，FiDO是可选的通常的目的是修改一些在设备栈中传输的I/O请求，例如可以加密和解密读写请求当一个新设备被插入到系统后，系统总线驱动会向PnP管理器报告这个新设备PnP管理器通过总线驱动查询这个设备的更多信息，比如设备ID和设备所需要的资源PnP管理器利用这个信息去查找是否有有对应的驱动在本地或WU(Windows Update)上面一旦查找到设备对应的驱动，Windows便会安装并加载这个驱动加载驱动到地址空间解析驱动中引入的函数-调用其他模块调用驱动的入口函数（DriverEntry()），因此驱动可以注册回调函数调用AddDevice()，驱动此时可以创建一个“设备对象”，并将这个对象加入到设备栈中所有的事物在驱动框架中都是用对象呈现的（驱动，设备，请求等等）对象拥有属性，方法和事件WDF 对象方法属性事件操作对象的函数被WDF 框架调用用于通知某些事件设置或获取单个属性值的方法Driver (WDFDRIVER)Device (WDFDEVICE)Device (WDFDEVICE)Queue (WDFQUEUE)Queue (WDFQUEUE)……ObjectOperation方法:Status = Wdf Device Create ();属性:Cannot failWdfInterrupt Get Device();WdfInterrupt Set Policy();Can fail:Status = WdfRegistry Assign Value();Status = WdfRegistry Query Value();Status = WdfRequest Retrieve InputBuffer();回调事件:PFN_WDF_INTERRUPT_ENABLE EvtInterruptEnable初始化宏:WDF_XXX_CONFIG_INITWDF_XXX_EVENT_CALLBACKS_INIT当驱动被加载时，DriverEntry是第一个被操作系统调用的函数WdfDriverCreate( RawDriverObject, […] , attributes, &driver )NTSTATUS DriverEntry(_In_PDRIVER_OBJECT DriverObject ,_In_PUNICODE_STRING RegistryPath ) {[…]// Create WDF Driver ObjectWDF_OBJECT_ATTRIBUTES_INIT(&attributes);attributes.EvtDriverUnload = OnDriverUnload;WDF_DRIVER_CONFIG_INIT(&config, OnDeviceAdd);status = WdfDriverCreate(DriverObject ,RegistryPath ,&attributes,&config,&driver );}WDF EventWDF MethodWDF ObjectDeclare vars这是一个过滤驱动程序吗？驱动程序是电源管理策略的所有者吗？为设备对象创建I/O队列创建辅助对象，例如计时器，工作者对象，锁等NTSTATUS OnDeviceAdd( WDFDRIVER Driver,PWDFDEVICE_INIT DeviceInit) {WDFDEVICE device;IWDFIoQueue* pDefaultQueue= NULL;DeviceInit->SetPowerPolicyOwnership(TRUE );status= WdfDeviceCreate(&DeviceInit,&deviceAttributes, &device);context = GetContext(device);context->WdfDevice= device;status = pIWDFDevice->CreateIoQueue(NULL, TRUE, WdfIoQueueDispatchParallel,TRUE, FALSE, &pDefaultQueue);return status;}Static Configuration Device CreateSetting ContextQueue Create进入电源状态管理(D0Entry)使能中断(InterruptEnable)…获取硬件资源,进行一些静态配置,(PrepareHardware)进入电源状态管理(D0Entry)使能中断(InterruptEnable)…获取硬件资源,进行一些静态配置,(PrepareHardware)NTSTATUS OnPrepareHardware(WDFDEVICE Device ,WDFCMRESLIST ResourcesRaw ,WDFCMRESLIST ResourcesTranslated ) {int ResourceCount = WdfCmResourceListGetCount(ResourcesTranslated );for (i=0; i < ResourceCount; i++) {descriptor =WdfCmResourceListGetDescriptor(ResourcesTranslated , i);switch (descriptor->Type) {case CmResourceTypePort : […]case CmResourceTypeMemory : […]case CmResourceTypeInterrupt : […]default : break ;}}return STATUS_SUCCESS ;}进入电源状态管理(D0Entry)使能中断(InterruptEnable)…获取硬件资源,进行一些静态配置,(PrepareHardware)NTSTATUS OnD0Entry(IN WDFDEVICE Device ,IN WDF_POWER_DEVICE_STATE RecentPowerState ){PADXL345AccDevice pAccDevice = nullptr pAccDevice = GetContext(Device);WdfWaitLockAcquire(pAccDevice->m_WaitLock);I2CSensorWriteRegister(pAccDevice->m_I2CIoTarget, MY_REGISTER,MY_VALUE, sizeof (MY_VALUE) );pAccDevice->m_PoweredOn = true ;WdfWaitLockRelease(pAccDevice->m_WaitLock);return STATUS_SUCCESS ;}进入电源状态管理(D0Entry)使能中断(InterruptEnable)…获取硬件资源,进行一些静态配置,(PrepareHardware)NTSTATUS OnInterruptEnable(IN WDFINTERRUPT Interrupt,IN WDFDEVICE Device){PDEVICE_EXTENSION devExt;ULONG regUlong;PULONG intCsr;devContext = GetDeviceContext(WdfInterruptGetDevice(Interrupt) );intRegId = &devContext->IntRegisterId regVal = READ_REGISTER_ULONG( intRegId );regVal = ENABLE_INTERRUPT_BYTE( regVal );WRITE_REGISTER_ULONG( intRegId, regVal );return STATUS_SUCCESS;}进入电源状态管理(D0Entry)使能中断(InterruptEnable)…获取硬件资源,进行一些静态配置,(PrepareHardware)EvtIoResume EvtDMAEnablerFillEvtDeviceSelfManagedIoInitEvtDeviceDisarmWakeFromSxEventChildListScanForChildren EvtDeviceRemoveAddedResourcesStart power-managed queuesEvtIoResume Disarm wake signal, if it was armed. (called onlyduring power up; not called during resource rebalance)EvtDeviceDisarmWakeFromSx EvtDeviceDisarmWakeFromS0Request information about child devicesEvtChildListScanForChildren Enable DMA, if driver supports it EvtDmaEnablerSelfManagedIoStartEvtDmaEnablerEnableEvtDmaEnablerFillConnect interruptsEvtDeviceD0EntryPostInterruptsEnabledEvtInterruptEnable Notify Driver of state change EvtDeviceD0EntryDevice OperationalRestart from here if device is in low power statePrepare hardware for power EvtDevicePrepareHardwareChange resources requirements EvtDeviceRemoveAddedResourcesEvtDeviceFilterAddResourceRequirementsEvtDeviceFilterRemoveResourcRequirementsRestart from here if rebalancing resourcesCreate Device object EvtDriverDeviceAddDevice arrivedEnable self-managed I/O, if driver supports it.EvtDeviceSelfManagedIoInit (implicit power up),EvtDeviceSelfManagedIoRestart (explicit power up)Stop power-managed queuesEvtIoStop Arm wake signal, if it was not armed. (calledonly during power up; not called duringresource rebalance)EvtDeviceArmWakeFromSx EvtDeviceArmWakeFromS0Disable DMA, if driver supports it EvtDmaEnablerSelfManagedIoStopEvtDmaEnablerDisableEvtDmaEnablerFlushDisconnect interrupts EvtDeviceD0EntryPostInterruptsDisabledEvtInterruptDisableNotify Driver of state changeEvtDeviceD0Exit Device OperationalStop here if transitioning to low power stateRelease hardware EvtDeviceReleaseHardwarePurge power-managed queuesEvtIoStop Stop here if rebalancing resourcesFlush I/O if driver supports self-managedI/OEvtDeviceSelfManagedIoFlush Device removedSuspend self-managed I/O, if driver supports it.EvtDeviceSelfManagedIoSuspend Cleanup I/O buffers if driver supports self-managed i/o EvtDeviceSelfManagedIoCleanupDelete device object s context area.EvtDeviceContextCleanupEvtDeviceContextDestroyWDM和操作系统深度耦合，WDM驱动程序直接调用系统服务例程，直接操作系统数据结构WDM驱动程序全部为内核态程序，操作系统对驱动输入只做有限的检查WDF框架处理与操作系统的交互，驱动本身专注于和设备交互WDF基于对象模型和事件驱动WDF支持内核态程序和用户态程序将操作系统底层的复杂逻辑抽象化使驱动代码有可能<20行对不同的硬件设备使用相同的编程模型例如GPIO，UART，I2C，NFC，传感器驱动框架内置的日志系统为数据分析定制的工具支持上千种不同的硬件设备最初UMDF V1基于C++ COMUMDF V2使用和内核态驱动开发相同的模型和语法支持USB周边设备，传感器，NFC，智能卡，HID（包括触控）等等驱动崩溃只会影响宿主进程，不会影响整个操作系统系统重启策略可以自动恢复崩溃的UMDF驱动Windows 10提供了一系列API和DDI，对于所有的Windows平台都是通用的，被称为Universal Windows Platform(UWP) Windows通用驱动是指一个内核态或用户态的驱动并能运行在所有基于UWP的系统上面Windows通用驱动只能调用属于UWP部分的DDI，这部分DDI会在MSDN文档中标记为Universal确定你的驱动是否支持UWP，把你的驱动标记为通用驱动然后重新编译在Visual Studio中打开驱动项目工程在配置选项中把操作系统选择为Windows 10在工程属性中把目标平台改为“通用”，其他选项还有“桌面”和“手机”重新编译驱动，这时可以会出现一些链接器错误尝试修复这些错误，对于出现错误的API，请参考文档是否有通用平台的API可以替代，如果没有，您可能需要重新设计你的驱动KMDF version Release method Included in this versionof Windows Drivers using it run on1.19Windows 10, version1607 WDK Windows 10, version1607Windows 10 version1607 and later,Windows Server 20161.17Windows 10, version1511 WDK Windows 10, version1511Windows 10 version1511 and later,Windows 10 Mobile,Windows 10 IoT Core,Windows Server 20161.15Windows 10 WDK Windows 10Windows 10 for desktop editions, Windows 10 Mobile, IoT Core, Windows Server 2016UMDF version Release method Included in this version ofWindows Drivers using it can run on2.19Windows 10, version 1607WDK Windows 10, version 1607Windows 10, version 1607 (all SKUs), Windows Server 20162.17Windows 10, version 1511WDK Windows 10, version 1511Windows 10 for desktop editions (Home, Pro, Enterprise, and Education), Windows 10 Mobile, Windows 10 IoT Core (IoT Core), Windows Server 20162.15Windows 10 WDK Windows 10Windows 10 for desktop editions, Windows 10 Mobile, IoT Core, Windows Server 2016驱动程序运行在哪个版本的操作系统上驱动程序支持的硬件类型驱动程序使用的驱动模型确定驱动程序是否使用了只有KMDF支持的功能，如果驱动程序没有使用KMDF的功能，并且驱动运行在Windows 8.1或以后的系统上，则可以迁移到UMDF 2https:///en-us/windows/hardware/drivers/wdf/wdf-porting-guide Which Drivers Can Be Ported and WhereDifferences Between WDM and WDFPreparing for PortingSteps in PortingSummary of KMDF and WDM Equivalents。
驱动开发面试题目及答案
驱动开发面试题目及答案1. 什么是驱动开发（Driver Development）？驱动开发是指为操作系统提供硬件设备的控制程序。
驱动程序与硬件设备之间通过操作系统的驱动模块进行交互，实现设备的初始化、数据传输、中断处理和错误处理等功能。
2. 驱动开发的基本要求有哪些？- 具备良好的编程基础和扎实的操作系统原理知识- 熟悉硬件电路和设备的工作原理- 熟悉特定硬件设备的相关规范和协议- 具备调试和故障排除的能力- 具备团队合作和沟通能力3. 驱动开发的流程包括哪些步骤？- 需求分析和规划：确定需要开发的驱动类型、支持的硬件设备和操作系统版本，制定开发进度和计划。
- 硬件适配和端口配置：了解硬件设备的接口特征和相关寄存器，编写初始化代码和配置驱动程序与设备的通信接口。
- 设备驱动程序编写：根据硬件设备的规范和操作系统的驱动接口，编写设备驱动程序，包括设备初始化、数据传输、中断处理等。
- 调试和测试：通过调试工具和测试用例验证驱动程序的正确性和性能，修复错误和优化程序。
- 集成和发布：将开发好的驱动程序集成到操作系统中，并进行安装和发布，确保程序能够正常运行。
4. 驱动开发中常见的编程语言有哪些？- C语言：大部分驱动程序都是使用C语言编写的，因为其具有良好的效率和可移植性。
- 汇编语言：部分特定的硬件设备驱动程序可能需要使用汇编语言编写，以直接操作硬件寄存器和指令。
- C++语言：在一些需要更高级别的抽象和封装的场景下，可以选择使用C++语言开发驱动程序。
5. 驱动开发中涉及的常用接口和框架有哪些？- Windows驱动程序框架（WDF）：用于开发驱动程序的框架，提供了一系列的函数和模型，简化了驱动程序的开发和维护。
- Linux设备模型（Device Model）：用于将设备抽象为设备树的形式，并提供一组API进行设备驱动程序的开发。
- Android驱动开发框架：用于在Android操作系统上开发设备驱动程序的框架，提供了一系列Java和C/C++函数库。

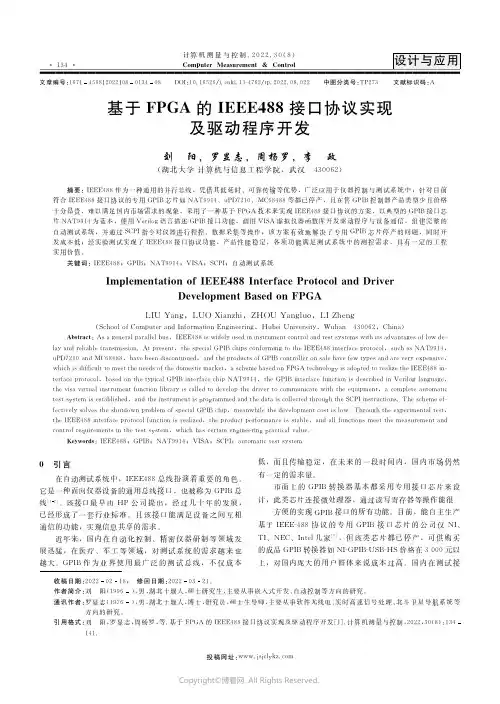

基于FPGA的IEEE488接口协议实现及驱动程序开发
