YAG激光熔覆修复塑料模具工艺参数的优化
激光成型技术的工艺参数优化研究

激光成型技术的工艺参数优化研究激光成型技术是一种先进的制造工艺,可以通过熔融金属粉末来逐层构建三维实体零件。
在激光成型过程中,工艺参数的选择对成型质量和效率至关重要。
因此,本文将对激光成型技术的工艺参数进行优化研究,并探讨其对成型品质和成本的影响。
首先,激光成型的工艺参数主要包括激光功率、扫描速度、扫描策略、激光束直径等。
这些参数的选择将直接影响到零件的表面质量、尺寸精度、残余应力和制造成本。
因此,研究如何合理选择和优化这些参数对于激光成型技术的进一步发展至关重要。
对于激光功率的选择,需要考虑到所需的熔化能量和成型速度。
功率过高可能会导致材料熔化过深,造成焊缝过渡热影响区(HAZ)过大,增加残余应力的风险。
而功率过低则会导致熔化过程效率低下,影响成型速度。
因此,可以通过实验和模拟优化来确定合理的激光功率范围,以兼顾熔化能量和成型速度的要求。
扫描速度是控制成型速度的关键参数之一。
过高的扫描速度可能导致熔化区域跟不上熔池的扩散,形成焊缝间隙或层间缝隙。
而过低的扫描速度会导致熔化区域过分扩散,造成残余应力增加。
因此,需要通过实验和模拟来确定最佳的扫描速度范围,以实现高效的成型速度和较低的残余应力。
扫描策略是指激光照射路径的选择,其可以是连续层状(contour),也可以是交替(alternating)或螺旋(spiral)等方式。
扫描策略的选择会影响熔池形成和冷却过程。
合理的扫描策略可以减少熔池之间的间隙,提高成型质量。
因此,需要通过实验和模拟来确定最佳的扫描策略,以实现精确的熔化和高质量的成型。
激光束直径是指激光扫描路径的宽度,也是控制激光功率密度和熔化深度的关键参数之一。
较小的激光束直径可以实现更高的功率密度和更小的熔化深度,提高成型精度和细节表现力。
但过小的激光束直径可能会造成熔化不充分,影响成型效果。
因此,需要通过实验和模拟来确定最佳的激光束直径,以实现高精度和可控的成型效果。
在优化激光成型技术的工艺参数之前,首先需要建立合适的参数优化模型。

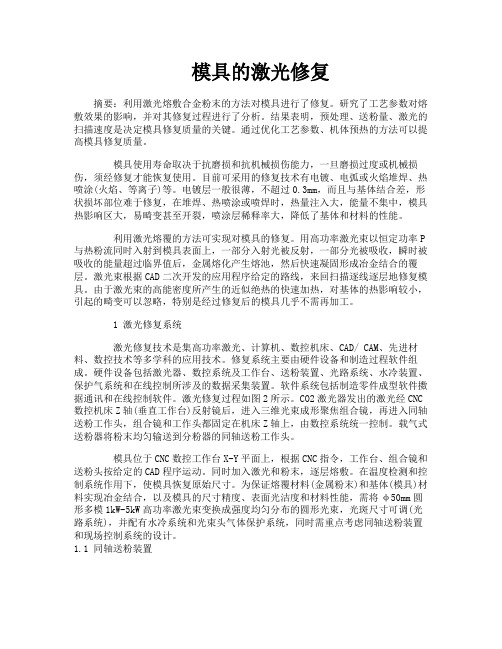

模具的激光修复

模具的激光修复摘要:利用激光熔敷合金粉末的方法对模具进行了修复。
研究了工艺参数对熔敷效果的影响,并对其修复过程进行了分析。
结果表明,预处理、送粉量、激光的扫描速度是决定模具修复质量的关键。
通过优化工艺参数、机体预热的方法可以提高模具修复质量。
模具使用寿命取决于抗磨损和抗机械损伤能力,一旦磨损过度或机械损伤,须经修复才能恢复使用。
目前可采用的修复技术有电镀、电弧或火焰堆焊、热喷涂(火焰、等离子)等。
电镀层一般很薄,不超过0.3mm,而且与基体结合差,形状损坏部位难于修复,在堆焊、热喷涂或喷焊时,热量注入大,能量不集中,模具热影响区大,易畸变甚至开裂,喷涂层稀释率大,降低了基体和材料的性能。
利用激光熔覆的方法可实现对模具的修复。
用高功率激光束以恒定功率P 与热粉流同时入射到模具表面上,一部分入射光被反射,一部分光被吸收,瞬时被吸收的能量超过临界值后,金属熔化产生熔池,然后快速凝固形成冶金结合的覆层。
激光束根据CAD二次开发的应用程序给定的路线,来回扫描逐线逐层地修复模具。
由于激光束的高能密度所产生的近似绝热的快速加热,对基体的热影响较小,引起的畸变可以忽略,特别是经过修复后的模具几乎不需再加工。
1 激光修复系统激光修复技术是集高功率激光、计算机、数控机床、CAD/ CAM、先进材料、数控技术等多学科的应用技术。
修复系统主要由硬件设备和制造过程软件组成。
硬件设备包括激光器、数控系统及工作台、送粉装置、光路系统、水冷装置、保护气系统和在线控制所涉及的数据采集装置。
软件系统包括制造零件成型软件擞据通讯和在线控制软件。
激光修复过程如图2所示。
CO2激光器发出的激光经CNC 数控机床Z轴(垂直工作台)反射镜后,进入三维光束成形聚焦组合镜,再进入同轴送粉工作头,组合镜和工作头都固定在机床Z轴上,由数控系统统一控制。
载气式送粉器将粉末均匀输送到分粉器的同轴送粉工作头。
模具位于CNC数控工作台X-Y平面上,根据CNC指令,工作台、组合镜和送粉头按给定的CAD程序运动。
模具熔覆解决方案(3篇)

第1篇摘要:随着我国制造业的快速发展,模具作为制造业的基础工艺装备,其性能和质量对产品的质量和生产效率有着至关重要的影响。
然而,在模具使用过程中,由于磨损、腐蚀等原因,导致模具性能下降,严重影响了生产效率和产品质量。
为了解决这一问题,本文提出了一种模具熔覆解决方案,通过熔覆技术对模具表面进行强化处理,提高模具的使用寿命和性能。
一、引言模具是制造业中不可或缺的工艺装备,广泛应用于汽车、家电、电子等行业。
模具的质量直接影响到产品的质量、生产效率和成本。
然而,在实际生产过程中,模具由于长期使用、磨损、腐蚀等原因,导致其表面性能下降,影响生产效率。
因此,提高模具的耐磨性、耐腐蚀性、抗氧化性等性能,是提高产品质量和生产效率的关键。
二、模具熔覆技术概述1. 模具熔覆技术定义模具熔覆技术是指将熔融金属或合金粉末通过喷涂、熔射、电弧喷涂等工艺,涂覆在模具表面,形成一层具有特殊性能的熔覆层,从而提高模具的耐磨性、耐腐蚀性、抗氧化性等性能。
2. 模具熔覆技术原理模具熔覆技术主要是通过熔覆材料与模具表面的相互作用,使熔覆材料在模具表面形成一层具有特殊性能的熔覆层。
熔覆层与模具基体之间具有良好的结合强度,能够有效提高模具的使用寿命和性能。
三、模具熔覆解决方案1. 模具熔覆材料选择模具熔覆材料的选择是模具熔覆技术成功的关键。
根据模具的工作环境和使用要求,选择合适的熔覆材料,主要包括以下几种:(1)高速钢:具有高硬度、高耐磨性、高耐热性等优点,适用于高速切削、重载切削等工况。
(2)硬质合金:具有高硬度、高耐磨性、高耐热性等优点,适用于耐磨、耐腐蚀等工况。
(3)不锈钢:具有耐腐蚀、耐高温、耐磨损等优点,适用于腐蚀、高温等工况。
2. 模具熔覆工艺模具熔覆工艺主要包括以下几种:(1)喷涂法:将熔融金属或合金粉末喷涂到模具表面,形成熔覆层。
喷涂法具有操作简单、涂层均匀、涂层厚度可控等优点。
(2)熔射法:将熔融金属或合金粉末通过高速喷射到模具表面,形成熔覆层。
激光熔覆层的缺陷成因及控制方法

不同和激光熔覆的快固过程中,气体不能及时逃出表
[2]
过程中形成的热应力和组织应力所致 。
控制裂纹产生的最为有效的方法有以下
几种:
1)调整应力的状态,
尽可能降低拉应力:
①合理降低熔覆层的线膨胀系数,使熔覆层
与基体的线膨胀系数两者应尽可能接近,从而减
面,就会出现气孔。如果保护气体流量过大就会
①减少金属粉末颗粒尺寸,使用球状颗粒或
[1]
表面改性技术 。激光熔覆技术是一种新型的材
料表面改性技术,在工业上具有广泛的应用领
混合粉末可以改进其抗裂性能。
②选择合理的扫描速度、送粉速度、功率密度
域。但由于温差和膨胀系数的不同,激光熔覆过
程中熔覆层可能会出现多种缺陷,如:裂纹、气孔、
等来提高熔覆层的质量。
激光熔覆是在高能激光束作用下,把预置于
小熔覆层残余拉应力,防止裂纹的产生。
②通过基体预热和后热处理可以减小熔覆过
或同步送入金属表面的合金粉末熔化,并微熔一
薄层基体,同时实现熔覆层与基体的冶金结合,使
程中的残余热应力,控制熔覆层的开裂。
2)优化激光熔覆的工艺方法和参数:
熔覆层具有与原合金粉末同样的优异性能的材料
层的交界处容易产生裂纹,裂纹贯穿于熔覆层,沿
②合金化改变组织状态,有利于减少裂纹的
产生。
2
激光熔覆层气孔的形成及控制方法
激光熔覆是一个快速熔化、快速凝固的过程,
着与激光扫描相垂直的方向近乎平行的进行延
在激光熔覆前,金属粉末受潮带有水分或金属氧
伸。裂纹是由于熔覆层与金属基体的热膨胀系数
化物发生氧化还原反应,熔覆时就会有气体产生,
5
[4]
易于逸出 。
激光熔覆技术2024方案

激光熔覆技术2024方案在激光熔覆技术的实施过程中,主要包括以下几个步骤:激光器的选择和调试、底材的选择和处理、熔覆材料的选择和粉末的制备、激光熔覆过程的参数设置和优化以及激光熔覆后的工艺控制和表面处理。
首先,对激光器的选择和调试是激光熔覆技术实施的重要步骤之一、根据需要熔覆的材料种类和厚度,选择合适的激光器功率和波长,以保证能够达到所需的熔覆效果。
在调试过程中,需要对激光器的参数进行调整,以达到稳定的激光输出和合适的熔覆过程参数。
其次,底材的选择和处理也是影响熔覆效果的重要因素。
不同材料的底材选用和处理方法不同。
常见的底材有钢、铝合金、镍合金等。
底材的表面需要经过粗糙化处理,以提高熔覆层和底材的结合强度。
常见的处理方法有喷砂、喷丸等。
然后,熔覆材料的选择和粉末的制备也是激光熔覆技术实施过程中的重要环节。
熔覆材料的选择需要根据所需的材料性能和应用要求,选择合适的合金、陶瓷等材料。
而粉末的制备过程中则需要考虑到粉末的粒度、成分和均匀性等因素,以确保熔覆层的质量和性能。
接下来,激光熔覆过程的参数设置和优化是确保熔覆质量的关键。
熔覆过程中的激光功率、扫描速度、扫描模式等参数的选择需要根据材料的熔点、热导率和热膨胀系数等因素来确定。
通过合理的参数设置和优化,可以实现熔覆层的均匀性和致密性,提高熔覆层的性能。
最后,激光熔覆后的工艺控制和表面处理也是确保熔覆效果的重要环节。
在熔覆后,需要对材料进行冷却和固化处理,以达到所需的组织结构和性能。
同时,激光熔覆后的材料表面一般会出现氧化、裂纹等现象,需要进行表面处理,如抛光、喷涂等,以改善表面光洁度和质量。
综上所述,2024年激光熔覆技术的实施方案主要包括激光器的选择和调试、底材的选择和处理、熔覆材料的选择和粉末的制备、激光熔覆过程的参数设置和优化以及激光熔覆后的工艺控制和表面处理。
通过合理的实施方案,可以实现高效、高质量的激光熔覆处理。
《激光熔覆修复模具技术工艺规范》

《激光熔覆修复模具技术工艺规范》激光熔覆修复模具技术是一个工艺流程系统。
首先,应根据制品的服役条件或失效分析,确定对涂层的性能要求,据以选择恰当的熔覆合金材料和工艺。
然后、实施激光熔覆工序施工,包括:基体的表面预处理,激光熔覆工艺及精加工,熔覆层质量检验。
每道工序都必须严格按操作规程进行,检验合格,方能进行下一道工序。
一熔覆层系统设计1.1 确定对熔覆层的功能尺寸要求应确切了解欲激光熔覆模具的服役条件,或制品在使用过程中的失效原因,确定对熔覆层的功能尺寸要求。
1.2熔覆层材料的选择只有熟悉并掌握丰富、全面的材料科学知识,才能做到正确合理地进行熔覆层系统设计,选择熔覆层材料。
有关这方面的资料,可参考“机械制造工艺材料技术手册”第九篇“热喷涂材料技术手册”(机械工业出版社,1993,第一版)。
1.3 激光熔覆工艺选择激光熔覆工艺的确定,应根据熔覆层材料的熔点、热导率、耐热震性及熔覆层与模具基体的结合强度要求,结合生产效率、成本等综合考虑。
二激光熔覆修复模具的基本程序激光熔覆修复模具操作基本程序如下表:三激光熔覆修复工艺正确的激光熔覆工艺参数。
应使被熔覆的合金粉末均匀熔覆到经预处理的基体表面上,形成优质涂层。
激光熔覆修复工艺参数的选择对激光熔覆修复过程、熔覆修复件的综合性能有着直接的重要影响。
激光熔覆层的质量除了受熔覆材料和基体材料的熔点、导热系数、热膨胀系数、密度等物理性质和相互之间的化学匹配性制约之外,主要取决于激光参数(输出功率、光斑形状和尺寸、光束输出模式)和工艺参数(扫描速度、预置粉层厚度、搭结率、预热温度及保护气体等)。
3.1 基材熔覆表面预处理表面预处理是为了除掉基材熔覆部位的污垢和锈蚀,使其表面状态满足后续的前置熔覆材料或者同步供料熔覆的要求,主要包括喷涂表面的预处理和非喷涂表面的预处理。
①喷涂表面的预处理。
基材表面常用火焰喷涂或者等离子喷涂,因此需要进行去油和喷砂处理。
去油一般用加热法,即基材表面加热到300-450℃左右去油;也可用清洗剂去油,常用的清洗剂包括碱液、三氯乙烯、二氯乙烯等。
简述工艺参数对激光熔覆的影响
简述工艺参数对激光熔覆的影响激光熔覆是一种先进的制造技术,其强大的能量和高精度的焦点能有效地改善材料表面的性能。
在激光熔覆过程中,多个因素会影响其过程和结果,这些因素往往被称为工艺参数。
本文将介绍几个主要的工艺参数,并探讨它们如何影响激光熔覆的结果。
1. 激光功率激光功率是激光熔覆的最重要的工艺参数之一。
它控制着激光能量的输出量,直接影响熔覆池的深度和宽度。
较高的激光功率可以增加熔覆池的深度和宽度,同时也会提高熔覆区域的温度,促进熔化和混合。
然而,过高的激光功率会导致熔覆池的液态过度,甚至出现烧穿的情况,从而影响熔覆的质量。
2. 激光扫描速度激光扫描速度是指激光束在工件表面移动的速度。
激光扫描速度影响熔覆池的深度、宽度、粗糙度和合金化程度。
较快的激光扫描速度可以使熔覆区域的温度更加均匀,减少热输入和热影响区域,从而降低裂纹的风险。
然而,过快的激光扫描速度会导致熔覆区域不充分,得到的是表面部分融化的坑状结构,从而影响熔覆的质量。
3. 光斑直径光斑直径是指激光束在工件表面上的直径。
光斑直径越小,融化和熔覆的深度就越大,同时熔覆池的宽度就越窄。
较小的光斑直径有助于提高激光功率密度和热输入控制,促进熔化和合金化。
然而,过小的光斑直径可能会导致熔覆池的深度不足,从而影响熔覆的质量和效果。
4. 熔覆材料的成分和性质熔覆材料的成分和性质是决定激光熔覆效果的另一个重要因素。
不同的材料和材料成分具有不同的热导率、比热能、熔点和熔合特性,因此对熔化和混合的响应也有所不同。
例如,黄铜可以很好地合金化,因为它的热导率较低,有利于热输入的积累;而铝合金则更难熔覆,因为它的比热能较高,需要更多的热量才能使其完全融化。
总之,激光熔覆是一种高精度、高效的制造技术,其效果受多种工艺参数影响。
了解和把握这些工艺参数对激光熔覆的影响,有助于更好地控制和优化激光熔覆过程,以满足不同材料和产品的需求。
激光熔覆工艺参数对熔覆层形貌的影响及优化
的熔覆层质量与激光熔覆工艺参数的选取密切相 关,针对不同材料的基体与金属粉材,恰当的激光 熔覆工艺参数的选取是获得高质量熔覆层的 关键.
目前已有诸多学者从不同角度对激光熔覆参 数进行了研究. 朱刚贤等[7]研究了激光功率、扫 描速率及送粉气流量对熔覆层表面平整度的影 响; 张庆茂等[8]从稀释率的角度出发,研究了稀 释率与扫 描 速 度 和 送 粉 速 率 之 间 的 关 系; Wang
of Cladding Layer and Its Optimization
YU Tian-biao,SONG Bo-xue,XI Wen-chao,MA Zhe-lun
( School of M echanical Engineering & Automation, Northeastern University, Shenyang 110819, China. Corresponding author: YU Tian-biao,E-mail: tbyu@ mail. neu. edu. cn)
Abstract: The IPG-500 laser w as used to implement laser cladding on 45# steel. The influence of process parameters on the morphology of the cladding layer w as studied,and the key factors affecting the morphology of the cladding layer w ere obtained by range analysis. On this basis,the gray correlation degree w as used to analyze the correlation betw een the quality of the cladding layer and the ideal cladding layer quality under different parameter combinations,and the optimal combination of laser cladding process parameters can be found. The results show that the laser pow er and scanning speed are the main factors affecting the morphology of the cladding layer,and the optimized cladding layer is obtained under the conditions of laser pow er of 400 W,scanning speed of 7 mm / s and pow der feeding rate of 0. 7 r / min,w hich provides theoretical support for the selection of laser cladding process parameters. Key words: remanufacturing; laser cladding; range analysis; parameter optimization; grey relational degree
激光熔覆工艺参数对熔覆层形貌的影响及优化
激光熔覆工艺参数对熔覆层形貌的影响及优化于天彪;宋博学;郗文超;马哲伦【摘要】应用IPG-500激光器对45号钢进行了激光熔覆,研究了工艺参数对熔覆层形貌的影响,采用极差分析找出影响熔覆层形貌的关键因素.在此基础上,提出采用灰色关联度分析不同参数组合下的熔覆层质量与理想的熔覆层质量之间的关联度,从而找出最佳的激光熔覆工艺参数组合.结果表明,激光功率与扫描速度是影响熔覆层形貌的主要因素,并且在激光功率为400 W,扫描速度为7 mm/s及送粉速率为0.7 r/min的条件下,所获得的熔覆层质量最优,为激光熔覆工艺参数的选择提供理论支持.【期刊名称】《东北大学学报(自然科学版)》【年(卷),期】2019(040)004【总页数】6页(P537-542)【关键词】再制造;激光熔覆;极差分析;参数优化;灰色关联度【作者】于天彪;宋博学;郗文超;马哲伦【作者单位】东北大学机械工程与自动化学院,辽宁沈阳 110819;东北大学机械工程与自动化学院,辽宁沈阳 110819;东北大学机械工程与自动化学院,辽宁沈阳110819;东北大学机械工程与自动化学院,辽宁沈阳 110819【正文语种】中文【中图分类】TH17对废旧机械零部件进行再制造,能够实现巨大的经济与社会效益,是实现资源节约与可持续发展的重要手段之一[1-2].近年来,随着我国再制造产业的发展,逐步形成了包括再制造成形技术、拆解与清洗技术及检测与评估技术在内的再制造技术体系[3],有力推动了再制造技术的柔性化、智能化发展[4].激光熔覆作为一种高效的再制造成形技术,已经被应用于多种不同类型的废旧零部件的修复实践中[5-6].然而,激光熔覆所产生的的熔覆层质量与激光熔覆工艺参数的选取密切相关,针对不同材料的基体与金属粉材,恰当的激光熔覆工艺参数的选取是获得高质量熔覆层的关键.目前已有诸多学者从不同角度对激光熔覆参数进行了研究.朱刚贤等[7]研究了激光功率、扫描速率及送粉气流量对熔覆层表面平整度的影响;张庆茂等[8]从稀释率的角度出发,研究了稀释率与扫描速度和送粉速率之间的关系;Wang等[9]采用有限元建模分析熔池温度场的分布情况,并指出激光功率与扫描速度均对熔池温度场有较大影响;Fan等[10]对不同工艺参数下的熔覆层形貌、组织和性能等进行了研究,指出加入Mo2C可提高熔覆层硬度;Ansari[11]通过分析镍基合金粉末下的激光熔覆参数对熔覆层形貌的影响,提出利用回归模型对熔覆层形貌进行预测,并取得了良好的预测效果.在激光熔覆工艺参数优化方面,已经有诸多学者针对包括齿轮钢[12]、316 L不锈钢[13]等不同种类的基体材料与不同种类的合金粉末进行了研究.根据以上分析,目前研究大多集中于激光功率参数与熔覆层形貌特征及微观组织等之间的关系,以实验研究为主,尚缺乏基于统计学的激光功率参数优化选择的相关研究.本文在研究不同激光功率参数对熔覆层形貌影响的基础上,探究影响熔覆层质量的主要因素.在此基础上,提出采用灰色关联度分析研究不同实验参数的组合与理想的熔覆层质量之间的关系,进而找出适应于当前实验材料的最佳激光功率参数.1 灰色关联度分析激光熔覆形成的熔覆层质量由多个工艺参数共同决定,而不同工艺参数之间存在复杂的相互关系.因此,激光熔覆是信息不完备系统,属于灰色系统,应采用灰色关联度分析不同工艺参数下熔覆层质量与理想质量之间的不确定性.若激光熔覆实验结果包含n个评价指标,则第i个评价对象可描述为Xi={xi1,xi2,…,xij,…,xin},i=1,2,…,m.(1)式中,m为实验组数.同时定义理想实验指标为X0={x01,x02,…,x0n} .(2)通过式(3)与式(4)对由激光熔覆实验结果组成的决策矩阵进行标准化处理:(3)(4)其中,正向指标由式(3)进行标准化处理,负向指标由式(4)进行标准化处理.在激光熔覆系统中,熔宽属于正项指标,熔深与熔高属于负向指标.在指标标准化后计算各个指标与理想指标之间的差值:i=1,2,…,m;j=1,2,…,n .(5)因此可得两级最大差与两级最小差:(6)(7)则第i个实验组的各个指标的关联系数为(8)式中,ρ为分辨系数,一般在0~1之间,通常取0.5.可得第i组实验与理想指标的关联度:i=1,2,…,m .(9)因此,与理想指标关联度最大的实验组对应的实验参数为理想实验参数.2 实验设计本实验采用的粉末为铁基合金粉末,主要成分如表1所示.表1 铁基合金粉末主要成分(质量分数)Table 1 Main components of Fe-based alloy powder %CSiMnBCrNiMoNbFe0.071.100.400.2315.25.101.000.31余量在使用粉末之前,需对其进行至少24 h的干燥过程,从而降低粉末氧化产生的成分变化,并保证送粉过程中粉末不会黏着于送粉管内壁,从而影响送粉速率.实验所用的基材为45号钢,其主要成分如表2所示.表2 基体主要成分(质量分数)Table 2 Main components ofsubstrate %CSiMnPSCrNiCuFe0.460.300.550.030.021.000.250.26余量实验中钢板尺寸为110 mm×120 mm×10 mm.进行熔覆实验前,应先用砂纸将基板表面摩擦光滑,防止表面存在锈迹与杂质等对熔覆质量产生负面影响.实验使用IPG-500光纤激光器,激光头由一台库卡机器人进行控制.实验采用氩气作为运送粉末的送粉气及激光熔覆过程中的保护气,防止激光熔覆过程中熔池元素由于高温而产生的氧化作用.激光光斑直径固定为1.1 mm,离焦量为12 mm.本次实验设计了3因素4水平的单道激光熔覆正交试验,如图1所示,各因素水平如表3所示.图1 单道激光熔覆实验Fig.1 Single-track laser cladding experiment表3 各因素实验水平Table 3 Experiment levels of factors因素水平 1水平2水平3水平4激光功率/W350375400425扫描速率/(mm·s-1)5.566.57送粉速率/(r·min-1)0.60.70.80.9其中,由于本实验所采用的送粉器为转盘式送粉器,金属粉末由粉盘旋转送入管道,因此送粉速率由粉盘的旋转速度控制.实验完成后的基板如图2所示,每组实验均重复多次并取其均值.在进行后处理时,首先沿着熔道的横截面方向进行线切割,获得其熔道横截面;然后采用目数由小到大的砂纸对横截面进行摩擦,并对其进行镜面抛光处理;最后通过配制的盐酸-氯化铁腐蚀液对横截面进行腐蚀处理.获取熔道横截面的形貌后,通过显微镜获取熔道形貌的微观图像,并测量其熔宽、熔深及熔高.最终的实验结果如表4所示.图2 实验后的基板Fig.2 Substrate after laser cladding3 实验结果分析与优化3.1 极差分析通过极差分析可以得到影响熔覆层形貌的主要因素.若令Sij为i因素在j水平下的结果之和,则(10)式中:vij为i因素j水平的实验结果;m为水平数.令D为极差,则有(11)其中:Di为极差;n为因素数量.各因素的极差如表5所示.表4 实验结果Table 4 Experiment results组数激光功率W扫描速率mm·s-1送粉速率r·min-1熔宽μm熔深μm熔高μm13505.50.61005.00133.00341.2623506.00.71018.78126.28306.7433506.50.8880.06120.00264.7143507.00.9903.76115.01266.5153755.50.71085.0214 2.57362.2463756.00.61027.51136.37338.7773756.50.91005.17126.27271.28 83757.00.8954.35120.03282.6494005.50.81216.25151.74377.28104006.00.9 1076.25139.85355.69114006.50.61107.87121.29320.00124007.00.71076.25 118.21297.50134255.50.91177.54159.68410.03144256.00.81135.06146.524 03.80154256.50.71140.01133.27371.25164257.00.61122.73125.58333.77 由表5可知,熔宽主要受激光功率的影响,其次为扫描速率,而送粉速率对熔宽的影响较小.熔深主要由扫描速率决定,而激光功率对熔深也有一定影响,送粉速率对熔深的影响较小.熔高主要由激光功率与扫描速率所决定,而送粉速率对熔高影响较小.由正交实验可知,熔覆层形貌由不同的工艺参数共同决定,因此,在选取工艺参数时应综合考虑不同的工艺参数对熔覆层形貌所造成的不同影响.基于此,通过对影响熔覆层形貌较大的前两个工艺参数进行交互作用分析,以确定单一的工艺参数对熔覆层的影响.3.2 单因素分析1) 熔宽:对于熔宽,由表5可知其主要由激光功率与扫描速率所决定.由于激光功率是影响熔宽的主要因素,因此绘制在不同扫描速率下的激光功率趋势曲线,如图3所示.表5 极差分析Table 5 Range analysis水平熔宽/μm熔深/μm熔高/μm激光功率扫描速率送粉速率激光功率扫描速率送粉速率激光功率扫描速率送粉速率1951.91120.951065.79123.57146.75129.06294.81372.70333.4521018.01106 4.401080.02131.31137.26130.08313.73351.25334.4331119.161033.281046. 43132.77125.21134.57337.62306.81332.1141143.841014.271040.68141.261 19.71135.20379.71295.11325.88极差191.94106.6839.3417.6927.046.1484.9177.588.56由图3可知,在扫描速率一定的前提下,随着激光功率的增加,熔宽呈现增加的趋势.这是由于,随着激光功率的增加,主要影响两个方面:一是输入到基板的能量增加,导致熔池的面积增大,熔宽随着熔池面积的增加而增加;二是激光熔化的金属粉材的数量增加,导致参与形成熔覆层的材料增加,这同样会增加熔宽.2) 熔深:对于熔深而言,由表5可知其主要取决于激光功率与扫描速率.由于扫描速率是影响熔深的主要因素,因此,绘制在不同激光功率下的扫描速率趋势曲线,如图4所示.图4 扫描速率对熔深的影响Fig.4 Effect of scanning speed on cladding depth 由图4可知,在激光功率一定的前提下,随着扫描速率的提高,熔深逐渐减小.随着扫描速率的提高,激光能量在单位时间内在某一区域的停留时间逐渐降低,因此该区域吸收的激光能量同样随之降低,因此激光能量所能熔化的基板材料随之降低,造成熔深随之降低.较低的熔深有助于降低稀释率,从而提高熔覆层质量.3) 熔高:对于熔高,由表5可知激光功率与扫描速率对熔高均有较大影响.由于激光功率与扫描速率的影响相当,因此分别绘制二者的影响趋势曲线,如图5与图6所示. 图5 扫描速度对熔高的影响Fig.5 Effect of scanning speed on cladding height 由图5可知,在激光功率一定的前提下,熔高随着扫描速率的增加而减小.通过分析可知,由于提高了扫描速率,激光在基板熔道的某一位置的停留时间缩短,造成激光能够熔化的金属粉末数量降低,即参与形成熔覆层的粉末数量降低,造成熔高的下降.同理,如图6所示,在扫描速率一定的前提下,随着激光功率的提高,熔高随之增加.在激光光斑直径一定的条件下,增加激光功率即增加了单位能量密度,使激光能够熔化的金属粉末的数量增加,进而使参与形成熔覆层的粉末数量增加,最终提高了熔高.然而,过高的熔高不利于零件的成型.因此,结合激光功率对熔宽的影响,在保证一定大小的熔宽前提下,应找出适当的激光功率使熔覆层不至于过高.3.3 实验结果优化根据单因素分析结果,理想的熔覆层应在具有较大熔宽的同时,适当降低熔高与熔深,结合实际需求与先前对齿轮导轨等零部件的修复经验,确定所需熔覆层的宽度为1 120 μm,高度为300 μm,深度为120 μm.对表4中的实验数据所组成的决策矩阵按照式(3)与式(4)进行标准化处理,并由式(5)计算差值.由式(6)与式(7)可得两级最大差与两级最小差:Δmax=0.888 3 ,Δmin=0 .由式(8)计算出第i个实验组各个指标的关联系数,从而由式(9)得各个实验组的灰色关联度,如图7所示(ρ=0.5).图7 灰色关联度Fig.7 Grey relational degree由图7可知,第12实验组对应的激光熔覆工艺参数为最佳工艺参数组合,与理想工艺指标最为接近.第12组实验对应的熔道横截面如图8所示.图8 熔覆层形貌Fig.8 Morphology of cladding layer通过观察其熔覆层形貌可知,其熔宽达到了1 000 μm以上,有利于搭接以形成大面积的熔覆层,并且其熔高小于350 μm,有利于零件的成型工艺.因此,无论从实验的角度分析,还是理论计算,该工艺参数组合具备较高的实践性.4 结论1) 通过极差分析可知熔宽主要取决于激光功率,熔深主要取决于扫描速度,而熔高主要取决于激光功率与扫描速度的共同作用.通过单因素分析可知,熔宽随着激光功率的增加而增加,熔深随着扫描速度的增加而减小,而熔高随着激光功率的增加而增加,随着扫描速度的增加而降低.2) 通过对各个实验组进行灰色关联度分析,可知激光功率400 W,扫描速度7 mm/s,送粉速率0.7 r/min为最佳激光熔覆工艺参数组合.参考文献:【相关文献】[1] McMath I.Remanufacturing:sustaining industry in the 21st century[J].Engineering Technology,2005,8(2):18-20.[2] 徐滨士,李恩重,郑汉东,等.我国再制造产业及其发展战略[J].中国工程科学,2017,19(3):61-65. (Xu Bin-shi,Li En-chong,Zheng Han-dong,et al.The remanufacturing industry and its development strategy in China [J].Engineering Sciences,2017,19(3):61-65.)[3] Yao J K,Zhu S,Cui P Z.Study on flexible remanufacturing system andframework[C]//Intelligent Computation Technology andAutomation(ICICTA).Changsha:IEEE Computer Society,2010:516-519.[4] 朱胜,周超极.面向“中国制造2025” 的增材再制造技术[J].热喷涂技术,2016(3):1-4.(Zhu Sheng,Zhou Chao-ji.Additive remanufacturing for “made in China 2025”[J].Thermal Spray Technology,2016(3):1-4.)[5] Wu G P,Hu Y Z,Zhu W N,et al.Research status and development trend of laser additive manufacturing technology[C]//4th International Conference on Information Science and Control Engineering(ICISCE).Changsha:Institute of Electrical and Electronics Engineers Inc.,2017:1210-1213.[6] Qin H,Cai Z H,Zhang P,et al.Development status of laser cladding technologies[C]// 4th International Conference on Civil Engineering,Architecture and BuildingMaterials.Haikou,2014:1500-1503.[7] 朱刚贤,张安峰,李涤尘.激光熔覆工艺参数对熔覆层表面平整度的影响[J].中国激光,2010(1):296-301.(Zhu Gang-xian,Zhang An-feng,Li Di-chen.Effect of process parameters on surface smoothness in laser cladding[J].Chinese Journal of Lasers,2010(1):296-301.)[8] 张庆茂,刘文今,钟敏霖,等.送粉式激光熔覆层质量与工艺参数之间的关系[J].焊接学报,2001,22(4):51-54.(Zhang Qing-mao,Liu Wen-jin,Zhong Min-sen,et al.The relationship between the processing parameters and the qualities of the coatings formed by powder feeding laser cladding [J].Transactions of the China Welding Institution,2001,22(4):51-54.)[9] Wang X J,Su S C.Modeling and parameter calculation for laser cladding silicon films [J].Optics and Precision Engineering,2011,19(2):60-63.[10] Fan D,Li X,Zhang J.Influence of processing parameters of laser clad Mo2C-Co-basedalloy on its microstructure[J].Journal of Lanzhou University of Technology,2012,38(2):1-5.[11] Ansari M,Shoja R R,Barekat M.An empirical-statistical model for coaxial laser cladding of NiCrAlY powder on Inconel 738 superalloy [J].Optics and LaserTechnology,2016(86):136-144.[12] Shi Y,Li Y F,Liu J,et al.Investigation on the parameter optimization and performance of laser cladding a gradient composite coating by a mixed powder of Co50 and Ni/WC on 20CrMnTi low carbon alloy steel [J].Optics and Laser Technology,2018(99):256-270. [13] Goodarzi D M,Pekkarinen J,Salminen A.Analysis of laser cladding process parameter influence on the clad bead geometry[J].Welding in the World,2017,61(5):883-891.。
激光修复模具工艺
激光修复模具工艺研究摘要:本文采用yag固体激光器对模具钢2738进行熔覆修复试验工艺参数研究。
得出最优修复工艺,并在此基础上改变工艺参数,进而得出宏、微观形貌组织变化及硬度值变化规律。
关键词:注塑模具;激光熔覆;修复abstract:in this paper, yag solid-state lasers for cladding of 2738 steel mold repair test process parameters studied. for optimal repair process, and on this basis, changes in process parameters, and then come to the macro and micro organizational changes in morphology and hardness variation.keywords: injection mold; laser cladding; repair前言:随着数控加工装备水平的提高,我国注塑模具的发展速度越来越快,它已渐渐成为模具品种的“新星”。
注塑模具在整个模具行业中所占的比重也伴随着中国汽车、电子通信、建筑材料业的快速发展而逐年提高,而且发展速度是其他模具难以企及的。
例如:注塑模具在汽车行业的广泛应用,汽车作为现在交通的重要工具,其市场自然是巨大的,十分有潜力的[1]。
近年来,随着塑料产品的需求越来越多,对注塑模具的要求也就越来越高。
因此,精密、大型、复杂、长寿命注塑模具的发展将会高于总量发展速度 [2] 。
注塑模具作为一种长期性工作的工具,必然也会产生模具本身的失效,由于一些较为精密、复杂的注塑模具生产周期较长、制造费用较高,所以失效后对其进行修复就成了重中之重的问题。
而且文献[3]中已明确表明传统的修复模具手段,如:热喷涂、电刷镀、微脉冲mig焊等已经不能满足那些精密程度高、复杂程度深的模具修复要求了,为此激光熔覆修复技术受到了人们的广泛关注。
