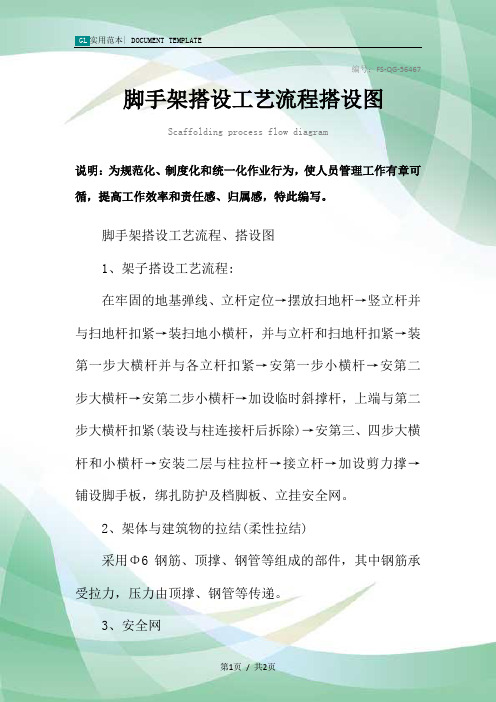

脚手架搭设工艺流程、搭设图
1、架子搭设工艺流程:
在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设脚手板，绑扎防护及档脚板、立挂安全网。
2、架体与建筑物的拉结(柔性拉结)
采用Φ6钢筋、顶撑、钢管等组成的部件，其中钢筋承受拉力，压力由顶撑、钢管等传递。
3、安全网
(1)挂设要求:安全网应挂设严密，用塑料蔑绑扎牢固，不得漏眼绑扎，两网连接处应绑在同一杆件上。
安全网要挂设在棚架内侧。
(2)脚手架与施工层之间要按验收标准设置封闭平网，防止杂物下跌。
4、安全挡板:
通道口及靠近建筑物的露天作业场地要搭设文全挡板，通道口挡板需向两侧各伸出1M，向外伸出3M。
5、搭设图(见附图)
请输入您公司的名字
Foonshion Design Co., Ltd。
最详细的图解建筑脚手架工程
最详细的图解建筑脚手架工程2013-1-22 14:06阅读(11)转载自多多脚手架：是指搭设在建筑物及设备四周墙外边的脚手架。
里脚手架：是指搭设在建筑物内部供各楼层砌筑和清面装饰用的及设备（容器）内部的脚手架。
脚手架分类：外脚手架、里脚手架、满堂脚手架、挑脚手架等。
脚手架划分方法很多的：单排、双排、多排、满堂、满高、交圈（周边）、特型，这是按设置形式划分的。
--满堂脚手架：指室内天棚的安装和装饰及安装工作面等而搭设的一种棋盘井格式脚手架。
-主要用于单层厂房、展览大厅、体育馆等层高、开间较大的建筑顶部的装饰施工。
由立杆、横杆、斜撑、剪刀撑等组成. 。
满堂脚手架种类：有两种，一种主要用于人员操作用的平台。
一种主要用于承受荷载支撑架。
承受荷载支撑架必须进行验算。
-满堂红基础：又叫满堂独立基础是指在独立基础的下面是个”整浇层”不同与以往的单个基础开挖．多用于地质情况较差，建筑占地面积较小的工程-图解脚手架满堂脚手架适用范围：满堂脚手架多用于超过3.6米层高的天棚粉刷和吊顶。
- 满膛脚手架一般是在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，到喷燃器切圆找正时，只要保留火焰中心以下部分就可以了。
- 满膛脚手架并不局限于在锅炉水冷壁向火面拚缝焊接和水压试验检查时采用，桥梁现浇等用得较多。
-满堂脚手架作用：满堂脚手架主要还是起承重、加固作用的,比如支撑大的梁板、钢结构，支撑加固大的板墙结构，吊装中用来承重等。
它不同于一般脚手架，比如砌筑、装修用脚手架，又叫“满堂红脚手架”。
-满堂脚手架，顾名思义，就是满房间搭设脚手架。
一般用承重用脚手架。
根据荷载、高度的不同，脚手架立杆的间距也不同，一般600~1200之间。
满堂脚手架所使用材料和搭设方法同一般脚手架。
-⒈立杆：纵横向立杆间距≯2m，步距≯1.8m地面应整平夯实，立杆埋入地上30～50cm，不能埋地时，立杆下应垫枕木并加设扫地杆。
-⒉横杆：纵横向水平拉杆步距≯1.8m，操作层大横杆间距≯40cm。
图解脚手架分类及施工 高清

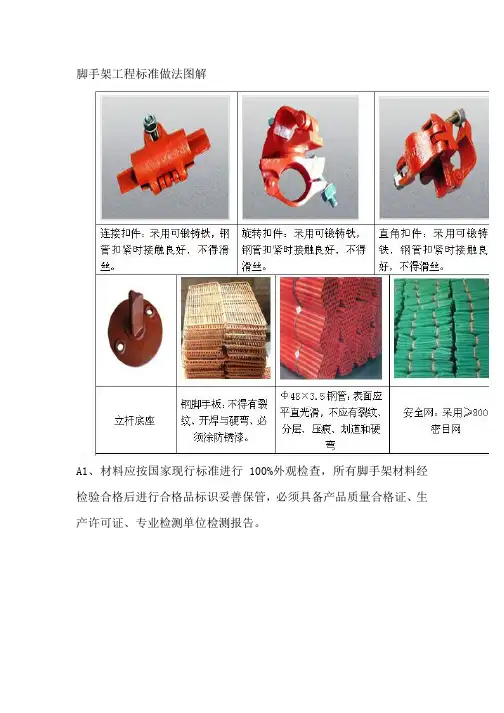

脚手架工程标准做法图解A1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
A2、安全防护设备及测量作业设备齐全A3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
A4、所以脚手架作业人员必须持证上岗。
A5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
A6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
A7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
A8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm 处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
A9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
A10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
A11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件A12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
A13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。
拐弯处的脚手板必须交叉搭铺，，接缝的搭接长度a≥100mm,L≥200mm，每张脚手板必须四点绑扎。
A14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
A15、主节点处各扣件中心点距离要求：a≤150mm。
落地式、悬挑脚手架搭设做法详解，及三维示意图
落地式、悬挑脚手架搭设做法详解，及三维示意图
温馨提示
落地式脚手架
基本要求
（1）脚手架搭设应符合标准规范要求，每隔3层或10m设置一道200mm宽警示带，固定于立杆外侧，剪刀撑应连续设置，横杆露出架体外立面长度为100-500mm；
（2）颜色：脚手架钢管表面涂刷黄色油漆，剪刀撑和警示带表面涂刷红白警示漆，脚手架内侧满挂绿色密目安全网，安全网封闭严密，张紧、无破损，颜色新亮。
24m以上落地式脚手架设置
A、B类项目附加要求
（1）横杆露出架体外立面长度为100-150mm，每隔3层或10m 设置一道200mm高警示带，固定于立杆外侧,警示带尺寸如下；
（2）脚手架外侧悬挂楼层提示牌。
脚手架基础
脚手架拉结
脚手架搭设效果图
警示带制作示意图
悬挑式脚手架
基本要求
（1）钢梁截面尺寸应经设计计算确定，不小于16号工字钢；
（2）脚手架钢管表面涂刷黄色油漆，剪刀撑和警示带表面涂刷红白警示漆，脚手架内侧满挂绿色密目安全网，安全网封闭严密，张紧、无破损，颜色新亮；
（3）脚手架架体及悬挑梁固定符合规范要求，架体底层应采用硬质防护封闭，每隔3层或10m设置一道200mm高警示带，固定于立杆外侧，横杆露出架体外立面长度为100-500mm。
悬挑脚手架实景图
悬挑梁U型螺栓固定示意图（1.木楔子、2.预埋螺栓）
侧立面图
悬挑工字钢
A、B类项目附加要求
（1）工字钢涂刷红白警示漆；
（2）当防护高度超过100m时，宜每隔10m设置黄色密目安全网警示带，横杆露出架体外立面长度为100-150mm。
悬挑脚手架剖面示意图
悬挑脚手架效果图
悬挑梁固定及防护示意图
猜您喜欢。
高手绘制的脚手架三维构造图(经典详实)
高手绘制的脚手架三维构造图（经典详实）1管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。
脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。
2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。
高度50 m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。
3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。
4、基础是脚手架稳定性的重要组成部分。
在基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。
5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。
6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。
7、扣件螺栓拧紧扭力矩不应小于40 N·m，且不应大于65 N·m。
8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。
9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架搭设、拆除作业。
2脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结剖面图洞口拉结三维模型图洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。
脚手架三维构造图，内附做法及说明，小白也秒懂！
脚手架三维构造图，内附做法及说明，小白也秒懂！来源：网络如有侵权，请联系删除正文如下：01管理要求1、本图集脚手架工程指落地式钢管脚手架和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。
脚手架工程搭拆应执行现行《危险性较大的分部分项工程安全管理规定》住房和建设部第37号令、《建筑施工脚手架安全技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。
2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。
高度50m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。
3、脚手架搭设人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。
4、基础是脚手架稳定性的重要组成部分。
在基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。
5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。
6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。
7、扣件螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m。
8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。
9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架搭设、拆除作业。
02脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800mm或1050mm（悬挑式脚手架为800mm，落地式脚手架为1050mm），连墙杆外露洞口≥100mm。
脚手架搭设图文讲解
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。
砌筑需要承重：丢放水泥、砖等。
单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上两步。
上无连墙件搭设最多2步高的架体。
步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于3 跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。
超棒图解！落地式钢管脚手架架体构造及要求！
超棒图解！落地式钢管脚手架架体构造及要求！术语解释步距：上下水平杆轴线间的距离。
立杆纵（跨）距：脚手架纵向相邻立杆之间的距离。
立杆横距：脚手架横向相邻立杆之间的距离。
架体构造-立杆立杆对接接长时：1、应交错布置；2、两根相邻立杆的接头不应设置在同步内；3、同步内隔一根立杆的两个相隔接头在高度方向错开的距离不易小于500mm。
4、各接头中心至主节点的距离不宜大于步距1/3。
架体构造-纵向水平杆1、纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；2、应用对接扣件连接或搭接。
不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3；3、纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；4、栏杆应搭设在外立杆的内侧，护身栏杆应居中设置。
5、应四周交圈设置，并用直角扣件与内外角部立杆固定。
纵向水平杆搭接方式：1、纵向水平杆采用对接扣件进行对接的方式；2、纵向水平杆搭接方式；应等间距设置3个旋转扣件，同时端部扣件改变的边缘至杆端距离不应小于100mm。
架体构造-横向水平杆1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；2、纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当时用冲压钢脚手板、木脚手板、双排脚手架的横向水平杆的一端应用直接扣件固定在纵向水平杆上。
作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
架体构造-主节点脚手架立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。
架体构造-剪刀撑1、每道剪刀撑宽度不应小于4跨，且不应小于6米。
强制性条文：高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24米以下的单、双排脚手架，均应必须在外侧两端、转角及中间间隔不超过15m的立面上，个设置一道剪刀撑，并应由底至顶连续设置。
但是：DB11/945-2012中第2.4.15条规定：脚手架应在外侧全立面连续设置剪刀撑。
(完整版)脚手架搭设图文讲解
脚手架1、脚手架底面底座标高宜高于自然地坪50-100mm2、单排脚手架——只有一排立杆，短横杆的一端搁置在墙体上的脚手架。
双排脚手架——由内外两排立杆和纵、横水平杆构成的脚手架（。
双排脚手架一般用于砌筑工程。
砌筑需要承重：丢放水泥、砖等。
单排脚手架一般用于内墙抹灰，刷涂料等不需要承重的工程。
单排脚手架需要把抱杆支靠在墙上。
单排脚手架的横向水平杆不应设置在下列部位：①设计上不许留脚手眼的地方；②过梁上与过梁两端成60°的三角形范围内及过梁净跨度1/2 的高度范围内；③宽度小于1m 的窗间墙；120mm 厚墙、料石清水墙和独立柱；④梁或梁垫下及其左右500mm 范围内；⑤砖砌体门窗洞口两侧200mm（石砌体为300mm）和转角处450mm（石砌体为600mm）范围内；⑥.独立或附墙砖柱，空斗砖墙、加气块墙等轻质墙体；⑦砌筑砂浆强度等级小于或等于M2.5 的砖墙。
3、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
（分析：脚手架在无连墙件的情况下最高2 步，或者说允许在连墙件之上无连墙件搭设最多2 步高的架体。
步数即是水平大横杆间距）4、纵向水平杆（可理解为大横杆）应设置在立杆内侧，其长度不应小于 3跨。
5、两根相邻纵向水平杆的接头不应设置在同步内，不同步两个相邻接头在水平方向错开的距离不应小于 500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
6、两根相邻纵向水平杆的接头不应设置在同跨内,不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不应大于纵距的1/3。
7、纵向水平杆搭接长度不应小于1m，应等间距设置3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
8、主节点处必须设置一根横向水平杆(小横杆)，用直角扣件扣接且严禁拆除。
9、主节点处的两个直角扣件的中心距不应大于150mm。
10、在双排脚手架中，离墙一端的外伸长度不应大于0.4 倍的两节点的中心长度，且不应大于500mm。
脚手架示意图
脚手架示意图在建筑施工领域，脚手架是一种至关重要的临时性结构，为施工人员提供了安全的工作平台和通道，确保施工能够高效、有序地进行。
而理解脚手架的结构和组成，一张清晰准确的脚手架示意图是必不可少的。
脚手架通常由多个主要部分构成。
首先是立杆，它是垂直竖立的支柱，承担着整个脚手架的主要重量。
立杆的间距和布置方式会根据建筑物的高度、形状以及施工的要求而有所不同。
横杆则是水平连接立杆的构件，增强了脚手架的稳定性和整体性。
横杆与立杆通过扣件等连接件紧密相连，形成一个坚固的框架结构。
接下来是剪刀撑，它呈交叉状布置，就像给脚手架安装了“加固骨骼”。
剪刀撑能够有效地提高脚手架在纵向和横向的稳定性，防止其在受力时发生变形或倒塌。
脚手板是施工人员站立和工作的平台，通常铺设在横杆上。
脚手板的材质多样，有木质、钢质等，需要具备足够的强度和防滑性能，以保障施工人员的安全。
在脚手架的搭建过程中，连接件的作用不可小觑。
扣件是最常见的连接件之一，它能够将立杆、横杆等构件牢固地连接在一起。
此外，还有一些特殊的连接件，用于连接不同类型的脚手架部件。
为了让大家更直观地理解脚手架的结构，下面我们通过一张简单的脚手架示意图来进行展示。
（此处可以插入一张简单绘制的脚手架示意图）从示意图中可以看到，立杆垂直而立，间距均匀，横杆水平交错，与立杆紧密连接。
剪刀撑交叉分布，增强了整个结构的稳固性。
脚手板平整地铺设在横杆上，为施工人员提供了安全的工作平面。
需要注意的是，脚手架的搭建必须严格遵循相关的安全规范和标准。
在搭建前，需要对地基进行处理，确保其能够承受脚手架的重量。
搭建过程中，要保证每个连接件都安装牢固，不得有松动现象。
同时，还要设置防护栏杆和安全网，防止施工人员从高处坠落。
在使用脚手架的过程中，也要定期进行检查和维护。
检查立杆是否垂直、横杆是否水平、连接件是否松动等。
如果发现问题，必须及时进行修复或更换，以确保脚手架的安全性。
此外，脚手架的拆除也需要按照规定的程序进行。
