扬力冲床数控冲床操作说明
数控冲床的操作方法
数控冲床的操作方法数控冲床是一种能够自动完成金属板材冲裁、冲孔等工作的机床。
它具有高精度、高效率、高灵活性等特点，广泛应用于汽车、航空航天、电子、军工等领域。
下面将详细介绍数控冲床的操作方法。
数控冲床的操作方法分为以下几个步骤：1. 设定工艺参数：首先，根据工件的要求，将冲裁工艺参数设定好。
这些参数包括冲头的形状、冲孔尺寸、冲床的行程、冲程次数等。
在设定工艺参数时，要根据实际需要进行合理调整，以确保冲裁质量和效率。
2. 绘制零件图纸：在操作数控冲床之前，需要使用CAD软件绘制零件图纸，并按照要求进行编程。
编程主要包括确定冲裁的位置、冲孔的尺寸、冲床的行程等。
编程完成后，将程序加载到数控冲床的控制系统中。
3. 确定工件位置：将待冲庁的金属板材放置在数控冲床工作台上，并通过调整工作台和夹具，使得工件位于设定好的冲庁位置。
要保证工件与冲头的间隙符合要求，以免发生冲裁失误。
4. 启动冲床：在确定好工件位置后，需要启动数控冲床。
首先检查冲床的供电情况、润滑系统是否正常运行，然后按下启动按钮。
数控冲床会按照预定的工艺参数进行冲裁和冲孔操作。
5. 监测冲裁过程：在冲裁过程中，需要时刻监测冲头与工件的冲击情况。
通过数控冲床的显示屏可以实时查看冲庁过程，并根据需要进行调整。
如果发现冲裁不良或冲庁过程异常，需要及时暂停冲庁，并进行排除故障。
6. 检验冲裁结果：冲裁完成后，需要对冲庁结果进行检验。
可以使用量具或其他检测工具，检查冲裁的尺寸、位置、质量等，并与设计要求进行对比。
如果发现不符合要求的地方，需要进行修正或重新冲裁。
7. 关闭冲床：在整个冲裁工作完成后，需要按照操作规程关闭数控冲床。
首先关闭冲庁按钮，然后关闭冲庁电源。
最后进行冲庁设备的清洁和保养工作，保持设备的良好状态。
总结起来，数控冲庁的操作方法包括设定工艺参数、绘制零件图纸、确定工件位置、启动冲庁、监测冲裁过程、检验冲裁结果和关闭冲庁等步骤。
不同的冲座设备可能会略有差异，但操作原理大致相同。
扬力冲床高速精密冲床操作指南

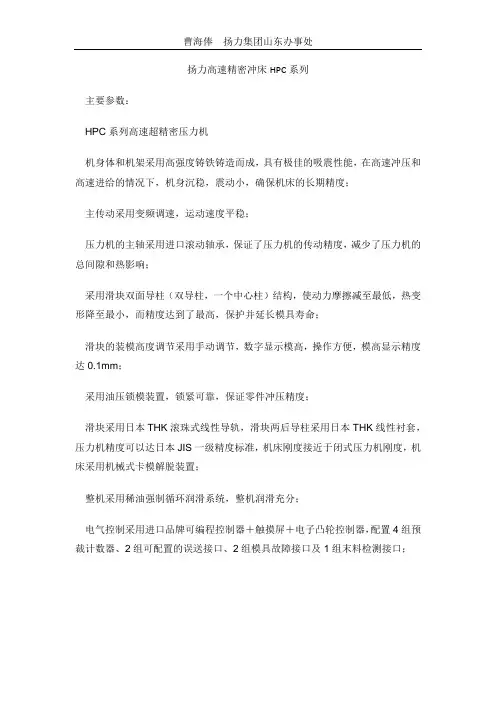

扬力高速精密冲床HPC系列主要参数：HPC系列高速超精密压力机机身体和机架采用高强度铸铁铸造而成，具有极佳的吸震性能，在高速冲压和高速进给的情况下，机身沉稳，震动小，确保机床的长期精度；主传动采用变频调速，运动速度平稳；压力机的主轴采用进口滚动轴承，保证了压力机的传动精度，减少了压力机的总间隙和热影响；采用滑块双面导柱（双导柱，一个中心柱）结构，使动力摩擦减至最低，热变形降至最小，而精度达到了最高，保护并延长模具寿命；滑块的装模高度调节采用手动调节，数字显示模高，操作方便，模高显示精度达0.1mm；采用油压锁模装置，锁紧可靠，保证零件冲压精度；滑块采用日本THK滚珠式线性导轨，滑块两后导柱采用日本THK线性衬套，压力机精度可以达日本JIS一级精度标准，机床刚度接近于闭式压力机刚度，机床采用机械式卡模解脱装置；整机采用稀油强制循环润滑系统，整机润滑充分；电气控制采用进口品牌可编程控制器＋触摸屏＋电子凸轮控制器，配置4组预裁计数器、2组可配置的误送接口、2组模具故障接口及1组末料检测接口；采用美国MAC单联阀，反应速度迅速、准确，保证离合器的可靠控制。
曹海俸目前主要有：扬力冲床，扬力深喉冲床，扬力气动冲床，扬力冲床双点大台面气动冲床，扬力冲床闭式单点冲床，扬力冲床闭式双点大台面冲床，扬力冲床高速精密冲床，扬力高速冲床闭式双点高速精密冲床，扬力剪板机，扬力数控剪板机，扬力折弯机，扬力数控折弯机，扬力液压机，扬力数控冲床，扬力激光切割机等。
精密冲床广泛应用于多种批量生产之金属钣金加工冲剪、成形、引伸。
如交通车辆、钟表、家电、文具、手工具、五金、电脑等产品加工。
同时，可加装自动送料机，从事自动移送整条生产线加工。
精密冲床的特点1、高刚性高刚性、高精密的构架，采用钢板焊接，并经热处理、消除床身内应力。
2、重心平衡1．传动中心与机器整体的中心趋于一致，确保冲压的精确、稳定。
3、操作稳定、安全离合器/刹车器装置高度灵敏，再加国际顶尖的双联电磁阀和过负荷保护装置，确保冲床滑块运转及停止的精确性与安全性。
数控冲床操作说明书
数控冲床操作说明书一、简介数控冲床是一种高精度的金属加工设备，通过数控系统控制冲床模具的动作，实现对工件的冲孔、剪切、下料等工艺操作。
本操作说明书旨在提供详细的使用指导，帮助操作人员正确使用数控冲床，确保操作的安全性和效率。
二、安全注意事项1. 在操作数控冲床之前，请确保已经熟悉并理解冲床的安全操作规程，遵循相关的安全操作流程。
2. 操作前应检查数控冲床的电源线是否正常连接，并确保周围环境干燥通风，避免发生意外事故。
3. 操作人员必须配备个人防护装备，包括耐切割手套、护目镜、防护面具等，以降低操作过程中的伤害风险。
4. 确保工件和冲床模具的质量符合要求，避免因为工件不良而导致的操作故障。
三、操作步骤1. 启动冲床：按下冲床上的启动按钮，冲床模具将开始动作。
确保操作过程中不要将手或其他物品伸进冲床的工作区域。
2. 加载工件：将待加工的工件放置在冲床上，并确保固定牢固。
根据实际需要，使用合适的夹具固定工件，确保加工的准确性和稳定性。
3. 设置工艺参数：根据工件的要求，设置数控冲床的工艺参数，包括行程、速度、冲头压力等，以确保加工质量和效率。
4. 调试冲床程序：通过数控系统，输入冲床的加工程序，并进行调试，确保程序的正确性。
调试时应注意冲床机械部件的运动轨迹，避免碰撞或其他意外情况的发生。
5. 开始加工：确认操作无误后，按下开始按钮，数控冲床将自动执行加工程序，完成对工件的冲孔、剪切等操作。
6. 监控加工过程：在加工过程中，及时观察冲床的工作状态，确保加工稳定进行。
如有异常情况，应立即停止冲床，并检查故障原因。
7. 完成加工：加工完成后，停止冲床的运行，并待冲床完全停止后，取出已加工好的工件。
注意在取出工件时，避免触碰冲床模具的尖锐部位，以免造成伤害。
四、设备维护1. 定期保养：根据数控冲床的使用频率和规定要求，定期进行设备的保养和维护工作。
清洁设备的外部和内部部件，检查设备各部分的磨损程度，及时更换易损件。
金方圆 扬力 数控冲床 操作教程
如果在AUTO执行过程中暂停或中止机床动作,按以下步骤 进行: a)暂停AUTO动作 按下机床操作面板上的[进给保持]键,则进给保持指示灯亮 而循环启动指示灯灭,机床反应如下: i)当机床正在运行中则进给轴立即减速停止; ii)当执行到含有暂停指令的语句时,机床进入保持状态; iii)当M,S或T代码正在执行时,要待相应动作完成后机床减 速停止. 当按下操作面板上的[循环启动]键,则机床动作从中断处继 续进行. b)中止AUTO操作 按下MDI操作面板上的[RESET]键,将中止自动循环且系统 进入复位状态,机床立即减速停止,AUTO循环至此结束.
合上总电源,使机床母 线有电.
按操作面板上的 POWER ON(电源 开)
等待数秒显示器显示,出现以下报 警:1000 参考点未回
按油泵电机启动按钮,启动电 机,且指示灯亮.
选择JOG(手动)方式.
用脚踩下脚踏开关,合 上夹钳
按下手动轴运动按钮 –X , 开原点200MM以上
–Y ,使X,Y轴均离
MDI模式创建简单程序段按如下步骤: (例如执行程序语句G90 X1000 Y500 T05;M00;) 按下[MDI]键选择MDI 工作模式.
按下NC面板上的PROG键以显示程序页面. 按照手工编辑程序的格式输入G90 X1000 Y500 T05;M00; 按[循环起动]键执行.
执行后板材移动到X1000Y500的位置,模具转塔将5号模具置于冲头之 下. 如果在MDI执行过程中暂停或中止机床动作,按以下步骤进行: a).暂停MDI动作 按下机床操作面板上的进给保持键,则进给保持指示灯亮而循环启动指 示灯灭,机床反应如下: i)当机床正在运动中则进给轴立即减速停止. ii)当执行到含有暂停指令的语句,机床进入保持状态. iii)当M,S或T代码正在执行时,要待相应动作完成后机床才减速停止. 当按下操作面板上的循环起动键,则机床动作从中断处继续进行. b)中止MDI操作 按下MDI操作面板上的RESET键,将中止MDI循环且系统进入复位状态, 机床立即减速停止,MDI循环至此结束. 备注:在MDI模式下创建简单程序,要求程序存储器必须剩余足够的空 间进行存储.如果程序存储器已满.则在MDI模式也不能编辑任何程序, 所以要删除一些旧程序以释放空间.
金方圆扬力数控冲床操作教程
金方圆扬力数控冲床操作教程第一节：数控冲床的基本介绍1.数控冲床的定义及作用2.数控冲床的主要部件及其功能3.数控冲床的常见故障及解决方法第二节：数控系统的基本操作1.数控系统的开机与关机2.数控系统的菜单及选项介绍3.参数设置与调整方法4.程序运行与停止第三节：数控冲床的加工准备工作1.工件和刀具的装夹2.工件坐标系的设定3.加工工序的选择与设置4.加工参数的调整与优化第四节：数控冲床的手动操作方法1.进给轴的手动操作2.快速定位的实施3.手动零位的确定4.手动操作时的注意事项第五节：数控冲床的自动操作方法1.程序的输入与修改2.进给方式的选择与调整3.自动加工的启动与停止4.加工过程的监控与调整第六节：数控冲床的维护与保养1.机床清洁与润滑2.电气元件的检查与更换3.液压元件的检修与维护4.常见故障的处理与维修第七节：数控冲床的安全操作规范1.机床的安全防护装置2.操作人员的安全防护3.紧急停机与故障处理4.操作规范与常见安全事故的预防以上是金方圆扬力数控冲床操作教程的基本内容大纲，下面将对每个节目进行详细介绍和说明。
第一节：数控冲床的基本介绍1.数控冲床的定义及作用：对数控冲床的基本定义和作用进行介绍和说明。
2.数控冲床的主要部件及其功能：详细介绍数控冲床的主要部件及其功能，包括床身、工作台、剪头、进给机构等。
3.数控冲床的常见故障及解决方法：介绍数控冲床常见的故障原因及解决方法，如电路故障、机械故障等。
第二节：数控系统的基本操作1.数控系统的开机与关机:介绍数控系统的开机与关机的操作步骤和注意事项。
3.参数设置与调整方法：介绍数控系统中参数设置与调整的方法，如加工深度、进给速度等。
4.程序运行与停止：说明数控系统中程序的运行与停止的操作方法。
第三节：数控冲床的加工准备工作1.工件和刀具的装夹：介绍数控冲床中工件和刀具的装夹方法，包括夹具的选择和调整。
2.工件坐标系的设定：介绍工件坐标系的设定方法，包括原点的确定和坐标轴的设定。

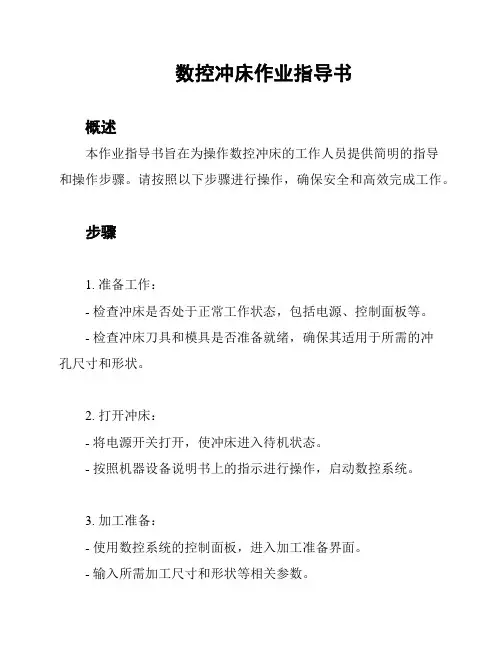

数控冲床作业指导书
数控冲床作业指导书概述本作业指导书旨在为操作数控冲床的工作人员提供简明的指导和操作步骤。
请按照以下步骤进行操作，确保安全和高效完成工作。
步骤1. 准备工作：- 检查冲床是否处于正常工作状态，包括电源、控制面板等。
- 检查冲床刀具和模具是否准备就绪，确保其适用于所需的冲孔尺寸和形状。
2. 打开冲床：- 将电源开关打开，使冲床进入待机状态。
- 按照机器设备说明书上的指示进行操作，启动数控系统。
3. 加工准备：- 使用数控系统的控制面板，进入加工准备界面。
- 输入所需加工尺寸和形状等相关参数。
4. 加工操作：- 将待加工的工件放置在冲床工作台上，确保固定牢固。
- 根据加工工艺要求，选择适当的刀具和模具。
- 使用数控系统的控制面板，选择相应的加工程序。
- 根据加工程序的要求，调整切割速度和进给速度等参数。
- 启动加工程序，开始自动加工。
5. 监控加工过程：- 在加工过程中，及时观察加工状态，检查加工质量。
- 注意观察机器运行状态，确保无异常情况出现。
- 如有异常情况或加工质量不合格，立即停止加工并进行必要的调整。
6. 完成加工：- 加工完成后，停止数控系统并关闭电源开关。
- 将加工好的工件从冲床工作台上取下，并进行必要的后续处理。
7. 清洁和维护：- 清理冲床工作台和刀具，确保无残留物。
- 对冲床进行常规的维护和保养，保证设备的正常运行。
注意事项- 在操作冲床时，务必佩戴好个人防护装备，如护目镜、手套等。
- 严禁将手或其他物体靠近冲床刀具和工作台，以免发生意外伤害。
- 在操作数控系统时，要仔细阅读相关的操作手册和安全须知。
- 如遇到无法解决的故障或异常情况，应及时向维修人员报告。
请按照以上指导完成数控冲床的操作，确保安全、高效地完成工作任务。
如有任何疑问或需要进一步的帮助，请及时寻求相关人员的指导和支持。
冲床数控系统操作规程(3篇)
第1篇一、适用范围本规程适用于使用数控系统的冲床操作人员，旨在确保操作人员正确、安全地使用数控系统，提高生产效率和产品质量。
二、操作前的准备1. 操作人员必须经过专业培训，熟悉数控系统的结构、性能及操作方法。
2. 操作前，仔细阅读操作手册，了解设备的基本功能和注意事项。
3. 确保数控系统电源稳定，避免因电压波动导致设备故障。
4. 检查设备各部位是否正常，包括冲床本体、液压系统、电气系统等。
5. 根据加工需求，选择合适的模具和材料。
三、操作步骤1. 启动数控系统（1）打开数控系统电源，等待系统自检完成。
（2）进入系统主界面，选择合适的工作模式，如手动、自动等。
2. 输入加工参数（1）根据加工需求，设置加工参数，如冲压次数、速度、压力等。
（2）调整加工路径，确保加工精度。
3. 加工准备（1）将模具安装在冲床本体上，确保模具安装牢固。
（2）将材料放置在工作台上，确保材料平整、无异物。
4. 开始加工（1）确认所有参数设置无误后，启动数控系统进行加工。
（2）监控加工过程，确保加工质量。
5. 加工完成后（1）关闭数控系统，切断电源。
（2）检查加工产品，确保产品质量符合要求。
（3）清理工作台面和设备，保持设备清洁。
四、注意事项1. 操作过程中，严禁操作人员将手、脚等部位伸入模具闭合区域，以免发生安全事故。
2. 如遇设备故障，立即停止操作，并及时通知维修人员。
3. 遵循设备维护保养规程，定期对设备进行清洁、润滑和检查。
4. 严禁超负荷冲压，避免损坏设备。
5. 严禁将设备用于非规定用途，以免发生意外。
五、安全操作规范1. 操作人员必须穿戴防护用品，如安全帽、防护眼镜、手套等。
2. 操作过程中，严禁酒后、疲劳操作。
3. 操作人员应定期参加安全教育培训，提高安全意识。
4. 遵守国家相关安全法规，确保生产安全。
六、紧急情况处理1. 如遇设备故障，立即停止操作，切断电源。
2. 如遇火灾，立即报警，并使用灭火器进行初期灭火。
扬力J23-80A冲床说明书
扬力J23—80A冲床说明书
1、开机之前，请详细阅读本使用说明书。
2、本扬力J23—80A冲床严禁逆转。
3、离合器严禁无油运转。
4、扬力J23—80A冲床工作时，禁止手或手指伸入滑块工作区域。
严禁用手取、放工件。
在冲模内取、放工件必须使用符合标准的手用工具。
本扬力J23—80A冲床没有紧急停车功能，故安装光电保护装置后无效。
5、本压力机正常操作是不会发生意外的，但是，如果电气元件的老化、损坏或机械零件疲劳缺陷都可能引起压力机在单次工作行程时发生连续行程，所以，操作者的身体任何部位需进入滑块工作区域内时，必须确认机器所有运动部件处于静止状态才可进入，避免发生意外伤残事故。
6、工厂应按照标准GB/T8176—1997《冲压车间安全生产通则》和GB13887—92《冷冲压安全规程》并结合本企业具体情况，为车间制定安全操作细则。
工人必须严格遵守工厂制定的安全操作细则。
7、工厂应对新冲压工进行为期3—6个月的培训。
