钢尺量距
1．钢尺检定
钢尺由于材料原因、刻划误差、长期使用的变形以及丈量时温度和拉力不同的影响，其实际长度往往不等于尺上所标注的长度即名义长度，因此，量距前应对钢尺进行检定。
（1）尺长方程式 经过检定的钢尺，其长度可用尺长方程式表示。
即 （4-6）
式中 lt —钢尺在温度t 时的实际长度（m ）；
l 0—钢尺的名义长度（m ）；
Δl —尺长改正数，即钢尺在温度t 0时的改正数（m ）；
α—钢尺的膨胀系数，一般取α=1.25×10-5m/1℃；
t 0—钢尺检定时的温度（℃）；
t —钢尺使用时的温度（℃）。
式（4-6）所表示的含义是：钢尺在施加标准拉力下，其实际长度等于名义长度与尺长改正数和温度改正数之和。
对于30 m 和50 m 的钢尺，其标准拉力为100N 和150N 。
钢尺的检定方法有与标准尺比较和在测定精确长度的基线场进行比较两种方法。
下面介绍与标准尺长比较的方法。
可将被检定钢尺与已有尺长方程式的标准钢尺相比较。
两根钢尺并排放在平坦地面上，都施加标准拉力，并将两根钢尺的末端刻划对齐，在零分划附近读出两尺的差数。
这样就能够根据标准尺的尺长方程式计算出被检定钢尺的尺长方程式。
这里认为两根钢尺的膨胀系数相同。
检定宜选在阴天或背阴的地方进行，使气温与钢尺温度基本一致。
2．钢尺量距
平坦地面上的丈量方法
丈量步骤如下：
(1) 后尺手手持一测钎并持尺的零点端位于A 点，前尺手携带一束测钎，
同时手持尺的末端沿AB 方向前进，到一整尺段处停下。
(2) 由后尺手指挥，使钢尺位于AB 方向线上，这时后尺手将尺的零点
对准A 点，两人同时用力将钢尺拉平，前尺手在尺的末端处插一测
钎作为标记，确定分段点。
(3) 然后，后尺手持测钎与前尺手一起抬尺前进，依次丈量第二、第
三、……第n 个整尺段，到最后不足一整尺段时，后尺手以尺的零
点对准测钎，前尺手用钢尺对准B 点并读数q ，则AB 两点之间的水
平距离为：
n —整尺段数(即后尺手手中的测钎数)；
l ——钢尺的整尺长度；
q ——不足一整尺段的余长。
上述由A →B 的丈量工作称为往测，其结果称为D 往。
(4) 为防止错误和提高测量精度，需要往、返各丈量一次。
同法，由B
→A 进行返测，得到D 返。
(5) 计算往、返测平均值。
(6) 计算往、返丈量的相对误差K ，把往返丈量所得距离的差数除以该
000)(l t t l l l t -+∆+=
α
距离的平均值，称为丈量的相对精度。
如果相对误差满足精度要求，则将往、返测平均值作为最后的丈量结果。
相对误差K 是衡量丈量结果精度的指标，常用一个分子为1的分数表示。
相对误差的分母越大，说明量距的精度高。
钢尺量距的相对误差一般不应低于/3000，在量距较困难地区不应低于1/1000。
倾斜地面的距离丈量
1. 平量法：在倾斜地面量距时，如果沿直线各尺段两端的高差较小，可
将钢尺的一端对准地面点位B ，另一端抬高拉成水平，对准地面点上垂球，用与上述相同的读数记录方法，逐段进行丈量、读数、记录.
2. 斜量法：当倾斜地面的坡度比较均匀时，如图所示，可沿斜坡丈量出
AB 的斜距D ，测出地面倾角α，然后计算出AB 的水平距离D ，由图可知 D=Lcos α 返往平均平均返往D D D D D D k -=-=/1
2
2h L D -
=。
钢尺量距PPT课件
误差来源与分类
误差来源
钢尺量距误差主要来源于钢尺本身、测量环境、人为因素等方面。
误差分类
根据误差的性质和来源，可分为系统误差、随机误差和粗大误差三类。其中，系统误差是由于测量工具或测量方 法本身引起的误差，具有规律性和可预测性；随机误差是由于各种偶然因素引起的误差，具有随机性和不可预测 性；粗大误差是由于操作不当、读数错误等原因引起的误差，具有突发性和不可预测性。
使用前检查与保养
01
02
03
04
检查钢尺外观
确保钢尺表面无锈蚀、划痕等 缺陷，以免影响测量精度。
检查钢尺刻度
核对钢尺刻度是否清晰、准确 ，无磨损或变形现象。
定期保养
定期对钢尺进行清洁、防锈处 理，确保其保持良好的使用状
态。
存放注意事项
将钢尺存放在干燥、通风的地 方，避免与腐蚀性物质接触， 以免影响其使用寿命和精度。
在测量过程中，应及时记录 测量数据，并核对数据的准
确性，避免出现误差。
注意保养钢尺
在使用后应将钢尺擦拭 干净并妥善保管，避免
锈蚀或损坏。
THANKS
感谢观看
02
钢尺选择与使用注意事项
钢尺类型及特点
普通钢尺
适用于一般测量，精度相对较低。
优点
价格便宜，易于获取。
缺点
精度不高，易受温度影响。
钢尺类型及特点
精密钢尺
适用于高精度测量。
优点
精度高，稳定性好。
缺点
价格较高，需要专业保养。
钢尺类型及特点
01
02
03
特殊钢尺
适用于特殊环境下的测量， 如高温、低温等。
评估现场环境
检查测量区域是否存在障碍物、高低不平或其他安全隐患。

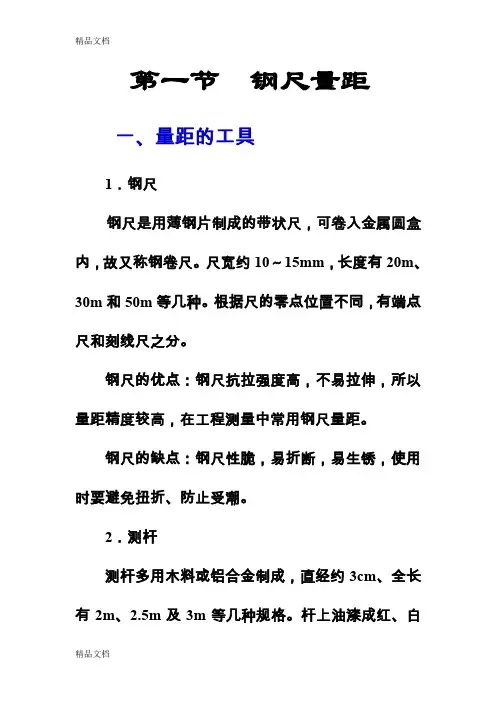

(整理)第一节钢尺量距
第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。
按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。
现介绍目估定线方法：图4-5 目估定线如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。
定线工作可由甲、乙两人进行。
（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。
（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。
（3）乙又带着测杆走到D点处，同法在AB直线上竖立测杆（或测钎），定出D点，依此类推。
简述钢尺精密量距方法
简述钢尺精密量距方法
钢尺精密量距方法是一种使用钢尺工具进行精确测量距离的方法。
该方法主要包括以下几个步骤：
1. 准备钢尺：选择一把具有精确刻度的钢尺，并确保其表面光洁无损。
2. 测量目标距离：将钢尺的一端放置在一个固定的参考点上，如一块平整的地面或墙壁上。
然后将钢尺的另一头放置在要测量的目标物体上。
3. 确定准确位置：调整钢尺的位置，使其与目标物体的边缘或起点对齐。
4. 读取测量结果：准确地读取钢尺上与目标物体边缘或起点对齐的刻度位置。
可以使用放大镜或者放大镜提供辅助读数。
5. 记录测量结果：将测量结果记录下来，以备后续使用或参考。
钢尺精密量距方法可以用于测量较短的距离，通常精确到毫米或更小的尺度。
该方法的优点是简单易行，使用便捷，并且具有较高的测量精度。
但是需要注意的是，在进行测量时要确保钢尺的水平放置，尽量减少仪器误差的影响，以保证测量结果的准确性。
距离测量（钢尺、测距仪原理）
距离测量(钢尺、测距仪原理)一、钢尺量距城市一、二级导线边长，也可采用钢尺量距，钢尺量距还可用手测图，放线，房屋面积丈量等工作。
1．技术要求一、二级导线边长采用钢尺量距时，一般使用30m或如50m76的刻有毫米分划的钢带尺，加弹簧秤往、返丈量。
在乎坦地区采用铺地丈量，地面起伏不平时则悬空丈量。
钢尺必须进行检定。
丈量的边长应加倾斜、温度和尺长改正，若测区高程在100m以上时，还需进行投影改正。
普通钢尺量距的主要技术要求见表3—5。
表3-5普通钢吃量距的主要技术要求2．钢尺检定钢尺检定一般在校尺场上进行，检定时按外业量距的作业方法进行丈量，用较尺场上的120m长的基线检定钢尺时，应往返丈量各三次，用240m的基线检定钢尺时，应往返丈量各两次。
各次的距离较差不大于11100000。
丈量时，每尺段错动尺三次读数，估读至0．5mm。
钢尺检定的周期不应超过三个月，当一个测区开始和结束时，或尺子受外力影响或温度变化较大时，均应重新检定钢尺。
钢尺检定计算见示例表3—6。
外业量距手簿和高差观测手簿从略。
钢尺检定的精度评定可按下列各式计算：检定时基线丈量的平均值中误差No为：各式中：n－单程丈量的次数；v－检定时基线丈量的平均值和单程丈量距离的较差；M基—基线长度L基的中误差；L—钢尺的尺长。
量距导线作业用的钢尺，须进行检定，检定相对中误差超过1／50000。
3．量距方法(1)定线将经纬仪安置在待量边的一端点，照准另一端点目标，然后指挥定线人员沿着待量边方向线分段，每尺段长度应略短于钢尺全长，分段点横向偏离方向线不得超过5厘米。
如若在沥青或水泥路面上可贴画有十字线的白胶布(或白纸)作为分段点标志，若在松软的土质地面上则应打入木桩作为标记，测线方向地面有起伏时，应进行悬空丈量，此线分段点应架设轴杆架或打入高木桩。
第4章 距离测量与直线定向 第一节 钢尺量距 一、量距的工具 1.钢尺
第4章距离测量与直线定向第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。
尺宽约10～15mm，长度有20m、30m和50m等几种。
根据尺的零点位置不同，有端点尺和刻线尺之分。
钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。
钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。
2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。
杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。
3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。
钎上可用油漆涂成红、白相间的色段。
通常6根或11根系成一组。
量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。
4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。
它常用于在斜坡上丈量水平距离。
弹簧秤和温度计等将在精密量距中应用。
二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。
按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。
目估定线方法：定线工作可由甲、乙两人进行。
（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。
（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。
（3）乙又带着测杆走到D点处，同法在AB直线上竖立测杆（或测钎），定出D点，依此类推。
这种从直线远端B走向近端A的定线方法，称为走近定线。
直线定线一般应采用“走近定线”。
钢尺量距 土木工程测量
为了将斜距改算成水平距离，需用水准测量方法测出相邻桩顶的 高差。水准测量宜在量距前、后单独进行，往返观测一次，相邻桩顶 的往、返测高差之差，一般不得超过10mm。如在限差以内，取平均值 作为观测成果。
4. 尺段改正计算
精密量距中，每一尺段得斜距需进行三项改正：尺长改正、温度改 正、倾斜改正。
温度改正数Δlt为： lt t t0 l
（3）倾斜改正
设任一尺段的斜距为l，h为尺段两端点间的高差，现要将l改化为水平
距离d´，故要加倾斜改正数Δlh
1
lh d l
l2
h2
l
l 1
h2 l2
2
lh2 2l5.计算全长和相对误差4.1.3 量距误差与注意事项
A
1
2
3
4
5B
2.尺段丈量
用检定过的钢尺丈量两木桩之间的斜距。丈量组一般由5人组成：2 人拉尺、2人读数，1人指挥兼记录和读温度。丈量时，拉直钢尺置于相 邻两木桩顶上，并使钢尺有刻划线的一侧紧靠十字线。后尺手将弹簧秤 挂在尺的零端，以便施加钢尺检定时的标准拉力。钢尺拉紧后，前尺手 发出读数口令“预备”，后尺手回答“好”。在喊“好”的一瞬间，两 端的读尺员同时根据十字交点读取读数，估读到0.5mm记入手簿。每尺 段要移动钢尺位置丈量三次，三次测得的结果较差一般不超过2～3mm， 否则要重量。每一尺段要读记温度一次，估读到0.5度。
（1）尺长改正
设钢尺在标准拉力、标准温度下得的检定长度为l´，它与钢尺的
名义长度l0存在差异，称为整尺段的尺长改正数：Δl＝l´－l0；
非整尺段l的尺长改正数Δld为： （2）温度改正
l ld l0 l
设钢尺在检定时的温度为t0 ℃度，丈量时的温度为t ℃ ，钢尺的线 膨胀系数为α，则因温度变化引起的尺长改正简称为温度改正。尺段l的
简述钢尺精密量距的方法
简述钢尺精密量距的方法钢尺是一种常见的测量工具，用于测量线段的长度或物体的尺寸。
在许多领域，如建筑、制造业和工程等，钢尺被广泛使用。
然而，要准确地量取距离，需要掌握一些精密量距的方法。
本文将介绍几种常见的钢尺精密量距方法。
一、直接读数法直接读数法是最简单的一种方法。
使用钢尺时，将其对准被测物体的两个端点，确保钢尺与物体完全接触。
然后，读取钢尺上与物体两个端点对齐的刻度值。
这个刻度值即为被测物体的长度。
在使用直接读数法时，要注意以下几点：1. 钢尺要与被测物体紧密接触，确保没有间隙。
如果有间隙，会造成测量误差。
2. 在读取刻度值时，要保持视线垂直于刻度线，避免视觉偏差。
3. 注意读数的准确性，尽量避免估测。
二、游标测量法游标测量法是一种更为精确的量距方法。
它利用了钢尺上的游标来进行测量。
游标通常由两个刻度线组成，它们之间的距离可以通过游标螺钉进行微调。
游标测量法的步骤如下：1. 将钢尺对准被测物体的两个端点，确保钢尺与物体完全接触。
2. 使用游标螺钉微调游标，使其与物体两个端点对齐。
3. 读取游标所在刻度线的刻度值，即为被测物体的长度。
在使用游标测量法时，要注意以下几点：1. 游标的调整要细致，确保游标与物体端点完全对齐。
2. 读取游标刻度时，要保持视线垂直于刻度线，避免视觉偏差。
3. 注意游标的精确度，避免过度调整引起的误差。
三、双视法双视法是一种用于测量较长距离的方法。
它利用了人眼的双眼视觉差异，通过调整视角来测量距离。
双视法的步骤如下：1. 将钢尺对准被测物体的两个端点，确保钢尺与物体完全接触。
2. 闭上一只眼睛，用另一只眼睛观察钢尺上与物体端点对齐的刻度线。
3. 调整视角，使另一只眼睛观察到与物体另一个端点对齐的刻度线。
4. 读取钢尺上与这个刻度线对齐的刻度值，即为被测物体的长度。
在使用双视法时，要注意以下几点：1. 视角的调整要细致，确保观察到与物体两个端点对齐的刻度线。
2. 读取刻度值时，要保持视线垂直于刻度线，避免视觉偏差。
钢尺量距的误差及注意事项.
钢尺量距的误差及注意事项
1．尺长误差钢尺的名义长度和实际长度不符，产生尺长误差。
尺长误差是积累性的，它与所量距离成正比。
2．定线误差丈量时钢尺偏离定线方向，将使测线成为一折线，导致丈量结果偏大，这种误差称为定线误差。
3．拉力误差钢尺有弹性，受拉会伸长。
钢尺在丈量时所受拉力应与检定时拉力相同。
如果拉力变化士2.6kg，尺长将改变士1 mm 一般量距时，只要保持拉力均匀即可。
精密量距时，必须使用弹簧秤。
4．钢尺垂曲误差钢尺悬空丈量时中间下垂，称为垂曲，由此产生的误差为钢尺垂曲误差。
垂曲误差会使量得的长度大于实际长度，故在钢尺检定时，亦可按悬空情况检定，得出相应的尺长方程式。
在成果整理时，按
此尺长方程式进行尺长改正。
5．钢尺不水平的误差
用平量法丈量时，钢尺不水平，会使所量距离增大。
对于30m的钢尺，如果目估尺子水平误差为0.5m （倾角约1°）,由此产生的量距误差为4 mm因此，用平量法丈量时应尽可能使钢尺水平。
精密量距时，测出尺段两端点的高差，进行倾斜改正，可消除钢尺
不水平的影响。
6．丈量误差
钢尺端点对不准、测钎插不准、尺子读数不准等引起的误差都属于
丈量误差。
这种误差对丈量结果的影响可正可负，大小不定。
在量距时应尽量认真操作，以减小丈量误差。
7．温度改正
钢尺的长度随温度变化，丈量时温度与检定钢尺时温度不一致，或测定的空气温度与钢尺温度相差较大，都会产生温度误差。
所以，精度要求较高的丈量，应进行温度改正，并尽可能用点温计测定尺温，或尽可能在阴天进行，以减小空气温度与钢尺温度的差值。
钢尺量距的一般方法(精)
2
钢尺量距
钢尺量距的一般方法
平坦地面上的量距方法
⑷为防止错误和提高测量精度，需要往、返各丈量一次。同法，由B→A进 行返测，得到D返。注意：返测时应重新进行定线。
3．内业
⑴计算往、返测平均值。 D平均 取往、返测距离的平均值作为直线AB最终的水平距离。
4
K
0.04 1 130.00 3250
钢尺量距
钢尺量距的一般方法
倾斜地面的距离丈量 （1）平量法 如果地面起伏不大时，可将钢尺拉平进行丈量。 （2）斜量法 当倾斜地面的坡度比较均匀或坡度较大时，可用. （1）平量法
如图，丈量由A向B进行，后尺手立于 A点，指挥前尺手将尺拉在AB方向线上， 后尺手将尺的零点对准A点，前尺手将尺子 抬高并目估使尺子水平，然后用垂球将尺 的某一刻划投于地面上，插以测钎。
解：
DAB nl q 4 30 m 9.98 m 129.98 m
1 1 Dav ( DAB DBA ) (129.98 m 130.02 m) 130.00 m 2 2
DBA nl q 4 30 m 10.02 m 130.02 m
D AB D BA Dav 129.98 m 130.02 m 130.00 m
⑴后尺手手持一测钎并持尺的零点端位于A点，前尺手携带一束测钎，同时手 持尺的末端沿AB方向前进，到一整尺段处停下。 ⑵由后尺手指挥，使钢尺位于AB方向线上，这时后尺手将尺的零点对准A点，两 人同时用力将钢尺拉平，前尺手在尺的末端处插一测钎作为标记，确定分段点。 ⑶然后，后尺手持测钎与前尺手一起抬尺前进，依次丈量第二、第三、……第n 个整尺段，到最后不足一整尺段时，后尺手以尺的零点对准测钎，前尺手用钢尺 对准B点并读数q，则AB两点之间的水平距离为： n——整尺段数(即后尺手手中的测钎数)； l——钢尺的整尺长度(m)； q——不足一整尺段的余长（m）。
第四章 钢尺量距
第四章距离测量与直线定向§4.1 钢尺量距§4.2 普通视距测量§4.2 光电测距仪§4.2 直线定向距离测量方法概述距离测量概述Ñ距离测量是测量的三项基本工作之一：测定地面点之间的水平距离。
Ñ距离测量的主要方法有：钢卷尺量距主要指钢卷尺量距视距测量利用测量仪器的视距丝测距电磁波测距测距仪测距三角测量法利用三角形的边角关系求距离Ñ三角高程测量：是间接测定两点间高差的方法。
钢尺—端点尺和刻线尺钢尺测钎弹簧秤垂球用于不平坦地面丈量时投点定。
测钎用于标定尺段的起点和终点位置，如图所示。
标杆又称花杆，多用木料制成，直径约3cm，长度为2～3m，其上面每隔20cm涂以红、白漆，如图所示，用来标定直线的方向。
钢尺长度有20m、30m、50m几种，根据零点位置不同，钢尺有端点尺和刻划尺两种。
端点尺：以尺的最外端作为尺的零点刻划尺：以尺前端的一刻线作为尺的零点二、钢尺量距的一般方法1、直线定线标定各尺段端点在同一直线上的工作称为直线定线。
2、平坦地面的量距A、B两点间的水平距离为：q nl D +=式中：n —尺段数；l —钢尺的尺长；q —不足一整尺的余长。
在困难地区钢尺量距相对误差三、钢尺量距精密方法（1/10000）A2、量距量距是用经过检定的钢尺，两人拉尺，两人读数，一人记录及观测温度。
量距时由后尺手用弹簧秤控制施加于钢尺的拉力(30 m钢尺，标准拉力为100 N)。
前、后读数员应同时在钢尺上读数，估读到0.5mm。
每尺段要移动钢尺三次不同位置，三次丈量结果的互差不应超过2mm，取三段丈量结果的平均值作为尺段的最后结果。
随之进行返测，如要进行温度和倾斜改正，还要观测现场温度和各桩顶高差。
3、倾斜地面的距离丈量1）.平量法在倾斜地面丈量距离，当尺段两端的高差不大但地面坡度变化不均匀时，一般都将钢尺拉平丈量。
如图，丈量由A向B进行，后尺手立于A点，指挥前尺手将尺拉在AB方向线上，后尺手将尺的零点对准A点，前尺手将尺子抬高并目估使尺子水平，然后用垂球将尺的某一刻划投于地面上，插以测钎。
