铝合金压铸件去除应力的方法

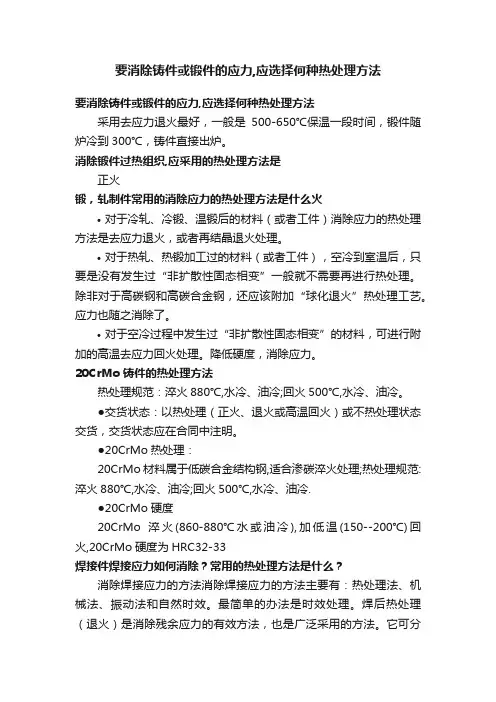

要消除铸件或锻件的应力,应选择何种热处理方法
要消除铸件或锻件的应力,应选择何种热处理方法要消除铸件或锻件的应力,应选择何种热处理方法采用去应力退火最好，一般是500-650℃保温一段时间，锻件随炉冷到300℃，铸件直接出炉。
消除锻件过热组织,应采用的热处理方法是正火锻，轧制件常用的消除应力的热处理方法是什么火•对于冷轧、冷锻、温锻后的材料（或者工件）消除应力的热处理方法是去应力退火，或者再结晶退火处理。
•对于热轧、热锻加工过的材料（或者工件），空冷到室温后，只要是没有发生过“非扩散性固态相变”一般就不需要再进行热处理。
除非对于高碳钢和高碳合金钢，还应该附加“球化退火”热处理工艺。
应力也随之消除了。
•对于空冷过程中发生过“非扩散性固态相变”的材料，可进行附加的高温去应力回火处理。
降低硬度，消除应力。
20CrMo铸件的热处理方法热处理规范：淬火880℃,水冷、油冷;回火500℃,水冷、油冷。
●交货状态：以热处理（正火、退火或高温回火）或不热处理状态交货，交货状态应在合同中注明。
●20CrMo热处理：20CrMo材料属于低碳合金结构钢,适合渗碳淬火处理;热处理规范:淬火880℃,水冷、油冷;回火500℃,水冷、油冷.●20CrMo硬度20CrMo淬火(860-880℃水或油冷),加低温(150--200℃)回火,20CrMo硬度为HRC32-33焊接件焊接应力如何消除？常用的热处理方法是什么？消除焊接应力的方法消除焊接应力的方法主要有：热处理法、机械法、振动法和自然时效。
最简单的办法是时效处理。
焊后热处理（退火）是消除残余应力的有效方法，也是广泛采用的方法。
它可分为整体热处理和局部热处理。
HT200铸件热处理方法规范？HT200热处理方式1、消除应力退火（或称人工时效）：消除铸造后存在于铸件内部的残余应力。
常需进行消除应力退火：（残余应力可能引起铸件翘曲和裂纹）一般为500-550℃。
加热温度越高，应力消除越快。
温度越高会发生石墨化和珠光体化，降低性能。
铝合金消除内应力的方法
铝合金消除内应力的方法我折腾了好久铝合金消除内应力的方法，总算找到点门道。
说实话，一开始我真是瞎摸索。
我最先想到的就是自然时效这个方法。
就是把铝合金的工件就那么放在一边，让它自己随着时间慢慢消除内应力。
我当时想，这就像是一个人累了，让他好好休息休息自然就恢复精力了一样。
但是这个方法太慢了，我等了好久，效果都不是很明显。
后来我又尝试了人工时效。
这人工时效呢就像是给累得不行的人打一针强心剂。
简单说呢就是把铝合金工件加热到一定的温度，然后保持一段时间再冷却。
我还记得，我第一次做的时候，温度没控制好，加热的温度过高了。
结果呢，铝合金的性能被影响得一塌糊涂，硬度什么的都变了，和我预期的完全不一样。
当时就想，哎呀，这可真是搞砸了。
后来我就开始仔细研究这个温度到底应该是多少。
经过好多次尝试，我才发现不同成分的铝合金，它适合的温度范围还不太一样，这个真的得小心。
好比是不同体质的人感冒了，吃的药还不能完全一样。
我还试过机械应力消除法。
这个就像是给纠结在一起的绳子做按摩一样，通过一些机械手段，比如说振动。
我用那种振动设备给铝合金振动，希望能把内应力像抖沙子一样抖掉一些。
不过这振动的频率和幅度也是有讲究的，我一开始随便设了个频率，发现几乎没什么效果。
后来慢慢调整这个振动的频率还有持续时间才找到比较合适的参数，不过这个也需要根据铝合金的具体形状和大小之类的情况去调整，不能一概而论。
这铝合金消除内应力啊，我现在总结起来呢，就是你要先搞明白铝合金的类型，像是合金的成分这些。
然后再选择合适的方法。
自然时效虽然简单但是效果慢，人工时效得小心温度，机械应力消除得把振动的那些参数调好。
而且这过程中啊，每一步都需要耐心，一点一点调试，千万别急躁，一急躁就容易出问题，像我当初那样。
我现在也不能说完全掌握所有技巧了，还得不断探索呢，反正这一路走来真是不容易。
希望我的这些经验能给想做这个事情的人一些帮助。
不过我还是想说，在实际操作的时候要多谨慎小心呀。
铝合金压铸件去除应力的方法
铝合金压铸件去除应力的方法
一、前言
铝合金压铸件在加工、装配和使用过程中产生的应力可能会影响其形状和尺寸的稳定性以及使用寿命，需要采取有效的措施去除这些应力，以确保质量。
二、压铸件去除应力的方法
1、拉伸法：把压铸件放入特定的拉伸机中，通过拉力，使压铸件的内部应力得到消减。
2、冷却法：将压铸件放入冷却槽中，沿着指定方向进行冷却，即可使压铸件内应力的消减。
3、振动法：将压铸件装入振动机中，在强度合理的振动条件下，循环振动多次，使压铸件内应力得到消减。
4、加热法：将压铸件放置在持温装置中，按照规定的温度和时间，使压铸件内应力得到消减。
三、总结
铝合金压铸件去除应力的方法有拉伸法、冷却法、振动法和加热法。
通过以上方法可以有效去除铝合金压铸件的应力，保证其质量。
防止和消除铸造应力的方法

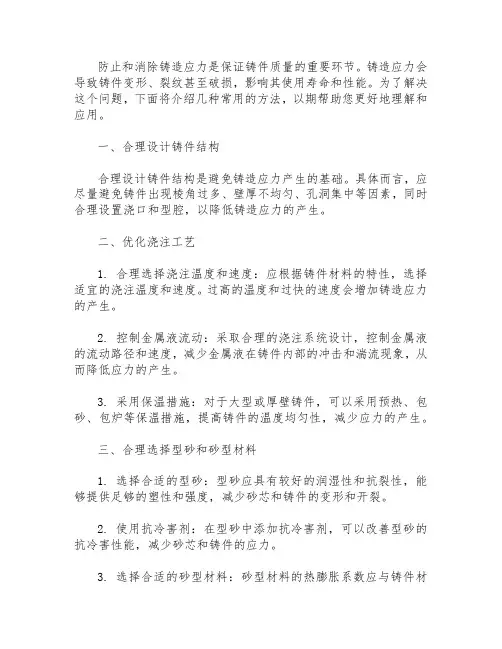

防止和消除铸造应力是保证铸件质量的重要环节。
铸造应力会导致铸件变形、裂纹甚至破损，影响其使用寿命和性能。
为了解决这个问题，下面将介绍几种常用的方法，以期帮助您更好地理解和应用。
一、合理设计铸件结构合理设计铸件结构是避免铸造应力产生的基础。
具体而言，应尽量避免铸件出现棱角过多、壁厚不均匀、孔洞集中等因素，同时合理设置浇口和型腔，以降低铸造应力的产生。
二、优化浇注工艺1. 合理选择浇注温度和速度：应根据铸件材料的特性，选择适宜的浇注温度和速度。
过高的温度和过快的速度会增加铸造应力的产生。
2. 控制金属液流动：采取合理的浇注系统设计，控制金属液的流动路径和速度，减少金属液在铸件内部的冲击和湍流现象，从而降低应力的产生。
3. 采用保温措施：对于大型或厚壁铸件，可以采用预热、包砂、包炉等保温措施，提高铸件的温度均匀性，减少应力的产生。
三、合理选择型砂和砂型材料1. 选择合适的型砂：型砂应具有较好的润湿性和抗裂性，能够提供足够的塑性和强度，减少砂芯和铸件的变形和开裂。
2. 使用抗冷害剂：在型砂中添加抗冷害剂，可以改善型砂的抗冷害性能，减少砂芯和铸件的应力。
3. 选择合适的砂型材料：砂型材料的热膨胀系数应与铸件材料相匹配，以减少铸造过程中的热应力。
四、加强铸造过程控制1. 控制铸造温度：严格控制熔融金属的温度，避免温度过高或过低引起的应力问题。
2. 控制冷却速度：合理控制冷却速度，防止铸件快速冷却引起的热应力。
3. 采用适当的冷却介质：选择合适的冷却介质，如水、油等，控制铸件的冷却速度，减少应力产生。
五、应用热处理和退火1. 热处理：通过热处理可以改善铸件的组织结构和性能分布，减少应力的产生。
2. 退火：对于已经产生应力的铸件，可以进行退火处理，通过恢复材料的内部组织结构，达到消除应力的目的。
六、应用机械加工和修磨1. 机械加工：对于存在较大尺寸偏差或变形的铸件，可以采用机械加工方法进行修正，以减少应力。
2. 修磨：对于表面存在缺陷或残余应力的铸件，可以通过修磨方法去除缺陷，并减少残余应力。
7075铝合金去应力退火工艺
7075铝合金去应力退火工艺
7075铝合金是一种高强度的铝合金，常用于航空航天、汽车
和自行车等领域。
去应力退火是7075铝合金的一种热处理工艺，旨在减轻材料内部的应力，提高其机械性能和耐腐蚀性。
以下是7075铝合金去应力退火的工艺步骤：
1. 准备工作：将7075铝合金件放入容器中，确保表面清洁无
杂质。
2. 加热阶段：将容器置于加热炉中，依据7075铝合金的组成
和尺寸确定退火温度，通常在200-300°C范围内。
加热速度要
控制在适当范围内，避免快速加热引起新的应力。
3. 保温阶段：在退火温度达到后，保持一定时间，让材料内的应力逐渐释放。
4. 冷却阶段：退火结束后，将容器从炉中取出，进行自然冷却或其他合适的冷却方式。
注意避免快速冷却引起新的应力。
5. 检测阶段：通过非破坏性检测方法，如超声波或X射线等，检测材料是否达到去应力退火要求。
需要注意的是，7075铝合金去应力退火的具体工艺参数会受
到材料的具体情况、形状和应用要求的影响，因此在实际操作中需要根据具体情况进行调整。
铝合金压铸件 热处理

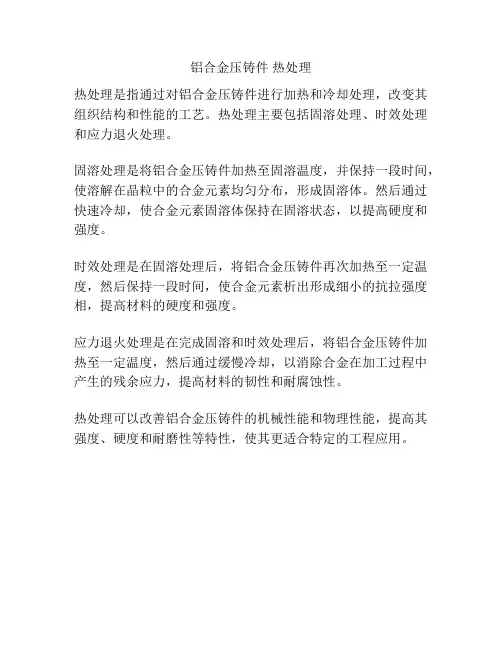

铝合金压铸件热处理
热处理是指通过对铝合金压铸件进行加热和冷却处理，改变其组织结构和性能的工艺。
热处理主要包括固溶处理、时效处理和应力退火处理。
固溶处理是将铝合金压铸件加热至固溶温度，并保持一段时间，使溶解在晶粒中的合金元素均匀分布，形成固溶体。
然后通过快速冷却，使合金元素固溶体保持在固溶状态，以提高硬度和强度。
时效处理是在固溶处理后，将铝合金压铸件再次加热至一定温度，然后保持一段时间，使合金元素析出形成细小的抗拉强度相，提高材料的硬度和强度。
应力退火处理是在完成固溶和时效处理后，将铝合金压铸件加热至一定温度，然后通过缓慢冷却，以消除合金在加工过程中产生的残余应力，提高材料的韧性和耐腐蚀性。
热处理可以改善铝合金压铸件的机械性能和物理性能，提高其强度、硬度和耐磨性等特性，使其更适合特定的工程应用。
防止和消除铸造应力的方法
防止和消除铸造应力是铸造工艺中非常重要的一环，直接关系到铸件的质量和性能。
铸造应力主要来源于铸造过程中的凝固收缩和内部组织结构不均匀所引起的应力，如果不及时处理，将会对铸件的使用性能产生不利影响。
因此，合理的预防和处理铸造应力对于确保铸件质量至关重要。
一、预防铸造应力的方法1. 设计合理的铸件结构在设计铸件时，应尽量避免出现过大的壁厚变化和凸角，避免出现棱角太锐利的部位，以减小凝固收缩引起的应力集中。
同时，在设计时也要考虑到浇注系统和冷却系统，合理设计这些系统可以有效地降低凝固收缩带来的影响。
2. 选用合适的浇注系统浇注系统的设计对于减小铸造应力非常重要。
通过选用合适的浇口形式和位置，可以有效地降低凝固收缩引起的内部应力。
同时，合理设计浇注系统还可以保证金属液流畅，防止气体和杂质的混入，从而减小内部组织不均匀带来的应力问题。
3. 控制浇注温度和速度合理控制浇注温度和速度可以有效降低凝固收缩引起的应力。
通过控制浇注温度，可以减缓凝固速度，减小凝固收缩引起的应力。
同时，控制浇注速度可以使金属液在浇注过程中充分充实，减小气孔的产生，从而减小内部组织不均匀带来的应力问题。
二、消除铸造应力的方法1. 热处理热处理是消除铸造应力的常用方法之一。
通过热处理可以改变铸件的组织结构，减小内部组织不均匀带来的应力问题。
常用的热处理方法包括回火、正火等，可以根据具体情况选择合适的热处理工艺。
2. 振动处理对于一些特殊结构的铸件，可以采用振动处理的方法来消除铸造应力。
通过振动处理可以使内部应力得到释放，从而改善铸件的性能。
3. 应力退火应力退火是一种通过加热和保温的方法来消除应力的工艺。
通过应力退火可以使铸件内部的应力得到释放，提高铸件的稳定性和性能。
4. 热处理组织调整通过改变热处理工艺参数，可以调整铸件的组织结构，从而消除铸造应力。
例如改变回火温度、时间等参数，可以使铸件的组织结构得到调整，从而减小应力。
三、综合措施除了上述方法外，还可以采取一些综合措施来预防和消除铸造应力。
您知道几种铝合金残余应力消除方法(干货)
您知道几种铝合金残余应力消除方法（干货）2014-04-04小编欧巴牟铝百度亲，晚上好！人生就像过节：走过元旦，新生的感觉真好；情人节，爱人甜蜜。
元宵节，花灯依旧。
三八节，当女人真好；愚人节，没事偷着乐。
转眼到了清明节，突然顿悟，一切繁华喧嚣不过过眼云烟，人生苦短，该奋斗奋斗，该享受享受，该问候时别只在心里想想。
昨天小编分享了残余应力对铝合金材料的影响，今天小编继续来分享如何铝合金淬火残余应力消除技术研究现状，这里面的内容也是一直困惑小编的问题，如何有效的消除残余内应力。
铝合金板材与模锻件等半成品往往存在很大的残余应力场,有关研究结果表明,通过采用热水淬火或有机介质淬火来降低残余应力数值的实际效果非常有限,因此,在铝合金在毛坯生产过程中,必须安排专门的消除残余应力工艺。
英美等发达国家从上世纪50年代就开始该方面研究,并已形成包括机械拉伸法(TX51)、模冷压法(TX52)、上坡淬火法,(TX53)、模拉压法(TX54)、振动消除法等一整套专门的残余应力消除工艺。
时效消除法是降低淬火残余应力的传统方法。
由于铝合金材料尤其是航空用铝合金材料对温度非常敏感,时效温度的提高,必然明显降低强度指标,使MgZn2等强化相析出过多,产生过时效现象。
因此,淬火后时效处理通常在较低温度(小于200-250℃)下进行,因而影响了应力消除效果(仅为10-35%)。
机械拉伸法消除应力的原理是将淬火后的铝合金板材,沿轧制方向施加一定量的永久拉伸塑性变形,使拉伸应力与原来的淬火残余应力叠加后发生塑性变形,使残余应力得以缓和与释放。
有关研究结果表明,机械拉伸法最高可消除90%以上的残余应力。
但该种方法仅适合于形状简单的零件,且对拉伸前铝合金板材的组织均匀性要求较高,多用于铝加工工厂。
模冷压法是在一个特制的精整模具中,通过严格控制的限量冷整形来消除复杂形状铝合金模锻件中的残余应力。
事实上“模压”这种叫法不够确切,因为其主要作用机理是使铝合金模锻件的局部材料受“拉伸”或者“压缩”作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金压铸件去除应力的方法
一、材料选择
合适的材料选择对于减少压铸件应力起到至关重要的作用。
铝合金压
铸件可以选择具有较低热膨胀系数的铝合金材料，例如ADC12、A380等。
同时，合适的合金化处理也能够提高铝合金的抗应力能力。
二、设计优化
合适的设计能够减少应力集中，进而减少应力产生。
一方面，对于厚
度较大的部位可以采取适当的设计措施来增加加强肋或者放置减压槽等，
从而减小应力集中。
另一方面，在设计过程中还要充分考虑件的充型性和
冷却性，以保证铝液充填均匀，避免在冷却过程中产生应力。
三、生产过程的控制
在铝合金压铸件的生产过程中，关注以下几个方面的控制可以有效减
少应力的产生：
1.压铸工艺：采用适当的压铸工艺参数，如合适的注射速度、注射温度、保压时间等，保证铝液充盈均匀，避免产生过多的气孔和夹渣等缺陷。
2.金型设计：优化金型结构，合理控制浇注系统和冷却系统，确保铝
液在充型过程中的均匀性和冷却过程的稳定性。
3.余温退火：铝合金压铸件在出模后进行适当的余温退火处理能够改
善组织结构，减少内部残余应力，并使压铸件达到更好的物理性能。
四、热处理
适当的热处理方式可以有效降低压铸件的应力水平，这主要包括以下两种方法：
1.应力退火：在压铸件完成后，通过加热至一定温度，并保温一段时间，然后缓慢冷却到室温，可以使铝合金压铸件中的应力释放，减少变形和应力集中。
2.稳态处理：对于一些需要更好强度和硬度的铝合金压铸件，可以采用稳态处理。
稳态处理是在高温下进行保温一段时间，然后缓冷，目的是进一步改善组织结构，消除应力水平。
总结起来，铝合金压铸件去除应力的方法主要包括材料选择、设计优化、生产过程的控制和热处理等。
通过综合考虑和改进这些方面，可以有效减少铝合金压铸件的应力水平，提高其性能和使用寿命。
