数字式万用表的使用教案
数字万用表的使用方法01
3.直流电流测量
（1）拔出表笔，旋转“功能/量程开 关”到“A”档位范围，选择合适的 量程。 （2）黑色表表插入“COM”插孔，红 色表笔插入显露的“mA”插孔或 “10A”插孔。将表笔串入被测电流 源，仪表显示电流读书的同时，会 指示出红表笔一端的记性
注意：
1）被测电流范围未知时，应选择最大量程 2）显示屏只显示最高位“1”时，说明被测 电流已超过使用的量程。 3）“mA”插孔最大输入200mA,过载会熔 断仪表内熔丝。 4）“10A”插孔最大输入10A，过载熔断仪 表内熔丝。
2.交流电压的测量
（1）旋转“功能/量程开关 ”到“V~”范围，选择量 程。 （2）黑色表笔插入 “COM”插孔，红色表笔 插入显露的“VΩ”插孔， 将表笔并联接到被测电压 源两端。
注意：
1）参见直流电压测量注意事项。 2）“200mv”挡输入保护最大250V，其余 电压量程为交流700V（直流1000V）， 虽然有可能显示读数，但可能损坏仪表 。
液晶显示器
功能开关旋钮 电源开关
电阻电压测试 孔
三极管测试插 孔
电流测试插 孔
测试公共接地 端
面板图及操作键作用说明
面板布置如上图所示
①Ω：电阻挡：分200Ω, 2K, 20K ,200K,2M, 200M六档；
② V~：交流电压档：分2V, 20V, 200V, 750V四档；
③ V=：直流电压档：分200mV, 2V, 20V, 200V, 1000V五档； ④ A=：直流电流档：分200A, 2mA,20mA, 200mA， 20A五档； ⑤ A~：交流电流档：分200mA, 20A两档；
实验3 数字万用表使用方法
实验目的
（1）掌握数字式万用表的使用方法和操作 步骤。 （2）熟悉数字式万用表各测量档位的测量 参数及量程范围
数字式万用表的使用ppt课件
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那 部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ）。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前， 必须先切断电源，将所有的高压电容放电。
使用万用表时，为正确测量参数并保证仪表 本身不致遭受损坏，需要注意以下几点：
1 2 3 4567 8
使用测试表笔的探针时，手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位？
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位？档 的数字表示的定义是什么？
交流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
红色区域内是什么档位？档 的数字表示的定义是什么？
直流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流，因为数字式仪表灵敏度高， 准确度高，显示清晰，过载能 力强，便于携带，使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮？
数字万用表教学案
数字万用表教学案《数字万用表》教学案教师：研究目标：1、认识数字万用表的外形：电源开关、液晶显示器、量程档位开关、插孔（红黑表笔）等；2、知道显示器特点及读数方法，能根据所选量程档位进行读数、记录数据；3、会用数字万用表测交流电压、直流电压、直流电流、电阻、三极管等电量；4、知道数字万用表各档位工作时内部电路示意图、理解其工作原理。
研究重点1、认识数字万用表的外形：电源开关、液晶显示器、量程档位开关、插孔（红黑表笔）；2、知道显示器特点及读数方法，能根据所选量程档位进行读数、记录数据；3、会用数字万用表测交流电压、直流电压、直流电流、电阻、电容、二极管等电量；研究难点教学方法研究方法研究过程显示器特点及读数方法讲授法、演示法、多媒体演示等观察法、阅读法、小组讨论法、比较分析法等1、课前阅读课文，熟悉外形及相干部件称号，了解万用表的根本功能；（1）、数字万表表面板上主要有哪些主要部分，与指针万用表面板上有什么分歧？（2）、红黑表笔该若何插入插孔中？（3）、数字万用表可以测哪些电量？进修过程（课中）：一、数字万用表外形介绍讲课方法：讲授法，演示法，理实一体教学课时：6课时备注举动设计及时间分配：（课前）：2、提问：1、电源开关：2、红黑表笔：红表笔插入“V/Ω”插孔中，黑表笔插入“-”（COM）插孔中。
利用电阻档时，红表笔接内部电池正极，黑表笔接内部电池负极。
（与指针万用表相反）3、档位开关、档位（含量程）标记：（1）、交流电压档：符号ACV或“V~”；（2）、直流电压档：符号DCV或“V—”；（3）、交流电流档：符号ACA或“A~”；（4）、直流电流档：符号DCA或“mA—”；（5）、电阻档：符号“Ω”；（6）、三极管测量挡：符号hEF；（7）电容测量挡：符号F；（8）频率测量挡：符号Hz4、液晶显示器：二、数字万用表的组成R/U转换挡位选择开关表现器A/D转换及数据处理U~/U转换I/U转换三、数字式万用表测电阻：（1）步骤：1、关掉电路电源。
数字式万用表教案
数字式万用表教案教案标题：数字式万用表教案教案目标：1. 了解数字式万用表的基本原理和使用方法。
2. 掌握数字式万用表的各个功能和测量范围。
3. 能够正确选择测量范围和操作数字式万用表进行电压、电流和电阻的测量。
4. 培养学生的实验操作能力和问题解决能力。
教学准备：1. 数字式万用表。
2. 不同电阻、电压和电流的实验电路。
3. 实验电源。
4. 实验导线和连接器。
5. 实验报告模板。
教学步骤：引入活动：1. 向学生介绍数字式万用表的作用和重要性，以及在电子技术和电路实验中的应用。
2. 引导学生思考数字式万用表与传统模拟式万用表的区别和优势。
知识讲解：3. 解释数字式万用表的基本原理和构造，包括显示屏、旋钮、测量插口等。
4. 介绍数字式万用表的测量范围和功能，如电压测量、电流测量和电阻测量等。
5. 详细讲解数字式万用表在不同测量范围下的使用方法和注意事项。
实验操作：6. 分发实验电路图，并指导学生正确连接电路。
7. 演示如何使用数字式万用表进行电压、电流和电阻的测量。
8. 让学生分组进行实验操作，指导他们正确选择测量范围、连接实验电路和记录测量结果。
实验报告：9. 要求学生根据实验结果撰写实验报告，包括实验目的、实验步骤、测量数据和结论等。
10. 检查学生的实验报告，提供反馈和指导，帮助他们改进实验报告的内容和格式。
总结与拓展：11. 总结数字式万用表的特点和使用方法，强调正确操作和安全使用的重要性。
12. 鼓励学生在日常生活中应用数字式万用表，如测量电池电压、家用电器的功率等。
13. 提供一些拓展阅读和实践的资源，帮助学生进一步了解电子测量仪器和电路实验。
评估方法：1. 观察学生在实验操作中的表现，包括正确连接电路、选择测量范围和准确测量数据等。
2. 检查学生的实验报告，评估他们对数字式万用表的理解和应用能力。
教学延伸：1. 鼓励学生参加电子技术竞赛或科技创新活动，进一步提升他们的实验操作和问题解决能力。
最新数字万用表的测量使用技能教案
测试内容
姓名
万用表型号
时间
测量参数
标称值
万用表档位
实测值
质量好坏
电阻
R1
R2
精品文档
的测
量
R3
R4
R5
交流
电压
测量
电压U1
电压U2
电压U3
电压
U4
量程
测量
值
直流
电压
测量量程测量值 Nhomakorabea直流
电流
测量
量程
测量
值
实训体会
存在冋题
实 训
班级
姓名
得分
工时定额
实用工时
考核项目
配分
评分标准
扣分
得分
电阻的测量
10
档位正确
精品文档
湖南省双峰县职业中专学校
实习教学教案
学 科
电工技能与 训练项目教 程
执 行 记 录
日期
10月28
星期
周九
检 查 签 字
班级
汽修21
节次
第3、4
节
课 题
数字式万用表的测量使用
授课形式
实训课
教 学 目 标
1、学会对数字式万用表使用方法
2、了解这种万用表的特点
技知 能识 占占 八、、八、、
1、学会对数字式万用表使用方法
2、了解这种万用表的特点
实 训 过 程 及 讲 解 提 要
1、数字万用表结构认识训练
1熟悉万用表面板结构，弄清楚万用表外部部件的名称和作用，并用文字 表达出来。
2拆开力用表后盖，检查并取装表内电池，应特别注意电池极性不得装错观 察万用表内部结构，然后盖好万用表后盖。

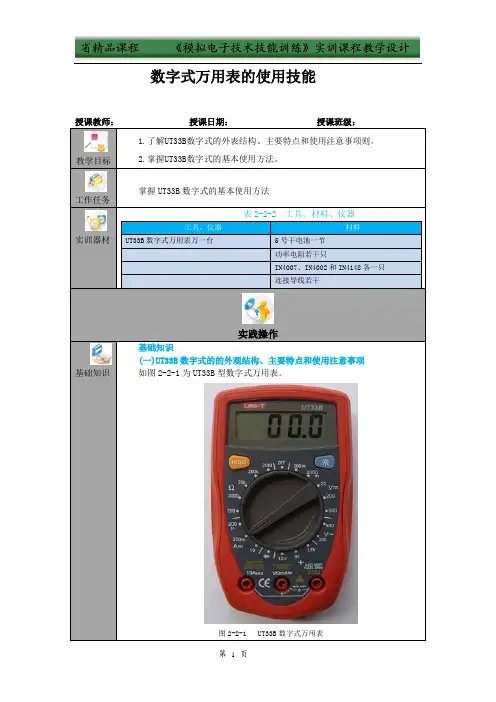

数字式万用表的使用技能教学设计
数字式万用表的使用技能教学目标1.了解UT33B数字式的外表结构、主要特点和使用注意事项则。
2.掌握UT33B数字式的基本使用方法。
工作任务掌握UT33B数字式的基本使用方法实训器材表2-2-2 工具、材料、仪器工具、仪器材料UT33B数字式万用表万一台5号干电池一节功率电阻若干只IN4007、IN4002和IN4148各一只连接导线若干实践操作基础知识基础知识(一)UT33B数字式的的外观结构、主要特点和使用注意事项如图2-2-1为UT33B型数字式万用表。
图2-2-1 UT33B数字式万用表1.UT33B数字式万用表的外观结构如图2-2-2为UT33B数字式万用表的外观结构。
各旋钮的名称和作用如表2-2-1所示。
图2-2-2 UT33B数字式万用表的外观结构表2-2-1UT33B数字式万用表面板各旋钮的名称与作用序号名称作用和使用方法1 LED显示屏用于显示被测量与标志符，最大显示1999或-1999，有自动调零及极性自动显示功能。
2 HOLD按钮保持测量值按钮。
按下此按钮即可将测量值保持，释放此按钮又即刻进入测量状态。
3 按钮可进行背光控制，按下蓝色按钮即点亮LED的背光灯，再次按一下该按钮则关闭背光灯。
4 Ω电阻档将量程开关置于电阻档的不同档位时，便可测量相应的电阻值。
5 V—直流电压档用于测量直流电压。
将量程开关置于该档的不同档位时，便可测量相应量程的直流电压。
6 量程功能开关选择不同的测量功能。
7 A—直流电流档用于测量直流电流。
将量程开关置于该挡的不同档位时，便可测量相应量程的直流电流。
8 V～交流电压档用于测量交流电压。
将量程开关置于该档的不同挡位时，便可测量相应量程的交流电压。
9二极管及蜂鸣器档将量程开关置于二极管及蜂鸣器档位时，就可以测量二极管的正向电压V F（电压单位为mV）或作通断路检测（UT33B无蜂鸣器）。
数字式万用表的使用
七、检测万用表内保险的好坏
万用表处于电阻 档，正极表笔 （红色探针）插 入电流检测插孔， 如果电阻小于 0.5欧姆，则表 明保险丝完好。
先让断电器触点闭合，然后把万用表串接在点火线 圈初级回路中，再把点火开关打开，电流应由红表 笔流入，黑表笔流出。如图3—49所示。
4 读数：
所测得的电压 值为4.08A。
操作练习——测量电容：
步骤： 1 选择量程：
:估算:
看电容器的容量标志来判断电容的大 小，如图3—53所示，“473”电容的 大小为47×103PF=47nF。
先区分交、直流电， 四个档上的数字代表 这四个档所能流过的 最大电流值
注意：电流的测量是 将表串入被测电路； 表笔用法：红表笔根 据估计电流大小插入 标有“mA”或“A”的 孔中! 1A＝1X10³ mA
3. 电阻的测量
（ Ω ）
档位置于电阻测量档，红黑表笔接在被 测设备（电阻）两端。 （1）表笔插到相应的孔内。 （2）估算电阻大小，选择相应的档位。 （3）测量时与被测量设备并联，设备断电 测量，测量受其它设备影响时设备要脱离 电路测量。
数字万用表液晶显示屏
MS8200型
测量电阻时注意，用大量程测小电阻会出现 “000”，无阻值；用小量程测大电阻会出现 “1”无穷大。
数字万用表液晶显示屏
读数
数字万用表可以从显示屏上直接读取读数， 不用转换。 注意极性和单位。数量单位随 “量程”变而变。
数字万用表液晶显示屏
读数
根据测量要求，接好万用表表笔，待显示稳 定后，直接从显示屏上读取读数。
数字万用表液晶显示屏
MS8200型
若显示屏上出现 符号，表示电池电压低。 此表在低电压下工作，读数可能出错，为避 免错误的读数造成错觉而导致电击伤害，显 示低电压符号时应及时更换电池。
数字式万用表的使用
数字式万用表的使用数字式万用表采用数字显示代替传统万用表的指针指示。
数字式万用表具有很高的灵敏度和准确度，显示清晰美观，便于观看，且具有无视差、功能多样、性能稳定、过载能力强等优点，因而得到广泛的应用。
（1）数字式万用表的组成数字式万用表由信号调节器、直流数字电压表和电源三大块组成。
其中，信号调节器主要是进行被测参数与直流电压之间的转换，一般包括直流衰减器（进行直流测量）、A－D转换（进行交流测量）、I －V转换（进行电流测量）、Ω－V转换（进行电阻测量）等几个主要部分。
直流数字电压表由A－D转换、计数器、译码显示器和控制器等组成。
DT－890系列万用表是我国当前较为流行的三位半数字式万用表。
（2）DT－830型万用表的外形结构DT－830型万用表的面板如图所示。
主要包括显示器部分、电源开关、量程选择开关、hFE插口、输入插孔、输出插孔和电池盒等组成。
1）显示器：采用三位半大字号LCD显示器，最大显示值为199.9。
仪表具有自动调零和自动极性显示功能，如果被测电压或电流为负，则自动显示负号，仪表还具有电池电压不足提示功能、超量限指示功能等。
2）电源开关：字母“POWER（电源）”置“ON”为开，“OFF”为关。
3）量程开关：为6刀28掷开关，可用万用表的面板完成测试功能与量程的选择。
4）h FE插口：采用四芯插座，标有B、C、E（E有两个，内部连通）。
用于测量晶体管h FE.。
5）输入插孔：共有4个输入插孔，分别标有“10A”、“mA”、“COM”和“V·Ω”，在“V·Ω”与“COM”之间标有750V和1000V，表示从这两个插孔输入的最大交流电压不得超过750V（有效值），最大直流电压不得超过1000V，在“mA”与“COM”之间标有MAX200mA，表示最大输入电流为200mA；在“10A”与“COM”之间标有“10AMAX”表示最大输入电流10A。
6）电池盒：位于后盖下方，“OPEN”表示打开熔丝（0.5A）也装于其中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字式万用表的使用教案
一、教学目标
1、熟悉数字式万用表面板。
2、初步掌握用数学式方用表测量各种电量的方法。
3、初步掌握用数字式万用表判断二极管好坏与极性的方法。
二、教学重难点
万用表的测量使用与读数方法。
三、教学过程
1、导入新课
进入80年代后，随着单片集成电路CMOS技术和AD转换器的广泛使用，新型袖珍式数字万用表（DMM）得到推广和普及，逐步取代了模拟万用表。
与模拟万用表相比较，数字万用表具有准确度高、显示清晰、性能稳定、功能多、过载能力强、便于携带等特点，因此受到广大科技工作者的欢迎。
2、学生自学课本，按要求回答以下问题：
（1）数字式万用表与指针式万用表在使用上有哪些不同？
（2）怎样用数字式万用表测量交、直流电压、电流？
（3）用数字万用表测电阻时应注意哪些问题？
3、了解数字万用表的使用：
（1）二极管蜂鸣档的使用主要功能：测量三极管压降，判断三极管正负极性，判断线路通断。
（2）判断正负极，教师引导学生说出正负极。
（3）短路检查。
4、练习
教师示范一次数字式万用表的使用，引导学生进行使用，出现问题及时回答。
四、小结
1、当万用表的电池电量即将耗尽时，液晶显示屏角左上角会有电池符号显示，表示电池电量低，需更换电池。
2、测量时若显示的是数字1或OL，则表明超量程了，应加大量程重新测量。
3、有的类型数字万用表没有自动关机功能，所以使用过后一定要将电源开关置于关闭状态，以免耗尽电池的电量。
