实验一：镜质组反射率测定方法
镜质组反射率测定方法
1.原理
煤的镜质组反射率，是镜质组(在绿光中546nm)的反射光强对垂直人射光强的百分比。
测定时，是根据CCD所接收的反射光强与其光电信号成正比的原理，在显微镜下一定强度的人射光中，对比镜质组和已知反射率的标准片的光电信号值而确定的。
2.适用范围
实验所用样品为粉煤光片(或块煤光片)，适用于单煤或混合煤，也基本上适用于沉积岩中分散有机质(镜煤色体和其他固体有机质)的反射率测定。
3.使用仪器和材料
3.1 偏光显微镜
3.1.1 测量光源功率不小于30W的钨卤素灯或钨丝白炽灯。
3.1.2 起偏器和检偏器应能装卸和旋转。
3.1.3 孔径光圈和视域光圈其中心和大小能调节，并能调节到同一水平光轴上。
3.1.4 物镜，无应变的油浸物镜。
一般放大倍数为x25至x60。
当测定特别微小的颗粒时，可采用倍数更高的油浸物镜。
3.1.5 目镜，观察目镜与测试目镜的放大倍数一般为x10。
观察目镜中应装有十字线和测微尺。
3.1.6 载物台垂直于显微镜竖轴，转动360度时，对中倍物镜的焦距无影响。
载物台上应装有机械推动尺，其X, Y轴的最大移动范围不小于20mm，物台测微尺最小刻度为1/100mm。
3.2 分光光度计
3.3 标准片和浸油
3.3.1 反射率标准选用与煤的反射率接近的一组合格的反射率标准片。
应保持标准片的表面光洁。
经常检查其反射率值，一般用一系列标准片相互比较检查。
3.3.2 零标准片它在浸油中的反射率小于10-6% .
33.3.3 油浸液最好采用在23℃时折射率(546n m光中)为1.518。
4.实验步骤
4.1 制样
用试样压平器、胶泥、载片将光片固定在载片上。
4.2 调整仪器
4.2.1仪器启动
打开电源、灯和仪器有关的电器部件，并调到规定的数值上。
4.2.2调节显微镜光学系统
4.2.2.1校正物镜中心，使其与显微镜竖轴一致。
4.2.2.2调节照明系统，其步骤如下
－在已经压平的标准片(或试样)上滴以浸油，置于载物台上，并准焦。
－调节灯，使其成为克勒照明方式，即将灯丝的像聚焦到孔径光圈上，使灯丝像与十字丝对中，并恰好充满孔径。
－调节孔径光圈：先推人勃氏镜(或取下目镜)。
若用镀膜平面玻璃或史密斯照明器时，使孔径光圈的像向十字丝中心对中。
在保证足够分辨率的前提下，尽可能缩小孔径光圈，以便缩小物镜的有效孔径角。
最后关上半挡板，以进一步除失杂散光。
－调节视域光圈：使照明视域直径小于全视域的三分之一，最好为测量面积直径的2-3倍，并目使视域光圈向十字丝中心对中。
然后调节视域透镜，使视域边缘准焦、清晰。
4.2.2.3调节测量光栏，选择适当直径的测量光栏(亦可调节其高低)，以保证测量面积的直径小于10μm，并使光栏中心与竖轴对中。
4.2.2.4确定起偏器的位置
－先将检偏器移出光路；
－测定随机反射率时，取出起偏器或加人起偏器；
－测定最大反射率时，若使用镀膜平面玻璃照明器或史密斯照明器时，将起偏器置于0度(偏光振动动方向为东西向)，若使用贝瑞克棱镜照明器，将起偏器置于45度位。
4.3仪器的检查与标定
4.3.1检杏载物台是否垂直于光学竖轴
将样品置于严格整平的在物台上，转动物360度，若光电信号值的相对变化大于该标准片理论值的2%，则证明载物台不垂直于竖轴，经修理合格后方可使用。
4.3.2仪器的标定
仪器的可靠性建立之后，在测定某一批试样之前，再选取两个与试样反射率相近的标准片，在显微镜下进行标定，使其显示的读数在标准片反射率小于2%时，与理论值之差不超过0.01%；大于2%时，不超过0.02%，然后才能进行试样测定。
4.4对光片的要求
4.1 抛光面应在x25至x50的干物镜与一定倍数的目镜配合下进行检查。
要求煤粒表面无明显麻点、基本无擦痕、无抛光料和污物。
4.2 抛光后的光片应在空气中或于燥器中千燥12h后方可测试。
4.3 检查试样是否整平，推人镀膜平面玻璃照明器，将整平后的试样在物镜下准焦，再推人勃氏镜(或取下目镜)，将孔径光圈缩到最小，转动物台时孔径光圈的像应保持在中心(说明试样表面已垂直于竖轴)。
若不在中心，应重新整平试样。
4.5 油浸中最大反射率测定方法
测定对象：在烟煤和无烟煤中选择无结构镜质体(collinite)中的均质镜质体(telocollinite)和基质镜质体(desmocollinite)；在褐煤中选择均匀凝胶体(levigelinite)或充分分解腐木质体(eu-ulminite)作为反射率测定对象。
测定步骤：
移出检偏器，放人起偏器，再将整平后的试样滴上浸油，置于物镜下；
准焦。
从试样的一角开始，用机械推动尺移动试样，根据试样中测定对象的多少来确定点距、行距，以保证所有测点均匀布满全片，一般点距为0.5-1.0mm，行距为11.0-2.0mm。
当十字丝落到测定对象上时，在测量范围内(直径一般l0μm)无抛光缺陷、无矿物等包体，又不受突起影响、不受高反射率矿物1飞扰时方可测取该点的数值。
测点选定之后，使反射光投到CCD上，缓慢转动物台360度，应出现两次相同的最大值，此即为最大反射率。
若这两次最大值有明显差别，应找出原因(如油有气泡、试样倾斜)。
在一个试样测定过程中，如果发现读数明显增大或减少，应停止测定，查明原因。
每个试样测完之后，用最接近试样反射率的标准片检查测量系统的稳定性，若与理论值之差大于0.02，则该试样的测值无效。
4.6 油浸中随机反射率的测定方法
取出起偏器和检偏器，使人射光为自然光(经反射器后变为部分偏振光)，按
4.5的规定选好测点，不必转动物台，直接测定每个点的反射率值。
5.数据分析
5.1 计算平均值和标准差
5.2 报告格式
5.3 结果校正。
煤的镜质体反射率显微镜测定方法
煤的镜质体反射率显微镜测定方法正文：说起煤，咱们得聊聊它的那些事儿。
煤可是个好东西，能发电、做饭，还能取暖。
不过，说到煤的品质，那可就得看它里面的“宝贝”——镜质体了。
今天呢，我就来给大家说说怎么用一种特别的方法来测测煤里镜质体的反射率，也就是我们常说的“镜质体反射率”。
首先得挑一块好煤。
这煤得是那种颜色深、质地硬的，这样测出来的数据才靠谱。
选好了煤，咱们就得准备工具了。
有那种专门的显微镜，还有各种试剂和器材，比如酒精灯、烧杯、试管啥的。
这些玩意儿可不是随便用的，得按步骤来。
开始吧！先把煤磨成细粉，放进试管里。
然后呢，往里面滴几滴试剂，让煤和试剂混在一起。
这时候，你得仔细观察，看看煤是怎么反应的。
要是煤和试剂反应得好，那就意味着煤里的镜质体多；要是没反应好，那就说明煤里的镜质体少。
接下来就是最关键的一步了——测量。
把试管放到显微镜下面，调整焦距，让煤的图像在屏幕上清晰可见。
这时候，你就能清楚地看到煤的纹理啦。
要是煤的纹理看得清楚，那就意味着煤里的镜质体反射率高；要是纹理模糊，那就说明镜质体反射率低。
最后一步，也是最重要的一步——分析。
根据测量结果，我们可以算出煤的镜质体反射率。
这个数值可是衡量煤品质好坏的关键哦。
高的话，煤就质量好；低的话，煤的质量可能就不太好。
说起来简单，做起来可不容易。
得细心观察，还得有耐心。
有时候，煤的反应可能不太明显，这时候就得多试几次，直到找到最佳条件。
而且啊，还得保证操作过程准确无误，这样才能得到可靠的数据。
总的来说，测煤的镜质体反射率可是一门技术活。
得有专业知识，还得有实践经验。
只有这样，咱们才能准确地评估煤的品质，为煤炭的开采和利用提供科学的依据。
镜质组反射率的测定
镜质组反射率的测定镜质组反射率测定作为一种评价镜质组的重要技术指标，具有重要的实际价值。
对于有色镜片的研究生和研究者来说，掌握和了解镜质组反射率测定的原理和方法非常重要。
一、镜质组反射率的概念反射率是指光照射在镜质组表面上时，反射光的比例。
它是反射光强度和入射光强度之比，表示为百分数（%）。
简言之，镜质组反射率表示光照射在镜质组上时，反射光的强度与入射光的强度之比。
二、镜质组反射率测定原理镜质组反射率是由激光棒、反射镜、腔内放大器、反射透镜、观察面、温度计等组成的复杂装置检测出来的。
当光照射到镜质组表面时，会先发生折射，然后形成内反射，最后反射光会穿过反射镜，进入腔内放大器，由反射透镜将反射光照射到观察面，从而获得观察数据，计算出镜质组的反射率。
三、镜质组反射率测定仪的使用1、安装测定仪：将镜质组平整地安装到测定仪上，并校平后将其固定住。
2、校准：将待测镜质组与标准参比镜质组对比，待测镜质组放置校准片上，通过调节折射率来使两者在紫外至可见光波段的反射率差分到一定范围内，即可认为校准完毕。
3、测量：在设定好光谱波长和反射角度，打开测定仪，将待测镜质组放入并固定，等待极值稳定后，可获得测量结果。
四、镜质组反射率测定的应用镜质组反射率测定已被广泛应用于有色镜片的研究和制造，用于颜色特性和质量检测等。
一般来讲，反射率越高，光照射在镜质组上时反射出来的光强度越强，颜色性能也就越好，且由于增加了反射率，对于光的衰减的贡献也越大，用于户外照明等场合也具有良好的照明效果。
镜质组反射率测定是检测和评价有色镜片质量的重要技术手段，在科学研究和工业制造中有重要的实际意义。
只有熟练掌握和理解镜质组反射率测定的原理和方法，才能对其进行有效的掌控和应用。
在实践中，要确保测定仪的准确性和可靠性，以便获得满足研究需求的有效测量结果。
镜质体反射率测定方法
镜质体反射率测定方法
镜质体反射率是一种评价一种表面材料耐受镜质环境的指标，涉及到在反射面积内反射光的能量占实际反射光的能量的比率。
镜质体反射率测定方法属于物理性能测试方法之一。
测量步骤：
1）实验准备：准备好被测样品和标准样本，以及测量仪器。
2）筛选光源：选择正确的光源波长，一般使用可见光，为避免引起误差，光源要均匀，稳定。
3）调节光源和测量仪器：调节光源和检测仪设置，保证可以获得恒定的光强度。
4）测量：把被测样品放入测量仪器，根据仪器的指示和测量参数开始测量。
5）数据处理：根据测量的数据和参数，使用特定的公式计算出镜质体反射率的值，完成测试。
以上就是简单的镜质体反射率测量方法，如果测量的是非镜面表面，平均反射率应该加以纠正。
具体操作过程及步骤较为复杂，详细操作步骤可以查阅相关专业技术文档或专业人士。
镜质组反射率的测定
镜质组反射率的测定
镜质组反射率是指镜质组中光子的反射率，它是指光线从镜质组中反射出去的百分比。
它是相机照像机系统中一个重要参数，决定了拍摄照片的质量。
因此，测量镜质组反射率是重要的。
镜质组反射率的测定方法有多种，其中最常见的是基于半导体材料的测试法。
这种测试方法大致如下：首先将半导体材料放入光学台上，根据镜质组反射率的不同，调节反射镜的位置，确定最佳反射镜位置；然后，在调节反射镜位置的基础上，将调节镜放入反射仪中，调节反射仪，调节反射镜的位置，以得到最佳反射面；最后，用反射仪测量反射镜上的光强，计算镜质组反射率。
另外，也有用机械方法来测量镜质组反射率的方法。
这种方法大致如下：首先将机械测试装置装在反射镜上，然后使用测试装置向反射镜施加力，确定反射镜的最佳位置；然后，调节反射镜的位置，使得测试装置能够对镜质组施加力，这样便可以确定最佳的反射镜位置；最后，用反射仪测量反射镜上的光强，计算镜质组反射率。
此外，还有基于X射线技术的测试方法，这种方法使用X射线路径技术测量反射镜上的X射线强度，从而测量镜质组反射率。
镜质组反射率的测定方法，不仅可以用于相机照像机系统，而且在工业应用中也有重要的作用。
镜质组反射率的测定方法是用来控制工业产品的质量的一种重要手段，比如汽车零部件，太阳能电池等。
以上是有关镜质组反射率的测定介绍。
从以上可以看出，镜质组反射率的测定对于改善相机照像系统的质量，以及在工业应用中提高
产品质量和效率，具有重要的意义。
在测量镜质组反射率的时候要根据具体的情况，选择最合适的测试方法，以更好地改善反射效果，提高产品质量。

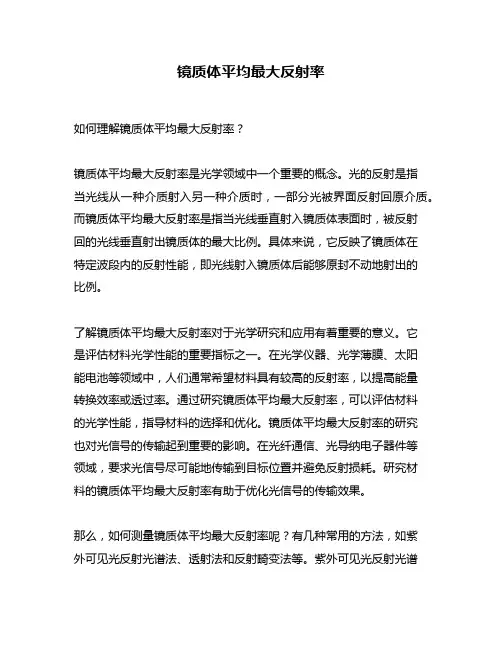

镜质体平均最大反射率
镜质体平均最大反射率如何理解镜质体平均最大反射率？镜质体平均最大反射率是光学领域中一个重要的概念。
光的反射是指当光线从一种介质射入另一种介质时，一部分光被界面反射回原介质。
而镜质体平均最大反射率是指当光线垂直射入镜质体表面时，被反射回的光线垂直射出镜质体的最大比例。
具体来说，它反映了镜质体在特定波段内的反射性能，即光线射入镜质体后能够原封不动地射出的比例。
了解镜质体平均最大反射率对于光学研究和应用有着重要的意义。
它是评估材料光学性能的重要指标之一。
在光学仪器、光学薄膜、太阳能电池等领域中，人们通常希望材料具有较高的反射率，以提高能量转换效率或透过率。
通过研究镜质体平均最大反射率，可以评估材料的光学性能，指导材料的选择和优化。
镜质体平均最大反射率的研究也对光信号的传输起到重要的影响。
在光纤通信、光导纳电子器件等领域，要求光信号尽可能地传输到目标位置并避免反射损耗。
研究材料的镜质体平均最大反射率有助于优化光信号的传输效果。
那么，如何测量镜质体平均最大反射率呢？有几种常用的方法，如紫外可见光反射光谱法、透射法和反射畸变法等。
紫外可见光反射光谱法是通过测量光线射入材料后反射的光强度来获得材料的反射率曲线。
透射法则是将光线投射到材料上并测量透射和反射光的强度，从而计算反射率。
反射畸变法是通过测量光线在材料和空气之间的交界处产生的畸变来计算反射率。
这些方法的选择取决于具体的测量需求和实验装置。
测量镜质体平均最大反射率是一项技术含量较高的工作，需要仪器的准确度和稳定性。
在实际应用中，镜质体平均最大反射率的研究和控制是一个复杂而多样化的过程。
镜质体平均最大反射率受到材料本身的物理性质和结构的影响。
材料的折射率、透明度、厚度以及表面处理等因素都会对反射率产生影响。
外界环境和工艺条件也会影响镜质体平均最大反射率。
温度、气体浓度、湿度等参数的变化都可能导致反射率的变化。
在研究和应用中，需要全面考虑这些因素，找到适合的方法和控制手段来实现所需的反射率。
7-03煤岩学培训教材-镜质组反射率的测定
一、方法的测试基础与通则 -3
• • 3 显微分光光度计： 由光栅、分光部件、光电检测器、控制部件组 成 1）采用全息衍射分光技术,测试波长精度 2）采用数字光电检测器及噪声控制部件，仪器 整体的使用寿命及稳定性得到了很大的提高； 3）运用SOC 技术设计的仪器控制组件，运用 了大量的半导体芯片替代PCB 线路板，减少了 故障率提高了仪器的使用率。
图1 不同变质Βιβλιοθήκη 度煤的镜质组反射率分布特征图2. 混煤中镜质组反射率分布有两个以上的峰
四、数据处理-2
• 4. 反射率分布对配煤中镜质组具有精确的可加性 ，即可显示配煤中镜质组的质量。目前配煤的其 它结焦性和粘结性指标都尚无此特性图。 • 5. 反射率曲线上每一点镜质组在化学结构上的差 别 – 反射率能综合地标志煤中各种显微组份的化学 结构不同，及其随变质程度变化而变化的规律 – 反射率曲线能最细致地表示镜质组性质的差别 • 自然界煤中镜质组，几乎同一煤田，同一层煤中 每一镜质组条带中的每一微粒，它们的化学结构 几乎都不是完全相同的，而只是相似。
一、方法的测试基础与通则-6
• 4. 反射率测定方法进展的历程
• • 6) Rmax和Re的各自优点: Rmax: Rmax是煤变质程度的天然指标,而Re却随层面与偏光面的 夹角而变化; 标准偏差很小,而Re仅小于Rmin; 在配煤中,较易辨别单种煤; Re在非偏光下测定,条件不可能严格; 预测焦炭强度的几种主要方法是以Rmax为基础的。 • Re: 测定时,不需转载物台,测定速度快; 不会由于载物台中心不准,产生偏差; 因不需转动载物台,故可测定小于5微米颗粒。
镜质组反射率指标：利用煤镜质组反射率与煤种的对应 关系，可以初步判别不同的煤种及其比例
平均Romax(%) 煤种
煤岩测定
煤岩分析仪测定煤的镜质体反射率和煤岩显微组分一、实验目的1、了解MCA SmartScope 2000 series全自动智能型煤岩分析仪测定原理和应用。
2、熟悉煤样的制备、镜质体反射率和煤岩显微组分的测定方法。
二、实验原理1、镜质体反射率的测定原理：在显微镜油浸物镜下，对镜质体抛光面上的限定面积内垂直入射光的反射光（λ=546nm）进入光电转换器由光信号转换为电信号，经仪器放大后由精密仪器测出，再与已知反射率的标准物质在相同条件下的反射光强度进行对比计算，结果即为镜质体反射率，用Rmax或Re表示。
2、煤岩显微组分的测定：根据煤中不同的显微组分颜色、反射力、突起、形态、结构特征，将粉煤光片置于反射偏光显微镜下，白光入射，用数点法统计各种显微组分的百分比。
三、仪器和药品仪器：MCA SmartScope 2000 series全自动智能型煤岩分析仪1台、稳压器1台、测温仪1台、打印机1台、预磨机1台、抛光机1台、超声波清洗器1台、干燥箱1台；坩埚、玻璃棒、（冷胶模具）、（镶嵌机、电热炉）等；药品：冷成型：[冷胶粘结剂（不饱和聚酯树酯）、固化剂[过氧化环已酮和二丁酯溶液（1+1）]、促进剂（钴皂液在苯乙烯中6%溶液）]、热成型：镶嵌粉抛光剂、香柏油、乙醇等。
四、实验步骤1 煤砖光片的制备1.1 粉煤样的制取将空气干燥煤样通过反复过筛和反复破碎筛上物，直至完全通过1mm试验筛，使小于0.1mm的煤样质量不超过10%。
1.2 制备煤砖1.2.1 冷胶法制备煤砖不饱和聚酯树脂冷胶的配制：依次滴入粘结剂（不饱和聚酯树脂）、促进剂（钴皂液在苯乙烯中6%溶液）、固化剂 [过氧化环已酮和二丁酯溶液（1+1）]，树脂大约5g，固化剂和促进剂约10-12d。
将配好的不饱和聚酯树脂倒入坩埚中，称取煤样约10g边倒边搅拌，使煤胶混合均匀，搅拌至胶变稠到可以阻止煤粒下沉时，停止搅拌，快速倒入冷胶模具槽内，拍打使气泡排出，待固化后取出。
煤中镜质组反射率的测定
中镜 质 组 反 射 率 是 判 定 煤 变 质 程 度 的 重 要 指 标 之
一
流强 度 与入射 光强 度成 正 比 ，据此 在入 射光 强度 不 变的 条件 下 ，比较标 准物 质 与欲测 样 品的光 电流 强 度 ，即可得 出测定样 品 的反射 率 Ｒ值 。
。
近 年来 ，针 对镜 质组 反射 率 的测定 方法 以及 相
０ 引
言
计 。显微 光度 计 的原理 是利 用光 电效应 来获 取测 量
值 。所 谓光 电效应 是指 物质在 光 的作用 下发 射 电子 现象 ，所 释放 出的光 电子在 电场 中形成 电流 ，在 单 位时 问和 单位 面积 内 ，被 光照 射物 质所 产生 工原 料 ，对其 合理 利 用基 于 用准 确且 有效 的检 测方 法来 测定 其性 质 。煤
测2014年10月2个与试样反射率相近的标准物质在使显示的读数与其标准值之差不大调整焦距寻找镜质组颗粒检查记录仪的基数是否与标样相仪器会偏离标样的认定值反射率的测定值明显偏离以前的测定值力作用下会有不同程度的下移因此在测定镜质组反射率的过应尽量缩短时间以保证测定的准确性受人为因素的影响32镜质组颗粒的鉴别镜质组反射率测误差大小与能否准总体特征片中有类似的组分33镜质组反射率测定结果的影响因素镜质组富集程度具有差异性煤田地质学认为镜质组是由高等植物的根茎叶在覆水的还原条件下经凝胶化作用而形成的和干酪根类型中富集程度的差异一方面限制了反射率测定结果的应用范围另一方面也给样品制备镜下识别以及获取足够的测点数目等带来困难
Ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎｔ ｏ ｆ ｒ ｅ ｆ ｌ ｅ ｃ ｔ ａ ｎ ｃ ｅ ｏ ｆ ｖ ｉ ｔ ｒ ｉ ｎ ｉ ｔ ｅ ｏ ｆ ｃ ｏ ａ ｌ
煤的镜质组反射率测定方法的探讨
０． ５
１０ ．
１５ ．
００ ．
０． ５
１Ｏ ．
１５ ．
查 庄 气 煤 自动 测 定 Ｒ一 平 均 值 ０ ８ ８ ．７
２ ０
１ ０
查 庄 气煤 人 工 测 定 Ｒ 平 均 值 ０． ３ ６ ６
Ｏ
ｎＯ
Ｏ． ５
１Ｏ ．
１５ ．
Ｏ． ０
０． ５
１Ｏ ．
１５ ．
许 昌瘦 煤 人 工 测 定 Ｊ 平 均 值 １８ ．ｌ
０． ０
０． ５
ｌ０ ＿
１５ ．
２ ０ ．
００ ．
０． ５
１０ ．
１５ ．
２． ０
澳 大 利 亚 焦煤 自动 测定 Ｒ啊平 均 值 １５ ．１
２０ ｌ Ｏ
１ ０
澳 大 利 亚 焦煤 人 工 测 定 Ｒ一 平 均 值 １５ ．２
１ 试 验 部 分
１ 主要 仪 器设 备 。Ｈ 型 显微 光 度 计 、Ｆ Ｒ ） Ｄ ＩＭ
工 测 定 方法 （ １ 。 由 图 １看 出 ，气 煤 和 含 有 气 图 ） 煤 的配 合 煤 人 工 测 定 与 自动 测 定 的结 果 有 较 大 差
３０
２０
ｌ Ｏ
０
０． ０
部 通 过 ｌ 万 扎 筛 ， 小 于 ０１ 粒 度 不 超 过 ｍｍ ． ｍｍ
１ ％。缩 分 出样 品约 ２ ｇ ０ ０ ，与镶 嵌 粉按 ２： （ 量 １ 质
《 的镜 质 体 反射 率 显微 测 定 方 法 》 只是 适 用 于人 煤 工测 定 。随着 自动 显微 光度 计 的研发 和样 品制 备 的
ｍ Ｏ
煤的镜 质组 反 射率 是反 映煤 变质 程度 的最 佳指
SYT5124-95沉积岩中镜质组反射率测定方法
SY 中华人民共和国石油天然气行业标准SY/T 5124—1995 ───────────────────────────────沉积岩中镜质组反射率测定方法1995—12—25发布 1996—06—30实施───────────────────────────────中国石油天然气总公司发布前言镜质组反射率是石油地质勘探中研究生油岩成熟度及古地温变化的常规分析参数，为了适应90年代专业技术的新发展，便于国内外技术交流，尽快与国际通用标准接轨，对SY 5124—86《有机质中镜质组反射率测定方法》进行了修订。
将原标准名称改为《沉积岩中的镜质组反射率测定方法》，适应范围扩大至对干酪根以及碎屑岩、碳酸盐岩和煤岩等全岩中的镜质组反射率测定，并对其中的光片制备、仪器调节、组分识别以及数据的精密度等内容进行了补充或修改，提高了标准的实用性、科学性和先进性。
本标准自生效之日起，同时代替SY 5124—86。
本标准由石油地质勘探专业标准化委员会提出并归口。
本标准起草单位：胜利石油管理局地质科学研究院。
本标准主要起草人：李佩珍本标准参加起草人：熊玉文王可仁张学军张敏尹玲张敏锋目次前言1 范围 (1)2 原理 (1)3 试剂材料及标样 (1)4 仪器设备 (1)5送样要求及光片制备 (2)6 测定对象及检测环境 (2)7 测定步骤 (2)8 数据处理及报告内容 (3)9 精密度 (3)中华人民共和国石油天然气行业标准SY/T 5124—1995代替SY 5124-86沉积岩中镜质组反射率测定方法───────────────────────────────1范围本标准规定了镜质组反射率的测定及数据统计处理方法。
本标准适用于岩石中富集的干酪根以及碎屑岩、碳酸盐岩和煤岩等全岩中镜质组反射率的测定。
2 原理镜质组反射率是指在波长546nm±5nm(绿光)处，镜质组抛光面的反射光强度对垂直入射光强度的百分比。
它是利用光电效应原理，通过光电倍增管将反射光强度转变为电流强度，并与相同条件下已知反射率的标样产生的电流强度相比较而得出。
