数控机床的数字化全闭环控制
浅谈数控机床C轴的功能和控制

浅谈数控机床C轴的功能和控制摘要:C轴越来越广泛地被应用到数控机床上,根据不同品牌的机床,它的功能与控制都有所不同,但基本原理没变,还是360度的一个圆作为一个可控制轴。
这里浅显地介绍一下C轴定义和功能,以及它的驱动和检测,结合三菱数控系统M70V A来探讨一下它在DLA20车削中心上的应用与参数的设置。
关键词:数控机床;C轴功能与控制1.C轴的定义和功能对于数控车床来说,所谓C轴就是对应绕Z轴的旋转运动,既可实现主轴周向的任意位置控制,又能实现X-C、Z-C联动。
主轴周向的任意位置控制,就是主轴分度的概念,配合锁紧装置可以将加工件定位到一个你所需要的度数,C80.000或者C161.000等等。
比如数控花键铣床,就是利用C轴分度的功能,根据加工工艺的要求,将360度等分成几份,在加工程序中按照旋转度数来编程。
对于数控丝杆磨床来说,头架的控制就是C轴,在加工过程中是连续低速旋转,带动Z轴作联动,即C轴转一圈Z轴走一个螺距。
车削中心上的C轴,既可实现主轴周向的任意位置控制,又能实现X-C、Z-C轴的联动。
车削中心是在普通数控车床的基础上,增加了C轴和动力头。
由于增加了C轴和铣削动力头,这种数控车床的加工功能大大增强,除可以进行一般车削外还可以进行径向和轴向铣削、曲面铣削、中心线不在零件回转中心的孔和径向孔的钻削等加工。
车削中心上的C轴控制又叫CS轮廓控制。
CS轮廓控制是在伺服主轴(串行主轴)上组合专用的检测器,通过主轴电机进行定位的一种功能,与主轴定位(T系列)相比精度更高,可以在定位以及其它的伺服轴之间进行插补。
对伺服主轴进行速度控制的情形叫主轴旋转控制,对伺服主轴进行位置控制的情形叫主轴轮廓控制。
对主轴进行轮廓控制的功能就是CS轮廓控制功能。
2.C轴的驱动和检测C轴控制就是位置控制。
对于花键铣床来说,C轴是用来分度的;对于丝杆磨床来说,C轴是连续低速旋转,带动Z轴作联动,这两种机床都是将直线轴作为旋转轴用,所以用伺服电机来驱动就可以了,使用上与通常的伺服进给轴一样。

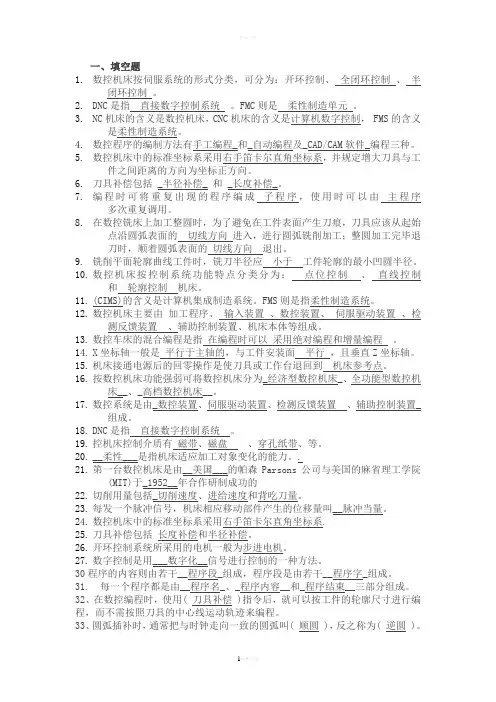

数控答案

一、填空题1.数控机床按伺服系统的形式分类,可分为:开环控制、全闭环控制、半闭环控制。
2.DNC是指直接数字控制系统。
FMC则是柔性制造单元。
3.NC机床的含义是数控机床,CNC机床的含义是计算机数字控制, FMS的含义是柔性制造系统。
4.数控程序的编制方法有手工编程_和_自动编程及_CAD/CAM软件_编程三种。
5.数控机床中的标准坐标系采用右手笛卡尔直角坐标系,并规定增大刀具与工件之间距离的方向为坐标正方向。
6.刀具补偿包括 _半径补偿_ 和 _长度补偿_。
7.编程时可将重复出现的程序编成子程序,使用时可以由主程序多次重复调用。
8.在数控铣床上加工整圆时,为了避免在工件表面产生刀痕,刀具应该从起始点沿圆弧表面的切线方向进入,进行圆弧铣削加工;整圆加工完毕退刀时,顺着圆弧表面的切线方向退出。
9.铣削平面轮廓曲线工件时,铣刀半径应小于工件轮廓的最小凹圆半径。
10.数控机床按控制系统功能特点分类分为:点位控制、直线控制和轮廓控制机床。
11.(CIMS)的含义是计算机集成制造系统。
FMS则是指柔性制造系统。
12.数控机床主要由加工程序、输入装置、数控装置、伺服驱动装置、检测反馈装置、辅助控制装置、机床本体等组成。
13.数控车床的混合编程是指在编程时可以采用绝对编程和增量编程。
14.X坐标轴一般是平行于主轴的,与工件安装面平行,且垂直Z坐标轴。
15.机床接通电源后的回零操作是使刀具或工作台退回到机床参考点。
16.按数控机床功能强弱可将数控机床分为_经济型数控机床_、全功能型数控机床__、_高档数控机床__。
17.数控系统是由_数控装置、伺服驱动装置、检测反馈装置、辅助控制装置_组成。
18.DNC是指直接数字控制系统。
19.控机床控制介质有磁带、磁盘、穿孔纸带、等。
20.__柔性___是指机床适应加工对象变化的能力。
.21.第一台数控机床是由__美国___的帕森Parsons公司与美国的麻省理工学院(MIT)于_1952__年合作研制成功的22.切削用量包括_切削速度、进给速度和背吃刀量。
《数控原理与数控机床》填空 多选

1. 数字控制是用数字化的信息对机床的运动及加工过程进行控制的一种方法。
2. 数控机床按伺服系统的控制原理可分为开环控制、半闭环控制和闭环控制数控机床,其中,精度最高的是闭环控制数控机床。
3. 按机械加工的运动轨迹分类,数控机床可分为点位控制、直线控制和轮廓控制数控机床。
4. NC 机床的含义是数控机床,CNC 机床的含义是计算机数字控制机床。
5. 数控机床大体由输入输出设备、数控装置、测量反馈装置、伺服系统和机床本体组成,其中,数控机床的核心是数控装置。
6. 简单地说,是否采用数控机床进行加工,主要取决于零件的复杂程度;而是否采用专用机床进行加工,主要取决于零件的生产批量。
7. 数控机床按功能水平可分为高级型、普及型和经济型数控机床。
8. 对刀点就是在数控机床上加工零件时,刀具相对于工件运动的起点。
为了提高零件的加工精度,应尽量选在零件的设计基准或工艺基准上。
9. 数控机床坐标系三坐标轴X、Y、Z 及其正方向用右手定则判定,X、Y、Z 各轴的回转运动及其正方向+A、+B、+C 分别用右手螺旋法则判断。
10. 数控机床中的标准坐标系采用笛卡儿直角坐标系,并规定增大刀具与工件之间距离的方向为坐标正方向。
11. 机床的最小设定单位,即数控系统能实现的最小位移量称为脉冲当量,它是数控机床的一个重要技术指标,一般为0.001~0.01mm。
12. 与机床主轴重合或平行的刀具运动坐标轴为Z轴,并规定刀具远离工件的运动方向为正方向。
13. 对于机床X 坐标轴,规定其方向为水平方向,且垂直于Z 轴并平行于工件的装夹面。
14. 在轮廓控制中,为了保证一定的精度和编程方便,通常需要有刀具长度和半径补偿功能。
15. 在铣削平面轮廓零件时,为减少刀具切入切出的刀痕,应采用外延法,即刀具应沿着零件轮廓延长线的切向方向切入切出。
16. 机床接通电源后的回零操作是使刀具或工作台返回到机床参考点。
17. 数控编程时的数值计算,主要是计算零件的基点和节点的坐标。
1数控机床及分类

Page 6
LOGO
数控机床及分类
4.按功能水平分类
◆高档数控机床 ◆中端数控机床 ◆低档数控机床(亦称经济型)
Page 7
LOGO
数控机床及分类
5.按驱动方式分类 ◆步进式 ◆直流伺服 ◆交流伺服(交流模拟、交流数字)
Page 8
LOGO
生活因学习而美好
学而时习之,不亦说乎! ——孔子《论语》
——数控机床及分类
数控机床及分类
数控与数控机床
◆数控: 数字控制(NC—Numerical Control), 以数字化信息对机床运动及加工过程进行控制的一种 方法 。NC已成为数控加工的专用术语。
◆数控技术:用数控机床(数机床:是实现柔性自动化的关键设备,是 柔性自动生产系统的基本单元。
Page 2
LOGO
数控机床及分类
数控机床的分类方法 按控制运动的轨迹特点分类 按伺服系统的控制类型分类
按工艺方法及用途分类 按功能水平分类 按驱动方式分类
Page 3
1 2 3 4 5
LOGO
数控机床及分类
1.按控制运动的轨迹特点分类
◆点位控制数控机床 ◆直线控制数控机床(单轴数控) ◆轮廓控制的数控机床:分为两坐标联 动,2.5坐标联动,三坐标联动,四坐标联 动,五坐标联动等数控机床。
Page 9
LOGO
Page 4
LOGO
数控机床及分类
2.按伺服系统的控制类型分类
◆开环控制的数控机床 ◆全闭环控制的数控机床 ◆半闭环控制的数控机床
Page 5
LOGO
数控机床及分类
3.按工艺方法及用途分类
◆金属切削类数控机床: 数控车床,数控铣床、数控钻床、 数控磨床、数控镗床以及加工中心等。 ◆金属成型类及特种加工类数控机床 数控冲床、数控电火花成型机床、数控 线切割机床、数控超声波加工机床。
光栅尺全闭环plc程序

光栅尺全闭环plc程序光栅尺是一种常见的测量设备,用于实现对零件尺寸、位置等参数的精确测量。
随着工业自动化程度的提高,对测量精度和稳定性的要求也越来越高。
全闭环PLC程序作为光栅尺控制的核心,能够实现高精度、高稳定性的测量结果。
本文将介绍光栅尺全闭环PLC程序的编写、应用实例及调试优化。
一、光栅尺的工作原理与全闭环PLC程序的必要性光栅尺通过光栅盘和光电传感器来实现测量。
当光栅盘旋转时,光电传感器接收到的光信号发生周期性变化,通过计算光信号的周期变化,可以获得光栅尺的移动距离。
然而,在实际应用中,光栅尺的测量误差和外界环境影响难以避免。
全闭环PLC程序通过对测量信号进行闭环控制,可以有效降低这些误差,提高测量精度。
二、全闭环PLC程序的编写步骤与要点1.了解光栅尺的测量范围、测量精度等参数,确定全闭环PLC程序的基本框架。
2.编写光栅尺数据采集模块,实现对光栅尺信号的实时采集和处理。
3.编写误差补偿模块,根据光栅尺的测量数据和预设参数,计算并输出误差补偿信号。
4.编写控制输出模块,根据误差补偿信号,调整光栅尺的驱动信号,实现闭环控制。
5.编写调试与监控模块,对全闭环PLC程序进行实时监控和调试。
三、光栅尺全闭环PLC程序的应用实例及优势1.在数控机床中的应用:光栅尺全闭环PLC程序可以实现对刀具位置的精确控制,提高加工精度。
2.在自动化生产线中的应用:光栅尺全闭环PLC程序可以确保生产线运行的稳定性和一致性,提高生产效率。
3.在机器人领域的应用:光栅尺全闭环PLC程序可以实现机器人运动的精确控制,提高操作精度。
四、光栅尺全闭环PLC程序的调试与优化1.调试过程中,要关注光栅尺的测量精度、稳定性和响应速度等指标,确保全闭环PLC程序的正常运行。
2.针对不同的应用场景和需求,对全闭环PLC程序进行优化,提高光栅尺的测量性能。
3.定期对光栅尺全闭环PLC程序进行更新和维护,确保其长期稳定运行。
总之,光栅尺全闭环PLC程序是提高测量精度和稳定性的有效手段。

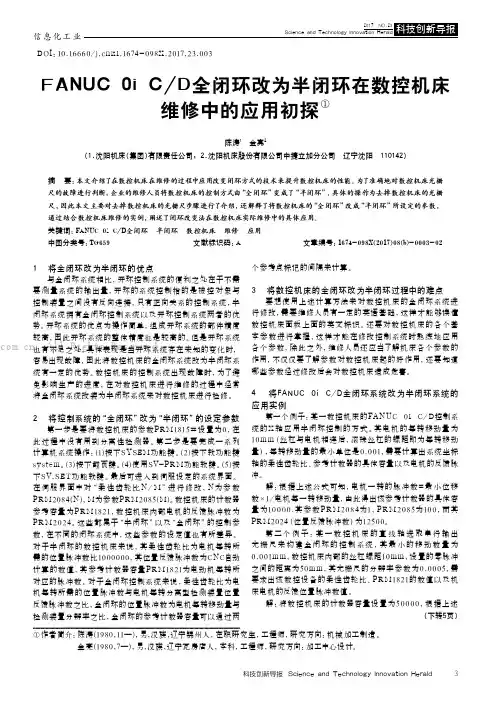

FANUC0iCD全闭环改为半闭环在数控机床维修中的应用初探

(下转5页)DOI:10.16660/j.c n k i.1674-098X.2017.23.003FANUC 0i C/D全闭环改为半闭环在数控机床维修中的应用初探①陈涛1 金亮2(1.沈阳机床(集团)有限责任公司; 2.沈阳机床股份有限公司中捷立加分公司 辽宁沈阳 110142)摘 要:本文介绍了在数控机床在维修的过程中应用改变闭环方式的技术来提升数控机床的性能。
为了准确地对数控机床光栅尺的故障进行判断,企业的维修人员将数控机床的控制方式由“全闭环”变成了“半闭环”,具体的操作为去掉数控机床的光栅尺,因此本文主要对去掉数控机床的光栅尺步骤进行了介绍,还解释了将数控机床的“全闭环”改成“半闭环”所设定的参数,通过结合数控机床维修的实例,阐述了闭环改变法在数控机床实际维修中的具体应用。
关键词:FANUC 0i C/D全闭环 半闭环 数控机床 维修 应用中图分类号:TG659文献标识码:A文章编号:1674-098X(2017)08(b)-0003-021 将全闭环改为半闭环的优点与全闭环系统相比,开环控制系统的便利之处在于不需要测量系统的输出量,开环的系统控制指的是被控对象与控制装置之间没有反向连接,只有正向关系的控制系统,半闭环系统拥有全闭环控制系统以及开环控制系统两者的优势。
开环系统的优点为操作简单,组成开环系统的部件精度较高,因此开环系统的整体精度也是较高的。
但是开环系统也有不足之处,具体表现是当开环系统存在未知的变化时,容易出现故障,因此将数控机床的全闭环系统改为半闭环系统有一定的优势。
数控机床的控制系统出现故障时,为了避免影响生产的进度,在对数控机床进行维修的过程中经常将全闭环系统改装为半闭环系统来对数控机床进行检修。
2 将控制系统的“全闭环”改为“半闭环”的设定参数第一步是要将数控机床的参数PR M1815#设置为0,在此过程中没有用到分离性检测器。
第二步是要完成一系列计算机系统操作:(1)按下SYSEM功能键。
【doc】PLC实现位置全闭环控制

PLC实现位置全闭环控制PLC实现位置全闭环控制韩禄芳介绍由光栅尺,高速计数模块,PLC及伺服电机组成的位置闭环控制系统,以SKJ6000数控双头锯应用为例,描i软件.词PLC位置控制全闭环分类号1文献标识码B5[述际的位置控制应用中,有机械式固定长度定位(如凸轮茈挡块定位,曲轴控制等),电气式固定长度和任意定位控制,目前对位置控制的执行机构多为伺服电机,步进电机,变频电机,压电陶瓷马达及直线马达,其中以压达的步距最细,其定位精度取决于光栅的精度,伺服电最广.目前位置控制系统多以开环系统为主,其闭环控用半闭环,全闭环控制系统一般只有在三坐标测量机,孔,焊接和制作,激光测量,打标及防伪标记等一些精高或加工工件较长的设备有所应用.000数控双头锯的驱动机构采用滚轮在光轴上利用摩动,工作长度6m,要求对工件能实现任意长度的切割,0.1mm,故用光栅作为反馈来进行位置闭环控制,驱动伺服电机,控制系统为PIC,高速计数模块采集光栅尺示和比较位置值.;统的工作原理戒结构机架长度达6.5m,难以依靠机械来保证设备的加工精来回运动存在着累计误差和反向间隙,因存在制造误备每段的误差也各不相同.由于设备的运行是依靠滚上的摩擦来产生驱动力,当摩擦力不足时会产生滑动,圆轴上的位移发生变化而产生误差,因此对于靠摩擦位移的设备在进行位置控制时,必须要有相应的位置行反馈,才能保证位移的精度.刚系统工作原理控制系统组成见图1,控制系统由触摸屏设定目标位控制面板图1置值,通过PLC(FX1N一60MT)将目标位置值与碹(FX2N一1HC)所采集的光栅所反映的当前位置值进;比较值不为0时,由PLC输出相应比例的脉冲数拦机旋转,驱动滚轮在光轴上行走,同时,利用光栅信的实时位置值采集到高速计数模块与目标设定值i比较结果等于0时,PLC就不再输出脉冲数,伺服哇转,系统趋于稳定状态.利用PLC本身内置的Y00'路脉冲输出,不必使用位置控制模块进行定位控制,件的成本与软件编程的时间,当此两路脉冲信号输i响应时间可达到5txs,在5-24VDC的情况下,输出1O~1OOmA.3.PLC位置控制相应的应用指令(1)原点回归指令DZRNSIS2S3Ds1:指定原点回归开始时的速度(Hz),使用161盎..蓬设备管理与维值2011No可设置为10~32767,如使用32位指令时,其值可设置为10~100000.s2:指定到达原点开关后的爬行速度(Hz),目的是为了得到精确的原点定位,设定为i0~32767.s3:原点开关信号,当接受此信号后,回原点开始执行爬行速度,在爬行的过程中,此信号始终接通,一旦此信号断开,原点回归完成.当使用不同的输入信号时,会受到PLC运算周期的影响,从而引起原点位置的偏移增大:D:脉冲输出起始地址,具备脉冲控制功能的PLC必须采用晶体管输出形式,并且脉冲输仅限于Y000或Y001.(2)相对位置移动指令DRVISI52D1D2S1:相对位置输出脉冲数,16指令时:一32768一+32767,32位指令时:一999999一+999999.s2:输出脉冲频率(Hz),使用16位指令时:10~32767,使用32位指令时:10~100000.D1:脉冲输出起始地址,为Y000或Y001.D2:电机旋转方向信号输出起始地址,0N一正向,0FF一负向.可以任意一路输出,旋转方向通过输出脉冲数的正/负符号来确定.(3)绝对位置移动指令DRVASIs2D1D2Sl:绝对位置输出脉冲数,l6位指令时:一32768~+32767,32位指令时:一999999~+999999.S2:输出脉冲频率(Hz),使用16位指令时:10~32767,使用32位指令时:10100000.D1:脉冲输出起始地址,为YO00或Y001.D2:电机旋转方向信号输出起始地址,旋转方向通过目标值与当前值的差值所产生的正/负符号来确定.(4)脉冲输出指令PLSYS1s2D1S1:指定输出频率(Hz),16位指令一1~32767,32位指令一1—100000.s2:指定产生的脉冲量(PLS),l6位指令一10~32767,32位指令一1~2147483647.当该值为0时,输出的脉冲数不受限制.D1:脉冲输出起始地址,为YO00或YO01.输出脉冲的占空比为50%0N,5O%0FF,输出控制不受扫描周期的影响,采用中断处理的方式.(5)带加减速脉冲输出PLSYS15253DSl:最高输出频率(Hz),10—20000.s2:总脉冲输出数(PLS),16位指令一110-32767,32位指令一110~2147483647,设定值不满110时,脉冲不能正常输出. s3:加减速度时间,加减速时间以相同的值动作,加减速时间可设定的最小值为S3≥(90000/S1)x5,加减速时间可设定的最大值为S3≤(s2,S1)x818.D:脉冲输出起始地址,YO00或Y001.带加减速脉冲输出特别适应于步进电机的应用,有利于降低步进电机的起始频率.4.高速计数模块(FX2N一1HC)2相50kHz的高速计数模块为PLC的一个特殊功能模块.与PLC之间通过缓冲存储器进行数据交换(表1),FX2N一囡设苗管理与维修2o11№2表1缓冲存储器(BFM)BFM编号内容#0计数模式K0到KI1缺省值为:KODOWN/UP命令(1相输入#1缺省值为:KO模式)#3.#2环长度高/低缺省值为:K65536写舭命令缺省值为:KO#l1.#10预设置数据高/低缺省值为:KO拌l3.}}12YH比较值高/低缺省值为:K32767#15.革f14YS比较值高/低缺省值为:K32767#21.#20计数器当前值高,低缺省值为:KO菠/写#23,#22最大汁数值高/低缺省值为:KO#25.#24最小计数值高/低缺省值为:K0舵6比较结果#27端子状态读#29错误状态#30模型识别码K40101HE有32个缓冲存储器,每个为16位.要使高速计数模块能正常工作,必须对其缓冲存储器进行设置,本设备BFM#O设置为K2,K2为32位2边缘计数,2相输入(相位差脉冲),计数形式如图2.BFM#4为命令设置参数,参数意义如表2.BFM#21与#20相相a)当相位A输入为ON时,此时如果相位输入由OFF变成ON,计数器计数加1图2相相b)当相位A输入为ON时,此时如果相位输入由ON变成OFF,计数器计数减1表2控制字设置BFM#4…O'(OFF)"1"(ON)bO计数禁止计数允许blYH输出禁止YH输出允许b2YS输出禁止YS输出允许b3YI-I/YS独立动作相互复位动作b4预先复位禁止预先复位允许b5到b7未定义b8无动作错误标志复位b9无动作YH输出复位bl0无动作YS输出复位b11无动作YH输出设置b12无动作YS输出设置一釜盔.主&警型基0L为计数器当前值,读取数据可以通过PLC对#21与#20缓冲器进行操作.PLC对高速计数模块的操作是通过对其缓冲器进行数据读取和下达相关的操作指令,同时也是通过缓冲器获得计数器的错误状态和识别模型标识代码号.三,闭环系统接线原理图(图3)图3尺伺服驱动器通过KM交流接触器送电,提供24VDC控制电源,伺服作好初始化运行准备,P—OT为正限位开关,N—OT为负限位开关,ALM为伺服报警信号输出,当信号均正常时,PLC输出伺服使能信号,相应的控制信号与方向信号后,伺服电机M 才能正常旋转.图3中,Y0输出脉冲信号,Y1输出方向信号,Y2 输出伺服使能信号,X0接收伺服故障报警信号,SB1为运行启动信号,输入到PLC的x1端子,SB2为设备停止信号,输入到PLC的X2端子上,光栅信号输入到高速计数模块FX2N一1HC 上,A12+/A一接受光栅尺的A相信号,B12+/B一接受光栅尺的相信号,YS+/YS一为软比较输出信号,用来控制输出信号的到位处理.从图3可见,伺服电机,PLC,高速计数模块及光栅构成了一个闭环系统,PLC发送指令驱动伺服电机,光栅反馈位置信号到高速计数模块,PLC再从高速计数模块中读取数据,根据实时采集到的数据做相适应的处理.四,软件设计(流程图见图4)根据流程图,对于位置定位控制,本系统的软件设计主要分以下三个功能块.1.高速计数模块当前位置的读取与存储(图5)先将高速计数模块初始化,计数器正常工作后,将缓冲寄存器BFM#21及#20的当前值数据取出存放到数据寄存器D1000中,此时....芷夔.乏至鐾鲞...一..图4fM8002卜_—卜_——【TOKIK0K2K1】高速计数模块初始化l初始脉冲lM8000卜_—卜_—TOKIK4K4M10K1】高速讨'数模块初始化J运行监视lIM8000卜_—卜_——_(MIO)计数允许l运行监视lM8000卜_—卜_——【DFROMKIK20D1000K1]渡取BFM#21,#20当前值l 运行监视存储到数据寄存器Dlo0o中图5D1000中的数据就是光栅所反映的实际位置.注意:每次上电后,光栅的计数都是从零开始,因此对于数控设备来说,每次上电后,设备要进行回零操作(回零程序见图6),回零由触摸屏设定的M20进行操作,回零结束后,高速计数模块要进行清零操作,并且将M20复位,防止重复操作.图62.当前位置与目标位置的比较(图7)Y000]回零开始DCMPD1000D2000M100】将目标位置值与光栅尺实际位置值进行比较,结果送到M100中M12)Ys输出允许DT0K1K10D2000KI]预设值M20)YS输出复位图7目标位置值通过触摸屏设置到数据存储器D2000中,与D1000中从光栅实时采集到的数据进行比较,将结果传送到M100中.将设定值D2000输入到高速计数模块BFM#11及#10缓冲器中,以便YS的信号输出,当运行开始时,位置比较输出有效,运行结束,比较输出无效.设苗管理与维值2011№2囫3.目标位置的移动在位置移动前,先使伺服使能信号有效,为位置运动作好准备,然后取目标值数据寄存器D2000与当前位置数据寄存器D1000的差值送到数据寄存器D1500中(图8).IM8000}_——_1卜—T10KIO)J运行监视lTIO卜_—卜-——一Y2)伺服使能I延时闭合lM8000卜_—卜——DSUBD2~)ODIO00D1500j将目枷值减去当前值l运行监视~#~qD1500中JM8000卜_—卜-—DMU[K100D1500D1502】D1500乘100.放大,I运行监视送至1)l5㈤图8按启动按钮SB1,设备开始根据触摸屏设定的目标位置值移动,由于移动是靠摩擦力来产生动力的,因而在运行的过程中就存在着打滑的现象,这样在第一次移动时可能不到位,所以需要设备多次重复的运行才能最终达到目标位置,以上程序两个相对位移指令多次相互交替运行,最终达到目标位置,这是一个动态稳定的过程,在目标位置来回移动,最后趋于稳定(图9).五,结束语该系统的硬件亦可用于其他实现位置控制的设备中,组成系统的光栅可换成增量式旋转式编码器,但接线方法一样,软件可以不用改变,均能实现精确定位.设备经过实际的检测,定位精度在±0.1mm,即是光栅尺的分辨率,光栅尺的工作尺寸为6.5m.该设备已经使用了两年多,到目前为止,未出现过一次电气故障,精度和可靠性都非常好.W11.O2—14图9】位援移动开始]位置移动开始复位作者通联:深圳市蛇口通讯有限公司广东深圳市南山区E—mail:*******************518066[编辑叶允菁]封面广告说明飞耀机械作为高品质液压产品的提供者,依托欧美精湛的制造工艺,不断创新研发设计思想,以精益求精的制造理念和永无止境的客户服务精神,在高品质液压产品研制上不断的突破与创新,凭借三十多年液压产品的制造经验,研制出适合市场需求的系列高品质液压产品.产品系列涵盖千斤顶,拔轮器,液压泵站,螺栓工具,电力机具,数控轴承加热器,全自动旋转吊车,高空作业升降平台等.公司经过多年的发展在原有精良加T设备的基础上,先后引进多批国际尖端的数控加T中心,数控机床,数控钻铣床,超高压检测设备等.飞耀产品因其技术先进,质量可靠和轻便耐用,在国内外工业领域备受推崇..Is耀品牌不再是一个单纯的商标,而是大型螺栓紧固,拆装科技及液压同步顶升系统的代名词和质量的保证书.公司将持之以恒地坚持品质卓越,技术领先,用心制造,服务世界的经营理念,在ISO9001:2000质量认证体系的保证下,一如既往地为全球工业领域提供安全,优质,高效的液压系列产品.飞耀人愿为冶金,电力,石化,铁路,桥梁,航空,船舶,重型机械制造等行业的发展作出更大贡献!液压千斤顶系列?提供液压设备专业维修,检测液压扭矩扳手系列?船舶制造专用全自动三维调整机数控轴承加热器系列?液压拔轮器系列液压钢丝绳压套机系列?液压同步顶升系统液压螺栓拉伸器系列?液压升降台系列围设置譬理与维值2011№2.誊誊塞..篷L型盥遴。
数控技术的基本概念

第一章概论1.1数控技术的基本概念1.1.1什么是机床的数字控制数字控制(Numerical Control, NC)是一种借助数字、字符或其它符号对某一工作过程(如加工、测量、装配等)进行可编程控制的自动化方法。
数控技术(Numerical Control Technology)采用数字控制的方法对某一工作过程实现自动控制的技术。
也就是利用数字化信号进行控制的技术。
数控机床(Numerical Control Machine Tools) 是采用数字控制技术对机床的加工过程进行自动控制的一类机床。
是数控技术典型应用的例子。
数控系统(Numerical Control System)实现数字控制的装置。
计算机数控系统(Computer Numerical Control CNC )以计算机为核心的数控系统。
1.1.2机床数字控制的原理数控机床在加工零件时,首先是根据零件加工图样进行工艺分析,确定加工方案、工艺参数和位移数据;其次是编制零件的数控加工程序,然后将数控程序输入到数控装置,再由数控装置控制机床主运动的变速、启停、进给运动方向、速度和位移的大小,以及其他诸如刀具选择交换、工件夹紧松开、路程和参数进行工作,从而加工出形状、尺寸与精度符合要求的零件。
在数控机床上有下面二种控制方法。
点位控制(Point to Point Control):控制点到点的距离。
只是要求严格控制点到点之间的距离,而与所走的路径无关。
轮廓加工控制(Contouring Control):控制轮廓加工,实时控制位移和速度。
它的特点是能够对两个或两个以上的运动坐标的位移和速度同时进行连续地相关控制,使合成的平面或空间运动轨迹能满足轮廓曲线和曲面加工的要求。
控制过程中不仅对坐标的移动量进行控制,而且对各坐标的速度及它们之间比率都要行严格控制,以便加工出给定的轨迹。
机床的数字控制是由数控系统完成的。
该系统包括数控装置、伺服驱动装置、可编程控制器和检测装置等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
收稿日期:1998203207数控机床的数字化全闭环控制周 凯(清华大学精仪系) 摘要 针对发展国产高精度数控机床的需求,提出一种数字化全闭环控制方法,开发出新型数字化全闭环位置控制系统,实现了以数字驱动、数字检测和数字位控为特征的全数字化刀具轨迹控制,有效保证了数控机床的加工精度。
该系统已在多种国产数控机床上进行了应用,在复杂精密零件加工方面取得良好效果。
关键词 数控机床 高精度 数字化 全闭环控制Abstract A cco rding to the request by develop ing h igh accuracy N C m ach ine too ls,a digitized clo sed loop contro l m ethod is p resented and a new k ind of po siti on contro l system w ith fully digitized clo sed loop based on that m ethod is developed .In th is w ay ,the fully digitized contro l of cutter trajecto ry is i m p lem ented w ith the features of digitized driving ,digitized m easuring and digitized po siti on contro l ,so that the m ach ining accuracy of the N C m ach ine too ls is effectively assured .T h is system has been used on varieties of N C m ach ine too ls and very good results have been obtained in the m ach ining of comp lex p recisi on parts .Key words N C m ach ine too l H igh accuracy D igitalizati on C lo sed loop contro l 高精度位置控制是开发高精度数控机床的关键技术。
近年来,我们针对发展国产高精度数控机床的需求,对数字化全闭环高精度位置控制技术进行了研究,以此为基础开发出新型数字化全闭环位置控制系统,并在多种国产数控机床上进行了应用,在复杂精密零件加工方面取得了良好效果。
下面对这种新型系统的基本组成、动态结构、控制器设计、应用情况等作进一步介绍。
一、常规数字式位置控制系统存在的问题 目前,数字式交流伺服系统在数控机床中正得到越来越广泛的应用。
由其构成的位置控制系统的基本组成如图1所示。
图中,数字式伺服驱动模块与伺服电机等共同组成一高精度角度闭环随动系统,其输入为数控系统给出的指令脉冲,输出为电机转角。
在以光码盘等为反馈环节所实现的闭环控制下,电机轴的转角将严格跟随指令值变化。
通过齿轮副和丝杠螺母副传动,电机的角位移被转换为所需的工作台直线位移。
图1 常规数字式位置控制系统的基本组成由图可见,虽然以转角为输出的数字式伺服系统本身是一闭环系统,但从以机床工作台位移为最终被控量的角度看,由其构成的位置控制系统却是一开环系统(或称半闭环系统)。
因此,其位置控制精度不但与控制系统的性能有关,而且还在很大程度上取决于机床的机械结构。
这样,系统中信息传递环节的误差、机械传动环节的误差以及各种非线性因素的影响,都会使工作台位移偏离指令值,而开环系统又无法对其进行有效校正,因而使得常规数控机床即使使用了高性能的数字式伺服系统也难以达到高的加工精度。
二、数字式全闭环位置控制系统的组成 为解决上述问题,本文提出一种数字化全闭环位置控制方法,其基本思想是:在对机床运动部件进行数字式驱动的基础上,引入直接检测运动部件最终位移的数字式测量环节,以充分获取和利用系统信息,从反馈控制的角度对机床各坐标的运动进行数字化控制,由此构成包含各种误差源和非线性环节的数字化全闭环系统。
这样,该系统不但可使运动部件的定位精度由检测环节的测量精度决定,而且可对各种干扰和非线性因素对运动部件位移产生的影响进行有效的动态校正,使任何时刻运动部件的实际位移总是严格跟随指令值变化,从而保证机床各坐标的运动具有很高的动、稳态精度。
根据上述思路构成的数字化全闭环位置控制系统的基本组成如图2所示。
该系统采用光栅作为线位移检测装置直接获取机床工作台的位移信息,此信息经过前置处理后得到相位差90度的两路位移脉冲信号,其频率与工作台位移速度成正比,其数量为工作台实际位移量除以脉冲当量。
位移脉冲被送入可逆计数器进行计数,该计数器中的计数值即表示了工作台的当前实际位置。
系统中位置控制器的作用是,根据位置给定值与位置反馈值之差,按预先设计的数字化控制规律控制整个系统的运行,以保证工作台位移严格跟随指令值变化。
三、系统的动态结构与控制器设计图2系统的动态结构如图3所示,包括数字位置控制器、广义对象和反馈通道3部分。
广义对象由零阶保持器、脉冲发生器、数字式交流伺服系统、机械运动部件等组成。
其中,零阶保持器起着联接离散环节(数字控制器)与连续环节的桥梁作用。
脉冲发生器的任务是根据位置控制器给出的控制信号产生控制交流伺服系统运行的指令脉冲,因此该环节为一比例环节。
交流伺服系统是系统中的数字式驱动装置,从宏观上看,伺服电机的转角Η与指令脉冲图2 数字化全闭环位置控制系统的组成图3 数字化全闭环位置控制系统的动态结构图频率F之间成积分关系,但从微观上应进一步考虑Η与F间的惯性特性。
机械运动部件的作用是将电机转角转换为工作台直线位移,如果将传动误差和非线性因素的影响作为对系统的动态扰动来处理,也可将该环节看作为一比例环节。
这样,经过适当处理,可将广义对象的传递函数表示为G d(s)=K q KΗK m Ts[(T 2)s+1](TΗs+1)(1) 反馈通道虽然包括检测装置、前置处理、信息传递、可逆计数等诸多环节,涉及较复杂的信息处理过程。
但从以工作台实际位置为输入,位置反馈值(可逆计数器中的计数值乘以脉冲当量)为输出的角度看,可将反馈通道看作为一比例环节,经过适当设计可使其传递函数G f(s)=1。
考虑到广义对象为包含一积分环节的3阶系统,为使由其构成的闭环系统具有较快的动态性能并且跟踪斜坡输入无稳态误差,采用P I D调节器作为位置控制器,其实现算法为u k=K p e k+1T i6ki=1e i T+T de k-e k-1T(2)式中 u k——第k采样周期控制器的输出e k——第k采样周期系统输出与输入间的跟随误差K p——比例系数T i——积分时间常数T d——微分时间常数采用P I D控制后系统变为 型系统,实际调试时发现,系统动态过程的超调往往很大,有时甚至不能正常工作。
为解决此问题,对(2)式中的积分作用进行分离控制。
即当系统处于过渡过程,跟踪误差较大时,取消积分控制,使系统为 型系统,以保证稳定工作。
当系统进入稳态跟踪过程时,加入积分控制使系统变为 型系统,以保证跟踪斜坡输入的稳态误差为零。
由此得到的控制算法为u k=K p e k+s K i6k j=1e j+K d(e k-e k-1)(3)式中 K i——积分系数,K i=K p TT iK d——微分系数,K d=K pT dTs——控制积分作用的开关变量,其取值为s=1,e k<∃0,e k≥∃(4)式中 ∃——稳态跟踪区间为进一步改善控制性能,可利用计算机实现数字算法的灵活性,在(3)式基础上进行变参数控制,即根据系统运行的不同阶段,对算法中的参数K p、K i、K d分别取不同的值,以获得更优的控制效果。
四、实验与应用系统样机完成后,在一台SK8140数控铣床上进行了运动实验。
该机床X、Y、Z工作台均由数字式交流伺服系统驱动,并装有分辨率为01005mm的光栅尺作为位移检测装置。
实验时以50mm为间距在各工作台行程全长上确定一定数量的测试点,然后让工作台在本系统的驱动控制下在这些点上进行定位,每一点定位6次,每定位一次进行一次测量。
测试结果为:每点上的所有测量值与指令值之差均不超过0101mm。
这表明数字化全闭环位置控制系统具有良好的位置控制精度。
到目前为止,所开发的数字化全闭环位置控制系统已在数十台国产数控机床上进行了应用。
由此构成的新型全闭环数控机床的加工精度明显提高,并且精度保持性很好,在复杂模具零件和精密孔系零件加工方面均取得了良好效果。
五、结 论针对发展国产高精度数控机床的需求,对新型数字化全闭环位置控制系统进行了研究,(下转第54页)符合该机额定值,读数头调整完毕,此时机器则可正常工作。
若以上几方面均没有问题,则故障极有可能出在现控制柜中,由于控制系统构造较复杂,最好由生产厂专业修理人员来维修。
另外,在机器起动后机器找不到坐标零点,则可能是控制机器的计算机软件出现问题,需要重新往计算机中装入备份软件,再次起动,故障即可解决。
一般而言,三坐标测量机出现大的故障的概率是非常小的,其故障都是由一些小的因素所造成,只要平时细心观察及研究,排除故障的可能性还是比较大的。
以上所谈的是我们在实际使用中遇到的一些问题,由于及时解决,既保证了科研教学的正常进行,又节约了一笔可观的维修费用。
(上接第3页) 敏捷制造(AM)是1988年首次提出的, 1992年美国政府将其作为“21世纪制造企业的战略”。
敏捷制造通过虚拟公司予以实现。
敏捷制造将成为21世纪制造企业的主导模式。
上述种种先进制造生产模式的进展,其特点主要是体现了以下5个转变:(1)从以技术为中心向以人为中心转变;(2)从金字塔式的多层次生产结构向扁平的网络结构转变;(3)从传统的顺序工作方式向并行工作方式转变;(4)从按功能划分部门的固定组织形式向动态的、自主管理的小组工作组织形式转变;(5)从质量第一的竞争策略向快速响应市场的竞争策略转变。
参考文献1 宋天虎,李敏贤.先进制造技术的发展与焊接技术的未来(第八届全国焊接会议论文集).北京:机械工业出版社, 1997.2 陈贤杰,李敏贤.先进制造技术的发展与对策(先进制造技术学术会议论文集).北京:机械工业出版社,1996.3 国家自然科学基金委员会.机械工程科学技术前沿.北京:机械工业出版社,1995.4 国家自然科学基金委员会.先进制造技术基础优先领域战略研究报告(评审稿).1997.(上接第40页)主要结果如下:(1)对机床运动部件进行数字化驱动,不仅可有效消除温漂、零漂等的影响,而且可使被控对象具有较理想的动态结构,使由此构成的数字化全闭环系统的动态性能有了基本保证。
