百格测试判定标准-范本模板
百格测试判定标准
一、操作步骤
1。
实验条件和实验次数
除非另有商定，测试条件按 G/BT 9278的规定。
在样板上至少进行三个不同位置。
如果三次结果不一致，差值超过一个单位等级,在三个以上不同位置重复上述试验，必要的话，则另用样板，并记下所有的试验结果.
2。
样板的状态调节
除另有规定，在试验前,样板在G/BT9278规定的条件下至少放置16h。
3。
切割数
切割图形每个方向的切割数应是6。
4.切割间距
每个方向切割的间距应相等，且切割的间距取决于涂层厚度和底材的类型,如下所述:
：硬底材，1mm间距.
：软底材，2mm间距。
：硬或软底材，2mm间距。
：硬或软底材，3mm间距。
5。
用手工发切割涂层
1)将样板放置在坚硬、平直的物面上，以防在试验过程中样板的任何变形.
2)按下述规定的程序完成手工切割。
试验前，检查刀具的切割刀刃，并通过磨刃或更换刀片使其保持良好的状态。
如果样板是木质材料或类似材料制成，则在与木纹方向呈约45°方向进行切割。
3）握住切割刀具，使刀垂直于样板表面对切割刀具均匀施力，并采用适宜的间距导向装置，用均匀的切割速率在涂层上形成规定的切割数。
所有切割都应划透至底材表面。
如果不可能做到切透至底材是由于涂层太硬而造成的,则表明试验无效,并
如实记录。
4)重复上述操作，再作相同数量的平行切割线，与原先切割线成90°角相交，以形成网格图形。
5)用软毛刷沿网格图形每一条对角线,轻轻地向后扫几次，再向前扫几次。
6）只有硬底材才另外施加胶粘带，采用的胶粘带，宽25mm，粘着力(10士1)N/25 mm或商定。
按均匀的速度拉出一段胶粘带，除去最前面的一段，然后剪下长约75mm的胶粘带.
把该胶粘带的中心点放在网格上方，方向与一组切割线平行，如图3所示,然后用手指把胶粘带在网格区上方的部位压平，胶粘带长度至少超过网格20mm。
为了确保胶粘带与涂层接触良好，用手指尖用力蹭胶粘带.透过胶粘带看到的涂层颜色全面接触是有效的显示.
在贴上胶粘带5min内，拿住胶粘带悬空的一端，并在尽可能接近60°的角度，在内平稳地撕离胶粘带（见图3)。
7）可将胶粘带固定在透明膜面上进行保留，以供参照用.
6。
采用电动机驱动的刀具切割涂层
如果切割刀具采用电动机驱动的装置，务必遵守在手工操作步孩中规定的操作，特别是对于切割的间隔及试验次数。
二结果表示
1。
结果按如下所述进行评定
软底材:刷扫后立即进行;
硬底材：撕离胶粘带后立即进行。
2。
在良好的照明环境中，用正常的或校正过的视力,或经有关双方商定，用目视放大镜（4.5）仔细检查试验徐层的切割区。
在观察过程中,转动样板，以使
试验面的观察和照明不局限在一个方向。
以类似方式检查胶粘带也是有效的。
3. 按表 1通过与图示比较,将试验面进行分级。
注6:表1中的说明词提供了辅助的指导。
表 1中给出了六个级别的分级。
对于一般性的用途，前三级是令人满意的要求评定通过/不通过时也采用前三级.
4. 对多层涂层体系，报告界面间出现的任何脱落。
5. 如果试验结果不同，则报告每个试验结果.在多层涂层体系的情况下，报告脱落的部位（是涂层之间还是涂层与底材之间）。
百格测试判定标准
百格测试判定标准一、操作步骤1.实验条件和实验次数除非另有商定，测试条件按 G/BT 9278的规定。
在样板上至少进行三个不同位置。
如果三次结果不一致，差值超过一个单位等级，在三个以上不同位置重复上述试验，必要的话，则另用样板，并记下所有的试验结果。
2.样板的状态调节除另有规定，在试验前，样板在G/BT9278规定的条件下至少放置16h。
3.切割数切割图形每个方向的切割数应是6。
4.切割间距每个方向切割的间距应相等，且切割的间距取决于涂层厚度和底材的类型，如下所述:0~60μm：硬底材，1mm间距。
0~60μm：软底材，2mm间距。
61~120μm：硬或软底材，2mm间距。
121~250μm：硬或软底材，3mm间距。
5.用手工发切割涂层1）将样板放置在坚硬、平直的物面上，以防在试验过程中样板的任何变形。
2）按下述规定的程序完成手工切割。
试验前，检查刀具的切割刀刃，并通过磨刃或更换刀片使其保持良好的状态。
如果样板是木质材料或类似材料制成，则在与木纹方向呈约45°方向进行切割。
3）握住切割刀具，使刀垂直于样板表面对切割刀具均匀施力，并采用适宜的间距导向装置，用均匀的切割速率在涂层上形成规定的切割数。
所有切割都应划透至底材表面。
如果不可能做到切透至底材是由于涂层太硬而造成的，则表明试验无效，并如实记录。
4）重复上述操作，再作相同数量的平行切割线，与原先切割线成90°角相交，以形成网格图形。
5）用软毛刷沿网格图形每一条对角线，轻轻地向后扫几次，再向前扫几次。
6）只有硬底材才另外施加胶粘带，采用的胶粘带，宽25mm,粘着力(10士1)N/25 mm或商定。
按均匀的速度拉出一段胶粘带，除去最前面的一段，然后剪下长约75mm的胶粘带。
把该胶粘带的中心点放在网格上方，方向与一组切割线平行，如图3所示，然后用手指把胶粘带在网格区上方的部位压平，胶粘带长度至少超过网格20mm。
为了确保胶粘带与涂层接触良好，用手指尖用力蹭胶粘带。
百格测试标准.
划线边缘光滑，在划线的边缘及交叉点 处均无油漆脱落；
>4B
4B
在划线的交叉点处有小片的油漆脱落， 且脱落总面积小于5%;
3B
在划线的边缘及交叉点处有小片的油漆 脱落，且脱落总面积在5%〜15%之间；
2B
在划线的边缘及交叉点处有成片的油漆 脱落，且脱落总面积在15%〜35%之漆 脱落，且脱落总面积在35%〜65%之间；
0B
在划线的边缘及交叉点处有成片的油漆 脱落，且脱落总面积大于65%
文件名称
文件编号: 版 次:实施日期:
核准
审核
制定
文件名称：品质部百格测试标准
发 行 早
文件编号：
制定部门：
实施日期：
发行部门：
页次：1/1
版本：
百格测试
级别
级别描述
允收范围
用百格刀在测试样本 表面划10X10个（100个）1mnX1mm小网 格，每一条划线应深 及油漆的底层；用毛 刷将测试区域的碎片 刷干净；用3M600号 胶纸或等同效力的胶 纸牢牢粘住被测试小 网格，并用橡皮擦用 力擦拭胶带，以加大 胶带与被测区域的接 触面积及力度；用手 抓住胶带端，在垂 直方向（90°迅速扯 下胶纸，同一位置进 行2次相同试验。
百格测试标准

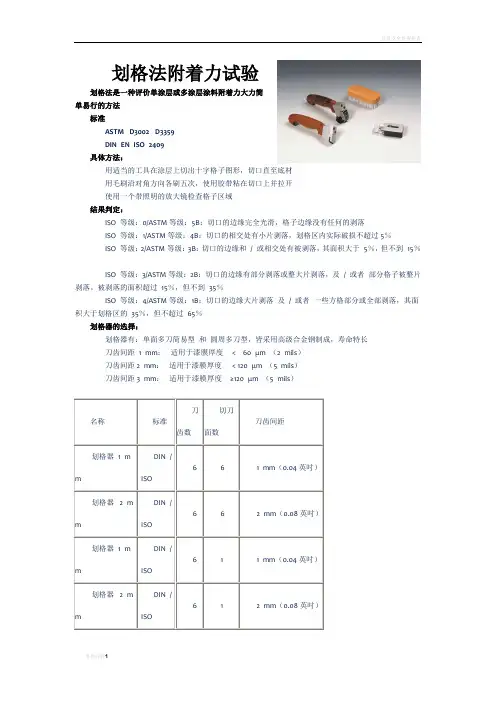

划格法附着力试验划格法是一种评价单涂层或多涂层涂料附着力大力简单易行的方法标准ASTM D3002 D3359DIN EN ISO 2409具体方法：用适当的工具在涂层上切出十字格子图形，切口直至底材用毛刷沿对角方向各刷五次，使用胶带粘在切口上并拉开使用一个带照明的放大镜检查格子区域结果判定：ISO 等级：0/ASTM等级：5B：切口的边缘完全光滑，格子边缘没有任何的剥落ISO 等级：1/ASTM等级：4B：切口的相交处有小片剥落，划格区内实际破损不超过5％ISO 等级：2/ASTM等级：3B：切口的边缘和/ 或相交处有被剥落，其面积大于5％，但不到15％ISO 等级：3/ASTM等级：2B：切口的边缘有部分剥落或整大片剥落，及/ 或者部分格子被整片剥落。
被剥落的面积超过15％，但不到35％ISO 等级：4/ASTM等级：1B：切口的边缘大片剥落及/ 或者一些方格部分或全部剥落，其面积大于划格区的35％，但不超过65％划格器的选择：划格器有：单面多刀简易型和圆周多刀型，皆采用高级合金钢制成，寿命特长刀齿间距1 mm：适用于漆膜厚度< 60 μm （2 mils）刀齿间距 2 mm：适用于漆膜厚度 < 120 μm （5 mils）刀齿间距 3 mm：适用于漆膜厚度≥120 μm （5 mils）名称标准刀齿数切刀面数刀齿间距划格器1 m mDIN /ISO6 6 1 mm（0.04英吋）划格器 2 m mDIN /ISO6 6 2 mm（0.08英吋）划格器1 m mDIN /ISO6 1 1 mm（0.04英吋）划格器 2 m mDIN /ISO6 1 2 mm（0.08英吋）划格器 3 m mDIN /ISO6 1 3 mm（0.12英吋）划格器1.5mmASTM 11 61.5 mm（0.06英吋）划格器1 mmASTM 11 1 1 mm（0.04英吋）划格器1.5mmASTM 11 11.5 mm（0.06英吋）基本配置：划格试验器及刀头更换刀头用的六角扳手小型放大镜清洁用的刷子塑料携带箱。
百格附着力测试报告) - -
供应商本公司自制件材质板材表面处理喷塑测试数量1PCS 测试项目
附着力测试
型号
JT11面板
检验日期
2024.12.13
制表日期
2024.12.13
备注
测试后产品的表面喷塑漆层无脱落，判定OK
检测员： 核准： 批准：
测试条件
判定标准测试结论判定测试设备：百格刀、3M胶、毛刷、放大镜
测试前图片：
测试后图片：3M胶
产品表面喷塑漆层无脱落（不随3M胶一起脱落）1.用百格刀在测试样本表面划10*10个（100个）1mm*1mm小网格。
每一条划线应身及涂层的底层，不
可只割在涂料上，否则测试便不成立。
百格刀
2.用毛刷将测试区域的碎片刷干净
毛刷
3.用3M胶带牢牢粘住被测试小网格，排出胶带与部件之间的空气，并用橡皮擦用力擦拭胶带，以加大胶带
与被测试区域的接触面积及力度
4.用手抓住胶带一端，在垂直方向（90度）迅速扯下
胶带，在不同区域，同一位置进行3次试验。
XXXXXX科技有限公司
百格附着力测试报告
测试目的;确保喷塑层在实际使用中不会轻易脱落，延长产品的使用寿命。
图片描述
测试方法
测试仪器/工具
反面B 面
正面
A 面
正面
A 面反面
B 面。
百格测试标准
期日作运
32/9/0102 码 编
期日定制
课 XX
位单定制 题 标
准标试测格百
准标试测品产
司公限有 XXXXXX
试测求要定指户客据依则�求要试测有户客若�2.3.4 。宜为层漆破划以度深�面表品产直垂须必刀格百�时线划�1.3.4 �项事意注 .3-4 。格 合不为则否�格合定判性著附则�下以%5 在积面落脱的层涂�试测次每 �准9/0102 码 编
期日定制
课 XX
位单定制 题 标
准标试测格百
准标试测品产
司公 XXXXXX
成作
核审
准核
。GN 为则否�KO 性著附定判则 �下以%5 在积面落脱层涂果如�况情落脱的层涂上格百查检细仔�6.1.4 。带胶 M3 除撕速迅度 081 约向方反�端由 自的带胶住捏手右�品产住压手左后然�秒 03±09 待等�后平压�5.1.4 。次 2 试测述上复重�位部面 平它其的品产在。泡气留残无间之品产与带胶保确�压触轻轻指手 用后然�面上格百在贴平慢慢�缘边最的格百从端一的带胶 M3 将�4.1.4 。 �#016 为号型�带胶 M3 的 MM57 为约度长好备准�3.1.4 。净干除清物状丝或末粉层漆的缘边线划将刷毛用�2.1.4 。宜为层漆破划以度深�MM02 为约 度长线划�线划条 11 出划各横纵�面表品产刷印漆烤在刀格百用�1.1.4 �骤步作操 .1-4 容 内、 四 验试格划的膜漆漆清和漆色 8991-6829T-BG 考参�据依试测、三 品产之试测求需户客及品刷印漆烤有所司公�围范用适、二 准标此定制特�性溯追可�化度制�化准标试测司公使为�的目、一
品质百格测试报告
百格测试报告
报告编号：
客户别
□新产品■客户要求□其它
产品名称
实验数量
1pcs
实验标准
GBT9286-1998色漆和清漆漆膜的划5±2℃相对湿度65±5%
实验完成日
2012-3-8
I.目的：
针对此产品喷漆后的产品附着力进行验证，以证明喷涂后的产品符合相关标准要求，最终达到客户要求。
1.美工刀
2.透明胶带
3.钢直尺
IV.测试结果：
实验后，方格内无明显掉漆，切口的边缘完全光滑，格子边缘没有任何剥落。符合GBT9286-1998色漆和清漆漆膜的划痕实验标准
V.判定：
符合要求
作成
校对
审核
II.测试步骤和条件：
1.按照要求用百格刀在产品表面划出至少10×10个(100个)1mm*1mm的方格
2.用毛刷将测试表面清理干净
3.用透明胶带牢牢粘住被测试小网格
4.用手抓住胶带一端，在垂直方向（90°）迅速扯下胶带，同一位置进行2次相同试验
5.观察格子区域的情况，是否有掉漆和脱落现象
6.
III.实验及测试设备
2020年百格测试判定标准
2020年百格测试判定标准百格测试判定标准油漆百格测试是一系列处理油漆、清漆及相关产品的抽样和测试的标准之一。
此测试方法通过用直角格子图案切进涂层，并渗透到底材时，油漆涂层从底材分离的抗耐性进行评价。
此测试方法不是用于测试粘性的，但也不失为一种测量粘附性的方法。
当要求要测量粘性时，可以参考ISO 4624:1978中描述的测试方法-粘性拉脱测试。
此测试可以用于经表面处理的物体或特别准备的测试试样。
尽管本测试方法适用于硬底材（钢铁）和软底材（木质或石膏）的涂层，但不同底材的涂层还需不同的测试程序。
总厚度超过250um的涂层可用单横切法进行测试。
当将此测试方法用于粗糙图案表面涂层时，得出的结果会有许多变化。
本测试方法可以用作一个六步分级测试。
当本测试应用于多涂层系统时，可对每层涂层之间的分离抗耐性进行评估。
普通的实验室设备和切削工具是必需的。
确保切削工具的形状为规定的形状且刀刃锋利非常重要。
对于任何特殊的应用，国际标准中指定的测试方法都必须由补充信息来完善。
补充信息项可见附录A。
标准参考资料包含了一些条款，本文通过参考这些条款，制定了本国际标准的条款。
在发行当时，版本为有效版本。
所有标准都受版本支配，以此国际标准为基础制定协议的双方应当对下列标准最新版本的应用可行性进行调查。
IEC和ISO成员维持当前有效国际标准的登记。
1.单刃切削工具的刀锋尺寸为20到30，其它尺寸详见图表1a。
多刃切削工具带有六个刀刃，之间间隔为1毫米到2毫米。
2.单刃切削工具是所有情况下更受欢迎的工具，可以用于硬底材和软底材上的各种涂层。
而多刃切削工具适用于厚涂层（>120um）或硬涂层或者软底材上的涂层。
3.所有在4.1.24.1.1中指定的工具都适合手动使用，但也可以将工具装在电机驱动装置上进行更均匀的切削。
后一程序的应用需要相关方商定。
4.为了正确间隔切削刀，使用单刃切削工具时需要对刀刃进行一系列的定向和间隔。
恰当的器械详见图表2.5.软毛刷和透明力敏胶带（宽25毫米，按IEC 454-2进行测试时每25毫米宽的粘附力为（10+/-1）牛）都是必要的测试工具。
百格测试判定标准
百格测试判定标准一、操作步骤1.实验条件和实验次数除非另有商定，测试条件按 G/BT 9278的规定。
在样板上至少进行三个不同位置。
如果三次结果不一致，差值超过一个单位等级，在三个以上不同位置重复上述试验，必要的话，则另用样板，并记下所有的试验结果。
2.样板的状态调节除另有规定，在试验前，样板在G/BT9278规定的条件下至少放置16h。
3.切割数切割图形每个方向的切割数应是6。
4.切割间距每个方向切割的间距应相等，且切割的间距取决于涂层厚度和底材的类型，如下所述:0~60μm：硬底材，1mm间距。
0~60μm：软底材，2mm间距。
61~120μm：硬或软底材，2mm间距。
121~250μm：硬或软底材，3mm间距。
5.用手工发切割涂层1）将样板放置在坚硬、平直的物面上，以防在试验过程中样板的任何变形。
2）按下述规定的程序完成手工切割。
试验前，检查刀具的切割刀刃，并通过磨刃或更换刀片使其保持良好的状态。
如果样板是木质材料或类似材料制成，则在与木纹方向呈约45°方向进行切割。
3）握住切割刀具，使刀垂直于样板表面对切割刀具均匀施力，并采用适宜的间距导向装置，用均匀的切割速率在涂层上形成规定的切割数。
所有切割都应划透至底材表面。
如果不可能做到切透至底材是由于涂层太硬而造成的，则表明试验无效，并如实记录。
4）重复上述操作，再作相同数量的平行切割线，与原先切割线成90°角相交，以形成网格图形。
5）用软毛刷沿网格图形每一条对角线，轻轻地向后扫几次，再向前扫几次。
6）只有硬底材才另外施加胶粘带，采用的胶粘带，宽25mm,粘着力(10士1)N/25 mm或商定。
按均匀的速度拉出一段胶粘带，除去最前面的一段，然后剪下长约75mm的胶粘带。
把该胶粘带的中心点放在网格上方，方向与一组切割线平行，如图3所示，然后用手指把胶粘带在网格区上方的部位压平，胶粘带长度至少超过网格20mm。
为了确保胶粘带与涂层接触良好，用手指尖用力蹭胶粘带。
百格测试判定标准及使用方法
百格测试判定标准及使用方法“百格测试”是一种现代心理学中常用的测试工具，用于鉴别个体的性格特征、个性类型，以及判断个体的心理状态及思维水平等。
百格测试的测试判断标准分为两类：“正确”分数和“错误”分数。
这里，我们将详细介绍百格测试判定标准及使用方法。
一、百格测试正确分数标准1、正确分数的判定标准是以百格测试中被测试者回答的每道题目的正确性来评分的。
2、正确分数的判定尺度为由0分到100分，其中100分表示完全正确，0分表示完全错误。
3、百格测试正确分数的判定标准根据被测试者的答题情况，从受访者的言行和行为中推断出的客观结果来进行。
二、百格测试错误分数标准1、错误分数的判定标准是根据百格测试中被测试者回答的每道题目的错误性评分。
2、错误分数的判定尺度为由0分到100分，其中100分表示完全错误，0分表示完全正确。
3、百格测试错误分数的判定标准是根据被测试者的答题情况，从受访者的言行和行为中推断出的客观结果来进行。
三、百格测试使用方法1、用户在百格测试网站上面进行注册，注册完毕后方可使用百格测试。
2、用户阅读题目，并根据自己的实际情况，按照要求进行作答。
3、最后，用户根据测试结果和正确分数、错误分数的判定标准进行分析，得出个性特征的结果，并可以根据自己的实际情况，对个性特征进行改善与提升。
四、总结百格测试判定标准及使用方法是现代心理学中常用的测试工具，其正确分数和错误分数的判定尺度分别由0分到100分，其中100分表示完全正确，0分表示完全错误。
百格测试的使用方法为用户在百格测试网站上面注册，根据题目，按要求做答，最后根据测试结果和正确分数、错误分数的判定标准分析，得出个性特征及改善建议。
百格测试是根据受访者言行行为的客观结果，以此来确定性格特征、个性类型，判断个体心理状态及思维水平等等。
油漆百格测试判定标准
油漆百格测试判定标准油漆百格测试是一种用于评估油漆质量的常用方法。
通过对涂有油漆的平面进行划格，然后根据格子的形状、颜色和大小等特征进行检查，以确定油漆有无缺陷和质量是否符合要求。
以下是油漆百格测试的相关参考内容。
1. 判定标准的制定要根据具体的工程要求和油漆材料的特性来进行。
根据国家和地区的相关标准和规范，制定出明确的判定标准。
2. 格子的形状检查。
划格的边界应该平直，不应有明显的变形和歪曲。
格子的形状应该均匀一致，不应有明显的形变和变形。
3. 格子的颜色检查。
格子的颜色应该均匀一致，不应出现明显的色差。
如果油漆是有色的，那么格子的颜色应该与预期相符，不应有明显的偏差。
4. 格子的大小检查。
格子的尺寸应该一致，不应有明显的尺寸偏差。
同时，格子的大小也要符合实际需要和设计要求。
5. 涂层的平整度检查。
油漆百格测试还可以通过检查涂层的平整度来评估油漆的质量。
涂层应该平整均匀，不应有明显的起泡、流挂和不平整等现象。
6. 涂层的附着力检查。
油漆百格测试还可以评估油漆的附着力。
可以使用适当的工具，如刮刀或针等，对涂层进行划痕或割破，然后检查涂层的边缘是否准确，是否有剥离和脱落等现象。
7. 涂层的硬度和耐磨性检查。
根据具体需要，可以使用硬度计或耐磨试验仪等设备来检测涂层的硬度和耐磨性。
8. 填充物和涂层与基材的结合情况检查。
如果涂层是用于填充或修补的，那么还需要检查填充物和涂层与基材的结合情况。
涂层应该与基材紧密结合，不应有松动、裂纹和空鼓等问题。
9. 涂层的光泽检查。
根据需要，可以使用光泽计来测量涂层的光泽度。
涂层应具有适当的光泽度，不应过于暗淡或过于亮眼。
10. 涂层的防腐性能检查。
如果涂层是用于防腐的，那么还需要检查涂层的防腐性能。
可以使用适当的检测设备，如盐雾试验箱等，来评估涂层的防腐性能。
综上所述，油漆百格测试是一种常用的用于评估油漆质量的方法。
通过对格子的形状、颜色和大小等特征进行检查，可以判断油漆有无缺陷和质量是否符合要求。
