压力容器设计手册
TSGR0004压力容器设计质量管理手册
压力容器设计质量管理手册（按照TSG R0004-2009《固定式压力容器安全技术监察规程》、TSG R1001-2008《压力容器压力管道设计许可规则》、GB150《钢制压力容器》及相关技术标准规定技术要求进行编制的）目录质量手册批准令----------------------------------------------------------------------------------------- 3任命书---------------------------------------------------------------------------------------- 4企业概况---------------------------------------------------------------------------------------- 5压力容器质量方针----------------------------------------------------------------------------------------- 6压力容器质量承诺------------------------------------------------------------------------------------------- 6压力容器设计人员管理------------------------------------------------------------------------------------ 7压力容器各级设计人员岗位责任制------------------------------------------------------------------- 7压力容器设计质量控制--------------------------------------------------------------------------------10压力容器设计工作程序--------------------------------------------------------------------------------10图面主要技术要求-------------------------------------------------------------------------------------------14设计级别、品种范围--------------------------------------------------------------------------------------15压力容器各级设计人员签署--------------------------------------------------------------------------16压力容器设计质量确认---------------------------------------------------------------------------------16压力容设计文件变更------------------------------------------------------------------------------------17压力容器设计质量评审------------------------------------------------------------------------------- -19压力容器设计文件档案管理------------------------------------------------------------------------------- -20压力容器设计人员培训、考核---------------------------------------------------------------------------20压力容器质量手册管理------------------------------------------------------------------------------ --21质量手册批准令我公司《压力容器设计质量管理手册》是按照TSG R0004-2009《固定式压力容器安全技术监察规程》、TSG R1001-2008《压力容器压力管道设计许可规则》、GB150《钢制压力容器》及相关技术标准规定技术要求进行编制的。
压力容器设计手册
压力容器设计手册简介压力容器是一种用于储存和输送气体、液体或其它物质的设备。
它们通常用于工业领域，承受高压力，因此设计和制造过程需要严格遵守相关标准和规范。
本手册旨在提供有关压力容器的设计原理和规定的详细指南，以帮助工程师们设计安全可靠的压力容器。
1. 压力容器的基本概念1.1 压力容器的定义压力容器是指能够承受内部或外部压力，并在正常使用时保持其形状的设备。
常见的压力容器包括蒸汽锅炉、储气罐、储水罐和输油管道等。
1.2 压力容器的分类根据容器的形状和用途，压力容器可以分为以下几类：1.储存容器：用于储存气体、液体或液化气体等物质的容器，如储气罐、储水罐等。
2.分离容器：用于分离混合物中的不同组分的容器，如蒸馏塔、萃取塔等。
3.反应容器：用于进行化学反应的容器，如反应釜、催化剂罐等。
4.输送容器：用于输送气体、液体或固体颗粒的容器，如管道、输送带等。
2. 压力容器的设计原则2.1 材料选择压力容器的材料选择非常重要，应根据具体的工作条件和使用要求来确定。
常见的材料包括钢、铝、钛和复合材料等。
在选择材料时，需要考虑以下因素：•强度和刚度：材料必须具有足够的强度和刚度，以承受内部和外部压力。
•耐蚀性：材料应具有良好的耐蚀性，以保证容器的寿命和使用安全。
•可加工性：材料应易于加工和制造，以降低制造成本。
•可焊接性：材料应具有良好的焊接性能，以便于连接和维修。
2.2 压力计算在设计压力容器时，需要进行压力计算来确定容器的壁厚和结构强度。
常见的压力计算方法包括：•材料的许用应力法：根据材料的许用应力和工作压力，计算容器的壁厚。
•应变能密度法：根据容器壁厚和材料的强度参数，计算容器的应变能密度。
•有限元分析法：利用有限元分析软件对容器进行模拟和计算，得出应力和变形分布。
2.3 设计标准和规范压力容器的设计必须遵循一系列的标准和规范，以确保容器的安全和可靠。
常见的设计标准包括：•ASME（美国机械工程师协会）标准和规范•GB（中国国家标准）标准和规范•EN（欧洲标准）标准和规范3. 压力容器的制造与检验3.1 制造过程压力容器的制造过程包括以下步骤：1.材料准备：根据设计要求，选择适当的材料，并进行材料的切割和加工。
压力容器设计说明书
目录1概述 (3)2设计计算 (5)2.1主要技术参数的确定 (5)2.2釜式换热器的结构设计 (5)2.2.1总体结构设计 (5)2.2.2换热器管程设计 (7)2.2.3 换热器壳程设计 (8)2.3元件的强度设计 (9)2.3.1 筒体 (9)2.3.2开孔补强设计计算 (11)3标准零部件的选用及主要零部件的设计 (15)3.1法兰的选用 (15)3.1.1容器法兰的选用 .... (15)3.1.2 管法兰的选取 (16)3.2封头 (17)3.3管板 (18)3.4堰板 (19)4鞍座的设计 (19)4.1 鞍座的选取 (19)4.2鞍座位置的设置 (19)4.2.1鞍座位置的相关标准的要求 (19)4.2.2设备总长的确定 (20)4.2.3 A值的确定 (20)4.3力的计算 (20)4.3.1重量产生的反力 (20)4.3.2地震产生的力 (21)433风载产生的力 (24)434热膨胀产生的力 (26)4.4总合力计算 (27)4.5应力校核 (29)4.5.1轴向应力 (30)4.5.2切向应力 (31)4.5.3周向应力 (31)4.6结论 (32)5三维实体造型设计 (32)5.1软件介绍 (32)5.2主要零部件的造型设计 (32)5.2.1 管箱封头的设计 (32)5.2.2鞍座的设计 (34)5.2.3螺母的设计 (35)5.3装配体的设计 (35)5.4工程图的生成 (38)设计总结 (41)注释 (43)参考文献 (44)谢辞 (45)附件 (46)1 概述换热器是一种实现物料之间热量传递的节能设备, 是在化工、石油、石油化工、冶金等领域普遍应用的一种工艺设备，在炼油、化工装置中换热器占总设备数量的40流右，占总投资的30%-45%近年来随着节能技术的发展，应用领域不断扩大，利用换热器进行高温和低温热能回收带来了显著的经济效益。
目前在换热设备中，使用量最大的是管壳式换热器。

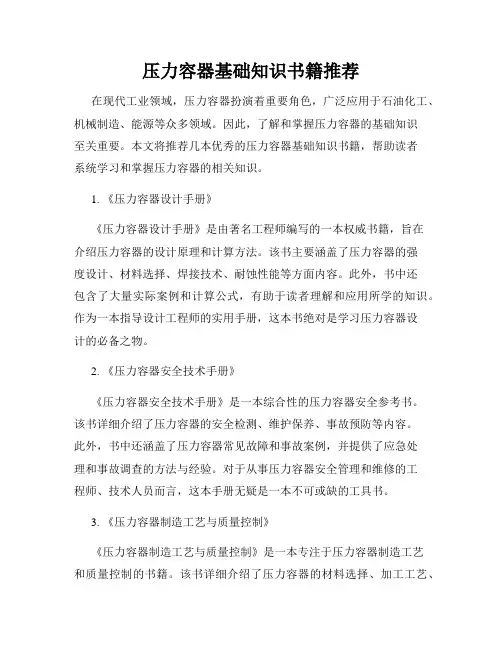

压力容器基础知识书籍推荐
压力容器基础知识书籍推荐在现代工业领域，压力容器扮演着重要角色，广泛应用于石油化工、机械制造、能源等众多领域。
因此，了解和掌握压力容器的基础知识至关重要。
本文将推荐几本优秀的压力容器基础知识书籍，帮助读者系统学习和掌握压力容器的相关知识。
1. 《压力容器设计手册》《压力容器设计手册》是由著名工程师编写的一本权威书籍，旨在介绍压力容器的设计原理和计算方法。
该书主要涵盖了压力容器的强度设计、材料选择、焊接技术、耐蚀性能等方面内容。
此外，书中还包含了大量实际案例和计算公式，有助于读者理解和应用所学的知识。
作为一本指导设计工程师的实用手册，这本书绝对是学习压力容器设计的必备之物。
2. 《压力容器安全技术手册》《压力容器安全技术手册》是一本综合性的压力容器安全参考书。
该书详细介绍了压力容器的安全检测、维护保养、事故预防等内容。
此外，书中还涵盖了压力容器常见故障和事故案例，并提供了应急处理和事故调查的方法与经验。
对于从事压力容器安全管理和维修的工程师、技术人员而言，这本手册无疑是一本不可或缺的工具书。
3. 《压力容器制造工艺与质量控制》《压力容器制造工艺与质量控制》是一本专注于压力容器制造工艺和质量控制的书籍。
该书详细介绍了压力容器的材料选择、加工工艺、焊接技术、无损检测方法等方面的知识，并强调了制造过程中的质量控制要点。
书中还包含了大量实际案例和操作指南，有助于读者理解和应用所学的知识。
对于从事压力容器制造和质量管理的工程师和技术人员而言，这本书是学习和实践的理论指南。
4. 《压力容器法规和标准》《压力容器法规和标准》是一本介绍压力容器相关法规和标准的参考书。
由于压力容器在使用过程中涉及到安全问题，遵守相关的法规和标准至关重要。
该书详细列举了国内外压力容器法规和标准的内容和要求，包括压力容器设计、制造、安装、使用、检测等方面。
对于从事压力容器设计、制造、运维等工作的人员，这本书是必备的法规和标准手册。
5. 《压力容器实用手册》《压力容器实用手册》是一本综合性的压力容器参考书。
压力容器设计手册
中国寰球工程公司设备室压力容器设计手册中国寰球工程公司设备室2006年目录1 目的 (4)2 适用范围 (4)3 设计人职责 (4)4 施工图设计程序及设计文件 (6)4.1 施工图设计程序 (6)4.2 设计文件 (9)5 设计人必备的设计标准和规范及工程统一规定 (9)5.1 个人必备标准规范 (9)5.2 班组保存标准规范 (11)6 设计条件阅读及研究要点 (12)6.1 设计条件基本内容 (12)6.1.1 设备设计条件 (12)6.1.2 梯子平台条件和管架预焊件条件 (13)6.1.3 塔内件支撑件条件 (13)6.1.4 其他外购件连接条件 (13)6.2 容器类设计条件阅读及研究要点 (13)6.3 换热器类设计条件阅读及研究要点 (15)6.4 塔设备类设计条件阅读及研究要点 (17)6.5 球罐设计条件阅读及研究要点 (19)6.6 梯子平台、管架预焊件条件阅读及研究要点 (20)6.7 塔内件支撑件条件阅读及研究要点 (21)6.8 其他构件连接件条件阅读及研究要点 (21)7 工程统一规定阅读要点 (21)8 需要校核人或审核人确认的设计要点 (23)8.1 容器类 (24)8.2 换热器类 (24)8.3 塔设备类 (25)8.4 球罐 (26)8.5 高压设备 (27)9 施工图各阶段设计要点 (28)9.1 初版施工图（一次条件）设计要点 (28)9.1.1 初版施工图（一次条件）的内容 (28)9.1.2 初版施工图（一次条件）的设计 (28)9.2 施工图设计要点 (31)10 计算书内容 (31)10.1 容器类设备计算书 (31)10.1.1 卧式容器计算书 (31)10.1.2 立式容器计算书 (32)10.2 换热器类计算书 (32)10.3 塔设备计算书 (33)10.4 球罐 (34)10.5 高压设备计算书 (34)10.6 需要计算的非标准零件 (35)10.7 需要计算的特殊结构零件和需要特殊考虑的计算 (35)11 设备结构设计及图形绘制 (36)11.1 设备结构设计 (36)11.1.1 标准件的选型 (36)11.1.2 非标准件的设计 (37)11.2 设备图纸绘制 (37)11.2.1 图纸绘制的原则和要求 (38)11.2.2 各类设备图纸绘制原则和图纸组成 (46)12 图面技术要求 (49)13 设计手段及设计文件制备 (50)13.1 设计手段 (50)13.2 设计文件制备 (50)14 专业关系简介 (51)压力容器设计工作是一种严谨的工作，经过几十年的积累已经形成一种比较固定的程序。
压力容器设计质量手册
第章总则和范围．总则根据《锅炉压力容器安全监察暂行条例》、《<锅炉压力容器安全监察暂行条例>实施细则》、《压力容器安全技术监察规程》及《压力容器压力管道设计单位资格许可与管理规则》的要求，结合本公司的具体情况，建立压力容器设计质量保证体系。
该体系诣在加强对设计工作的管理，确保压力容器的设计质量。
．范围本标准规定了×××××××有限公司类压力容器产品的设计、开发全过程的质量控制程序以及有关人员的质量职责。
本公司的无机传热元件及其装置系列产品的设计工作亦可参照本标准。
第章规范性引用文件本标准编制中引用了下列文件中的有关条款。
凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
．质量管理体系文件：《质量管理体系基础和术语》：《质量管理体系要求》．法规、规程文件国务院（）号《锅炉压力容器安全监察暂行条例》劳人锅（）号《〈锅炉压力容器安全监察暂行条例〉实施细则》质技监局锅发（）号《压力容器安全技术监察规程》国质检锅（）号《压力容器压力管道设计单位资格许可与管理规则》．压力容器设计标准《钢制压力容器》（含第号修改单）《管壳式换热器》（含第号修改单）《钢制化工容器设计基础规定》《钢制化工容器材料选用规定》《钢制化工容器强度计算规定》《钢制化工容器结构设计规定》《钢制化工容器制造技术要求》《钢制低温压力容器技术要求》《钢制卧式容器》《钢制塔式容器》《压力容器强度设计软件（网络版）》．设计管理标准××××××《压力容器各级设计人员条件》××××××《压力容器各级设计人员的业务考核》××××××《压力容器各级设计人员岗位责任制》××××××《压力容器设计工作程序》××××××《压力容器设计条件的编制与审查》××××××《压力容器设计文件的签署》××××××《压力容器设计文件的标准化审查》××××××《压力容器设计质量评定》×××××××《压力容器设计文件的管理规则》×××××××《压力容器设计文件的更改办法》×××××××《压力容器设计文件的复用办法》×××××××《压力容器设计条件图编制细则》×××××××《压力容器设计资格印章的使用与管理》×××××××《标准化管理制度》．设计质量控制记录×××××（）《项目建议书》×××××（）《压力容器设计任务书》（辽）×××××（）《压力容器设计计算书》（辽）×××××（）《压力容器设计图样和设计文件校审记录》（辽）×××××（）《压力容器设计图样和设计文件标准化审查记录》（辽）×××××（）《压力容器设计质量评定卡》（辽）×××××（）《压力容器设计文件更改通知单》（辽）×××××（）《压力容器设计条件修改书》（辽）×××××（）《压力容器设计评审记录》（辽）×××××（）《容器设计条件图》（辽）×××××（）《换热器设计条件图》（辽）×××××（）《塔器设计条件图》（辽）×××××（）《搅拌容器设计条件图》（辽）×××××（）《设计开发输入输出清单》×××××（）《培训记录》注：（）表示版，原版；（）表示版，第一次修改；（）表示版，第二次修改；第章术语和缩语．术语本标准使用的术语和定义均符合的规定。
压力容器设计指导手册第三版上下册
压力容器设计指导手册第三版上下册Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】中国寰球工程公司设备室压力容器设计手册目录压力容器设计工作是一种严谨的工作，经过几十年的积累已经形成一种比较固定的程序。
《压力容器设计手册》（以下简称《设计手册》）是将在人们意识中形成的压力容器设计工作程序变为压力容器设计人员设计工作的指导性文件。
1目的《设计手册》是以针对设计人员的角度明确压力容器设计工作的程序和各个设计环节的要求，以使设计人全面、快速获得设计指导，校审人员有共同的校审思路可循，促进设计程序和各设计环节的规范化、标准化，以保证设计的正确性和统一性以及设计文件的质量。
2适用范围《设计手册》适用于压力容器的设计，储运设备将另有规定。
《设计手册》适用于压力容器设计人员的设计指导工作，同时成为校对和审核人员对设计人员各个设计环节的规范化要求。
校对和审核人员的职责和工作范围以及校审工作的指导在其他文件中另作规定。
3设计人职责压力容器由于盛装的化学品大多数都有毒或易燃、易爆，并且容器都在一定的温度和压力下操作，一旦发生事故，将会对人的生命以及国家财产造成损失。
鉴于它的危险性，国家质量监察部门把压力容器列为“特种设备”，从标准规范制定，到设计、制造、检验以及设备的使用都实行严格的监督和管理。
设计是压力容器进入实施阶段的第一道安全屏障，设计人的责任重大。
设计人除了完成设计过程中的具体任务，履行设计人职责外，还必须有强烈的责任心。
3.1 责任心1)设计人必须认识到设计图纸不是一幅画、一份作业，它将由工人制造成一个真实的设备矗立在化工装置中。
容器设计的安全性直接影响着化工厂的安全操作。
2)压力容器是一个危险源，它能危及人的生命和国家的财产安全。
设计人必须在设计的各个环节保证压力容器设计的安全。
3)设计文件有三级或四级的人员签署，设计人不能将保障安全的责任推给后面几级的签署人员，必须切记设计人是安全屏障的第一关，交出设计任务不是目标，提交正确、完整的设计文件，使错误最少，设计产品安全、可靠、经济合理、满足工艺的需要是最高的目标。
压力容器设计质量保证手册(D1、D2设计取证用)
质量管理体系文件压力容器设计质量保证手册（第二版）编制：审核：批准：受控状态：发放编号：实施日期：2011年月日前言压力容器是工业生产和人民生活中使用广泛，同时又具有爆炸危险的特种设备，为保证我公司压力容器设计过程能够严格遵守国家颁发国务院令第549号《特种设备安全监察条例》（2009版）及国质检总局令第22号《锅炉压力容器制造监督管理办法》及其附件（2002版）质技监局锅发[1999]154号（TSG R0004-2009）《固定式压力容器安全技术监察规程》和GBl50-1998《钢制压力容器》、GBl51-1999(钢制管壳式换热器》等有关技术法规、标准规范要求。
建立一个严密、协调设计质量保证体系，实施“质量安全第一，用户信誉至上”的方针，保证提供安全、可靠的压力容器设计图样和技术文件。
压力容器设计质量保证体系经总经理任命的压力容器设计技术负责人、审核人、校核人员和设计人员，对压力容器设计图纸、计算书和技术文件质量负全责。
本(手册》适用于压力容器设计，并与本公司原制订的《压力容器制造质量保证手册》同时使用。
本手册自2010年9月20日起开始执行。
总经理：企业概况1，引用标准、规则国家颁发国务院令第549号《特种设备安全监察条例》（2009版）。
国质检总局令第22号《锅炉压力容器制造监督管理办法》。
(TSG R0004-2009)《固定式压力容器安全技术监察规程》。
（TSGR1001-2008）《压力容器压力管道设计许可规则》。
TSG ZF001-2006《安全阀安全技术监察规程》2，压力容器设计标准GB150-1998 《钢制压力容器》（含第1号修改单）。
GB151-1999 《管壳式换热器》（含第1号修改单）。
GB151-1999《管壳式换热器》。
JB/T4710-2005《钢制塔式容器》。
JB/T4731-2005《钢制卧式容器》。
JB/T4730-2005《承压设备无损检测》。
其他现行的压力容器制造相关的法律、法规。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国寰球工程公司设备室压力容器设计手册中国寰球工程公司设备室2006年目录1 目的 (4)2 适用范围 (4)3 设计人职责 (4)4 施工图设计程序及设计文件 (6)4.1 施工图设计程序 (6)4.2 设计文件 (9)5 设计人必备的设计标准和规范及工程统一规定 (9)5.1 个人必备标准规范 (9)5.2 班组保存标准规范 (11)6 设计条件阅读及研究要点 (12)6.1 设计条件基本内容 (12)6.1.1 设备设计条件 (12)6.1.2 梯子平台条件和管架预焊件条件 (13)6.1.3 塔内件支撑件条件 (13)6.1.4 其他外购件连接条件 (13)6.2 容器类设计条件阅读及研究要点 (13)6.3 换热器类设计条件阅读及研究要点 (15)6.4 塔设备类设计条件阅读及研究要点 (17)6.5 球罐设计条件阅读及研究要点 (19)6.6 梯子平台、管架预焊件条件阅读及研究要点 (20)6.7 塔内件支撑件条件阅读及研究要点 (21)6.8 其他构件连接件条件阅读及研究要点 (21)7 工程统一规定阅读要点 (21)8 需要校核人或审核人确认的设计要点 (23)8.1 容器类 (24)8.2 换热器类 (24)8.3 塔设备类 (25)8.4 球罐 (26)8.5 高压设备 (27)9 施工图各阶段设计要点 (28)9.1 初版施工图（一次条件）设计要点 (28)9.1.1 初版施工图（一次条件）的内容 (28)9.1.2 初版施工图（一次条件）的设计 (28)9.2 施工图设计要点 (31)10 计算书内容 (31)10.1 容器类设备计算书 (31)10.1.1 卧式容器计算书 (31)10.1.2 立式容器计算书 (32)10.2 换热器类计算书 (32)10.3 塔设备计算书 (33)10.4 球罐 (34)10.5 高压设备计算书 (34)10.6 需要计算的非标准零件 (35)10.7 需要计算的特殊结构零件和需要特殊考虑的计算 (35)11 设备结构设计及图形绘制 (36)11.1 设备结构设计 (36)11.1.1 标准件的选型 (36)11.1.2 非标准件的设计 (37)11.2 设备图纸绘制 (37)11.2.1 图纸绘制的原则和要求 (38)11.2.2 各类设备图纸绘制原则和图纸组成 (46)12 图面技术要求 (49)13 设计手段及设计文件制备 (50)13.1 设计手段 (50)13.2 设计文件制备 (50)14 专业关系简介 (51)压力容器设计工作是一种严谨的工作，经过几十年的积累已经形成一种比较固定的程序。
《压力容器设计手册》（以下简称《设计手册》）是将在人们意识中形成的压力容器设计工作程序变为压力容器设计人员设计工作的指导性文件。
1目的《设计手册》是以针对设计人员的角度明确压力容器设计工作的程序和各个设计环节的要求，以使设计人全面、快速获得设计指导，校审人员有共同的校审思路可循，促进设计程序和各设计环节的规范化、标准化，以保证设计的正确性和统一性以及设计文件的质量。
2适用范围《设计手册》适用于压力容器的设计，储运设备将另有规定。
《设计手册》适用于压力容器设计人员的设计指导工作，同时成为校对和审核人员对设计人员各个设计环节的规范化要求。
校对和审核人员的职责和工作范围以及校审工作的指导在其他文件中另作规定。
3设计人职责压力容器由于盛装的化学品大多数都有毒或易燃、易爆，并且容器都在一定的温度和压力下操作，一旦发生事故，将会对人的生命以及国家财产造成损失。
鉴于它的危险性，国家质量监察部门把压力容器列为“特种设备”，从标准规范制定，到设计、制造、检验以及设备的使用都实行严格的监督和管理。
设计是压力容器进入实施阶段的第一道安全屏障，设计人的责任重大。
设计人除了完成设计过程中的具体任务，履行设计人职责外，还必须有强烈的责任心。
3.1 责任心1)设计人必须认识到设计图纸不是一幅画、一份作业，它将由工人制造成一个真实的设备矗立在化工装置中。
容器设计的安全性直接影响着化工厂的安全操作。
2)压力容器是一个危险源，它能危及人的生命和国家的财产安全。
设计人必须在设计的各个环节保证压力容器设计的安全。
3)设计文件有三级或四级的人员签署，设计人不能将保障安全的责任推给后面几级的签署人员，必须切记设计人是安全屏障的第一关，交出设计任务不是目标，提交正确、完整的设计文件，使错误最少，设计产品安全、可靠、经济合理、满足工艺的需要是最高的目标。
4)设计工作是细致到每1mm的尺寸、每一个细小零件、每一个零件重量的工作，细心是每个设计人必须养成的习惯。
5)电子文件的复制、重复利用现已成为发生错误的重大根源，消灭由此引起的错误，是设计人是否具有细心的良好习惯和责任心强弱的最好体现。
6)在允许的条件下追求设计成品的完美，是设计人的最高境界。
3.2 设计过程中的具体职责1)主动与校审人交换意见，争得校审人的指导；2)进行材料的选择；3)确认设计条件；4)进行设备的强度计算；5)进行设备的结构设计，绘制图纸；6)整理完整的设计文件，提交校核人校核；7)按照校审人的校审意见，修改图纸和计算书等设计文件；8)将修改后的设计文件送校对人、审核人复审；9)制备成品设计文件；10)在成品文件上签署，并送校对人、审核人签署（实习期满以后的设计人在成品图设计栏内签署，实习期内的实习生要求组长安排设计人签署）；11)整理并提交纸制和电子版最终文件。
4施工图设计程序及设计文件4.1 施工图设计程序4.1.1设备图设计人进行设备施工图设计的程序有以下几个环节：1)仔细阅读理解项目的《工程统一规定》；2)接收并消化设计条件；3)与校核及审核人讨论设计方案，查阅参考资料；4)进行设备的强度设计——强度计算；5)进行设备初版施工图设计——提出一次条件；6)进行设备的详细结构设计——施工图图样绘制；7)进行计算书及图纸的自校，备齐设计条件、图纸目录、校审记录及质量评定等级表；8)打印图样的白纸图，向校核人提交供校对的完整设计文件；9)根据校核人的校核意见和审核人的审核意见修改设计文件；10)向校核人提交修改后的设计文件；11)校核人及审核人确认无修改意见后将图样打印成硫酸纸，计算书整理成册；12)设计、校核、审核、审定各级设计人员进行设计文件的签署；13)向专业负责人提交签署后的完整设计文件纸文件和电子文件；14)需要时，进行管口方位图等外专业图纸的会签；15)保存留有校对、审核意见的原始图纸2年。
设备施工图设计人工作流程4.1.2梯子平台和预焊件施工图设计人进行梯子平台和预焊件施工图设计的程序有以下几个环节：1)接收并消化梯子平台和预焊件设计条件（梯子平台和预焊件设计条件一般在设备施工图完成前后提出）；2)与校核及审核人讨论设计方案，查阅参考资料；3)需要时，进行管架等预焊件局部应力的计算；4)进行设备梯子平台和预焊件详图设计；5)进行图纸的自校，备齐校审记录及质量评定等级表；6)打印图样的白纸图，向校核人提交校对用的设计文件；7)校核人进行校核；8)根据校核人的校核意见，修改设计文件；9)向校核人提交修改后的设计文件；10)校核人确认无修改意见后，将图样打印成硫酸纸；11)设计、校核各级设计人员进行设计文件的签署；12)向专业负责人提交签署后的图纸及校审记录的纸文件和电子文件。
梯子平台、预焊件施工图设计人工作流程4.2 设计文件提到设计文件，大家想到得最多的是图纸。
其实完整的设计文件指的不仅仅是图纸，还包括设计过程中其他文字性文件和管理性文件。
当设计完成，设计人向校核人提交校对文件或校审修改后，提交最终文件时，完整的设计文件应包括以下内容：1)计算书和设计条件2)图纸目录3)图纸4)校审纪录及质量评定卡5)设计方案确定表5设计人必备的设计标准和规范及工程统一规定设计工作是按照国家有关法规、设计规范和标准进行的。
标准规范一般分四个等级：1)国家法规；2)国家强制性规范和标准；3)国家和行业推荐性标准；4)企业标准。
5.1 个人必备标准规范在强制性和推荐性标准中又分设计标准和零部件标准，根据压力容器设计单位的管理要求，设计人员必备的标准规范如下：1)国家法规《压力容器安全技术监察规程》国家质量监督检验检疫总局2)国家强制性规范和标准；GB150 《钢制压力容器》GB151 《钢制换热器》3)国家和行业推荐性标准设计标准JB/T4710《钢制塔式容器》JB/T4731《钢制卧式容器》HG 20580《钢制化工容器设计基础规定》HG 20581《钢制化工容器材料选用规定》HG 20582《钢制化工容器强度计算规定》HG 20583《钢制化工容器结构设计规定》HG 20584《钢制化工容器制造技术规定》HG 20585《钢制低温压力容器技术规定》JB4708《钢制压力容器焊接工艺评定》JB/T4709《钢制压力容器焊接规程》零部件标准JB/T4700~4707《压力容器法兰》HG20592~20635《钢制管法兰、垫片、紧固件》JB4726《压力容器用碳素钢和低合金钢锻件》JB4727《低温压力容器用低合金钢锻件》JB4728《压力容器用不锈钢锻件》JB/T4736《补强圈》JB/T4746《钢制压力容器用封头》JB/T4712《鞍式支座》JB/T4713《腿式支座》JB/T47124《支承式支座》HG/T21514~21535《钢制人孔和手孔》HG20652《塔器设计技术规定》HG/T21618《丝网除沫器》JB/T 1205《塔盘技术条件》文件编写规定HB/T 20668《化工设备设计文件编制规定》4)企业标准寰球公司VS标准（存放在班组）BCD·130A20-96《设备梯子、平台、施工图图面表示规定》BCD·130A21-96《设备预焊件施工图设计规定》BCD·47A356-92《设备保温(冷)生根件》设计工作除了按照标准规范进行以外，还有一份必须遵循的文件，就是各工程项目的《工程统一规定》。
《工程统一规定》中规定了各项目基础数据和特殊的要求，以及对所有设备统一的要求。
5.2 班组保存标准规范除个人必备的标准规范外，还有一些不常用的标准规范在班组保存。
需要时向班组借用。
GB12337《钢制球型储罐》JB/T 4735《钢制焊接常压容器》JB/T 4734《铝制焊接容器》JB/T 4745《钛制焊接容器》HG/T 2650《钢制管式换热器》HG 20640《塑料设备》HG 20536《聚四氟乙烯衬里设备》HG/T 21574《设备吊耳》GB 16749《压力容器波形膨胀节》HG/T 21573《高压螺栓和螺栓液压上紧装置》GB 12459《钢制对焊无缝管件》HG 21588~21592《玻璃板液面计》《玻璃管液面计》HG/T 21550《防霜液面计》JB 4730 《压力容器无损检测》HG 20660《压力容器中化学介质毒性危害和爆炸危险程度分类》工程建设标准强制性条文TCED 41002《化工设备图样技术要求》HG/T 20668《化工设备设计文件编制规定》ASME 压力容器规范实施导则其它标准详见班组标准清单。
