医学图像配准
医学影像处理中图像配准的使用教程
医学影像处理中图像配准的使用教程医学影像处理是指利用计算机科学和技术对医学图像进行处理和分析的过程。
图像配准是医学影像处理中一项非常重要的技术，它可以将不同时间、不同位置、不同模态的医学图像进行对齐，方便医生进行观察和分析。
本文将为您介绍医学影像处理中图像配准的使用教程。
一、图像配准的定义和作用图像配准是将不同图像的特征点进行对应，通过变换和调整，使得图像在空间上达到最佳的匹配，从而实现不同图像的对齐。
图像配准在医学影像处理中的作用主要有以下几个方面：1. 临床诊断：配准后的图像可以更好地显示病灶的位置、形状和大小，帮助医生更准确地进行病情评估和诊断。
2. 治疗规划：配准后的图像可以用于制定治疗计划，帮助医生精确确定手术切除范围、放疗区域等。
3. 病变监测：通过定期对配准后的图像进行对比，可以观察病变的生长和变化，评估治疗效果。
二、图像配准的基本原理图像配准主要包括特征提取、特征匹配、变换模型和优化算法等几个步骤。
下面我们将逐一介绍。
1. 特征提取：特征是指图像上具有一定代表性的点、线或区域，例如角点、边缘等。
特征提取是指从原始图像中抽取出具有代表性的特征点。
2. 特征匹配：特征匹配是将待配准图像的特征点与参考图像的特征点进行对应和匹配。
3. 变换模型：变换模型是指利用数学方法对待配准图像进行变换的模型，常用的变换模型有平移、旋转、缩放、仿射变换和非刚体变形等。
4. 优化算法：优化算法是为了找到最佳的变换参数，使得配准后的图像与参考图像在某种准则下最为接近。
常用的优化算法有最小二乘法、最大似然估计和梯度下降等。
三、图像配准的步骤和技术实现图像配准的具体步骤和技术根据不同的图像类型和配准要求可能会有所不同。
以下是一个常见的图像配准步骤和技术示例：1. 图像预处理：对待配准的图像进行预处理，包括去噪、增强和裁剪等操作，以提高后续步骤的配准效果。
2. 特征提取：从待配准图像和参考图像中提取特征点。
常用的特征点包括SIFT（尺度不变特征变换）和SURF（加速稳健特征）等。
医学图像配准技术的研究与应用
医学图像配准技术的研究与应用一、背景介绍医学图像是指通过医疗设备获取的人体内部信息的图像数据。
医学图像具有不同的模态，例如X光、CT、MRI、PET等。
医学图像配准技术是将多幅不同模态或者同一模态但不同位置的医学图像的空间位置对应起来，在三维空间内的重叠区域进行像素级别的比较和分析，进而为疾病的诊断、治疗和手术提供更准确和可靠的依据。
二、技术原理和方法图像配准技术包含两个基本步骤：对两幅或多幅图像进行几何或者形态变换以使它们在某种度量下相同，并将它们的像素值对齐。
如图1所示，左侧为MRI图像，右侧为PET图像，需要进行配准。
简单的图像配准技术包括：刚性配准、仿射配准和非刚性配准。
1. 刚性配准刚性配准是指图像经过平移、旋转和缩放等变换后相互匹配。
这种方法适用于需要同时解决多种问题的情况。
在医学领域，临床医生可以将不同的模态图像，如MRI和CT，进行刚性配准以实现完整的诊断。
2. 仿射配准仿射配准是指图像的变换被限制在缩放、旋转和平移这三种变换上。
该方法可以对图像进行透视变换，同时实现对医学影像的重建。
这种方法也常常被用来对不同部位的医学影像进行配准。
3. 非刚性配准非刚性配准是指对图像进行弹性变换，使得各部分的空间位置均相匹配。
可以通过非刚性配准技术将MRI和PET图像进行配准，实现对人体细胞分布的更为详尽的观察和分析。
非刚性配准技术在肺、脑、心脏等部位的图像配准中被广泛应用。
三、技术应用医学图像配准技术已经成为临床医疗中重要的工具。
以下是该技术在不同领域的应用：1.临床医学在生物医学领域，医学影像配准技术可以帮助医生更好地理解人体结构，从而提供更加全面的临床诊断和治疗方案。
医学影像配准技术在眼科、神经学、心血管学、肿瘤学等领域中得到广泛应用。
2.手术辅助医学影像配准技术可以在手术之前通过预测患者的病情帮助医师制定更好的决策，使患者更好地理解和接受手术治疗。
手术过程中，医学影像配准技术可以帮助医生更好地定位病变组织，为手术提供更准确的操作。

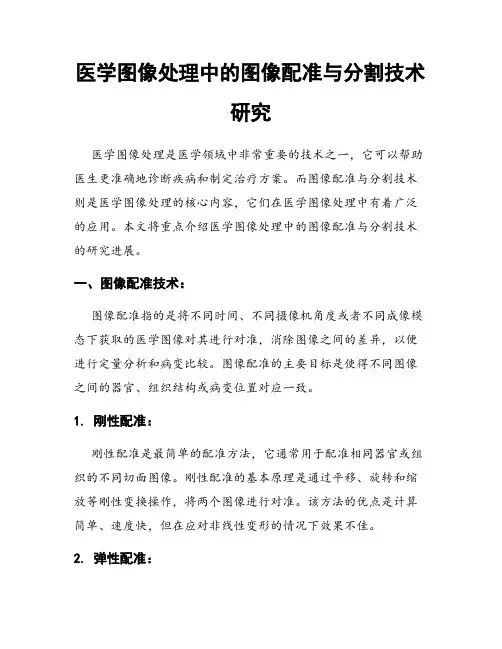

医学图像处理中的图像配准与分割技术研究
医学图像处理中的图像配准与分割技术研究医学图像处理是医学领域中非常重要的技术之一，它可以帮助医生更准确地诊断疾病和制定治疗方案。
而图像配准与分割技术则是医学图像处理的核心内容，它们在医学图像处理中有着广泛的应用。
本文将重点介绍医学图像处理中的图像配准与分割技术的研究进展。
一、图像配准技术：图像配准指的是将不同时间、不同摄像机角度或者不同成像模态下获取的医学图像对其进行对准，消除图像之间的差异，以便进行定量分析和病变比较。
图像配准的主要目标是使得不同图像之间的器官、组织结构或病变位置对应一致。
1. 刚性配准：刚性配准是最简单的配准方法，它通常用于配准相同器官或组织的不同切面图像。
刚性配准的基本原理是通过平移、旋转和缩放等刚性变换操作，将两个图像进行对准。
该方法的优点是计算简单、速度快，但在应对非线性变形的情况下效果不佳。
2. 弹性配准：与刚性配准相比，弹性配准可以处理更复杂的图像变形。
弹性配准涉及到非刚性变形的建模与计算，它可以通过非线性变换来对医学图像进行配准。
常用的弹性配准算法包括基于物理模型的变形、基于特征的变形以及基于图像灰度的变形等。
3. 层次配准：层次配准是一种分层次逐步进行的配准方法，它可以将一个复杂的医学图像配准问题拆分成多个简单的配准问题。
该方法通过层次划分，依次进行粗配准、中配准、精配准等步骤，以实现对复杂场景的配准。
层次配准的优点是可以提高配准的准确性和鲁棒性，但计算复杂度较高。
二、图像分割技术：图像分割是指将医学图像中的目标区域或感兴趣区域从背景中分离出来的过程，其目的是提取出有用的解剖结构或病变信息，为医生提供更准确的诊断辅助工具。
1. 基于阈值的分割法：基于阈值的分割法是一种常用的图像分割方法，其基本思想是通过设置阈值，将图像中的像素划分为目标和背景两个类别。
这种方法简单易行，计算速度快，但对光照和噪声的影响较大，且对图像的灰度分布要求较高。
2. 基于区域的分割法：基于区域的分割法是一种将相邻像素组合成区域，并对区域进行合并或细分的方法。
医疗影像处理中的医学图像配准技术教程
医疗影像处理中的医学图像配准技术教程医学影像处理在现代医学领域中扮演着重要的角色，而医学图像配准技术是其中的关键环节之一。
医学图像配准是指将多个医学图像进行空间上的对齐，以实现图像之间的对比和分析。
它可以用于诊断、手术规划、病变跟踪等方面，对于提高医疗影像处理的准确性和可靠性具有重要意义。
一、医学图像配准概述医学图像配准的核心目标是将多个不同时间点、不同模态或不同患者的图像进行对齐，使得它们在空间上保持一致。
通过图像配准可以实现以下目标：1. 扩大可视化范围：配准后的图像可以提供更广泛的视野，有助于医生观察潜在的异常现象。
2. 比较和分析：通过对齐的图像，医生可以更容易地直观比较不同时间点或不同模态的图像，观察变化并分析结果。
3. 多模态图像融合：配准技术可以将来自不同模态的图像融合在一起，提供更全面的信息。
二、常见的医学图像配准技术1. 刚体配准：刚体配准是最简单和最常见的配准技术之一。
它假设图像之间只存在平移和旋转的刚体变换，而没有形变。
刚体配准可以在不改变原图像形状的情况下对其进行对齐。
2. 仿射配准：仿射配准是刚体配准的扩展，可以处理图像之间的缩放和错切变换。
它可以通过线性变换将一个图像映射到另一个图像。
3. 弹性配准：弹性配准是一种更复杂的配准技术，可以处理具有形变的图像配准问题。
它能够更准确地捕捉到图像之间的非刚性变形，并通过非线性变换对其进行对齐。
三、医学图像配准的步骤医学图像配准过程可以分为以下几个步骤：1. 数据准备：收集需要配准的医学图像数据，并进行预处理。
包括去除噪声、调整图像尺寸和对比度等。
2. 特征提取：从每个图像中提取不变的特征点或特征描述符，以便在后续步骤中进行匹配。
3. 特征匹配：根据提取到的特征点或特征描述符，对不同图像之间的特征进行匹配。
4. 变换估计：根据匹配的特征点，通过求解变换模型（如刚体变换、仿射变换或弹性变换）来估计图像之间的坐标关系。
5. 变换应用：将估计的变换模型应用于图像，对其进行配准。
医学图像配准技术的使用技巧与准确度评价
医学图像配准技术的使用技巧与准确度评价医学图像配准技术是在医学领域中广泛应用的一项重要技术。
它能够将不同来源的医学图像（如CT、MRI、X射线等）进行对齐和匹配，从而实现医学图像的综合分析和处理。
本文将介绍医学图像配准技术的常用使用技巧，并对其准确度进行评价。
1. 医学图像配准技术的基本原理医学图像配准技术是通过对图像进行空间、几何和灰度变换，使得不同图像具有相同的空间位置和形状，以达到图像叠加和比较的目的。
常用的医学图像配准技术包括基于特征的配准、互信息配准和弹性配准等。
其中，基于特征的配准是最常用的方法之一，它通过提取图像的特征点或特征区域，利用特征间的对应关系进行配准。
2. 医学图像配准技术的使用技巧（1）选择合适的配准方法：根据实际需求和图像特点，选择合适的医学图像配准方法。
不同的配准方法适用于不同类型的医学图像，如基于特征的配准适用于具有明显特征点或区域的图像，互信息配准适用于灰度分布相似的图像。
（2）预处理图像：在进行医学图像配准之前，需要对原始图像进行一些预处理操作。
常见的预处理步骤包括图像去噪、边缘检测、图像增强等。
预处理有助于提取图像的有效特征，提高配准的准确度。
（3）特征提取和匹配：对于基于特征的配准方法，需要通过特征提取算法获取图像的特征点或特征区域，并利用特征间的对应关系进行匹配。
在特征提取和匹配过程中，需要注意选择合适的特征提取算法和匹配策略，以保证配准的准确性和鲁棒性。
（4）优化配准结果：医学图像配准通常会存在一定的误差，需要通过优化算法对配准结果进行进一步优化。
常用的优化方法包括最小二乘法、最大似然法、随机取样一致性等。
这些方法能够减小配准误差，提高配准的准确度。
3. 医学图像配准技术的准确度评价医学图像配准的准确度是评价其质量和性能的关键指标之一。
常用的评价指标包括对齐误差、重叠度和图像质量等。
（1）对齐误差：对齐误差指配准后的图像与参考图像之间的位置偏差。
常见的对齐误差指标包括均方根误差（RMSE）和最大误差等。
医学图像处理中的图像配准精度评估方法
医学图像处理中的图像配准精度评估方法图像配准是医学图像处理中重要的步骤之一，用于将不同的医学图像进行对齐，以便更准确地进行分析、诊断以及手术规划等。
图像配准的精度评估是评估配准结果与参考标准之间的差异，从而评估配准算法的优劣和性能指标的重要方法。
本文将介绍医学图像处理中常用的图像配准精度评估方法。
1. 可视化评估方法可视化评估是最常用的图像配准精度评估方法之一，通过将配准前后的图像进行对比直观地观察配准效果。
常见的可视化评估方法包括叠加图像、差异图像和金标准图像的对比等。
叠加图像是将配准前后的图像进行叠加，通过透明度或颜色映射来表示图像的差异。
配准效果好的情况下，叠加图像的差异较小，图像重合度较高。
差异图像是通过计算配准前后图像的像素差异得到的。
在配准效果好的情况下，差异图像的噪声会被降低，差异较小的区域呈现较暗的灰度值。
金标准图像的对比是将配准结果与由专业人员标注的目标位置进行对比。
通常情况下，与金标准图像对比时，配准效果好的图像应该与金标准图像高度一致。
2. 结构相似性指数（Structural Similarity Index, SSIM）结构相似性指数是一种计算两幅图像之间相似性的方法，可以用于评估图像配准的精度。
SSIM通过比较亮度、对比度和结构信息三个方面来评估两幅图像之间的相似性。
SSIM的计算过程中包含亮度L(x,y)、对比度C(x,y)和结构S(x,y)三个成分。
其中，亮度成分用于比较灰度的相似性；对比度成分用于比较图像对比度的相似性；结构成分用于比较图像内容的相似性。
SSIM的取值范围为[-1,1]，越接近1表示两幅图像越相似，配准效果越好。
3. 畸变度量方法（Distortion metric）畸变度量方法用于比较配准前后图像的畸变程度，评估配准的准确性。
常用的畸变度量方法包括均方根误差（Root Mean Square Error, RMSE）和峰值信噪比（Peak Signal-to-Noise Ratio, PSNR）等。
医学图像配准与导航技术
医学图像配准与导航技术章节一：医学图像配准技术医学图像配准技术是一种将不同层面或不同时间的医学图像进行对齐和融合的方法。
它在医学影像学领域中具有重要的应用价值，能够提供更准确的诊断和治疗方案。
1.1 图像配准的概念和意义医学图像配准是指将不同模态的图像或同一序列的图像进行精确的对齐，以实现从不同角度观察图像、比较不同时间点图像、实现图像融合等目的。
它可以帮助医生更好地理解和分析患者的病情，为治疗方案的制定提供准确的依据。
1.2 常见的图像配准方法医学图像配准方法主要包括基于特征的方法、基于相似度度量的方法和基于变换模型的方法。
其中，基于特征的方法依靠提取图像的特征点或特征区域进行匹配，从而实现图像的对齐；基于相似度度量的方法通过计算图像之间的相似度度量指标来确定最佳对齐方式；基于变换模型的方法则通过建立图像之间的变换关系来实现配准。
1.3 配准中的关键技术在医学图像配准过程中，有几个关键技术需要注意。
首先是特征提取和匹配技术，它们是实现图像对齐的基础。
其次是相似度度量技术，它可以帮助选择最佳的配准方法。
还有变换模型的选择和优化，它们能够有效地描述图像之间的变换关系。
最后是配准结果的评估方法，可以通过定量和定性评价来判断配准效果的好坏。
章节二：医学图像导航技术医学图像导航技术是一种将医学图像与实际手术操作相结合的技术。
它在导航手术和术中诊断中扮演着重要的角色，能够提供精确的导航指引和实时的图像引导。
2.1 图像导航的定义和应用医学图像导航是指将医学图像与手术现场进行实时匹配，通过引导医生在手术中对目标位置进行精确的定位和操作。
它可以应用于脑部手术、骨科手术、肝脏手术等各种领域，提高手术的准确性和安全性。
2.2 医学图像导航系统的构成和原理医学图像导航系统主要由图像获取、图像处理和跟踪定位三个步骤构成。
首先，必须获取具有高质量的医学图像，可以通过CT、MRI、超声等技术获得。
然后，通过图像处理算法对图像进行分割、匹配和配准，以便与实际手术场景相匹配。
医学影像系统中的图像配准技术研究
医学影像系统中的图像配准技术研究一、引言近年来，医学影像系统的应用越来越广泛，成为现代医疗技术的重要组成部分。
在医学影像系统中，图像配准（Image Registration）技术是一项重要的技术。
图像配准是指将不同时间、不同角度或不同传感器获得的图像进行匹配，以便于进行医学图像的分析、识别、比较等操作。
本文将从医学影像系统中的图像配准技术研究的角度出发，从四个方面展开论述，为读者提供一份详细的医学影像系统中图像配准技术的研究报告。
二、基本概念1. 图像配准的概念图像配准是将多幅图像对齐，使得它们在相同的坐标系上。
图像配准技术在医学影像学中被广泛应用，用于获得不同病人的医学影像数据之间的位置和形态相似的对比。
2. 图像配准的方法（1）基于特征点匹配的图像配准基于特征点匹配的图像配准是图像配准的一种主要方法。
该方法主要是通过对图像中的特征点进行匹配来进行图像的配准。
特征点是一些不会因图像发生变化而发生改变的部分，例如角点、边缘特征点等，可用于对图像进行描述。
（2）基于区域相似度匹配的图像配准基于区域相似度匹配的图像配准是另一种重要的图像配准方法。
该方法是通过测量图像中不同区域之间的相似度来完成配准的。
区域相似度是指两个区域内的相似度。
三、图像配准的流程1. 前置处理医学图像数据通常需要进行预处理操作，例如去除噪声、平滑、采用某种滤波等，以提高医学图像的质量和可读性。
2. 特征提取特征提取是图像配准中关键的步骤。
在这一阶段，需要通过对医学图像数据中的特征进行分析和提取，以便于后续的配准操作。
3. 特征匹配特征匹配是图像配准中最重要的步骤之一。
在这一步骤中，需要对医学图像数据中的特征进行匹配，以找到医学图像数据中的对应特征点。
4. 变换模型医学图像数据中的特征匹配完成后，需要进行变换模型的建立，以便于后续的图像配准操作。
变换模型可以是刚体变换、仿射变换或非线性变换等，根据实际情况进行选择。
5. 图像配准在完成变换模型的选择后，需要使用特定的算法进行图像配准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
形状特征点
4.6 配准中使用的信息——内部标志点
解剖标志点
Igor D. Grachev,etc, A Method for Assessing the Accuracy of Intersubject Registration of the Human Brain Using Anatomic Landmarks， NeuroImage 9, 250–268 (1999)
医学图像处理专题讨论
医 学 图 像 配 准
Medical Image Registration
许向阳 医学图像信息研究中心 2018年11月23 日
内容提要
一、配准的基本概念
二、配准的临床应用
三、配准的核心框架
四、医学图像配准的分类
五、关键技术讨论
一、配准的基本概念
医学图像配准是指对于一幅医学图像寻求一 种或者一系列的空间变换，使它与另一幅医学图
三、配准的核心框架
3.4 优化
• Amoeba: Nelder-Meade downhill simplex. • Conjugate Gradient: Fletcher-Reeves form of the conjugate gradient with or without preconditioning.
四、医学图像配准的分类
4.3 图像的模态
描述人体功能或代谢功能的成像模式： SPECT (Single Photon Emission Computed Tomography，单光子发射断层扫描) PET (Positron Emission Tomography， 正电子发射断层扫描) fMRI (functional MRI，功能磁共振成像) EEG (Electro-EncephaloGraphy,脑电图) MEG (Magneto-EncephaloGraphy，脑磁图) 光子内源成像
4.6 配准中使用的信息——外部标志点
外部标记物
韩锦华等，影像导航中的配准问题，国外医学耳鼻喉科学分册，2004.3
4.6 配准中使用的信息——外部标志点
外部标记点
Matthew Y. Wang, An Automatic Technique for Finding and Localizing Externally Attached Markers in CT and MR Volume Images of the Head, IEEE transactions on Biomedical Engineering. Vol.43, No. 6, 1996
四、医学图像配准的分类
4.4 图像的客体（Object）
Head (Brain or skull, Eye, Dental)
Thorax (Entire, Caridac, Breast)
Abdomen (General, Kidney,Liver) Limbs (General, Femur, Humerus, Hand) Spine and vertebrate Pelvis and perineum
一、配准的基本概念
q = T(p)
T’ = arg max S(R,T(F)) T R ：参考图像， F：浮动图像，T: 变换
一、配准的基本概念
第二幅图像中少了一部分，原因可能是： 成像设备，成像模式差别 病变组织发生变化（如术前，术后） 不同对象的成像
一、配准的基本概念
四种基本的变换 • 刚体变换 • 仿射变换 • 投影变换 • 弯曲变换
变换的模型
变换参数的确定方式 配准方法的交互性
四、医学图像配准的分类
4.2 图像的主体（Subject）
IntraSubject InterSubject Atlas
4.3 图像的模态 (Modalities)
Monomodal Multimodal Modality to modal Patient to modality
4.6 配准中使用的信息——内部标志点
解剖标志点
4.6 配准中使用的信息——内部标志点
角点
Karl Rohr， On 3D differential operators for detecting point landmarks， Image and Vision Computing 15 (1997) 219-233
三、配准的核心框架
Registration is treated as 变换：Transform an optimization problem 度量：Metric with the goal of finding 优化: Optimizer the spatial mapping that 插值：Interpolator will bring the moving image into alignment with the fixed image.
Powell法 下山单纯形法 Arent法 Levenberg-Marquadrt法 Newton-Raphson迭代法 随机搜索法 梯度下降法 遗传算法 模拟退火法 几何hash法 半穷尽搜索法
四、医学图像配准的分类
4.1 分类的依据
图像的主体
图像的模态 图像的客体(人体的部位) 图像空间的维数 配准所基于的图像信息
4.6 配准中使用的信息——外部标志点
外部标记点
周振环等，医学图像标志点的自动配准, 中国生物医学工程学报，2003,No.5
4.6 配准中使用的信息——外部标志点
外部标志点 它与图像本身无关。 选用外部标志点的好处是简单快速，不需要复杂 的优化算法，而且精度较高。 只要图像中标志点能够被检测出来，任何模态的 图像都能进行配准。 确定外部标志点的位置要比确定内部标志点的位 置容易得多，图像空间和物体空间的配准也很难 用内部标志点来实现。
4.5 图像的维度
二维，三维，时间维
四、医学图像配准的分类
4.6 配准中使用的信息
侵入性的 外部标志点 非侵入性的
特征点
内部标志点
特征曲线或曲面
像素或体素
无需图像信息
特征空间
4.6 配准中使用的信息——外部标志点
立体框架
蒋大介，实用神经外科手术学，第四章，定向手术
华工超星图书，以“神经外科”搜索，72本书
四、医学图像配准的分类
4.3 图像的模态
描述生理形态的解剖成像模式：
X光、CT (Computed Tomography) MRI (Magnetic Resonance Imaging) US (Ultra Sound) MRA (Magnetic Resonance Angiography) DSA (Digital Subtraction Angiography) 光纤内窥镜
4.6 配准中使用的信息——外部标志点
陈炳桓，《立体定向放射神经外科学》，r刀
4.6 配准中使用的信息——外部标志点
Brown–Roberts–Wells (BRW)框架 Cosman-Roberts-Wells (CRW)框架 Gill-Thomas-Cosman（GTC）框架 该类框架主要用于神经外科手术的定位和导 航以及放射治疗 随着计算机技术的快速发展，无框架立体定 向在图像引导的颅内手术中使用得更加广泛
4.6 配准中使用的信息——外部标志点
外部标志点 会给病人带来很大不适； 注入病人体内的外来元素往往对人体有些损害； 完全无损的又很难达到满意的精度； 这种方法不包括病人本身的相关图像信息，因 而 它的变换方式只限于刚性变换。
4.6 配准中使用的信息——内部标志点
内部标志点 解剖标志点 (Anatomic Landmarks) 几何极值点
像上的对应点达到空间上的一致。
一致是指人体上的同一解剖点或者至少是所 有具有诊断意义的点及手术感兴趣的点都达到匹 配。 保持不动的图像叫参考图像；
做变换的图像称作浮动图像。
一、Basic conception of registration
• Image registration, also called image matching or alignment, is a process to register one image to others, so that the transformation matrix between two of them are determined so that they are corresponding each other in space. • Image registration is the process of estimating an optimal transformation between two images.
选择度量方法与要解决的配准问题有关
三、配准的核心框架
3.3
• • • • • • • • • • •
配准程度的度量
• Mean squares
Normalized correlation Mean reciprocal squared difference Mutual information by Viola and Wells Mutual information by Mattes Kullback Liebler distance metric Normalized mutual information Mean squares histogram Correlation coefficient histogram Cardinality Match metric Kappa Statistics metric Gradient Difference metric
