医学图像处理中的图像配准方法

医学图像处理是医学影像科学中的一个重要领域，它利用计算机技术对医学图像进行处理和分析，用于疾病的诊断、治疗和监测。而图像配准作为医学图像处理中的关键环节，被广泛应用于多种医学领域，如影像对比增强、图像叠加、图像融合等。本文将介绍医学图像处理中常用的图像配准方法。

图像配准是指将不同影像中对应的特征点或特征区域进行匹配的过程，以实现不同图像之间的对齐或重叠。在医学图像处理中，图像配准有助于医生更准确、全面地理解病变、解剖结构和功能区域。以下是几种常用的图像配准方法：

1. 特征点匹配法

特征点匹配法是一种常用的图像配准方法。它通过检测和匹配图像中的特征点，如角点、边缘点、斑点等，实现图像的对齐。该方法的优势在于对于图像的亮度、尺度、旋转和投影变换等具有一定的鲁棒性。例如，在CT和MRI图像配准中，可以利用特征点匹配法检测头部或骨骼结构的明显特征点，实现图像配准。

2. 相位相关法

相位相关法是一种基于图像的频域分析的图像配准方法。它利用傅里叶变换将图像从空域转换到频域，通过计算图像的互相关函数，寻找最大互相关值对应的位移量，从而实现图像的对齐。这种方法通常用于医学图像的精确对准，如放射治疗中的CT图像与MRI图像的配准。

3. 互信息法

互信息法是一种基于信息论的图像配准方法。它通过计算图像之间的互信息量，来评估图像的相似度和位移。互信息越大，说明两幅图像的相似度越高，反之亦然。互信息法可以用于多模态图像配准，比如将CT图像与PET图像进行配准以实现精确的病变定位。

4. 弹性配准法

弹性配准法是一种基于物理模型的图像配准方法。它通过建立弹性变形模型，将图像的形状进行变换，实现图像的对准。这种方法适用于需要进行大范围形变的图像配准，如脑部图像配准，可以通过建立弹性模型，将功能区域对齐。

5. 局部插值法

局部插值法是一种基于插值算法的图像配准方法。它通过将图像进行网格化，对网格点进行插值处理，实现图像的变形和对齐。局部插值法可以用于超声成像和核磁共振成像等医学图像的配准，以提高图像的空间分辨率和质量。

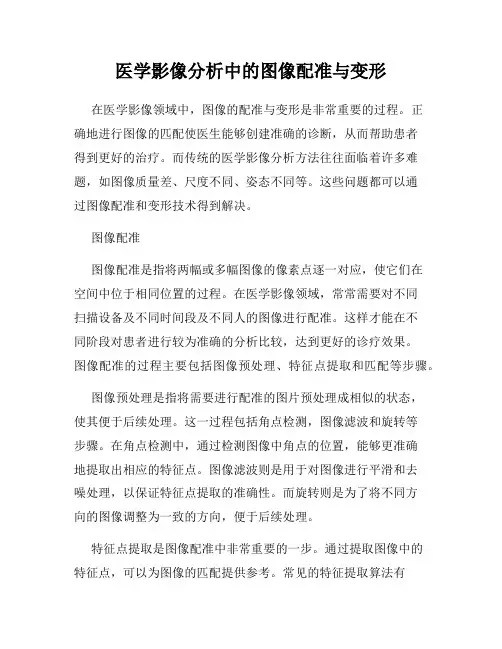

医学影像分析中的图像配准与变形

在医学影像领域中，图像的配准与变形是非常重要的过程。正确地进行图像的匹配使医生能够创建准确的诊断，从而帮助患者得到更好的治疗。而传统的医学影像分析方法往往面临着许多难题，如图像质量差、尺度不同、姿态不同等。这些问题都可以通过图像配准和变形技术得到解决。

图像配准

图像配准是指将两幅或多幅图像的像素点逐一对应，使它们在空间中位于相同位置的过程。在医学影像领域，常常需要对不同扫描设备及不同时间段及不同人的图像进行配准。这样才能在不同阶段对患者进行较为准确的分析比较，达到更好的诊疗效果。图像配准的过程主要包括图像预处理、特征点提取和匹配等步骤。

图像预处理是指将需要进行配准的图片预处理成相似的状态，使其便于后续处理。这一过程包括角点检测，图像滤波和旋转等步骤。在角点检测中，通过检测图像中角点的位置，能够更准确地提取出相应的特征点。图像滤波则是用于对图像进行平滑和去噪处理，以保证特征点提取的准确性。而旋转则是为了将不同方向的图像调整为一致的方向，便于后续处理。

特征点提取是图像配准中非常重要的一步。通过提取图像中的特征点，可以为图像的匹配提供参考。常见的特征提取算法有SIFT，SURF等。其中SIFT算法是最为常用的一种特征提取算法。SIFT算法通过定位图像的关键点，并利用这些关键点的本地特征描述来识别和匹配图像。

匹配是图像配准中最为关键的一步。在这一步中，需要根据特征点的位置和描述子来进行特征匹配。常见的匹配算法有KNN匹配，SVM模型等。其中KNN匹配算法是非常常见的一种算法，通过计算特征点之间的距离和相似度，来确定两幅图像中特征点的匹配关系。

图像变形

图像变形是指对图像进行不同形式的变形，以满足医生对图像分析的需要。在医学影像分析中，常常需要对图像进行畸变矫正、图像缩放、图像纠正等。这些操作都需要通过图像变形的技术来实现。

畸变矫正是令一些透镜的图像被更准确地矫正的过程。不同透镜会带来不同的畸变，这会影响到图像的质量和准确性。畸变矫正主要利用数学模型来实现。通过根据透镜的几何模型和畸变模型来进行畸变校正，从而使得图像的几何大小和形状保持一致。

医学影像处理中图像配准的使用教程

医学影像处理是指利用计算机科学和技术对医学图像进行处理和分析的过程。图像配准是医学影像处理中一项非常重要的技术，它可以将不同时间、不同位置、不同模态的医学图像进行对齐，方便医生进行观察和分析。本文将为您介绍医学影像处理中图像配准的使用教程。

一、图像配准的定义和作用

图像配准是将不同图像的特征点进行对应，通过变换和调整，使得图像在空间上达到最佳的匹配，从而实现不同图像的对齐。图像配准在医学影像处理中的作用主要有以下几个方面：

1. 临床诊断：配准后的图像可以更好地显示病灶的位置、形状和大小，帮助医生更准确地进行病情评估和诊断。

2. 治疗规划：配准后的图像可以用于制定治疗计划，帮助医生精确确定手术切除范围、放疗区域等。 3. 病变监测：通过定期对配准后的图像进行对比，可以观察病变的生长和变化，评估治疗效果。

二、图像配准的基本原理

图像配准主要包括特征提取、特征匹配、变换模型和优化算法等几个步骤。下面我们将逐一介绍。

1. 特征提取：特征是指图像上具有一定代表性的点、线或区域，例如角点、边缘等。特征提取是指从原始图像中抽取出具有代表性的特征点。

2. 特征匹配：特征匹配是将待配准图像的特征点与参考图像的特征点进行对应和匹配。

3. 变换模型：变换模型是指利用数学方法对待配准图像进行变换的模型，常用的变换模型有平移、旋转、缩放、仿射变换和非刚体变形等。

4. 优化算法：优化算法是为了找到最佳的变换参数，使得配准后的图像与参考图像在某种准则下最为接近。常用的优化算法有最小二乘法、最大似然估计和梯度下降等。

三、图像配准的步骤和技术实现图像配准的具体步骤和技术根据不同的图像类型和配准要求可能会有所不同。以下是一个常见的图像配准步骤和技术示例：

1. 图像预处理：对待配准的图像进行预处理，包括去噪、增强和裁剪等操作，以提高后续步骤的配准效果。

生物医学图像配准与融合技术

第一章：引言

生物医学图像配准与融合技术是近年来在医学影像领域得到广泛应用的重要技术之一。图像配准是指将不同时间、不同仪器或不同成像方式获得的医学图像进行对齐，以实现形态学或功能学上的比较和分析。而图像融合则是将多个相互补充的医学图像信息融合为一个整体图像，以提升诊断和治疗的准确性和可行性。本章将介绍生物医学图像配准与融合技术的研究背景和意义。

第二章：生物医学图像配准技术

2.1 影像配准方法

影像配准算法主要分为刚体变换、仿射变换和非刚体变换三种类型。刚体变换适用于不考虑局部形变的情况，如脑部图像的配准；仿射变换可以捕捉到平移、旋转和尺度变换等刚性形变的信息；非刚体变换则适用于表达非刚性形状变化的情况，如心脏或肺部图像的配准。

2.2 图像特征提取

图像特征提取是影像配准的重要步骤，其目的是从不同图像中提取出具有对应关系的特征点。常用的特征提取方法包括尺度不变特征变换（SIFT）、速度鲁棒特征（SURF）和主成分分析（PCA）等。 2.3 配准评估

准确评估配准结果对于衡量配准算法的性能至关重要。常用的评估方法包括均方根误差（RMSE）、互信息（MI）和互相关（CC）等。

第三章：生物医学图像融合技术

3.1 多模态图像融合

多模态图像融合是指将不同成像模态获得的医学图像信息进行融合，以提高诊断和治疗的准确性和可行性。常见的多模态图像融合方法包括基于权重功能的融合、基于变换域的融合和基于学习的融合。

3.2 多尺度图像融合

多尺度图像融合是指将不同尺度获得的图像信息进行融合，以获取更全面和细致的图像信息。常用的多尺度图像融合方法包括金字塔融合、小波变换和骨架表示等。

3.3 区域特异性图像融合

区域特异性图像融合是指将感兴趣区域（ROI）的图像信息进行融合，以突出重要区域的细节信息。常见的区域特异性图像融合方法包括基于区域分割的融合、基于判别性分析的融合和基于学习的融合。第四章：应用研究与前景展望

医学图像配准技术的研究与应用

一、背景介绍

医学图像是指通过医疗设备获取的人体内部信息的图像数据。医学图像具有不同的模态，例如X光、CT、MRI、PET等。医学图像配准技术是将多幅不同模态或者同一模态但不同位置的医学图像的空间位置对应起来，在三维空间内的重叠区域进行像素级别的比较和分析，进而为疾病的诊断、治疗和手术提供更准确和可靠的依据。

二、技术原理和方法

图像配准技术包含两个基本步骤：对两幅或多幅图像进行几何或者形态变换以使它们在某种度量下相同，并将它们的像素值对齐。如图1所示，左侧为MRI图像，右侧为PET图像，需要进行配准。简单的图像配准技术包括：刚性配准、仿射配准和非刚性配准。

1. 刚性配准

刚性配准是指图像经过平移、旋转和缩放等变换后相互匹配。这种方法适用于需要同时解决多种问题的情况。在医学领域，临床医生可以将不同的模态图像，如MRI和CT，进行刚性配准以实现完整的诊断。

2. 仿射配准仿射配准是指图像的变换被限制在缩放、旋转和平移这三种变换上。该方法可以对图像进行透视变换，同时实现对医学影像的重建。这种方法也常常被用来对不同部位的医学影像进行配准。

3. 非刚性配准

非刚性配准是指对图像进行弹性变换，使得各部分的空间位置均相匹配。可以通过非刚性配准技术将MRI和PET图像进行配准，实现对人体细胞分布的更为详尽的观察和分析。非刚性配准技术在肺、脑、心脏等部位的图像配准中被广泛应用。

三、技术应用

医学图像配准技术已经成为临床医疗中重要的工具。以下是该技术在不同领域的应用：

1.临床医学

在生物医学领域，医学影像配准技术可以帮助医生更好地理解人体结构，从而提供更加全面的临床诊断和治疗方案。医学影像配准技术在眼科、神经学、心血管学、肿瘤学等领域中得到广泛应用。

2.手术辅助

医学影像配准技术可以在手术之前通过预测患者的病情帮助医师制定更好的决策，使患者更好地理解和接受手术治疗。手术过程中，医学影像配准技术可以帮助医生更好地定位病变组织，为手术提供更准确的操作。

医学图像配准

《数字医学图像》报告

内容：图像配准专题

专业： 2012级信息管理与信息系统

班级：信管一班

小组成员： 20120701020 韩望欣

20120701008 毕卓帅

20120701005 胡庆

指导老师：彭瑜

完成日期： 2015 年 10月 25日

图像配准专题

简介：图像配准是对取自不同时间，不同传感器或不同视角的同一场景的两幅图像或者多幅图像匹配的过程。图像配准广泛用于多模态图像分析，是医学图像处理的一个重要分支，也是遥感图像处理，目标识别，图像重建，机器人视觉等领域中的关键技术之一，也是图像融合中要预处理的问题，待融合图像之间往往存在偏移、旋转、比例等空间变换关系，图像配准就是将这些图像变换到同一坐标系下，以供融合使用。

一：图像配准方法国内外进展情况

图像配准最早在美国七十年代的飞行器辅助导航系统、武器投射系统的末端制导以及寻地等应用研究中提出,并得到军方的大力支持与赞助。经过长达二十多年的研究,最终成功地用于中程导弹及战斧式巡航导弹上,使其弹着点平均圆误差半径不超过十几米,从而大大提高了导弹的命中率。八十年代后,在很多领域都有大量配准技术的应用,如遥感领域,模式识别,自动导航,医学诊断,计算机视觉等。各个领域的配准技术都是对各自具体的应用背景结合实际情况量身订制的技术。但是不同领域的配准技术之间在理论方法上又具有很大的相似性,从而使得在某领域的配准技术很容易移植到其它相关领域。目前国内外研究图像配准技术比较多的应用领域有红外图像处理、遥感图像处理、数字地图定位和医学图像处理等领域。

医学图像处理和分析讲义

医学图像处理和分析

第一章绪论

1. 医学图像处理和分析的意义和由来

2. 医学图像处理与分析的研究内容、研究方法

3. 医学图像的成像系统和成像原理

CT (Computerized Tomography)

研究内容

图像增强，滤波

图像配准、图像分割、图像显示、图像辅助治疗

图像引导手术、医学虚拟环境

CT成像基本原理

dinouteII d为X射线在生物体内传播距离

为衰减系数。穿过一组不同物质时

)(2211iidddinouteII

CT原理示意图

常用影像技术优缺点

成像技术 CT MRI PET SPET U

优点 1. 速度快

2. 对骨组织敏感

3. 空间分辨率高

4. 价格低 1. 软组织成像好

2. 空间分辨率高

3. 人体无害

4. 扫描角度灵活

5. 无骨伪影 1. 对比度高

2. 受体成像

3. 化学成像 1. 对比度高

2. 价格低 1. 无伤害

2. 价格低

3. 速度快

缺点 1. X对人体有害

2. 软组织成像差

3. 骨的边缘在成像中易产生条状伪影 1. 对骨组织成像差

2. 成像时间长 1. 价格昂贵（需回旋加速器）

2. 分辨率差 1. 分辨率差

2. 成像速度慢分辨率低结构成像：X、CT、MRI、Ultrasound

功能成像: f MRI、PET、SPECT

1895年 X射线机

1969年英国工程师Hoopsfield设计成功第一台断层摄影装置CT

1972年应用于临床，获得第一幅脑肿瘤图像。

1979年 Hoopsfield获诺贝尔奖

螺旋CT 1987年出现于专利文献

特点：数据无任何时间和空间间隔

CT 连续两次扫描有一段间隔，螺旋CT没有，且空间分辨率更高。

MRI

1946年 Bloch and Purcell发现核磁共振NMR现象

1952年获诺贝尔奖

1973年第一幅核磁共振图像，纽约州立大学，两个充水式管

医疗影像处理中的医学图像配准技术教程

医学影像处理在现代医学领域中扮演着重要的角色，而医学图像配准技术是其中的关键环节之一。医学图像配准是指将多个医学图像进行空间上的对齐，以实现图像之间的对比和分析。它可以用于诊断、手术规划、病变跟踪等方面，对于提高医疗影像处理的准确性和可靠性具有重要意义。

一、医学图像配准概述

医学图像配准的核心目标是将多个不同时间点、不同模态或不同患者的图像进行对齐，使得它们在空间上保持一致。通过图像配准可以实现以下目标：

1. 扩大可视化范围：配准后的图像可以提供更广泛的视野，有助于医生观察潜在的异常现象。

2. 比较和分析：通过对齐的图像，医生可以更容易地直观比较不同时间点或不同模态的图像，观察变化并分析结果。 3. 多模态图像融合：配准技术可以将来自不同模态的图像融合在一起，提供更全面的信息。

二、常见的医学图像配准技术

1. 刚体配准：刚体配准是最简单和最常见的配准技术之一。它假设图像之间只存在平移和旋转的刚体变换，而没有形变。刚体配准可以在不改变原图像形状的情况下对其进行对齐。

2. 仿射配准：仿射配准是刚体配准的扩展，可以处理图像之间的缩放和错切变换。它可以通过线性变换将一个图像映射到另一个图像。

3. 弹性配准：弹性配准是一种更复杂的配准技术，可以处理具有形变的图像配准问题。它能够更准确地捕捉到图像之间的非刚性变形，并通过非线性变换对其进行对齐。

三、医学图像配准的步骤

医学图像配准过程可以分为以下几个步骤：

1. 数据准备：收集需要配准的医学图像数据，并进行预处理。包括去除噪声、调整图像尺寸和对比度等。 2. 特征提取：从每个图像中提取不变的特征点或特征描述符，以便在后续步骤中进行匹配。

3. 特征匹配：根据提取到的特征点或特征描述符，对不同图像之间的特征进行匹配。

4. 变换估计：根据匹配的特征点，通过求解变换模型（如刚体变换、仿射变换或弹性变换）来估计图像之间的坐标关系。

医学图像配准与导航技术

章节一：医学图像配准技术

医学图像配准技术是一种将不同层面或不同时间的医学图像进行对齐和融合的方法。它在医学影像学领域中具有重要的应用价值，能够提供更准确的诊断和治疗方案。

1.1 图像配准的概念和意义

医学图像配准是指将不同模态的图像或同一序列的图像进行精确的对齐，以实现从不同角度观察图像、比较不同时间点图像、实现图像融合等目的。它可以帮助医生更好地理解和分析患者的病情，为治疗方案的制定提供准确的依据。

1.2 常见的图像配准方法

医学图像配准方法主要包括基于特征的方法、基于相似度度量的方法和基于变换模型的方法。其中，基于特征的方法依靠提取图像的特征点或特征区域进行匹配，从而实现图像的对齐；基于相似度度量的方法通过计算图像之间的相似度度量指标来确定最佳对齐方式；基于变换模型的方法则通过建立图像之间的变换关系来实现配准。

1.3 配准中的关键技术在医学图像配准过程中，有几个关键技术需要注意。首先是特征提取和匹配技术，它们是实现图像对齐的基础。其次是相似度度量技术，它可以帮助选择最佳的配准方法。还有变换模型的选择和优化，它们能够有效地描述图像之间的变换关系。最后是配准结果的评估方法，可以通过定量和定性评价来判断配准效果的好坏。

章节二：医学图像导航技术

医学图像导航技术是一种将医学图像与实际手术操作相结合的技术。它在导航手术和术中诊断中扮演着重要的角色，能够提供精确的导航指引和实时的图像引导。

2.1 图像导航的定义和应用

医学图像导航是指将医学图像与手术现场进行实时匹配，通过引导医生在手术中对目标位置进行精确的定位和操作。它可以应用于脑部手术、骨科手术、肝脏手术等各种领域，提高手术的准确性和安全性。

2.2 医学图像导航系统的构成和原理

医学图像导航系统主要由图像获取、图像处理和跟踪定位三个步骤构成。首先，必须获取具有高质量的医学图像，可以通过CT、MRI、超声等技术获得。然后，通过图像处理算法对图像进行分割、匹配和配准，以便与实际手术场景相匹配。最后，通过跟踪定位技术将图像与手术操作相结合，实现实时的导航引导。

医学图像配准与分割方法的研究

第一章序言

医学图像配准与分割是医学图像处理领域的重要研究方向，它对于医学影像的分析、诊断以及治疗具有重要意义。医学图像配准是指将多个医学图像进行空间位置的对齐，使得这些图像在相同解剖位置具有一致的几何和拓扑特性。而医学图像分割则是将医学图像中的不同组织或器官分开，以便深入分析和研究。

第二章医学图像配准方法的研究

2.1 点对点配准方法

点对点配准是最基本的医学图像配准方法之一。它通过确定两幅医学图像中的一些特定点或特征点，然后通过匹配这些点的位置来完成配准。这种方法简单直观，但对图像的几何和拓扑变化要求较高，且对人工干预较多。

2.2 基于特征的配准方法

基于特征的配准方法通过提取医学图像中的特征，如边缘、角点、纹理等，并将其与模板图像中的对应特征进行匹配。这种方法具有较好的鲁棒性和准确性，在不同图像之间具有较大的变形时也能获得较好的配准效果。

2.3 基于图像强度的配准方法基于图像强度的配准方法是指通过对医学图像中的灰度或颜色信息进行分析和匹配来完成配准。这种方法对图像的几何和拓扑变化要求较低，但在存在噪声、伪影等问题时容易出现配准错误。

第三章医学图像分割方法的研究

3.1 基于阈值的分割方法

基于阈值的分割方法是将医学图像中的像素按照一定的规则划分为不同的区域。这种方法简单高效，但对图像的噪声敏感，且需要事先确定好阈值。

3.2 基于边缘检测的分割方法

基于边缘检测的分割方法通过检测医学图像中的边缘信息来将图像分割为不同的区域。这种方法对图像的噪声和强度变化具有一定的鲁棒性，但对边缘检测算法的选择和参数调整要求较高。

3.3 基于区域生长的分割方法

基于区域生长的分割方法是指通过选择种子点或种子区域，并通过一定的生长准则将相邻像素生长到同一区域中。这种方法对图像的初始种子点选择敏感，但能够较好地应对图像的噪声和强度变化。

第四章医学图像配准与分割方法的应用医学图像配准与分割方法在临床实践中具有广泛的应用。例如，在医学影像诊断中，医生可以通过将多个不同时间或不同成像模态的医学图像进行配准，从而观察和分析病灶的演变情况。另外，在放射治疗计划中，医生可以利用医学图像配准方法将患者的不同部位的图像配准到同一坐标系下，以便进行准确的剂量计算和定位治疗。
