深松机深松铲的碎土方式及受力分析

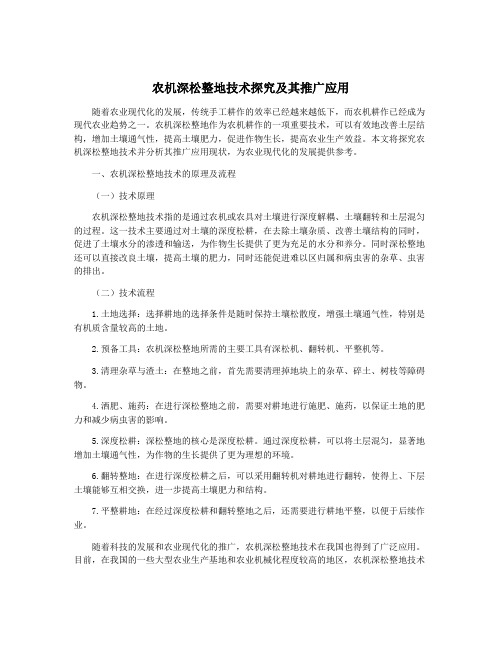

农机深松整地技术探究及其推广应用
农机深松整地技术探究及其推广应用随着农业现代化的发展，传统手工耕作的效率已经越来越低下，而农机耕作已经成为现代农业趋势之一。
农机深松整地作为农机耕作的一项重要技术，可以有效地改善土层结构，增加土壤通气性，提高土壤肥力，促进作物生长，提高农业生产效益。
本文将探究农机深松整地技术并分析其推广应用现状，为农业现代化的发展提供参考。
一、农机深松整地技术的原理及流程（一）技术原理农机深松整地技术指的是通过农机或农具对土壤进行深度解耦、土壤翻转和土层混匀的过程。
这一技术主要通过对土壤的深度松耕，在去除土壤杂质、改善土壤结构的同时，促进了土壤水分的渗透和输送，为作物生长提供了更为充足的水分和养分。
同时深松整地还可以直接改良土壤，提高土壤的肥力，同时还能促进难以区归属和病虫害的杂草、虫害的排出。
（二）技术流程1.土地选择：选择耕地的选择条件是随时保持土壤松散度，增强土壤通气性，特别是有机质含量较高的土地。
2.预备工具：农机深松整地所需的主要工具有深松机、翻转机、平整机等。
3.清理杂草与渣土：在整地之前，首先需要清理掉地块上的杂草、碎土、树枝等障碍物。
4.洒肥、施药：在进行深松整地之前，需要对耕地进行施肥、施药，以保证土地的肥力和减少病虫害的影响。
5.深度松耕：深松整地的核心是深度松耕。
通过深度松耕，可以将土层混匀，显著地增加土壤通气性，为作物的生长提供了更为理想的环境。
6.翻转整地：在进行深度松耕之后，可以采用翻转机对耕地进行翻转，使得上、下层土壤能够互相交换，进一步提高土壤肥力和结构。
7.平整耕地：在经过深度松耕和翻转整地之后，还需要进行耕地平整，以便于后续作业。
随着科技的发展和农业现代化的推广，农机深松整地技术在我国也得到了广泛应用。
目前，在我国的一些大型农业生产基地和农业机械化程度较高的地区，农机深松整地技术已经成为农业生产的一项重要技术和手段。
在我国北方的传统农业生产地区，由于土地资源的缺乏和小规模农业经营的局限，农机深松整地技术推广还需要进一步加强。
振动深松机的技术原理与使用注意事项
振动深松机的技术原理与使用注意事项振动深松机是一种常见的土壤改良工具，它采用振动机构对土壤进行深层松耕，可以有效改善土壤结构，提高土壤透气性和渗透性，促进作物生长。
本文将介绍振动深松机的技术原理和使用注意事项，帮助用户更好地了解和正确操作振动深松机。
一、技术原理1. 振动机构振动深松机的核心部件是振动机构，它通过动力源驱动，产生高频振动作用于土壤深层。
振动机构通常包括振动电机、偏心块和振动轴等组成部分。
振动电机产生旋转力，偏心块受到旋转力的作用产生离心力，振动轴传递离心力给土壤，从而使土壤产生下沉和松散的效果。
2. 深松刀具振动深松机配备有深松刀具，它们安装在振动机构下方，负责在振动作用下对土壤进行深层破碎和搅拌。
深松刀具的形状和数量可以根据不同的土壤类型和作业需求进行调整，以达到最佳的深层松耕效果。
二、使用注意事项1. 土壤湿度振动深松机适用于中、重、黏土质土壤，当土壤湿度过高时，需要注意振动深松机对土壤的影响。
过湿的土壤对振动深松机的工作效果有一定的影响，甚至会降低振动深松机的工作效率。
在土壤湿度过高时，可以考虑适当降低振动深松机的振动频率和幅度，或等待土壤干燥后再进行作业。
2. 土壤条件在使用振动深松机进行土壤改良时，需要根据具体的土壤条件和作业需求合理调整振动深松机的工作参数。
对于较为坚硬的土壤，可以适当提高振动频率和幅度，以增加土壤的松散效果；对于松软的土壤，可以适当降低振动频率和幅度，以减少对土壤的冲击力，避免产生过多的颗粒破碎。
3. 安全操作在使用振动深松机时，需要确保作业地块周围没有人员和障碍物，以免造成安全事故。
操作人员需要配戴好相关的安全防护用品，避免振动深松机工作时产生的粉尘和颗粒物对人体的伤害。
定期检查振动深松机的工作状态和零部件的磨损程度，及时进行维护和更换，保证振动深松机的正常工作。
5. 维护保养定期对振动深松机进行清洁和润滑，及时清理振动深松机上的土壤积存和杂物，保证振动深松机的正常工作。
振动深松机的技术原理与使用注意事项
振动深松机的技术原理与使用注意事项振动深松机是一种用于改善土壤的机械设备，通过振动作用使土壤松散，促进土壤通气性、渗透性和水分保持能力的提高。
其技术原理主要包括机械振动原理和土壤动力学原理。
1. 机械振动原理：振动深松机通过电机或内燃机提供动力，通过激振器产生一定频率和振幅的振动力，使整机产生振动。
振动力通过振动刀、振动齿等工作部件传递到土壤中，使土壤松散起来。
2. 土壤动力学原理：振动力作用于土壤中，产生剪切力和压力，使土壤颗粒相互摩擦、错动，从而改变土壤的物理性质。
振动力还能改变土壤颗粒间的空隙结构，增加土壤的孔隙、孔隙度和渗透性，提高土壤的透气性和保水能力。
使用振动深松机时需要注意以下几点：1. 土壤湿度：振动深松机适用于湿润的土壤，较干燥的土壤会增加机器的工作负荷和损坏机器的风险。
在使用前要确保土壤湿度适宜，避免在干燥或过湿的地面使用。
2. 使用范围：振动深松机适用于各种土壤，但在有石块或树根的土壤中使用时应谨慎，以免损坏机器。
3. 施工速度：振动深松机在作业时应控制施工速度，不要过快或过慢。
过快的施工速度可能导致振动深松机无法充分松散土壤，过慢的施工速度则会造成不必要的能耗和降低工作效率。
4. 操作要领：在使用振动深松机时，要注意随时观察机器的工作情况，避免发生异常，及时调整振动力和速度，保持机器平稳工作。
要保证振动刀、振动齿等工作部件的良好状态，及时更换磨损严重的部件。
5. 安全注意事项：使用振动深松机时，操作人员应穿戴好安全装备，保持距离工作部件的安全距离。
振动深松机应在人员不靠近或周围无障碍物的情况下使用，以避免人员和财产的损害。
振动深松机通过机械振动和土壤动力学原理改善土壤，使其松散起来。
在使用时要注意土壤湿度、使用范围、施工速度、操作要领和安全等方面的注意事项，以确保振动深松机的有效作用和安全运行。
农机深松作业的技术要点与注意事项
现代农机XIANDAINONGJI农机深松作业的技术要点与注意事项齐庆明农机深松作业，是指以打破犁底层为目的，通过拖拉机牵引松土农具，在不打乱原有土层结构的情况下，松动土壤的一种机械化整地技术。
实施农机深松整地作业，可以促进土壤的积极改良，打破坚硬的犁底层，促进土壤耕作层的增加，还可以降低土壤容重，提高土壤通透性，从而增强土壤蓄水保墒和抗旱防涝能力，有利于作物生长发育和提高产量。
实践证明，农机深松整地是改善耕地质量，提高农业综合生产能力，促进农业可持续发展的重要举措。
文中对农机深松作业的各个方面做出详细分析，确保在后期工作开展下，为农机深松作业提供合理的参考意见，促进农业的稳定发展，也能保证现代化农业建设水平的稳定提升。
1 深松机具的选择深松机具类型多样，按照作业形式可分为全方位深松机和间隔深松机两大类别。
全方位深松机多采用“V”型铲刀部件，耕作时从土层的底部切离出梯形截面的土垡条，并使它抬升、后移、下落，使得土垡条得以松碎，保证松散土壤的发挥。
偏柱式深松机利用偏置铲柄扩大对土壤的耕作范围，效果与全方位深松机近似。
这两类深松机具具有松土范围大、碎土效果好的特点，但动力消耗较大，应配备较大马力的拖拉机。
间隔深松机也称行间深松机，利用带有较强入土性能的铲柄和铲尖深入土壤，使得土壤被抬起、放下而松动，同时穿破犁底层。
为了扩大土层深松范围，可在深松铲上安装双翼铲。
间隔深松后形成虚实并存的耕层结构，虚部保墒蓄水，实部提墒供水。
此类深松机可根据生产实际调整深松铲间隔，工作阻力较小，平均每个深松铲需要的动力在30马力左右，应配备相应马力的拖拉机。
2 深松作业的技术要点2.1 深松整地作业模式根据当地土壤类型、耕作制度和机具配备情况，农机深松整地作业主要采用“单一深松”和“深松+旋耕”模式，原则上同一地块三年深松一次。
2.2 深松作业的质量要求农机深松作业的质量要求是基于机械化作业，深松作业应能打破犁底层土壤，保证土壤的原有结构都能恢复。
振动深松机的原理及技术优势分析
振动深松机的原理及技术优势分析振动深松机是一种新型的土壤处理设备，它采用振动原理对土壤进行深层翻动和松土，可以有效改善土壤结构，促进土壤通气和水分渗透，提高土壤肥力，增加作物产量。
本文将从振动深松机的原理和技术优势两个方面进行深入分析。
一、原理分析振动深松机主要通过电动机驱动离心振动器产生振动力，通过振动力传导到振动刀具，将土壤颗粒产生振动运动，从而使土壤发生松动、翻耕。
具体原理如下：1. 振动刀具：振动刀具是振动深松机的核心部件，它是通过振动力使刀具产生振动，从而实现对土壤的深层松土。
振动刀具的设计和振动参数的设定对深松效果有重要影响。
2. 振动原理：当振动刀具与土壤接触时，振动力会使土壤颗粒发生频率较高的振动运动，产生土壤颗粒之间的相互作用力，从而使土壤发生松动、翻耕的效果。
3. 深松效果：振动深松机通过高频振动的作用，可以实现对土壤深层的松土，破碎土壤团聚体，改善土壤结构，提高土壤孔隙率和土壤容重，促进土壤通气和水分渗透，有利于植物根系的生长和吸收养分。
二、技术优势分析振动深松机相比传统的耕作设备有许多技术优势，主要体现在以下几个方面：1. 高效节能：振动深松机采用电动机驱动离心振动器，振动力传导到振动刀具，通过振动原理实现对土壤的松土作用，相比传统的耕作设备，振动深松机可以实现更高效的土壤处理效果，减少能源消耗。
3. 作物生长效果好：振动深松机可以实现对土壤的深层松土，有利于植物根系深入土壤中生长，提供更多的生长空间和养分吸收面，有助于植物的生长和发育，提高作物产量和质量。
4. 适用性广泛：振动深松机可以应用于各类土壤的松土作业，包括农田耕作、果园翻地、蔬菜大棚土壤处理等，具有广泛的适用性。
5. 操作简便安全：振动深松机的操作相对简便，只需要对设备的振动参数进行调节，即可实现对土壤的松土作业，操作安全可靠。
振动深松机以其独特的振动原理和诸多技术优势，在土壤改良和作物生长方面具有明显的效果，可以满足现代农业生产对土壤处理设备的需求，有着广阔的市场前景。
机械化深松技术推广与应用探析
机械化深松技术推广与应用探析随着农业生产的现代化进程，机械化深松技术在耕作方式、生物质量等方面有着广泛的应用，受到越来越多的农民青睐。
本文将介绍机械化深松技术的概念、特点、优势以及在农业生产中的应用。
一、深松技术的概念机械化深松技术是一种高效、快捷的农业生产方式。
该技术利用农业机械将土壤深度翻松，在松土的同时使土壤底层向上翻转，以此改善土壤结构和增加土壤肥力。
二、特点与优势深松技术在耕地密度、施肥量等方面具有以下特点和优势：1、减少耕地密度，增加土壤深度，提高土壤肥力。
深松技术使用农业机械，可以将土壤深度达到20-30cm以上，有效地改善了耕地的稠密度，提高了生物质量充分利用率。
同时由于耕地深度增加，土壤中的有机质含量也就随之增加，更为重要的是深松还可以促进土壤微生物的繁殖，让土壤更具活力。
2、有效地利用农业机械资源，提高工作效率。
机械化深松技术在耕作过程中，集中一次完成整块土地的开垦、耕种，可以有效地利用农业机械资源，降低农业生产成本，提高工作效率。
3、实现节约资源、环保的可持续生产。
相较于传统的农业生产方式而言，深松技术耕作时不仅减少了消耗的能源和化肥，还降低了因深度松土而造成的二次污染现象，实现了环保、健康、可持续发展的目标。
三、机械化深松技术在农业生产中的应用1、用于改善土壤结构农业生产中，适当深松土壤可疏松土壤，易于水分渗透和根系生长，以此提高作物的产量和品质。
深松技术能够重塑土壤结构，增加土体含氧量，改变土壤中微生物的类群数量，提升土壤兼容能力，从而促进作物的正常生长。
2、促进作物生长3、减少土地污染和土壤侵蚀机械化深松技术能够有效地减少因深度松土而造成的二次污染现象，降低土地污染和土壤侵蚀，提高生态环境质量。
四、总结。
农业机械化深松整地技术
农业机械化深松整地技术随着农业机械化水平的提高和农业生产的现代化需求，农业机械化深松整地技术越来越受到农民和农业生产者的重视和青睐。
深松整地技术是一种通过农业机械设备进行土壤松土和整地的技术，可以有效改善土壤结构，提高土壤肥力，促进农作物的生长和发育，提高农业生产效益。
本文将就农业机械化深松整地技术的相关内容进行介绍和分析。
一、深松整地技术的意义和作用1. 提高土壤通气性和透水性。
深松整地技术可以有效改善土壤的松散程度和通气孔隙度，有利于氧气和水分的渗透，提高土壤的通气性和透水性，有利于农作物根系的生长和发育。
2. 促进土壤微生物的活动。
深松整地技术可以增加土壤中的活性有机质和微生物数量，有利于土壤的生物活性，促进土壤中微生物的繁殖和活动，提高土壤的肥力和生产力。
3. 提高土壤的保水能力。
深松整地技术可以帮助土壤吸附大量的水分和养分，有利于土壤的保水保肥，减少水分和养分的流失，提高土壤的保水保肥能力，有利于农作物的生长和发育。
4. 促进农作物的根系生长。
深松整地技术可以改善土壤的结构性，帮助农作物的根系更好地伸展和生长，有利于农作物的吸收养分和水分，提高农作物的产量和品质。
5. 减少测土施肥。
深松整地技术可以提高土壤的养分利用率，减少农作物对养分的浪费和损失，有利于降低测土施肥的成本，提高农业生产的经济效益。
二、深松整地技术的主要方法和装备1. 深松整地的方法深松整地的方法包括旋耕、振耙、旋刨、深翻等。
旋耕是通过耕耘机进行地表土壤的松土和整地，可以提高土壤的松散度和通气孔隙度；振耙是通过振动耙斗进行土壤的强制松土和整地，可以破碎土块和土壤团粒，改善土壤的松散程度和通气孔隙度；旋刨是通过旋刨机进行土壤的深层松土和整地，可以打散和混匀土壤结构，促进农作物的根系生长；深翻是通过深翻机进行土壤的深层翻耕和整地，可以改善土壤的结构和肥力，提高土壤的生产力和生产效益。
1. 应用效果深松整地技术可以提高土壤的肥力和生产力，促进农作物的生长和发育，提高农业生产的产量和品质；可以减少农业生产的劳动强度和生产成本，提高农业生产的经济效益和社会效益；可以改善农田的生态环境和农业生态系统，有利于维护农业生产的持续性和稳定性。
深松铲入土深度及铲形对耕作阻力影响
深松铲入土深度及铲形对耕作阻力影响齐关宇;刘林;赵艳忠;龚振平;杨悦乾;杨阳【摘要】深松作业存在的主要问题是耕作阻力大。
深松机中深松铲作为重要部件，其形状和结构参数直接影响着深松作业的牵引阻力及作业质量等。
通过推拉力计测量了鸭掌形铲在不同入土深度时的耕作阻力；通过变换不同铲形的耕作试验，测量了现有凿形铲、鸭掌形铲、翼形铲在入土深度为35 cm时的耕作阻力。
结果表明：牵引阻力随着鸭掌形铲入土深度的增大而增大，因为土壤硬度随着土层深度的增加而增大，所以在10～20 cm 的土层中对深松铲的阻力较小，深松铲在20～30 cm 的土层中的阻力有较大增加，在30～40 cm 的土层中阻力增加幅度最大，其规律符合二次曲线。
不同铲形耕作试验表明：铲形不同时，铲尖与土壤接触面积不同，导致深松铲与土壤之间的剪切力和挤压力不同，其牵引阻力与铲尖面积满足对数关系。
%The subsoiling operation ’ s main problem is the big tillage resistance .Subsoiler work as an important part of a subsoiling machine , then it ’ s shape and structure parameters directly affects the traction resistance and the quality of subsoiling work .The subsoiler tillage resistance in different soil depth was measured by digital push & pull tester .And through the cultivation experiment of different spadeshape ,the tillage resistance of chisel-shape subsolier , fippers-shape subsoiler and wing-shape subsoiler were measured at 35 cm soildepth .The results show that fippers-shape subsoiler ’ s soil resistances vary in different penetrating depth .The soil hardened with the increase of soil depth , so in 10-20 cm soil layer the subsoiler tillage resistance issmall ,while in 20-30 cm soil layer , it get the obvious increase , and whensubsoi-ler worked in 30-40 cm soil layer ,the subsoiler tillage resistance get the larger increase .The cultivation experiments of different spade shapeon the effects of subsoiler tillage resistance show that the connect area between subsoiler and soil is different with the varied spade shape , and these result in the difference of shear force and extrusion force , and the rule of tractive resistance and area of shovel jut is logarithmic .【期刊名称】《农机化研究》【年(卷),期】2015(000)011【总页数】5页(P161-165)【关键词】深松铲;铲形;入土深度;牵引阻力【作者】齐关宇;刘林;赵艳忠;龚振平;杨悦乾;杨阳【作者单位】东北农业大学工程学院，哈尔滨 150030;东北农业大学工程学院，哈尔滨150030;东北农业大学工程学院，哈尔滨150030;东北农业大学工程学院，哈尔滨150030;东北农业大学工程学院，哈尔滨150030;东北农业大学工程学院，哈尔滨 150030【正文语种】中文【中图分类】S222.12+9深松是农业保护性耕作的重要部分，可以改变土壤耕层构造、打破犁底层、降低土壤容重及改善土壤的“三相”比例，促进土壤的水分平衡、蓄水抗旱、渗水防涝；同时，深松也可以提高土壤温度，增加土壤抗水蚀、抗风蚀能力，有利于作物根系生长发育提高产量。
农业机械化深松整地技术
农业机械化深松整地技术农业机械化深松整地技术是一种利用农业机械设备进行耕作土壤深松和整地的技术。
通过深松整地，可以改善土壤结构和物理性质，提高土壤通气性、保水性和保肥性，为作物的根系生长提供良好的环境，进而提高作物产量和品质。
农业机械化深松整地技术的主要内容包括深松、犁耕、旋耕、铧耙等操作。
下面将逐一介绍这些操作的原理和方法。
深松是指利用农业机械将土壤深度翻松，翻转土层，使原本紧实的土壤变松散。
深松可以改善土壤的物理结构，增加土壤通气性和保水性。
深松的方法包括使用旋耕机、铧耙等农业机械设备进行作业。
犁耕是指利用农业机械设备进行犁田的作业。
犁田可以改善土壤结构，使土壤更加松散，增强土壤通气性和保水性。
在犁田作业中，可以根据土壤的性质和作物的需求选择不同的犁具和犁田方式。
常见的犁具有耕整犁、沟犁、简易犁等。
旋耕是指利用旋耕机对土壤进行耕作的方法。
旋耕机利用刀盘在土壤中割断、翻转土层，使土壤变得松散。
旋耕可以改善土壤通气性和保水性，促进土壤中微生物的繁殖和作用，提高土壤的养分供应能力。
铧耙是指利用铧耙机进行整地作业的方法。
铧耙机通过铧耙在土壤中耙刨、挤压，使土壤变松散。
铧耙可以平整土地，去除杂草，改善土壤结构。
铧耙机具有耕犁、后铧、压实器等作业装置，可以根据实际需要选择使用。
农业机械化深松整地技术的优势主要体现在以下几个方面。
该技术可以快速、高效地完成土壤深松和整地作业，节省人力和时间成本。
农业机械作业可以保证作业的均匀性和一致性，提高作业效果。
农业机械作业可以减少人为对土壤造成的损伤，降低土壤侵蚀和土壤质量下降的风险。
农业机械化深松整地技术可以有效地改善土壤结构和改良土壤性质，提高土壤肥力，为作物的生长提供良好的条件。
农业机械化深松整地技术在农业生产中具有重要的应用价值。
通过合理有效地利用这一技术，可以提高土壤质量，增加农作物产量和品质，实现农业的可持续发展。
加强对农业机械化深松整地技术的研究和推广应用，对于促进农业生产的发展具有重要的意义。
深松铲入土力学分析与振动减阻机理研究
深松铲入土力学分析与振动减阻机理研究张雷【摘要】对深松铲入土时与土壤的力学作用进行分析,得出土壤的变形阻力是影响牵引阻力的主要因素,从而提出振动减阻机理,即利用振动使土壤从无结构转变为有结构,达到减小耕作阻力、提高作业质量、降低能源消耗、提高生产效率的效果.【期刊名称】《农业科技与装备》【年(卷),期】2019(000)003【总页数】4页(P23-26)【关键词】深松铲;力学分析;振动减阻;牵引阻力【作者】张雷【作者单位】辽宁省农机质量监督管理站,沈阳 110034【正文语种】中文【中图分类】S222我国耕地面积十分辽阔，每年在土壤耕作方面消耗能源巨大，而耕作机具的能源消耗主要是用于克服土壤耕作阻力，因此，研究如何减小机具耕作阻力对于提高耕作质量、降低能源消耗、加速实现农业机械化具有十分重要的意义。
1 深松铲入土力学分析1.1 深松铲类型深松铲作为深松机重要的工作机构之一，其形状、尺寸、材料影响着深松作业的许多指标如深松的深度、质量及机具的牵引阻力等。
所以，深松铲的质量直接决定了深松作业的效果。
按照JB／T 9788—2014的规定，深松耕地机械上使用的深松铲可分为箭型深松铲、双翼深松铲、凿型深松铲3种类型，如图1所示。
图1 深松铲类型Figure 1 Types of deep-shovel深松铲柄是深松机重要的受力部件，其质量直接影响深松机具的寿命。
深松铲柄按质量划分为中型深松铲柄和轻型深松铲柄。
另外，河南农业大学研制出立柱深松铲，其铲柄为一立柱，铲面为一平面梯形，刃口设计为下磨刃口，其优点是制造简单、便于安装，可以降低偏牵引，使受力平衡，深松效果稳定。
3种类型的铲柄如图2所示。
图2 深松铲柄类型Figure 2 Types of deep-shovel shaft1.2 深松铲入土力学分析深松过程中土壤的变形特征是由深松铲的切割角β值及土壤的特性所决定的。
当深松粘性较小的砂性土壤中时，深松铲前的土壤变形由周期重叠的两个阶段形成：当铲尖刃口由O点移至O1点时，土壤被深松铲压实，并将一部分土壤压入还没有变形的土壤中，同时在铲尖刃口前的土壤中立即产生剪切平面，该剪切面与沟底成φτ角，这时剪切平面为横截面O1A1AB的棱柱形土块从土壤中分开，在不承受新的变形时该土块开始沿深松铲表面以速度vr移动，并同时以速度va沿剪切面O1A1滑动（如图3所示）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
・
墨： 譬 如６
： —
ｃ ６
（） ７ （） ８
图 ３ Ｒ 力 的确 定 Ｇ
靛
：
：
ｑ ２ （ｏ ｓ －ｔｎ ｈ ｂ ｃ ｔ ｓ ａ ＠） ＿
—
＝
如 果 已知 求 出背 棱 的参 数 和 系数 ｑ的数 值 ，根据上一 公式可 以求 出 Ｒ 的值 ，值用 试 ｑ 验 的方法可 以求 出。 由机械 的重量 同样可 以求 出 Ｒ 的值 。随着刀 口背棱尺才 的增加 ， ． 如 Ｒ 的垂 直 分力 值也增 加 。该 力 可使 楔子从 土 中抬 起 。当 Ｒ 力 约等于机械重量 的 ４％ ， 口 Ｏ 时 刃 必 须 修理 强 展 它） 为 在这种 情况 下 ， 械 的工 垂 ， 机 作部 件在 田问压实地段 工作 时即开始 土。 Ｒ 力是作用 在楔子表面上土壤 阻力单元法 向力 和单 元切线 力之 合力 ，该力作用 在楔子刃 口附近并与它 的工作表面 的法 线偏离一摩 擦角 ‘ ｐ 。土壤变彤 阻力 Ｒ 由零 到某一最 大值之 间周 Ⅱ 期性地变 化。 对于砂壤土 ，Ⅱ Ｒ 最大 值产生在产生 剪切 平面的瞬间 ； 于粘 性土壤 ， ｘ ４ 最大 值在开始 ， 。 （５ １） 断裂 的瞬间出现 。Ｒ 力随着 土壤湿 度减小而增 Ⅱ 大， 因为随着土壤 的干燥 ， 它的粘结性 和膪 性也 土垡的 性使它对楔子表 面产生 动压力 Ｆ ， 增加 。 当形成 阶梯形剪切 屑片时 ， Ⅱ 的最 大值 这 可以看作土垡质点 对楔子表面连续 冲击来分 Ｒ力 是能 移计 算的 ，这可 以根据大土块从 楔子前 面 析 。根据 动量转换理 论可求 出 Ｆ 。 值 的土壤 中分开 剪切方 式） 瞬间 的平 衡条 件来 ｄ ３ ｍｆ 一ｖ） １＝融 （６ １） 进行 计算 。 但对于土壤来说 ， 此种变形形式还没 ＡＢ ＝ ｈ／ ｉ ｇ ｓｌ ３ ｌ ｆ） ２ 如果 土 壤质 点 与楔子 接触 前 的初速 度 ｖ １ 有找 到可 以求 Ｒ 力 的公式 。冈此 ， 根据试验 式中 ： ＿ ｓ 刃口与水平 两的夹角 。 丁 数据 来选 定 Ｒ 值 ，根据 被楔 子切 开 的土垡厚 等 于零 ， 那么等式 （６ 可以写成下列形式 １） 宽度 、 土角彻 割角） 碎 、 与钢 的摩擦系数 土壤 作用 存两 面（ 的） 刃 Ｅ背 面的土壤 单元 度 、 直 楔 ｌ 以及 土壤的性质汨 度和断 裂强度） 定 ＲⅡ 来确 力 ＝ ０７ ） 正斥 力的合 力
１ 一
ｂ 垡片宽度 ； 一 Ⅲ ＿ 土壤容 重 ； 当土壤的粘绪 Ｉ 生比较 小并且楔子工作表面 比较长时 ，垡 片的升力可能不是 以克服土垡沿 楔子表面运动的阻 。 反力 的最大值 等丁 Ｑ ≤ａ 【 ｂ『 Ｊ （ ３ １） 式 中： 土壤抗 做限强度 ； 【 『 利 川公式 （ １ （３ 解 出 ｊ ） １ ） ， 出土壤在 求 楔 子前面 歼始掉 下 、同时土垡沿楔表 面停 止运 动 日＿ 条件为 ： 、勺 Ｊ 自 （Ｂ ｔｎ￣ ｑ Ｙｐ ￣ Ｉ （＋Ｑ ａ ｔ４ ） １ 可 以利用此式 求出土壤在楔 子ｔ还没有掉 下时， 楔子 的最 人长度 ｌ 土壤的最 大变 形量 ， 即 为 ： ， 兰 ｏ ＋ ＝ 堡ｃ“ 兰
关键 词 ： 深松 铲 的翼 宽 ｂ 翼张 角 ； ； 翼倾 角 ｐ； 土 角 ； 角 ６； 切 刃 隙角 ￡
深松 铲的碎土方式及受力分析 耕作机械的工作部件足 由各种楔子演 变来 的 ， 用楔子 的原理 来使土壤破 裂 ， 应 造成土壤 的 反 复剪 切失效 ， 最后形 成 许多小颗 粒 ， 深松铲 也 是 如此。 按工作表面 的几何形状 ， 楔子分 为平 面 楔和 曲线楔 ， 根据楔 子相对移动方 向的配 置 ， 分 为盲楔 切） 和斜楔 （ ） 此外 ， 滑切 。 楔子有对 称的 ｆ 中耕机 的双翼铲 ， 土器 犁体１ 培 和不对称 的（ 中耕 机 的单翼锄 草铲 和铧式犁犁体） 同形式 。 不 楔子 作用下 的土壤变形特 性 ，由切 割角 值 及土壤 性质决定 。 阻碍楔 子在土壤 中运动 的力有 ：通过楔 子 刃 口的土壤 阻力 Ｒ，使楔子工作表 面 』的土 壤 二 变形 阻力 Ｒ ． 的重量 Ｇ 土垡 的惯性力 Ｆ 和 垡片 ， ， 存 楔子表面上产生 的摩擦力 Ｔ 。 使用 刃 口锐利的楔子在没有 孑 头和大树 根 亍 的土壤中作业时 ， 阻力 可 与 其 土壤 变形阻力一 起 考虑。 当楔 子刃 口 损和形成背棱 时 ，背棱在 沟 磨 底 实了的土层上 运动 ，刃 口的背棱 在沟底将 高度为 ｈ的土层压实 ２ １ 由此 产生反 作用 －） ， 力 Ｒ。如果 认为挤压土壤的阻力 和土壤的变形 值 成正 比、 并忽略刃 口的圆角 ， 则作用在 刃 口背 棱 的土壤正压力 的应力网便是 三角形 。土壤压 力的最大 值在点 Ｂ处 ｐｑ ＝ｈ （） １ 式中 ： ｌ例 系数 仕 壤 的容 积挤压系数） ｑ￣ －Ｌ ； ｈ 被 刃曰背棱挤压 的土层 高度 。 —
高新技术
Ｃａｗｅｏｉｎ ｒｃ 嵋Ｊ山 Ｉ 一 ｈ ｈ ｄｏｔ — ■ ｉＮ Ｔ ｎｇ —ｄｓ 一 ｎ ｅ ｃｌ ｓ Ｐ 囡团图疆阉 ｏ ａ ｕ● ｅ 咄
深 松机 深 松铲 同 ｔ 许 连 永 霍红伟 ｚ
（、 １黑龙 江省 密山 市牡丹 江农 垦双峰 农 场 ， 黑龙 江 密 山 １ ８ ０ ２哈 尔滨劳动技师学院（ 尔滨高级技 工学校 ）黑龙江 哈 尔滨 １０ ０ ） ５３０ 、 哈 ， ５０ ０
