GET ..\inc\option.s //相当于c语言中的#include "option.s"GET ..\inc\memcfg.s;Interrupt Control //中断控制器的特殊功能寄存器对应的地址INTPND EQU 0x01e00004INTMOD EQU 0x01e00008INTMSK EQU 0x01e0000cI_ISPR EQU 0x01e00020I_CMST EQU 0x01e0001c;Watchdog timer //看门狗定时器WTCON EQU 0x01d30000;Clock Controller //时钟控制器PLLCON EQU 0x01d80000CLKCON EQU 0x01d80004LOCKTIME EQU 0x01d8000c;Memory Controller //内存控制器REFRESH EQU 0x01c80024 ;Dram/sdram刷新控制寄存器;Pre-defined constants //预定义的常量;下面是对arm处理器模式寄存器对应值的常数定义,arm处理器中有一个CPSR程序状态寄存器它的后五位决定目前的处理器模式;0b10000用户模式;0b10001FIQ模式等USERMODE EQU 0x10FIQMODE EQU 0x11IRQMODE EQU 0x12SVCMODE EQU 0x13ABORTMODE EQU 0x17UNDEFMODE EQU 0x1bMODEMASK EQU 0x1fNOINT EQU 0xc0;arm处理器有两种工作状态 1.arm:32位这种工作状态下执行字对准的arm指令 2.Thumb:16位这种工作状态执行半字对准的Thumb指令;因为处理器分为16位 32位两种工作状态程序的编译器也是分16位和32两种编译方式所以下面的程序用于根据处理器工作状态确定编译器编译方式;code16伪指令指示汇编编译器后面的指令为16位的thumb指令;code32伪指令指示汇编编译器后面的指令为32位的arm指令;这段是为了统一目前的处理器工作状态和软件编译方式(16位编译环境使用tasm.exe编译);check if tasm.exe is used.GBLL THUMBCODE ;设置一个全局逻辑变量[ {CONFIG} = 16THUMBCODE SETL {TRUE}CODE32|THUMBCODE SETL {FALSE}];if config==16 这里表示你的目前处于领先地16位编译方式,设置THUMBCODE 为 true,否则就转入32位编译模式,设置THUMBCODE 为 false[ THUMBCODECODE32 ;for start-up code for Thumb mode]注意下面这段程序是个宏定义;这段程序用于把中断服务程序的首地址装载到pc中,有人称之为“加载程序”。

Bootloader的学习

Bootloader的学习

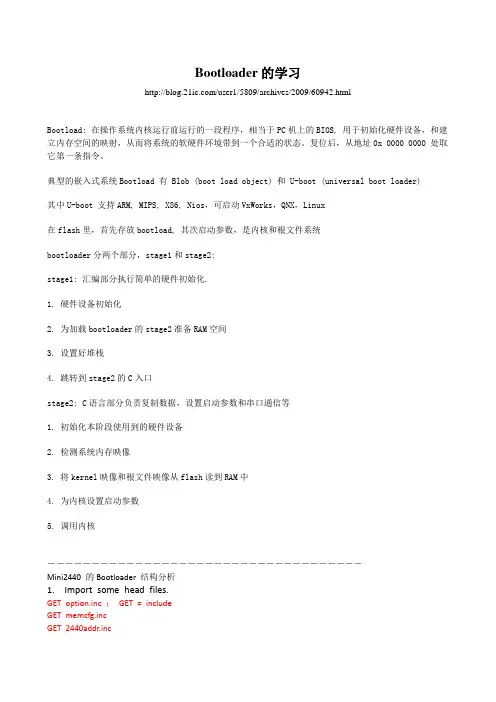

Bootloader 的学习/user1/5809/archives/2009/60942.htmlBootload: 在操作系统内核运行前运行的一段程序,相当于PC机上的BIOS, 用于初始化硬件设备,和建立内存空间的映射,从而将系统的软硬件环境带到一个合适的状态。

复位后,从地址0x 0000 0000 处取它第一条指令。

典型的嵌入式系统Bootload 有 Blob (boot load object) 和 U-boot (universal boot loader)其中U-boot 支持ARM, MIPS, X86, Nios,可启动VxWorks,QNX,Linux在flash里,首先存放bootload, 其次启动参数,是内核和根文件系统bootloader分两个部分,stage1和stage2:stage1: 汇编部分执行简单的硬件初始化.1. 硬件设备初始化2. 为加载bootloader的stage2准备RAM空间3. 设置好堆栈4. 跳转到stage2的C入口stage2: C语言部分负责复制数据,设置启动参数和串口通信等1. 初始化本阶段使用到的硬件设备2. 检测系统内存映像3. 将kernel映像和根文件映像从flash读到RAM中4. 为内核设置启动参数5. 调用内核------------------------------------Mini2440 的Bootloader 结构分析1.Import some head files.GET option.inc ;GET = includeGET memcfg.incGET 2440addr.incoption.inc 顾名思义是可以改变的配置选项,其中包括一些起始地址,初始状态,总线宽度,时钟频率。

如果以后对系统的设置有变化,直接修改”option.inc”中的配置即可,无需大量改动boot loader.对mini2440中option.inc分析如下:_STACK_BASEADDRESS EQU 0x33ff8000; STACK 的起始地址_MMUTT_STARTADDRESS EQU 0x33ff8000; 定义MMU表基地址_ISR_STARTADDRESS EQU 0x33ffff00;补充MMU知识:a.什么是MMUMMU –Memory Management Unit 缩写,用来管理virtual memory和physical memory的控制线路。
