等电位安装图

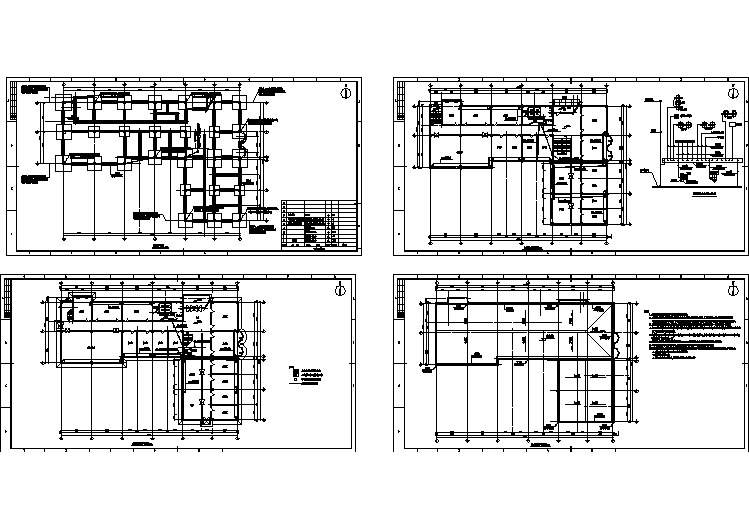

某商住宅楼电气设计施工图（8张）
等电位
第八章等电位连接安装第一节等电位连接一、等电位连接的分类和作用1．总等电位连接总等电位连接现场称为MEB，MEB是英语Main Equipotential Bonding的缩写，其作用是降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。
建筑物每一电源进线都应做总等电位连接。
2．辅助等电位连接辅助等电位连接简称SEB，SEB是英语Supplementary Equipotential Bonding的缩写。
它是将两导电部分用导线直接作等电位连接，使故障接触电压降至接触电压限值以下。
3．局部等电位连接局部等电位连接简称LEB，LEB是英语LocalEquipotemialBonding的缩写，其作用是用局部等电位连接端子板将导电部分互相连通，以简便地实现某一局部场所范围内的多个辅助等电位连接。
二、等电位连接的导电部分和连接方式建筑物等电位连接的导电部分和连接方式，见表8-1。
第六章配电箱及照明器具安装第一节配电箱安袋一、概述1．照明配电电箱的分类低压配电箱根据用途不同可分为电力配电箱和照明配电箱两种。
根据安装方式可分为明装(悬挂式)和暗装(嵌入式)，根据制作材质可分铁制、木制及塑料制品配电箱。
照明配电箱还有标准箱与非标准箱之分，标准箱系由丁厂成套生产组装的，非标准箱是根据实际需要自行设计制作或定制而成。
由于同家只对照明配电箱用统一的技术标准进行审壹和鉴定，而不做统一设计，且国内生产厂家繁多，故而规格、型号很多，选川标准照明配电箱时，应查阅有关的产品目录和电气设计手册等书籍。
2．照明配电箱的型号常用的标准照明配电箱有悬挂式和嵌入式两种，其型号及其含义如下：3．施工准备(1)施工材料：成套配电箱、自制木制配电箱所需的红、白、松板材，三合板，合夏。
多种规格木螺丝，红丹防锈漆，油漆，沥青，白乳胶等。
(2)施工机具：木铝、克丝钳、电工刀、螺丝刀、毛刷、托线板、铁板尺、卷尺等。
等电位联结安装
等电位联结安装?〔97SD567〕国标图的修编目前，我国许多新修订的标准、标准逐步同国际电工标准〔IEC标准〕接轨。
等电位联结在电气设计中，是一种行之有效的平安措施，早已为国际上许多国家所采用。
我国对等电位联结的作用在认识上也有了长足的进步，1997年编制的?等电位联结安装?提出了一些根本做法，自试用以来收到了施工过程中对许多实际问题的反映，特别是信息技术的迅猛开展，对防雷、接地、等电位有了更高的要求，因此我们参考国际、国内的新标准、新做法对原标准图97SD567作了修编，新的图集号是02D501-2，下面主要对新图册做一些说明1 等电位联结的分类笔者在编制97SD567时，曾对"等电位联结"和"等电位连接"分析比拟，决定本图册采用"等电位联结"这一名称，但现实工作中，这两个词往往还混淆不清，在此想强调一下，任何标准、标准要想正确的贯彻执行，必须要有标准的名称，具体分析见"浅谈?等电位联结安装?标准图的编制"〔?现代建筑电气设计技术文集?第233页。
在总说明中，把等电位联结分为三个层次，即总等电位联结，辅助等电位联结，局部等电位联结分别作了详细说明。
总等电位联结作用于全建筑物，由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属构造构件等。
辅助等电位联结是在导电局部间，用导线直接连通，使其电位相等或接近，一般是在电气装置的某局部接地故障保护不能满足切断回路的时间要求时，作辅助等电位联结。
局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电局部连通，一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所，发生电击事故的危险性较大，要求更低的接触电压，或为满足信息系统抗干扰的要求，一般局部等电位联结也都有一个端子板或者连成环形。
简单地说，局部等电位联结可以看成是在这局部范围内的总等电位联结。
其区别可借助图集第6页图理解。
等电位避雷器(网络摄像机)接线图
中山市恒一电子科技有限公司数字摄像机-等电位避雷器使用说明书一、概述：中山市恒一电子科技有限公司生产的HY01-WL-25KDXn 系列电涌保护器（避雷器），是依据等电位原理处理雷电脉冲电流，通过避雷器的作用，将雷电脉冲电流在避雷器内部进行电位平衡处理，使连接到受保护设备的各种线路之间没有电位差，从而达到避雷目的，因此其避雷效果卓越，稳定，与接地电阻大小无关，甚至不接地也不影响避雷效果（但依用电安全相关规定，最好也接地）；避雷形式特别，避雷时电源、信号不中断，不影响设备的正常运作。
从而克服了其他各式避雷器无法克服的缺点，保护相关网络设备安全运行，效果非常理想。
二、特点：1）采用内部电位平衡（等电位）处理，避雷器能力完全由避雷器确定，与接地无关。
2）无需人工维护，并可大大延长产品使用寿命和降低维护费用。
3）承受功率大、通流容量大、响应速度快。
4）安装便捷，无需附加工程费用，经济实惠。
三、用途：适用于n 路数字摄像机和电脑等宽带设备的网络接口与220V 电源的综合防雷保护。
广泛用于工厂产业设备、移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、证券等系统的防护。
四、主要技术指标：电源部分：标称放电电流：25KA （8/20uS ）最大放电电流：50KA工作电压：AC220V最大连续运行电压：AC275V保护水平：≤1200V响应时间：25nS负载功率：1500W 五、安装说明与注意事项： 如下图所示、把避雷器电源输入接线端子连接到自动重合闸开关的AC220V 输出端子，把周边设备的电源线接到转换插排后统一接到避雷器的电源输出接线端子上；网络信号外部线路连接到避雷器网络接口的外线端，用一根跳线把避雷器网络接口的设备端与球机或相关设备的网络接口连接；最后用不小于4mm 2的铜导线把避雷器的“电位接口”到电脑及周边设备的金属外壳或接地接口上。
注意：避雷器必须安装在要保护的设备附近，并把“等电位接口”接到该设备的金属机壳或地线接口上。
15d502等电位联结安装
15d502等电位联结安装1. 引言15d502等电位联结是一种常见的电力系统保护设备，它起到平衡系统电压、保护设备和人员安全的重要作用。
本文将介绍15d502等电位联结的安装步骤和注意事项，帮助读者正确安装和使用该设备。
2. 安装步骤2.1 准备工作在进行15d502等电位联结安装之前，需要做好以下准备工作：- 确定好安装位置：根据现场情况和设计要求，选择合适的位置进行安装。
- 准备必备工具：如扳手、螺丝刀、电缆剥线钳等。
- 查阅产品手册：详细了解15d502等电位联结的安装要求和规格。
2.2 安装15d502等电位联结以下是15d502等电位联结的安装步骤：1) 关闭电源：在安装前，务必切断电源，确保操作安全。
2) 固定设备：使用螺丝扳手将15d502等电位联结固定在预定位置上。
3) 连接电源：根据产品手册的指导，将电源线正确连接至15d502等电位联结上。
4) 连接信号线：根据需要，连接信号线至15d502等电位联结的输入端口。
5) 接地：按照产品手册和电力系统接地要求，将15d502等电位联结接地。
2.3 验证安装效果安装完15d502等电位联结后，需要进行相应的验证，确保该设备能正常工作：- 检查线缆连接：检查所有线缆连接是否牢固，没有松动或脱落的情况。
- 检查接地情况：通过接地测试仪对15d502等电位联结的接地效果进行检测。
- 进行功能测试：根据15d502等电位联结的使用说明，进行相应的功能测试，确保设备能够正确动作。
3. 安装注意事项在安装15d502等电位联结时，需要注意以下事项：3.1 安装位置选择- 选择合适的安装位置，避免附近有强磁场、高温、潮湿等不利条件的存在。
- 离其他设备的距离应符合相关规范的要求，确保设备的正常运行。
3.2 线缆连接- 确保信号线和电源线的正确接线，不要接错或短路。
- 使用质量可靠的接线端子，确保线缆连接牢固可靠。
3.3 接地保护- 确保15d502等电位联结的接地符合电力系统的相关要求。
某办公楼建筑详细等电位接地设计图纸
等电位联结端子箱是什么？内部结构如何？为什么一般安装在厕所里
等电位联结端子箱是什么？内部结构如何？为什么一般安装在厕所里规范图集大全等电位联结端子箱是什么用的？内部结构如何？为什么一般安装在厕所里？首先让我们先了解一下关于等电位的定义1、定义：等电位即是等电势。
在一个带电线路中如果选定两个测试点，测得它们之间没有电压即没有电势差，则我们就认定这两个测试点是等电势的，它们之间也是没有阻值的。
2、等电位箱，顾名思义此类设备的一个箱体。
3、建筑中的等电位联结，是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体用导体连接起来，以减少电位差。
等电位联结有总等电位联结、局部等电位联结和辅助等电位联结。
如果热水器、洗衣机等与水管相连的用电器漏电，其内部火线连接到水管上，那么水管就带电了。
此外，有些人习惯将家用电器的地线接在水管上，如果电器漏电，这种危险行为也会导致水管带电。
水管在一栋楼宇内是相互联通的，往往一家带电整楼带电，危害很大。
虽然水管最终通往地下，但由于管路施工等原因，可能会导致水管与大地之间的电阻仍然较大。
尤其是在采用PVC管材、保护层较厚的情况。
如果楼宇施工不规范，没有对水管进行接地，那么漏电的水管与大地之间就会存在电压。
此时如果有导体（比如人体）连接水管和地面，那导体就会通过电流，人就会触电。
如上图所示，许多家里的送水管路是按如上设计，主干道使用PVC材料（棕色立管），入户段为金属材料（蓝色横管）。
如果将电器的地线连接到水管，一旦电器会因为压力等问题变成一段一段的，即使水流连续，自来水的电阻也也较大。
因此泄漏的电流既不能漏电水管就会与电网接通。
水管中的水并不是完全连续的，通过绝缘的PVC立管导向楼宇，也不能通过自来水顺畅地导向大地，这时如果人去触摸金属水龙头就会触电了。
即便发生漏电，由于水管与大地并不是完全绝缘，因此其上所带的电压一般也较小，最多几伏到几十伏。
干燥时的人体内阻一般是较大的，在2000欧左右，这种情况下不太会发生危险，最多感到麻、疼等。
等电位联结端子箱
等电位联结端子箱等电位的含义也就是“将设备等外壳或金属部分与地线联结”。
一般用于配电室内作重复接地用,也用于住户的带洗浴设备的卫生间内，用于洗浴设备及相关插座的接地。
等电位联结端子箱适用于一般工业与民用建筑物电气装臵，防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结、建筑物防雷和电子信息。
设备防瞬态过电压及干扰等。
等电位联接端子箱将建筑物如高层住宅、医院、泳池等内的钢筋网，配电盘中的PE线端子、插座、上下水管、暖气管道，媒气管道，卫生间的金属浴盆、浴架、淋浴器扶手、电冰箱、空调、导电地板的金属网络将其联接到各自的等电位联接端子箱内的端子板上，从而构成各自的等电位体，保护人和设备的安全。
GB50096—1999《住宅设计规范》6．5．2规定：住宅供电系统应采用TT、T N—c—s或TN—s接地制式，并进行总等电位联结；卫生间宜作局部等电位联结。
该规范所指的卫生间是具有洗澡设施的卫生间，又称湿式卫生间。
在规范的条文说明中对此条作如下说明：洗浴时人体皮肤潮湿，阻抗下降，沿金属管道传导来的较小电压即可引起电击伤亡事故，在卫生间内作“局部等电位联结”可使卫生间处于同一电位，防止出现危险的接触电压。
人体触及带电体时会受到电击，电击电流的大小由接触电压和人体阻抗所决定。
我国对安全电压作如下规定：在状况1(干燥或湿润的区域、干燥的皮肤、高电阻地面)下为50V；状况2(潮湿的区域、潮湿的皮肤、低电阻地面)下为24V；状况3指当人浸入水中时，皮肤电阻和水电阻可忽略不计，此时的安全电压瓜IEC未作规定，但在编制说明中提出：“例如不超过12V”。
我国亦末作规定，日本则定为2．5V。
在状况1或状况2下，人体触及电源的N线是没有危险的．此时的N线和PE 线之间的电压即使超过15V(通常可达10V左右)也没有危险。
但在状况3的情况下，人触及N线也存在电击死亡的可能性。
例如某电气设备的N线碰壳，此时该电气设备仍能正常工作，因此难以发现N线碰壳。
装修中卫生间等电位到底该怎么连接卫生间等电位连接安装方法
装修中卫生间等电位到底该怎么连接?卫生间
等电位连接安装方法
装修中卫生间等电位到底该怎么连接，局部等电位连接端子盒，目前建设规范里只在卫生间要求安装。
这个该怎么链接啊？等电位连接标准要求，卫生间的所有金属部件都要和等电位连接盒做连接，而且必须是新型连接法，既必须使用6平方毫米的软线单独与等电位盒连接。
如果卫生间里还引入的电路系统的接地线，那接地线也必须和等电位盒连接。
如果卫生间里预留有插座，插座中有接地线（黄绿双色线），那接地线必须与等电位盒连接。
如果插座中只有相线（火线）和零钱，那当然就没有线和等电位盒要连接，但必须记着，不能在卫生间使用外壳接地的电器，只能使用双层绝缘电器，即电器外壳上有回型标志的电器。
其实在卫生间本身及与卫生间相邻房间的电路接地都可以全部直接连接到卫生间的等电位接地端上进行接地,这样可以大大的减少一部分接地线必须接回总配电箱的接地端的接线成本. 采用这种方法非常经济;不过这需要自己进行精心的电路设计及准确装修布线以及绘制准确的装修布线图留底.采用这种方法接地后,装修好的卫生间墙面
一般不可以随便更改或加装用具及家电的安装布局.即使要对卫生间墙面上进行必要的更改加装用具及家电,必须按留底的线路图进行避线操作.
如果卫生间不实施家电及用具电位连接,那可能会造成触电危险的机会就很大.所以,当前所有民用建筑中卫生间设置的等电位接线端并不是一种摆设!而是保护大家安全的必需设施.。
等电位联结安装
等电位联结安装》(97SＤ５67)国标图的修编目前，我国许多新修订的规范、标准逐步同国际电工标准（IEC标准)接轨。
等电位联结在电气设计中,是一种行之有效的安全措施,早已为国际上许多国家所采用。
我国对等电位联结的作用在认识上也有了长足的进步，199７年编制的《等电位联结安装》提出了一些基本做法,自试用以来收到了施工过程中对许多实际问题的反映，特别是信息技术的迅猛发展,对防雷、接地、等电位有了更高的要求，因此我们参考国际、国内的新标准、新做法对原标准图97SD567作了修编,新的图集号是02D501-2,下面主要对新图册做一些说明1 等电位联结的分类笔者在编制97SD567时,曾对"等电位联结"和"等电位连接"分析比较，决定本图册采用"等电位联结"这一名称，但现实工作中,这两个词往往还混淆不清,在此想强调一下，任何标准、规范要想正确的贯彻执行,必须要有规范的名称，具体分析见"浅谈《等电位联结安装》标准图的编制＂(《现代建筑电气设计技术文集》第23３页。
在总说明中,把等电位联结分为三个层次,即总等电位联结，辅助等电位联结，局部等电位联结分别作了详细说明。
总等电位联结作用于全建筑物，由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。
辅助等电位联结是在导电部分间,用导线直接连通，使其电位相等或接近,一般是在电气装置的某部分接地故障保护不能满足切断回路的时间要求时，作辅助等电位联结。
局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通,一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所，发生电击事故的危险性较大，要求更低的接触电压，或为满足信息系统抗干扰的要求,一般局部等电位联结也都有一个端子板或者连成环形。
简单地说，局部等电位联结可以看成是在这局部范围内的总等电位联结。
其区别可借助图集第6页图理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图集号:02D501-2
图集名称:等电位联结安装
价格:14.3元
主编单位:中国航空工业规划设计研究院
简介：1．概述
修编过程：本图集是对原97SD567的修编，修编后图集号改为02D501-2。
自97SD567试用以来，编制单位收集了施工过程中对许多实际问题的反映，也了解到由于信息技术的迅猛发展，要求在图集中增加一些常用信息设备机房等电位联结示例之类的建议等，根据这些反映和建议，并参考国际、国内的新标准、新做法，编制了本图集。
2002年4月25日建设部批准（建质[2002]104号）该图集自2002年6月1日起执行。
本图集共47页。
2．适用范围
本图集适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装。
3．主要内容
本图集包括以下内容：
1）等电位联结系统图示例；
2）浴室、游泳池、喷水池、胸腔手术室、IT设备等电位联结；
3）端子板做法；
4）各种联结安装方式；
5）等电位联结导通性测试等。
