单片机指令的多任务处理与调度算法
计算机操作系统中的多任务处理与调度算法
计算机操作系统中的多任务处理与调度算法随着计算机应用场景的多样化，多任务处理成为操作系统中必不可少的一部分。
在计算机操作系统中，多任务处理涉及到如何有效地利用计算机资源，使多个任务并发执行，以提高系统的运行效率和资源利用率。
为了实现多任务处理，操作系统需要采用相应的调度算法来决定任务的执行顺序和时间片分配，以确保系统的公平性、高效性和稳定性。
一、多任务处理的概念与分类多任务处理是指操作系统能够同时运行多个任务，使得这些任务在用户看来就像在同时执行一样。
根据任务之间的关系，多任务处理可以分为协作式和抢占式两种模式。
协作式多任务处理模式要求各个任务之间主动地协调与合作，每个任务必须主动释放CPU资源，否则其他任务无法执行。
这种模式的优点是实现简单，但是一旦有任务崩溃或者无限循环，将会导致整个系统崩溃。
抢占式多任务处理模式则由操作系统来决定任务的执行优先级和时间片分配，可以主动抢占正在执行的任务，使其他任务有机会执行。
这种模式的优点是能够保证系统的稳定性和响应性，但实现相对复杂。
二、常见的调度算法1. 先来先服务（FCFS）先来先服务是一种简单的调度算法，按照任务到达的顺序进行调度，即先到达的任务优先执行，直到该任务执行完毕或者发生阻塞。
优点是公平，缺点是无法应对执行时间较长的任务，可能导致其他任务的等待时间较长。
2. 最短作业优先（SJF）最短作业优先调度算法是根据任务的执行时间来进行调度，执行时间最短的任务先执行。
优点是能够减少平均等待时间，提高系统的执行效率，缺点是对执行时间较长的任务不公平。
3. 时间片轮转（RR）时间片轮转调度算法将任务划分为等长的时间片，每个任务按照时间片的顺序轮流执行，每个任务执行一个时间片后切换至下一个任务，循环往复。
优点是公平，能够保证每个任务都能获得一定的执行时间，同时也能快速响应用户的操作。
缺点是对于执行时间较长的任务，会造成一定的延迟。
4. 优先级调度优先级调度算法根据任务的优先级来进行调度，优先级高的任务先执行。
毕业设计(论文)-基于单片机的多任务程序设计
目录摘要 (3)Abstract. (4)0文献综述 (5)研究背景 (5)研究现状 (5)本人的研究思路 (5)1引言 (7)1.1 任务 (7)1.2 多任务 (7)1.3 中断 (7)1.4 任务切换 (7)1.5 时钟节拍 (8)1.6 代码的临界段 (8)1.7 可重入函数 (8)1.8 调度 (9)1.9 空闲任务 (9)2 KEIL平台上的C语言 (9)2.1 从C到C51 (9)2.2 C51中代码和数据的存储区域和访问方式 (9)2.3 编译模式 (10)指针 (10)2.5 C51中的可重入函数 (11)2.6 C51函数参数和返回值的传递 (11)2.7 C语言和汇编语言混合编程 (13)3 以KEIL为开发平台基于AT89C51单片机的多任务调度器设计 (14)创建任务 (16)任务堆栈初始化 (17)任务控制块初始化 (20)任务切换系统函数 (20)时钟中断处理函数 (22)任务延时 (22)4具体实例的设计 (23)4.1 ampire 128X64lcd显示驱动设计 (23)4.2 按键电路设计 (26)4.3 贪吃蛇和俄罗斯方块的设计 (26)5 结论 (29)附录 (30)参考文献 (44)致谢 (45)基于单片机的多任务程序设计李洋西南大学工程技术学院，重庆 400716摘要：本文介绍了基于AT89C51单片机的多任务程序设计。
首先介绍了多任务系统的基本概念，然后设计了以KEIL为开发平台基于AT89C51单片机的多任务调度器，主要实现了任务调度函数、时钟中断处理函数、任务创建函数、任务堆栈初始化函数以及系统延时函数。
最后编写了在128X64 LCD上同时显示俄罗斯方块和贪吃蛇游戏的实例，并给出了游戏流程图和硬件电路图。
本课题所设计的多任务系统具有结构简单，使用方便灵活的特点。
关键词：单片机；多任务；调度器；128X64LCDmultitask program design based on MCULI YangCollege of Engineering and Technology, Southwest University, Chongqing 400716,ChinaAbstract: This article describes the design of multi-tasking program based on AT89C51 microcontroller. First introduces the basic concepts of multi-tasking system, and then design the AT89C51 microcontroller-based task scheduling, task scheduling function to KEIL development platform, the clock interrupt handler, the task creation function, task stack initialization function, and the system delay function. Last written on 128X64 the LCD display an instance of the game of Tetris and Snack, and the flow chart of the game and the hardware circuit. This project designed by the multi-tasking system has a simple structure, easy to use and flexible features.Key Words: MCU; multitasking; scheduling; 128X64LCD0文献综述0.1研究背景单片机系统是嵌入式系统中十分重要的组成部分，在智能控制领域和测试系统中有着非常广泛的应用。
试论51单片机多任务编程设计及应用
试论51单片机多任务编程设计及应用51单片机是一种基于哈弗曼编码技术的单片机，广泛应用于嵌入式系统中。
随着嵌入式系统复杂度的不断提高，多任务编程设计已经成为了一种必要的需求。
本文将试论51单片机多任务编程设计及应用。
多任务设计可以使嵌入式系统在同时运行多个任务时，具有更高的系统效率和响应速度。
在多任务环境中，各任务可同时执行，每个任务都具有自己的优先级和独立的数据空间。
对于51单片机而言，要实现多任务编程设计，需要考虑以下几个方面：1.任务划分首先需要将任务划分为多个单独的任务。
根据任务的优先级和时间限制，进行合理的划分和安排。
2.任务调度在多任务环境中，需要进行任务调度，确定任务执行的优先级和时间片。
一般采用时间片轮转方式，即每个任务分配一个时间片，时间到了就切换到下一个任务。
3.任务间通信不同任务之间需要共享数据和通信，可采用共享变量或消息机制等方式进行任务间通信。
在实际应用中，多任务编程设计可应用于多种场景，例如自动控制、机器人控制、传感器采集等。
下面以自动控制为例，介绍51单片机多任务编程设计及应用。
自动控制系统通常包括数据采集、数据处理和执行控制三个任务。
数据采集任务负责采集传感器数据，数据处理任务负责对采集数据进行处理和分析，执行控制任务负责根据处理结果执行相应的控制操作。
在这个模块中，执行控制任务的优先级最高，数据采集任务的优先级最低。
首先应进行任务划分，将数据采集、数据处理和执行控制分别划分为独立的任务。
接着需要确定任务调度的方式和时间限制，可采用时间片轮转方式，每个任务分配一个时间片，执行控制任务的时间片最短，数据采集任务的时间片最长。
最后需要进行任务间通信，数据采集任务将采集到的数据存入共享变量中，数据处理任务通过共享变量获取数据进行处理，执行控制任务通过共享变量获取处理结果进行操作。
综上所述，对于51单片机的多任务编程设计及应用，需要进行任务划分、任务调度和任务间通信。
在实际应用中，多任务设计可提高嵌入式系统的效率和响应速度，降低系统复杂度。
51单片机多任务机制的实现策略研究
51单片机多任务机制的实现策略研究本文针对51单片机实现多任务处理这一问题，首先对该系列单片机多任务机制实现的原理和存在的主要问题进行了研究，然后提出了两种实现多任务机制的策略，最后对两种策略的优缺点进行了对比，对该型单片机的多任务机制研究有一定的借鉴意义。
标签：51单片机；多任务机制；实现策略1 多任务机制的实现原理和存在问题多任务机制就是在同一时间内能够执行多个任务的机制，在多个处理器的系统内，这样的机制不难实现，但在只有一个处理器的控制系统内，就势必要求多个任务在时间域内进行快速的切换，所以这种情况下的多任务并不是真正意义上的同一时间内处理多个任务，而是通过快速切换任务造成的错觉。
多任务系统任务的切换策略可分为协同式和抢占式。
协同式多任务系统，是指每个任务程序都可以释放对CPU的控制权，也即可将对CPU的使用权切换给其它程序，通常分为显式和隐式。
在抢占式多任务系统是指各程序不能自主的释放CPU的控制权，而是由操作系统统一行使CPU的控制权，操作系统能够从任何正在运行的程序上取走控制权，并将控制权赋予另一个程序[1]。
51单片机只有一个执行单元，这就意味着所有的程序只能按照执行单元的流程顺序执行，除中断外，其它的程序必须逐一完成，所以中断是进行多任务机制设计的关键切入点，只有通过中断的方式才能实现多任务的切换，应该重点考虑解决以下几个问题：一是并行任务的数量问题。
51单片机的8个工作寄存器的地址可映射到0-3区的工作区内，单片机可设置状态寄存器的数值进行工作区域的切换，所以多任务处理时的并行任务数量最大值不能超过4，这样可以保证任务切换的时效性。
二是任务切换的时间片分配方式。
在多任务处理时对时间的分配方式是需要重点考虑的问题。
可将时间的长度进行固定和量化，需要运行的各个任务含有不同时间长度的时间片段，每运行一个任务的时间片段，其状态寄存器中的时间片数相应的减少1，直至所有的时间片数减少为0，在时间片内任务不切换，在时间片段之间按照任务的优先级进行排序完成，全部任务完成后重新赋值。
51单片机多线程实现机制
51单片机多线程实现机制1.引言1.1 概述概述：随着科技的不断发展，现代社会对于嵌入式系统的要求也越来越高。
而在嵌入式系统中，如何实现多线程机制成为一个重要的研究课题。
多线程技术可以使得单片机在处理多个任务时更加高效和灵活，并能够提高系统的响应速度和吞吐量。
本文将主要介绍51单片机多线程实现的机制，旨在通过深入的研究和分析，探讨其原理、优势以及应用场景。
同时，本文将讨论多线程概念，并详细介绍在51单片机中如何实现多线程，包括线程的创建、调度以及资源共享等关键技术。
在本章中，我们将首先简要介绍多线程概念，阐述其对于嵌入式系统的意义和作用。
其次，我们将重点探讨51单片机多线程实现的机制，包括线程的创建与管理、线程的调度算法以及线程间的通信与同步等内容。
最后，我们将总结本章的内容，并对未来的研究方向进行展望。
通过本文的学习，读者将能够深入了解51单片机多线程实现的原理和技术，并能够在实际的嵌入式系统开发中灵活运用多线程技术，提升系统的性能和可靠性。
同时，本文也为进一步研究和探索多线程在嵌入式系统中的应用奠定了基础。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构是指整篇文章的组织和安排方式，它对于读者能否清晰地理解文章的内容起着至关重要的作用。
在本文中，我将按照以下结构来组织我的文章：1. 引言：在引言部分，我将对本文的主题进行概述，并说明本文的目的和意义。
我会简要介绍51单片机和多线程的概念，并指出本文的重点是探讨如何在51单片机上实现多线程。
2. 正文：在正文部分，我将详细介绍多线程的概念，包括多线程的定义、特点、优点和应用领域。
我还会解释多线程在嵌入式系统中的重要性，并介绍一些常用的多线程实现机制。
在本文的重点部分，我将详细介绍如何在51单片机上实现多线程。
我会解释单片机的特点和限制，以及为什么需要在单片机上使用多线程。
我还会介绍一些常用的51单片机多线程实现方法，比如时间片轮转调度算法和互斥锁机制等。

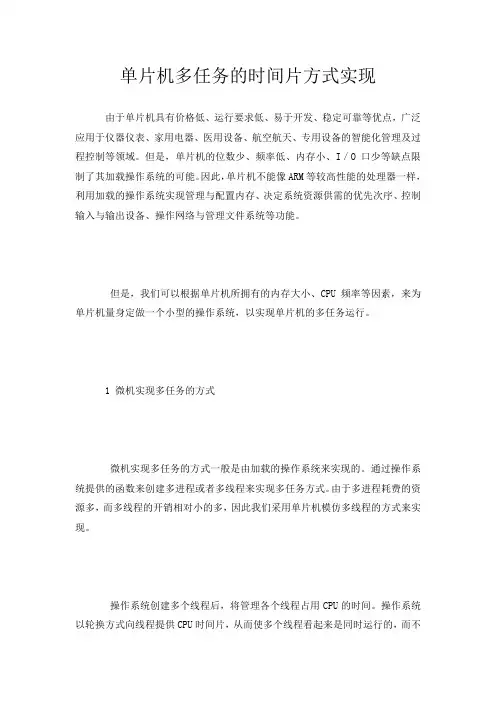

单片机多任务的时间片方式实现
单片机多任务的时间片方式实现由于单片机具有价格低、运行要求低、易于开发、稳定可靠等优点，广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域。
但是，单片机的位数少、频率低、内存小、I／O口少等缺点限制了其加载操作系统的可能。
因此，单片机不能像ARM等较高性能的处理器一样，利用加载的操作系统实现管理与配置内存、决定系统资源供需的优先次序、控制输入与输出设备、操作网络与管理文件系统等功能。
但是，我们可以根据单片机所拥有的内存大小、CPU频率等因素，来为单片机量身定做一个小型的操作系统，以实现单片机的多任务运行。
1 微机实现多任务的方式微机实现多任务的方式一般是由加载的操作系统来实现的。
通过操作系统提供的函数来创建多进程或者多线程来实现多任务方式。
由于多进程耗费的资源多，而多线程的开销相对小的多，因此我们采用单片机模仿多线程的方式来实现。
操作系统创建多个线程后，将管理各个线程占用CPU的时间。
操作系统以轮换方式向线程提供CPU时间片，从而使多个线程看起来是同时运行的，而不是等待一个线程执行结束后再去执行下一个线程。
PC(Program Counter，程序计数器)是用于存放下一条指令地址的地方。
某个线程正在占用CPU时间，其实是PC值指向该线程所占的内存，并正在逐条取到CPU寄存器中进行运算。
该时间片结束后，PC值要指向下一个线程所占用的内存中，进行类似的运算。
其他线程都轮流一遍后，将又回到原来那个线程暂停的位置继续运算。
所以，从一个线程转换到另外一个线程去执行时，要保存此线程的现场，包括此线程下一条指令的位置(PC值)、此线程所使用的各个寄存器值等。
当此线程又拥有CPU时间时，将保存的PC值赋给PC寄存器，保存的各个寄存器值再赋给各个寄存器。
除了保存现场与恢复现场外，另外关键的一点是，操作系统能够改变PC 值;--;强制把使用CPU的权限从一个任务切换到另一个任务，这就用到了中断。
单片机抢占式实时多任务处理的简易实现方法
第12期 2009年12月工矿自动化Industry and Mine AutomationNo.12 Dec.2009 经验交流文章编号:1671-251X (2009)12-0079-04单片机抢占式实时多任务处理的简易实现方法邹哲强(煤炭科学研究总院常州自动化研究院,江苏常州 213015) 摘要:提出了一种采用软件扩展中断技术的简易实时多任务调度程序设计方法,详细介绍了1个调度程序和4个系统调用即软中断触发调用、硬中断进入调度、硬中断退出调用及陷阱调用的实现,并给出了相应的程序框图。
该软中断单片机抢占式实时多任务处理方法具有核心程序短、效率高、使用简单等优点,适合于单片机级的应用。
关键词:单片机;实时;多任务;调度;软中断;硬中断;抢占式 中图分类号:T D672 文献标识码:BSimple Implementation Met hod of Preemptive and Real 2time Multitask Processing forSingle 2chip MicrocomputerZOU Zhe 2qiang(Changzhou Automation Research Instit ute of CCRI.,Changzhou 213015,China ) Abstract :The paper proposed a design met hod of simple real 2time multitask dispatching p rogram using software expanding interruption technology ,int roduced implementation of one dispatching p rogram and four system ’s dispatchings namely t riggering call of software interruption ,call in of hardware interruption ,call out of hardware interruption and call t rap ,and gave corresponding program diagrams.The met hod has advantages such as short core p rograms ,high efficiency and simple to use ,which is suitable for application of single 2chip microco mp uter.K ey w ords :single 2chip microcomp uter ,real 2time ,multitask ,dispatching ,software interruption ,hardware interruption ,preemption 收稿日期:2009-08-26作者简介:邹哲强(1962-),男,高级工程师,煤炭科学研究总院常州自动化研究院副院长,长期从事煤矿自动化技术研究工作。
单片机的多任务思考
单片机的多任务处理思考对于单片机这样一个非常基础的控制芯片，我们常常用于处理一些针对性比较强的任务，任务的性质比较简单，而且流程是按照顺序执行的，逻辑上非常直白。
下面是单片机常见的顺序执行流程现实中的情况往往比这要复杂一些例如，显示需要定时刷新，红外接收器接受数据需要立即响应并解码，超声波的数据需要立即分析，这些情况利用中断端口的实时响应特性解决，如果端口的数量比较多，而且要求响应时间比较短，那么程序的结构就不能按照正常的顺序执行来设计。
此时，单片机的多任务处理的要求就提出来了，电脑操作系统中有多线程和多任务处理的能力，根据他们的设计思路，我们是不是可以设计出一个符合单片机特性的多任务的程序结构呢！而且对于这个多任务程序结构中不能太依赖单片机的特殊资源，原因就是方便程序的移植。
在计算机的编程中，一个基本的概念就是同时对多个任务进行控制。
许多程序设计都要求程序能够停下手头的工作，改为处理其他一些问题，再返回主程序。
可以通过多种途径达到这个目的。
单片机中是通过硬件级的中断实现的。
尽管这是一种有效的方法，但编出的程序很难移植，这样就另外一个问题，代价高昂问题，如果所有的编程都需要从头开始编写，尽管这个问题在其他的项目中，也曾遇到过，那么时间价值就浪费掉了，所以多任务的一个基本要求就是不要太依赖硬件给予的特殊资源，其通用性的价值要体现出来。
好了，现在我们来看，为了同步完成多项任务，单片机的实际运行效率就要提上来，基础单片机的运行速度是1us ，通过提高单片机的晶振频率或者采用增强型的单片机其速度可以更快！而一个单片机的所有任务流程执行下来，如果需要5秒以上，那么对于单片机的来说是难以接受的，其实我们仔细把任务的流程抛开来看的化，我们会发现，单片机的真正执行指令的时间并不长，大部分的时间都在延时程序中中空运转。
如果我们能把延时的程序，利用起来，做里外一个工作，那么我们的系统就可以实现两个任务，每个任务的如果只需要简单的逻辑判断，没有非常耗时的浮点运算（其实这也不是单片机的强项）那么我是不是可以多执行两个任务或者N 个任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机指令的多任务处理与调度算法在单片机嵌入式系统的开发中，多任务处理与调度算法是一项关键
技术。
单片机是一块集成了CPU、RAM、ROM、I/O等硬件资源的芯片，它通常具有计算能力较弱的特点。
为了充分利用单片机的资源，
提高系统的效率，多任务处理与调度算法应运而生。
一、概述
多任务处理是指在单片机系统中同时执行多个任务。
由于单片机的
执行速度有限，任务的数量和复杂性都会对系统性能产生影响。
因此，任务调度算法的设计和实现变得尤为重要。
多任务处理可以极大地提
高系统的实时性、处理能力和资源利用率。
二、多任务处理的方法
1. 时间片轮转调度算法
时间片轮转调度算法是一种基本的任务调度算法，它将任务按照一
定的顺序进行切换。
每个任务被分配一个时间片，当时间片用完后，
系统将切换到下一个任务。
这种调度算法可以平均分配CPU时间，但
是在任务切换的时间上会产生一定的开销。
2. 优先级调度算法
优先级调度算法是根据任务的优先级来决定任务的执行顺序。
优先
级高的任务将优先被执行，而优先级低的任务则处于等待状态。
这种
调度算法对于有一些紧急任务的系统非常适用，但如果任务的优先级设置不当，会导致其他任务无法得到执行的情况。
3. 事件驱动调度算法
事件驱动调度算法是根据任务的事件来进行调度的。
每个任务都有一个触发事件，当事件发生时，相应的任务将得到执行。
这种调度算法可以避免不必要的任务切换，提高系统的实时性和资源利用率。
三、多任务处理的实现
1. 任务管理
在多任务系统中，任务管理是一个重要的环节。
需要定义任务的属性和优先级，并根据系统的需求合理分配任务的资源。
任务管理需要考虑任务的并发执行、任务间的通信和同步等问题。
2. 任务切换
任务切换是指在多任务系统中，完成从一个任务的执行到另一个任务的执行的过程。
这时需要保存和恢复任务的上下文信息，以保证任务能够正确地继续执行。
任务切换也会引入一定的开销，因此需要合理规划任务切换的时机和频率。
3. 任务间通信
多任务系统中，任务间通常需要进行数据共享和信息传递。
常见的任务间通信方式有同步机制和互斥机制。
同步机制用于保证任务的协同工作，互斥机制用于避免多任务对共享资源的冲突访问。
四、案例分析
以一个简单的温度控制系统为例，假设系统有两个任务：采集温度和控制温度。
采集温度任务负责读取传感器数据，控制温度任务负责根据采集到的数据进行温度调节。
系统初始化时，将任务按照优先级进行调度，采集温度任务优先级较高。
任务切换时，采集温度任务会周期性地读取传感器数据，并将数据传递给控制温度任务。
控制温度任务会根据采集到的数据进行相应的操作，比如控制加热器开关。
同时，系统还需考虑异常情况的处理，比如温度超出设定范围等。
在这种情况下，系统应立即进行任务切换，并采取相应的措施，比如关闭加热器。
五、总结
多任务处理与调度算法是提高单片机嵌入式系统性能的核心技术之一。
合理的任务调度算法能够充分利用单片机的资源，提高系统的实时性和效率。
在多任务处理中，任务管理、任务切换和任务间通信是需要重点关注的问题。
通过合理设计和实现，可以实现稳定可靠的多任务处理系统。
