回弹法检测混凝土抗压强度作业指导书
砂浆回弹法检测抗压强度作业指导书
砂浆回弹法检测抗压强度作业指导书砂浆是建筑施工中常用的一种材料，其质量的好坏直接影响到建筑物的承载能力和使用寿命。
砂浆的强度是评价其品质的重要指标之一，而砂浆回弹法检测抗压强度是一种比较简便、准确的检测方法。
本文将介绍砂浆回弹法检测抗压强度的作业指导书，以便工作者能够更好地进行检测作业。
一、仪器设备进行砂浆回弹法检测抗压强度所需的仪器设备主要有回弹仪、毛刷、钩梯和张力螺纹等。
其中，回弹仪是最主要的设备，其用途是测量物体受到外力作用后回弹的程度，因而能够确定物体的硬度和强度。
回弹仪的工作原理是基于弹性力学和动力学原理。
二、砂浆的制备在砂浆回弹法检测抗压强度之前，首先需要进行砂浆的制备。
具体来说，砂浆的制备过程如下：首先将水倒入桶中，并打入适量的水泥和砂子，然后将其用力搅拌，直至呈现出均匀的状态。
待砂浆制备好后，应在2小时之内进行检测。
如果制备时间过长，砂浆的强度会受到影响，会对检测结果产生偏差。
三、检测步骤在进行砂浆回弹法检测抗压强度时，首先应将砂浆样品用光滑平坦的表面压制成为规定尺寸的小块，并擦干表面的水分。
然后，将测试仪器放在样品的中央位置，将其牢固放置，以避免被施加的压力太大而导致仪器移位。
接下来，应将仪器的指针归零，并将回弹仪垂直于样品表面，用自身的重力施加压力，并记录仪器指针指示的数值。
这一步骤应重复至少三次，以保证检测结果的准确度。
四、数据处理进行完砂浆回弹法检测抗压强度之后，应将所得数据处理出样品的抗压强度值。
具体来说，可以采用下列公式进行计算：抗压强度 = 14.2 ×回弹值其中，14.2是经过实验验证的常量。
同时，在处理数据时还要注意将不同样品的检测结果进行对比和分析，以便确定砂浆的质量。
五、检测注意事项在进行砂浆回弹法检测抗压强度时，应注意以下事项：首先，要保证样品的制备质量，以免影响检测结果的准确度；其次，要对仪器进行定期维护和检查，以保证其正常工作；此外，检测时还要注意安全，谨防仪器滑落或碰撞，以免对人员和设备造成伤害。
回弹法检测混凝土作业指导书{作文类}

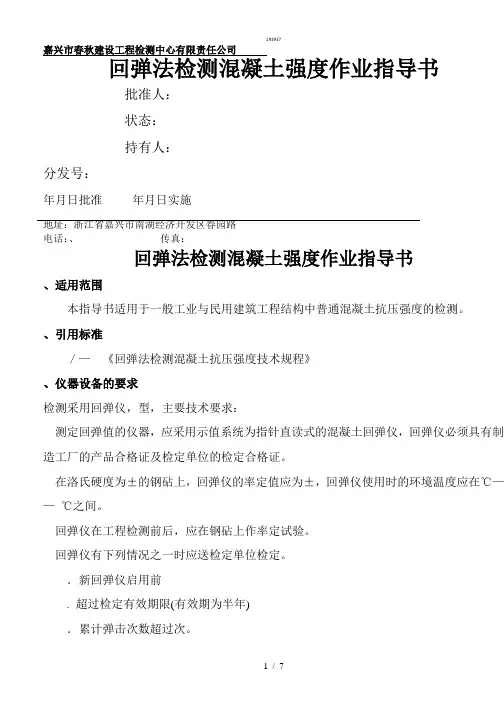

嘉兴市春秋建设工程检测中心有限责任公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：分发号：年月日批准年月日实施地址：浙江省嘉兴市南湖经济开发区春园路电话：、传真：回弹法检测混凝土强度作业指导书、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
、引用标准／—《回弹法检测混凝土抗压强度技术规程》、仪器设备的要求检测采用回弹仪，型，主要技术要求：测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
在洛氏硬度为±的钢砧上，回弹仪的率定值应为±，回弹仪使用时的环境温度应在℃——℃之间。
回弹仪在工程检测前后，应在钢砧上作率定试验。
回弹仪有下列情况之一时应送检定单位检定。
．新回弹仪启用前. 超过检定有效期限(有效期为半年)．累计弹击次数超过次。
. 经常规保养后，钢砧率定值不合格。
．遭受严重撞击或其他伤害。
回弹仪率定试验宜在室温±℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约０。
弹击杆每旋转一次的率定平均值均符合±的要求。
、检测结构或构件混凝土强度时，应具有下列资料.工程名称、部位及设计、施工单位、监理单位和甲方名称;.结构或构件名称、外形尺寸、数量及混凝土强度等级。
.水泥品种、标号、安定性、厂名。
砂、碎石种类、粒径。
外加剂或掺合料品种、掺量。
混凝土配合比等。
.施工时材料计量情况，模板、浇筑、养护情况及成型日期等。
.必要的设计图纸和施工记录。
.检测原因。
、抽样方法及样本大小以及技术要求检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列要求：一、单个检测：适用于单独的结构或构件的检测。
二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
试验室资质评审结构混凝土试验作业指导书
目录一回弹仪测定水泥混泥土强度试验作业指导书 (1)二钢筋保护层厚度和钢筋间距、位置检测作业指导书 (3)三内部缺陷(裂缝宽度)作业指导书 (3)一、回弹仪测定水泥混泥土强度试验作业指导书1.依据标准：《公路路基路面现场测试规程》JTG3450-2019、JGJT23-20112.试验目的及适用范围：2.1目的：对水泥混凝土路面及其他构筑物的普通混凝土抗压强度的快速评定；2.2适用范围：2.2.1本方法适用于在现场对水泥混凝土路面及其他构筑物的普通混凝土抗压强度的快速评定所试验的水泥混凝土厚度不得小于100mm，温度应不低于10℃。
2.2.2回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。
3.试验准备：3.1试验仪器○1混凝土回弹仪○2酚酞酒精溶液：浓度1％。
○3手提式砂轮。
○4钢砧：洛氏硬度HRC60±2。
○5其他：卷尺、游标卡尺、凿子、锤、吸耳球等。
3.2准备工作3.2.1当为水泥混凝土路面时，将一块混凝土板作为一个试样，试样的选择按附录A的方法进行。
每个试样的测区数不宜少于10个，相邻两测区的间距不宜大于2m；测区宜在试样的可测表面上均匀分布，并宜避开板边板角。
3.2.2一个测区的面积宜不小于200mm×200mm，每一测区宜测定16个测点，相邻两测点的间距宜不小于3cm，测点距路面边缘或接缝的距离应不小于5cm。
3.2.3对龄期超过3个月的硬化混凝土，应测定混凝土表层的碳化深度进行回弹值修正，也可用砂轮将碳化层打磨掉以后进行测定，但经打磨的与未经打磨的回弹值不得混在一起计算或与试块强度比较(未打磨)。
4.试验步骤：根据《公路路基路面现场测试规程》JTG3450-2019（T0954-1995）的检测方法进行检测。
5.结果整理：5.1对一个测区的16各测点的回弹值，去掉3个最大值及3个最小值，将其余10个回弹值按式(T 0954-1)计算测区平均回弹值。
12—作业指导书 回弹、钻心检测抗压强度

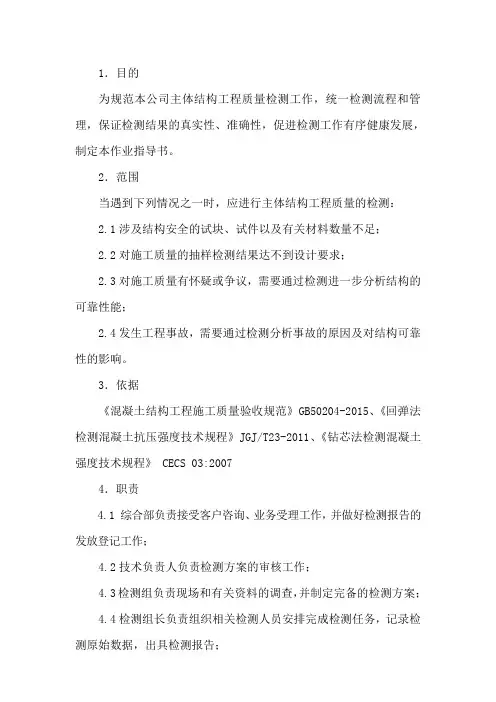

1．目的为规范本公司主体结构工程质量检测工作，统一检测流程和管理，保证检测结果的真实性、准确性，促进检测工作有序健康发展，制定本作业指导书。
2．范围当遇到下列情况之一时，应进行主体结构工程质量的检测：2.1涉及结构安全的试块、试件以及有关材料数量不足；2.2对施工质量的抽样检测结果达不到设计要求；2.3对施工质量有怀疑或争议，需要通过检测进一步分析结构的可靠性能；2.4发生工程事故，需要通过检测分析事故的原因及对结构可靠性的影响。
3．依据《混凝土结构工程施工质量验收规范》GB50204-2015、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011、《钻芯法检测混凝土强度技术规程》 CECS 03:20074．职责4.1 综合部负责接受客户咨询、业务受理工作，并做好检测报告的发放登记工作；4.2技术负责人负责检测方案的审核工作；4.3检测组负责现场和有关资料的调查，并制定完备的检测方案；4.4检测组长负责组织相关检测人员安排完成检测任务，记录检测原始数据，出具检测报告；4.5检测报告的编制由检测人员签字，检测人员必须对检测结果的真实性、准确性负责；检测报告的审核由规定各检测项目的报告审核人员签字，审核人员必须对报告的准确性、规范性负责；检测报告的签发由授权签字人批准，批准人对检测报告的合法性负责。
5．工作流程5.1主体结构工程质量检测工作程序，宜按图5.1的框图进行。
图5.1 主体结构质量检测工作程序框图5.2现场和有资料的调查，应包括下列工作内容：5.2.1收集被检测建筑结构的设计图纸、设计变更、施工记录、施工验收和工程地质勘察等资料；5.2.2调查被检测建筑结构现状缺陷，环境条件，使用期间的加固与维修情况和用途与荷载等变更情况；5.2.3向有关人员进行调查，了解与检测相关的具体情况；5.2.4进一步明确委托方的检测目的和具体要求，并了解是否已进行过检测。
5.3主体结构质量检测应有完备的检测方案，检测方案应征求委托方的意见，并应经过审定。
JGJT23-2011新版回弹法检测混凝土强度作业指导书模板
b．当该结构或构件的测区强度值中出现小于10.0Mpa时：fcu.e<10.0Mpa。
c、当构件测区数≥10个时或当按批量检测时，应按下列公式计算：
fcu.e=mfccu—1.645sfccu
d．当批量检测时，应该按下式计算：
式中：fccu.i0——第i个测区修正前的混凝土强度换算值（MPa）精确0.1Mpa。
fccu.i1——第i个测区修正后的混凝土强度换算值（MPa）精确0.1Mpa。
5.5 泵送混凝土制作的结构或构件的混凝土强度的检测应符合下列规定:
a、当碳化深度值不大于2.0mm时，每一测区混凝土强度换算值应按JGJ/T 23-2011附录B取测区强度换算值；
fcor，m——分别为第i个芯样试件(Φ100×100mm)的抗压强度平均值（MPa），精确0.1Mpa。
fcu，m——150mm同条件立方体试块混凝土强度平均值（MPa）精确0.1Mpa。
fccu.m0——对应于钻心部位或同条件立方体试块回弹测区混凝土强度换算值的强度平均值（MPa），精确0.1Mpa。
回弹法检测混凝土强度作业指导书
批准人：
状态：
持有人：
回弹法检测混凝土强度作业指导书
1、适用范围
本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准
JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》
3、仪器设备的要求
检测采用回弹仪，ZC3-A型，主要技术要求：
3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
超声回弹综合法混凝土强度实验指导书
《土木工程结构试验》超声－回弹综合法测定混凝土强度实验指导书土木与建筑学院结构中心二0一一年超声－回弹综合法测定混凝土强度实验指导书超声回弹综合法适用于以中型回弹仪低频超声仪按综合法检测建筑结构和构筑物中的普通混凝土抗压强度值，其中混凝土强度换算值cf是根据用综合法cu取得的测值换算成相当于被测结构物所处条件及龄期下边长150mm立方体试块f是相应于强度换算值总体分布中保证率不的抗压强度值，混凝土强度推定值cu,e低于95％的强度值。
本方法不适用于下列情况的结构混凝土：1)遭受冻害、化学侵蚀、火灾以及高温损失；2）被测构件的混凝土厚度小于100mm；3）结构表面温度小于-4℃或大于60℃。
一、实验目的通过该试验应达到以下目的：1．了解回弹仪的基本构造，掌握回弹仪的正确使用方法；2．熟练掌握非金属超声仪的使用方法；3．处理回弹值及超声声时值结果，掌握对被测混凝土构件的抗压强度综合评定方法；4．培养结构试验与量测的动手能力和科学研究的分析能力。
二、主要仪器与设备1．HT—225混凝土回弹仪；2．DJUS－05非金属超声波仪；3．打磨工具、耦合剂以及计算器等。
三、实验步骤1．回弹仪的使用及率定操作；2．选取构件及构件测区处理；A）测区布置应符合：当按单个构件检测时应在构件上均匀布置测区每个构件上的测区数不应少于10个；对长度小于或等于2m的构件其测区数量可适当减少但不应少于3个。
B ）测区布置在构件混凝土浇灌方向的侧面；测区均匀分布相邻两测区的间距不宜大于2m ；测区避开钢筋密集区和预埋件；测区尺寸为200mm×200mm ；测试面应清洁平整干燥不应有接缝饰面层浮浆和油垢并避开蜂窝麻面部位必要时可用砂轮片清除杂物和磨平不平整处并搞净残留粉尘。
C ）结构或构件上的测区应注明编号并记录测区位置和外观质量情况；结构或构件的每一测区宜先进行回弹测试后进行超声测试，且回弹值和超声声速值必须一一对应。
3．回弹值的测量用回弹仪测试时宜使仪器处于水平状态测试混凝土浇灌方向的侧面。
混凝土回弹检测方法及操作指引
混凝土回弹检测方法及操作指引一、仪器准备仪器准备：1、混凝土回弹仪（需经过法定计量检定机构按现行行业标准进行检定过并合格2、浓度为1%~2%的酚酞酒精溶液（由评估组提前一天通知项目现场自备）3、洗耳球4、锤子、钢钎（测量碳化深度使用）5、必要的设计图纸和施工记录。
二、概述1、回弹法检测混凝土的抗压强度，是现场检测用的最广泛的混凝土抗压强度无损检测方法。
这是获取混凝土质量和强度的最快速、最简单和最经济的无损检测方法。
2、混凝土回弹仪是用一弹簧驱动弹击锤并通过弹击杆弹击混凝土表面所产生的瞬时弹性变形的恢复力，使弹击锤带动指针弹回并指示出弹回的距离。
以回弹值（弹回的距离与冲击前弹击锤与弹击杆的距离之比，按百分比计算）作为混凝土抗压强度相关的指标之一，来推定混凝土的抗压强度。
3、严格意义上来说，回弹法检测的是混凝土的表面硬度。
4、本操作根据《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，该规程已于2011年12月1日实施。
5、技术要求：（1）水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J;（2）在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤跳起点应位于指示刻度尺上的“0”处；（3）在洛氏硬度HRC为60±2的钢砧上，回回弹仪的率定值应为80±2；（4）数字式回弹仪应带有指针直读系统；数字显示的回弹值与指针直读示值相差不应超过1；（5）回弹仪使用时的环境温度应为（-4～40）℃。
三、检测技术1、采用回弹法检测混凝土强度时，需具有下列资料:（1）工程名称、设计单位、施工单位；（2）构件名称、数量及混凝土类型（是否泵送）、强度等级；（3）水泥安定性，外加剂、掺合料品种；混凝土配合比等；（4）施工模板、混凝土浇筑、养护情况及浇筑日期等；（5）必要的设计图纸和施工记录。
2、抽检构件数量（1）选择10个竖向构件，测区离构件端部或施工缝边缘的距离不宜大于0.5m ，且不宜小于0.2m，测区的面积不宜大于0.04m2。
2.混凝土强度试验检测(超声回弹法)作业指导书
混凝土强度试验检测（超声回弹法）作业指导书1．目的为使测试人员在做超声回弹法检测混凝土强度时有章可循，合乎操作规范，特制定本规程2．适用范围用超声仪和回弹仪在同一混凝土机构或构件上测得声速值和回弹值，推定混凝土强度。
进行超声回弹法测试前，应进行混凝土均匀性测试。
当被判定混凝土均匀性不合格的机构或构件不宜超声回弹法。
超声回弹法可用于强度为10.0-50.0MPa的混凝土。
3.检测依据3.1检测依据的技术标准1、《水运工程混凝土试验规程》JTJ270—1998；2、《港口工程混凝土非破损检测技术规程》JTJ/T272—1999；3、《超声回弹综合法检测混凝土强度技术规程》CECS02：2005；3.2合同文件工程检测合同或检测委托书是检测依据标准之一，检测人员进场前，应了解合同和检测委托书的主要内容，合同义务必须履行。
当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。
4.仪器设备1、ZC3-A砼回弹仪2 、RS-ST01D(P)型非金属超声波检测仪；3、38kHz厚度振动式换能器5.检测前准备5.1 超声波检测仪应满足下列要求5.1.1 超声仪发射电压不小于800V，并分档可调；5.1.2 接收灵敏度≤50μV；5.1.3 接收增益连续可调；5.1.4 接收放大器频带（频响范围）10-250kHz以上;5.1.5 仪器应具有衰减器，衰减范围0-80dB以上，最小分度1dB；5.1.6 仪器应具有波形显示系统，能清晰、稳定地显示波形。
波形可以在时间轴上展开与压缩；5.1.7 声延迟40~5000μs以上，连续可调。
5.1.8 计时范围1~9999μs，计时器最小读数0.1μs。
5.1.9 能用游标测量波形上任一点的声时；5.1.10 能量测接收波幅值。
5.2 换能器的技术要求5.2.1 具备不同标称频率的换能器，平面换能器的频率宜选用20~200kHz；5.2.2 径向换能器应密封、防止漏水，并能在0.6MPa以上的水中正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxxxxx公司回弹法检测混凝土抗压强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：回弹法检测混凝土抗压强度试验作业指导书一、适用范围适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。
采用《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)附录A进行强度换算的，符合以下条件的非泵送混凝土；符合以下条件按JGJ/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算的泵送混凝土：1 混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准；2 采用普通成型工艺；3 采用符合国家标准规定的模板；4 蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况；5 自然养护且龄期为（14~1000）d；6 抗压强度为（10.0~60.0）MPa。
二、参考标准《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)《建筑结构检测技术标准》(GB/T 50344-2004)《混凝土结构现场检测技术标准》(JGJ/T50784—2013)三、仪器设备检测采用回弹仪，回弹仪除应符合现行国家标准《回弹仪》JJG 817规定外，尚应符合下列规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J；2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“0”处；3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2；4.数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1；5.回弹仪使用时的环境温度应在-4℃～+40℃之间；6.回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前；b. 超过检定有效期限；c．数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d. 经保养后，在钢砧上的率定值不合格；e．遭受严重撞击或其他伤害。
四、检测步骤1、确定结构或构件混凝土强度检测的适用范围及构件数量，应符合下列规定：(1) 单个检测：应符合《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)第4.1.4条：对一般构件，测区数不宜少于10个。
当受检构件数量大于30个且不需要提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m且另一方向尺寸不大于0.3m时，每个构件的测区数量可适当减少，但不应少于5个。
(2) 批量检测：对于混凝土生产工艺、强度等级相同，原材料、配合比、养护条件基本一致且龄期相近的一批同类构件的检测应采用批量检测。
按批量进行检测时，应随机抽取构件，抽检数量不宜少于同批构件总数的30%且构件数量不宜少于10个。
当检测批构件数量大于30个时，抽样构件数量可适当调整，并不得少于国家现行有关规定的最少抽样数量。
按批量进行检测时样本容量的确定：根据各检测批的容量(即构件数量)按现行国家标准《建筑结构检测技术标准》(GB/T50344-2004)第3.3.13条对各类检测检测批最小样本容量的要求(见表1-1)分别确定各检测批的样本容量(即抽检构件数量)。
当检测批容量不大于10时，对检测批进行全检。
2、回弹测区的确定，应符合以下规定：(1) 每一结构或构件测区数不少于10个；，对某一方向尺寸小于4．5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；(2) 相邻两测区的间距应控制在2m 以内，测区离构件边缘的距离不宜大于0.5m ，且不宜小于0.2m ；(3) 测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面。
当不能满足这一要求时，方可选在使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面；(4) 测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。
在构件的受力部位及薄弱部位必须布置测区，并应避开预埋件。
(5) 测区的面积不宜大于0.04m 2；(6) 检测面应为原状混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且应有残留的粉末或碎屑；(7) 对于弹击时会产生颤动的薄壁、小型构件应进行固定；(8) 检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。
(9) 测点宜在测区范围内均匀分布，相邻两测点的净距一般不小于20mm ，测点距构件边缘或外露钢筋、预埋件的距离一般不小于30mm 。
测点不应在气孔或外露石子上，同一测点只允许弹击一次。
每一测区应记取16个回弹值，每一测点的回弹值读数估读至1。
(10) 当检测条件与《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2011)第 6.2.1条和第6.2.2条的适用条件有较大差异时，可采用在构件上钻取的混凝土芯样或同条件试块对测区混凝土强度换算值进行修正。
芯样的钻取选择在结构或构件的受力较小，且混凝土强度具有代表性的部位，避开主筋、预埋件和管线。
对同一强度等级混凝土修正时，芯样数量不应少于6个，公称直径宜为100mm ，高径比为1。
芯样应在测区内钻取，每个芯样应只加工一个试件。
同条件试块修正时，试块数量不应少于6个，试块边长应为150mm 。
计算时，测区混凝土强度修正量及测区混凝土强度换算值的修正应符合下列规定：测区混凝土强度修正量应按以下公式计算：△tot = ƒcor,m －ƒc cu,m0ƒcor,m = 11ni n =∑ƒcor,iƒccu,m0= 11n i n =∑ƒccu,i式中：△tot —测区混凝土修正量（MPa ）,精确到0.1 MPa ；ƒcor,m —芯样试件混凝土强度平均值（MPa ）,精确到0.1 MPa ；ƒc cu,m0 —对应钻芯部位回弹测区混凝土强度换算值的平均值（MPa ）,精确到0.1MPa ；ƒcor,i —第i 个混凝土芯样试件的抗压强度；ƒc cu,i —对应于第i 个芯样部位的测区回弹值和碳化深度值的混凝土强度换算值，精确到0.1 MPa 。
测区混凝土强度换算值的修正应按下式计算： ƒc cu,il =ƒc cu,i0+△tot式中：ƒc cu,i0 —第i 个测区修正前的混凝土强度换算值，精确到0.1 MPa ； ƒc cu,il —第i 个测区修正后的混凝土强度换算值，精确到0.1 MPa 。
即用钻芯法所得的混凝土抗压强度平均值减去回弹法得到的对应测区混凝土强度换算值的平均值后，可得到钻芯法修正量。
再用回弹法的混凝土强度推定值加上修正量，得到修正后的混凝土强度推定值。
3、碳化深度的测量，应符合以下规定：(1) 回弹值测量完毕后，应选择不少于构件的30%测区数在有代表性的位置上测量碳化深度值，取其平均值为该构件每测区的碳化深度值。
当碳化深度值极差大于2.0mm 时，应在每一测区测量碳化深度值。
(2) 测量碳化深度值时，可用合适的工具在测区表面形成直径约15mm 的孔洞，其深度大于混凝土的碳化深度。
然后除净孔洞中的粉末和碎屑，不得用水擦洗。
立即用浓度为1%~2%酚酞酒精溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界线清晰时，再用深度测量工具测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离测量，并应测量3次，取其平均值，该距离即为混凝土的碳化深度值，每次读数精确至0.25mm 。
4、回弹值的计算，应符合以下规定：(1) 计算测区平均回弹值时，应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值按下列公式计算：10101∑==i im RR式中：R m ——测区平均回弹值,精确至0.1； R i ——第i 个测点的回弹值。
(2) 回弹仪非水平方向检测混凝土浇筑侧面时,应按下列公式修正：ααa m m R R R +=式中：αm R ——非水平方向检测时测区的平均回弹值，精确至0.1；αa R ——非水平方向检测时回弹值修正值，按JGJ/T23-2001的附录表C 采用。
(3) 回弹仪水平方向检测混凝土浇筑表面或底面时，应按下列公式修正：ta t m m R R R +=b a b m m R R R +=式中：t m R 、tm R ——水平方向检测混凝土浇筑表面、底面时，测区的平均回弹值，精确至0.1；t a R 、t a R ——混凝土浇筑表面、底面回弹值的修正值，按JGJ/T23-2001附录表D 采用。
(4) 当检测时仪器为非水平方向且测试面为非混凝土浇筑侧面时，则应先按JGJ/T23-2011附录表C 对回弹值进行角度修正，然后再按JGJ/T23-2011附录表D 对修正后的值进行浇筑面修正。
5、混凝土强度的计算，应符合以下规定：(1) 结构或构件第i 个测区混凝土强度换算值，可根据求得的平均回弹值R m 和平均碳化深度值d m ，按统一测强曲线换算表(JGJ/T23-2011的附录A 表)得出，泵送混凝土还应按本指导书附录B 计算。
(2) 由各测区的混凝土强度换算值可计算得出结构或构件混凝土的强度平均值。
当测区数不少于10个时，应计算强度标准差。
平均值及标准差应按下列公式计算：nni cicu c cuf f m ∑==1,1)()(122,--=∑=n m n f S ni c cu f c i cu c cu f式中：mf cu c ——构件混凝土强度平均值(MPa)，精确至0.1MPa ；n ——对于单个检测的构件，取一个构件的测区数；对于批量检测的构件，取被抽取构件测区数之和；Sf c cu ——结构或构件测区构件混凝土强度标准差(MPa)，精确至0.01MPa 。
注：测区混凝土强度换算值是指按JGJ ／T23—201l 规程检测的回弹值和碳化深度值，换算成相当于被测结构或构件的测区在该龄期下的混凝上抗压强度值。
(3) 结构或构件混凝上强度推定值（e cu f ,）应按下列公式确定： a ．当该结构或构件测区数少于10个时：ccu e cu f f min ,,=式中: ccu f min ,——构件中最小的测区混凝土强度换算值（MPa ），精确至0.1 MPa 。
b ．当该结构或构件的测区强度值中出现小于10.0MPa 时：e cuf ,＜10.0MPac 、当结构或构件的测区数不少于10个时或当按批量检测时，应按下列公式计算：ccu f c cu f e cu s m f 645.1,-=注：构件混凝土强度推定值指相应于强度换算值总体分布中保证率不低于95%的结构或构件中的混凝土抗压强度值。
(4) 对于按批量检测的构件，当该批构件混凝土强度标准差出现下列情况之一时，则该批构件应全部按单个构件检测。
a.当该批构件混凝土强度平均值小于25MPa 时Sf c cu >4.5MPab.当该批构件混凝土强度平均值不小于25MPa 时Sf c cu >5.5MPa五、注意事项1.保证回弹仪处于标准状态；2.回弹仪操作的基本要求是：用力均匀缓慢，扶正垂直对准测面，不晃动，严格按“四步法”（指针复零，能量操作，弹击操作，回弹值读取）程序操作。
