陶瓷的热震性及增韧
断裂开始和裂纹扩展的统一理论
比较断裂理论和损伤理论及参数，结论相悖。
原因是二者所引用的理论基础及其判断依据不同。前者注重 的是裂纹成核，后者关心的是已有裂纹的扩展。它们分别适 用于致密陶瓷和诸如耐火材料的多孔材料 Hasselman为弥补临界应力断裂理论只注重裂纹成核问题 和抗热震损伤理论只强调裂纹扩展的不足，将二者结合起来， 建立了以断裂力学为基础的断裂开始和裂纹扩展的统一理论 初始裂纹很短 c:激发裂纹扩展的临界温差 初始裂纹很长
陶瓷的抗热震性
LOGO
黄泽亚 2012.12
讨论要点
陶瓷材料热震性产生根源及其研究意义 抗热震评价理论 陶瓷材料的抗热震性的影响因素 如何提高陶瓷材料热震性能
抗热震性的定义
主要指陶瓷材料承受一定程度的温度急剧变化而结 构不致被破坏的性能称为抗热震性（Thermal Shock Resistance），又称抗热冲击性或热稳 定性。
热震性的研究意义
以氧化锆为例 氧化锆陶瓷优异的常温力学性能使 它越来越受到人们的重视。改善抗热震性是拓展氧 化锆陶瓷应用范围的重要方面 改善陶瓷刀具的抗热震性，提高刀具的耐用度
陶瓷材料抗热震评价理论
抗热震断裂理论 (基于热弹性理论）
代表理论是Kingery的“临界应力断裂理论”
抗热震损伤理论(基于断裂力学的观点) 统一理论—断裂开始和裂纹扩展的统一理论
纳米颗粒增韧及机理
Niihara把纳米颗粒增韧的机理归结为：
1)组织的微细化作用。抑制晶粒成长和减轻异常晶粒的长大； 2)残余应力的产生使晶粒内破坏成为主要形式； 3)控制弹性模量E和热膨胀系数a等来改善强度和韧性等； 4)晶内纳米粒子使基体颗粒内部形成次界面，并同晶界纳米相 一样具有钉扎位错的作用。
对于陶瓷材料一般是指抗热震断裂性能和抗热震损伤性能。 抗热震断裂性能的指标是材料能够承受的最大热冲击温差 （一般为一次）； 抗热震损伤性能的指标是材料能够承受热循环冲击的能力 （一定温差下的承受次数）； 无论何者都与材料内部的热应力有关（不均匀受热所致）。
热震性的产生根源
热震性的根源—热应力 第一类热应力 由材料的各向异性引起，也叫组织应力 第二类热应力
提高陶瓷材料抗热震性的途径
改善材料的热膨胀与热导率
单一致密陶瓷材料来说，其热膨胀系数几乎是个定值。 降低弹性模量、提高气孔率或微裂纹密度的手段又常常会伴随着材料机 械性能和热导率的降低。 而通过向基体内添加具有低热膨胀系数、低弹性模量或高热导率的材料， 就可以达到上述目的。
因此，材料的复合化成为提高材料抗热震性能的有效途径。
以Hasselman的“断裂开始和裂纹扩展的 统一理论”最为 人们所接受。
抗热震断裂理论
Kingery基于热弹性理论，以热应力和材料固有强度 之间的平衡条件作为判断热震断裂的依据，即：
f
H
当温度急变(△T)引起的热冲击应力超过了材料的固有强度H ， 则发生瞬时断裂，即热震断裂。 ET 急剧冷却而产生于材料表面的拉应力表示为： t 1 f (1 ) k f (1 ) 抗热震参数R R Tc ( ) E E 从抗热震参数R表达式可见,材料如果同时有高的强度（ f ） 热导率（k）和低的热膨胀系数（）、杨氏模量（E）、泊松 比（），则具有较高的抗热震能力
抗热震断裂参数
k:热导率 :热膨胀系数
显微结构对抗热震性的影响
材料组分确定后,显微结构就成为影响材料热学力学 性质的决定因素. 显微结构主要包括晶粒的形态大小,气孔和微裂纹的 大小、形态、和分布情况以及增韧纤维的排布和编 织形式等。 抗热震随着晶粒的增大有较大的提高，原因在于晶 粒越大，强度越低，而弹性模量和泊松比不变。 大小均匀且弥散分布的众多气孔作为既存裂纹能够 分散消耗热弹性应变能，圆滑的气孔内壁有助于松 弛应力，从而利于改善材料的抗热震损伤性能。
ZrO2相变增韧
非相变第二相颗粒增韧及机理
碳化物(SiC、TiC、B4C)、氮化物(TiN)、硼化物(TiB2)第 二相粒子为增韧相 !!!高熔点、高强度、高弹性模量 用于弥散强韧化Al203的硬质颗粒除了单一化合物以外，还 可以是复合化合物比如TiCN颗粒等 颗粒弥散增韧与温度无关，可以作为高温增韧机制 影响第二相颗粒复合材料增韧效果的主要因素为基体与第二 相颗粒的弹性模量及热膨胀系数仅及两相的化学相容性 颗粒弥散增韧的主要增韧机制有：热膨胀失配增韧、裂纹桥 联和裂纹偏转增韧，
延性颗粒增韧及机理
在脆性陶瓷基体中加入第二相延性颗粒能明显提高材料的断 裂韧性。目前，用于增韧补强A1203陶瓷的金属颗粒主要 有Mo、Cr、Ni、Ag、Ti、Fe、Cu、W、Nb等 延性颗粒增韧的陶瓷基复合材料的高温力学性能不好,但是 可以显著改善中低温时的韧性 延性颗粒增韧的增韧机制主要有:裂纹桥联，颗粒塑性变形， 颗粒拔出、裂纹偏转和裂纹在颗粒处终止
热学性能对抗热震性的影响
与材料的抗热震性紧密相关的热学性能主要包括热 膨胀系数和热导率 陶瓷材料的热膨胀 各向异性晶体组成的多晶陶瓷，由于
各相的膨胀系数不同，在温度变化过程中产生的内应力将导 致热膨胀。
陶瓷材料的热传导
同样的热震条件下，高热导率的材料内部往往温度梯度较小， 材料所受的热应力也更小，材料也就具有更高的抗热震性能。
抗热震损伤理论
热震损伤理论基于断裂力学理论，分析材料在温度变化条件 下的裂纹成核、扩展及抑制等动态过程，以弹性应变能w和 材料的断裂能U之间的平衡条件作为判断热震损伤的依据： WU 当热应力导致的储存于材料中的应变能W足以支付裂纹成核 和扩展而新生表面所需的能量U，裂纹就形成和扩展。
根据上式可以看出，抗热震损伤性能好的材料应具有尽可能 高的弹性模量，断裂表面能和尽可能低的强度 不难看出，这些要求正好与高热震断裂抗力的要求相反。或 者说，要提高材料的抗热震损伤能力应当尽可能提高材料的 断裂韧性，降低材料的强度
可在均匀材料中出现，分三种情况
1）稳定的热流通过陶瓷材料时，由于外力作用，限制陶瓷材料的自由膨 胀而产生第二类热应力 2）稳定的热流通过陶瓷材料时，因为材料形状或传热特性使其中的温度分 布产生不均匀（即产生温度梯度），产生第二类热应力 3) 非稳定的热流通过陶瓷材料时，由于内部温度梯度的出现而引起的第二 类热应力 可以看出即使不存在温度梯度，也会有热应力产生(第一类热应力)。 即使材料体内存在温度梯度，也未必产生热应力。例如，一个具有线性 温度梯度的无限薄板在受热膨胀时，无不相容应变，也无热应力产生。
提高材料的断裂能
陶瓷材料韧性的改善主要有微裂纹增韧、相变增韧、裂纹尖 端尾流区增韧等几种机制。
陶瓷材料的增韧
微裂纹增韧机制
在陶瓷材料中引入一定密度的显微裂纹，由于微裂纹在扩展过 程中的偏转、弯曲，可耗散大量的能量，可以显著提高材料 的韧性，进而提高材料的抗热震损伤性能。
相变增韧机制
相变增韧对材料抗热震性能的影响主要是利用Zr02的t-m的相 变体积膨胀效应在材料中产生微裂纹，吸收多余的能量，同 时微裂纹的存在也降低了材料的弹性模量，从而提高了抗热 震性
晶须增韧机理
晶须增韧陶瓷基复合材料主要靠晶须的拔出桥联与裂纹的转 向机制对强度和韧度的提高产生突出贡献
影响陶瓷材料抗热震性能的因素
陶瓷材料的力学性能 陶瓷材料的热学性能 陶瓷材料的显微结构 陶瓷材料的表面状况
力学性能对抗热震性的影响
抗热震性能相关的力学性能主要包括材料的断裂强 度、断裂韧性、弹性模量 陶瓷材料的抗热震断裂能力和抗热震损伤能力对f 和E的要合理制备方法对其加以控制。 E可通过材料的气孔率进行调节，经验公式 通过向基体材料中添加第二相材料，也是调节E的有 效方法。
颗粒增韧陶瓷基材料的机理主要有细化晶粒、裂纹 转向与分叉
近年来国内外对纳米复相陶瓷的研究表明：在微米级基体中 引入纳米分散相进行复合，可使材料的断裂强度、断裂韧性 提高2～4倍.
纤维或晶须增韧及机理
晶须是具有一定长径比(直径0.1nm～18nm，长 35nm～150nm)，且缺陷少的陶瓷单晶，具有很高的强 度，是一种非常好的陶瓷基复合材料的增韧增强体; 纤维长度较陶瓷晶须长数倍，也是一种很好的陶瓷增韧体， 同时两者可复合使用。
裂纹尖端尾流区的增韧机制
裂纹尖端后尾流区增韧机制有：增强相的拔出，桥连裂纹的偏 转。所谓桥联增韧是指由增强元连接扩展裂纹的两表面，形 成裂纹闭合力而导致脆性基体材料增韧的方法
相变增韧及机理
ZrO2颗粒受到压抑，四方相ZrO2（t-ZrO2）的相变也将受到 压抑。使得瓷体中部分t- ZrO2 在烧成冷却过程中以亚稳态 保存下来 在室温时, ZrO2 颗粒仍以四方相存在, 它有一种力图膨胀而 变成单斜相的自发倾向 当材料受到外应力时，基体对Zr02的压抑作用得到松弛，即 发生四方相到单斜相的转变，引起体积膨胀,并在基体中引起 微裂纹，从而吸收了主裂纹扩展的能量，达到增加断裂韧性 的效果
陶瓷材料的强韧化方法概述

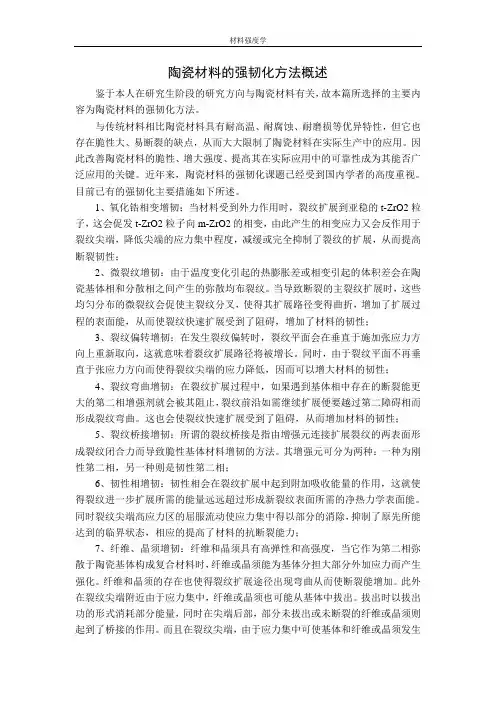

陶瓷材料的强韧化方法概述鉴于本人在研究生阶段的研究方向与陶瓷材料有关，故本篇所选择的主要内容为陶瓷材料的强韧化方法。
与传统材料相比陶瓷材料具有耐高温、耐腐蚀、耐磨损等优异特性，但它也存在脆性大、易断裂的缺点，从而大大限制了陶瓷材料在实际生产中的应用。
因此改善陶瓷材料的脆性、增大强度、提高其在实际应用中的可靠性成为其能否广泛应用的关键。
近年来，陶瓷材料的强韧化课题已经受到国内学者的高度重视。
目前已有的强韧化主要措施如下所述。
1、氧化锆相变增韧：当材料受到外力作用时，裂纹扩展到亚稳的t-ZrO2粒子，这会促发t-ZrO2粒子向m-ZrO2的相变，由此产生的相变应力又会反作用于裂纹尖端，降低尖端的应力集中程度，减缓或完全抑制了裂纹的扩展，从而提高断裂韧性；2、微裂纹增韧：由于温度变化引起的热膨胀差或相变引起的体积差会在陶瓷基体相和分散相之间产生的弥散均布裂纹。
当导致断裂的主裂纹扩展时，这些均匀分布的微裂纹会促使主裂纹分叉，使得其扩展路径变得曲折，增加了扩展过程的表面能，从而使裂纹快速扩展受到了阻碍，增加了材料的韧性；3、裂纹偏转增韧：在发生裂纹偏转时，裂纹平面会在垂直于施加张应力方向上重新取向，这就意味着裂纹扩展路径将被增长。
同时，由于裂纹平面不再垂直于张应力方向而使得裂纹尖端的应力降低，因而可以增大材料的韧性；4、裂纹弯曲增韧：在裂纹扩展过程中，如果遇到基体相中存在的断裂能更大的第二相增强剂就会被其阻止，裂纹前沿如需继续扩展便要越过第二障碍相而形成裂纹弯曲。
这也会使裂纹快速扩展受到了阻碍，从而增加材料的韧性；5、裂纹桥接增韧：所谓的裂纹桥接是指由增强元连接扩展裂纹的两表面形成裂纹闭合力而导致脆性基体材料增韧的方法。
其增强元可分为两种：一种为刚性第二相，另一种则是韧性第二相；6、韧性相增韧：韧性相会在裂纹扩展中起到附加吸收能量的作用，这就使得裂纹进一步扩展所需的能量远远超过形成新裂纹表面所需的净热力学表面能。
陶瓷材料的力学性能
第九章陶瓷材料的力学性能§9-1 陶瓷材料概况陶瓷、金属、高分子材料并列为当代三大固体材料之间的主要区别在于化学键不同。
金属：金属键高分子：共价键（主价键）+范德瓦尔键（次价键）陶瓷：离子键和共价键。
普通陶瓷，天然粘土为原料，混料成形，烧结而成。
工程陶瓷：高纯、超细的人工合成材料，精确控制化学组成。
工程陶瓷的性能：耐热、耐磨、耐腐蚀、绝缘、抗蠕变性能好。
硬度高，弹性模量高，塑性韧性差，强度可靠性差。
常用的工程陶瓷材料有氮化硅、碳化硅、氧化铝、氧化锆、氮化硼等。
一、陶瓷材料的结构和显微组织1、结构特点陶瓷材料通常是金属与非金属元素组成的化合物；以离子键和共价键为主要结合键。
可以通过改变晶体结构的晶型变化改变其性能。
如“六方氮化硼为松散的绝缘材料；立方结构是超硬材料”2、显微组织晶体相，玻璃相，气相晶界、夹杂（种类、数量、尺寸、形态、分布、影响材料的力学性能。
（可通过热处理改善材料的力学性能）§9-2 陶瓷材料的力学性能强度（高温、低温、室温）韧性、硬度、断裂韧度、疲劳等。
一、陶瓷材料的弹性变形、塑性变形与断裂（图9-23）（1）弹性A）弹性模量大是金属材料的2倍以上。
∵共价键结构有较高的抗晶格畸变、阻碍位错运动的阻力。
晶体结构复杂，滑移系很少，位错运动困难。
B）弹性模量呈方向性；压缩模量高于拉伸弹性模量结构不均匀性；缺陷C）气孔率↑，弹性模量↓（2）塑性变形a）室温下，绝大多数陶瓷材料塑性变形极小。
b）1000℃以上，大多数陶瓷材料可发生塑性变形（主滑移系运动）c）陶瓷的超塑性超细等轴晶，第二相弥散分布，晶粒间存在无定形相。
1250℃，3.5×10-2 S-1应变速率ε=400%。
利用陶瓷的超塑性，可以对陶瓷进行超塑加工（包括扩散焊接）（3）断裂以各种缺陷（表面或内部）为裂纹源裂纹扩展，瞬时脆断。
缺陷的存在是概率性的。
用韦伯分布函数表示材料断裂]dv F m v m )'()(exp 1)(0σσςσσ⎰⎢⎣⎡--= F(σ)—断裂概率m —韦伯模数σ0—特征应力，该应力下断裂概率为0.632σ’、 σ—试样内部的应力及它们的最大值二、陶瓷材料强度和硬度陶瓷的实际强度比其理论值小1~2个数量级。
陶瓷材料的抗热震性的改善与应用

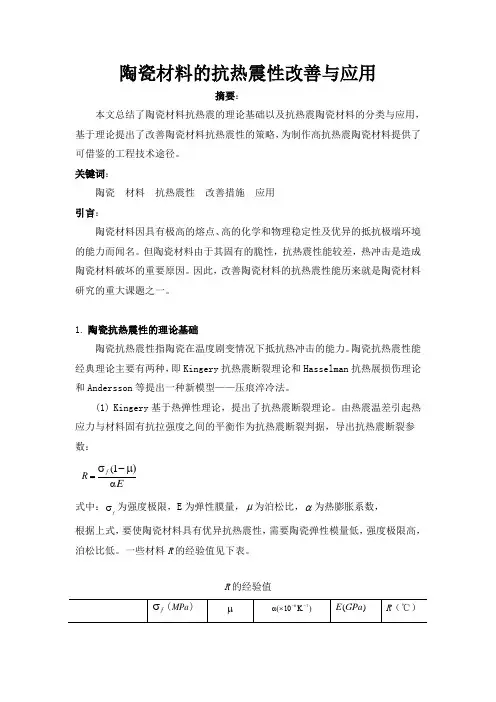

陶瓷材料的抗热震性改善与应用摘要：本文总结了陶瓷材料抗热震的理论基础以及抗热震陶瓷材料的分类与应用，基于理论提出了改善陶瓷材料抗热震性的策略，为制作高抗热震陶瓷材料提供了可借鉴的工程技术途径。
关键词：陶瓷 材料 抗热震性 改善措施 应用 引言：陶瓷材料因具有极高的熔点、高的化学和物理稳定性及优异的抵抗极端环境的能力而闻名。
但陶瓷材料由于其固有的脆性，抗热震性能较差，热冲击是造成陶瓷材料破坏的重要原因。
因此，改善陶瓷材料的抗热震性能历来就是陶瓷材料研究的重大课题之一。
1. 陶瓷抗热震性的理论基础陶瓷抗热震性指陶瓷在温度剧变情况下抵抗热冲击的能力。
陶瓷抗热震性能经典理论主要有两种，即Kingery 抗热震断裂理论和Hasselman 抗热展损伤理论和Andersson 等提出一种新模型——压痕淬冷法。
(1) Kingery 基于热弹性理论，提出了抗热震断裂理论。
由热震温差引起热应力与材料固有抗拉强度之间的平衡作为抗热震断裂判据，导出抗热震断裂参数： (1f R E=ασ-μ)式中：f σ为强度极限，E 为弹性膜量，μ为泊松比，α为热膨胀系数， 根据上式，要使陶瓷材料具有优异抗热震性，需要陶瓷弹性模量低，强度极限高，泊松比低。
一些材料R 的经验值见下表。
R 的经验值f σ(MPa )μ-6-1α(⨯10K ) ()E GPaR （℃）23Al O345 0.22 7.4 379 96 SiC 414 0.17 3.8 400 226 热压烧结SiC310 0.24 2.5 172 547 HPSN690 0.27 3.2 310 500 4LAS1380.271.0701460(2) Hasselman 基于断裂力学理论，从能量观点出发，提出了抗热冲击理论.分析材料在温度变化下裂纹成核、扩展动态过程。
以弹性应变能与断裂表面能之间平衡作为抗热震损伤判据，导出抗热震损伤参数122st 20R ()G E λ=α式中：E 0是材料无裂纹时的弹性模量，G 为弹性应变能释放率，α为热膨胀系数，R st 大，裂纹不易扩展，热稳定性好。
陶瓷材料的增韧机理
陶瓷材料的增韧机理引言:现代陶瓷材料具有耐高温、硬度高、耐磨损、而腐蚀及相对密度轻等许多优良的性能。
但它同时也具有致命的弱点,即脆性,这一弱点正是目前陶瓷材料的使用受到很大限制的主要原因。
因此,陶瓷材料的强韧化问题便成了研究的一个重点问题。
陶瓷不具备像金属那样的塑性变形能力,在断裂过程中除了产生新的断裂表面需要吸收表面能以外,几乎没有其它吸收能量的机制,这就是陶瓷脆性的本质原因。
人们经过多年努力,已探索出若干韧化陶瓷的途径,包括纤维增韧、晶须增韧、相变增韧、颗粒增韧、纳米复合陶瓷增韧、自增韧陶瓷等。
这些增韧方法的实施,使陶瓷材料的韧性得到了较大的提高,使陶瓷材料在高温结构材料领域显示出强劲的竞争潜力。
增韧原理：1.1纤维增韧为了提高复合材料的韧性,必须尽可能提高材料断裂时消耗的能量。
任何固体材料在载荷作用下(静态或冲击),吸收能量的方式无非是两种:材料变形和形成新的表面。
对于脆性基体和纤维来说,允许的变形很小,因此变形吸收的断裂能也很少。
为了提高这类材料的吸能,只能是增加断裂表面,即增加裂纹的扩展路径。
纤维的引入不仅提高了陶瓷材料的韧性,更重要的是使陶瓷材料的断裂行为发生了根本性变化,由原来的脆性断裂变成了非脆性断裂。
纤维增强陶瓷基复合材料的增韧机制包括基体预压缩应力、裂纹扩展受阻、纤维拔出、纤维桥联、裂纹。
1.2 晶须增韧陶瓷晶须是具有一定长径比且缺陷很少的陶瓷小单晶,因而具有很高的强度,是一种非常理想的陶瓷基复合材料的增韧增强体[8]。
陶瓷晶须目前常用的有SiC 晶须,Si3N4晶须和Al2O3晶须。
基体常用的有ZrO2,Si3N4,SiO2,Al2O3和莫来石等。
采用30%(体积分数)B2SiC晶须增强莫来石,在SPS烧结条件下材料强度比热压高10%左右,为570MPa,断裂韧性为415MPa#m1/2，比纯莫来石提高100%以上。
王双喜等[10]研究发现,在2%(摩尔分数)Y2O32超细料中加入30%(体积分数)的SiC晶须,可以细化2Y2ZrO2材料的晶粒,并且使材料的断裂方式由沿晶断裂为主变为穿晶断裂为主的混合断裂,从而显著提高了复合材料的刚度和韧性。
陶瓷的热震性及增韧
LOGO
黄泽亚 2012.12
讨论要点
陶瓷材料热震性产生根源及其研究意义 抗热震评价理论 陶瓷材料的抗热震性的影响因素 如何提高陶瓷材料热震性能
抗热震性的定义
主要指陶瓷材料承受一定程度的温度急剧变化而结 构不致被破坏的性能称为抗热震性（Thermal Shock Resistance），又称抗热冲击性或热稳 定性。
热学性能对抗热震性的影响
与材料的抗热震性紧密相关的热学性能主要包括热 膨胀系数和热导率 陶瓷材料的热膨胀 各向异性晶体组成的多晶陶瓷，由于
各相的膨胀系数不同，在温度变化过程中产生的内应力将导 致热膨胀。
陶瓷材料的热传导
同样的热震条件下，高热导率的材料内部往往温度梯度较小， 材料所受的热应力也更小，材料也就具有更高的抗热震性能。
断裂开始和裂纹扩展的统一理论
比较断裂理论和损伤理论及参数，结论相悖。
原因是二者所引用的理论基础及其判断依据不同。前者注重 的是裂纹成核，后者关心的是已有裂纹的扩展。它们分别适 用于致密陶瓷和诸如耐火材料的多孔材料 Hasselman为弥补临界应力断裂理论只注重裂纹成核问题 和抗热震损伤理论只强调裂纹扩展的不足，将二者结合起来， 建立了以断裂力学为基础的断裂开始和裂纹扩展的统一理论 初始裂纹很短 c:激发裂纹扩展的临界温差 初始裂纹很长
可在均匀材料中出现，分三种情况
1）稳定的热流通过陶瓷材料时，由于外力作用，限制陶瓷材料的自由膨 胀而产生第二类热应力 2）稳定的热流通过陶瓷材料时，因为材料形状或传热特性使其中的温度分 布产生不均匀（即产生温度梯度），产生第二类热应力 3) 非稳定的热流通过陶瓷材料时，由于内部温度梯度的出现而引起的第二 类热应力 可以看出即使不存在温度梯度，也会有热应力产生(第一类热应力)。 即使材料体内存在温度梯度，也未必产生热应力。例如，一个具有线性 温度梯度的无限薄板在受热膨胀时，无不相容应变，也无热应力产生。
什么是陶瓷涂层的增韧其方法有哪些？
什么是陶瓷涂层的增韧其方法有哪些？引言陶瓷涂层是一种常用于增强材料表面硬度、耐磨性和耐腐蚀性的技术。
然而，由于其脆性，陶瓷涂层容易出现开裂和断裂的问题。
为了解决这个问题，人们提出了多种方法来增强陶瓷涂层的韧性和耐久性。
本文将介绍陶瓷涂层的增韧和一些常见的增韧方法。
什么是陶瓷涂层的增韧？陶瓷涂层是一种由陶瓷材料制成的薄膜，常用于增强材料表面的硬度和耐磨性。
然而，由于陶瓷材料本身的脆性，陶瓷涂层在受到外力作用时容易出现开裂和断裂的问题。
增韧是指通过改变陶瓷涂层的结构和组成，使其具备更好的韧性和耐久性。
增韧方法1. 网状增韧网状结构可以在陶瓷涂层中引入一定量的缺陷，使其具备更好的韧性。
通过在涂层中添加纳米颗粒或纳米纤维，可以形成网状结构，有效增加陶瓷涂层的延展性和抗裂性能。
此外，还可以通过控制陶瓷涂层的厚度和颗粒分布来调节网状结构的特性。
2. 复合增韧复合增韧是指在陶瓷涂层中引入其他材料，如金属或聚合物，以改善其韧性。
通过在涂层中添加金属或聚合物颗粒，可以形成复合结构，提高陶瓷涂层的韧性和耐久性。
此外，还可以通过表面处理或界面改性来提高复合增韧效果。
3. 化学增韧化学增韧是通过改变陶瓷涂层材料的组成和结构来提高其韧性。
例如，可以引入微观结构的特定阻尼或缺陷，从而促进裂纹的扩展和分散。
此外，还可以通过调节烧结温度、添加特定的化学物质或改变热处理方式来实现化学增韧。
4. 结构增韧结构增韧是指通过改变陶瓷涂层的结构来增强其韧性。
通过调节烧结工艺参数、改变晶体结构和晶界结构，可以提高陶瓷涂层的韧性和耐久性。
此外，还可以通过添加增韧相、增加晶粒尺寸和调控晶界结构等方法来改善结构增韧效果。
结论陶瓷涂层的增韧是为了解决其脆性问题而引入的一系列方法。
通过网状增韧、复合增韧、化学增韧和结构增韧等方法，可以增加陶瓷涂层的韧性和耐久性。
在使用陶瓷涂层时，应根据具体需求选择合适的增韧方法，以提高涂层的使用寿命和性能。
以上就是陶瓷涂层的增韧及其方法的介绍，希望对您有所帮助。
关于陶瓷材料的增韧技术的研究
简介：
1.引言
2.增韧机制 3.进展
我们都知道
1.优点： （1）性能：氧化铝陶瓷化学性质稳定，具有机械强 度高，硬度大，耐磨，耐高温，耐腐蚀，高的电 学绝缘性和低的介电损耗等 （2）成本低，应用前景广泛（主要应用在航空航 天，发动机耐磨部件，刀具等领域） 2.缺点：高脆性和均匀性差，从而极大地影响了陶 瓷部件的可靠性和使用安全性。 3.措施： 提高陶瓷的韧性的关键是：提高材料抵抗裂纹扩 展的能力，减缓裂纹尖端的应力集中。
2.增韧技术及机理 1.氧化锆应力诱导相变增韧（ZTA） 出发点：相变伴随着体积膨胀，产生屏蔽 裂纹扩展的过程或残余应力增韧。 2.晶须、纤维、碳管增韧 纤维与基体材料间满足的条件：弹性系数 纤维>基体 ；两者的相容性好 3.颗粒弥散增韧 金属离子作为第二相改善基体的烧结性能， 阻碍基体中的裂纹扩展（粒子的塑变性使裂纹 偏转） 4.微结构设计和增韧 原位合成相容性好的自补强韧化陶瓷基 氏体相 变，但增韧效果与温度成反比；基体中加 入第二相增强体（纤维、晶须、颗粒）可 提高韧性，但工艺复杂 成本高 难以均匀性 分布，但仿生结构设计将开辟陶瓷强韧化 的新纪元，颗粒的纳米化也是强韧的重要 途径。
结构陶瓷的增强与增韧
谢谢观看
Thank you
A
(a) (b)
增韧
裂纹偏折和 弯曲增韧
裂纹弯曲 裂纹端与细分散第二相粒子间的相互作用，弥散分布的第二相 有钉扎裂纹端的作用，使裂纹前端在两粒子间向外突出弯曲。 裂纹前端形状的改变、长度的增加以及新裂纹表面的形成都消 耗了能量。
弥散颗粒含量大、平均间距小且颗粒半径较大时，微裂纹弯曲 增韧作用较大。
增韧
微裂纹增韧
微裂纹增韧（microcrack toughening）是指因热膨胀失配 或相变诱发出显微裂纹，这些尺寸很小的微裂纹在主裂纹尖端 过程区内张开而分散和吸收能量，使主裂纹扩展阻力增大，从 而使断裂韧性提高。 式中E1为主裂纹尖端含有微裂纹材料的 弹性模量，fs为显微裂纹密度，W为过 程区宽度的一半，为显微裂纹引起的 膨胀应变。
增韧
C
相变增韧的贡献
相变增韧
K IC
2 REVi ( G U sef 0 2 ( K IC ) 2 1
)
1/ 2
0 K IC 为无相变基体材料的断裂韧性， R 为相变区宽度， E 为弹性模量， C G 为化学驱动力， 为波松比， Vi 为可转变t相的体积分数。 U sef 为残留相应变能。
特性
金属材料在室温静拉伸载荷下，断裂前 般都要经过弹性变形和塑性 变形两 一般都要经过弹性变形和塑性变形两个阶段，而陶瓷材料一 般都不出现塑性变形阶段，极微小应变的弹性变形后立即出现脆性 断裂，伸长率和面缩率都几乎为零。
金属材料和陶瓷材料应力-应变曲线比较
特性
金属的断裂韧度范围为10～50 MPa·m1/2，而大多数单质陶瓷和玻璃仅 有 质陶瓷和玻璃仅有0 5.～6 MPa·m1/2，远低于金属。虽然经过不断的 努力，复合陶瓷也只达到10～12 MPa·m1/2的水平。事实证明，陶瓷低 的KIC已成为阻碍其应用和发展成为阻碍其应用和发展的最重要的问题。
高温陶瓷材料的强度与韧性研究
高温陶瓷材料的强度与韧性研究引言：高温陶瓷材料是一类在高温环境下表现出优异性能的材料，其具有的高强度和耐热特性使其在各个领域中得到广泛应用。
然而，随着对材料性能要求的不断提高，高温陶瓷材料的强度和韧性也成为了研究的重点。
本文将探讨高温陶瓷材料的强度和韧性研究的现状和挑战。
一、高温陶瓷材料的强度研究人们普遍认为高温陶瓷材料的强度较高，可以承受较大弯曲和压缩力。
因此，工程中广泛使用的高温陶瓷材料多用于制造高温装置和耐磨耐腐蚀部件。
然而，实际应用中的高温环境对材料的强度提出了更高的要求。
目前，研究人员采用试验和仿真等手段，对高温陶瓷材料的强度进行研究。
在试验方法中，通过应力-应变关系的测试和断裂分析，可以测量高温陶瓷材料的强度。
同时，还可以利用纳米压痕试验、扫描电镜等技术，对材料的微观结构和强度进行表征。
通过这些方法，研究人员可以了解材料的强度来源和变化规律，为材料设计和工程应用提供理论依据。
仿真方法在研究高温陶瓷材料强度方面也起到了重要的作用。
通过利用有限元方法模拟材料在高温条件下的应力分布和变形情况，研究人员可以预测材料的强度和失效机理。
此外，还可以采用分子动力学模拟等方法，揭示高温陶瓷材料微观结构与强度之间的关系。
二、高温陶瓷材料的韧性研究与强度相比，高温陶瓷材料的韧性通常相对较差。
其脆性和易断裂的特点限制了其在某些领域的应用。
因此，研究高温陶瓷材料的韧性成为当前的热点问题。
目前，人们主要通过增加材料的断裂韧性来提高高温陶瓷材料的韧性。
一种常用的方法是增加高温陶瓷材料的颗粒尺寸和形状。
颗粒尺寸增大可以提高材料的断裂韧性，减少裂纹扩展的可能性。
此外，添加适量的助剂和掺杂物也可以改善高温陶瓷材料的韧性。
研究人员通过掺杂添加剂等方法，能够调节材料的微观结构和相互作用，从而提高材料的韧性。
另一方面，也有人通过多相复合材料的设计和制备来提高高温陶瓷材料的韧性。
多相复合材料由两种或多种成分组成，通过选择不同的成分和相互作用，可以实现材料性能的优化。
《陶瓷材料增韧》课件
晶须增韧的原理是利用晶须的高强度 和韧性，在陶瓷材料受到外力作用时 ，晶须能够阻碍裂纹扩展，吸收能量 ，从而提高陶瓷材料的韧性。
相可相变的第二相，利用其 相变过程中的体积效应和能量吸收机制，达到增韧效果。
详细描述
相变增韧的原理是利用第二相在相变过程中的体积效应和能 量吸收机制，在受到外力作用时，第二相发生相变，产生微 裂纹，吸收能量，从而降低裂纹扩展的驱动力，提高陶瓷材 料的韧性。
04
新兴陶瓷增韧技术
纳米复合增韧
总结词
通过在陶瓷基体中引入纳米尺度的第二相粒子，实现材料韧性的提升。
详细描述
纳米复合增韧技术利用纳米尺度的第二相粒子在陶瓷基体中产生微裂纹的分散作 用，吸收裂纹扩展的能量，从而延缓或阻止裂纹的扩展，提高陶瓷材料的韧性。
自增韧技术
总结词
通过陶瓷材料自身的结构设计，实现 材料韧性的提升。
详细描述
自增韧技术通过改变陶瓷材料的内部 结构，如晶粒形状、晶界设计等，实 现材料韧性的提升。这种技术不依赖 于添加其他物质，而是通过优化材料 自身的结构来提高韧性。
其他新兴陶瓷增韧技术
总结词
除上述两种技术外，还有一些新兴的陶瓷增韧技术正在发展。
详细描述
随着科技的不断发展，新的陶瓷增韧技术也不断涌现。这些技术可能涉及新的材料体系、制备工艺或增韧机制， 具有更高的增韧效果和更广泛的适用范围。这些新兴技术为陶瓷材料的进一步发展提供了更多可能性。
颗粒增韧
总结词
颗粒增韧是通过在陶瓷基体中加入韧性颗粒，利用其与基体的界面脱粘和拔出 机制吸收能量，达到增韧效果。
详细描述
颗粒增韧的原理是利用韧性颗粒与基体的界面脱粘和拔出机制，在受到外力作 用时，韧性颗粒会拔出基体，吸收能量，从而降低裂纹扩展的驱动力，提高陶 瓷材料的韧性。
