910SCY14轴向柱塞泵设计解析
轴向柱塞泵工作原理

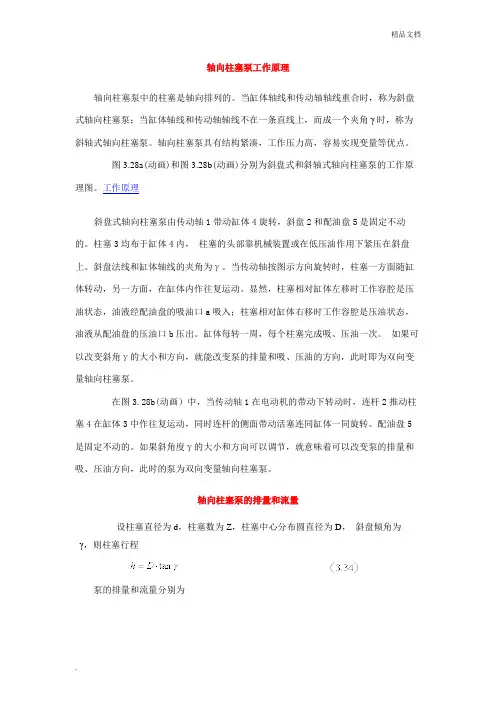

轴向柱塞泵工作原理欧阳学文轴向柱塞泵中的柱塞是轴向排列的。
当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。
轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。
图3.28a(动画)和图3.28b(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。
工作原理斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。
柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。
斜盘法线和缸体轴线的夹角为γ。
当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。
显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。
缸体每转一周，每个柱塞完成吸、压油一次。
如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。
在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。
配油盘5是固定不动的。
如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。
轴向柱塞泵的排量和流量设柱塞直径为d，柱塞数为Z，柱塞中心分布圆直径为D，斜盘倾角为γ，则柱塞行程泵的排量和流量分别为式中，n一泵的转速；ηpv一泵的容积效率。
轴向柱塞泵的输出流量是脉动的。
理论分析和实验研究表明，当柱塞个数多且为奇数时流量脉动较小。
从结构和工艺考虑，柱塞个数多采用7或9。
表3.3 流量脉动率与柱塞数Z的关系Z56789101112δq(%) 4.9814 2.537.8 1.53 4.98 1.02 3.45轴向柱塞泵结构图3.30 滑靴的静压支承原理图1.柱塞2.滑靴3.斜盘（1）斜盘式轴向柱塞泵图3.29 是一种轴向柱塞泵的结构简图。
轴向柱塞泵工作原理
轴向柱塞泵工作原理轴向柱塞泵中的柱塞是轴向排列的。
当缸体轴线和传动轴轴线重合时，称为斜盘式轴向柱塞泵；当缸体轴线和传动轴轴线不在一条直线上，而成一个夹角γ时，称为斜轴式轴向柱塞泵。
轴向柱塞泵具有结构紧凑，工作压力高，容易实现变量等优点。
图3.28a(动画)和图3.28b(动画)分别为斜盘式和斜轴式轴向柱塞泵的工作原理图。
工作原理斜盘式轴向柱塞泵由传动轴1带动缸体4旋转，斜盘2和配油盘5是固定不动的。
柱塞3均布于缸体4内，柱塞的头部靠机械装置或在低压油作用下紧压在斜盘上。
斜盘法线和缸体轴线的夹角为γ。
当传动轴按图示方向旋转时，柱塞一方面随缸体转动，另一方面，在缸体内作往复运动。
显然，柱塞相对缸体左移时工作容腔是压油状态，油液经配油盘的吸油口a吸入；柱塞相对缸体右移时工作容腔是压油状态，油液从配油盘的压油口b压出。
缸体每转一周，每个柱塞完成吸、压油一次。
如果可以改变斜角γ的大小和方向，就能改变泵的排量和吸、压油的方向，此时即为双向变量轴向柱塞泵。
在图3.28b(动画）中，当传动轴1在电动机的带动下转动时，连杆2推动柱塞4在缸体3中作往复运动，同时连杆的侧面带动活塞连同缸体一同旋转。
配油盘5是固定不动的。
如果斜角度γ的大小和方向可以调节，就意味着可以改变泵的排量和吸、压油方向，此时的泵为双向变量轴向柱塞泵。
轴向柱塞泵的排量和流量设柱塞直径为d，柱塞数为Z，柱塞中心分布圆直径为D，斜盘倾角为γ，则柱塞行程泵的排量和流量分别为式中，n一泵的转速；ηpv一泵的容积效率。
轴向柱塞泵的输出流量是脉动的。
理论分析和实验研究表明，当柱塞个数多且为奇数时流量脉动较小。
从结构和工艺考虑，柱塞个数多采用7或9。
表3.3流量脉动率与柱塞数Z的关系Z56789101112δq(%) 4.9814 2.537.8 1.53 4.98 1.02 3.45轴向柱塞泵结构图3.30 滑靴的静压支承原理图1.柱塞2.滑靴3.斜盘（1）斜盘式轴向柱塞泵图3.29是一种轴向柱塞泵的结构简图。
CY14-1B型轴向柱塞泵参数型号说明
名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。
由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。
它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。
型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。
CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案
Q**CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案Q**CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案Q**CY14-1B：斜盘式手动变量柱塞泵/马达-----型号说明MCY14-1B：斜盘式定量柱塞泵/马达-----系列规格在公称压力为31.5MPa下，还派生有1.25、5、13、16、32、100ml/r排量规格Q**CY14-1B：斜盘式手动变量柱塞泵/马达-----功率计算N=QP/(60η) (Kw ) 实际使用的电机功率Q——流量 L/min(实际使用流量)P——压力 MPa(实际使用压力)η——总效率可取0.85用户可按实际使用负荷照上列公式计算后选用电机。
Q**CY14-1B：斜盘式手动变量柱塞泵/马达-----使用须知1、安装联接方法CY型轴向柱塞泵系单向旋转泵，一般均为正向旋转（从轴端看顺时针方向，反之为反向；用户若需反向旋转泵请在订货时说明）。
因此，安装时应首先注意旋转方向，进出油口接管也应符合泵上标记要求。
注意在泵使用前要向回油口（朝上）内加满油。
油泵可以用支架或法兰安装，泵和原动机应采用共同的基础支座。
支架、法兰和基础都就有足够的刚性，以免油泵运转时产生振动。
对于流量大于或等于160L/min的泵，由于原动机功率较大，建议不要安装在油箱上。
泵的传动轴与原动机的输出轴安装的同轴度误差及其找正方法如下：（1）支架安装：原动机输出轴与支架安装精度的检查方法见下图；左图中，同轴度误差为Ф0.05；右图中，垂直度误差为Ф0.05（R为泵安装螺孔分布圆半径）；（2）法兰安装：在这种安装形式中，如果原动机与泵之间是采用联轴器联接，则其安装精度检查方法同上图。
如果将泵轴直接插入原动机输出轴内，则其安装精度检查方法见下图。
泵和原动机传动轴之间应尽可能采用弹性联轴器联接，所用弹性联轴器也应符合有关标准。
推荐采用梅花形联轴器或弹性圆柱销联轴器。
以免泵轴承受径向力。
CY14-1B型轴向柱塞泵参数型号说明
名称：YCY14-1B 压力补偿变量描述描述：：CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。
由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。
它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。
型号说明型号说明：：6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 71、 公称排量（ml/r）2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量3、 公称压力：C 为31.5Mpa，G 为24.5Mpa4、 Y 表示泵，M 表示马达5、 结构形式：缸体旋转轴向柱塞泵（马达）6、 结构设计序号7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针）性能参数性能参数：：*CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩Nm重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.92.5MCY（M）14-1B31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B31.5 10 10 156.29.35616.4-2613*CY（M）31.5 13 13 19.5 8 12 72 16.4-26 14-1B31.5 16 16 24 9.9 14.8 89 16.4-26 16*CY（M）14-1B31.5 25 25 37.5 14.6 22 139 28.4-41 25*CY（M）14-1B32*CY（M）31.5 32 32 48 18.7 28 178 28.4-41 14-1B31.5 40 40 60 23.3 35 223 28.4-41 40*CY（M）14-1B63*CY（M）31.5 63 63 94.5 36.8 55 352 56-74 14-1B31.5 80 80 120 46.7 70 445 56-74 80*CY（M）14-1B100*CY（M）31.5 100 100 150 58 87.5 557 80-110 14-1B31.5 125 125 188 73 109 696 80-110 125*CY（M）14-1B160*CY（M）31.5 160 160 240 93 140 891 138-168 14-1B31.5 250 250 375 146 218 1392 200-232 250CY（M）14-1B注：变量泵的传动功率按实际工况P*Q/60η值计算：推荐管道或管接头通径尺寸推荐管道或管接头通径尺寸：型号 进口（内径） 出口（内径） 泄油口（内径）1.25MCY（M）14-1B ≥∮13 ∮10 ≥∮82.5MCY（M）14-1B ≥∮13 ∮10 ≥∮810*CY（M）14-1B ≥∮16 ∮13 ≥∮1013*CY（M）14-1B ≥∮16 ∮13 ≥∮1016*CY（M）14-1B ≥∮16 ∮13 ≥∮1025*CY（M）14-1B ≥∮28 ∮20 ≥∮1032*CY（M）14-1B ≥∮28 ∮20 ≥∮1440*CY（M）14-1B ≥∮28 ∮20 ≥∮1463*CY（M）14-1B ≥∮34 ∮26 ≥∮1580*CY（M）14-1B ≥∮38 ∮26 ≥∮15100*CY（M）14-1B ≥∮38 ∮34 ≥∮15125*CY（M）14-1B ≥∮55 ∮42 ≥∮18160*CY（M）14-1B ≥∮55 ∮42 ≥∮18250CY（M）14-1B ≥∮64 ∮50 ≥∮18使用注意事项使用注意事项：：★泵的转向，一律按顺进针旋向（从轴端看），用户需要反时针旋向或做马达用，必须在订货时说明（祥见型号说明）★泵和电机之间用弹性联轴器联接，并要求同心，否则会产生噪声、效率降低及其它故障。
柱塞泵_精品文档
▪ 工作环境 齿轮泵的抗污染能力最好。 ▪ 噪声指标 低噪声泵有内啮合齿轮泵、双作用叶片泵和螺杆
泵, 双作用叶片泵和螺杆泵的瞬时流量均匀。
▪ 效率 轴向柱塞泵的总效率最高；同一结构的泵, 排量大的
泵总效率高；同一排量的泵在额定工况下总效率最高。
柱塞泵配流方式
• 柱塞泵的配流方式： • 1、阀配流：缸体不动 • 2、轴配流：缸体转动的径向泵 • 3.配流盘配流：缸体转动的轴向泵
3.5 液压泵的性能比较与选用
液压泵的选用原则
▪ 是否要求变量 径向柱塞泵、轴向柱塞泵、单作用叶片泵是
变量泵。
▪ 工作压力 柱塞泵压力31.5MPa；叶片泵压力6.3MPa, 高压化
4
q
1 4
d
2 zD
tan
nV
4.轴向柱塞泵的流量脉动率
由于柱塞在缸体孔中的运动速度不均 匀，所以轴向柱塞泵的流量也是脉动的。
柱塞数越多且为奇数时，流量脉动率 越小，所以一般轴向柱塞泵的柱塞数常取 奇数（如7、9或11）。
5.斜盘式轴向柱塞泵的结构特点
• 三对磨擦副：柱塞与缸体柱塞孔，缸体与配流盘，滑履与
• 轴向式
径向式
一、斜盘式轴向柱塞泵
1.典型结构
轴向柱塞泵
缸 体 配 流 盘
2.工作原理
轴向柱塞泵
▪ 工作动画 ▪ 缸体
均布Z 个柱 塞孔, 分布圆 直径为D
▪ 柱塞滑履组
柱塞直径为d
▪ 斜盘
相对传动轴 倾角为γ
▪ 配流盘 ▪ 传动轴
3.轴向柱塞泵的排量与流量计算
V 1 d 2zD tan
• 柱塞头部装有滑履, 滑履与定子内圆为面接触, 接触面比
图文讲解柱塞泵的结构及工作原理
图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。
一种轴向柱塞泵的结构设计及其造型 设计说明书
毕业设计说明书题目名称：一种轴向柱塞泵的结构设计及其造型院系名称：机电学院班级：机自XX 学号： XXXXXXXXXXXXX 学生姓名： XXXXXXX 指导教师： XXXXXX2012年6月摘要斜盘式轴向柱塞泵是液压系统中的主要部件，它是靠柱塞在柱塞腔内的往复运动，改变柱塞腔内容积实现吸油和排油的，是容积式液压泵。
对于斜盘式轴向柱塞泵，柱塞、滑靴、配油盘、缸体是其重要部分。
柱塞是其主要受力零件之一；滑靴是高压柱塞泵常采用的形式之一，它能适应高压力高转速的需要；配油盘与缸体直接影响泵的效率和寿命。
由于配油盘与缸体、滑靴与柱塞这两对高速运动副均采用了一静压支承，省去了大容量止推轴承，因此它具有结构紧凑、零件少、工艺性好、成本低、体积小、重量轻、比径向泵结构简单等优点。
由于斜盘式轴向柱塞泵容易实现无级变量、维修方便等优点，因而斜盘式轴向柱塞泵在技术经济指标上占很大优势。
关键词:斜盘,柱塞泵,轴向An axial piston pump structure design and modellingABSRACTThe inclined dish type and axial pump with a pillar is a main part in liquid press system，The inclined dish type and axial pump with a pillar is a back and forth movement by pillar to fill the inside of the pillar cavity，in order to change the pillar fills the contents of cavity to realize the oil of inhaling with line up oily，Is a capacity type liquid to press the pump .Fill to pillar to pump for the inclined dish type stalk the pillar fill, slip the boots and go together with the oil dish an is its importance part. The pillar fills is it suffer the one of the dint spare parts primarily. The slippery boots is one of the form that high pressure pillar fill the pump to often adopt. It can adapt to the high demand turning soon in high pressure dint, go together with the oil dish and the efficiency of the direct influence in a pump with life span. Because of going together with the oil dish fills ,pillar and a slippery boots these two rightness of high speeds the sport the vice- all adopting a the static pressure accepts. The province went to the big capacity push the bearings, have the construction tightly packed, the spare parts is little, the craft is good, the cost is low, the physical volume is small, the weight is light, comparing the path face to pump the construction simple etc. Because the inclined dish type stalk fills to pillar the pump to realizes to have no easily the class changes the deal, maintain convenience and so on.Key words：The Inclined Dish Pillar Pump Axial Pump目录摘要 (1)ABSRACT (2)前言 (4)1 直轴式轴向柱塞泵工作原理与性能参数 (6)1.1 直轴式轴向柱塞泵工作原理 (6)1.2 直轴式轴向柱塞泵主要性能参数 (6)1.2.1 排量、流量、容积效率与结构参数 (7)1.2.2 扭矩与机械效率 (8)1.2.3 功率与效率 (8)2 直轴式轴向柱塞泵运动学及流量品质分析 (10)2.1 柱塞运动学分析 (10)2.1.1 柱塞行程S (10)2.1.2 柱塞运动速度分析 V (11)2.1.3 柱塞运动加速度a (11)2.2 滑靴运动分析 (12)2.3 瞬时流量及脉动品质分析 (13)2.3.1 脉动频率 (14)2.3.2 脉动率 (14)3 柱塞泵主要部件的设计与受力分析 (16)3.1 柱塞设计与受力分析 (16)3.1.1柱塞结构形式 (16)3.1.2 柱塞结构尺寸设计 (16)3.1. 3 柱塞受力分析 (17)3.2 滑靴设计 (20)3.2.1 滑靴设计常用剩余压紧力法 (20)3.2.2 滑靴结构型式与结构尺寸设计 (21)3.3 配油盘受力分析与设计 (23)3.3.1 配油盘设计 (23)3.3.2 配油盘受力分析 (25)3.3.3 验算比压P、比功Pv (26)3.4 缸体设计 (27)3.4.1 缸体的稳定性 (27)3.4.2 缸体主要结构尺寸的确定 (27)3.5 轴的校核 (29)3.6 中心弹簧的计算 (30)4 变量机构 (34)结论 (36)参考文献 (37)致谢 (38)前言随着工业技术的不断发展，液压传动也越来越广，而作为液压传动系统心脏的液压泵就显得更加重要了。
