实验一 土的密度试验
实验一土的密度试验
测定土的湿密度是为了解土的疏密和干湿状态，供换算孔隙比、干密度等土的其他物理性质指标。
同时，对于挡土墙土压力的计算，人工和天然斜坡稳定的设计与核算，地基承载力和沉降量的计算以及路基路面施工时压实程度的控制，皆不能脱离此项指标。
该试验属于基础性试验，是岩土工程试验中必做项目。
一试验方法及基本原理
二、密度试验方法（一）——环刀法
（一）基本原理
环刀法适用于较均一的可塑粘性土，通过利用一定容积的环刀切取土样，使土样充满环刀，这样环刀的容积即为试样体积，然后称量试样加环刀的质量和环刀的质量，两者只差就是试样的质量。
根据密度定义可计算出土的密度。
环刀法简单方便，是目前最常用的试验方法。
（二）仪器设备
1. 环刀：内径61.8mm，高为20mm；
2. 天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g；
3. 测径卡尺；
4. 切土刀、钢丝锯、凡士林、玻璃板等。
（三）操作步骤
1. 测定环刀的质量及体积
m。
用测径卡尺测量环刀的内径及高度，计算得环刀的体积。
然后将环刀置于天平上称环刀质量
1
2. 开样
将土样筒按标明的上下方向放置，剥去蜡封和胶带（野外送到实验室的原状土样都是用土样筒装好并进行严格的密封），开启土样筒取出土样。
3. 切取土样
在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，垂直下压环刀，并用切士刀沿环刀外侧将土样切削成略大于环刀的土柱，边压边削至土样伸出环刀。
距离刃口约10mm用钢丝锯和切土刀将试样和环刀一起与土样断开。
将切断下来的内含试样的环刀放于试验台面上，先削平环刀上端的余土，使土面与环刀边缘齐平，再置于玻璃板上。
然后削平环刀刃口一端的余土，使与环刀刃口齐平。
如果是软土，可用钢丝锯整平试样两端。
若两面的土有少量剥落，可用切下的碎土轻轻补上。
4. 测定环刀与土样的质量
m，准确至0.1 g。
擦净环刀外壁，称量环刀加试样的质量
2
（四）试验记录与密度计算
（1）试验数据记录
将试验数据记录在表格中，记录表格可参见表1-4
表1-4 密度试验记录表（环刀法）
（2）计算试样湿密度
试样的湿密度按下式计算，计算准至0.01 g/ cm3。
式中ρ——试样的密度，g/ cm3
m——环刀加试样的质量，g;
1
m——环刀的质量，g
2
V——试样的体积，大小等于环刀的容积，cm3。
（2）计算试样的干密度
试样的干密度按下式计算，计算准至0.01 g/ cm3。
ρ——试样的干密度，g/ cm3
式中
d
w——试样的含水率，%;
6. 本试验需进行至少两次平行测定，既分别用环刀在土样上切取2～4个试样，分别测定其密度，取其平均值，其平均差值不得大于0.03 g/ cm3。
（四）注意事项
1.用环刀法切取土样时，取样环刀应垂直于土样面切取，并严格按试验步骤操作，下压环刀用力要均匀，下压一点将环刀周围的土削去一些，真正做到边压边削，不得急于求成，用力过猛，或图省事不削成土柱，直接将环刀一次性压入，这样非常容易使试样开裂和扰动，结果事半功倍。
2. 修平环刀两端余土时，不得在试样表面往返压抹，以免使土面收到更多扰动。
对于较软的土宜先用钢丝锯将土样锯成几段，然后用环刀切取，以免土体因上部受压而使下部变形，对带状土应注意切取样的代表性。
三、密度试验方法（二）——封蜡法
（一）基本原理
封蜡法是将已知质量的土块浸入融化的石蜡中，使试样有一层蜡的外壳，保持完整外形。
通过分别称得带有蜡壳的土样在空气中和水中的质量，根据阿基米德原理，计算出试样体积，便可以测定土的密度。
（二）仪器设备
1. 石蜡及熔蜡设备（电炉和锅）；
2. 天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g
3. 其他：切土刀、烧杯、细线、温度计和针等。
（三）操作步骤
1. 切取土样
从原状土样中切取体积不小于30 cm 3的代表性土样，削去松浮表土和尖锐菱角，使成较整齐的形状，系上细线置于天平盘上称得试样质量m
2. 封蜡
手持线将试样徐徐浸入刚过熔点（温度50～70℃）的蜡液中，待全部浸没后立即提出，检查试样表面的蜡膜，当有气泡时用烧热的针刺破，再用蜡液补平，让其冷却。
3. 测定试样体积
（1）将冷却后的蜡封试样放在天平上称其质量
1
m。
（2）用细线将试样吊在天平的一端，浸没于盛有蒸馏水的烧杯中（如图1.9），称其在水中的质量
2
m。
（3）将试样从水中取出，擦干蜡封薄膜表面水分，置于天平上称量检查是否有水进入土样中，若此时试样质量大于浸水前的蜡封试样质量并超过0.03 g，则实验应重做。
图1.9称蜡封试样在水中质量
（三）试验记录与密度计算
（1）试验数据记录
将试验数据记录在表格中，记录表格可参见表1-5
表1-5密度试验记录表（蜡封法）
工程名称：；工程编号：；试验日期：；
试验者：；记录者：；校核者：。
试样编号
试样
质量
（g）
蜡封试
样质量
（g）
蜡封试样
水中质量
（g）
温
度
(℃)
水的
密度
(g/cm3)
蜡封试
样体积
（cm3）
蜡膜
体积
(cm3)
试样
体积
（cm3）
试样
密度
(g/cm3)
（2）试样密度计算
试样的密度ρ按下式来计算，准确至0.01 g/ cm3。
式中m——试样的质量，g；
m——蜡封试样的质量，g；
1
m——蜡封试样在水中的质量，g；
2
ρ——在称重时该温度下蒸馏水的密度，g/cm3；
w
ρ——事先求出的石蜡密度，一般以0.9g/cm3计；
n
g——重力加速度，cm/s2。
5. 本实验须做两次平行测定，取其平均值，其平均差值不得大于0.03 g/ cm3
（四）注意事项
1. 在封蜡时应将土样徐徐浸入蜡中，并立即提上，以免蜡膜产生气泡和防止土样扰动。
2. 称蜡封试样质量时，应在另一砝码盘中放入一条与系试样等长度的细线，以平衡线的重量。
3. 在称蜡封试样浮重时，应注意勿使封蜡试样与烧杯壁接触，同时应排除附在其周围的气泡。
4. 蜡封后称土质量时，绑土块宜用细丝线。
（五）思考题
1. 什么情况下用环刀法测定土的密度？什么情况下用蜡封法？
2. 在环刀法中影响试验准确性的因素有哪些？
3. 为什么在土样封蜡时，要使石蜡刚过熔点，不能过高，也不能过低？
表1-8水的密度。
土的密度试验报告
土的密度试验报告实验目的：本实验旨在通过试验测量不同土样的密度值，并分析原因得出结论。
实验原理：土的密度试验是测量一定体积的土样的质量，从而得出土样的密度。
本实验采用的是极限容重法，即在某一孔隙度下的土体极限干密度，并根据其计算出该孔隙度下的干密度和含水率。
实验仪器和材料：1.土样铸模；2.定容量的水；3.电子天平；4.烘箱。
实验步骤：1.首先将土样铸模清洗干净，然后在室内精确称量该模具的重量，记录下来；2.将土样置于模具中，将模具充实压实，压实到最大限度，记录下来此时模具中土的重量；3.再将模具的甬道用刮平工具刮平，并从甬道顶部加入一定量的定容量的水；4.反复轻敲模具，以使水充分渗透土里面，直至甬道被水淹过顶部为止，并在外观上不再出现浮皮的现象；5.将模具顶部平整；6.用孔隙度仪快速测量土样含水率；7.将模具连同模具内部每个孔隙处落空的土拿到烘箱中烘干，取出后按重量计算干重；8.测量土样体积，此为土样的容积。
实验结果：样品编号甬道容积干重含水率大气干重密度极限干密度极限含水率1 ... ... ... ... ... ...2 ... ... ... ... ... ...3 ... ... ... ... ... ...实验分析：通过本次实验，我们得出了每个土样的大气干重密度、极限干密度和极限含水率，这些数据可以帮助我们更深入地了解每种土壤的特性和性质。
对于建筑工程来说，这些数据也是非常重要的，可以为工程设计及施工提供科学依据。
结论：根据本次试验数据分析得出，不同类型土样的密度值各不相同，表明不同类型的土壤具有不同的性质。
由此可知，选择合适的土壤材料在建筑工程中具有非常重要的意义。
土密度试验报告
土密度试验报告1. 实验目的通过土壤密实度试验，了解土壤的密实度及其与土壤含水率的关系，为土壤的工程使用提供参考。
2. 实验设备和材料•土壤样本•活塞和土壤密度仪•干燥器•秤•水桶3. 实验原理土壤的密实度是指土壤中固体颗粒之间的排列紧密程度，常用于评价土壤的工程性质。
密实度与土壤含水率存在着一定的关系，一般情况下，随着土壤含水率的增加，土壤的密实度会降低。
4. 实验步骤4.1 样本准备1.采集土壤样本，保持样本的自然湿度。
2.将样本进行筛分，去除杂质。
4.2 湿重测定1.取一定质量的土壤样本（W1），称重并记录。
2.将土壤样本放入干燥器中，以100℃的温度进行干燥，直至质量恒定。
3.取出干燥的土壤样本，称重并记录（W2）。
4.3 水重测定1.将干燥的土壤样本放入水桶中，加入适量的水，使土壤充分浸泡。
2.等待一段时间，待土壤完全饱和。
3.取出浸泡后的土壤样本，用纸巾等吸去表面多余的水分。
4.称重并记录土壤样本的湿重（W3）。
同时，将土壤样本放入土壤密度仪中进行测试，记录体积（V）。
5. 数据处理和结果分析5.1 计算干重和湿重•干重（Gd）：Gd = W2 - W1•湿重（Gw）：Gw = W3 - W15.2 计算含水率土壤含水率（w）：w = (Gw / Gd) × 100%5.3 计算土壤密度土壤密度（ρ）：ρ = Gd / V5.4 结果分析根据实验数据，计算并分析土壤样本的含水率和土壤密度，并对结果进行比较和讨论。
通过不同土壤样本的密实度和含水率比较，可以得出不同土壤类型对于工程应用的适宜程度。
6. 实验注意事项•实验中应尽量保持土壤样本的原始状态，避免因加工过程中产生的误差。
•实验过程中需要注意安全，操作时需小心谨慎，避免发生意外。
7. 结论通过土壤密度试验，我们得出了土壤样本的密实度和含水率，并分析了两者之间的关系。
通过实验结果，可以为土壤的工程使用提供参考，选择适宜的土壤类型。
土的密度试验
(1) 定义土的密度是指土单位体积的质量。
(2) 实验目的测定土的单位体积质量，以便了解土体的疏密和干湿状态，供换算土其它物理指标和工程计算之用。
(3) 常用实验方法环刀法：适用于一般粘性细粒土；蜡封法：适用于土样坚硬、易碎或含有粗颗粒不易修成很规则形状，采用环刀法有困难时；灌砂法或灌水法：适用于现场条件下的粗粒土。
本试验采用环刀法。
(4) 试验器材1）环刀：如图4-1 所示。
内径61.8mm 或79.8mm，高度20mm。
本试验采用内径61.8mm。
环刀质量已由实验室称出，按环刀号码查实验室内的表。
2）普通天平：称量500g，最小分度值0.1g。
称量200g，最小分度值0.01g。
3）削土刀、凡士林等。
图4-1 环刀（5）操作步骤1）按工程需要取原状土或制备所需状态的扰动土样。
土样的直径和高度应大于环刀，整平其两端放在玻璃板光面上。
2）将环刀内壁擦净，并涂抹一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样。
3）擦净环刀外壁，称环刀和土的总质量，精度达0.01g。
本试验需进行二次平行试验，取二次结果的平均值。
平行试验结果之差不得大于0.03g/cm3注意：切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土，制样时不得扰动。
（6）计算按下式计算土的湿密度：式中：ρ0—试样的湿密度(g/cm3)，准确到0.01g/cm3；(m0 + m)—环刀加土质量，g/cm3；m0—环刀质量，g/cm3；V —环刀体积，cm3；根据盒号由实验室制好的表中查得。
按下式计算土的干密度：以上记录用钢笔或圆珠笔填在土力学试验附表2中。
《土力学》密度试验和含水量试验
《土力学》密度试验和含水量试验试验一密度试验一、试验目的测定土的湿密度，以了解土的疏密和干湿状态，供换算土的其它物理性质指标和工程设计以及控制施工质量之用。
二、试验原理土的湿密度 是指土的单位体积质量，是土的基本物理性质指标之一，其单位为g/cm3。
环刀法是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与体积之比即为土的密度。
密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。
对于细粒土，宜采用环刀法；对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。
三、仪器设备1．环刀：内径61.8mm，高20mm。
2．天平：称量500g，分度值0.1g。
3．其它：切土刀、钢丝锯、凡士林等。
四、操作步骤1．量测环刀：取出环刀，称出环刀的质量，准确至0.1g，并涂一薄层凡士林。
2．切取土样：将环刀的刀口向下放在土样上，然后用切土刀将土样削成略大于环刀直径的土柱，将环刀垂直下压，边压边削使土样上端伸出环刀为止，然后将环刀两端的余土削平。
3．土样称量：擦净环刀外壁，称出环刀和土的质量，准确至0.1g。
五、试验注意事项1．称取环刀前，把土样削平并擦净环刀外壁；2．如果使用电子天平称重则必须预热，称重时精确至小数点后二位。
六、计算公式按下列计算土的湿密度：V m m V m 21-=＝ρ式中：ρ—密度，计算至0.01g/cm 3； m —湿土质量，g ； m 1—环刀加湿土质量，g ； m 2—环刀质量，g ； V —环刀体积，cm 3。
密度试验需进行二次平行测定，其平行差值不得大于0.03g/cm 3，取其算术平均值。
七、思考题1．进行室内密度试验时，一般选用环刀直径和高度各为多少？ 2．测定密度的常用方法有哪几种？ 3．环刀法适用于什么土类？八、试验记录密度试验记录表（环刀法）工程名称 试验者土样说明 计算者 试验日期 校核者 环刀号环刀质量(g)湿土加环刀质量 (g)湿土质量(g)体积 (cm 3) 湿密度 (g/cm 3)平 均湿密度(g/cm 3)试验二含水量试验一、试验目的土的含水量是指土中水的质量与土颗粒质量之比，它是标志土的湿度的重要物理指标。
土密度试验方法

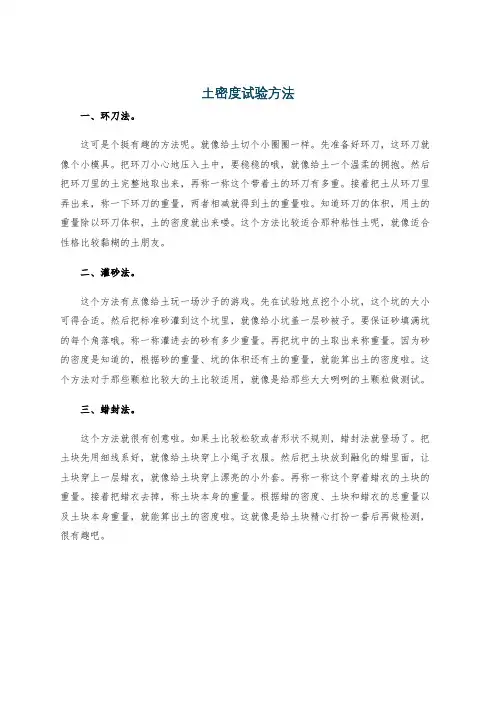

土密度试验方法
一、环刀法。
这可是个挺有趣的方法呢。
就像给土切个小圈圈一样。
先准备好环刀，这环刀就像个小模具。
把环刀小心地压入土中，要稳稳的哦，就像给土一个温柔的拥抱。
然后把环刀里的土完整地取出来，再称一称这个带着土的环刀有多重。
接着把土从环刀里弄出来，称一下环刀的重量，两者相减就得到土的重量啦。
知道环刀的体积，用土的重量除以环刀体积，土的密度就出来喽。
这个方法比较适合那种粘性土呢，就像适合性格比较黏糊的土朋友。
二、灌砂法。
这个方法有点像给土玩一场沙子的游戏。
先在试验地点挖个小坑，这个坑的大小可得合适。
然后把标准砂灌到这个坑里，就像给小坑盖一层砂被子。
要保证砂填满坑的每个角落哦。
称一称灌进去的砂有多少重量。
再把坑中的土取出来称重量。
因为砂的密度是知道的，根据砂的重量、坑的体积还有土的重量，就能算出土的密度啦。
这个方法对于那些颗粒比较大的土比较适用，就像是给那些大大咧咧的土颗粒做测试。
三、蜡封法。
这个方法就很有创意啦。
如果土比较松软或者形状不规则，蜡封法就登场了。
把土块先用细线系好，就像给土块穿上小绳子衣服。
然后把土块放到融化的蜡里面，让土块穿上一层蜡衣，就像给土块穿上漂亮的小外套。
再称一称这个穿着蜡衣的土块的重量。
接着把蜡衣去掉，称土块本身的重量。
根据蜡的密度、土块和蜡衣的总重量以及土块本身重量，就能算出土的密度啦。
这就像是给土块精心打扮一番后再做检测，很有趣吧。
土力学实验-知识归纳整理
实验名称 实验一 测定土的密度（环刀法）实验器材 环刀、电子天平、修土刀、钢丝锯、凡士林、玻璃板实验原理及目的 实验目的：测量土的密度实验原理：环刀法是使用已知质量及容积的环刀，切取土样，使土样的体积与容积一致，这样环刀的容积即为土的体积；称量后，减去环刀的质量就得土的质量,然后计算得土的密度。
实验步骤 1.测定环刀的质量与体积环刀的体积v已知为60cm3,经过电子天平测量环刀的质量m1。
2.切取土样用修土刀将土样削成略大于环刀的土柱；然后将环刀清理干净，内壁涂上凡士林，将环刀刀刃口垂直放到土样上，用竹片垂直向下轻压环刀，直至土样高出环刀为止；先削平环刀一端多余的土，削至与环刀边缘齐平，再将其放置于玻璃片上，然后将环刀另一端多余的土削平至与环刀齐平。
若两面土有脱落，可用切下的碎土将其补平。
3.将环刀外壁擦净，称量环刀和土样的质量m2，准确至0.1克。
4.计算土的密度Vmm12-=ρ注意事项:（1）用环刀取土样时，必须严格按步骤操作； （2）称量前应注意把天平调零，称环刀和土总质量时应把环刀外壁土擦干净。
数据处理 详见附表知识归纳整理实验名称 实验二含水率试验 （烘干法） 实验器材 铝盒2个、电子天平、烘箱、干燥器实验原理及目的 实验目的：测量土的天然含水率实验原理：含水率是指土中水分质量与干干质量之比值。
湿土在温度为100-105℃的长时光烘烤下，土中的水分彻底蒸发，土样减轻的质量与彻底干燥后土样的质量之比值，即为湿土的含水率，以百分数表示。
实验步骤 1.测量湿土的质量先将干净铝盒放在电子天平上称的质量m，然后取15克左右的具代表性的土样放入铝盒内，盖紧盒盖，称量铝盒加湿土的质量m1。
2.烘干土样将装有土样的铝盒打开盒盖后放入烘烤箱内烘约6h以上至恒重。
3.测量干土的质量将烘烤箱里的铝盒取出后冷却8h左右，称量干土加铝盒的质量m2，减去铝盒的质量m，即的干土的质量。
4.计算土的含水率 %100221⨯--=mmmmω求知若饥，虚心若愚。
土的密度试验报告
土的密度试验报告一、引言土壤密度是土壤物理性质中的重要指标之一，它对土壤的肥力、通气性和保水性等具有重要影响。
为了准确测定土壤密度，本次试验使用了直接测量法和间接测量法两种方法进行了比较和分析。
二、试验目的本次试验的目的是通过直接测量法和间接测量法两种方法，准确测定土壤的密度，并比较两种方法的优缺点，为土壤管理和土地利用提供科学依据。
三、试验方法1. 直接测量法直接测量法是通过直接测量土壤的质量和体积来计算密度的方法。
首先，采集一定数量的土壤样品，并通过清洗和筛网等处理，去除杂质。
然后，将土壤样品放入已知质量的容器中，并称量容器的质量。
接着，将土壤样品与容器一起放入烘箱中烘干，直至质量不再变化。
最后，计算土壤的密度。
2. 间接测量法间接测量法是通过测量土壤的孔隙度和容重等参数，间接计算出土壤密度的方法。
首先，采集土壤样品，并根据采集的样品进行室内试验。
通过测量土壤样品的体积和质量，计算出土壤的容重和孔隙度。
然后，利用容重和孔隙度的关系，间接计算出土壤的密度。
四、试验结果通过直接测量法和间接测量法，测得的土壤密度分别为X g/cm³和Y g/cm³。
两种方法得到的结果相对较为接近，但直接测量法的结果更为准确。
这是因为直接测量法可以排除一些间接测量法中可能存在的误差，如土壤样品的湿度和杂质的影响。
五、讨论与分析1. 直接测量法的优点直接测量法可以直接测量土壤的质量和体积，结果相对准确。
同时，该方法操作简单，不需要复杂的仪器和设备。
2. 直接测量法的缺点直接测量法需要采集较大量的土壤样品，有一定的工作量和时间成本。
同时，该方法对土壤样品的湿度和杂质等因素较为敏感，需要进行一定的处理和纠正。
3. 间接测量法的优点间接测量法可以通过测量土壤的孔隙度和容重等参数来间接计算土壤的密度，操作相对简便。
该方法对土壤样品的要求相对较低。
4. 间接测量法的缺点间接测量法的结果相对直接测量法略有偏差，因为该方法需要通过其他参数计算得出。
土密度试验实验报告
土密度试验实验报告实验目的：通过土密度试验确定土壤的干重、湿重及容重，并计算其孔隙度和饱和度，进一步了解土壤的物理性质。
一、实验原理：1. 试验装置：常用的土密度试验装置包括土壤样本采集工具、电子天平、容重筒和水桶等。
2. 实验步骤：- 采样：使用土壤样本采集工具在地面上或某一深度下采集土壤样本。
- 杂质去除：将采集的土壤样本放置在平板上，进行去除大块杂质。
- 分析土壤含水量：将土壤样本放入干燥器中，加热并测量样品重量，以得到干重。
- 分析土壤湿重：将土壤样本放入水桶中，保持浸泡一定时间后取出，去除表面水分，快速称重得到湿重。
- 去除冗余水分：将湿重样本置于干燥器中加热，直至样本质量不再发生变化，获得恒定重量，即为土壤的湿重。
- 得出结论：根据湿重、干重等数据，计算出土壤的容重、孔隙度和饱和度。
二、实验结果与数据处理：1. 样本处理：- 采样位置：在实验室地面或某一深度下进行采样。
- 采集样本：使用土壤样本采集工具进行采集，注意不要有太多的大块杂质。
- 处理样本：将采集到的土壤样本放在平板上，除去大块杂质，保持样本的完整性。
2. 数据处理：a) 计算干重：干重= 干燥器样本重量- 干燥器重量。
b) 计算湿重：湿重= 水桶样本重量- 空桶重量。
c) 计算容重：容重= (干重/ (湿重- 干重))。
d) 计算孔隙度：孔隙度= (1 - (容重/ 单位体积质量))。
e) 计算饱和度：饱和度= (湿重- 干重) / 干重。
三、实验分析与讨论：通过土密度试验，我们可以得到土壤的干重、湿重、容重、孔隙度和饱和度等数据。
这些数据对于了解土壤的物理性质非常有帮助。
其中，干重表示土壤中无水分的质量，湿重表示土壤中水分的质量，容重表示单位体积土壤的质量。
孔隙度表示土壤中的孔隙空隙的比例，饱和度表示土壤中水分的质量与无水分质量的比值。
通过实验数据的计算，可以得出土壤的物理性质。
例如，容重越大表示土壤中固体颗粒的密度越大，孔隙度越小，对植物的通气性和透水性影响较大；饱和度越高表示土壤中水分含量越大，对植物的生长起到一定的保证作用。
土的密度试验及数据处理
土的密度试验及数据处理土的密度是土力学中最基本的参数之一，它对土体的物理学、力学、水文学等方面都有着重要的影响。
因此，测定土的密度是土力学实验中的一项基本内容。
本文将介绍土的密度试验及数据处理的方法和步骤。
二、实验原理1.土的密度土的密度是指单位体积的土重量，通常用公斤/立方米（kg/m）表示。
在土力学中，通常采用两种密度：干密度和湿密度。
2.干密度干密度是指在土体中不含水分的情况下，单位体积的土重量。
用公式表示为：ρd = m/V其中，ρd为干密度，m为土的干重，V为土的体积。
3.湿密度湿密度是指在土体中含有一定量的水分的情况下，单位体积的土重量。
用公式表示为：ρw = (m2 - m1) / V其中，ρw为湿密度，m1为土的干重，m2为土的湿重，V为土的体积。
4.容重容重是指土在自然状态下的密度，即土中含有一定的孔隙度和水分。
用公式表示为：γ = m / V其中，γ为容重，m为土的湿重，V为土的体积。
三、实验步骤1.试样的制备首先，需要制备一定数量的试样。
试样的制备应根据实际情况选用不同的方法。
一般来说，可以采用手动压实、机械压实或振动压实等方法。
2.试样的称重将制备好的试样称重，记录下试样的干重m1。
需要注意的是，称重时要保证准确性，避免误差的产生。
3.试样的体积测定试样的体积测定有多种方法，如水浸法、沉降法、气泡法等。
在实验中，通常采用水浸法测定土的体积。
将试样放入一个容器中，注入一定量的水，使试样充分浸泡。
然后，将容器放入水中，记录下水位的高度，即为试样的体积V。
4.试样的湿重测定将制备好的试样取出，用毛巾将表面的水分吸干，然后将试样放入称重器中，记录下试样的湿重m2。
5.实验数据处理根据上述公式，可以计算出试样的干密度、湿密度和容重。
需要注意的是，在计算过程中要保证数据的准确性，避免误差的产生。
四、实验注意事项1.试样的制备要充分，避免试样中存在空隙和空气。
2.试样的称重和体积测定要准确，避免误差的产生。
土力学实验指导书
土力学实验指导书浙江科技学院建筑工程学院2004年5月学时：2学时 一、目的要求：测定土在天然状态下单位体积的质量。
二、试验方法适用范围 一般粘性土，宜采用环刀法易破碎，难以切削的土，可采用蜡封法对于砂土与砂砾土，可用现场的灌砂法或灌水法。
三、仪器设备符合规定要求的环刀，精度为0.01g 的天平，其他：切土刀，凡士林等。
四、操作步骤（1）测出环刀的容积V ，在天平上称环刀质量m 1。
（2）取直径和高度略大于环刀的原状土样或制备土样。
（3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。
将环刀两端余土削去修平（严禁在土面上反复涂抹），然后擦净环刀外壁。
（4）将取好土样的环刀放在天平上称量，记下环刀与湿土的总质量m 2五、数据记录与计算1、数据记录密度试验记录表（环刀法）2、计算土的密度：按下式计算 Vm m V m 12_==ρ 要求：密度试验应进行2次平行测定，两次测定的差值不得大于0.03g/cm 3,取两次试验结果的平均值。
学时：2学时 一、目的要求：土的含水率是土在105—1100C 下烘于恒量时所失去的水的质量和干土质量的百分比值。
土在天然状态下的含水率为土的天然含水率。
试验的目的：测定土的含水率。
二、试验方法适用范围（1）、烘干法：室内试验的标准方法，一般粘性土都可以采用。
（2）、酒精燃烧法：适用于快速简易测定细粒土的含水率。
（3）、比重法：适用于砂类土。
三、仪器设备烘箱：采用电热烘箱；天平：称量200g,分度值0.01g ；其他：干燥器，称量盒。
四、试验操作步骤（1）取代表性试样，粘性土为15—30g,砂性土、有机质土为 50g,放入质量为m 0的称量盒内，立即盖上盒盖，称湿土加盒总质量m 1，精确至0.01g.（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C 的恒温下烘干。
烘干时间与土的类别及取土数量有关。
