化工设计概论第二版课后答案李国庭
化工分离工程第二版课后答案刘洪
化工分离工程第二版课后答案刘洪
填空（给下列题目括号内填写正确答案）。
1.如果设计中给定数值的物理量的数目等于(设计变量)，设计才有结果。
2．在最小回流比条件下，若只有重组分是非分配组分，轻组分为分配组分，存在着两个恒浓区，出现在(精馏段和进料板)位置。
3．在萃取精馏中，当原溶液非理想性不大时，加入溶剂后，溶剂与组分1形成具有较强(正)偏差的非理想溶液，与组分2形成(负偏差或理想)溶液﹐可提高组分1对2的相对挥发度。
4.对普通的N级逆流装置进行变量分析,若组分数为C个,建立的MESH方程在全塔有（NC+NC+2N+N=N(2C+3)）个。
5.反渗透是利用反渗透膜选择性的只透过（溶剂）的性质,对溶液施加压力，克服（溶剂的渗透压），是一种用来浓缩溶液的膜分离过程。
简答（根据题目结合所学知识进行答题）。
在精馏塔中设中间换热器为什么会提高热力学效率?
答：在中间再沸器所加入的热量其温度低于塔底加入热量的温度，在中间冷凝器所引出的热量其温度高于塔顶引出热量的温度，相对于无中间换热器的精馏塔传热温差小，热力学效率高。
化工原理(第二版)上册课后习题答案完整版柴诚敬主编
化工原理（第二版）上册课后习题答案完整版柴诚敬主编本文是《化工原理（第二版）上册课后习题答案完整版》的内容，提供了对上册习题的详细回答。
以下是习题和答案的内容：第一章介绍1.简要介绍化工原理的定义和应用领域。
答案：化工原理是研究物质转化过程和工程过程的基本规律以及解决化工实际问题的科学原理。
它广泛应用于化工、石油、医药、农药等领域。
2.描述化工过程的基本要素及其相互关系。
答案：化工过程的基本要素包括原料、能量、操作和设备。
它们相互关系密切，原料经过能量的作用，通过操作和设备进行转化。
1.什么是物质的性质？举例说明。
答案：物质的性质是指物质特有的、可以用于识别和区分物质的特征。
例如，水的性质包括色彩、气味、味道等。
2.什么是热力学？热力学研究的对象是什么？答案：热力学是研究物质和能量相互转化过程的科学。
热力学研究的对象包括物质和能量。
第三章理想气体的性质1.计算气体的压力、体积和温度之间的关系公式。
答案：PV = nRT，其中P表示气体的压力，V表示气体的体积，T表示气体的温度，n表示气体的物质的量，R表示气体常数。
2.理想气体的状态方程是什么？其适用条件是什么？答案：理想气体的状态方程是PV = nRT。
适用条件是气体分子之间的相互作用可以忽略。
1.什么是液体的性质？举例说明。
答案：液体的性质是指液体独特的物理和化学特征。
例如，水的性质包括可流动性、粘度等。
2.什么是液体的饱和蒸气压？如何用温度表示液体的饱和蒸气压？答案：液体的饱和蒸气压是指在一定温度下，液体与其饱和蒸气之间的平衡压力。
可以用温度-饱和蒸气压表来表示液体的饱和蒸气压。
以上仅是部分例题和答案，更多内容请查看原书《化工原理（第二版）上册课后习题答案完整版》。
注意：本文的习题答案为根据题目编写的，可能会与原书回答有所差异。
请以原书为准。
化工原理第二版答案
第四章 习题2． 燃烧炉的内层为460mm 厚的耐火砖,外层为230mm 厚的绝缘砖。
若炉的内表面温度t 1为1400℃,外表面温度t 3为100℃。
试求导热的热通量及两砖间的界面温度。
设两层砖接触良好,已知耐火砖的导热系数为t 0007.09.01+=λ,绝缘砖的导热系数为t 0003.03.02+=λ。
两式中t 可分别取为各层材料的平均温度,单位为℃,λ单位为W/(m·℃)。
解：设两砖之间的界面温度为2t ，由23121212t t t t b b λλ--=，得222331223140010094946010/(0.90.000723010/(0.30.0003)22t t t C t t t t ----=⇒=++⨯+⨯⨯+⨯热通量2121689/14009490.40/0.970.00072t t q W m -==+⎛⎫+⨯ ⎪⎝⎭3．直径为mm mm 360⨯φ,钢管用30mm 厚的软木包扎,其外又用100mm 厚的保温灰包扎,以作为绝热层。
现测得钢管外壁面温度为-110℃,绝热层外表面温度10℃。
已知软木和保温灰的导热系数分别为0.043和0.07W/(m ·℃),试求每米管长的冷量损失量。
解：每半管长的热损失，可由通过两层圆筒壁的传热速率方程求出：1332112211ln ln 22t t Q r r L r r πλπλ-=+1100101601160ln ln 2 3.140.043302 3.140.000760--=+⨯⨯⨯⨯25/W m =-负号表示由外界向体系传递的热量，即为冷量损失。
4．蒸汽管道外包扎有两层导热系数不同而厚度相同的绝热层,设外层的平均直径为内层的两倍。
其导热系数也为内层的两倍。
若将二层材料互换位置,假定其他条件不变,试问每米管长的热损失将改变多少?说明在本题情况下,哪一种材料包扎在内层较为适合?解：设外层的平均直径为2m d ，内层平均直径为1m d ，则212m m d d =且212λλ=。
化工设计概论(3-2)
自由度
塔
注意：过程与整体不同，它要包
4
含流程系统内所有流股。
11
C4 1.00
流程的自由度分析表（结果）
塔1 塔2 塔3 塔4 分流器 过程 整体
总流股变量数
13
8
8
5
5
25 15
MB方程数
4
33
2
1பைடு நூலகம்
13 4
已知流股变量数 7
42
2
2
11 9
已知附加方程数 0
00
0
1
1
0
自由度
2
13
1
1
0
2
从流程的过程自由度分析结果可以看出：该流程设计条件给得正确。
C2 0.89
6
7 C3 0.10
1
塔
分流器
1 1000 mol/h
C1 0.20
C2 0.25 C3 0.40
3
C4 0.15
8
塔 3
C4 0.002 10
C3 0.98 C4 0.02
9
塔
C3 0.70 C4 0.30
4
11
去变置

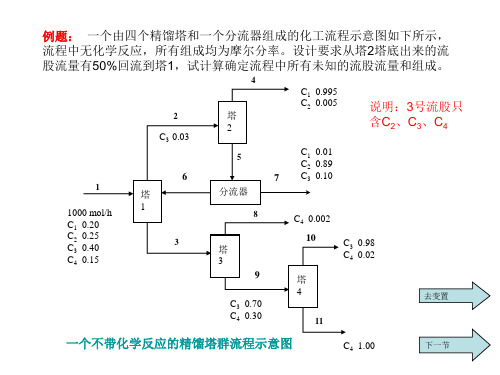

一个不带化学反应的精馏塔群流程示意图
C4 1.00
下一节
解： 该过程的流程中一些流股的部分或全部流股变量已经由
2(3)
C3 0.03
6 塔 1
3(3)
4
塔 2
5
7 分流器
8(3)
塔 3
9
C3 0.70 C4 0.30
C1 0.995 C2 0.005
总流股变量数
过程 25
C1 0.01 C2 0.89 C3 0.10
(完整版)化工原理第二版答案
第四章 习题2． 燃烧炉的内层为460mm 厚的耐火砖,外层为230mm 厚的绝缘砖。
若炉的内表面温度t 1为1400℃,外表面温度t 3为100℃。
试求导热的热通量及两砖间的界面温度。
设两层砖接触良好,已知耐火砖的导热系数为t 0007.09.01+=λ,绝缘砖的导热系数为t 0003.03.02+=λ。
两式中t 可分别取为各层材料的平均温度,单位为℃,λ单位为W/(m·℃)。
解：设两砖之间的界面温度为2t ，由23121212t t t t b b λλ--=，得222331223140010094946010/(0.90.000723010/(0.30.0003)22t t t C t t t t ----=⇒=++⨯+⨯⨯+⨯o 热通量2121689/14009490.40/0.970.00072t t q W m -==+⎛⎫+⨯ ⎪⎝⎭3．直径为mm mm 360⨯φ,钢管用30mm 厚的软木包扎,其外又用100mm 厚的保温灰包扎,以作为绝热层。
现测得钢管外壁面温度为-110℃,绝热层外表面温度10℃。
已知软木和保温灰的导热系数分别为0.043和0.07W/(m ·℃),试求每米管长的冷量损失量。
解：每半管长的热损失，可由通过两层圆筒壁的传热速率方程求出：1332112211ln ln 22t t Q r r L r r πλπλ-=+1100101601160ln ln 2 3.140.043302 3.140.000760--=+⨯⨯⨯⨯25/W m =-负号表示由外界向体系传递的热量，即为冷量损失。
4．蒸汽管道外包扎有两层导热系数不同而厚度相同的绝热层,设外层的平均直径为内层的两倍。
其导热系数也为内层的两倍。
若将二层材料互换位置,假定其他条件不变,试问每米管长的热损失将改变多少?说明在本题情况下,哪一种材料包扎在内层较为适合?解：设外层的平均直径为2m d ，内层平均直径为1m d ，则212m m d d =且212λλ=。
化工原理课后题答案部分
化工原理第二版第1章蒸馏1.已知含苯0.5（摩尔分率）的苯-甲苯混合液，若外压为99kPa，试求该溶液的饱和温度。
苯和甲苯的饱和蒸汽压数据见例1-1附表。
t（℃）80.1 85 90 95 100 105x 0.962 0.748 0.552 0.386 0.236 0.11解：利用拉乌尔定律计算气液平衡数据查例1-1附表可的得到不同温度下纯组分苯和甲苯的饱和蒸汽压P B*，P A*，由于总压P = 99kPa，则由x = (P-P B*)/(P A*-P B*)可得出液相组成，这样就可以得到一组绘平衡t-x 图数据。
以t = 80.1℃为例x =（99-40）/（101.33-40）= 0.962同理得到其他温度下液相组成如下表根据表中数据绘出饱和液体线即泡点线由图可得出当x = 0.5时，相应的温度为92℃2.正戊烷（C5H12）和正己烷（C6H14）的饱和蒸汽压数据列于本题附表，试求P = 13.3kPa 下该溶液的平衡数据。
温度C5H12223.1 233.0 244.0 251.0 260.6 275.1 291.7 309.3 K C6H14 248.2 259.1 276.9 279.0 289.0 304.8 322.8 341.9饱和蒸汽压(kPa) 1.3 2.6 5.3 8.0 13.3 26.6 53.2 101.3解：根据附表数据得出相同温度下C5H12（A）和C6H14（B）的饱和蒸汽压以t = 248.2℃时为例，当t = 248.2℃时P B* = 1.3kPa查得P A*= 6.843kPa得到其他温度下A?B的饱和蒸汽压如下表t(℃) 248 251 259.1 260.6 275.1 276.9 279 289 291.7 304.8 309.3 P A*P B*(kPa) 1.300 1.634 2.600 2.826 5.027 5.300 8.000 13.300 15.694 26.600 33.250利用拉乌尔定律计算平衡数据平衡液相组成以260.6℃时为例当t= 260.6℃时x = (P-P B*)/(P A*-P B*)=（13.3-2.826）/（13.3-2.826）= 1平衡气相组成以260.6℃为例当t= 260.6℃时y = P A*x/P = 13.3×1/13.3 = 1同理得出其他温度下平衡气液相组成列表如下t(℃) 260.6 275.1 276.9 279 289x 1 0.3835 0.3308 0.0285 0y 1 0.767 0.733 0.524 0根据平衡数据绘出t-x-y曲线3.利用习题2的数据，计算：⑴相对挥发度；⑵在平均相对挥发度下的x-y数据，并与习题2 的结果相比较。
化工工艺学第二版课后答案魏顺安
化工工艺学第二版课后答案魏顺安51 . （）下列不是填料特性的是 [单选题] *A.比表面积B.空隙率C.填料因子D.填料密度(正确答案)52 . （）溶液在器内停留时间最短的蒸发器是 [单选题] *A.悬筐式蒸发器B.强制循环蒸发器C.外加热式蒸发器D.膜式蒸发器(正确答案)53 .（）压力式温度计是利用（??）性质制成并工作的。
[单选题] *A.感温液体受热膨胀B.固体受热膨胀C.气体、液体或蒸汽的体积或压力随温变化(正确答案)D.以上都不对54 .（）氨水的摩尔分率为20%，而它的摩尔比应是 [单选题] *A.0.15B.0.2C.0.25(正确答案)D.0.355 . （）阀门阀杆转动不灵活，不正确的处理方法为 [单选题] *A.适当放松压盖B.调直修理C.更换新填料(正确答案)D.清理积存物56 . （）在填料吸收塔中，为了保证吸收剂液体的均匀分布，塔顶需设置 [单选题] *A.液体喷淋装置(正确答案)B.再分布器C.冷凝器D.塔釜57 .（）若容器内介质的压力p=l.2MPa，则该容器属于( )容器。
[单选题] *A.常压B.低压(正确答案)C.中压D.高压58 . （）在吸收操作中，操作温度升高，其他条件不变，相平衡常数m [单选题] *A.增加(正确答案)B.不变C.减小D.不能确定59 . （）下列选项中保证精馏过程连续稳定操作的必不可少的条件是 [单选题] *A.液相回流(正确答案)B.进料C.侧线抽出D.产品提纯60 . （）蒸馏操作的依据是各组分间的（）差异。
[单选题] *A.溶解度B.浓度C.挥发度(正确答案)D.蒸汽压61 . （）对于间壁式换热器，流体的流动速度增加，其传热系数 [单选题] *A.减小B.增加(正确答案)C.不变D.不能确定62 .（）生产高压聚乙烯的反应器是（），乙烯气与催化剂、调节剂进入反应器后在200MPa的超高压、250℃的温度下进行聚合。
化工原理课后题答案
化工原理课后题答案化工原理第二版第1章蒸馏1.已知含苯（摩尔分率）的苯-甲苯混合液，若外压为99kPa，试求该溶液的饱和温度。
苯和甲苯的饱和蒸汽压数据见例1-1附表。
t（℃） 85 90 95 100 105x解：利用拉乌尔定律计算气液平衡数据**，P附表可的得到不同温度下纯组分苯和甲苯的饱和蒸汽压P由，查例1-1AB于总压***)-P)/(P可得出液相组成，这样就可以得到一P = 99kPa，则由x = (P-P BBA组绘平衡t-x图数据。
以t = 80.1℃为例 x =（99-40）/（）=同理得到其他温度下液相组成如下表根据表中数据绘出饱和液体线即泡点线由图可得出当x = 时，相应的温度为92℃2.正戊烷（CH）和正己烷（CH）的饱和蒸汽压数据列于本题附表，试求P = 145612下该溶液的平衡数据。
温度 CH 125K CH14 6饱和蒸汽压(kPa)解：根据附表数据得出相同温度下CH（A）和CH（B）的饱和蒸汽压145126*= t = 248.2℃时为例，当℃时 Pt = 248.2 以B* P查得= A．得到其他温度下A?B的饱和蒸汽压如下表t(℃) 248 251 279 289*(kPa) P A利用拉乌尔定律计算平衡数据平衡液相组成以260.6℃时为例***) x = (P-P-P)/(P 当t= 260.6℃时BBA=（）/（）= 1 平衡气相组成以260.6℃为例*x/P = × y = P1/ = 1 当t= 260.6℃时A同理得出其他温度下平衡气液相组成列表如下t(℃) 279 289x 1 0y 1 0根据平衡数据绘出t-x-y曲线3.利用习题2的数据，计算：⑴相对挥发度；⑵在平均相对挥发度下的x-y数据，并与习题2 的结果相比较。
解：①计算平均相对挥发度**：计算出各温度下的相对挥发度理想溶液相对挥发度α= P/P BA℃) t( - - - - - - - - α/2 = ）= 279℃和℃时的α值做平均α（+275.1 取m的值yx2②按习题的数据计算平衡气相组成时，x = 当．y = ×[1+×]=同理得到其他y值列表如下t(℃) 279 289αx 1 0y 1 0'曲线如图t-x-y曲线和原先的t-x-y③作出新的在常压下将某原料液组成为（易挥发组分的摩尔）的两组溶液分别进行简单4.，试求两种情况下的斧液和馏出液组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工设计概论第二版课后答案李国庭
综合产品评估法反映了副产品的经济性和重要性。
[判断题] *
对(正确答案)
错
能量就是能量，没有高低、优劣之分。
[判断题] *
对
错(正确答案)
工厂布置图包括厂区布置图和设备布置图（车间布置图）。
[判断题] *对(正确答案)
错
塔的设计时一定要设计人孔或手孔。
[判断题] *
对(正确答案)
错
非金属管材用于腐蚀性介质，温度和压力较高的场合。
[判断题] *
对
错(正确答案)
化工过程整合与优化的目的是使工艺更加完整。
[判断题] *
错(正确答案)
工艺过程费用估算的目的是确定投资额度。
[判断题] *
对
错(正确答案)
分离因子表征混合物在分离过程中可得到的分离程度的一种量度。
[判断题] *对(正确答案)
错
对于小直径、高度大的塔应采用单排布置。
[判断题] *
对
错(正确答案)
封闭体系是指与环境没有物质和能量交换的体系。
[判断题] *
对
错(正确答案)
仪表的控制符号有图形符号、字母代号和仪表位号。
[判断题] *
对(正确答案)
错
管道的设计要考虑热膨胀和热补偿所带来的影响。
[判断题] *
对(正确答案)
夹点处内部换热最大，经济效益最大。
[判断题] *
对
错(正确答案)
自由度分析就是要确定过程或单元的未知量个数。
[判断题] *
对(正确答案)
错
化工设计是针对化工过程某个单元操作的设计。
[判断题] *
对
错(正确答案)
在容器的设计时，一定要设计上放空、溢流和排放设施。
[判断题] *对(正确答案)
错
夹点之下不应设置任何公用工程加热器。
[判断题] *
对(正确答案)
错
一个化工产品只有一种反应路线来生产。
[判断题] *
对
错(正确答案)
化工过程就是化学反应的过程。
[判断题] *
对
错(正确答案)
按照管道仪表流程图（PID）的设计程序，管道仪表流程图有6个以上版本。
[判断题] *
对(正确答案)
错
化学平衡常数可用来评估反应热效应的大小。
[判断题] *
对
错(正确答案)
化工过程都是稳态过程。
[判断题] *
对
错(正确答案)
选择性是指目的产物占已转化反应原料的分量。
[判断题] *
对
错(正确答案)
新建设的化工装置在试生产前需要进行试车。
[判断题] *
对(正确答案)
错
泵吸入管道的设计没有要求的，可以根据情况设计。
[判断题] *
对
错(正确答案)
阀门的选用必须考虑流体的性质、压力、温度和阀门的材质。
[判断题] *
对(正确答案)
错
在设计管道管径时，对流体流速是有限制的，存在最大允许流速。
[判断题] *对(正确答案)
错
化工设计的目标是使化工工艺过程中各个单元的设计达到最佳。
[判断题] *对
错(正确答案)
描述能量“质”属性的定律是热力学第二定律。
[判断题] *
对(正确答案)
错
稳定流动体系是指与环境之间存在物质和能量交换的体系。
[判断题] *
对(正确答案)
错
厂址选择需要根据当地主导风向考虑。
[判断题] *
对(正确答案)
错
车间设备布置时，对于一些高大设备多采用露天布置，以减少建筑物的费用，降低毒物的积累。
[判断题] *
对(正确答案)
错
初步设计的内容就是国际通用的基础工程设计的内容。
[判断题] *
对
错(正确答案)
带控制点的工艺流程图又称管道仪表流程图。
[判断题] *
对
错(正确答案)
对于技术上比较成熟中型项目工厂，可以按两段设计完成。
[判断题] *
对(正确答案)
错
根据化工过程开发程序，化工设计可分为概念设计、中试设计、基础设计和工程设计。
[判断题] *
对(正确答案)
错
工程设计包括初步设计、扩大初步设计和施工图设计。
[判断题] *
对(正确答案)
错
工艺流程草图不是正式的设计文件。
[判断题] *
对(正确答案)
错
工艺流程草图中的设备上下和相对位置不要求准确画出。
[判断题] *
对(正确答案)
错
工艺流程图（PFD）不需要表示出正常条件下放空和排液的管道。
[判断题] *
对(正确答案)
错
工艺物料流程图不需要列入设计文件中。
[判断题] *
对
错(正确答案)
化工工艺设计的成品文件包括设计说明书以及设计说明书的附图、附表等。
[判断题] *
对(正确答案)
错
化工计算的内容主要是物料衡算、能量衡算以及设备选型三个内容。
[判断题] *
对
错(正确答案)
就化工设计的类型而言，根据项目性质化工设计分为新建项目设计、重复建设项目设计、已有装置的改造设计。
[判断题] *
对(正确答案)
错
扩大初步设计阶段应根据已批准的初步设计和有关行业规范，解决初步设计中的主要技术问题，使之明确、细化。
编制准确度能满足控制投资或报价使用的工程概算。
[判断题] *
对(正确答案)
错
设备的名称在设计的各个阶段及全套设计中可以不一致，只要在同一个设计阶段一致即可。
[判断题] *
对
错(正确答案)
设计过程中经审查批准取消的设备及其位号在后面的设计中不再出现。
[判断题] *对(正确答案)
错
设计过程中新增的设备应重新编号，该编号可以占用之前已被取消的位号。
[判断题] *
对
错(正确答案)
同一设备的位号在设计各个阶段及全套设计中是相同的。
[判断题] *
对(正确答案)
错
物料流程图不是设计文件。
[判断题] *
对
错(正确答案)
在工艺仪表流程图中，设备可以不按比例画出。
[判断题] *
对(正确答案)
错
在管道布置图中，管接头、弯头、三通、法兰等，应按规定符号画出，并标出定位尺寸。
[判断题] *
对
错(正确答案)
在化工工艺设计中，其核心内容是工艺流程设计和车间布置设计。
[判断题] *
对(正确答案)
错
在化工设备和管道布置时，其定位尺寸的标注要以米为单位，并准确到小数点后3位。
[判断题] *
对
错(正确答案)
在进行车间设备布置时，为使管路尽量短和便于操作，通常设备多采用按流程图出现的顺序布置。
[判断题] *
对
错(正确答案)
中试设计的内容基本上与工程设计相同，由于中试装置较小，一般可不画出管道、仪表、管架等安装图纸。
[判断题] *
对(正确答案)
错。
