变电站遥视技术在电力系统自动化中的应用
变电站遥视技术在电力系统自动化中的应用
发表时间：
2014-09-03T08:20:57.250Z 来源：《科学与技术》2014年第5期下供稿 作者： 项飞
[导读] 建立以变电站为对象，以监控中心来实施监视和控制，并服务于各级主要生产管理部门的多级视频图像监控网络.
杭州大有科技发展有限公司
项飞
摘要：变电站的遥视技术系统融合了网络视频和数据采集两大主要功能，本文介绍了当前无人值班变电站遥视系统的具体情况。此项
技术为集控站的调度人员更好地掌握无人值班变电站的运行状况提供了一种新的技术，可确保变电所综合自动化系统安全可靠运行，充分
发挥综合自动化系统的功能和作用。
关键词：变电站；遥视技术；电力系统自动化；监控
变电站的遥视技术系统融合了网络视频和数据采集两大主要功能，集遥视系统、安全保卫系统、消防系统、环境监测系统和动力监测
系统五大功能子系统于一身，构建多级监控网络系统构架，各级用户都能够实时、直接地了解和掌握其下属变电站的情况。一旦变电站内
部发生安全或者设备数据的报警，系统可对发生的情况及时作出反应，并可通过系统中的调度视频会议功能，及时进行可视化调度处理，
便于应急指挥，摆脱了传统系统相互独立、各自应用的非智能化模式，实现变电站多层次、立体化的安防自动化系统。
1
系统设计原则
遥视系统的设计原则是：建立以变电站为对象，以监控中心来实施监视和控制，并服务于各级主要生产管理部门的多级视频图像监控
网络，并辅以适当的警戒功能以实现变电站
“五遥”，为变电站实现真正的无人值守创造条件。在满足需要的前提下，保证系统的稳定可靠，
节省投资，使系统发挥良好的经济效应。
1.1
可靠性
硬件可靠性：系统采用高性能的工业级设备，保证硬件的7×24 小时不间断运行。软件可靠性：监控操作系统采用Windows 操作系
统，具有良好的稳定性。监控图像上通过软件叠加时间和地点防止非法篡改录像资料。供电可靠性：图像监控设备由
UPS供电，在市电电
压波动的情况下仍能够提供稳定的交流电压。用户管理用户等级管理和密码管理相结合，不同的操作人员具有不同的权限，禁止越权操
作。用户操作有记录，系统过滤用户的错误操作。系统自检测与自恢复：前端系统可以启动自运行，无需现场人员维护。系统通过多种方
式监视所有工作站和编码站的运行，并在发生故障时及时报警与恢复，保证系统
7×24 小时不间断运行。守护进程自动监视图像编码站的
运行状态并在故障时自动恢复。用户也可以在监控中心通过图像工作站重新启动图像编码站，或者通过远程控制软件进行远程维护。系统
故障可以按照
“变电站单个摄像机”“单个变电站”“单个监控中心”三级进行屏蔽，局部故障不会影响整个系统的运行。视频监视系统的故障不
会影响变电站的正常运行。
1.2
先进性
先进的视频压缩格式：采用 MPEG4 格式压缩视频流。在保证图像质量的前提下，带宽占用大大减小。在图像帧格式352×288，色彩
24
位彩色，帧速率25帧/s下，占用带宽平均为400 kbit/s，在图像帧格式704×576，色彩24位彩色，帧速率25帧/s下，占用带宽平均为1200
kbit/s
，且图像延时小于0.5 s。先进的音频压缩格式：采用 PCM/GSM 或专用语音压缩算法压缩音频流，平均占用带宽为8 kbit/s。
2
系统方案概述
根据实际需要，拟利用现有传输网络，构建一个能够实现多级管理的树型网络结构的视频调度系统。涉及市调、县调、变电站的多级
网络结构视频调度系统，系统集视频监控、视频指挥调度、视频会议等多功能于一体，并辅以适当的警戒功能以实现变电站
“五遥”，为变电
站实现真正的无人值守创造条件。在满足需要的前提下，保证系统的稳定可靠，节省投资，使系统发挥良好的经济效应。具体如下：多级
视频监控，实现对变电站，运行重点区域的实时统一监控，使得从市调到县调各级电力单位都可实现对自己所辖变电站的实时监控。各监
控点的现场图像和现场环境（红外、烟雾、水浸、门磁等）监控，并产生告警联动。监控的范围除了设备监控、运行状况监控、安防监
控，还可扩展到对所属单位工作人员工作情况的监控。系统监控设计是一个多级的监控系统，不仅实现对口监控，还可以根据具体地理位
置，实现相关外派单位的监控，横向的监控。视频调度，市调
-县调-各变电站监控调度室，按照隶属关系可进行视频调度。视频会议，各级
单位监控调度中心可召开视频会议。多客户端浏览，调度中心以外的监管机构可以依据权限登录系统，浏览各变电站、运行中心的运行状
况。系统最大支持
40个客户端同时访问一路摄像机的监控镜头，而不影响网络运行情况。
3
系统结构
该系统是一个基于客户机/服务器模型的系统，同时支持B/S 构架，即浏览器直接浏览监视，整个系统主要由视频采集端、监控服务器
端、客户端以及传输网络等几个部分组成，可实现视频存储、视频回放、摄像头遥控、报警检测、远程检索播放等功能。监控服务器对视
频采集端提供的数据进行处理，如数据压缩、数据传输、图像报警检测、视频存储等。同时，客户端有选择性地加入组播组并经过身份验
证，可以访问监控服务器，查询监控视频资源，系统中的客户端可以随时加人或退出网络，整个系统的规模可以动态改变，具有很强的适
应性。
4
系统构成
系统构成如下图所示：
5
系统主要技术参数
5.1
网络系统
前端采集设备与网络相连，经过数字压缩后，经本地网络交换机，传送到电力信息网上，而网上的用户即可实现远程实 时监控。根据
本项目中的用户需求，网络环境要求如下：最大同时实现
40 路镜头的录像，最大 16 幅 CIF（分辨率为：352×288），实时监控图像（4个
变电站）或
4幅4CIF（即DVD分辨率，720×576），实施监控图像（一个变电站），以及多个客户端，由于县调到各变电站以及到市调均
为光纤通道，故传输带宽完全能满足。县调本地局域网我们使用带组播管理功能的快速以太网网络交换机，完全能适应大容量的信息传输
及发送。
5.2
视频系统
视频传输所需的网络带宽8 k～4 Mbps可调，视频帧率最高可达 25 帧/s（PAL 制视频）。系统支持视频移动侦测功能，图像变化率可
由客户根据实际经验设置，以保证移动侦测报警的准确性。系统支持
Pelco-P 和 Canon 等协议的云台控制解码器和球机，客户可根据需要
选配。
6
系统对电力安全运行的作用
保证了无人值守变电站的安全运行遥视系统可以使调度人员实现对变电站的远程正常巡视，实现了变电站运行环境的远程监控，保证
了遥控操作的安全性，可以辅助进行事故处理，并可以对设备检修过程进行监控。
7
系统的运行维护
检查设备的散热和制冷附件。检查连接处的松动、锈蚀问题。对设备及摄像机防护罩定时清洗，防止灰尘阻碍设备运行，以及摄像机
的清晰度。定期检查连接处是否紧固，接触是否良好、接地引下线有无锈蚀、接地体附近地面有无异常，必要时应挖开地面抽查地下隐蔽
部分锈蚀情况，如发现问题应及时处理。雷雨季节到来之前作防雷检查。电力遥视设备标志规范化。遥视系统设备的文件资料应完整齐全
电力系统是一切活动的生命线，加强电力系统的安全性管理是一切社会活动得以正常进行的有力保障。变电站遥视系统，由于其智能化、
整合化、全功能、网络化的系统结构，可以使变电站的安全监控管理提高到一个新的水平上来。张家口供电公司将网络视频监控系统引入
电力变电站遥视系统，实现了变电站的无人监控、少人值班，提高了变电站的自动化水平和安全可靠性，减轻了运行人员的负担。
参考文献：
[1]
韩驰，刘晓伟.遥视技术在变电站的应用[J].吉林电力，2006，1：26~28.
[2]
张庆.无人值班变电所的遥视技术[M].东北电力技术，2008，121~124.
[3]
李青文.无人值班变电站遥视警戒系统建设的探讨[M].青海电力，2005，156~161.
[4]
丁正生.无人值班变电站遥视系统的应用[J].电气世界，2008，11：11~12.
无人值守变电站遥视系统解决方案
无人值守变电站遥视系统解决方案标题：无人值守变电站遥视系统解决方案引言概述：随着科技的快速发展，无人值守变电站遥视系统成为现代电力行业的重要组成部分。
这种系统可以实现对变电站的远程监控和管理，提高电力设施的运行效率和安全性。
本文将介绍无人值守变电站遥视系统的解决方案，包括系统架构、功能特点、应用场景和优势。
一、系统架构1.1 传感器设备：无人值守变电站遥视系统通过安装各类传感器设备来实现对电力设施的监测，包括温度、湿度、电压、电流等参数。
1.2 数据采集模块：传感器设备采集到的数据通过数据采集模块传输到监控中心，实现数据的实时监测和分析。
1.3 监控中心：监控中心是无人值守变电站遥视系统的核心，通过监控中心可以对变电站的运行状态进行实时监测和管理。
二、功能特点2.1 远程监控：无人值守变电站遥视系统可以实现对变电站的远程监控，无需人员实地巡检，提高了工作效率和安全性。
2.2 预警功能：系统可以实时监测电力设施的运行状态，一旦发现异常情况，系统会自动发出预警信息，帮助及时处理问题。
2.3 数据分析：系统可以对监测到的数据进行分析和统计，为电力设施的运行提供数据支持，帮助优化运行效率。
三、应用场景3.1 远程山区变电站监控：在偏远山区，人力资源有限，无人值守变电站遥视系统可以实现对变电站的远程监控，提高了设施的安全性。
3.2 城市变电站管理：在城市变电站，系统可以实现对多个变电站的集中管理，方便运维人员对设施进行监测和维护。
3.3 新能源电站监控：对于新能源电站，系统可以实现对光伏、风电等设施的监控，帮助提高发电效率和管理水平。
四、优势4.1 提高运行效率：无人值守变电站遥视系统可以实现对电力设施的远程监控和管理，提高了运行效率，减少了人力资源的浪费。
4.2 提升安全性：系统可以实时监测电力设施的运行状态，发现问题及时预警，提升了设施的安全性。
4.3 数据支持：系统可以对监测到的数据进行分析和统计，为电力设施的运行提供数据支持，帮助优化设施的运行。
遥视系统在无人值守变电站建设中的应用
箜!!鲞筮三翅2009年10月湖北电力V01．33№50‘I．2009遥视系统在无人值守变电站建设中的应用董祖斌(湖北省恩施州电力总公司电力调度中心，湖北恩施445000) [摘要]为解决无人值班变电站的远方监视问题，遥视系统应用在变电站运行监控中，通过将现代的通信技术、多媒体技术和计算机技术进行融合，完成对远端的变电站现场环境进行监控。
[关键词]遥视系统；变电站；监控[中图分类号]T M63；T P393[文献标识码]A[文章编号]1006—3986(2009)05-0028-02 R e m ot e V i si on Sys t em i n t he U nm anned Subst at i on C onst r uc t i onD O N G Zu．bi n(El ect r i c Po w e r D i s pat c hi ng C ent er of E n shi El ect ri c Pow er C or por at i on，E ns hi H ubei445000，C hi na)[A bs t r act]卟i s pap er gi ve s an i nt r oduct i on of unm anne d s ubs t at i on r em ot e m oni t ori ng s ys t em w i t h m oder l l t el ecom m u ni cat i on t echno l ogy，m ul t i m edi a t echnol ogy and com put er t ech nol og y．[K ey w or ds]r em ot e m oni t or i ng s yst em；u bs t at i on；m o ni t or i ng计算机技术、多媒体技术及通信技术的飞速发展，为解决无人值班变电站的远方监视问题提供了强大的技术支持。

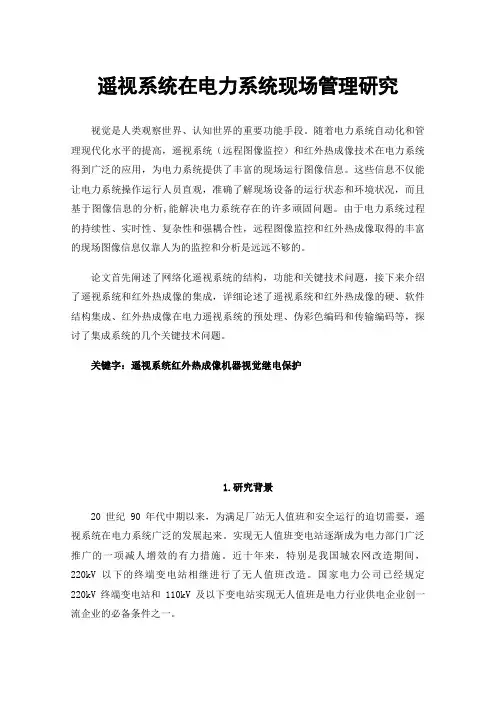

遥视系统在电力系统现场管理研究
遥视系统在电力系统现场管理研究视觉是人类观察世界、认知世界的重要功能手段。
随着电力系统自动化和管理现代化水平的提高，遥视系统（远程图像监控）和红外热成像技术在电力系统得到广泛的应用，为电力系统提供了丰富的现场运行图像信息。
这些信息不仅能让电力系统操作运行人员直观，准确了解现场设备的运行状态和环境状况，而且基于图像信息的分析,能解决电力系统存在的许多顽固问题。
由于电力系统过程的持续性、实时性、复杂性和强耦合性，远程图像监控和红外热成像取得的丰富的现场图像信息仅靠人为的监控和分析是远远不够的。
论文首先阐述了网络化遥视系统的结构，功能和关键技术问题，接下来介绍了遥视系统和红外热成像的集成，详细论述了遥视系统和红外热成像的硬、软件结构集成、红外热成像在电力遥视系统的预处理、伪彩色编码和传输编码等，探讨了集成系统的几个关键技术问题。
关键字：遥视系统红外热成像机器视觉继电保护1.研究背景20世纪90年代中期以来，为满足厂站无人值班和安全运行的迫切需要，遥视系统在电力系统广泛的发展起来。
实现无人值班变电站逐渐成为电力部门广泛推广的一项减人增效的有力措施。
近十年来，特别是我国城农网改造期间，220kV以下的终端变电站相继进行了无人值班改造。
国家电力公司已经规定220kV终端变电站和110kV及以下变电站实现无人值班是电力行业供电企业创一流企业的必备条件之一。
遥视系统和红外成像系统同属于图像获取系统，其直接目的就是为了获得图像信息。
图像信息是多媒体信息的一种，它有其信息丰富的优点，但是也存在着信息复杂而难以处理的问题。
现在对这些获取而来的图像信息的理解主要是依靠人的视觉系统（包括人眼、视觉神经以及大脑中枢等）。
其中存在这样几个问题：一是依赖于监控人员频频的调试和长时间监视画面，而人眼有主观性和易疲劳的弱点，特别是长时间，大范围，多角度观察视频图像，不但对监控人员的视力会有损害，并且有异常情况时也不易发现；二是由于人眼具有强直观性，模糊图像对人眼识别有很强的干扰，并且人眼的分辨率很有限，某些情况不满足系统监控要求；三是不能快速地将各个相关画面信息进行综合判断，而电力系统是一个信息、能量变化非常迅速的系统，过渡过程往往在一瞬间完成，所以一旦发生故障，要尽量能在短时间内消除，否则很容易造成事故的扩大化。
【精品】电力系统遥视监控解决方案
电力系统遥视监控解决方案随着电力系统改造和自动化建设不断发展完善，电网企业大多已经实现了对远程变电站/电网发电机组的遥测、遥信、遥控、遥调，即“四遥”功能。
当前，各企业为了提高劳动生产率，增加经济效益，开始对电力生产实现无人值守或者远程遥控操作。
网络视频监控系统作为“五遥”是对“四遥”的补充和完善，越来越广泛地被电力用户应用到电力生产管理调度之中。
无人值守变电站管理模式的推广，变电站巡检制度的建立，在巡检中心、集控中心（集控站）等相关部门通过现有的电力通信网对所属变电站实现远程实时图像监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性和可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。
嵌入式网络视频服务器（DVS）是以数字压缩及网络传wo输技术为核心，采用目前先进的视频数字化技术并适应客户需求的IP网络视频监控产品。
该产品能够满足客户对远程视频监控方面的需求，可广泛应用于诸如对电力无人驻守变电站监控。
二、系统概述本系统是一种基于嵌入式网络录像机（DVR）的电力变电站监控系统。
它可以实现对变电站区域内场景情况的远程监视、监听及喊话；监视变电站内变压器、断路器等重要运行设备的外观运行状态；监视变电站内CT、PT、电缆接头和绝缘子等高压设备的外观状态；监视变电站内隔离开关和接地刀闸的分合状态；监视变电站内其他充油设备、易燃设备的外观状态；监视变电站内主要室内环境（主控室、高压室、电容器室、独立通信室等）的情况；实现变电站站内关键部位防火、防盗自动监视，可进行周边报警联动。
嵌入式网络录像机（DVR）系统是指以计算机硬盘为图像记录媒体，集成画面分割、切换、云镜控制、录像、网络传输、视频报警及报警联动等多功能为一体，高度智能化的系统。
相对传统的监控系统，嵌入式网络视频服务器系统具有功能高度集成、操作简单、维护方便、易实现网络监控、画质好、超大的记录容量、易检索、高安全性等优点。

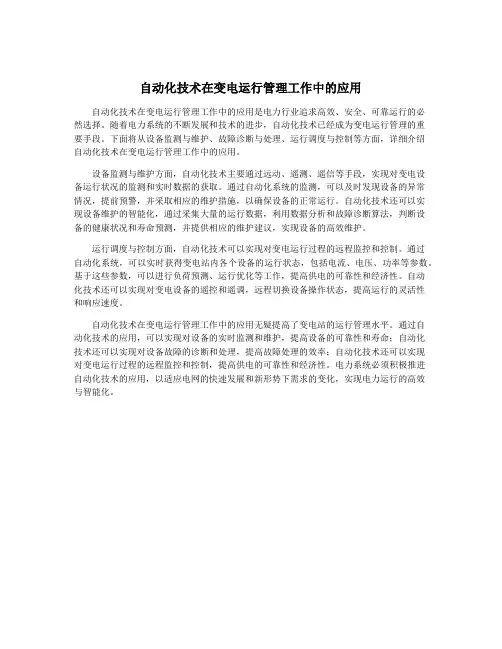

自动化技术在变电运行管理工作中的应用
自动化技术在变电运行管理工作中的应用自动化技术在变电运行管理工作中的应用是电力行业追求高效、安全、可靠运行的必然选择。
随着电力系统的不断发展和技术的进步，自动化技术已经成为变电运行管理的重要手段。
下面将从设备监测与维护、故障诊断与处理、运行调度与控制等方面，详细介绍自动化技术在变电运行管理工作中的应用。
设备监测与维护方面，自动化技术主要通过远动、遥测、遥信等手段，实现对变电设备运行状况的监测和实时数据的获取。
通过自动化系统的监测，可以及时发现设备的异常情况，提前预警，并采取相应的维护措施，以确保设备的正常运行。
自动化技术还可以实现设备维护的智能化，通过采集大量的运行数据，利用数据分析和故障诊断算法，判断设备的健康状况和寿命预测，并提供相应的维护建议，实现设备的高效维护。
运行调度与控制方面，自动化技术可以实现对变电运行过程的远程监控和控制。
通过自动化系统，可以实时获得变电站内各个设备的运行状态，包括电流、电压、功率等参数。
基于这些参数，可以进行负荷预测、运行优化等工作，提高供电的可靠性和经济性。
自动化技术还可以实现对变电设备的遥控和遥调，远程切换设备操作状态，提高运行的灵活性和响应速度。
自动化技术在变电运行管理工作中的应用无疑提高了变电站的运行管理水平。
通过自动化技术的应用，可以实现对设备的实时监测和维护，提高设备的可靠性和寿命；自动化技术还可以实现对设备故障的诊断和处理，提高故障处理的效率；自动化技术还可以实现对变电运行过程的远程监控和控制，提高供电的可靠性和经济性。
电力系统必须积极推进自动化技术的应用，以适应电网的快速发展和新形势下需求的变化，实现电力运行的高效与智能化。
遥视系统在无人值班变电站的应用
遥视系统在无人值班变电站的应用广州电力工业局汪民邱培基邓利民摘要介绍变电站遥视系统在无人值班变电站监控方面的应用状况, 探讨了系统结构、通信通道、图象处理方法、系统运行可靠性等系统应用中应注意的几个问题。
关键词遥视; 图象监控; 图象处理; 电力通信中图分类号: TM 73文献标识码: B文章编号: 100626357 (2002) 04200362031遥视系统在无人值班站的应用状况近年来多媒体技术和数字通信技术的高速发展为图象远程传输的实现创造了必要的技术基础。
多媒体技术以计算机为工具, 为图象数字化、图象压缩和解压、图象存储、图象识别等一系列技术带来了崭新和高效的实现方法。
而光纤通道、光端机、高速调制解调器等高速数字通信设备解决了数字化的图象信号远传问题。
应用于变电站的远程图象监控系统, 称为变电站遥视系统。
随着变电站自动化运行水平的提高和减人增效方针的推广, 少人或无人值班的变电站越来越多, 一般可通过“三遥”或“四遥”系统完成对这些变电站电气运行状态的监视、测量、控制和调节, 但这类系统只是获取远方电气数据, 并不能反映变电站运行的其它方面情况, 例如: 防火、防盗、变压器、开关、刀闸等设备表面检查, 甚至RTU 遥控操作时执行机构位置是否改变, 检修人员是否走错间隔等。
所以为了完全掌握无人值班变电站的运行情况, 还是需要定期派人到现场巡视。
变电站彩色遥视系统可满足这类需求, 运行人员只需在集控站或中心站就可完成对几个或几十个变电站的巡视, 对变电站各部分情况了如指掌, 把变电站运行值班自动化提高到一个新的水平。
变电站遥视系统具有通常“四遥”监控系统不可替代的直观性, 让运行值班人员在远方可以通过遥控摄象机以各种不同画面观察到变电站现场的场地、设备状况等, 弥补了远方运行人员不了解现场情况的不足。
目前遥视系统正在各地得到越来越多的应用。
我局采用的科立公司DCV 21000 型变电站彩色遥视系统已取得了一定的实用经验。
遥视系统在无人值守变电站的应用
２ ２ 通讯 网络 系统 ，
目前 ， 变 电站 到变 电工 区 或 公 司主要 有 以下 各
三种传输方式 ： 以太网传输方式 ， 即通往各变电站的 信道 直接为以太网接 口， 变电站 的图像数据信号 各 经过交换机 、 由器 或 Ｈ Ｂ上传 到变 电工 区或公 路 Ｕ
２ １ 变 电站 端设 备 ．
遥视系统主要用 于监控 、 录变电站设备的运 记
行和安全情况 ， 监测设备发热程度 ， 发现 、 处理事故 ， 提高电力系统的安全性 和可靠性 ， 提供事后分析事
故的有关资料 ， 还具 有防火 、 防盗等功能。因此 ， 越 来越多的电力公司把遥视系统作 为变电站 自动化管 理的新手段 。同时， 海供电公 司各级变 电站光纤 滨 或微波通讯网络的建成 ， 为基 于网络 的遥视系统的
维普资讯
２０ 年第 ３ ０６ 期
天津电力技术
７
各变电站的信道为 ２ Ｍ专 线 ， 讯传输设备仅 提供 通
２ Ｍ接 口， 此种方式需要在变电站和变电工区或公司
技术、 网络技术 、 通信 技术三大领域 ， 现在分 别加 以
介绍。
３ １ 视 频技 术 ．
变电站端设备主要 由固定 或可控摄像机 、 报警 输入输出设备 、 前端视频服务器等主要设备组成 ， 主
要完成图像 、 声音的采集 、 编码和传输 、 摄像机 的控 制和报警联动 的输入 、 出工 作。每个变 电站可 以 输 安装一个或数个视频服务 器 ， 视频服务器是一个功 能极强的嵌入式设备 ， 可靠性极 高 ， 无需 日常维护 ，
两端成对安装 ２ Ｍ以太 网网桥 ， 目前大多数传输 方
式都为此种方式 。
２３ 工 区监控 主 站 端设 备 ．
无人值守变电站遥视系统解决方案
无人值守变电站遥视系统解决方案标题：无人值守变电站遥视系统解决方案引言概述：随着科技的不断发展，无人值守变电站遥视系统在电力行业中得到了广泛应用。
这种系统能够实现对变电站的远程监控和管理，提高了运维效率和安全性。
本文将介绍无人值守变电站遥视系统的解决方案，帮助您更好地了解这一技术。
一、系统架构1.1 传感器网络：无人值守变电站遥视系统通过传感器网络实时监测变电站的运行状态，包括电压、电流、温度等参数。
1.2 数据传输：监测到的数据通过无线通信或有线网络传输到监控中心，确保数据的及时传输和安全性。
1.3 监控中心：监控中心接收并处理传感器数据，实现对变电站的远程监控和管理，同时能够进行实时报警和故障处理。
二、功能特点2.1 远程监控：系统能够实现对变电站的远程实时监控，监测设备运行状态，提前发现问题并进行处理。
2.2 远程操作：通过遥视系统，运维人员可以进行远程操作，如远程开关控制、设备参数设置等，提高了运维效率。
2.3 数据分析：系统还具备数据分析功能，可以对历史数据进行分析，预测设备故障，提前进行维护，降低停电风险。
三、安全性保障3.1 数据加密：系统采用高级加密算法对传输的数据进行加密，确保数据的安全性和完整性。
3.2 多级权限控制：系统设有多级权限控制，不同用户有不同的权限，保障系统的安全性和稳定性。
3.3 实时报警：系统能够实时监测设备状态，一旦发现异常情况，立即进行报警，保障变电站的安全运行。
四、应用场景4.1 远程山区变电站：对于一些偏远山区的变电站，无人值守遥视系统能够实现远程监控和管理，减少人力成本。
4.2 大型变电站：大型变电站设备繁多，运维难度大，遥视系统可以提高运维效率，减少故障发生。
4.3 高压变电站：高压变电站存在一定的安全风险，遥视系统能够实时监测设备状态，保障变电站的安全运行。
五、发展趋势5.1 人工智能技本：未来无人值守变电站遥视系统将结合人工智能技术，实现更智能化的运维管理。
遥视系统在无人值班变电站应用及分析
【 关键词 】 遥视 系统；无人值班 变电站 ；应 用分析
无人 值班变 电站远程 图像监控 系统的实现，离不开计算机 网络
技术和数字视频通讯 技术 的发 展。通 过实践研究表 明，本系统的应 用，电网管理人 员可 以有效的监控 环境状 况以及 设备运行状况 等各
Байду номын сангаас
类情况 ，保证变 电站 的生产 安全，这样让变电站真正实现了无人值
的通 道 。
４ 实例分析遥视系统的安装 通过上文 的叙述我们可 以发现 ，有很 多的设备都 需要安装在变 电站，比如彩 色摄像机 、烟感报警器 、户外照 明灯 、红外防盗报警
器等等 。这样 就需要较大 的安装工作量 ，有着较 高的难度系数 ，并 且还存在着 一定的危 险性 ，主要是在变 电站 的主控室 、开关室 以及 电容器 室等位置 安装这些设备 。那么 ，就会影响 到系统 的日常 安装 和调试，在 安装 设备 的过程 中，需要对带 电安全距离进行充分 的考 虑，避 免图像设备受到高压 带电设备放 电的影 响，出现 一系列 的安 全 隐 患等 等 。 本文以某 省市 ３ ５ Ｋ Ｖ园区变 电站钥匙系统的安装 为例 ， 进 行了分 析。本 变电站是在监 控中心安装遥视系统服务器 ，它主要是进 行用 户管理，分 组变电站 和摄像机 ，设置 以及调度遥控优 先级等等 。将 很多个监控 终端安装 在调控 中心监控大厅或集控 站，并且在 公司的 机关局域网上，也将 分控 终端 安装在局领 导层 以及相 关的部室。同 时，在公司的主页 内也嵌入了这个 系统，这样如果用户得到了授权 ，
５ 结 语
门等处 ，这样如果有 盗贼非法 闯入 ，可 以有效 的监控 ；二是将报警 探头 安装在建筑物 门窗，比如 门磁等 。三 是将摄像机 安装在变 电站 的重 点部位 ，视频监控 ２ ４个小时 ，并且如果出现了问题 ，可 以及时 报警 。四是将烟感探 头和温感探头 安装在 高压室和主控室等地 点， 如果有烟雾或者 高温 被探头感测到 ，告 警信 息就 可以及时 的被后 台 机所接 收到 ，并且 同时将 摄像机 画面进 行连动切换 ，将 当时现场 的 情况及 时记 录下来 。五是 灯光及 智能化 设备的控 制，这样 即使 处于 晚上，工业 电视监视 系统 可以发挥 功能 ，变电站 的灯光 需要有远方 控制 的功能 ，定时开关也是所必须的。
浅谈遥视系统在110kV变电所的应用
科技资讯科技资讯S I N &T NOLOGY INFORM TION 2008NO.20SCI ENCE &TECHNOLOGY I NFORMATI ON 动力与电气工程随着变电站自动化技术的日益发展,无人值班变电站运行模式已成为一种趋势。
目前,许多变电站实现了“四遥”功能,即遥控、遥信、遥测及遥调。
目前,远程图像监控技术已经日趋成熟,是对“四遥”的进一步补充与完善,被称为第五遥的遥视。
视频监控系统使相关人员及时了解变电站现场的情况,为控制中心操作人员提供变电站现场图象,并对关键部位进行报警检查。
1笔者对远程图像监控系统的基本构成远程图像监控系统可分为厂站端、通信层、主站端及网络层1.1厂站端主要由数字图像编码器、视频切换控制器、云台镜头控制器、灯光控制器、摄像机及各种报警探测器等设备组成。
其中图像编码器是厂站端设备的核心,负责图像采集、压缩编码和通信。
视频切换控制器的主要功能是报警接收、视频切换。
云台镜头控制器的主要功能是控制摄像机的转动及镜头的变焦和聚焦。
灯光控制器的主要功能是控制照明灯光,从而保证光线不足时或晚间也能获得清晰的图像。
1.2通信层通信层由光纤、微波、电话网、D D N 、I S D N 、通信卫星、无线扩频调制解调器等组成。
不同通道所传送的图像质量会有很大的差别,目前都架设了光纤网络,可采用光纤的E 1通道传送图像,能够获得较理想效果,同时可利用光纤的环网为图像传送提供冗余通道,能够获得更为理想的效果。
如采用光纤以太网通道,有利于提高信道的利用率和实现系统功能的扩充。
1.3主站端主站端是由图像监控服务器、监视器、监控软件等组成。
其主要作用是将通信线路采集的数字图像信号通过图像监控服务器采用>?=02=协议和组播技术将其转发到局网域的<23系统。
1.4网络层网络层主要由局域网%<23系统或互联网的网络终端用户构成。
其主要作用是将网络图像监控服务器上的远程现场图像信号和报警信号在局域网或互联网上传输,以供各级网络用户分享信息,实时监视变电所运行状态。
