地下室混凝土墙体开裂原因分析与防止措施
地下室混凝土墙体开裂的原因分析与防止措施
摘要：简单分析了地下室墙体混凝土裂缝的5个方面特征和产生地下室墙体混凝土裂缝的6种原因，从工程设计、混凝土生产和墙体混凝土施工3个环节阐述防止地下室墙体混凝土裂缝的针对性措施。
关键词：地下室墙体混凝土裂缝原因分析防治措施
中图分类号：tu37 文献标识码：a 文章编号：
1 前言
地下室混凝土墙体裂缝，将产生外墙渗漏水，严重影响建筑使用功能；另外，开裂导致钢筋锈蚀，影响结构耐久性并对结构承载能力产生潜在的影响。
因此，地下室混凝土墙体的裂缝问题一直备受工程界的广泛关注，许多学者提出了诸多关于裂缝控制的措施理论和方法，但实际应用过程因各种原因效果并不显著。
因而，如何根据施工实践分析地下室墙体裂缝产生的原因，进而提出对裂缝进行有效的控制措施仍然是目前十分需要研究和解决的课题。
2 地下室混凝土墙体裂缝的特征
地下室混凝土墙体裂缝，一般表现为以下特征。
2.1 裂缝发生的时间
一般在墙体混凝土在浇筑后至60天内发生开裂，多数情况发生在混凝土浇筑拆模后1~2周内。
此时工程一般还没有投入使用，结构尚未承受正常使用情况下的全部荷载，裂缝多因混凝土收缩或温降引起。
2.2 裂缝发生的部位
沿墙长方向，墙体混凝土裂缝基本上发生在地下室混凝土的墙长中部附近或两个立柱之间的中间部位，沿墙长两端或立柱附近裂缝很少；沿墙高方向，多数起于墙高的中部，止于地下室底板和顶板附近。
呈现出明显的规律性。
2.3 裂缝的形状和宽度
绝大多数裂缝为竖向裂缝，有时稍微有所偏斜，多数缝长接近墙高，两端逐渐变细而消失。
裂缝宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度在0.2mm左右。
2.4 裂缝发展趋势
裂缝出现时间多在拆模后不久，随着时间裂缝发展，数量增多，但缝宽加大不多，发展情况与混凝土是否暴露在大气中和暴露时间的长短有关。
2.5 裂缝的结果
一般情况，地下室墙体裂缝，当地下室回填土完成后，常可见地下室墙体裂缝处渗漏水，但一般渗水量不大。
3 地下室混凝土墙体裂缝的原因分析
由上述可知，地下室墙体混凝土裂缝为非结构裂缝，属于变形裂缝。
产生混凝土变形裂缝的前提就是混凝土产生变形收到外界约束，致使混凝土的拉应力超过容许应力。
对于地下室墙体，其约束来之于立柱、端墙和地下室底板，其变形来之于混凝土的收缩和温度降低，墙体混凝土变形的大小取决于墙体的长度（墙长越大，变
形越大）。
混凝土浇筑后，其变形和强度都随时间不断提高，当前期变形快混凝土拉应力增加快，而抗拉强度提高慢，拉应力大于抗拉强度，混凝土产生开裂。
因此，地下室墙体混凝土裂缝的原因主要有以下几个方面：
3.1 墙体过长
《混凝土结构设计规范》 ( gbj10-89 )规定：现浇钢筋混凝土墙伸缩缝的最大间距为20m(露天)~30m(室内或土中)，但实际工程中墙长往往超过此规定。
有些工程设置后浇带，缩短墙体长度，裂缝明显减少。
3.2 墙体混凝土收缩量过大
造成混凝土收缩量过大的主要原因有：①目前普遍采用泵送混凝土，坍落度大；②原材料（砂石料）质量不良，含泥量过高；③使用过期或不当的外加剂；④混凝土振捣不充分。
其中坍落度大是致使混凝土收缩量大的最主要原因，坍落度控制的好，墙体混凝土裂缝将会得到明显改善。
3.3 墙体混凝土前期收缩过快
过早拆模和养护条件差是造成墙体混凝土前期收缩过快的主要原因。
有的工程项目为了加快模板周转，过早拆除模板；许多项目拆模后未能采取覆盖养护或养护不到位，这样混凝土直接暴露在空气中，致使混凝土表面水分散发过快，前期收缩大而强度提高慢。
另外，大风天气对混凝土的前期收缩影响也十分明显。
3.4墙体抗拉性能差
导致墙体抗拉性能差的主要原因有：
（1）混凝土抗拉强度低，混凝土原材料质量差，主要是砂石料中含泥量过高；
（2）地下室墙体钢筋保护层厚度偏大，按新规范要求外墙迎水保护层厚度为50mm，加上水平筋在竖向主筋的内侧，实际水平筋距混凝土外墙面的净距离达66mm；
（3）水平钢筋配筋率低，未考虑设置抗裂加强筋。
3.5温度降低过快或过大
温度降低由水化热引起和自然环境两个方面，其中水化热对温度降低的影响较小，自然环境温度变化包括混凝土养护期的气温下降和昼夜温差，混凝土前期养护阶段气温下降过快，将导致混凝土较大收缩，而此时混凝土强度却较低，结果混凝土产生裂缝。
3.6 墙体混凝土浇筑时气温过高
由于施工进度计划的安排，地下室墙体混凝土在气温过高的季节（7、8和9月）施工，到了冬季，墙体混凝土会因过大的季节性温降产生收缩，导致墙体开裂。
4 地下室混凝土墙体裂缝的防止措施
由上述裂缝原因分析可知，地下室墙体混凝土早期裂缝应从施工图设计、混凝土生产和施工过程三个环节采取防止措施进行综合控制。
4.1设计方面
（1）没有充分依据时，不得任意突破设计规范关于伸缩缝最大
间距的规定。
应注意满足《混凝土结构设计规范》(gbj10-89)第6.1.1条的要求：“位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构，可按照使用经验适当减小伸缩缝间距”。
（2）应合理设置后浇带，以减小混凝土墙体的长度，降低混凝土收缩和温降变形。
（3）加强水平钢筋的配置。
首先，水平钢筋保护层应尽可能小些；再者，防裂钢筋的间距不宜太大，可采用小直径钢筋小间距的配筋方式；最后，考虑温度收缩应力的变化在墙长的中间部位加强水平配筋。
4.2 混凝土生产
（1）原材料优选
选用级配较好的中粗砂和空隙率较小、级配良好的碎石，粒径为25~40rn rn；严格控制砂石料的含泥量，选用收缩小的水泥，提高混凝土的抗拉性能，减少混凝土的收缩。
(2)优化配合比设计
在满足混凝土强度和工作性能的前提下，降低水泥用量，增大骨料体积；降低水灰比，以减少混凝土的收缩。
(3)选择大功率的混凝土输送泵
在满足泵送的前提下，降低混凝土坍落度，一般控制入模坍落度在100~140mm。
(4)掺用粉煤灰和合适的外加剂
掺用粉煤灰掺合料，可减少水泥用量，改善混凝土和易性；掺入减水剂可以降低水灰比，降低坍落度，减少混凝土的收缩量；掺入微膨胀剂，可以补偿混凝土收缩。
4.3 施工方面
(1)选择合理的施工时间
合理安排工程进度，选择气温相对不高和气温变化不剧烈的季节浇筑地下室墙体，避开夏天高温季节，这样可以减少季节性温降和前期养护阶段的剧烈温降。
尽可能选择无风或风小日子施工，避免混凝土快速收缩和温降。
选择一天中凉爽的时间段浇筑混凝土，减少昼夜温差，降低混凝土的温降。
（2）尽可能选用木模板
木模板比钢模板更利于混凝土的保湿和保温。
特别是对外露面积较大的混凝土墙体以及冬季不宜使用钢模板。
（3）选择合理的浇筑流程
为保证混凝土浇筑的连续、顺利进行，浇筑时应分层推进，分层振捣，每次推进控制在60~100c m左右，采用两台混凝土输送泵同时配合浇筑，防止施工冷缝出现。
同时防止运输过程混凝土离析。
（4）加强混凝土振捣
混凝土必须分层分段振捣，有效排除混凝土内的泌水，消除混凝土内部孔隙，确保混凝土的高密实度，增加混凝土与钢筋的粘结力，增加混凝土材质的连续性和整体性，减少混凝土收缩，提高混凝土的强度。
（5）养护
尽可能推迟模板拆除时间，带模板养护对提高混凝土强度，减少风的影响和养护水的流失，减少混凝土收缩是最为有效的。
模板拆除后应及时覆盖。
应制定养护方案，派专人进行养护工作。
混凝土浇筑完毕后，常温下在12h之内浇水(小水)养护，遇高温时6h之内浇水养护，墙体采用涂刷养生液养护，保证这些关键构件始终处于湿润状态，养护时间为浇筑后不少于15天。
应及时施工防水层和回填土方，减少外墙外表面的暴露时间，以利于混凝土后期收缩的减小和强度增长。
5结语
地下室墙体混凝土裂缝是房屋建筑工程的通病，是工程质量创优经常受到扣分的环节，也是业主通常投诉的主要因素，地下室墙体混凝土开裂，涉及施工图设计、混凝土生产和施工各个环节和多种因素。
因此，作为项目经理和工程技术人员应充分熟悉施工图纸对设计中存在的不利因素尽早与设计人员沟通予以及时解决；了解混凝土的配合比和坍落度，严格控制混凝土的质量；掌握地下室墙体混凝土的开裂机理和原因，合理安排混凝土的浇筑时间，选择良好的模板材料，并加强混凝土的振捣和养护，预防地下室墙体混凝土开裂。
地下室外墙裂缝原因及处理建议
地下室外墙裂缝原因及处理建议一、裂缝主要原因：混凝土构件开裂是因为混凝土的抗拉强度达不到其拉应力的要求，分析地下室长墙的早期裂缝得知，混凝土的温差及收缩是引起裂缝的主要因素。
按照文献[11，设计中主要是对应力长墙的水平应力0rx进行控制，是常引起垂直裂缝的主要应力，最大的0rx值出现在剪应力等于零的时候，也就是长墙中部，这个数值与混凝土的弹模、线胀系数、温差、收缩差、长高比、长度、约束度、徐变、配筋等息息相关。
混凝土的温差与温度应力成正比，升温为正，降温为负，混凝土的收缩值换算是当量温差，该温差的应力就是拉应力，且为负值。
所以，若混凝土结构中同时出现了收缩及降温，相互叠加的拉应力有混凝土结构来承担。
如果该拉应力超过了混凝土抗拉强度，第一条裂缝产生于墙的中部，一分为二，各个块板具备了独自的应力分布，构成相似度极高的图形，但长度缩短了一半，其最大值也将随其减少一半，若这个数值还是大于抗拉强度，第二批裂缝就会产生，依此循环，只有o'xmax和抗拉强度相当时，便不再产生裂缝，且情况趋于稳定。
因为混凝土早期强度及抗拉强度都达不到要求，所以拆模后长出现裂缝，裂缝一步步发展，混凝土强度也不断增加，裂缝的扩展趋于稳定，由此得知，最早产生的裂缝因为其过大的o'xmax，形成的裂缝一般为贯穿性的，有很大的缝宽，后期出现的裂缝的缝宽不太大。
若o'xmsx和抗拉强度相同，状态极其混乱，由于施工、钢筋及混凝土性状等对其造成的影响，导致混凝土开裂现象不稳定，相对而言，裂缝的长度、间距及宽度就具有了离散性。
①混凝土收缩。
地下室外墙裂缝的发生是由于水化热温升回降速度过快，砼表面失水收缩，地下室底板约束过大引起，其出现的原理为：长墙结构产生温度和收缩变形，在高度方向是自由的，但在纵向却受到另一结构地下室底板的约束，在长墙承受降温和收缩作用时，必将产生缩短变形，受到底板的约束，引起拉应力，当拉应力超过抗拉强度时便引起开裂，裂缝方向永远垂直于拉应力方向，故为竖向。
地下室混凝土外墙裂缝的成因及预防
上的成本管 理观念 ， 往往 可以引发 出 目成本 项 管理的崭新思路和提出有效举措 项 目管理还应该 学 和应用在市 场经济体 制Ｔ的成本 管理理论与 方法，尤其是要 学 那 些科学的定 量管理方法 。并且随着信息 技术的 发展 计算机 在房地产项 目管理中的作 用越来 越 重要 ， 本管理必须加 快电算化步 伐、提高 成 电算化应用 水平、加速培 养电算化＾ 才 从而 实现成本管 理手段现代化 目时还可 运 月先 进 的专业软件 加强对成本 的管理 ． 如．应用 例 Ｐ ０ ｃ 软件对成本和进度的计划预 算情况与实 ＿ｅ ｔ 际 发生额进 行综台考核和 管理 总 之，项目 管 理应尽 陕实现计算机成 本 准化管理 还应 标
较大，往往所 产生的拉 应力超过混凝 土抗拉强 度 同时 ， 在水 平方向 由于收缩变形 受到Ｔ先 行完成的地 Ｔ室底板结 构的约束 ，阻碍主体结 构的自由收 缩而引起的 ，所 地下 室外墙长度
共 建筑、高层 住宅等工程 中，混凝土地 Ｔ室被 广泛采用 但 由于工程的工期 、规模 、 工程 的 重 要程度 Ⅱ 业主、设计、施 工等诸 多方面的
作者简介 ： 蔡菁 （ ７ １ ７）， ， ９ 湖北 武＆ ，湖］ 至高建设集目有 公 Ｉ 师，目家注 人 ｒ 程 册
级 造师 建
消 除施工中的损 自 费现 象，发现和总结 先进
经验 。
成本动因分析观念 的 创新 。 为使房地产开 发公司的产 在 市场上具有 更大 的竞争力 ， 成本 管理不能再局 限于房屋 的 建安过程 ，而应该组 织和动员群众 ，将视野 向 前延伸 到产 的市 场、行业内的发 展态势以及
地 下 室混凝 土外 墙 裂缝 的 成 因及 预 防
Ｒｅｓ ｃｈ 十 ｅａｒ ｈｅ ａｕｓ ｒ ｃｋ ｎ Ｃ ｅｓｏｆＣ ａ ｓ ｉ Ｂａｓ ｅｍ ｅｎｔＣ ０ｎｃｒ ｅ ｅｔ Ｗ ａｌａｎｄ 】
混凝土结构设计裂缝产生的原因及抗裂措施
混凝土结构设计裂缝产生的原因及抗裂措施摘要：混凝土的裂缝问题是一个普遍存在而又难于解决的工程实际问题，混凝土裂缝产生的原因也很多，在结构设计过程中就需要根据不同的结构形式和不同的结构构件预判可能出现的裂缝，再根据不同的可能出现的裂缝采取相应的预防措施。
随着社会的发展与进步，重视混凝土结构设计具有重要的意义。
本文主要简单介绍混凝土结构设计中裂缝产生的原因及抗裂措施。
关键词：混凝土结构设计；抗裂设计；抗裂措施1 混凝土结构设计裂缝产生的原因1.1 设计因素由于借用地质报告造成差错，地基钻探勘测不准，业余设计者错误设计。
图纸采用梁板平法，表达较简单，施工单位若识图水平较差，理解错误。
1.2 环境因素混凝土具有热胀冷缩的性质，当环境温度发生变化，或水泥水化热使混凝土温度发生变化时，钢筋混凝土结构就产生温度变形。
而建筑物中的结构构件在温度变形和约束的共同作用下，产生温度应力，当这种应力超过混凝土的抗裂强度时，就产生温度裂缝。
如:自防水屋面板上的裂缝、大体积混凝土的裂缝。
温度裂缝的特征:裂缝的宽度大小不一，但每一条裂缝宽度变化不大，裂缝宽度随着温度变化而变化。
一般会出现表面的、较深的或贯穿性裂缝。
其中表层裂缝的方向一般无规律性;较深的或贯穿裂缝走向，往往与主筋方向平行或接近平行。
普通钢筋混凝土的裂缝不一定都是质量问题，只要裂缝宽度符合规范规定，都属正常情况。
但对宽度超过规范规定，或降低构件的承载能力，或有失稳破坏可能，或影响耐久性等方面的裂缝等都应认真分析，慎重处理。
1.3 施工方面施工工艺不当是造成钢筋混凝土开裂的另一个主要原因。
由于施工原因造成裂缝出现的因素很多，主要有：水泥、砂、石等质量不好是引起裂缝较常见的因素。
若工程上用了这些不合格的材料就会导致质量事故，所以说只有把好材料的质量关，工程质量才会在根本上得到保证。
混凝土是一种人造混合材料，其质量好坏的一个重要标志是成型后混凝土的均匀性和密实程度。
因此混凝土的搅拌、运输、浇灌、振实各道工序中的任何缺陷和疏漏，都可能是裂缝产生的直接或间接原因。
地下室混凝土外墙裂缝的成因与预防措施
地下室混凝土外墙裂缝的成因与预防措施刘长海孟宏伟(河南六建建筑集目有限公司，河南洛阳471000)工程技术腧要】针对地下室混凝土外墙的裂缝问题．从钢筋布置、泵送混凝土原材的采用、墙体伸缩缝等方面，分析裂缝产生的原因，氓合理设。
计、改进原材配比、改选施工方法，改善养护方法等方面提出了裂缝的防范措施。
睡薯目醢初地下宝混凝土；外墙裂缝原因，预防措施／t，_．{．，，，，i}?i j I，?}。
1．¨近年来，随着泵送商品混凝土的普遍应用，地下室外墙混凝土在施工阶段常常出现不同程度，不同数量的开裂，裂缝多为竖向裂缝，裂缝的主要原因是混疑土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。
本文就裂缝产生的原因进行了分析，重点对裂缝的预防措施进行了详细的阐述。
1裂缝现象地下室外墙混凝土裂缝一般在混凝土浇筑完毕拆模后3天左右开始出现，裂缝宽度在o．1m m—05m m内，裂缝—般沿墙均匀布置，其形状几乎呈垂直状，特别是在柱与墙相交处、长墙中部等部位出现。
2嚣瞄暂唑的原因分析混凝土硬化干燥时其本身的收缩率为0．05％一0．06％，其收缩在长、宽、厚三个方向产生，当收缩量不同，或收缩受到约束时，当墙体内部应力大于混凝土及时强度时，在此部位产生裂缝。
主要有以下几个因素21钢筋的布置由于剪力墙结构设计满足结构谢寸后配筋率很低，钢筋间距偏大，但暗柱和柱主要受力构件配筋偏大，这就造成混凝土硬化过程中产生局部应力集中，因此混凝土受拉产生裂缝。
此外钢筋保护层偏大也是产生裂缝的又一因素。
因地下室特殊环境的要求，其外墙兼做挡土墙，墙体外侧钢筋保护层大，—般为50m m左右，较厚的保护层使该部位混凝土收缩时不畿获得钢筋的约束，形成裂缝，并可能进—步发展。
22商品混凝土商品混凝土为满足泵送要求，在施工配合比中，粗骨料较少，砂率偏大，超过400／o，同一强度的商品混凝土相对于传统的半干硬性混凝土水泥掺量多，碎石粒小，细骨料比例偏大。
地下室外墙裂缝的成因及防治措施探讨

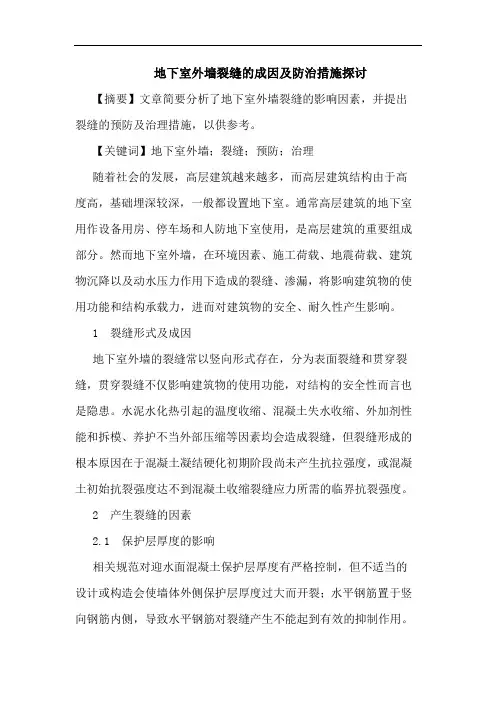

地下室外墙裂缝的成因及防治措施探讨【摘要】文章简要分析了地下室外墙裂缝的影响因素，并提出裂缝的预防及治理措施，以供参考。
【关键词】地下室外墙；裂缝；预防；治理随着社会的发展，高层建筑越来越多，而高层建筑结构由于高度高，基础埋深较深，一般都设置地下室。
通常高层建筑的地下室用作设备用房、停车场和人防地下室使用，是高层建筑的重要组成部分。
然而地下室外墙，在环境因素、施工荷载、地震荷载、建筑物沉降以及动水压力作用下造成的裂缝、渗漏，将影响建筑物的使用功能和结构承载力，进而对建筑物的安全、耐久性产生影响。
1 裂缝形式及成因地下室外墙的裂缝常以竖向形式存在，分为表面裂缝和贯穿裂缝，贯穿裂缝不仅影响建筑物的使用功能，对结构的安全性而言也是隐患。
水泥水化热引起的温度收缩、混凝土失水收缩、外加剂性能和拆模、养护不当外部压缩等因素均会造成裂缝，但裂缝形成的根本原因在于混凝土凝结硬化初期阶段尚未产生抗拉强度，或混凝土初始抗裂强度达不到混凝土收缩裂缝应力所需的临界抗裂强度。
2 产生裂缝的因素2.1 保护层厚度的影响相关规范对迎水面混凝土保护层厚度有严格控制，但不适当的设计或构造会使墙体外侧保护层厚度过大而开裂；水平钢筋置于竖向钢筋内侧，导致水平钢筋对裂缝产生不能起到有效的抑制作用。
2.2 水平钢筋的影响包括钢筋外形与配筋率。
带肋钢筋与混凝土间有更好的机械咬合力与粘结能力，抗裂性能好；选择细而密的水平筋且适当增加配筋率能使钢筋与混凝土更好地协同工作，增加墙体的韧性，提高抗裂能力。
2.3 墙体长度的影响墙体过长会使其变形能量不能有效释放，导致裂缝出现，且墙体越长，裂缝出现的可能性就越大。
2.4 约束条件的影响地下室基础底板或楼板会对外墙的收缩变形形成很强的约束。
2.5 截面特征的影响外墙属于薄壁杆件，混凝土的水化热散热快，温度梯度大，干缩与冷缩变形大，与其相邻的附壁柱或楼面梁变形不能相互协调。
2.6 商品混凝土的影响泵送混凝土多选用缓凝型高效减水剂，同时也掺加一定量的粉煤灰，会影响混凝土的早期抗拉强度与弹性模量，降低混凝土早期的抗裂能力，使混凝土出现早期裂纹。
房屋建筑地下室混凝土裂缝的原因及控制措施

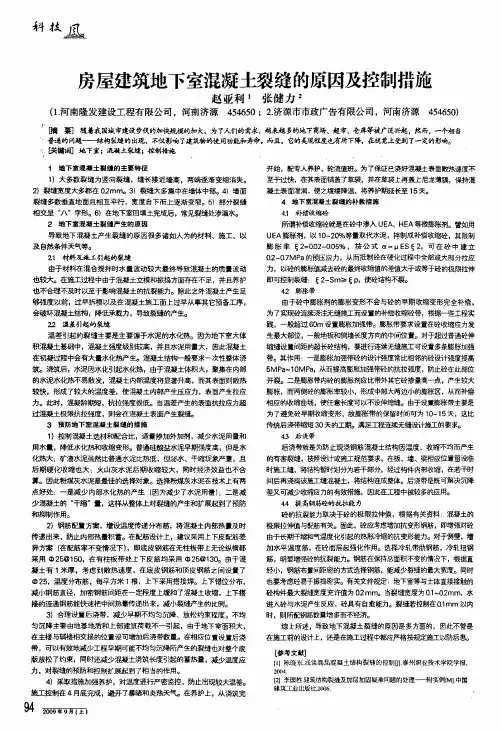

科技且房屋建筑地下室混凝土裂缝的原因及控制措施赵亚利t张德力2(1．河南隆发建设工程有限公司，河南济源454650；2．济源市市政广告有限公司，河南济源454650)F，’睛要]随著我国城市建设步伐的加快规模的加大。
为了人们的需求．越来越多的地下商场、超市、仓库等被广泛兴起。
然而，一个相当。
普通的问题_—姑构裂缝的出现，不仅影响了建筑物的使用功能和寿命，而且．它的美观程度也有所下降，在视觉上受到了一定的影响。
‘￡关键i i司]地下室；混凝土霉L缝；控制措施，1地下室混凝土裂缝的主要特征1)大多数裂缝为竖向裂缝，缝长接近墙高，两端逐渐变细消失。
2)裂缝宽度大多都在o．2m m。
3)裂缝大多集中在墙体中部。
4)墙面裂缝多数垂直地面目相互平行，宽度自下而上逐渐变窄。
5)部分裂缝相交呈“八”字形。
6)在地下室回填土完成后，常见裂缝处渗漏水。
2地下室混凝土裂缝产生的原因导致地下混凝土产生裂缝的原因很多诸如人为的材料、施工、以及自然条件天气等。
2．1材料覆施工引起的裂缝由于材料在混合搅拌时水量波动较大最终导致混凝土的质量波动也较大。
在施工过程中由于混凝土立模和振捣方面存在不足，并且养护也不合理不及时以至于影响混凝土的抗裂能力。
除此之外混凝土产生足够强度以前，过早拆模以及在混凝土施工面上过早从事其它预备工序，会破坏混凝土结构，降低承载力，导致裂缝的产生。
22温差引起的裂缝温差引起的裂缝主要是主要源于水泥的水化热。
因为地下室大体积混疑土基础中，混凝土强度级别较高，并目水泥用量大，因此混凝土在初凝过程中会有大量水化热产生。
混凝土结构一般要求一次性整体浇筑。
浇筑后，水泥因水化引起水化热，由于混凝土体积大，聚集在内部的水泥水化热不易散发，混凝土内部温度将显著升高，而其表面则散热较快，形成了较大的温度差，使混凝土内部产生压应力，表面产生拉应力。
此时，混凝龄期短，抗拉强度很低。
当温差产生的表面抗拉应力超过混凝土极限抗拉强度，则会在混凝土表面产生裂缝。
地下室混凝土墙体裂缝的成因及防治措施
地下室混凝土墙体裂缝的成因及防治措施作者：张朝良来源：《城市建设理论研究》2013年第33期摘要：地下室混凝土墙体裂缝，在建筑结构工程中颇为常见。
本文将主要分析了裂缝的成因、提出了相应的预防措施及处理方法，从而做到事前控制，事后及时修补。
对地下室混凝土墙体的设计和施工中减少墙体裂缝产生一定的借鉴意义，以供同行参考。
关键词：墙体裂缝、成因、防治措施中图分类号：TU973+.254文献标识码： A前言地下室作为整个建筑的重要组成成分之一，对于整个建筑结构发挥着重要的作用。
所以，在地下室的施工过程中，应该注意整体性的设计，加强施工工艺，结合实际的环境合理地选材，并施工，尽量减少裂缝的产生。
同时，应该对于已经出现裂缝的结构采取合理有效的措施，以防裂缝的进一步加深，从而保证地下室的安全，使其发挥作用。
一、混凝土墙体裂缝的成因混凝土墙体产生宏观裂缝，一般有两大类型。
一种是由于外荷载导致的结构应力引起的结构性的裂缝，还有一种是由于变形因素引起的，如温度，收缩等。
大多数地下室墙体产生裂缝的原因有以下几方面：1、结构本身的原因：地下室的墙体一般是浇筑在混凝土底板或者筏基底板上的，底板对刚浇的混凝土产生很大的水平向阻力，它们对墙体的强劲约束是造成裂缝出现的主要原因。
地下室混凝土墙体中的裂缝分布是具有规律性的，一般位于柱和纵横墙的交接位置附近，且竖向的裂缝较多，在墙体的两侧一般是向着墙端方向呈45度角向上延伸的斜裂缝。
裂缝一般呈中间宽，两头窄的枣核型，在门窗等洞口处的裂缝一般位于洞口角部呈45度角向上延伸的斜裂缝。
在结构布置比较对称的结构中，裂缝在墙面上的分布也具有对称的特点，而且随着环境的变化，这些裂缝的长度、宽度、深度等也在不断的变化和发展着。
2、地下室墙体一般是按照各种荷载的组成，然后根据建筑的承载能力极限状态和正常使用极限状态进行设计，一般按照截取一个单元宽度进行计算，然后根据计算结果，确定混凝土的强度等级，截面尺寸及配筋；在计算式，一般对结构的温度收缩应力不予考虑，或很少考虑，随着环境变化产生的裂缝，并不影响结构的承载能力和安全性。
高层地下室混凝土剪力墙裂缝成因和控制措施分析
裂缝 。
（） ３ 夏季 施工 裂 缝Ⅱ 现 时 间一 般在 拆模 后 三 四天 ，与养 护 有密 切 关 系 。 Ｉ （ ） 着 时 间的推 移 ，裂缝 发 展 的数 量 增 多 ，但缝 宽加 大不 多 ，这 主 ４ 随 要与 混凝 土 未 充分 养 护暴 露 在大 气 中及 暴 露 时 间长 短有 关 。 ３混凝 土结 构 裂 缝主 要产 生原 因 剪 力 墙 裂 缝 原 因 主 要 有 ： 混凝 土 收缩 裂 缝 、强 约 束 裂 缝 、 建 筑 体 形 引起 裂 缝 、 外 力 作 用 的裂 缝 。 ３ １ 混凝土 收缩 裂缝 ． 从裂 缝特 征可 见大 多数 均属 收缩 裂缝 。地 下室 混凝土 墙 收缩较 大 的主要
地下室混凝土裂缝渗漏与预防措施论文
关于地下室混凝土裂缝渗漏的分析与预防措施【摘要】本文主要对地下室裂缝和渗漏的原因、地下室开裂等问题进行分析和有效处理措施。
【关键词】地下室；裂缝；施工因素近年来，随着商品混凝土的快速发展，地下室因裂缝而产生的渗水也时有发生，控制其裂缝已成为混凝土施工的一项重要任务，地下室墙板的施工质量现在也施工单位迫切需要解决的问题。
1 地下室混凝土墙裂缝的主要特征绝大多数裂缝为竖向裂缝：其中多数缝长接近墙高，两端逐渐变细而消失。
沿地下室墙长两端附近裂缝较少，墙长中部附近较多。
裂缝数量较多，宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。
裂缝出现时间多在拆模后不久，有的还与气温骤降有关。
随着时间裂缝发展，数量增多，但缝宽加大不多，发展情况与混凝土是否暴露在大气中和暴露时间的长短有关。
地下室回填土完成后，常可见裂缝处渗漏水，但一般水量不大。
2 地下室裂缝、渗漏的原因2.1 混凝土裂缝产生原因引起裂缝产生的原因可以把混凝土裂缝分为二大类：第一大类，由外荷载引起的裂缝包括按照常规计算的主要应力引起的“荷载裂缝，以及由结构次应力引起的“荷载次应力裂缝”，二者通称为结构性裂缝。
第二大类，由变形变化引起的裂缝，包括温度、湿度、收缩和膨胀、不均匀沉降等因素引起的裂缝，称为非结构性裂缝。
这两类裂缝的区别是：前者从外荷载的作用、结构内力的形成，直至裂缝的出现与扩展，似乎都在同一时间瞬时发生并一次完成，是个“一次”过程。
而变形荷载的作用，从环境的变化，变形的产生，到约束应力的形成，裂缝的出现与扩展等都不是在同一时间瞬时完成的，它有一个“时间过程”称之为传递过程，是一个多次产生和发展的过程。
根据调查结果分析，以及对地下室裂缝的初步跟踪调查。
地下室大部分裂缝有进一步发展趋势且有新的裂缝产生，裂缝的产生表现为“时间过程”呈现由变形变化引起的裂缝特点，所以我们认为地下室裂缝由变形变化引起为主。
根据地下室的裂缝特点及对施工过程的监测，分析产生原因有以具体原因：材料原因、施工因素、基础沉降原因。
地下室混凝土挡土墙竖向裂缝处理方案
地下室混凝土挡土墙竖向裂缝处理方案下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!地下室混凝土挡土墙一旦出现竖向裂缝，会给建筑结构稳定性和安全性带来潜在的风险。
