无机结合料习题与答案
__________________________________________________
__________________________________________________
无机结合料习题
一、填空题
1、无机结合料稳定土的无侧限抗压强度试件，在整
个养生期间试验规定温度为，在北方地区应保持
（20±2℃），在南方地区应保持（25±2℃）；水份
变化小试件不超过1g；中试件不超过4g；大试件不
超过10g。
2、二灰碎石无侧限抗压试件制备时，试件直径和高
均为15cm，二灰碎石最大干密度1.97g/cm3,最佳含
水量8.3%，压实度标准95%，则制备1个二灰碎石试
件需称湿混合料 5372.6 （取1位小数）。
3、EDTA滴定法测定石灰剂量的标准曲线，石灰土试
样是以含水量为16%,湿质量300g建立的,现工地上石
灰土含水量10%,应取湿试样 284.5 g。
4、影响压实的因素有哪些
答：（1）含水量对整个压实过程的影响；（2）击实
功对最佳含水量和最大干密度的影响；（3）不同压
实机械对压实的影响；（4）土粒级配的影响。
5、最佳含水量与最大干密度的关系：
__________________________________________________
__________________________________________________
答：在一定的击实功下，当含水量为最佳含水量时，
土才能被击实至最大干密度。若土的含水量大于或小
于为最佳含水量时，则所得的干密度都小于最大值。
6、击实试验中，应制备不同含水量试件的数量：
答：大于等于5个。
7、击实试验数据处理，如有超粒径颗粒的处理方法
答： ρ，max=
8、在击实功一定的条件下，随着土中粗粒料含量的
增多，土的最佳含水量和最大干密度的变化（ 最佳
含
水量减小，最大干密度增加 ）。
9、击实试验中，至少制备不同含水量的试样为（ 5
个 ）。
10、半刚性基层设计，以无侧限抗压强度代表值作为
设计指标。（95%保证率的下置信界限）
11、石灰稳定土砂砾强度试验，南方地区养护温度
（ 25±2℃ ）
__________________________________________________
__________________________________________________
12、石灰、粉煤灰稳定土劈裂强度试件养生方法无侧
限抗压强度试件相同，但养生世间为6个月。
13、不宜用二灰稳定的土（ 有机质含量超过10%的
土 ）。
14、简述水泥稳定土配合比设计的要点. P196
15、简述水泥稳定类材料的无侧限抗压强度试验过
程. P218
16、击实试验结果处理时采用的含水量是（试验所得
的最佳）含水量，若在粘性土里掺加砂土，则其最大
干密度（ 变大 ）、最佳含水量（ 变小 ）。
二、判断题
1． 无机结合料稳定土的无侧限抗压强度试验，制
件所用的试模内径两端尺寸有所不同。（×）
2． EDTA滴定法快速测定石灰剂量试验中，钙红指示
剂加入石灰土和氯化铵反应，溶液呈纯蓝色。（×）
（1）击实试验的原理与压缩试验的原理一样都是土
体受到压密 ×
__________________________________________________
__________________________________________________
（2）影响击实效果的主要因素只有含水
量 ×
（3）做击实试验，击实筒可以放在任何地基
上 ×
三、选择题
1．无机结合料稳定材料无侧限抗压强度试验中,对试
件施压速度是 C 。
A、50mm/min B、
10mm/min C、
1mm/min D、0.5mm/min
2．无机结合料稳定材料无侧限抗压试件在养护期间,
中试件水分损失不应超过 A 。
A ．4g B .3g
C .2g
D .1g
3．二灰碎石无侧限抗压试件高与直径相同，尺寸
为 B 。
__________________________________________________
__________________________________________________
A 、
175mm B .150mm
C .100mm D
.125mm
4．在无机结合料稳定土无侧限抗压强度试验中当偏
差系数Cv＝（10％－15％） （ B ）试件。
A 、6个 B、9个 C、13个
5．水泥稳定碎石采用集中厂拌法施工时，实际采用
的水泥剂量可以比设计时确定的剂
量 A
A、增加0.3-0.5% B、减小5% C、
增加1%
6．击实试验结果整理时，若有超粒径的土颗粒，则
（ 2 ）
（1）均可按照规范的公式修正（2）超粒径百分含量
小于30％可以按规范公式修正
（3） 不需进行修正 （4）修
正不修正都可以
__________________________________________________
__________________________________________________
7．击实试验试样制备分干法和湿法两种，两种制样
所得击实结果应该（ 4 ） （2）?
（1） 相同 （2）干法最大干密度大于
湿法最大干密度
（3）干法最大干密度小于湿法最大干密
度 （4）不一定
多项选择
8．无侧限抗压强度试验是按干密度用（ 1 ）或
（ 3 ）
（1）静压法（2）自然沉降 （3）锤击法（4）三种
都不是
材料-9_真题(含答案与解析)-交互(291)

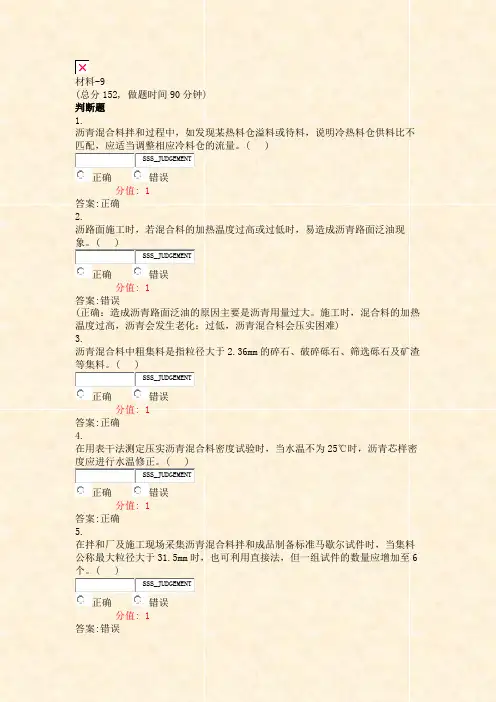

材料-9(总分152, 做题时间90分钟)判断题1.沥青混合料拌和过程中，如发现某热料仓溢料或待料，说明冷热料仓供料比不匹配，应适当调整相应冷料仓的流量。
( )SSS_JUDGEMENT正确错误分值: 1答案:正确2.沥路面施工时，若混合料的加热温度过高或过低时，易造成沥青路面泛油现象。
( )SSS_JUDGEMENT正确错误分值: 1答案:错误(正确：造成沥青路面泛油的原因主要是沥青用量过大。
施工时，混合料的加热温度过高，沥青会发生老化；过低，沥青混合料会压实困难)3.沥青混合料中粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石及矿渣等集料。
( )SSS_JUDGEMENT正确错误分值: 1答案:正确4.在用表干法测定压实沥青混合料密度试验时，当水温不为25℃时，沥青芯样密度应进行水温修正。
( )SSS_JUDGEMENT正确错误分值: 1答案:正确5.在拌和厂及施工现场采集沥青混合料拌和成品制备标准马歇尔试件时，当集料公称最大粒径大于31.5mm时，也可利用直接法，但一组试件的数量应增加至6个。
( )SSS_JUDGEMENT正确错误分值: 1答案:错误(正确：当集料公称最大粒径大于26.5mm，但不大于31.5mm时，宜采用筛除法筛除大于26.5mm的集料，一组试件数量为4个；也可利用直接法，但一组试件数量应增加至6个。
当集料公称最大粒径大于31.5mm时，必须采用筛除法筛除大于26.5mm的集料，一组试件数量为4个)6.热拌沥青混合料的细集料可使用石屑，但在高速公路、一级公路中，石屑用量不宜超过天然砂及机制砂的用量。
( )SSS_JUDGEMENT正确错误分值: 1答案:正确7.SMA沥青混合料在拌和时应适当延长拌和时间。
( )SSS_JUDGEMENT正确错误分值: 1答案:正确8.沥青混合料车辙试验是在规定条件下，测量试件每增加1mm变形需要行车的次数。
( )SSS_JUDGEMENT正确错误分值: 1答案:错误(正确：沥青混合料车辙试验是在规定条件下，测量一定时间内的车辙变形量，然后计算出试件变形1mm所需要的行车行走次数，作为动稳定度)9.悬浮一密实结构沥青混合料具有较高粘聚力，但内摩擦力较低，高温稳定性较差。
无机结合料稳定)
主要通过击 实 试 验和抗压强度试验
a
21
石灰剂量
石灰土（无机稳定）基层设计流程
10%
12%
13%
14%
16%
含水量
。。。。同 5% 7% 9% 11% 13%
表I给出了水泥稳定碎石抗压强度(R)、抗压回弹模
量 的关(E系P)、，劈表裂2则强为度石( 灰S粉P)利煤劈灰裂稳模定量碎(石ES的P)与测龄试结期果之。间
a
2
a
3
2．无机结合料稳定材料的疲劳特性 常用的疲劳试验合弯拉疲劳试验和劈裂疲劳试验。
疲劳寿命取决于材料的强度和刚度。强度愈大刚度 愈小，其疲劳寿命就愈长。
a
5
4．半刚性材料的温度收缩特性 *半刚性材料温度收缩的大小与结合料类型
和剂量、被稳定材料的类别、粒料含量、 龄期等 用单位温度梯度的线应变表示
线收缩系数 L
LT T
* 经过一定龄期的养生，半刚性基层上铺筑 沥青面层后，基层内相对湿度略有增大，
使材料的含水量趋于平衡，这时半刚性
基层的变形以温度收缩为主。
石灰质量应符合III级以上的技术指标，并要尽量缩短 石灰的存放时间。
3)石灰剂量
石灰剂量对石灰土强度影响显著，根据经验对于 粘性土及粉性土为8％—14％；对砂性土则为9％— 16％。剂量的确定应根据结构层技术要求（强度和 模量）进行混合料组成设计确定。
4)含水量
水是石灰土的重要组成部分。不同土质的石灰土有不
3．无机结合料稳定材料的干缩特性
干缩应变(
d
) ：是水分损失引起的试件单位 长度的收缩量(10-6 ) 。
平均干缩系数 ( d ) : 是某失水量时，试件的干缩
水稳层试题
水稳层一. 单选题注：总分36，每题2分，点击选项中的选择正确答案1. 水泥砼配合比设计中考虑到耐久性要求时，应对（C）进行校核。
(A)配制强度；(B)粗集料的最大粒径；(C)最大W/C和最小水泥用量；(D)以上三项。
2. CJJ1-2008《城镇道路工程施工与质量验收规范》对预制混凝土砌块面层，当砌块边长与厚度比小于5时应以（）控制。
(A)抗压强度；(B)抗折强度；(C)抗压强度和抗折强度双控；(D)不确定。
3. 无机结合料稳定粗粒土击实试验，进行两次平行试验得到的最佳含水量分别为6.5%、6.9%，最大干密度为2.265g/cm3、2.316g/ cm3，则该材料最佳含水量和最大干密度为（ B）。
（A）6.7%、2.29 g/cm3；（B）6.7%、2.290 g/cm3；（C）6.70%、2.290 g/cm3；（D）需重做试验。
4. 某种集料，100％通过26.5㎜筛，在19㎜筛上的筛余为8.6％，则此集料的最大粒径为（ B）㎜.而公称最大粒径为（）㎜。
（A）26.5、26.5；（B）26.5、19；（C）19、26.5；（D）无法判断。
5. 水泥稳定土的含水量测试时，烘箱温度应设定为（）。
（A）室温；（B）110℃；（C）75℃～80℃；（D）105℃～110℃。
6. （ A）可以采用“细集料含泥量试验（筛洗法）”进行试验。
（A）天然砂；（B）机制砂；（C）石屑；（D）矿渣砂和煅烧砂。
7. 进行水泥稳定中粒料配合比设计，根据不同水泥剂量击实确定出不同剂量下的混合料的最佳含水量和最大干密度，然后根据压实度进行不同剂量下的水稳层料无侧限抗压强度试验，如果试验结果的偏差为16%，则应该（）。
（A）分别计算出不同水泥剂量无侧限抗压强度平均值；（B）增加试件数量；（C）重做试验；（D）无法判断。
8. 用贯入法测水泥混凝土的凝结时间，终凝时间所对应的贯入阻力为（B ）。
(A)82MPa；(C)5.3MPa；(D)3.5MPa。
4、无机结合料稳定土的无侧限抗压强度试验方法(T0805-94)(1)
4.0.10 允许的偏差系数Cv是与第4.0.5条规定的试验数量n相对应 的。n是用下式算得的:
4.0.6 40kN反力框架和液压千斤顶很适宜于制备 50mm×50mm和 100mm×100mm的试件。用它制备压实度高的 150mm×150mm的试件 时,有时压力不够,宜采用能量达1000kN的压力机或反力框架和千斤顶。 制作试件时,要特别注意两端的压柱是否均匀进入。如发现压柱的一侧 已进入试模筒内并已与筒顶齐平,而另一侧则尚未完全进入筒内,则应解 除压力后旋转试模筒,然后再继续加压,直到压柱完全进入试模筒内。如 加压过程中不注意,压力过大易将试模筒压坏(中间鼓出)。
量)(%); Qc———混合料中水泥或石灰的质量(g);其原始含水量为wc(%)(水泥
的wc通常很小,也可以忽略不计); w———要求达到的混合料的含水量(%)。 (4)在浸润过的试料中,加入预定数量的水泥或石灰①并拌和均匀。 在拌和过程中,应将预留的3%的水(对于细粒土)加入土中,使混合料的含 水量达到最佳含水量。拌和均匀的加有水泥的混合料应在1h内按下述方 法制成试件,超过1h的混合料应该作废。其它结合料稳定土,混合料虽不 受此限,但也应尽快制成试件。
内浸润备用。如为石灰稳定土和水泥、石灰综合稳定土,可将石灰和土 一起拌匀后进行浸润。浸润时间:粘性土12～24h,粉性土6～8h,砂性土、 砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右;含土很少的未筛分 碎石、砂砾及砂可以缩短到2h。
2020年二建考试《公路实务》习题：路面基层(底基层)施工技术
2020年二建考试《公路实务》习题：路面基层（底基层）施工技术1【例题·单选题】无机结合料基层路拌法施工中关于缝的处理，下列叙述中错误的是()。
A.同日施工的两工作段衔接处应采用搭接B.应避免出现纵向接缝C.纵缝可以垂直相接，也可以斜接D.因故中断超过2h，应设置横向接缝『正确答案』C『答案解析』本题考查的是混合料生产、摊铺及碾压。
存在纵缝时，纵缝应垂直相接，严禁斜接。
2【例题·多选题】级配砾石可以适用的条件是()。
A.一级公路的基层B.高速公路的基层C.二级公路的基层D.轻交通的二级公路基层E.三级公路的基层『正确答案』DE『答案解析』本题考查的是粒料基层(底基层)包括内容及适用范围。
3【例题·单选题】填隙碎石的施工工艺包括：①运输和摊铺粗碎石;②撒布填隙料;③初压;④再次撒布填隙料;⑤振动压实。
施工完后，拟检测如下项目：压实度、弯沉值、平整度、构造深度等。
其施工工艺流程正确的是()。
A.①→②→③→④→⑤B.①→③→②→⑤→④→⑤C.①→③→②→④→⑤D.①→②→③→⑤→④→⑤『正确答案』B『答案解析』本题考查的是填隙碎石施工。
4【例题·多选题】无机结合料稳定基层施工中，对原材料的技术要求不正确的有()。
A.高速公路和一级公路的基层，应采用磨细消石灰B.高速公路和一级公路用石灰(磨细消石灰)宜不低于Ⅱ级技术要求C.水泥强度等级为32.5或42.5D.水泥稳定煤矸石可较好的应用于高速公路E.水泥初凝时间大于3h，终凝时间大于6h且小于12h『正确答案』DE『答案解析』本题考查的是原材料的技术要求。
煤矸石、煤渣、高炉矿渣等工业废渣使用前应崩解稳定，不宜用于高速公路和一级公路。
水泥初凝时间大于3h，终凝时间大于6h且小于10h。
5【例题·多选题】生产配合比设计应包括下列技术内容有()。
A.确定料仓供料比例B.确定水泥稳定材料的容许延迟时间C.选择级配范围D.确定结合料类型E.确定混合料的最佳含水率、最大干密度『正确答案』ABE『答案解析』本题考查的是无机结合料稳定基层(底基层)对原材料的技术要求。
无机材料科学基础课后习题答案3
⽆机材料科学基础课后习题答案33-1 名词解释（a）萤⽯型和反萤⽯型（b）类质同晶和同质多晶（c）⼆⼋⾯体型与三⼋⾯体型（d）同晶取代与阳离⼦交换（e）尖晶⽯与反尖晶⽯答：（a）萤⽯型：CaF2型结构中，Ca2+按⾯⼼⽴⽅紧密排列，F-占据晶胞中全部四⾯体空隙。
反萤⽯型：阳离⼦和阴离⼦的位置与CaF2型结构完全相反，即碱⾦属离⼦占据F-的位置，O2-占据Ca2+的位置。
（b）类质同象：物质结晶时，其晶体结构中部分原有的离⼦或原⼦位置被性质相似的其它离⼦或原⼦所占有，共同组成均匀的、呈单⼀相的晶体，不引起键性和晶体结构变化的现象。
同质多晶：同⼀化学组成在不同热⼒学条件下形成结构不同的晶体的现象。
（c）⼆⼋⾯体型：在层状硅酸盐矿物中，若有三分之⼆的⼋⾯体空隙被阳离⼦所填充称为⼆⼋⾯体型结构三⼋⾯体型：在层状硅酸盐矿物中，若全部的⼋⾯体空隙被阳离⼦所填充称为三⼋⾯体型结构。
（d）同晶取代：杂质离⼦取代晶体结构中某⼀结点上的离⼦⽽不改变晶体结构类型的现象。
阳离⼦交换：在粘⼟矿物中，当结构中的同晶取代主要发⽣在铝氧层时，⼀些电价低、半径⼤的阳离⼦（如K+、Na+等）将进⼊晶体结构来平衡多余的负电荷，它们与晶体的结合不很牢固，在⼀定条件下可以被其它阳离⼦交换。
（e）正尖晶⽯：在AB2O4尖晶⽯型晶体结构中，若A2+分布在四⾯体空隙、⽽B3+分布于⼋⾯体空隙，称为正尖晶⽯；反尖晶⽯：若A2+分布在⼋⾯体空隙、⽽B3+⼀半分布于四⾯体空隙另⼀半分布于⼋⾯体空隙，通式为B(AB)O4，称为反尖晶⽯。
3-2 （a）在氧离⼦⾯⼼⽴⽅密堆积的晶胞中，画出适合氧离⼦位置的间隙类型及位置，⼋⾯体间隙位置数与氧离⼦数之⽐为若⼲？四⾯体间隙位置数与氧离⼦数之⽐⼜为若⼲？（b）在氧离⼦⾯⼼⽴⽅密堆积结构中，对于获得稳定结构各需何种价离⼦，其中：（1）所有⼋⾯体间隙位置均填满；（2）所有四⾯体间隙位置均填满；（3）填满⼀半⼋⾯体间隙位置；（4）填满⼀半四⾯体间隙位置。
无机结合料
所以无机结合料施工时含水量要接近试验室通过 击实试验得出的最佳含水量。
4.干缩特征 干缩：无机结合料稳定类材料经拌和压实后，由于水分挥 发和混合料内部的水化作用，混合料的水分会不断减少。 由此发生的毛细管作用、吸附作用、分子间力的作用、材 料矿物晶体或凝胶体间层间水的作用和碳化收缩作用等引 起材料体积收缩。
压碎值和针片状
名称
层位
级
基层
配
碎
石
底基层
公路等级
压碎值不大于 （%）
高速公路和
一级公路
26
二级公路
30
二级以下公路
35
高速公路和
一级公路
30
二级公路
35
二级以下公路
40
集料中针、片状颗粒的总含量应不超过20%
颗粒组成和塑性指数
级配碎石基层的集料级配范围
序 通过下列筛孔（mm）的质量百分数（%）
号
2.养生温度
养生温度对水泥稳定土的强度又明显的影响。养生 温度越高，水泥稳定土的强大越高。如下图。
由于温度对水泥稳定土的强度影响很大，原 本不合格的材料，可能因为温度过高而变 得合格；原本合格的材料，也可能因为养 生温度过低而认为是不合格的。因此，必 须在规定的温度下对试件进行养生，《公 路工程无机结合料稳定材料试验规程》 JTJ057-94中规定：养生时间视需要而定,作 为工地控制,通常都只取7d。整个养生期间 的温度,在北方地区应保持20±2℃,在南方 地区应保持25±2℃。
的情况。如塑性指数偏大时：塑性指数与0.5mm以下细料 含量乘积小于120（年降雨量小于600mm）；小于100 （在潮湿多雨地区）
无机结合料
无机结合料12有效钙镁含量的测定步骤：迅速称取石灰试样0.8-1.0g置于300ml三角瓶中，加入150ml新煮沸并已冷却的蒸馏水和10颗玻璃珠。
瓶口插一短颈漏斗，加热5min但勿使沸腾迅速冷却。
滴入酚酞指示剂2滴，在不断摇动下以盐酸标准滴定，控制速度为2-3滴/s，至粉红色完全消失，稍停，又出现红色，继续滴入盐酸。
如此重复几次，直至5min内部出现红色为止。
如滴定过程持续半小时以上，表明为高锰石灰，则结果只能作为参考。
计算：（CaO+MgO）%=V×N×0.028/G×100%.13水泥稳定类混合料设计步骤(1)按5种水泥剂量配置同一种土样、不同水泥剂量的混合料。
（2）确定各种混合料的最佳含水量和最大感密度，至少应做3个不同水泥剂量混合料的击实试验，即最小剂量、中间剂量和最大剂量。
其他2个剂量混合料的最佳含水量和最大干密度用内插法确定。
（3）按规定压实度分别计算不同水泥剂量的试件应有的干密度。
（4）按最佳含水量和计算得到的干密度制备试件。
进行强度试验时，作为平行试验的最少试件数量应不少于规定数量。
如试验结果的偏差系数大于规定值，则应重做试验，并找出原因加以解决。
如不能降低偏差系数，则应增加试件数量。
（5）试件在规定温度下保湿养生温度6d，浸水24h后，按《公路工程无机结合料稳定材料试验教程》（JTJ057-94)进行无侧限抗压强度试验。
（6）计算试验结果的平均只和偏差系数。
（7）根据强度标准，选定合适的水泥剂量，此剂量试件室内试验结果的平均抗压强R应符合式的要求R≥Rd(1-ZaCv)。
（8）工地实际采用的水泥剂量应比室内试验确定的剂量多0.3%-1.0%。
采用集中厂拌法施工时可只增加0.3-0.5%，采用路拌法施工时，宜增加1%。
（9）水泥的最小剂量应符合规定。
（10）水泥改善土的塑性指数应不大于6，承载比应不小于240。
综合稳定类材料的组合设计与上述步骤相同。
无机材料科学基础课后习题答案宋晓岚黄学辉版word精品
无机材料科学基础课后习题答案宋晓岚黄学辉版无机材料科学基础课程组第二章答案2-1 略。
2-2 （1 ）一晶面在x、y、z轴上的截距分别为2a、3b、6c,求该晶面的晶面指（2）一晶面在x、y、z轴上的截距分别为a/3、b/2、c,求出该晶面的晶面指数。
1 j 2答：（1）h:k:l= 1二-■ =3:2:1, A该晶面的晶面指数为（321）;（2）h:k:l=3:2:1 ,A该晶面的晶面指数为（321）。
2-3在立方晶系晶胞中画出下列晶面指数和晶向指数：（001 ）与［」-］,（111 ）与［一二］, （二）与［111］,（二二）与［236］,（257 ）与［」］,（123 ）与［二］,（102）,（二），（」），［110］, U.］, L I］答：(001)2-4定性描述晶体结构的参量有哪些？定量描述晶体结构的参量又有哪些? 答：定性：对称轴、对称中心、晶系、点阵。
定量：晶胞参数。
2-5依据结合力的本质不同，晶体中的键合作用分为哪几类？其特点是什么?答：晶体中的键合作用可分为离子键、共价键、金属键、范德华键和氢键。
离子键的特点是没有方向性和饱和性，结合力很大。
共价键的特点是具有方向性和饱和性，结合力也很大。
金属键是没有方向性和饱和性的的共价键， 结合力是离子间的静电库仑力。
范德华键是通过分子力而产生的键合， 分子力很弱。
氢键是两个电负性较大的原子相结合形成的键，具有饱和性。
2-6等径球最紧密堆积的空隙有哪两种？ 一个球的周围有多少个四面体空隙、多少个八面体空隙？答：等径球最紧密堆积有六方和面心立方紧密堆积两种，一个球的周围有8个四面体空隙、6个八面体空隙。
2-7 n 个等径球作最紧密堆积时可形成多少个四面体空隙、多少个八面体空隙？不等径球是 如何进行堆积的？答：n 个等径球作最紧密堆积时可形成n 个八面体空隙、2n 个四面体空隙。
不等径球体进行紧密堆积时， 可以看成由大球按等径球体紧密堆积后， 小球按其大小分 别填充到其空隙中， 稍大的小球填充八面体空隙， 稍小的小球填充四面体空隙， 形成不 等径球体紧密堆积。
无机材料科学基础习题与解答
无机材料科学基础习题与解答2、 晶体的结构类型：形成连续固溶体的两个组分必须具有完全相同的晶体结构。
结构不同最多只能生成有限固溶体。
3、 离子的电价因素：只有离子价相同或复合替代离子价总和相同时，才可能形成连续置换型固溶体。
4、电负性因素：电负性相近，有利于固溶体的生成。
4.1名词解释（a ）弗伦克尔缺陷与肖特基缺陷；（b ）刃型位错和螺型位错 （c ）类质同象与同质多晶解：（a ）当晶体热振动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗伦克尔缺陷。
如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，在原正常格点上留下空位，这种缺陷称为肖特基缺陷。
（ b ）滑移方向与位错线垂直的位错称为刃型 位错。
位错线与滑移方向相互平行的位错称为螺型位错。
（c ）类质同象：物质结晶时，其晶体结构中部分原有的离子或原子位置被性质相似的其它离 子或原子所占有，共同组成均匀的、呈单一相的晶体，不引起键性和晶体结构变化的现象。
同质多晶：同一化学组成在不同热力学条件下形成结构不同的晶体的现象。
6-3名词解释（并比较其异同）⑴晶子学说：玻璃内部是由无数 晶子”组成，微晶子是带有晶格变形的有序区域。
它们分散在无定形介中质，晶子向无定形部分过渡是逐渐完成时,二者没有明显界限。
无规则网络学说：凡是成为玻璃态的物质和相应的晶体结构一样，也是由一个三度空间网络所构成。
这种网络是由离子多面体（三角体本或四 面体）构筑起来的。
晶体结构网是由多面体无数次有规律重复构成，而玻璃中结构多面体的重复没有规律性。
⑵单键强：单键强即为各种化合物分解能与该种化合物配位数的商。
⑶分化过程：架状［SiO 』断裂称为熔融石英的分化过程。
缩聚过程：分化过程产生的低聚化合物相互发生作用，形成级次较高的聚合物，次过程为缩聚过程。
⑷网络形成剂：正离子是网络形成离子，对应氧化物能单独形成玻璃。
