本钢特钢厂蓄热式烧嘴步进梁式加热炉的应用
本钢特钢厂蓄热式烧嘴步进梁式加热炉的应用
摘要：介绍了本溪钢铁集团公司特钢厂蓄热式烧嘴步进梁式加热炉的特点、技术性能参数及对该炉的控制和管理情况，并介绍了蓄热式燃烧系统的主要特征。
该炉投产后，加热能力、加热质量大幅提高，氧化烧损及煤气排放量大幅降低。
关键词：步进梁式加热炉；燃烧系统；蓄热式烧嘴
1 加热炉的特点
本溪钢铁集团公司特钢厂新建2座单(双)排装料、加热能力为120t／h(冷料)的步进梁式加热炉。
该炉采用先进的高温空气蓄热式燃烧技术。
1．1 采用新型空气单预热蓄热式烧嘴
采用新型空气单预热蓄热式烧嘴，燃烧组织更优化，可在钢坯上下表面形成微还原性气氛，减少氧化烧损；采用允许工作温度达1600℃的高级蜂窝状蓄热体材料，传热特性好，使用时间长；烧嘴的金属部件远离高温区，烧嘴使用寿命长，维护工作量少。
1．2采用多段炉温控制系统
炉温控制分为均热段、第1加热段和第2加热段，各段之间用隔墙隔开，可灵活、准确地控制各段炉温和空、燃比，实现各种加热工艺和炉温制度，使燃料燃烧过程更加可控，提高燃料利用率。
换向系统也相应分为3段控制，还可分成更多的组段错开换向，使换向对炉温、炉压以及空煤气系统压力的波动影响减小。
1．3具有多种节能措施
(1)采用高效蓄热式预热技术，可将助燃空气预热到1000"C以上，排烟温度降至140℃；
(2)垫块的错位和采用高温Co合金垫块，有效减少了钢坯黑印，间接减少了燃料消耗；
(3)合理的炉内水梁支撑，力求减少冷却管的面积，同时水梁采用双层绝热包扎，以减少冷却水带走的热量；
(4)采用优化设计的复合炉衬砌筑结构，减少了散热损失，提高了炉子使用寿命；
(5)配备了先进的自动化系统，可集中控制管理加热炉各系统和整个加热过程，确保了空燃比和合理的炉压控制，提高了炉子的热效率；
(6)加热炉采用多段炉温自动控制系统，可灵活调节各区段的供热量，以实现最低能耗；
(7)采用高效液压系统，可节约能源，并具有轻抬轻放和安全自锁功能。
2加热炉的技术性能
该加热炉加热的主要钢种为低合金钢、碳结钢等，室温装炉。
加热炉的有关参数见表1。
3 加热炉的控制与管理
加热炉为双排及单排布料，装出料方式为端进端出。
钢坯从装炉、加热至出钢的整个过程中，钢坯的输送、测量、装料、出料、步进、物料跟踪及与轧机和连铸的数据信息交换，均通过炉区电控系统进行顺序、定时、联锁与逻辑控制，实现操作自动化和计算机管理。
该加热炉共设80只蓄热式燃烧器，每侧40只。
燃烧器的总供热能力为23000m3／h，与冷装120t／h时所需的供热量相比，烧嘴装备能力富裕20％。
供热能力分配见表2。
4 蓄热式燃烧系统
4．1 燃烧系统的主要特征
4．1．1新型组合式烧嘴
新型组合式烧嘴是一种结构合理、性能优越的蓄热式烧嘴，其空、煤气喷口为上下组合。
烧嘴安装在炉膛上部时，空气喷口在上，煤气喷口在下，空、煤气流上下斜交混合；烧嘴安装在炉膛下部时则反之。
空气预热到很高温度时(如1000℃以上)，空、煤气混合燃烧会产生很高的燃烧温度，为避免产生局部高温区，及高温下产生过量NOx，不能让空、煤气流即时充分混合，而应逐渐扩散弥漫燃烧，即空、煤气混合燃烧要有一个适当的过程，在此过程中，与钢坯表面接触的气氛是还原性或微还原性的，钢坯不易被氧化。
另外，高温空气燃烧机理不同于一般燃烧，其燃烧速度非常快，因此逐渐扩散弥漫燃烧不会在炉内形成不完全燃烧。
组合式烧嘴的空、煤气喷口是扁平的，因而燃烧形成扁“火焰”(实际上高温空、煤气燃烧在炉温高的情况下没有明显可见的火焰)，这有利于对钢坯的均匀辐射传热。
烧嘴在后端盖设有装卸蓄热体的检修门，以方便更换蓄热体。
每个烧嘴的空、煤气管上都装有阀门，烧嘴调节灵活方便。
一排或上下烧嘴的负荷，可根据炉子实际工况，灵活调节。
组合式烧嘴结构紧凑，在炉子上布置方便，尤其是在步进梁式加热炉上使用这种烧嘴，可避免火焰直对步进梁立柱。
这种烧嘴用在轧钢加热炉上，可显著减少钢坯的氧化烧损，减轻炉子清渣工作量，也可减少脱碳，提高钢坯的加热质量。
4．1．2新型蓄热体
组合式蓄热式烧嘴的蓄热体采用陶瓷蜂窝体。
其传热能力比小球大4～5倍，气流阻力只有小球的1／3。
用换向周期40～80s设计蓄热体的蓄热能力和传热能力较适当，如果换向周期过短(如20～30s)，换向过于频繁，影响换向阀的使用寿命，换向造成的煤气损失也多；如果换向周期过长(如120～180s)，则排烟温度和空气预热温度波动范围大，平均预热温度较低，综合换热效率较低。
采用蜂窝体，蓄热室体积小，烧嘴结构紧凑，使在较小的炉侧钢柱间距内(如1160mm)
布置一个烧嘴成为可能，整个炉子也才有可能布置足够数量的烧嘴，以满足供热负荷的需要。
蜂窝体比小球更不易堵塞，原因是蜂窝体内的气流通道是直通道，在高速气流正、反吹作用下，灰尘不易在通道内积存。
而小球蓄热室内的气流通道为迷宫式，气流中夹带的尘粒较易在小球表面附着导致通道堵塞。
采用耐高温(1600℃)、抗热震性好、使用寿命长的莫来石材料，寿命可保证1年。
4．1．3 采用小型三通换向阀的分散换向系统
使用大型四通阀时，称为系统集中换向，而使用小型四通阀和小型三通阀时，则称为系统分散换向。
集中换向有明显的缺点。
从换向阀到各个烧嘴，有很长和直径较大的管路，换向时积存在管道内的空气(或煤气)与烟气互相置换，置换过程中，炉内停熄燃烧。
因管路大而长，故置换过程长，炉内停熄燃烧的时间也长(7～12s)，造成炉温波动较大。
集中换向还造成空、煤气压力和炉膛压力波动较大。
空、煤气双预热时，如果集中换向，煤气损失达3％～5％。
每个烧嘴(或上下两个烧嘴)安装1个小型换向阀，组成分散换向系统，可克服集中换向的缺点，换向时炉内停熄燃烧时间可减少到1．5～2s，换向煤气损失可减小到0．5％以下。
分散换向，采用小型三通阀优于用小型四通阀。
因为采用小型四通阀只能进行同侧相邻两个烧嘴换向，这种换向方式易造成高温烟气甚至未完全燃烧的气体被短路排出，造成炉宽方向温度不均，燃料燃烧的热量利用不充分。
采用小型三通换向阀则可以实现炉子两侧相对烧嘴间的换向，可完全避免同侧相邻烧嘴换向的缺点。
同时，三通换向阀靠近烧嘴，换向阀与烧嘴之间的连接管道短而小，换向时炉内间断燃烧时间短，可使换向瞬间对炉温和炉压的影响降到最小。
生产过程中，当单个烧嘴发生故障时，可单独关闭烧嘴前的空气手动硬密封蝶阀，在线维修发生故障的烧嘴；当三通阀发生故障时，同样可关闭设在三通阀前的手动硬密封蝶阀，在线维修故障阀门，而不影响加热炉的正常生产：
加热炉各段每上下一对烧嘴共同使用一个空气三通换向阀，共有40个空气三通阀。
4．2蓄热式燃烧系统概述
4．2．1燃烧系统概述
蓄热式燃烧系统由蓄热式烧嘴、换向装置、煤气、空气和废气管路，管路上的调节阀门以及强制排烟装置等组成。
蓄热式烧嘴成对工作，二者交替变换燃烧和排烟工作状态，烧嘴内的蓄热体相应变换放热和吸热状态。
通过蓄热体，出炉烟气的余热被转换成空气的物理热，而得到回收利用，烟气排出温度可降到150℃以下，空气可预热到1000℃以上，热回收率达到85％以上，温度效率达到90％以上。
因此，不仅可节约大量能源，向大气排放的烟气量也大幅下降，有很好的环保效果。
蓄热式烧嘴是该系统的核心。
先进的蓄热式烧嘴除能充分回收烟气余热外，还应具有良好的组织火焰、结构紧凑、安装维护方便、不使炉体结构复杂化等性能特征。
换向装置是实现蓄热式烧嘴换向工作的关键设备，其应密封性好、工作可靠。
合理配置系统管路和工艺阀门，才能使系统具有可调性和安全性。
4．2．2蓄热式烧嘴
组合式蓄热式烧嘴的优点：
(1)煤气和空气通道截然分开，没有窜气的可能，十分安全。
(2)可在钢坯上下表面形成还原性气氛，减少了氧化和脱碳。
(3)炉墙结构与普通加热炉相同(无需加厚)，对筑炉材料施工、烘炉操作等无特殊要求，
不会因浇注料炉墙出现裂缝而造成空、煤气相窜，从而消除了安全隐患。
(4)易分段供热，各段热负荷调节方便，可以按照加热工艺需要，灵活调节炉温制度。
同一段中上、下部烧嘴的供热量也可调节，便于改变上、下热负荷分配，从而减少钢坯上下表面温差。
(5)可直接冷炉点火升温。
(6)能在炉下部侧墙开扒炉渣炉，可及时清理氧化铁皮，减少停炉打渣时间，这是炉墙通道式和外置蓄热室炉无法做到的。
新型蓄热式烧嘴在轧钢加热炉上的应用及改进
山 东 冶 金
Ｓ ａ ｄ ｎ Ｍｅａｌ ｒ ｙ ｈｎ ｏｇ ｔｌ ｇ ｕ
Ｖｏ ．４ Ｎｏ １ １３ ． Ｆｅ ｒ ａ ｙ ２ ２ ｂ ｕ ｒ ０１
臣霹
王 安龙 ， 长生 王
（ 山东石横特钢集团有限公 司 轧钢厂 ， 山东 肥城 ２ １ １ ） ７ ６ ２
并 以一 定 角 度相 交 。烧 嘴砖 镶 嵌 在炉 墙 内且 与炉
膛 内壁平 齐 ， 煤气 喷 口和空 气喷 口均 为成一 定 角度
的大扁 口设计。蓄热体布置形式为烧嘴内部前端 １
排挡砖 ， 后端 ６ 排方 孔蜂窝体 。 蓄 热 烧 嘴 内蓄 热 体 体 积 小 且 有 效 利 用 率 低 ， 空、 煤气 预热 温度 降低 ， 烟温度 升 高 ， 常 出现超 排 经 温报 警 现象 。蓄 热能力 的不 足造 成加 热能 力不 足 ，
耐 材 内衬 半 内置 于炉墙 耐火 层 内 ， 嘴砖 紧贴烧 嘴 烧
质量下降等问题 。高线加热炉与一棒加热 炉情况
相 似 ， 是 由于 高线 车 间机 时产 量 较低 ， 热能 力 只 加
不足 的矛盾不 突 出。
一
棒、 高线加热炉蓄热烧嘴最初采用的均为半
内置组合 式烧 嘴结 构 ， 空 、 其 煤气 喷 口为上下 组 合 ，
新型蓄热式烧 嘴在轧钢加热炉上的应 用及 改进
摘 要 ： 新型 蓄热式 烧嘴增大 了蓄热体换热 面积 ， 采用了多孔射流板技术并在烧 嘴入 口增设 了导流板 ， 石横特钢 加热炉应 用这种烧 嘴 ， 技术 经济指标 大幅度提升 ， 主要 加热能力提高 ２ ％～ ３ 燃料消耗降低 １％～１％。通过对烧嘴结构的进一 ７ ３ ％， ３ ４

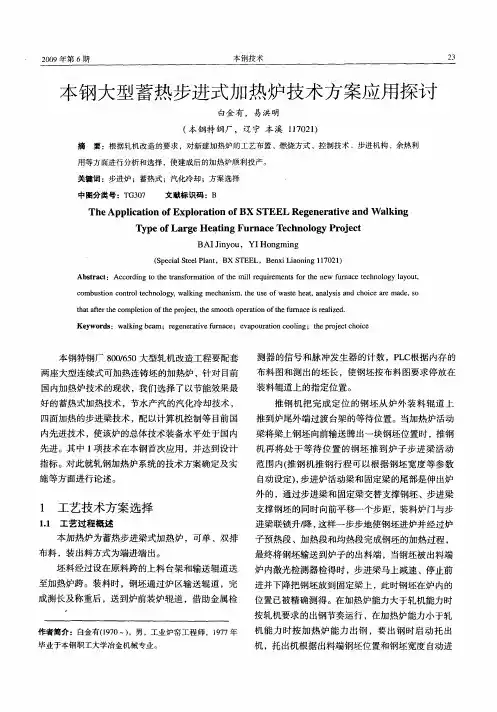

本钢大型蓄热步进式加热炉技术方案应用探讨
ｔａ ｅ ｅ ｏ ｌ ｏ ｆｈ ｒｊｃ， ｅｓ ｏｈｏ ｅａ ｏ ｆ ｅ ｕ ａｅ ｓ ｅｌｅ ． ｈｔ ｆ ｒｈ ｍｐｅ ｎ ｅ ｏｅｔｔ ａ ｔ ｃ ｔ ｉ ｔ ｏｔ ｐ ｈ ｍｏ ｔ ｐ ｒｔ ｎｏ ｒ ｃ ａ ｚｄ ｉ ｈ ｔ ｆｎ ｉｒ ｉ Ｋｅ ｗ ｒｓ ａｋｎ ｅｍ ；ｒｇｎｒｔ ｅ ｕｎｃ ；ｅ ａｏ ｒｔ ｎ ｏ ｌ ｇ ｈ ｒｊｃ ｏｃ ｙ ｏ ｄ ：ｗ ｌｉｇｂ ａ ｅ ｅ ｅａ ｖ ｒａｅ ｖ ｐ ｕａｉ ｏｉ ；ｔｅ ｏｅ ｔｈ ｉｅ ｉ ｆ ｏｃ ｎ ｐ ｃ
外 的 ，通 过 步进 梁 和 固定 梁交 替支 撑钢坯 、步 进梁 支 撑钢 坯 的同 时 向前 平移 一个 步距 ，装 料 炉 门与步 进梁 联锁 升／ ， 降 这样 一 步步地 使 钢坯进 炉并 经过 炉
先进。其中 １ 项技术在本钢首次应用 ，并达到设计
指 标 。对 此就 轧钢加 热炉 系统 的技 术方 案确 定及 实
作 者简介 ：白金有（９ ０～） １７ ，男 ，工业炉窑工程师 ，１７ ９７年 毕业于本钢职工大学冶金机械专业 。
机 能 力 时 按 加 热 炉 能 力 出钢 ，要 出钢 时 启 动 托 出
机， 托出机根据 出料端钢坯位置和钢坯宽度 自 动进
２ ４
本钢技术
２０ ０９年第 ６期
行行程设定 ， 托出机低位前进进炉 、 上升托起钢坯 、 托着钢坯高位退 出炉外 、 下降将钢坯放到 出料辊道
坯料经过设在原料跨的上料 台架和输送辊道送 炉 内 激光检 测 器检 得时 ，步进梁 马上减速 、停 止前
进并下降把钢坯放到固定梁上 ， 此时钢坯在炉内的 成测长及称重后 ，送到炉前装炉辊道 ，借助金属检 位置 已被精确测得。在加热炉能力大于轧机能力时 按轧机要求的出钢节奏运行 ， 在加热炉能力小于轧
轧钢产线蓄热式步进梁加热炉电控研究
轧钢产线蓄热式步进梁加热炉电控研究作者：李晓通来源：《科学与信息化》2019年第08期摘要本文根据蓄热式步进梁加热炉在河钢承钢轧线中的实际应用，通过对控制程序、操作步骤、调试等介绍，指导岗位人员快速熟悉、掌握步进梁操作要领，并根据使用经验总结常见故障的处理方法，帮助维护人员提升维保技能。
关键词步进梁；HMI画面；参数引言在轧钢生产过程中，加热炉是首当其冲的耗能设备，因此降低加热炉能源消耗，提高燃料利用率，一直是产线技术人员追求的目标，但随着蓄热式步进梁加热炉在节能降耗上的显著优势，成为当下轧钢生产首选的加热炉。
为了使蓄热式步进梁加热炉在运行中达到最佳效果，需要指导岗位人员更好地了解步进梁，便于在生产中合理的应用步进梁加热炉，并能快速进行故障处理，确保轧钢生产的高效稳定。
1 步进梁加热炉介绍1.1 步进梁加热炉作用河钢承钢七条轧钢产线的加热炉为步进式加热炉。
方坯被从上料台架上单根推至炉前上料辊道上，在炉前上料辊道上等待装料，当操作人员收到允许装料信号后，由炉内外辊道配合将钢坯送至炉内，装料过程中通过检测元件实现钢坯在炉内的定位。
1.2 关于PLC程序说明步进梁定位系统共两套测量设备构成，一套为位移传感器定位第统，另一套为极限开关定位系统。
两套系统互为备用，定位系统的切换可由加热炉操作台工控机面画切换。
对步进梁的变速是通过调整比例阀的开度，改变液压的流量来实现的。
信号由PLC模拟量输出，并通过比例放大板的放大，转换成比例阀所能接收的电压信号，来实现比例阀的调速。
1.3 步进梁控制介绍步进梁控制分为三种：手动、半自动及全自动。
手动：手动情况下，可通过操作台面操主令控制器完成对步进梁的上升、前进、下降、后退的操作，同时，根限位对每个动作起到限制作用，并且在每上过程中步进梁会在每个过程中有变速效果，以达到步进梁的运行稳定。
半自动：在半自动情况下，手动拨动主令控制器任何一个方向时，步进梁会完成一个单循环，即：在正循环时：完成动作为上升、前进、下降、后退回到原位停止，同时出炉悬壁辊道正转出钢。

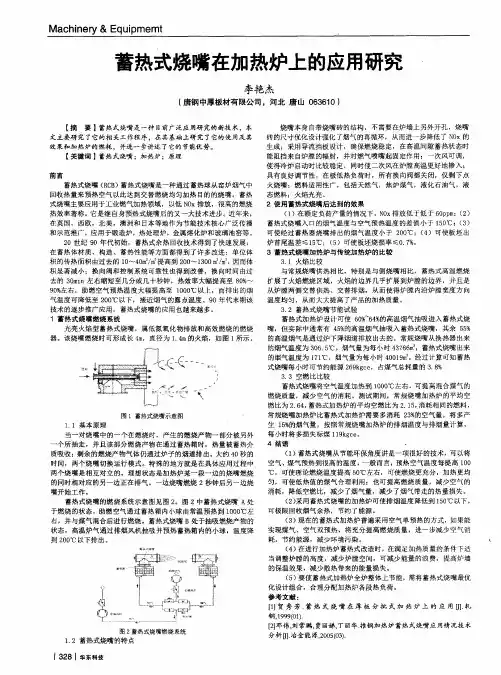

蓄热式烧嘴在加热炉上的应用研究
