焊材选用基本的原则
焊材选用基本的原则
1、考虑焊件材料的物理性能、力学性能和化学成分：
（1）结构钢的焊接，一般考虑等强度原则，选择满足接头力学性能要求的焊材。
（2）对于低碳钢与低合金钢之间的异种钢焊接接头，一般选用与强度等级较低的钢材相应的焊材。
（3）对于耐热钢和不锈钢的焊接，除了考虑强度以外，还要考虑焊缝金属主要化学成分与母材的化学成分接近。
（4）当母材化学成分中碳或硫、磷等有害杂质较高时，应选择抗裂性较强的焊材。
如低氢型焊材等。
2、考虑焊件的工作条件和使用性能：
（1）焊件在承受动载荷和冲击载荷情况下，除了要求保证抗拉强度、屈服强度外，对冲击韧性、塑性均有较高的要求。
此时应选用低氢型焊材。
（2）焊件在腐蚀介质中工作时，必须分清介质种类、浓度、工作温度以及腐蚀类型（一般腐蚀、晶间腐蚀、应力腐蚀等），从而选择合适的不锈钢焊材。
（3）焊件在受磨损条件下工作时，须区分是一般磨损还是冲击磨损，是金属间磨损还是磨料磨损，是在常温下磨损还是在高温下磨损等。
还应考虑是否在腐蚀介质中工作，以选择合适的堆焊焊材。
（4）处在低温或高温下工作的焊件，应选择能保证低温或高温力学性能的焊材。
3、考虑焊件的复杂程度和结构特点、焊接接头型式等：
（1）形状复杂或大厚度的焊件，由于其焊缝金属在冷却收缩时产生的内应力大，容易产生裂纹。
因此，必须采用抗裂性好的焊材，如低氢型焊条、高韧性焊条。
（2）对于某些坡口较小的接头，或对根部焊透控制严格的接头，应选用具有较大熔深或熔透能力的焊材。
（3）因受条件限制而使某些焊接部位难以清理干净时，就应考虑选用对铁锈、氧化皮和油污反应不敏感的焊材，如酸性焊条，以免产生气孔等缺陷。
4、考虑焊缝的空间位置：
有的焊材只适用于某一位置的焊接，其它位置焊接时效果较差，有的焊材则是各种位置均能焊接，选用时要考虑焊接位置的特点。
5、考虑施焊工作条件、操作环境：
（1）没有直流焊机的场合，应选用交直流两用的焊材。
（2）某些钢材（如珠光体耐热钢）需进行焊后消除应力热处理，但受设备条件限制或本身结构限制而不能进行时，应选用与母材金属化学成分不同的焊材（如奥氏体不锈钢焊材），可以免进行焊后热处理。
（3）应根据施工现场条件，如野外操作、焊接工作环境等来合理选用焊材。
（4）在酸性焊条和碱性焊条都可以满足的地方，鉴于碱性焊条对操作技术及施工准备要求高，故应尽量采用酸性焊条。
6、考虑焊接的经济性：
（1）在保证使用性能的前提下，尽量选用性价比高的焊材。
（2）对性能有不同要求的主次焊缝，可采用不同焊材，不要片面追求焊材的全面性能。
7、考虑焊接效率：
对焊接工作量大的结构，有条件时应尽量采用高效率焊材，如焊丝、铁粉焊条、高效率不锈钢焊条等。
各种常用材料的焊接的焊接材料选择原则
存在回火脆性现象，用这两种焊丝焊接 20#或 16Mn时应选用高硅、高锰焊剂HJ431。通 过高锰高硅与金属的冶金反应，使焊接熔池增硅，焊缝金属中一定量的硅含量，有利焊 缝金属脱氧过程防止气孔产生。选择焊接材料还应考虑不同焊接方法的冶金特点，例如 熔化极气体保护焊，保护气体为CO2或CO2+Ar。焊接过程不存在药皮或焊剂与金属间的冶 金反应,会存在CO2与金属元素反应形成金属氧化物FeO,这样焊丝中必须含有适当的硅、 锰进行还原反应达到脱氧目的以保证获得致密的焊缝组织。而钨极氩弧焊过程，不存在 氧化还原反应，填充焊丝和母材实际上是重熔过程，因此氩弧焊丝必须充分脱氧，不宜 采用沸腾钢材料，否则在焊缝中会产生气孔，应采取镇静钢，这样也不需要焊丝中有一 定的Si、Mn含量。例如 15CrMo耐热钢采用氩弧焊应选择H08CrMo焊丝，而熔化极气体保 护焊应选用H08CrMnSiMo焊丝。
第三节 奥氏体不锈钢的焊接材料选择
焊接材料与母材等强原则对奥氏体不锈钢并不完全适用，奥氏体不锈钢如用于耐蚀 工况，对强度无具体要求，主要考虑焊缝的抗腐蚀性能。如用于高温高压工况，短时工 作则要求具有一定的高温短时强度，长期工作则要保证焊缝金属有足够的持久强度和蠕 变极限，例如：SA213-TP304H 管子用于高压高温工况，则需选用 E308H 焊接材料。
奥氏体不锈钢焊接，选择焊接材料更主要考虑熔敷金属的化学成份应与母材成份相 当，只要焊接材料的熔敷金属的化学成份与母材相当，此焊缝金属的使用性能就能与母 材相当，包括力学性能抗蚀性等，特别要注意制造技术条件或图纸对抗腐蚀性能的特殊 要求。为防止焊接过程产生晶间裂纹最好选用低碳（超低碳），含Ti、Nb的不锈钢焊接 材料。焊条药皮中或焊剂中如SO2含量过高就不适用含镍高的奥氏体钢的焊接。为防止焊 缝热裂纹（凝固裂纹），应控制P、S、Sb、Sn杂质的含量，尽可能避免焊缝金属生成单 相奥氏体组织。
铸铁焊材选用与匹配原则
铸铁焊材选用与匹配原则铸铁是一种常见的建筑材料，具有良好的强度和耐用性。
在铸铁的制作和修复过程中，焊接是一种常用的方法。
选择适当的铸铁焊材并正确匹配使用是确保焊接质量和可靠性的重要因素。
本文将介绍铸铁焊材选用与匹配的原则，帮助读者更好地进行铸铁焊接。
一、铸铁焊材的分类铸铁焊材可以根据其成分和特性进行分类。
根据成分，铸铁焊材可以分为镍基铸铁焊材、铜基铸铁焊材和铁基铸铁焊材等。
根据特性，铸铁焊材可以分为低温铸铁焊材、高温铸铁焊材和通用型铸铁焊材等。
二、铸铁焊材的选用原则1. 根据铸铁成分选择焊材根据铸铁的成分特点，选择相应的焊材非常重要。
镍基铸铁焊材适用于具有高镍含量的铸铁；铜基铸铁焊材适用于含铜铸铁；铁基铸铁焊材适用于大部分铸铁。
2. 根据焊接位置选择焊材有些焊接位置需要具备良好的渗透性能，如焊接平面、焊接连接等。
在选择焊材时，应考虑其渗透性能，确保焊缝牢固。
3. 根据焊后加工性选择焊材焊接后的铸铁需要进行加工，如打磨、铣削等。
不同焊材的加工性能也有所不同，选择加工性能较好的焊材可以提高工作效率。
4. 根据所需的焊接特性选择焊材焊接后的铸铁需要具备一定的力学性能，如强度、韧性等。
根据所需的焊接特性，选择适当的焊材，以确保焊接质量。
三、铸铁焊材的匹配原则1. 相同焊材匹配相同焊材匹配是最常见和最简单的选择原则。
即使用相同规格和型号的焊材进行铸铁的焊接。
这种匹配方式可以确保焊接质量和焊缝的可靠性。
2. 相似焊材匹配相似焊材匹配是在焊接中使用相似成分和性能的焊材。
这种匹配方式可以适用于一些特殊需求，例如焊接特殊合金铸铁。
3. 多种焊材混合匹配多种焊材混合匹配是根据焊接部位的不同，使用不同规格和型号的焊材进行匹配。
这种匹配方式可以更好地适应复杂的焊接需求。
四、铸铁焊材的使用注意事项1. 确保焊接表面的净化和预热在焊接铸铁前，必须彻底清除焊接表面的油污、灰尘和杂质，以确保焊缝的牢固性。
同时，对于一些大型铸铁件，在焊接前需要进行适当的预热。
选择焊条的原则

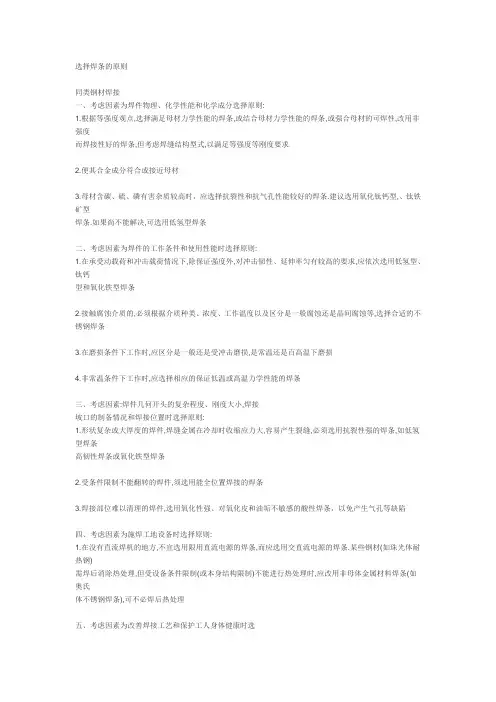

选择焊条的原则同类钢材焊接一、考虑因素为焊件物理、化学性能和化学成分选择原则:1.根据等强度观点,选择满足母材力学性能的焊条,或结合母材力学性能的焊条,或强合母材的可焊性,改用非强度而焊接性好的焊条,但考虑焊缝结构型式,以满足等强度等刚度要求2.便其合金成分符合或接近母材3.母材含碳、硫、磷有害杂质较高时，应选择抗裂性和抗气孔性能较好的焊条.建议选用氧化钛钙型,、钛铁矿型焊条.如果尚不能解决,可选用低氢型焊条二、考虑因素为焊件的工作条件和使用性能时选择原则:1.在承受动载荷和冲击载荷情况下,除保证强度外,对冲击韧性、延伸率匀有较高的要求,应依次选用低氢型、钛钙型和氧化铁型焊条2.接触腐蚀介质的,必须根据介质种类、浓度、工作温度以及区分是一般腐蚀还是晶间腐蚀等,选择合适的不锈钢焊条3.在磨损条件下工作时,应区分是一般还是受冲击磨损,是常温还是百高温下磨损4.非常温条件下工作时,应选择相应的保证低温或高温力学性能的焊条三、考虑因素:焊件几何开头的复杂程度、刚度大小,焊接坡口的制备情况和焊接位置时选择原则:1.形状复杂或大厚度的焊件,焊缝金属在冷却时收缩应力大,容易产生裂缝,必须选用抗裂性强的焊条,如低氢型焊条高韧性焊条或氧化铁型焊条2.受条件限制不能翻转的焊件,须选用能全位置焊接的焊条3.焊接部位难以清理的焊件,选用氧化性强、对氧化皮和油垢不敏感的酸性焊条，以免产生气孔等缺陷四、考虑因素为施焊工地设备时选择原则:1.在没有直流焊机的地方,不宜选用限用直流电源的焊条,而应选用交直流电源的焊条.某些钢材(如珠光体耐热钢)需焊后消除热处理,但受设备条件限制(或本身结构限制)不能进行热处理时,应改用非母体金属材料焊条(如奥氏体不锈钢焊条),可不必焊后热处理五、考虑因素为改善焊接工艺和保护工人身体健康时选择原则:1.在酸性焊条和碱性焊条都可以满足要求的地方,就尽量采用酸性焊条六、考虑因素:劳动生产率和经济合理性时选择原则:1.在使用性能相同的情况下,应尽量选择价格较低的酸性焊条,而不用碱性焊条,在酸性焊条中又以钛型、钛钙型为贵,根据我国矿藏资源情况,应大力推广钛铁矿型药皮的焊条型、钛钙型为贵，根据我国矿藏资源情况，应大力推广异种钢、复合钢板一、一般碳钢和低合金钢的焊接原则:1.应使焊接接头的强度大于被焊钢材中最低的强度2.应使焊接接头的塑性和冲击韧性不低于被焊接钢材3.为防止焊接裂缝,应根据焊接性较差的母材选取焊接工艺二、低合金钢和奥氏体不锈钢的焊接1.一般选用含铬镍比母材高,塑性、抗裂性较好的奥氏体不锈钢焊条2.对于不重要的焊件,可选用与不锈钢相应的焊条三、不锈钢复合钢板的焊接1.推荐使用基层、过渡层、复层三种不同性能的焊条2.一般,复合钢板的基层与腐蚀性介质不直接接触,常用碳钢、低合金钢等结构钢,所以基层的焊接可选用相应等级的结构钢焊条3.过渡层处于两种不同的材料的交界处,应选用含铬镍比复合钢板高,塑性、抗裂性较好的奥氏体不锈钢焊条4.复合层直接与腐蚀性介质接触,可选用相应的奥氏体不锈钢(请您参考)。
焊接材料的选择标准
焊接材料的选择标准第一篇：焊接材料的选择标准焊接材料的选择标准前言：在地面工艺流程施工建设中，大到工艺流程安装，小到管道阀门的焊补更换都离不开焊接，而只要焊接就离不开焊接材料，因此，在焊接工作中，焊接材料的工艺性能决定了焊缝质量。
焊接材料的选择标准就成为保证焊接质量的关键之所在。
碳钢、铸铁、不锈钢等是目前工艺流程施工中应用最广泛的材料，对于这些不同的材质应根据母材的成分、性能及工作条件来选择焊接材料。
从而保证焊缝达到施工工艺要求的焊接质量。
日常工作中，此三种材料的焊接均采用手工电弧焊。
因此，为满足施工工艺要求，确保焊接质量，焊条的选择标准就显得尤为重要。
众所周知，焊条是由焊芯和药皮（涂料）两部分组成。
焊芯起导电和填充焊缝金属的作用，药皮则是用于保证焊接顺利进行并使焊缝具有一定的化学成分和力学性能。
但是，焊条焊芯的成分和药皮的原料、名称及其作用则是不为人了解的。
一、焊芯焊芯是焊条中的金属芯部，在电弧高温作用下熔化，与焊件金属母材熔合形成焊缝。
焊芯的成分对焊缝质量有很大的影响。
因此用作焊芯的钢丝通常使用平炉冶炼的优质钢，先轧制成盘条，然后再拔制成不同直径的焊芯。
E4303（J422）、E5015(J507)、E5016(J506)三种焊条均使用“H08”钢芯，其中“H”表示焊芯的牌号，“08”表示焊芯中的碳含量为0.08％。
“08＃”钢属于低碳钢，其塑性好，易于拉拔。
二、药皮1、焊条药皮的组成药皮主要由矿物、铁合金、有机物和水玻璃等四类物质组成。
根据原材料的作用特点还可以分为稳弧剂、造渣剂、造气剂、脱氧剂、合金剂、稀释剂、粘接剂等。
2、焊条药皮的作用焊接是一个复杂的冶金反应过程，在这个过程中，焊条药皮起很大作用，主要有：①稳弧作用②造气保护作用③造渣保护作用④脱氧、去硫、去磷作用⑤渗合金作用⑥套筒保护作用。
通过以上六个作用保证了焊接过程的稳定，并且使焊缝达到所要求的成分和性能。
3、根据药皮类型及特点可分为：钛铁矿型、钛钙型、铁粉钛钙型、铁粉钛型、高纤维素钾型、高纤维素钠型、氧化铁型、铁粉氧化铁型、铁粉低氢型、低氢纳型、低氢钾型药皮。
焊接材料选用原则
焊接材料选用原则
焊接材料的选用是焊接工艺设计中非常重要的一环。
正确选择合适的焊接材料可以确保焊接接头的质量，提高焊接工艺的效果。
以下是焊接材料选用的原则。
1.焊接材料的力学性能要与母材相匹配：焊接接头的强度应该与母材的强度相适应，以确保焊接接头的强度满足设计要求。
2.焊接材料的化学成分要与母材相适应：焊接材料的化学成分应与母材相似，以降低焊接接头中的化学不均匀性，减少焊接接头的脆性。
3.焊接材料的热处理性能要符合要求：焊接材料的热处理性能包括热稳定性、热膨胀系数和回火脆性等。
这些性能应与母材相符，以确保焊接接头在焊接后的热处理过程中不发生变形、裂纹等问题。
4.焊接材料的焊接性能要好：焊接材料的焊接性能包括熔化性、延展性、流动性等。
焊接材料的选用应使得焊缝容易形成，并且在焊接过程中能够保持良好的流动性和延展性，以确保焊接接头的质量。
5.焊接材料的耐腐蚀性要好：焊接接头常常暴露在恶劣的环境中，容易受到腐蚀的影响。
因此，焊接材料的耐腐蚀性应该与母材相适应，以提高焊接接头的耐腐蚀性能。
6.焊接材料的可靠性要高：焊接接头的质量直接关系到焊接件的可靠性。
焊接材料的选用应保证焊接接头能够满足设计寿命和安全可靠性的要求，以确保焊接件能够长时间使用而不发生断裂、脱焊等问题。
综上所述，焊接材料的选用原则主要包括与母材匹配的力学性能、化学成分的适应性、热处理性能的符合要求、良好的焊接性能、良好的耐腐
蚀性和高可靠性。
选用合适的焊接材料可以确保焊接接头的质量和焊接工艺的效果，提高焊接件的可靠性和安全性。
简述电焊条的选择原则
简述电焊条的选择原则电焊条是一种常用于电弧焊和气焊的焊接材料。
在焊接过程中，合理选择电焊条对焊接质量有着重要的影响。
以下是选择电焊条的原则：1.焊接材料的匹配：选择电焊条时，首先要考虑它与要焊接的基材的相容性。
焊接材料的性能应与基材相近，以确保焊缝强度和焊接质量。
例如，焊不锈钢时应选择不锈钢焊条。
2.焊接材料的特性：电焊条有不同的特性，如焊接方法、电流类型、焊接位置等。
选择时需要根据实际需要和应用条件确定相应的特性，以达到最佳效果。
3.焊接参数的匹配：根据焊接要求和工艺，选择合适的焊接参数。
焊接参数包括焊接电流、焊接电压、焊接速度等。
不同的电焊条有不同的焊接参数范围，选择时应确保焊接参数在合理范围内，以保证焊接质量。
4.焊接材料的强度：焊接材料的强度对焊接质量和焊接接头的可靠性有很大影响。
选择时应根据应用要求和焊接接头的强度需求，选择相应的焊接材料。
5.焊接材料的耐腐蚀性：有些焊接应用在高温、潮湿、腐蚀性环境中，焊接材料需具有较好的耐腐蚀性能。
例如，在焊接化学设备和石油管道时，应选择具有良好耐腐蚀性的焊接材料。
6.焊接材料的可熔性：选择焊接材料时，应考虑其可熔性，以确保焊接电流和电压的稳定性。
可熔性差的焊接材料容易产生飞溅和杂质，降低焊接质量。
7.焊接材料的稳定性：焊接材料的稳定性指的是在焊接过程中，焊接材料的性能和化学组成的稳定性。
选择焊接材料时，需要考虑材料是否容易受热变形、氧化或产生气孔等问题，以确保焊接质量。
8.焊接材料的经济性：选择焊接材料时，经济性也是一个重要因素。
不同的焊接材料价格不同，应根据实际需求选择性价比较高的材料，既能满足焊接质量要求，又能降低成本。
总之，选择合适的电焊条对焊接质量和焊接接头的性能有重要影响。
根据焊接要求和条件，考虑焊接材料的匹配性、特性、强度、耐腐蚀性、可熔性、稳定性和经济性等因素，以确保焊接质量和经济效益。
焊条的选用原则
焊条的选用原则焊条的种类繁多，每种焊条均有一定的特性和用途。
选用焊条是焊接准备工作中一个很重要的环节。
在实际工作中，除了要认真了解各种焊条的成分、性能及用途外，还应根据被焊焊件的状况、施工条件及焊接工艺等综合考虑。
选用焊条一般应考虑以下原则:一、焊接材料的力学性能和化学成分1、对于普通结构钢，通常要求焊缝金属与母材等强度，应选用抗拉强度等于或稍高于母材的焊条。
2、对于合金结构钢，通常要求焊缝金属的主要合金成分与母材金属相同或相近。
3、在被焊结构刚性大、接头应力高、焊缝容易产生裂纹的情况下，可以考虑选用比母材强度低一级的焊条。
4、当母材中 C 及 S 、P 等元素含量偏高时，焊缝容易产生裂纹，应选用抗裂性能好的低氢型焊条。
二、焊件的使用性能和工作条件1、对承受动载荷和冲击载荷的焊件，除满足强度要求外，还要保证焊缝具有较高的韧性和塑性，应选用塑性和韧性指标较高的低氢型焊条。
2、接触腐蚀介质的焊件，应根据介质的性质及腐蚀特征，选用相应的不锈钢焊条或其他耐腐蚀焊条。
3、在高温或低温条件下工作的焊件，应选用相应的耐热钢或低温钢焊条。
三、焊件的结构特点和受力状态1、对结构形状复杂、刚性大及大厚度焊件，由于焊接过程中产生很大的应力，容易使焊缝产生裂纹，应选用抗裂性能好的低氢型焊条。
2、对焊接部位难以清理干净的焊件，应选用氧化性强，对铁锈、氧化皮、油污不敏感的酸性焊条。
3、对受条件限制不能翻转的焊件，有些焊缝处于非平焊位置，应选用全位置焊接的焊条。
四、施工条件及设备1、在没有直流电源，而焊接结构又要求必须使用低氢型焊条的场合，应选用交、直流两用低氢型焊条。
2、在狭小或通风条件差的场所，应选用酸性焊条或低尘焊条。
五、改善操作工艺性能在满足产品性能要求的条件下，尽量选用电弧稳定，飞溅少，焊缝成形均匀整齐，容易脱渣的工艺性能好的酸性焊条。
焊条工艺性能要满足施焊操作需要。
如在非水平位置施焊时，应选用适于各种位置焊接的焊条。
焊接材料选用原则
焊接材料选用原则应根据母材的化学成分、力学性能、焊接性能并结合压力容器的结构特点、使用条件及焊接方法综合考虑选用焊接材料，必要时通过试验确定。
焊缝金属的性能应高于或等于相应母材标准规定值的下限或满足图样规定的技术条件要求。
对各类钢的焊缝金属要求如下：焊接材料标准或产品样本上所列性能都是焊材熔敷金属(不含母材金属)性能，而焊接接头性能取决于焊缝金属(包括焊；材熔敷金属和母材金属)和焊接工艺，目前没有任一焊接材料在焊接过程中可以作用于焊接接头中的热影响区而改变它的性能，从选用焊接材料来说只能考虑焊缝金属性能，为保证焊接接头性能还需焊接工艺(特别是焊后热处理，线能量)配合。
JB/T4709-2000中原则规定“焊缝金属的性能应高于或等于相应母材标准规定值的下限或满足图样规定的技术条件要求”作为选用焊接材料总方针：JB/T4709-2000将GB 150中的低合金钢按其使用性能分为强度型低合金钢、耐热型低合金钢和低温型低合金钢，这样划分实际上也与它们的焊接特点相适应。
有人认为“通过焊接工艺评定，确定了焊接材料”这种说法是不全面的—例如焊接16MnR钢，下列焊条都可以通过焊接工艺评定：J506，J507，J507R，J507G，J507RH，J507DF……，但施焊产品使用哪个牌号则要考虑诸多因素，如：①从焊接设备考虑，J506 使用交流焊机，J507使用直流焊机；②从抗裂性考虑，J507RH优于J507；C在容器内部施焊从劳动保护考虑，J507DF(低尘)要优于J507；④从提高效率考虑，铁粉焊条J507Fe优于了507。
综合考虑上述因素后才最终确定焊条牌号。
相同钢号相焊的焊缝金属碳素钢、低合金钢的焊缝金属应保证力学性能，且不应超过母材标准规定的抗拉强度上限。
耐热型低合金钢的焊缝金属还应保证化学成分。
高合金钢的焊缝金属应保证力学性能和耐腐蚀性能。
对于压力容器而言，焊接接头的力学性能是基本性能，而对碳素钢和低合金钢而言，焊缝金属强度与母材强度匹配又是压力容器行业和焊接行业的“热点”，研究争论甚多。
电焊条选用的一般原则
电焊条选用的一般原则电焊条选用的一般原则(1)等强匹配的原则即所选用焊条，熔敷金属的抗拉强度相等或相近于被焊母材金属的抗拉强度，此法主要适用于对结构钢焊条的选用，理论上认为：焊缝强度不宜过高于母材的强度，否则往往由于焊缝抗裂性差或应力集中等原因而使焊接接头质量下降。
(2)等韧性匹配的原则即所选用焊条熔敷金属的韧性相等或相近于被焊母材金属的韧性，此法主要适用于对低合金高强度钢焊条的选用。
这样，当母材结构刚性大，受力复杂时，不致于因接头的塑性或韧性不足而引起接头受力破坏。
(3)等成分匹配的原则即所选用焊条熔敷金属的化学成分符合或接近被焊母材。
此法主要适用对不锈钢，耐候钢，耐热钢焊条的选用，这样就能保证焊缝金属具有同母材一样的抗腐蚀性，热强性等性能以及与母材有良好的熔合与匹配。
(4)根据特殊要求选用的原则a 选用堆焊焊条应根据堆焊层要求是抗一般磨损还是冲击磨损；是金属间磨损还是磨粒磨损或者腐蚀介质磨损；是高温磨损还是常温磨损；是单一磨损还是综合性磨损等不同情况来选用堆焊焊条。
b 根据焊缝金属是否需要再进行机械加工或进行热处理以及对焊条的经济接受能力来选用焊条。
此法主要适用于对铸铁焊条、堆焊焊条、耐热钢焊条、不锈钢焊条的选用。
c 凡要求焊缝金属具有高塑性，高韧性，并有相应强度指标时，宜优先选用碱性低氢型焊条。
焊条使用前的烘干与保管（1）酸性焊条对水分不敏感，而有机物，金红石型焊条能容许有更高的含水量。
所以要根据受潮的具体情况，在70-150°烘干一小时，存储时间短且包装良好，一般在使用前可不再烘干。
（2）碱性低氢型焊条在使用前必须烘干，以降低焊条的含氢量，防止气孔、裂纹等缺陷产生，一般烘干温度为350°C一小时。
不可将焊条在高温炉中突然放入或突然冷却，以免药皮干裂。
对含氢量有特殊要求的，烘干温度应提高到400-450°C一至两个小时。
经烘干的碱性焊条最好放入另一个温度控制在50-100°C低温烘干箱中存放，并随用随取。
焊接材料选用原则
焊接材料选用原则焊接是一种常见的金属连接方法，广泛应用于工业生产中。
而焊接材料的选择对焊接质量和焊接工艺起着决定性的作用。
本文将从几个方面介绍焊接材料选用的原则。
1. 化学成分匹配原则焊接材料的化学成分应与被焊接材料相近，以确保焊缝的性能与母材相匹配。
如果焊接材料的成分与母材差异较大，容易产生不均匀的组织结构和化学成分，从而降低焊缝的强度和耐腐蚀性。
2. 熔点匹配原则焊接材料的熔点应适中，既不能过低导致焊缝强度低和变形大，也不能过高导致焊接难度增加。
一般来说，焊接材料的熔点应与被焊接材料接近，以确保焊接过程中两者能够充分熔化并形成良好的焊缝。
3. 热膨胀系数匹配原则焊接材料的热膨胀系数应与被焊接材料接近，以避免焊接后的残余应力和变形。
如果焊接材料的热膨胀系数与母材差异较大，焊接后易产生应力集中和裂纹，影响焊缝的质量和使用寿命。
4. 物理性能匹配原则焊接材料的物理性能应与被焊接材料相匹配。
例如，焊接材料的硬度应与母材相近，以确保焊接后的硬度分布均匀。
另外，焊接材料的延伸率和抗拉强度等性能也应与母材相匹配，以确保焊缝的可靠性和耐久性。
5. 耐腐蚀性匹配原则焊接材料的耐腐蚀性应与被焊接材料相近或更好。
如果焊接材料的耐腐蚀性差于母材，焊缝易受到腐蚀而导致失效。
因此，在选择焊接材料时，应根据被焊接材料的腐蚀环境和要求，选择具有良好耐腐蚀性的焊接材料。
6. 工艺性匹配原则焊接材料的工艺性能应与焊接工艺相匹配。
例如，焊接材料的液态流动性、湿润性和涂敷性等应适合所采用的焊接方法和设备。
选用工艺性能匹配的焊接材料，可以提高焊接效率和焊接质量。
7. 经济性原则焊接材料的选用还应考虑经济性。
在满足焊接质量和性能要求的前提下，应选择价格合理、易获取的焊接材料，以降低焊接成本。
总结起来，焊接材料选用的原则包括化学成分匹配、熔点匹配、热膨胀系数匹配、物理性能匹配、耐腐蚀性匹配、工艺性匹配和经济性原则。
通过遵循这些原则，可以选择合适的焊接材料，提高焊接质量和效率，确保焊接连接的可靠性和耐久性。
